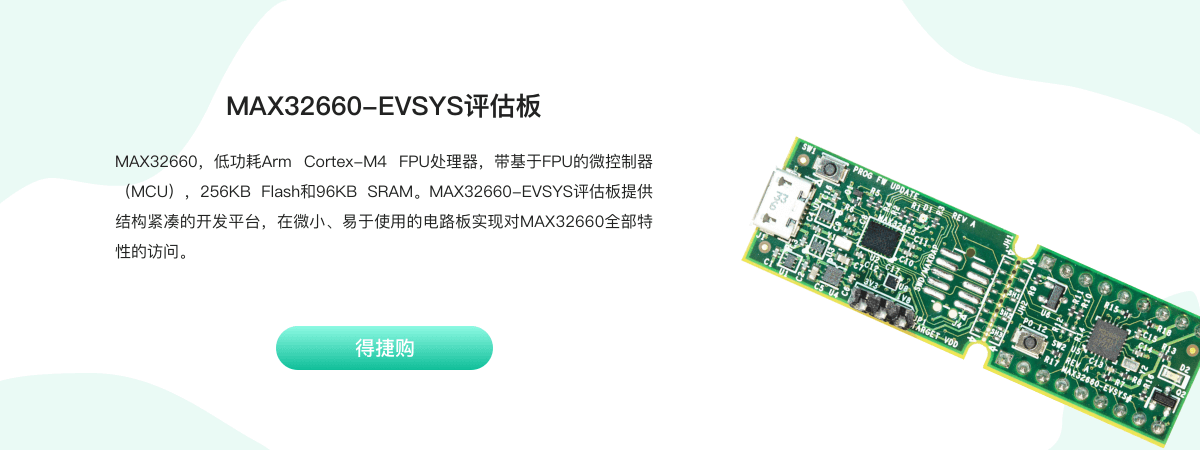

MAX32660-EVSYS

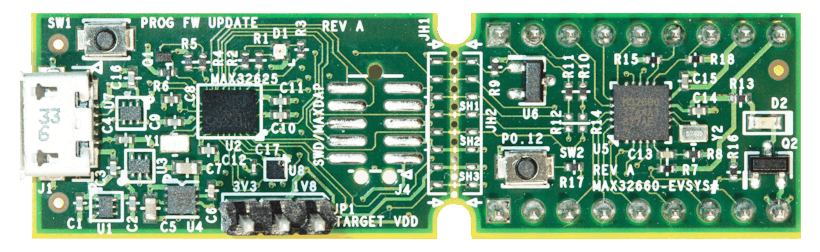

MAX32660评估系统提供结构紧凑的开发平台,在微小、易于使用的电路板实现对MAX32660全部特性的访问。主板上已安装基于MAX32625PICO的调试适配器;完成编程后,可将其直接拆卸。调试模块支持可选的10引脚Arm® Cortex®调试连接器,用于实现DAPLink功能。组合尺寸为0.65in x 2.2in,而主板独立尺寸为0.65in x 0.95in。外部连接采用双排连接头,兼容过孔和SMT应用。该电路板以非常小的空间提供强大的处理子系统,很容易集成到各种应用中。

MAX32660-EVSYS参数:

MAX32660微控制器

· Arm Cortex-M4F内核, 工作频率96MHz

· 256KB Flash Memory

· 96KB SRAM

· 16KB 指令缓存

MAX32660最小系统部分

· DIP双排通孔设计,孔间距2.54mm

· 可支持面包板

· 一个用户LED

· 一个用户按键

基于MAX32625PICO调试功能部分

· 支持CMSIS DAP SWD调试器

· 一路虚拟串口

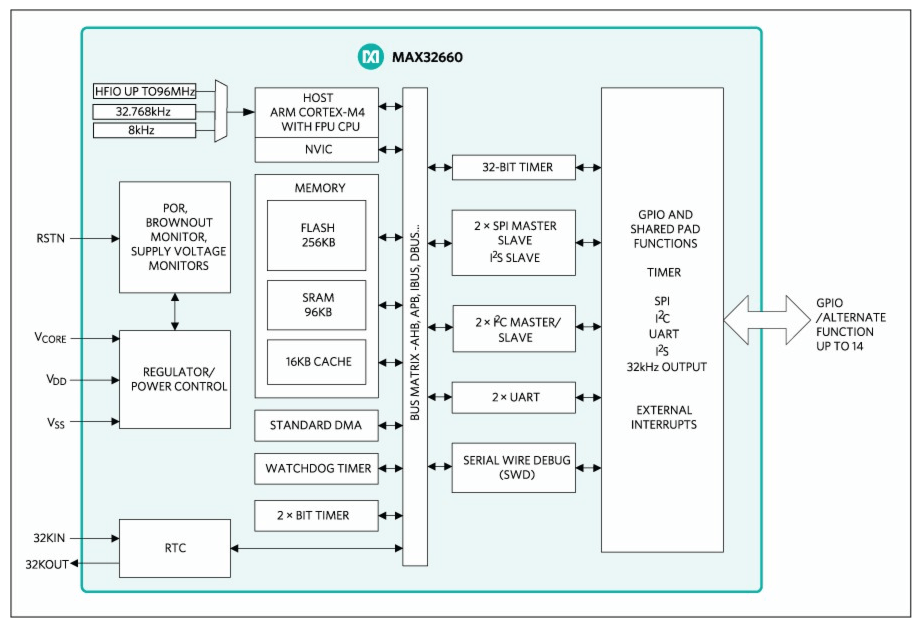

MAX32660,超低功耗、高成效、高度集成微控制器

评估板最核心的是MAX32660微控制器,属于美信DARWIN产品系列,是一款超低功耗、性价比突出、集成度非常高的32位控制器。芯片封装非常小,4mm x 4mm 的TQFN已经是这个系列里最大封装,非常适合电池供电或是无线传感器的应用。
MAX32660采用了带浮点运算功能的Cortex-M4内核,最大主频96MHz, 带256KB Flash和96KB SRAM,性能很强劲

应用/用途:

· 健身监测器

· 工业传感器

· IoT

· 光纤模块:QSFP-DD, QSFP, 400G

· 便携式医疗设备

· 运动手表

· 可穿戴医疗设备

适合可穿戴设备高效微控制器

· 内部时钟最大96MH

· 256KB Flash Memory

· 96KB SRAM, Optionally Preserved in Lowest

· 待机备份模式

· 16KB指令缓存

· 存储保护单元 (MPU)

· 内核电压1.1V VCORE

· 3.6V GPIO 电压范围

· 内部LDO支持单电源供电

优化的外围设备组合提供平台灵活组合

· 最大14 路GPIO

· 最大两路SPI

· 一路I2S

· 最大两路 UART

· 最大两路 I2C

· 四通道标准DMA控制器

· 3路32位计时器

· 看门狗计时器

· RTC 32.768kHz

电源管理最大化电池供电应用时间

· 85μA/MHz 从Flash主动执行

· 2μA 全内存保留待机备份模式下耗电 VDD = 1.8V

· 450nA 超低功耗 RTC VDD = 1.8V

· 内部80kHz环形振荡器

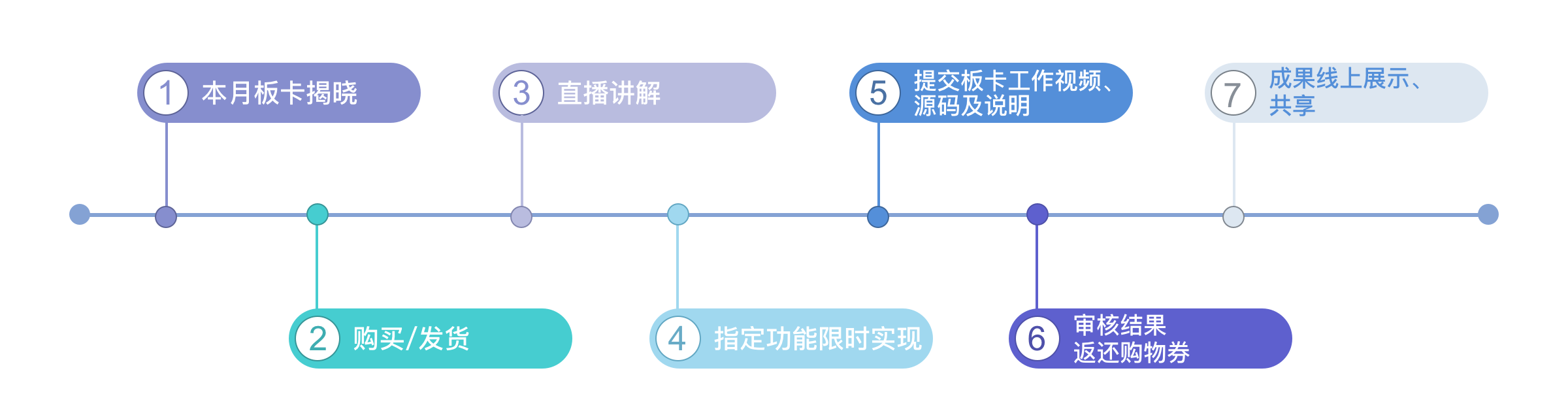

Digikey Funpack 流程介绍
