一.产品项目介绍

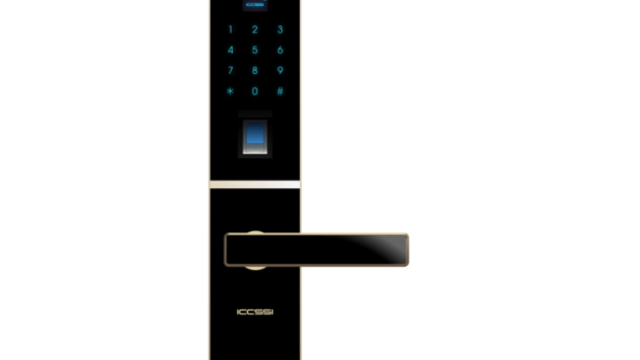

    指纹识别智能锁是一种先进的门锁系统，具有以下几个重要的优势和需求：

1. 高安全性：指纹识别智能锁使用生物特征进行身份验证，每个人的指纹图案都是独一无二的，因此具有很高的安全性，可以有效防止非法进入和盗窃。
2. 便捷性：相比传统的钥匙或密码锁，指纹识别智能锁无需携带钥匙或记住密码，只需用指纹进行验证即可快速开锁，更加便捷。
3. 多用户管理：指纹识别智能锁可以存储多个用户的指纹信息，实现多用户管理，方便家庭成员或办公室员工的出入管理。
4. 实时监控：一些指纹识别智能锁还可以与手机或电脑等设备连接，实现实时监控和远程控制，提高安全性。
5. 防止密码泄露：传统密码锁存在密码泄露的风险，而指纹识别智能锁使用生物特征进行验证，避免了密码泄露的问题。
6. 高科技形象：指纹识别智能锁体现了高科技和智能化的形象，符合现代人对安全和便捷的需求。

二.项目的设计思路

   本设计是基于stm32的指纹识别智能锁设计，主要实现以下功能：

当OLED显示输入锁的状态，解锁状态，开锁成功，开锁失败，确定，清除，然后通过矩阵键盘输入开门密码、修改密码、确认密码等操作。当然也可通过指纹模块用指纹开锁，并且可通过按键对指纹进行设置当输入指纹或者密码三次，报警器进行报警，同时将进行置锁三分钟，这就是他的一个完整电路。

https://www.digikey.cn/schemeit/project/指纹密码锁-d481a08be024446a971d5cb11b687d3d

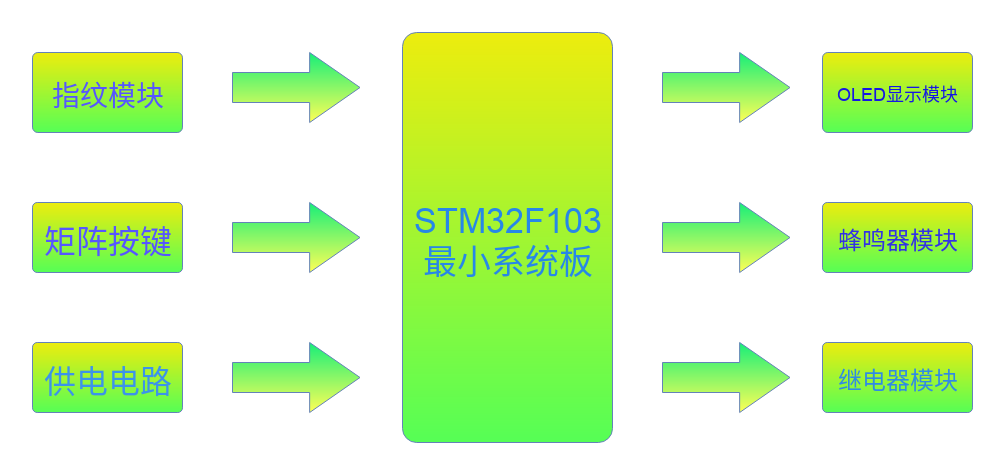

三.原理框图分析

       本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于stm32的指纹识别智能锁设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM3单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是指纹模块，通过该模块可检测到指纹；第二部分是4*4矩型键盘，通过该模块可输入密码、修改密码、添加删除指纹、确认、取消等；第三部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以显示输入密码、密码错误、门开、指纹错误、锁定时间等；第二部分是蜂鸣器，当门打开时，蜂鸣器响三声，当密码错误时，蜂鸣器报警；第三部分是继电器，密码正确时，控制电磁锁打开。

四.元器件介绍.

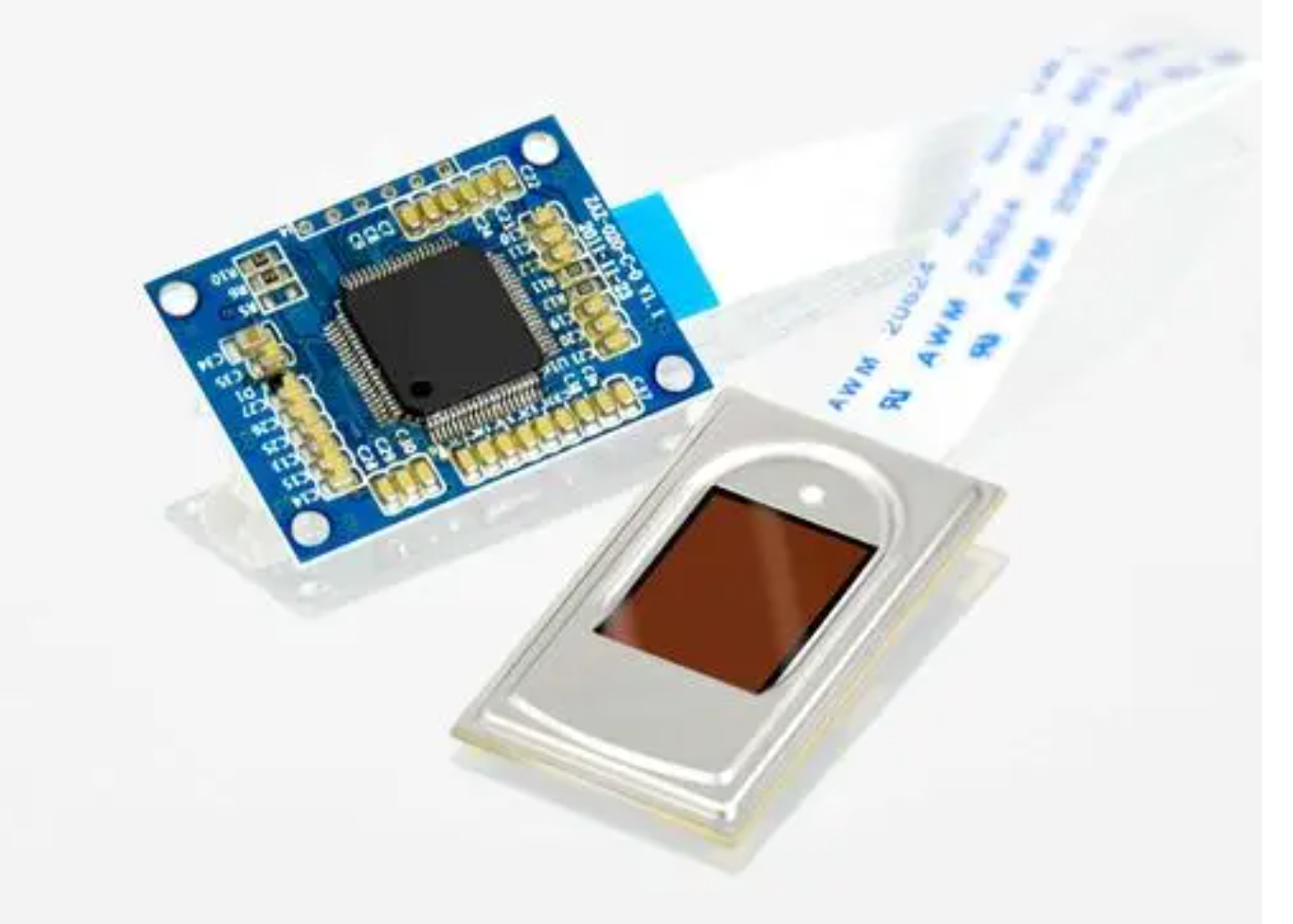

指纹模块是指用于采集、存储和识别指纹信息的硬件设备。它通常由指纹传感器、处理器、存储器和接口等部分组成。指纹模块广泛应用于指纹识别智能锁、生物识别系统、考勤机、门禁系统等领域，为安全准确的指纹识别提供了重要的技术支持

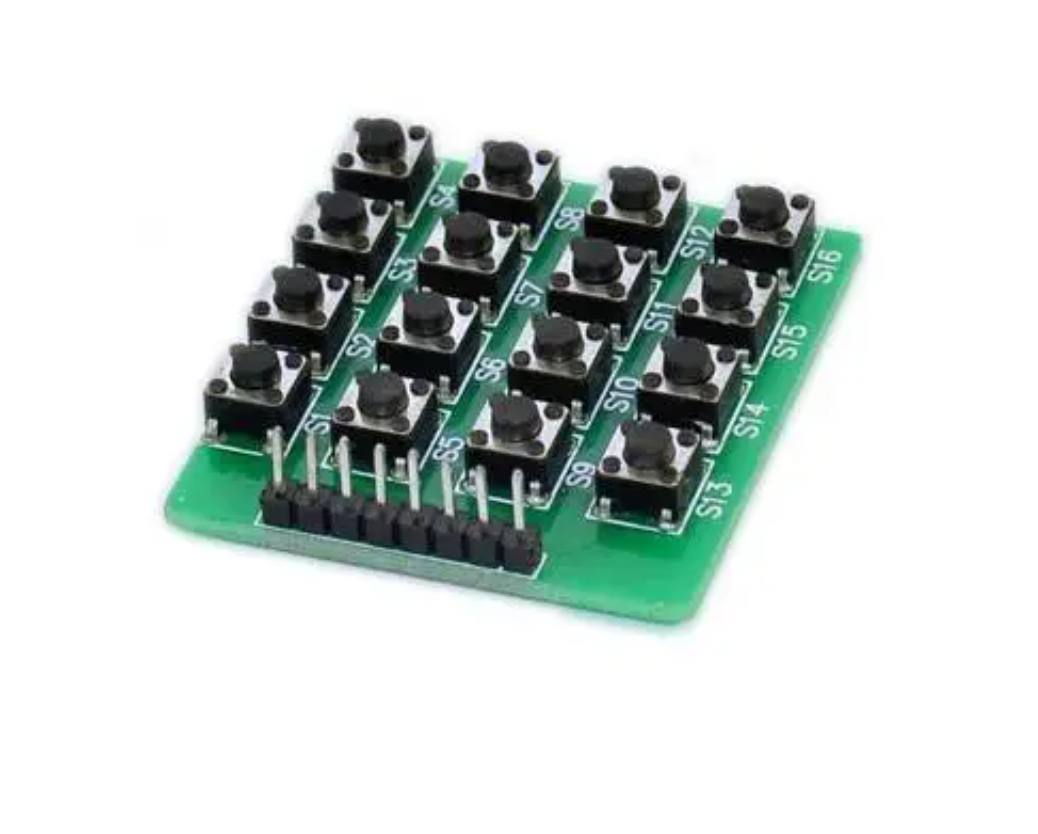

矩阵按键是一种常见的电子按键设计，通常用于键盘、遥控器、仪器面板等设备中。它由多个按键按照矩阵排列的形式组成，以便通过较少的引脚实现对大量按键的控制。矩阵按键通常由行和列组成，按键的交叉点位于行和列的交汇处。通过对行和列的扫描，可以确定按下的具体按键。这种设计可以大大减少所需的引脚数量，从而降低了成本，提高了效率。当用户按下某个按键时，该按键所在的行和列会形成一个电路，从而可以被检测到。通过扫描每一行和每一列，系统可以确定哪个按键被按下。矩阵按键设计简单且成本较低，因此在许多电子设备中得到广泛应用。然而，它也有一些局限性，例如可能会出现按键错触或者无法同时按下多个按键的情况。

继电器模块是一种用于控制电气设备的电子元件。它通常由继电器、驱动电路和接口组成，用于实现对高电压或高电流设备的控制。

蜂鸣器模块是一种电子元件，其作用是发出高频的声音信号。它通常由振荡器、放大器和扬声器组成。蜂鸣器模块可以通过控制输入信号的频率和持续时间来产生不同的声音效果。蜂鸣器模块的主要作用包括：提醒和报警，信号指示，音乐和声效播放，通信传输等作用

SSD1306是一种的OLED（Organic Light Emitting Diode）显示屏控制器芯片，用于驱动LCD显示屏。SSD1306的LCD显示屏具有以下特点：

• OLED技术：SSD1306控制的LCD显示屏采用OLED技术，这意味着每个像素都是由发光的有机材料组成，不需要背光。这使得显示屏具有更高的对比度和更广的视角，显示效果更加鲜明和清晰。
• 低功耗：SSD1306控制器芯片采用低功耗设计，能够在低电压和低电流下工作。这使得LCD显示屏非常适合在电池供电的设备中使用，可以延长电池寿命。
• 高刷新率：SSD1306控制的LCD显示屏具有较高的刷新率，可以实现流畅的图像和动画显示。这使得它在需要快速响应和实时更新的应用中非常有用。
• 灵活性：SSD1306控制器芯片具有灵活的接口，可以通过I2C或SPI接口与微控制器进行通信。这使得它与各种微控制器兼容，并且易于集成到各种应用中。
• 尺寸和分辨率：SSD1306控制的LCD显示屏具有不同的尺寸和分辨率选项，可以根据应用的需要选择合适的显示屏。常见的尺寸包括96英寸和1.3英寸，分辨率可以达到128x64或128x32像素。

STM32F103C8T6是一款由意法半导体(STMicroelectronics)生产的32位ARM Cortex-M3内核的单片机。它是STM32F1系列的一员，具有高性能、低功耗、丰富的外设和良好的可扩展性等特点，可以广泛适用于各种嵌入式系统，如工业控制、汽车电子、医疗设备、智能家居等领域。它具有高性能、低功耗、丰富的外设和良好的可扩展性等特点，可以满足各种应用的需求

五.项目心得

设计了指纹识别智能锁之后我明白了需要考虑多个方面，包括安全性、便利性、可靠性和用户体验例如：

选择高质量的指纹识别算法非常重要，以确保准确性和安全性。一些先进的指纹识别算法能够有效地识别潮湿、干燥或有伤痕的手指，提高了系统的稳定性。除了指纹识别外，可以考虑添加其他认证方式，如密码、RFID卡等，以提供备用的解锁方式，增加系统的灵活性和安全性。指纹信息的存储和传输需要采取严格的安全措施，以防止信息泄露和仿冒。采用加密技术保护指纹信息，确保系统稳定性。智能锁通常由电池供电，需要考虑低功耗设计，以延长电池寿命。另外，需要设计电池电量监测和低电量提醒功能，提醒用户及时更换电池。我还可以设计简洁直观的用户界面，确保用户能够轻松地注册指纹和管理用户信息。另外，指纹识别速度和准确性也是用户体验的重要因素。考虑将智能锁连接到物联网平台，实现远程监控和管理功能，例如远程开锁、实时报警等。智能锁通常需要在室外或厕所等潮湿环境中使用，因此需要考虑防水防尘设计，确保设备的可靠性和稳定性。因此我还有跟多可以进行优化的地方，希望下次能能将以上的都能考虑到提高自己的学习能力。
