一、前言

上回FastBond2阶段1的文档中，展示了使用Scheme-it绘制的原理图，介绍了几种检测土壤湿度的方法以及原理，也说明了项目中所使用到的活动规定厂家的芯片。

想了解阶段1的具体内容可以通过链接跳转：FastBond2阶段1-基于土壤湿度检测的原理图设计

本文之后的内容将展示使用kicad继续修缮的原理图及PCB，成品的功能测试和主要程序的说明。

二、原理图及PCB介绍

流程图及原理图初步设计都是由Scheme-it网页绘制，简单的方框图和引脚图在这上面自制还挺方便的，使用了FastBond活动中要求的两家厂商的芯片，分别是ADI公司的ADP160供电芯片以及TI公司的LM358运放芯片。

这里是分享链接：https://www.digikey.cn/schemeit/project/土壤湿度检测-6b07a1c6125240f198038bc2ecdb99c3

如框图所示，由MCU核心板的TYPE-C接口提供5V电源，分别为LDO和运算放大器供电。

主控的5v供电经ADP160降为3.3v供电输出。ADP160有150mA的输出电流，只是给晶振供电的话是足够的，其它并没有什么注意的地方。ADP160/ADP161 均为超低静态电流、低压差线性调节器，工作电压为2.2 V至5.5 V，输出电流最高可达150 mA。在150 mA负载下仅有195 mV的低压差，有助于提高效率，使器件能在较宽的输入电压范围内工作。

LDO稳压至3.3v后为晶振供电，晶振提供高频振荡波通过探针入土，传出的信号经整流滤波成直流后通过运放放大。MCU使能ADC读取运放放大后的电压值以判断土壤干湿程度。流程图展示的是FDR法，电阻法则只需将探针的电压值经过运放放大即可，省去了LDO、晶振和整流滤波电路。

电阻法的原理很简单，众所周知水导电，探针之间塞满了土壤介质，土壤水分越多越导电。将探针理解为可变电阻，电阻越小越导电，而探针的电阻越小则电压越小。故检测探针的电压越小则土壤湿度越高，此为电阻法，方便实现的同时干湿两态的电压差值足以应付日常使用。

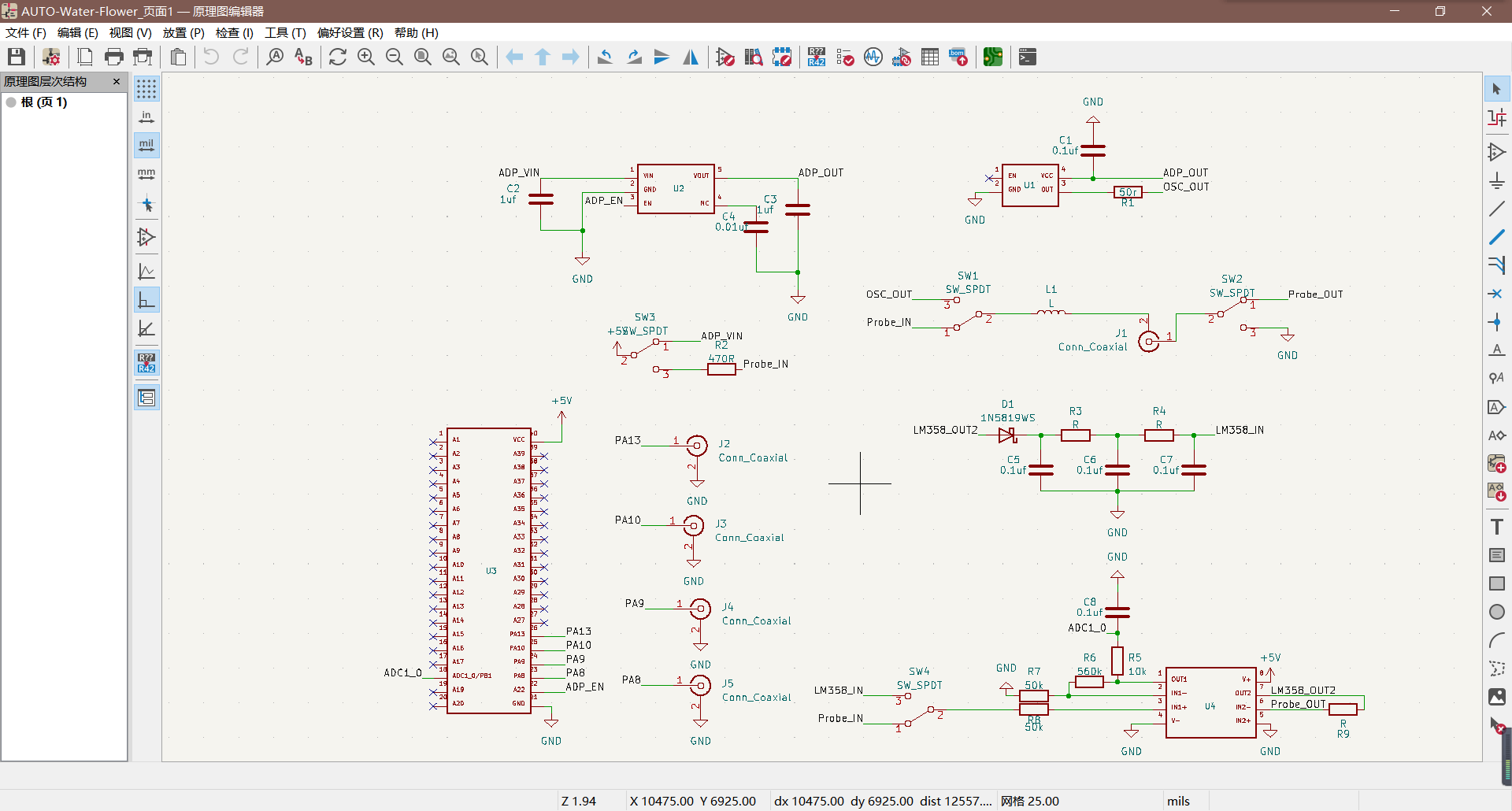

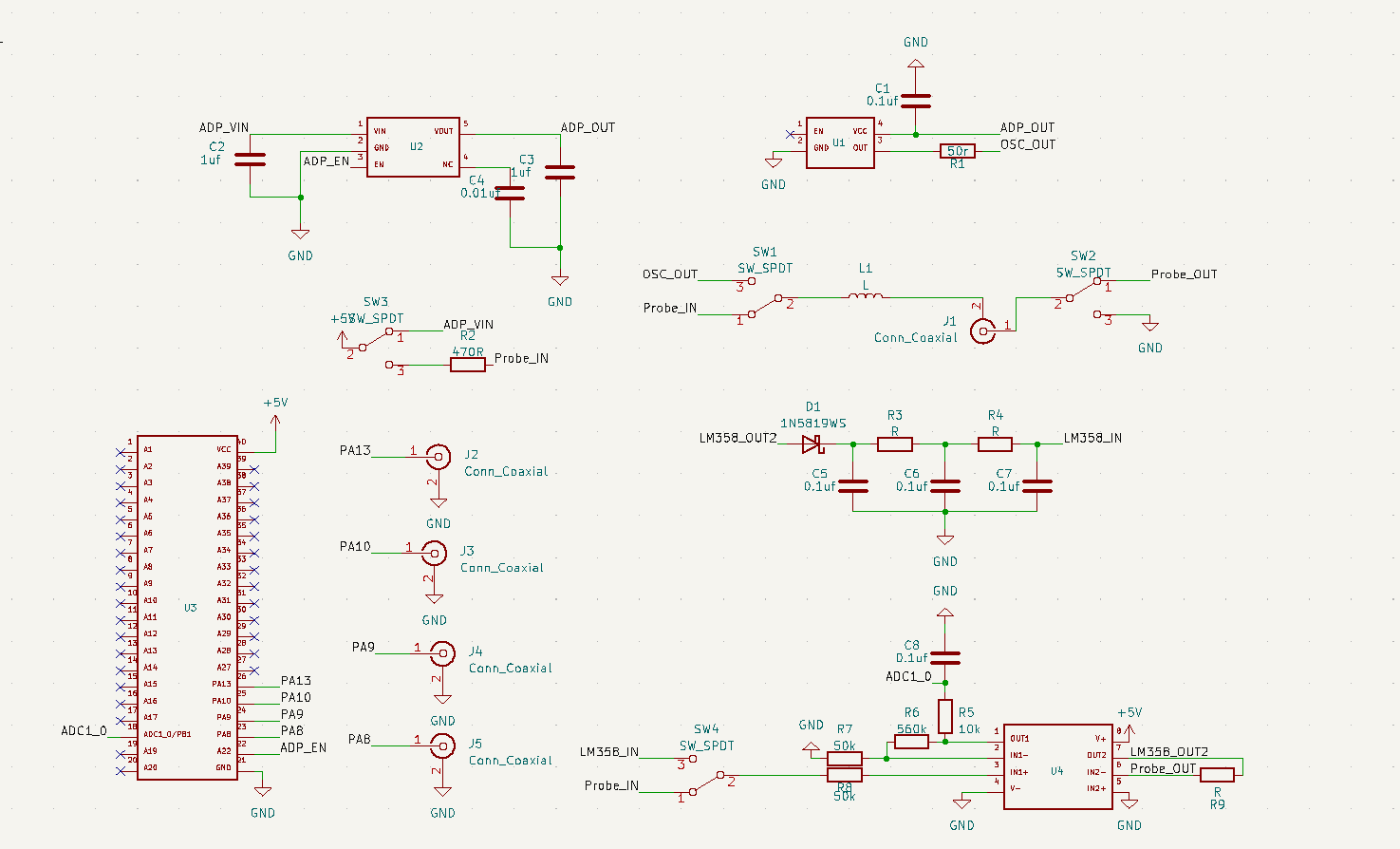

使用Scheme-it设计的原理图导出到KiCad后，有一些地方并不匹配，比如网络标签并不识别，用户自定义的符号引脚未分配等等，因此需要继续更改加以完善。经过完善的原理图如下，与阶段1中并没有什么改动，只是增加了几个切换开关便于调试。

其中LM358芯片提供十倍左右增益，电阻阻值选择如下图所示。

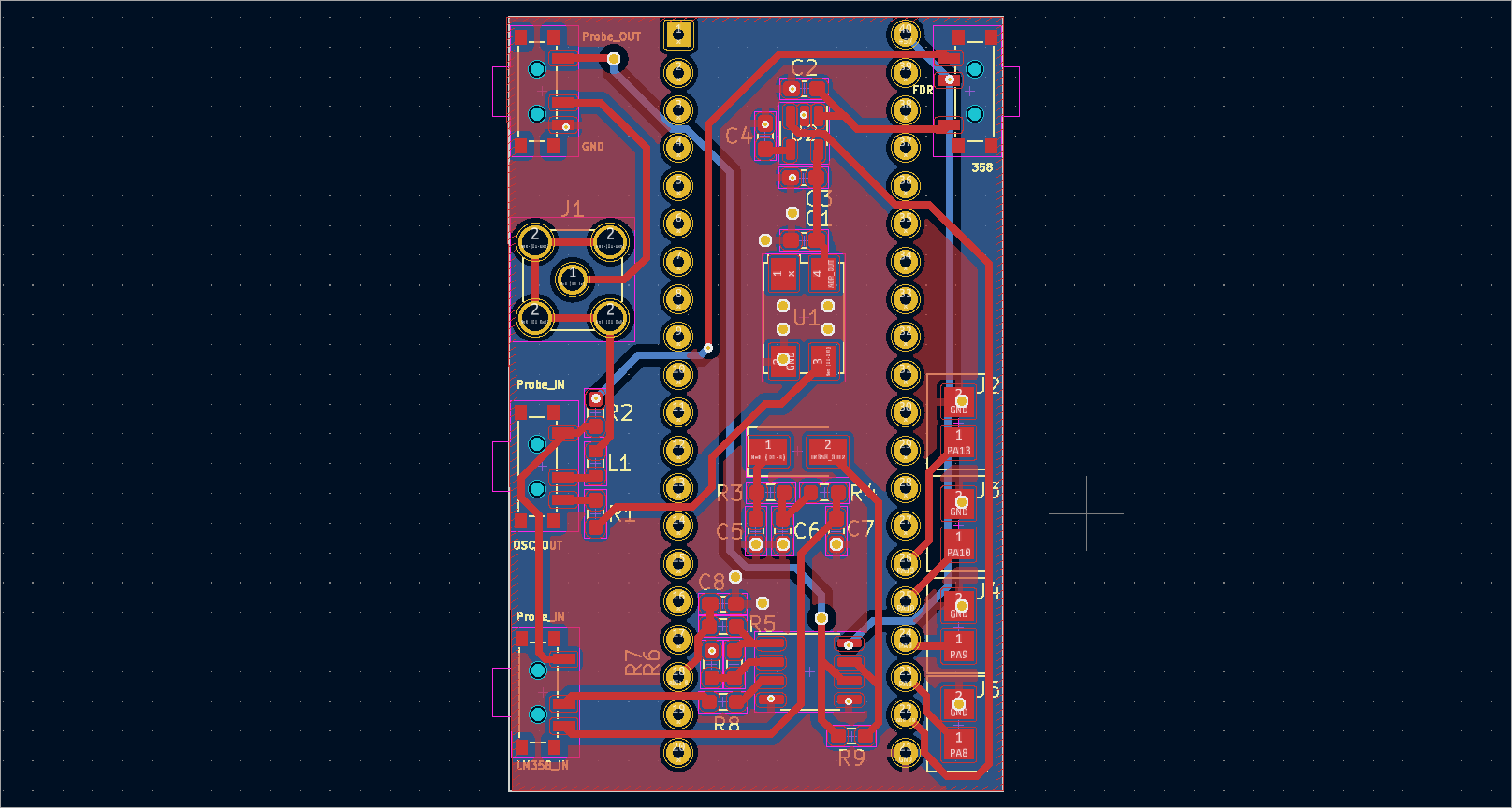

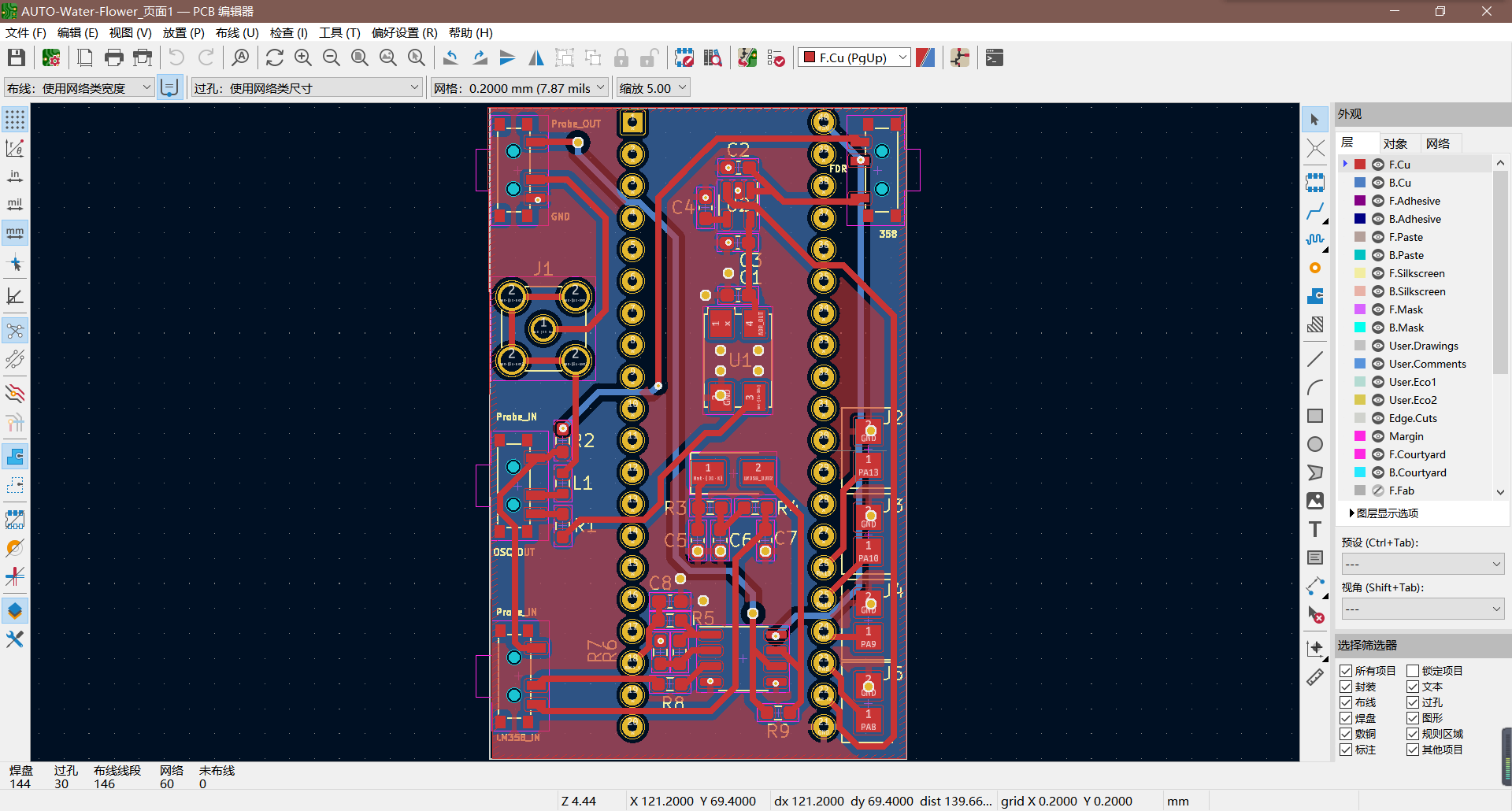

之后绘制PCB如下，能用就算胜利。

三、成品功能测试

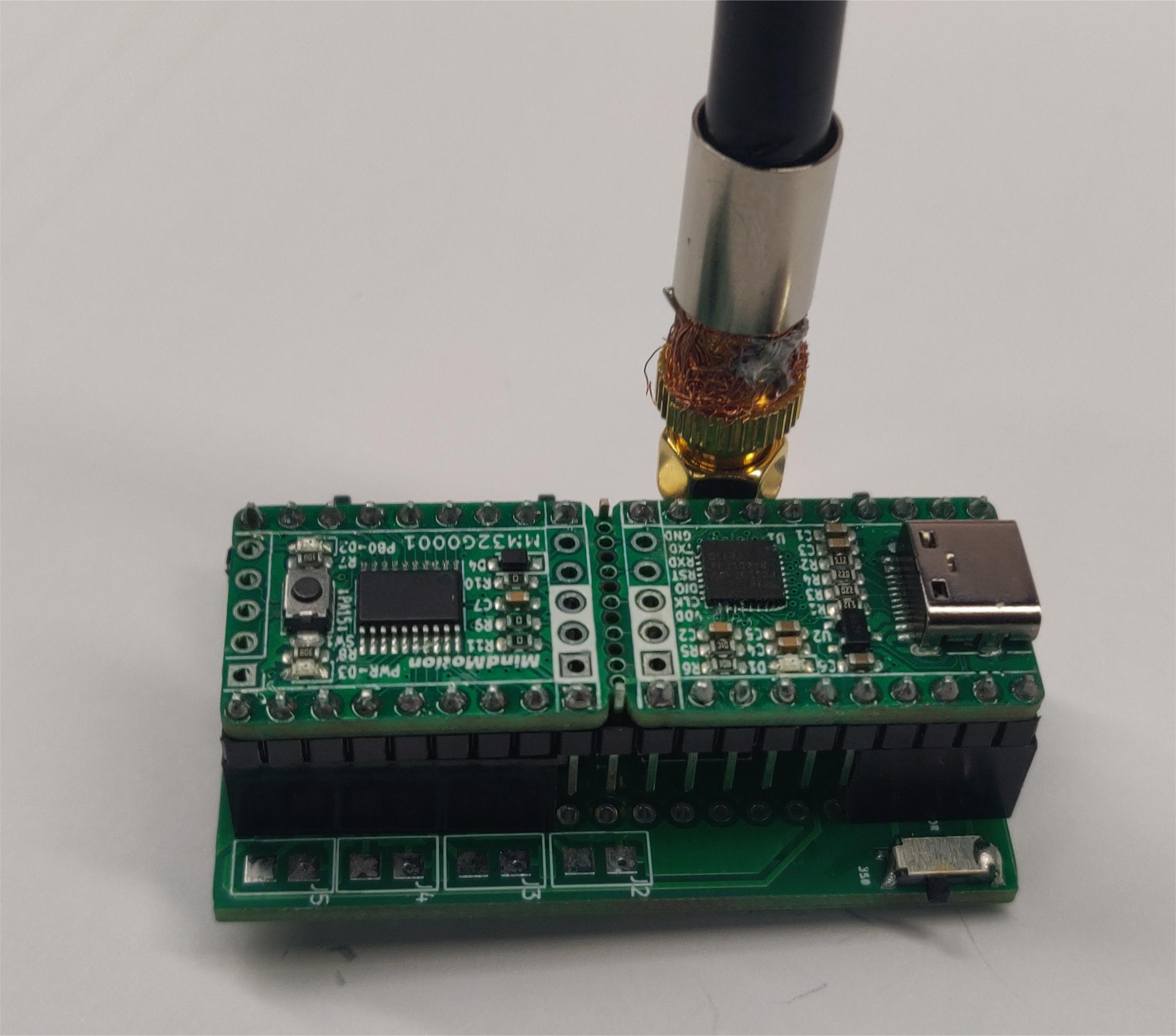

首先是板卡焊接之后装配完成的样子：

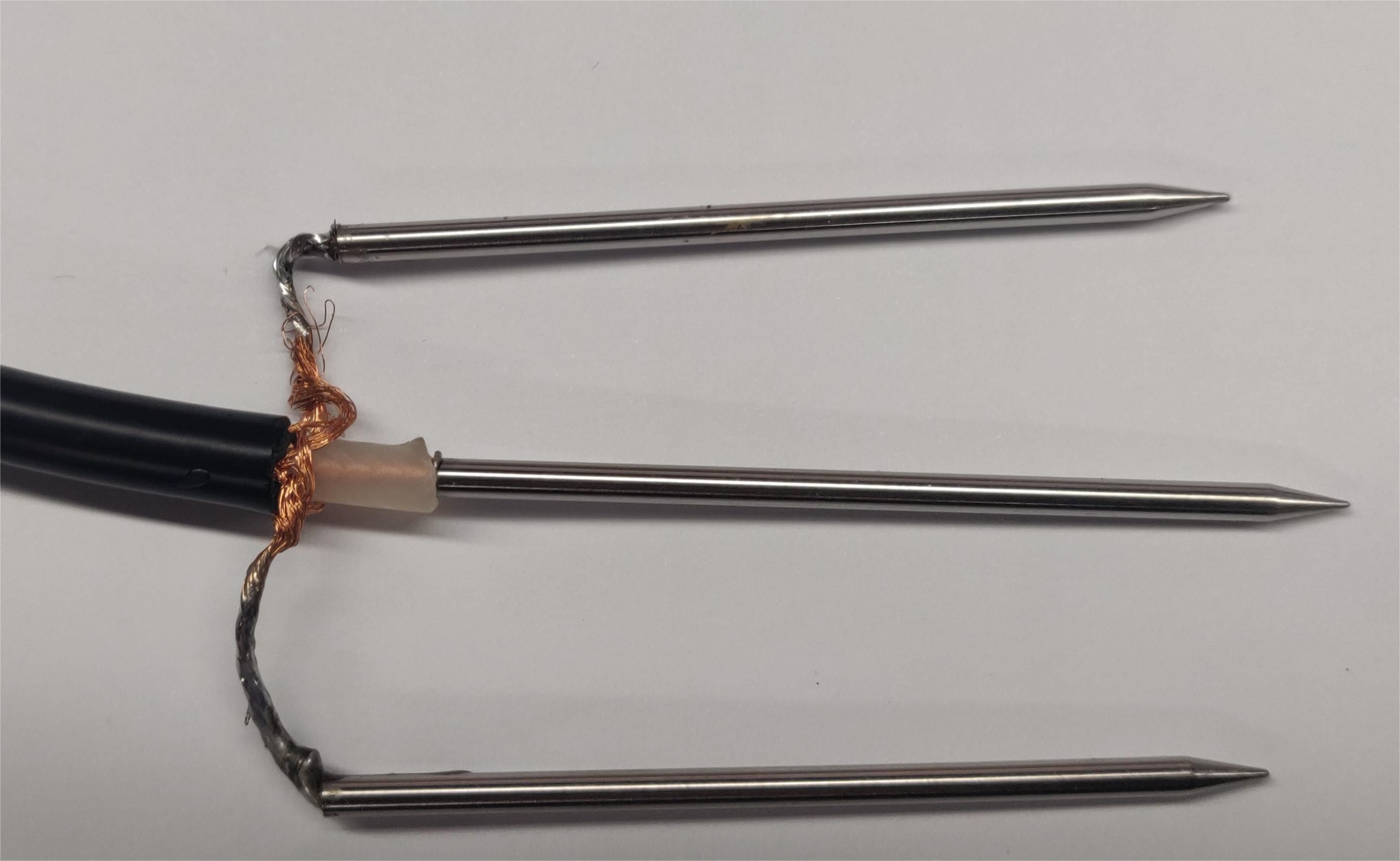

探针模块暂时“裸奔”，只进行了与同轴线之间的连接工作，性能必然没有增加固定之后的稳定：

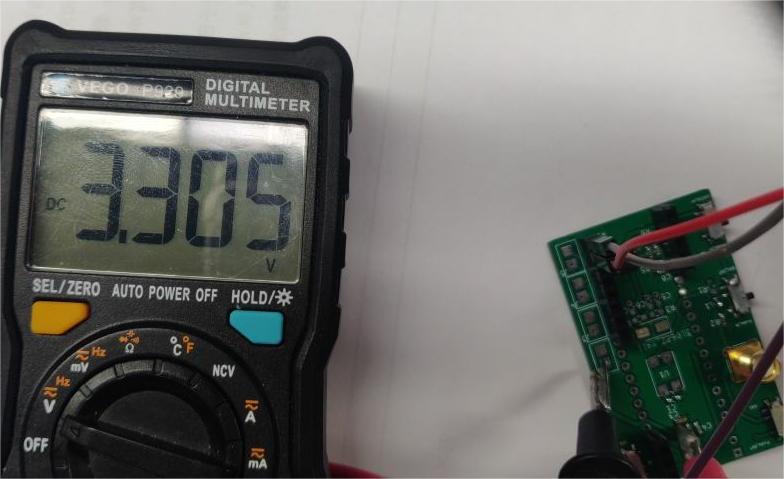

首先使用万用表检测ADP160芯片输出电压3.3v，正常工作：

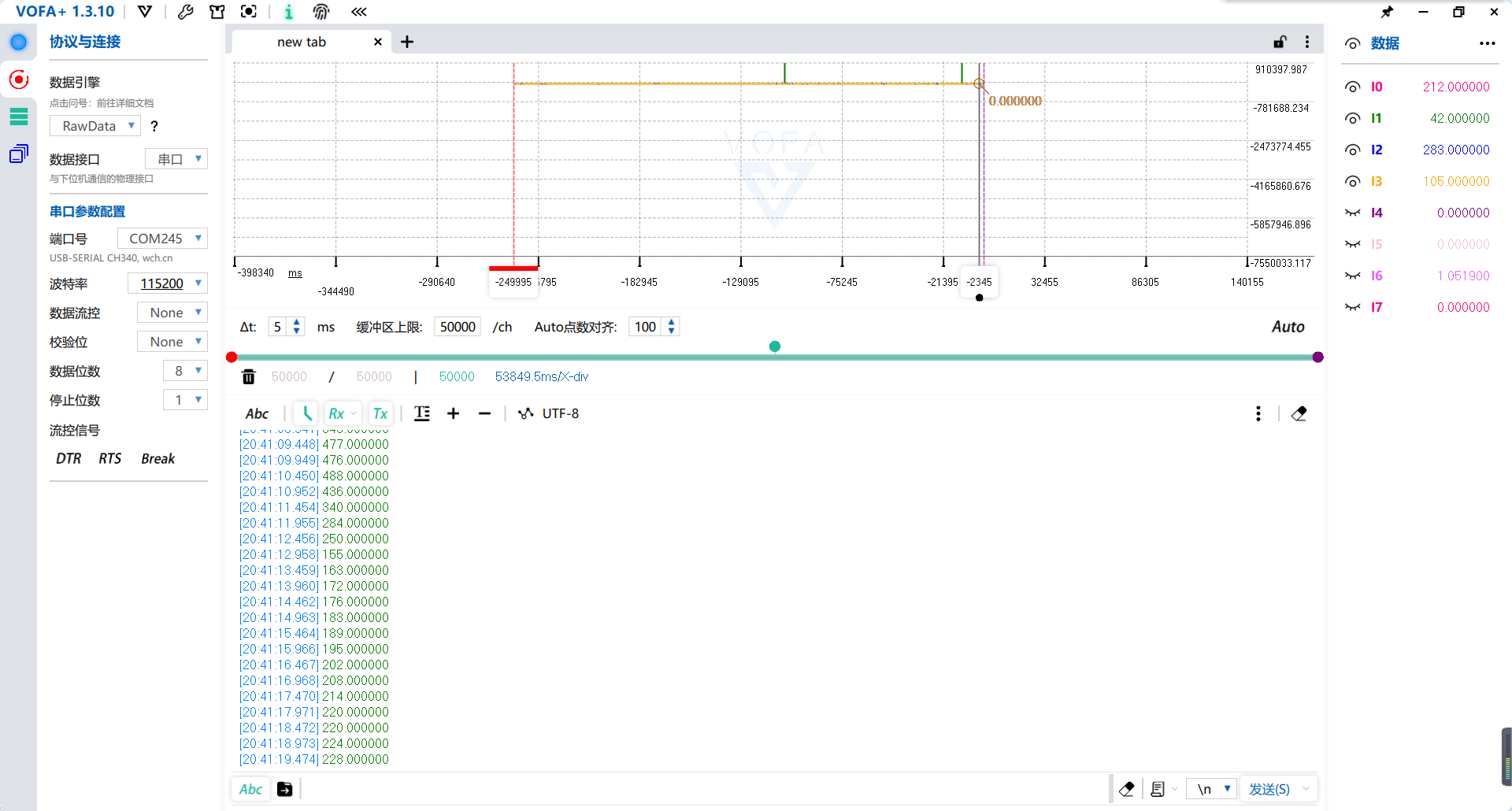

探针插入已经浇过水的花盆里，观察上位机收到的ADC示数：

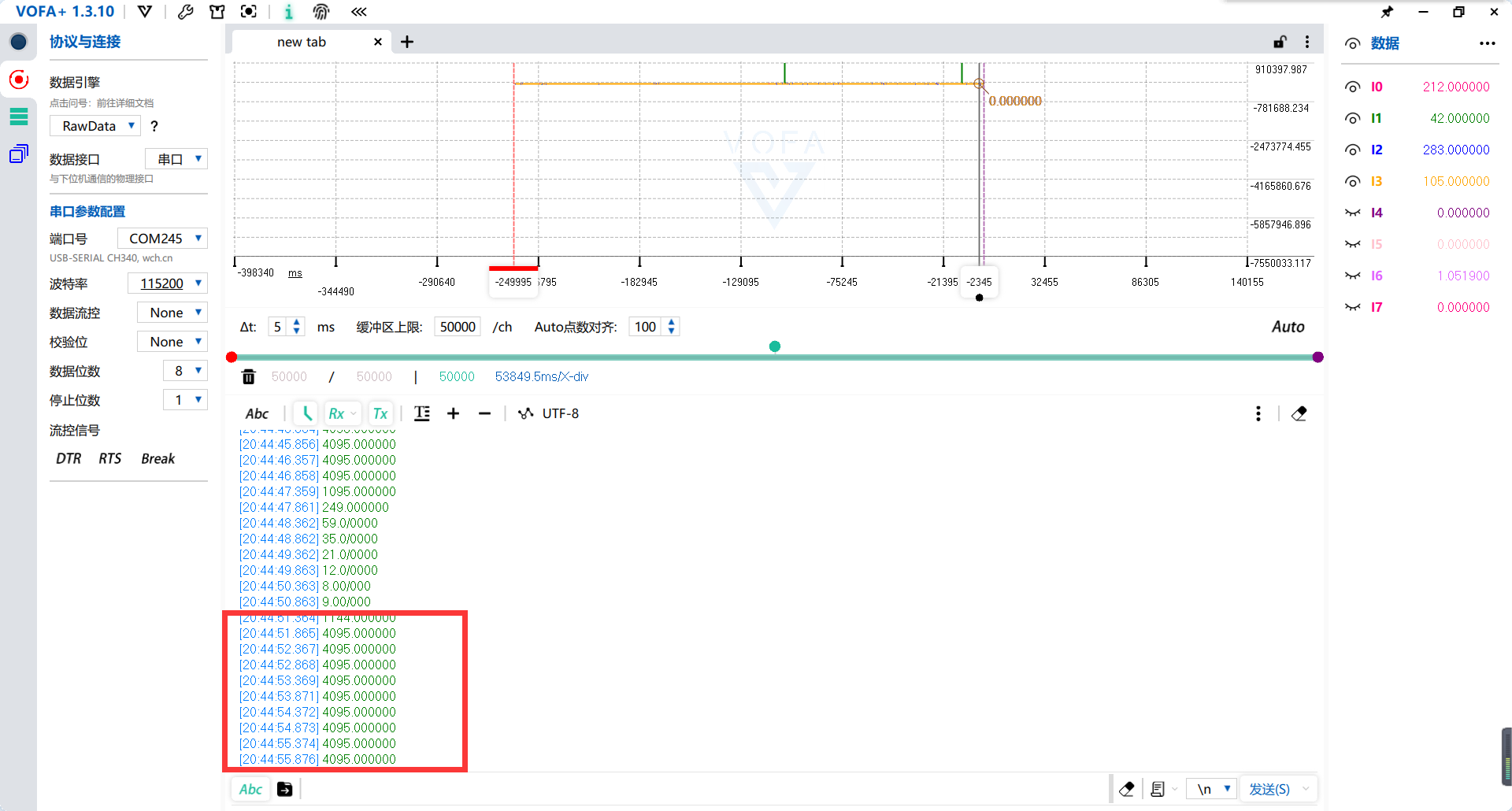

探针插入未浇水的花盆中，观察上位机收到的ADC示数：

经过几次简单试验后发现，在湿润土壤中的ADC示数在500以下，在干燥土壤中ADC示数在1000以上，两者状态差距明显，因此可以实现干浇湿停的基本功能。

四、程序功能说明

程序中首先初始化ADC、GPIO、UART三种功能。其中UART只用于前期测试用，ADC用于采集电压值，GPIO用于使能ADP160芯片以及后续控制抽水泵的关断。

PLATFORM_Init();

ADC_Configure();

GPIO_Configure();

USART_Configure(115200);

GPIO_SetBits(GPIOA, GPIO_Pin_7);

void ADC_Configure(void)
{
    ADC_InitTypeDef  ADC_InitStruct;
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_APB1PeriphClockCmd(RCC_APB1ENR_ADC1, ENABLE);

    ADC_StructInit(&ADC_InitStruct);
    ADC_InitStruct.ADC_Resolution       = ADC_Resolution_12b;
    ADC_InitStruct.ADC_PRESCARE         = ADC_PCLK2_PRESCARE_16;
    ADC_InitStruct.ADC_Mode             = ADC_Mode_Scan;
    ADC_InitStruct.ADC_DataAlign        = ADC_DataAlign_Right;
    ADC_Init(ADC1, &ADC_InitStruct);

    ADC_SampleTimeConfig(ADC1, ADC_Samctl_240_5);

    ADC_ClearFlag(ADC1, ADC_FLAG_EOC);
    ADC_ITConfig(ADC1, ADC_IT_EOC, ENABLE);

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOB, ENABLE);

    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin   = GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_AIN;
    GPIO_Init(GPIOB, &GPIO_InitStruct);

    ADC_Cmd(ADC1, ENABLE);
}

void GPIO_Configure(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);

    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin   = GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_13 | GPIO_Pin_7 ;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_WriteBit(GPIOA, GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_13 | GPIO_Pin_7, Bit_SET);
}

void USART_Configure(uint32_t Baudrate)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    USART_InitTypeDef USART_InitStruct;

    RCC_APB1PeriphClockCmd(RCC_APB1ENR_USART2, ENABLE);

    USART_StructInit(&USART_InitStruct);
    USART_InitStruct.USART_BaudRate   = Baudrate;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits   = USART_StopBits_1;
    USART_InitStruct.USART_Parity     = USART_Parity_No;
    USART_InitStruct.USART_Mode       = USART_Mode_Rx | USART_Mode_Tx;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_Init(USART2, &USART_InitStruct);

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);
    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOB, ENABLE);

    GPIO_PinAFConfig(GPIOA, GPIO_PinSource1, GPIO_AF_2);
    GPIO_PinAFConfig(GPIOB, GPIO_PinSource1, GPIO_AF_2);

    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin   = GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    GPIO_Init(GPIOB, &GPIO_InitStruct);

    USART_Cmd(USART2, ENABLE);
}

初始化完成之后，循环读取ADC值，并增加判断条件，暂定若ADC值大于1000则浇水，若小于500则停止浇水。

while (1)
    {
			int i=0;
			sprintf(num_str1, "%f", ADC_GetChannelVoltage(ADC_Channel_0));

			USART_ClearFlag(USART2, USART_FLAG_TC);
			while(num_str1[i] !=0)
			{
				USART_SendData(USART2,num_str1[i] );

				while (RESET == USART_GetFlagStatus(USART2, USART_FLAG_TC))
				{
				}
				i++;
			}
			if(ADC_GetChannelVoltage(ADC_Channel_0)<500)
			{
				GPIO_SetBits(GPIOA, GPIO_Pin_8);
			}
			if(ADC_GetChannelVoltage(ADC_Channel_0)>1000)
			{
				GPIO_ResetBits(GPIOA, GPIO_Pin_8);
			}

			PLATFORM_DelayMS(500);
    }

以上就是主要程序的说明，实现的一个简单的判断自动开关的功能。
