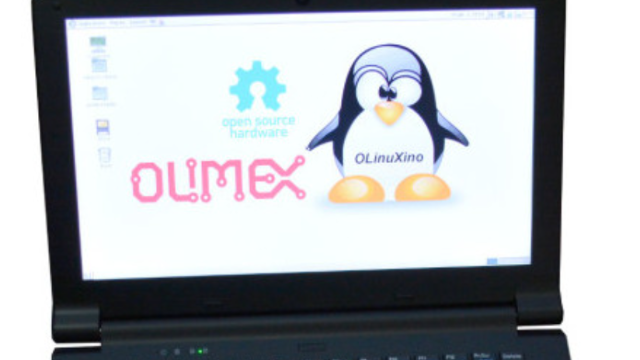

TERES I是一个自己动手的开源硬件和软件的笔记本电脑，带有ARM64和x86处理器。ERES I电子设备由五块电路板组成，主板包含A64处理器，RAM和闪存，电源管理，LCD 转换器，以及各种不同接口的连接器。
主板特性描述：
- CPU：四核全志A64 64位Cortex-A53处理器
- 内存：2GB DDR3L RAM内存2x海力士H5TC8G63AMR-PBA
- 内部存储：16GB eMMC内存 MTFC16GAKAENA-4M
- 无线realtek 8723BS (WiFi 150Mb, BLE 4.0)
- 电源：1x 9500mAh电池；5 v / 3输入
板卡相关外设及物理结构
- 显示器 ：LCD 11.6" 1366x768 分辨率
- 视频输入：VGA 640x480摄像头
- 视频输出：迷你HDMI
- 音频：2个输入/输出扬声器；2个3.5毫米音频插孔（1个麦克风输入，1个立体声输出）
- 无线 Realtek 8723BS (WiFi 150Mb, BLE 4.0)
- USB ：2x USB 2.0
- 电源：1个9500mAh电池；5V/3A输入
板卡主要器件：
- Quad-Core Allwinner A64 64-bit Cortex-A53
- 2GB DDR3L RAM memory 2x HynixH5TC8G63AMR-PBA
- 16GB eMMC memory MTFC16GAKAENA-4M
- LCD 11.6" 1366x768 N116BGE-EA2
- 1x 9500mAh battery JA-426992P2P

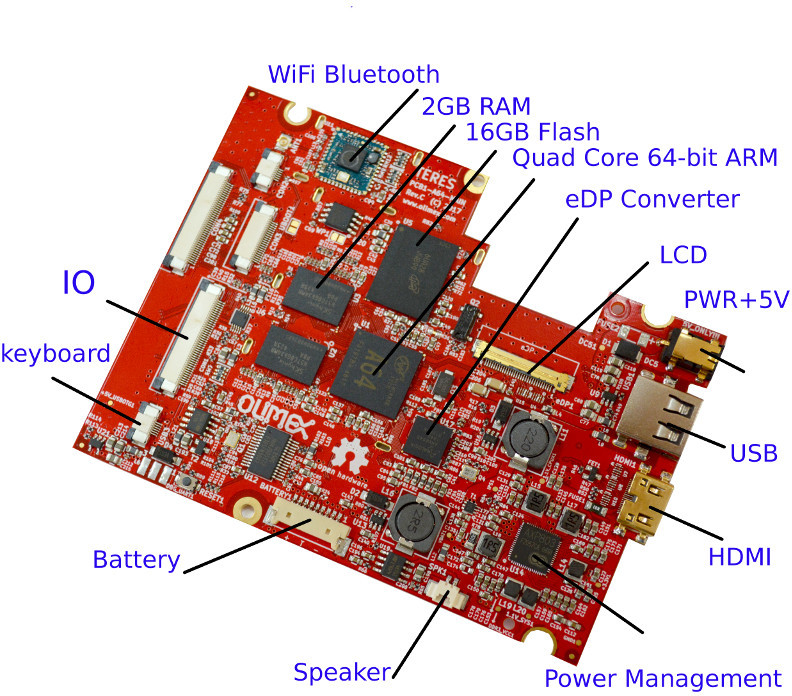

产品外观及外设接口图

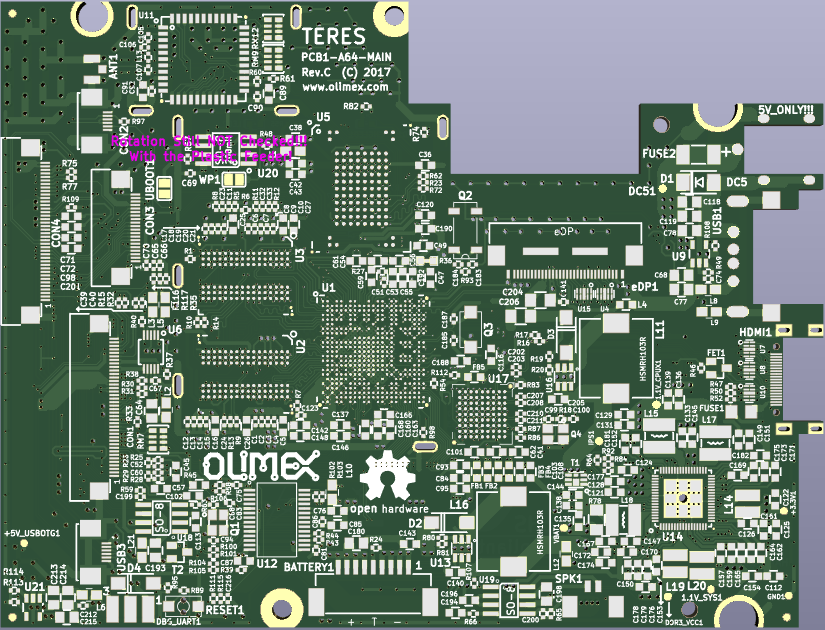

顶层3D效果图

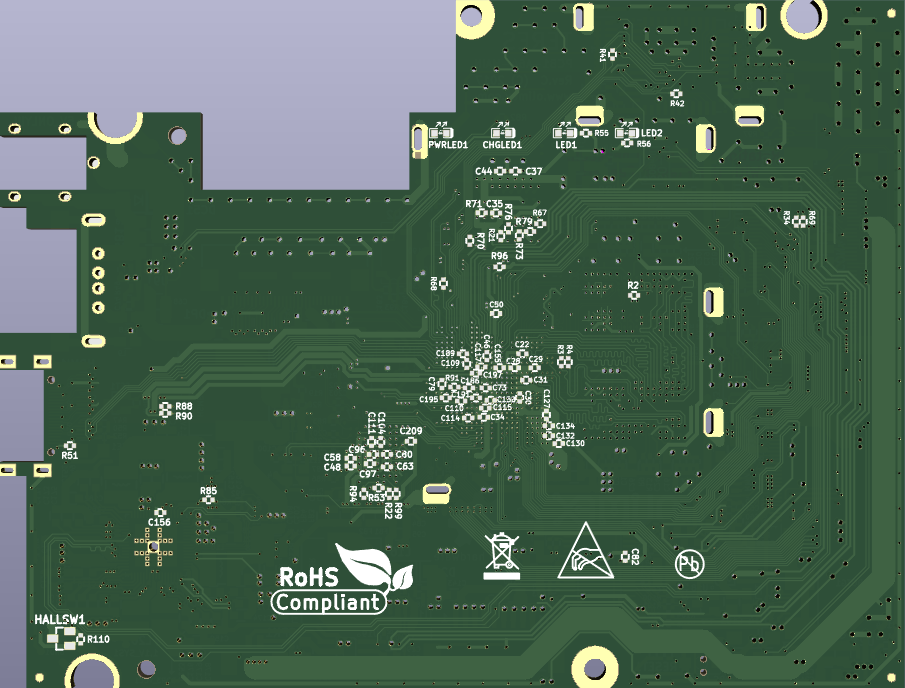

底层3D效果图

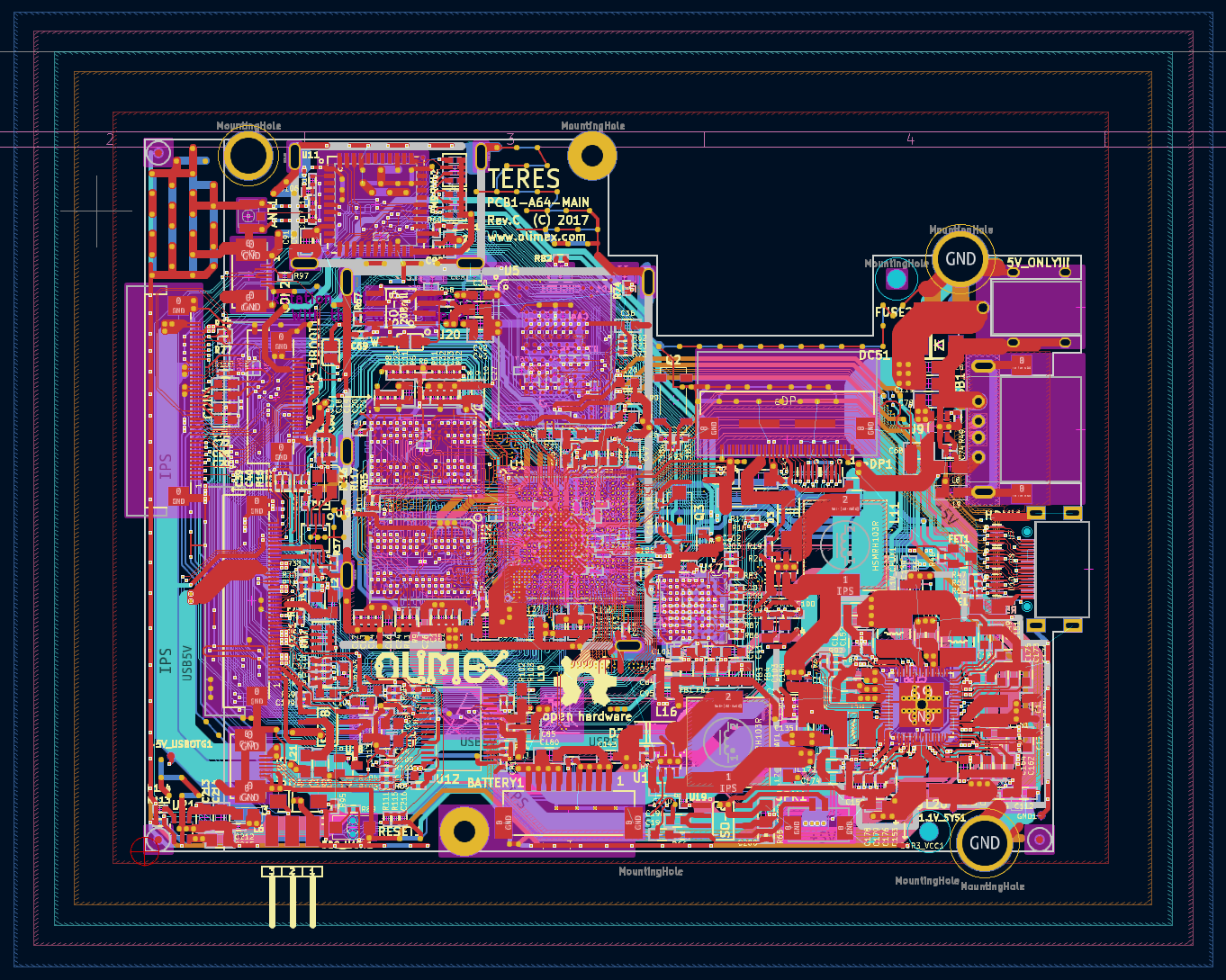

PCB文件图片
软硬件
元器件
RTL8723BS-VQ0-CG
Realtek RTL8723BS-VQ0-CG 是一款 802.11bgn 2.4G 单芯片，集成了无线局域网 (WLAN) 和网络 SDIO 接口控制器，并集成了蓝牙 2.1/3.0/4.0 控制器。它在单芯片中集成了 WLAN MAC、支持 1T1R 的 WLAN 基带和 WLAN 射频。RTL8723BS-VQ0-CG 为高吞吐量性能和低功耗集成无线局域网设备提供了完整的解决方案。
物料清单
附件下载
TERES_PCB1-A64-MAIN_Rev.C原理图.pdf
主板原理图
A64_Datasheet_V1.1.pdf
AllWinner-A64芯片数据手册
TERES-PCB1-A64-MAIN.rar
KiCad工程源文件
