板卡特性描述：
- 由ATmega328P供电
- MAX31856热电偶接口
- 0.96″128×64 OLED LCD黄蓝两色
- 内置usb串行接口，用于固件上传和串行接口
- 1个红色LED指示灯，用于状态指示
外围接口设备：
- 1个红色LED指示灯，用于状态指示
- 1个K型热电偶端子座
- 1个端子块用于驱动SSR(通过NPN晶体管，5mA @ 5V输出)来控制加热元件/烤箱
- 1个端子块用于驱动SSR(通过NPN晶体管，5mA @ 5V输出)来控制风扇
- 1个带晶体管的蜂鸣器，用于嘈杂和烦人的声音
- 1个复位按钮
主要元器件：
- ATMEGA328P-MU
- MCP1700T-3302E-TT
- MAX31856
- CH340E

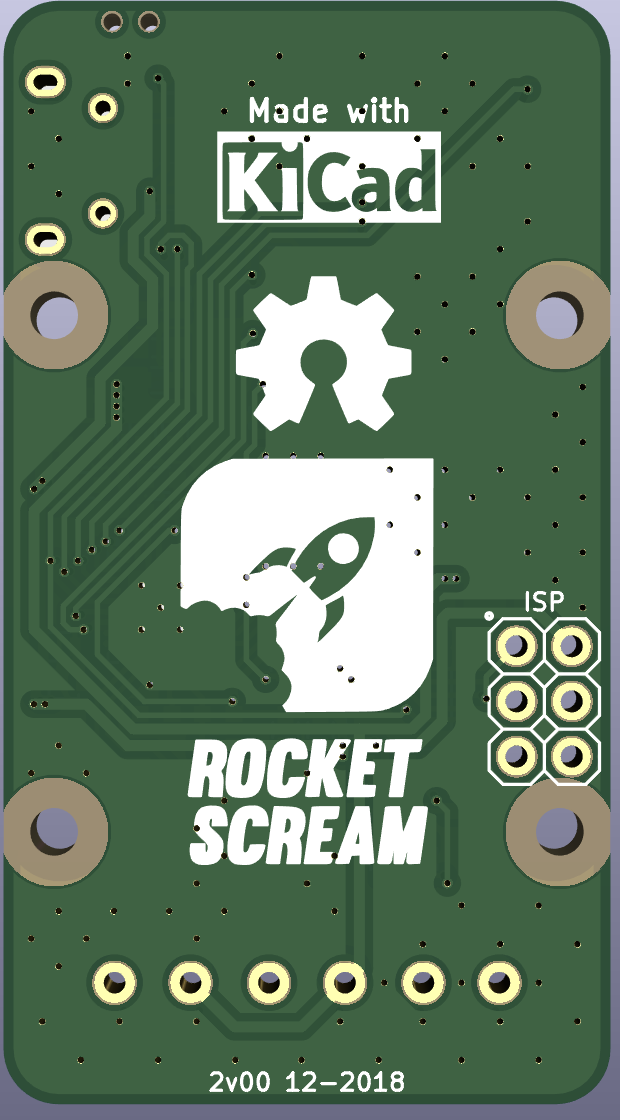

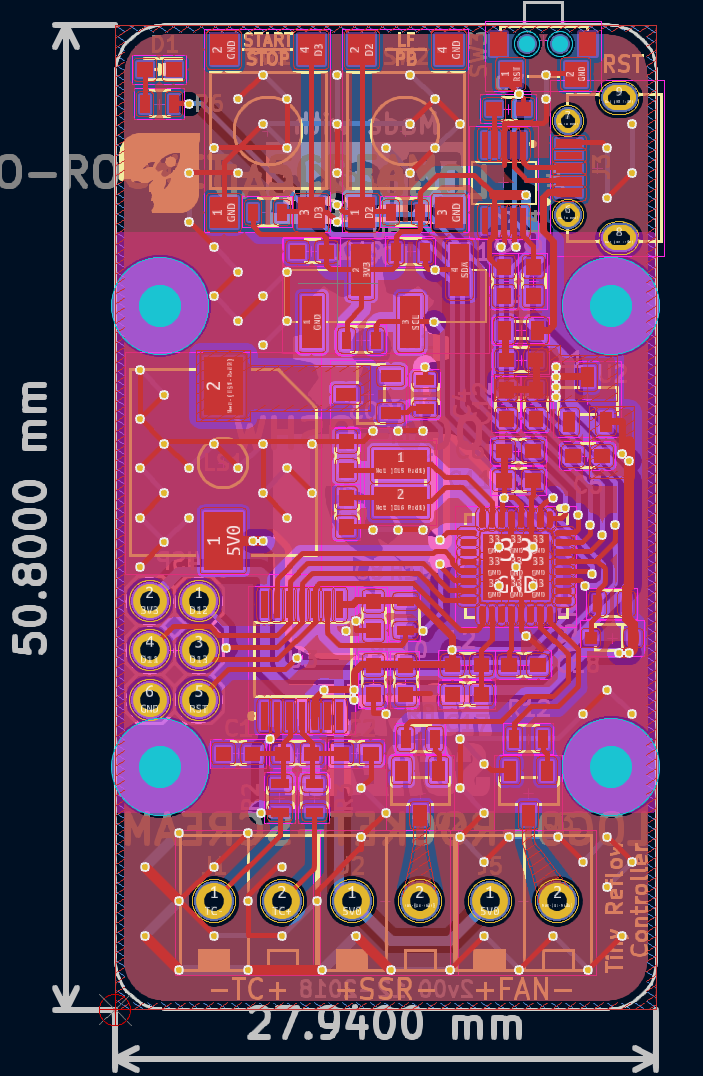

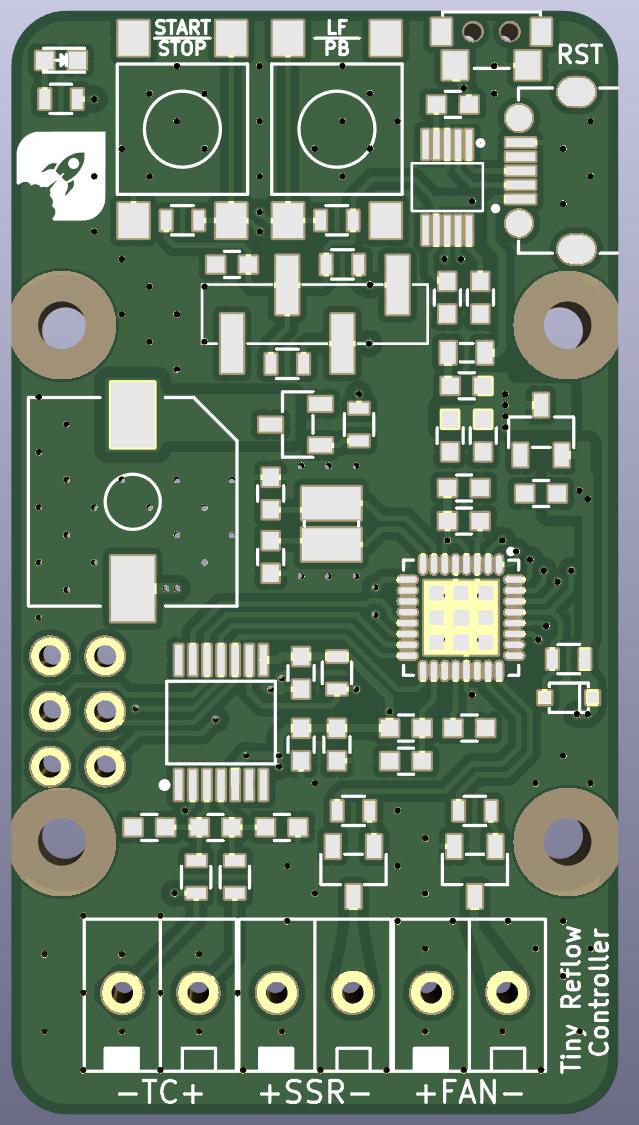

PCB 3D正面图 PCB 3D背面图 PCB 正面图
软硬件
元器件
物料清单
附件下载
TINY-REFLOW-CONTROLLER原理图.pdf
主板原理图
U1-ATMEGA328P-MU.kicad_mod
ATMEGA328P KiCad模型
TinyReflowController-master.rar
KiCad工程源文件
