NUCO-V是一款适用于STM32F7和STM32H7系列的NUCLEO-64的兼容开发板，具有集成的黑魔法探针。
板卡特性介绍
- STM32H742 系列微控制器集成了工作频率高达480 MHz的Arm ® Cortex ® -M7内核
- 480 MHz的f CPU 频率，STM32H742系列提供2424 CoreMark /1027 DMIPS的性能
片内外设
- 多达35个通信接口包括FD-CAN、USB 2.0高速/全速、以太网MAC，以及摄像头接口
- 可利用带有32位并行接口或双模Quad-SPI串行闪存接口的灵活存储控制器轻松扩展存储器容量
- 模拟外设：12位DAC，快速16位ADC
- 16位高精度定时器上的多个16位和32位定时器运行频率高达480 MHz
STM32H742系列提供1到2 MB的Flash存储器，具有以下结构的692 KB SRAM：192 KB的TCM RAM（包括64 KB的ITCM RAM和128 KB的DTCM RAM，用于时间关键型程序或数据），432 KB的用户SRAM，以及用于在最低功耗模式下保存数据的备份域4 KB SRAM。另外，它提供100至240引脚的BGA和LQFP封装型号。
主要元器件：
- STM32H742VGT6
- LM1117
- SN74LVC2T45
- LD39050PU
- STM32F103CBT6
主板原理图
PCB正面图

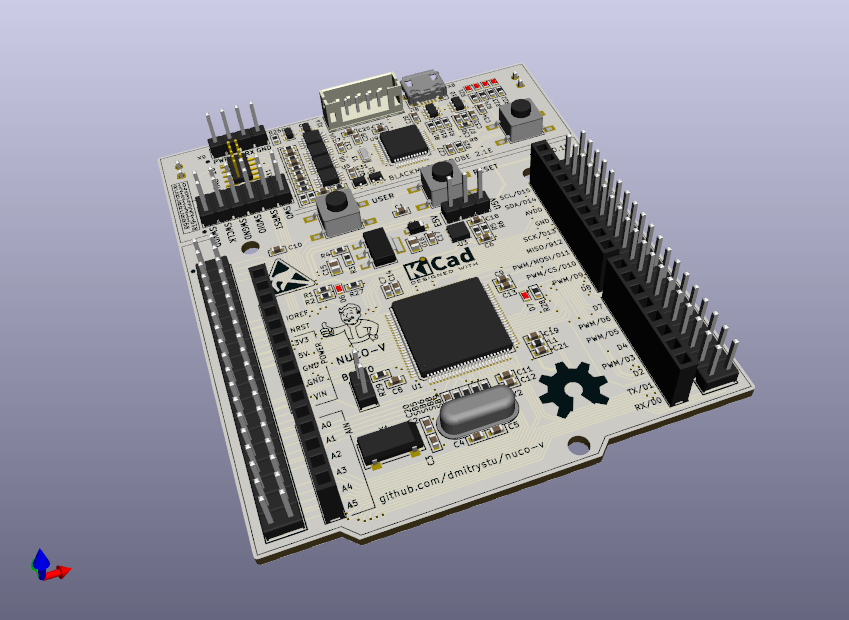

板块3D效果图
软硬件
元器件
物料清单
附件下载
nuco-v-master.rar
kiCad工程源文件
nuco-v.pdf
系统原理图
主板PCB3D效果图
团队介绍
