基于ADALP2000的实现AD5626DAC模拟设计

内容介绍

• 项目描述

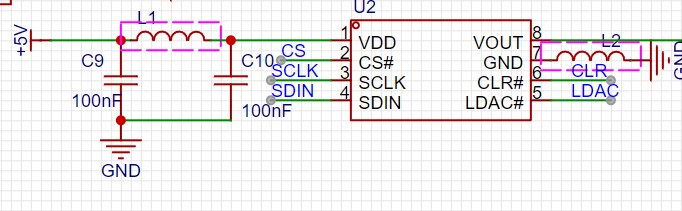

此次项目主要是基于AD5626实现一款任意波形发生器

1.使用ICE40UP5K及stm32g01 核心板实现逻辑控制,从而产生10Hz到20KHz范围内的正弦信号

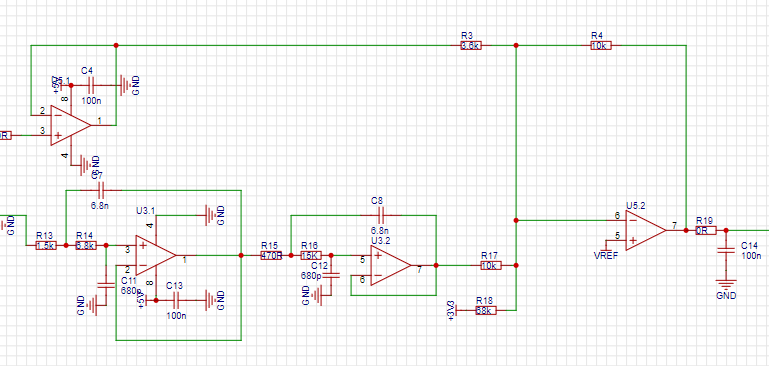

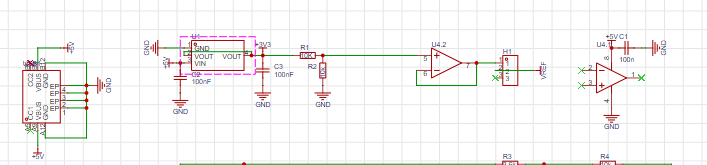

2.使用ADALP2000套件中的AD8542实现四阶Sallen-Key滤波器，滤除40KHz以上的混叠信号。

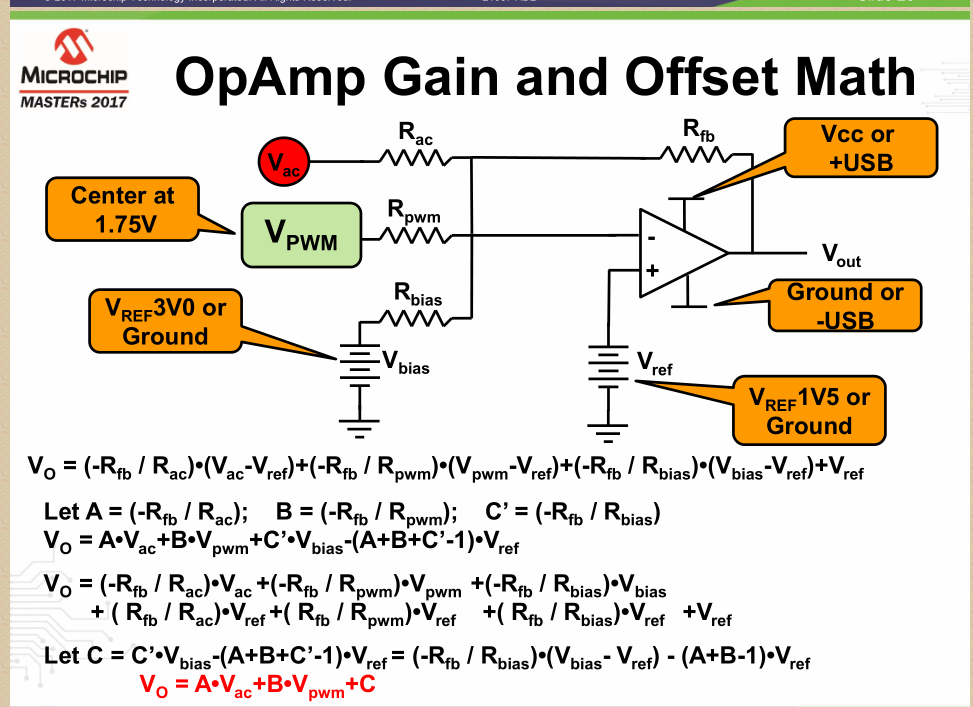

3.输出运算放大器进行直流偏置调整

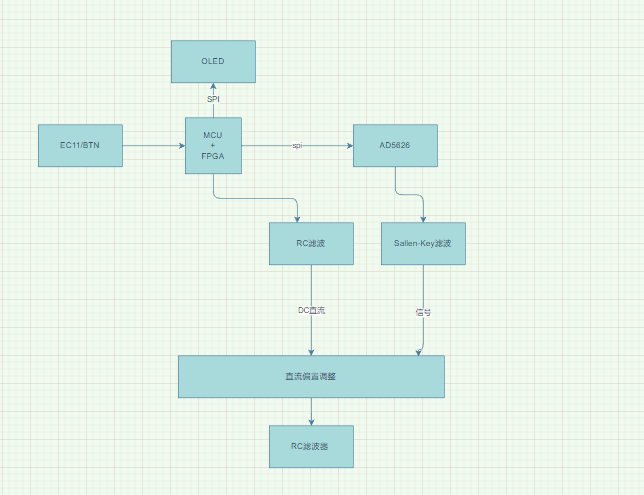

整体设计框架如下： Fjd1qxQsV0kS_-6PuS-28pRPNiEE

MCU功能实现

mcu主要通过gpio中断实现EC11按键、左旋转、右旋转、按钮的消抖输入控制，然后同时通过SPI进行OLED的显示控制,中文显示通过取模软件进行显示，其他使用英文进行直接显示。所有设置完成后，通过EC11 中间的btn 进行参数设置发射，mcu通过spi发送给FPGA，FPGA通过SPI的解析实现频率、直流偏置的调整。

DSP功能实现

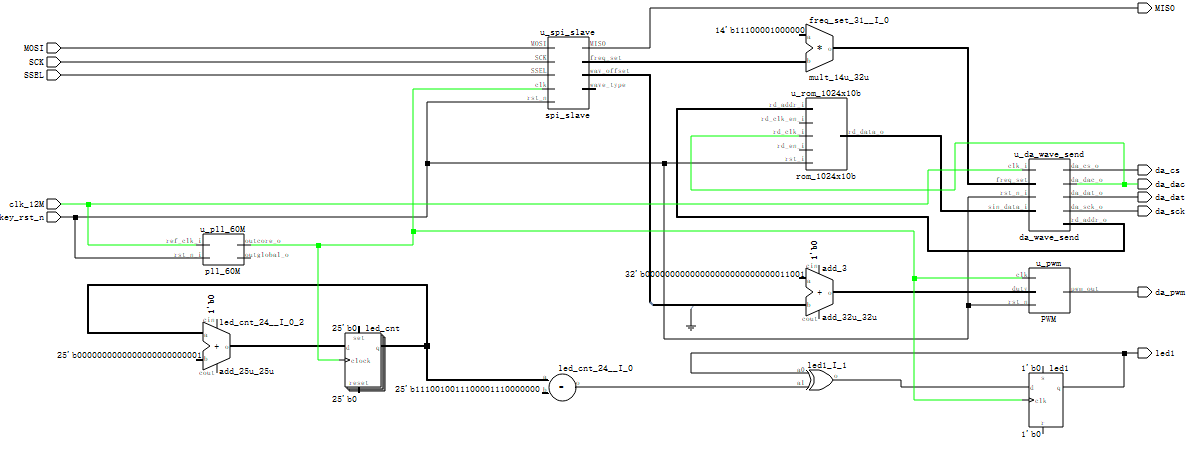

dsp主要由DDS模块、SPI接收模块、PWM模式发生器、AD5626驱动模块构成

DDS(Direct Digital Synthesizer)即数字合成器，是一种新型的频率合成技术，具有相对带宽大，频率转换时间短、分辨率高和相位连续性好等优点。较容易实现频率、相位以及幅度的数控调制，广泛应用于通信领域。DDS主要由相位累加器、相位调制器、波形数据表组成。

DDS的工作过程：

其中相位累加器由 N 位加法器与 N 位寄存器构成。每个时钟周期的时钟上升沿，加法器就将频率控制字与累加寄存器输出的相位数据相加，相加的结果又反馈至累加寄存器的数据输入端，以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。这样，相位累加器在时钟作用下，不断对频率控制字进行线性相位累加。即在每一个时钟脉冲输入时，相位累加器便把频率控制字累加一次。
相位累加器输出的数据就是合成信号的相位。相位累加器的溢出频率，就是DDS输出的信号频率。相位累加器输出的数据，作为波形存储器的相位采样地址，这样就可以把存储在波形存储器里的波形采样值经查表找出，完成相位到幅度的转换。波形存储器的输出数据送到D/A转换器，由D/A转换器将数字信号转换成模拟信号输出。

此次项目中使用了32位相位累加器，在DAC 更新参数时，触发波表数据的读取。波表的读取通过ROM模块实现，mem文件通过下面的python脚本产生。

import matplotlib.pyplot as plt
import numpy as np
ADDR_Bit = 10
Data_Bit = 12
P  = 0
Fs = 2**ADDR_Bit ## sample cnt
t= np.linspace(0,(Fs-1)/Fs,Fs)
#DC = 2**(Data_Bit-1)


DC = 1500
Gain = 1500
#Gain = 2**(Data_Bit-1)
sin_singal = Gain*np.sin(2*np.pi*t+np.pi*P/180)+DC
plt.figure(1)
plt.plot(sin_singal)
out_signal = []
outfile = open("sin_wav_4096.mem",'wt')
for i in range(Fs):
    outdata = int(np.ceil(sin_singal[i]))
    out_signal.append(outdata)
    outfile.write("%X\n"%outdata)
outfile.close()
plt.figure(2)
plt.plot(out_signal)

相位累加器代码如下：

reg [31:0] phase_acc; //phase cnt

wire[11:0] squre_da;
assign  squre_da = phase_acc[31]?8'hff:0;
//rom addr
assign rd_addr_o = phase_acc[31:22];

//phase addr
always @(posedge da_dac_o or negedge rst_n_i) begin
	if(rst_n_i == 1'b0)
		phase_acc <= 31'b0;
	else begin
			phase_acc <= phase_acc + freq_set;
	end
end

PWM模块代码如下： duty 范围0-100 这里通过电路计算主要使用25-35.

module PWM(
clk,
rst_n,
duty,
pwm_out
);
input clk;
input [6:0]duty;
input rst_n;
output reg pwm_out;
reg[7:0] count;

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin pwm_out<=0;count<=8'd0;end
	else begin
		if(count>=8'd100) count<=8'd0;
		if(count<8'd100) count<=count+8'd1;
		if(count<duty) pwm_out<=1'b1;
		if(count>=duty)pwm_out<=1'b0;
	end
end
endmodule

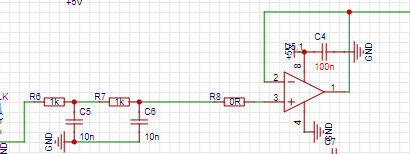

PWM产生1MHz的正弦波，占空比可调，通过两阶RC滤波后滤除高频分量产生直流信号,下图是通过ltspice进行仿真的波形，其中绿色代表PWM产生直流的波形。

FhdzMQX44qwNBtetAjUiD_GO4JnS
