FireBeetle 2 ESP32-E IoT 开发板

内容介绍

Funpack活动主页：https://www.eetree.cn/page/digikey-funpack

简介：

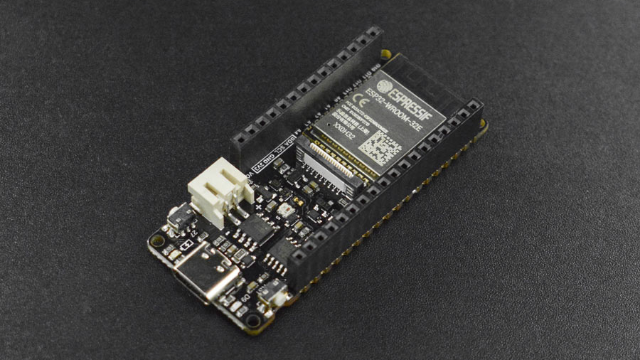

FireBeetle ESP32-E是一款基于ESP-WROOM-32E双核芯片的主控板，它专为IoT设计。

它支持WIFI和蓝牙双模通信并具有体积小巧、超低功耗、板载充电电路、接口易用等特性。可灵活的用于家庭物联网改装、工业物联网改装、可穿戴设备等等。

通过和IFTTT等物联网平台的连接，你可轻松制作出你独有的特色物联网智能家居系统。

FireBeetle ESP32-E深度支持ArduinoIDE编程，并且即将支持Scratch图形化编程及MicroPython编程。我们提供了详细的在线教程和应用案例，以及上千种免焊接的Gravity接口传感器与执行器，可轻松上手制作，大幅度降低你的学习时间。邮票孔的设计，让它可以方便的嵌入你设计的PCB上，大大缩减你的原型开发成本以及原型测试时间。

我们生产了两种版本的FireBeetle ESP32-E，未焊接版本与预焊接排母的版本，如果您打算使用Firebeetle盾板，FireBeetle Board ESP32-E(预焊排母版)更加适合您。

注意：FireBeetle 2与FireBeetle引脚与尺寸不兼容，且扩展板也不兼容。

产品外观指示图

Type-C: USB接口：4.75v-5.5v
pH2.0锂电池接口：3.5-4.2v
2/D9 LED灯：使用2/09号脚控制的LED灯
充电指示灯：指示充电方式的红色LED，通过三种方式指示充电状态：1充满电或末充电时熄灭2、充电时常亮3、USB供电，末连接锂电池时高频闪烁
RST复位引脚：单击复位按钮，将程序复位
5/D8 WS2812指示灯：使用5/D8引脚控制的WS2812RGB灯珠
低功耗焊盘：此焊盈专为低功耗设计，默认为连接状态，使用小刀轻轻刮粉中间的细线即可断开，断开后可降低500u4静态功耗，通过程序控制主控进入睡眠模式后可将功耗降低至131A。注意：焊盘断开后仅UsE方式供电可驱动RGE灯
GD显示接口：DFRobot专用显示屏接口，详情后文GD显示接口
ESP32模组：乐鑫公司推出的最新ESP32-E模组
按钮：连接27/D4的按钮

引脚布局

概述

FireBeetle ESP32-E多达22个物理GPIO，其中34-39仅用作输入管脚，其他的既可作为输入也可做为输出管脚。所有逻辑电压均为3.3V

Control：Fire Beetle的的使能以及复位引脚
Touch：具有电容触摸功能的引脚
Analog：具有模拟功能的引脚
Port PIN：芯片默认的物理引脚号，可直接使用此数字控制对应引脚
IDE：在 arduino IDE中，Fire Beetle 将引脚号码进行映射，也可直接使用此符号控制对应引脚
RTCPIN：Fire Beetle具有低功耗功能，在进入deepsleep模式下仅RTC pin可以被使用
Power：Fire Beetle将供电电源以及稳压后的3.3V电源通过引脚引出，方便用户使用
GND：Fire Beetle的公共接地引脚

特性：

DFRobot Firebeetle V2系类兼容，体积小巧仅25.4 × 60 mm
ESP32双核低功耗主控，WiFi+ BT4.0二合一
GDI显示接口，单线连接显示屏
板载充电电路以及PH2.0锂电池接口

性能描述：

作电压：3.3V
输入电压：3.3V~5V
支持低功耗：10uA
支持最大放电电流：600mA@3.3V LDO
支持最大充电电流：500mA
支持USB充电
处理器：Tensilica LX6双核处理器（一核处理高速连接；一核独立应用开发）
主频：240MHz
SRAM：520KB
Flash：4MB
Wi-Fi标准：FCC/CE/TELEC/KCC
Wi-Fi协议：802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)，A-MPDU和A-MSDU聚合，支持0.4us防护间隔
频率范围：2.4~2.5 GHz
蓝牙协议：符合蓝牙v4.2 BR/EDR和BLE标准
蓝牙音频：CVSD和SBC音频低功耗：10uA
工作电流：80mA（平均）
频率范围：2.4~2.5GHz
支持Arduino一键下载
支持micropython
片上时钟：40MHz晶振、32.768KHz晶振
数字I/O：10（arduino默认）
模拟输入：5（arduino默认）
SPI：1（arduino默认）
I2C：1（arduino默认）
I2S：1（arduino默认）
RGB_LED：5/D8
接口方式：FireBeetle V2系列兼容
工作温度：-40℃~+85℃
模块尺寸： 29.00mm×60.00mm
安装孔尺寸：M2安装孔外径2.0mm

配送清单：

FireBeetle 2 ESP32-E IoT 开发板(预焊排母版) x1
18pin-2.54mm间距排针 x1
18pin-2.54mm间距排母 x1
14pin-2.54mm间距排针 x1
14pin-2.54mm间距排母 x1
