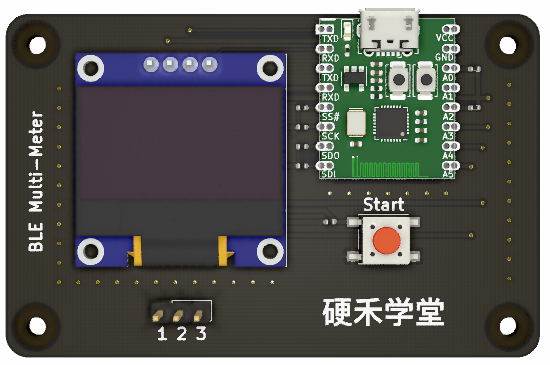

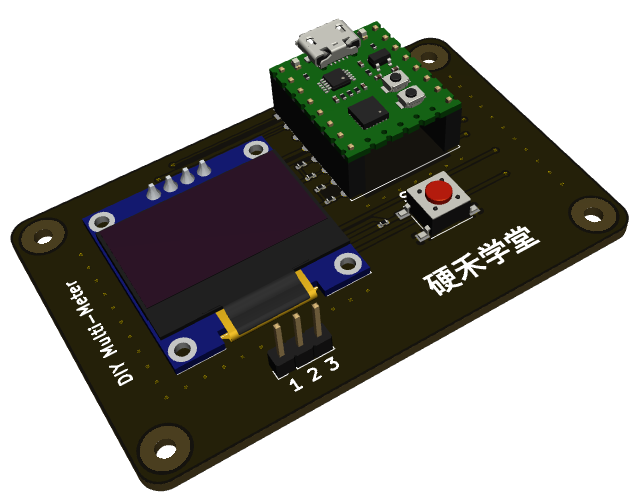

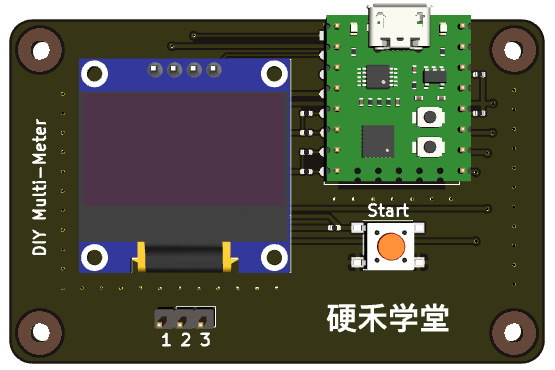

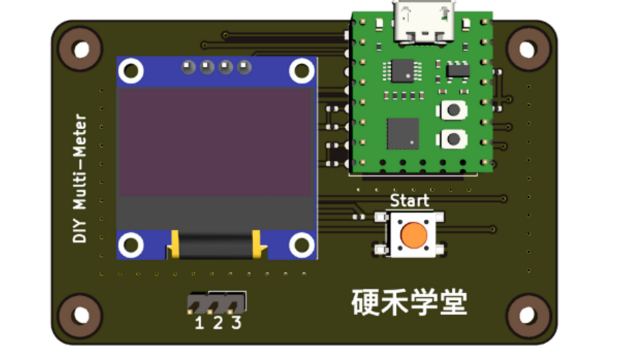

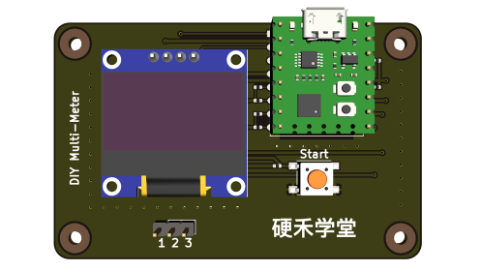

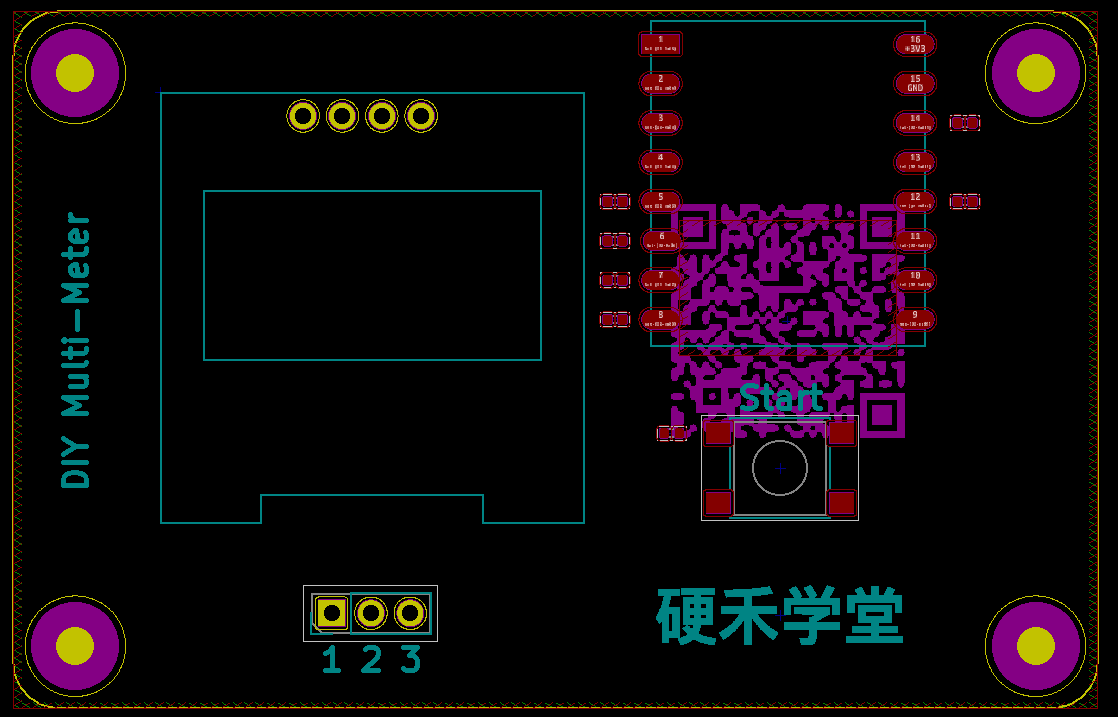

    DIY“万用表” - 元器件特性测试仪

    DIY“万用表” - 元器件特性测试仪

    进度
    98%

    时间

    2020年12月14日 00:00 - 2021年02月28日 00:00

    更新

    2021年01月19日

    标签

    • 嵌入式系统
    • 元器件特性测试
    • 万用表
    • CH579
    • BLE
    • 寒假在家一起练

    基本信息

    规则

    项目进度

    视频课程

    案例

    评论

    内容介绍

    软件 & 硬件

    元器件

    CH579

    CH579是集成BLE无线通讯的ARM内核32位微控制器。片上集成低功耗蓝牙BLE通讯模块、以太网控制器及收发器、全速USB主机和设备控制器及收发器、段式LCD驱动模块、ADC、触摸按键检测模块、RTC等丰富的外设资源。

    STM32G031

    ST的Arm Cortex-M0+微控制器,有64 KB Flash, 8KB RAM, 64MHz CPU, 2xUSART, timers, ADC, comm. I/F, 1.7-3.6V

    LPC824

    基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)

    软件

    C

    工具

    STM32CubeMX

    ST公司的图形化工具,可以非常方便地配置STM32微控制器和微处理器,以及相应的初始化C代码的生成。

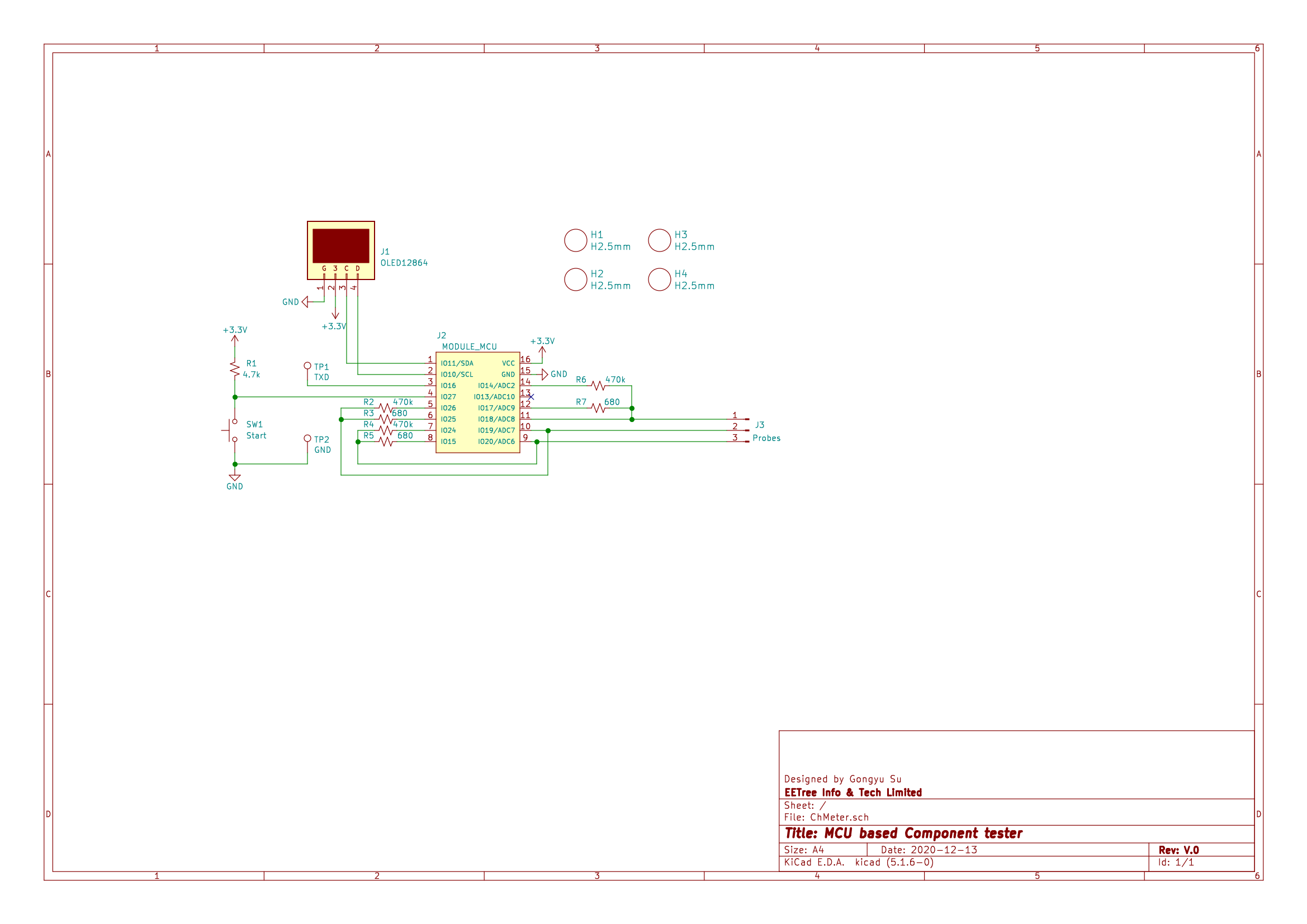

    电路图

    物料清单

    附件

    • SSD1315芯片手册.pdf

      128 x 64 OLED显示屏驱动器的数据手册 - PDF

    • 09-中景园电子0.96OLED显示屏STM32F030C8_IIC例程.zip

      OLED显示屏的参考例程

    • ChMeter.pdf

      元器件特性测试仪的原理图 - PDF

    参见2020年12月14日的微信公众号文章 -“寒假在家一起练”(2) - DIY元器件特性测试仪,玩起来就免购板费



    规则同DIY示波器的一样:

    1. 有兴趣玩的话,可以现在就下单购买,越早下单,我们越好备货,最近元器件的供货由于大环境的影响出现了各种问题,即便你现在正在忙着考研,也可以忙里偷闲先把准备工作做好了;
    2. 我们元旦过后立刻发货,1月8前保证都到达同学们手中,大家都收到板卡以后我们可以做一场直播培训,由过来人带着大家一起上手;
    3. 你可以在2月28号前完成我们规定的功能,并在电子森林的项目网站上将自己实现的项目发布、分享出来;
    4. 我们会在3月15号之前完成项目的评估,对于完成目标并且分享合格的参与者,退还购买本板卡的费用;
    5. 对于活动中表现突出的Top 5,我们将给予“硬禾优胜奖”的特别奖励



    针对这个项目平台,要“免费得”的条件:

    1. 本项目中需要实现的功能(2个月的时间应该能搞得定):
      • 通过编程完成对5种以上元器件特性的测量,比如:
        • 电阻
        • 电容
        • 电感
        • 二极管
        • 三极管
        • 能够自动识别元器件
      • 在OLED屏幕上通过图形化的界面显示各种元器件的符号及测量得到的信息
    2. 在电子森林项目网站(https://www.eetree.cn/explore/project)上传的内容包括:
      • 项目描述 - 项目需求、实现的思路、完成的功能及达到的性能、遇到的主要难题、未来的计划建议等,不少于1000字;
      • 项目的图片 - 3 ~ 5张;
      • 项目的源代码以及编译后可以运行的代码;
    3. 项目的演示视频,至少为2分钟,通过演示介绍自己实现的主要功能、操作方式。可以上传到B站、腾讯视频或优酷视频三种平台中的一个,并在电子森林上传的项目页面中通过iframe的方式链接进来

    试用第一批发货 更新发布于 2020年11月18日

    今天第一批100套发货

    直播:基于CH579的元器件特性测试仪开发指南及技术交流群 更新发布于 2020年11月23日

    为帮助大家尽快上手使用该测试仪进行编程,我们特邀请南京沁恒公司的工程师通过直播的方式给大家分享如何使用CH579以及如何实现元器件的特性测试。

    参与此项目的同学可以加入我们为此专门构建的技术交流群(文末有二维码),在开发过程中如有任何问题都可以在群里进行交流。



    硬禾学堂的直播链接地址,可回看

    FjhW_7VUNrh9-GMCdCSo1odnObJT

    内容简介

    首先介绍元器件特性测试仪所使用的CH579芯片的特性,硬件电路以及开发环境;然后讲解不同元器件的特性,并结合代码讲解它们的测试方法;接着简单介绍BLE协议的大致框架,以及基于TMOS操作系统开发BLE应用的流程;最后带领大家展望一下该元器件测试模块进一步的开发方向。




    图1  单个测试引脚的电路




    图2  测试NPN型三极管特性的电路图




    图3  BLE协议栈




    图4  BLE从机的属性表



    大纲内容

    1. 元器件特性测试仪硬件资源介绍

    2. CH579开发环境搭建

    3. 不同元器件(电阻、电容、电感、二极管、三极管、JFET、MOSFET)的特性以及软件实现

    4. BLE协议介绍,结合例程讲解BLE从机的开发流程

    5. 展望元器件特性测试仪进一步开发的方向



    讲师简介

    于浩然:南京沁恒微电子有限公司嵌入式开发工程师,参与过多个BLE项目的开发,对CH579的开发有一定经验。



    交流群


    补充了从Hackaday等网站上整理的与元器件特性测试相关的一些项目 更新发布于 2020年12月20日

    简易元器件性能/参数测试仪设计参考

    添加了硬禾学堂粉丝完成的元器件特性测试仪的演示视频 更新发布于 2021年01月13日

    这是我们前期基于CH579的活动中由网友上传分享的演示视频。

    直播回放:基于CH579的元器件特性测试仪开发指南

    介绍元器件特性测试仪所使用的CH579芯片的特性,硬件电路以及开发环境

    直播 - STM32G031的功能、设计流程、点灯、UART通信

    通过一个小时的直播课程给同学们介绍一下“寒假在家一起练”的2个项目中的核心控制器STM32G031的特点、应用、使用中要注意的要点及设计流程。

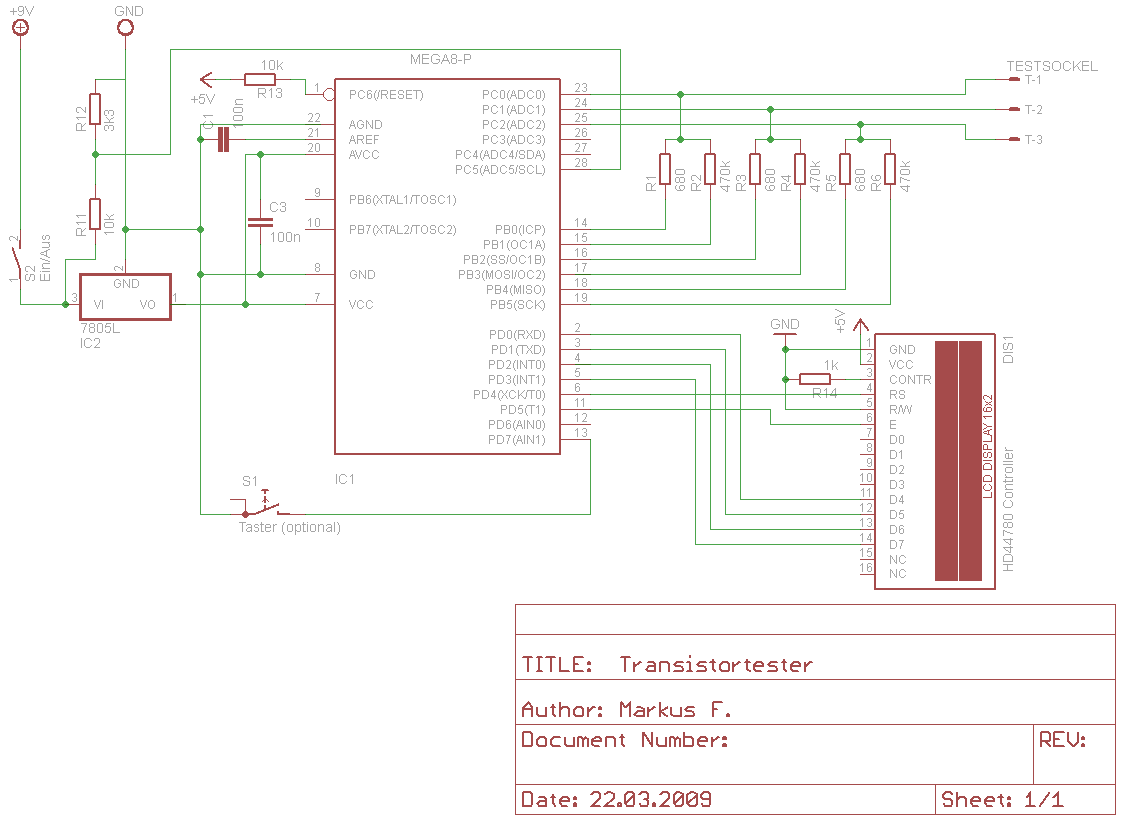

    元器件特性测试仪

    通过每一组引脚充电放电的导通情况判断大致的器件类型以及连接的引脚,并作测量

    测量ATMEGA8单片机IO口的输入输出内阻

    卓晴老师的一篇分析文章,这个对于测量其它单片机IO口的输入输出电阻也有借鉴作用。

    元器件测试仪的设计原理

    这是卓老师写的一篇文章,原标题为“电子小帮手的设计原理”,转载在此帮助参加我们活动的同学理解各种元器件的测量机理。

    DIY元器件特性测试仪

    可选CH571F、LPC824或STM32G031中任何一款控制器,实现电阻、电容、电感、二极管、三极管等常用元器件的特性测试。
