一、项目介绍：

本项目基于 NXP FRDM-MCXN236 开发板，通过 I2C 总线连接 SHT20 温湿度传感器，实现周期性环境数据采集，并通过调试串口输出采集结果，同时用板载 RGB LED指示系统运行状态，采集刷新周期为 1 秒(可调整)。

项目完整实现了活动要求的四项功能：

1. 通过 I2C 读取传感器数据：使用 LPI2C2 主机，按 SHT2x 协议（保持模式 + CRC‑8 校验）读取温度与湿度；
2. 周期采集环境信息：主循环以固定 1000ms 节拍采集；
3. 通过串口输出采集结果：LPUART4 @115200，逐行打印 [T=..C RH=..%]；
4. 使用 LED 指示系统运行状态：绿色 LED 每次成功采集翻转一次（心跳），红色 LED 在采集失败时闪烁报警，且数据刷新周期不大于 1 秒。

实测运行效果（串口原文）：

[BOOT] FRDM-MCXN236 SHT20 environmental monitor
[T=28.01C RH=61.02%] seq=67
[T=28.01C RH=61.05%] seq=68
[T=28.02C RH=60.99%] seq=70

即采集到约 28.0 ℃、61 %RH 的室内环境数据，稳定运行、刷新周期 1 秒。

二、使用到的硬件介绍：

开发板用到的资源

• LPI2C2（LP_FLEXCOMM2）：I2C 主机，100 kHz，PIO4_0 = SDA、PIO4_1 = SCL，时钟源 FRO12M（12 MHz）；
• LPUART4（LP_FLEXCOMM4）：调试串口，115200‑8‑N‑1，PIO1_8 = TX / PIO1_9 = RX；
• GPIO4：板载 RGB LED，PIO4_18 = 红、PIO4_19 = 绿（低电平点亮，可用 PIO4_17 蓝）；
• SysTick：1 ms 定时中断，作为软件毫秒时基；
• MCU‑Link：下载调试 + 虚拟串口。

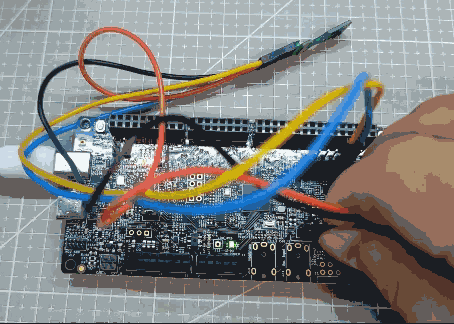

 硬件接线（mikroBUS J5）

FRDM‑MCXN236 的 mikroBUS 插座把板载传感器 I2C 直接引出，接线非常方便：

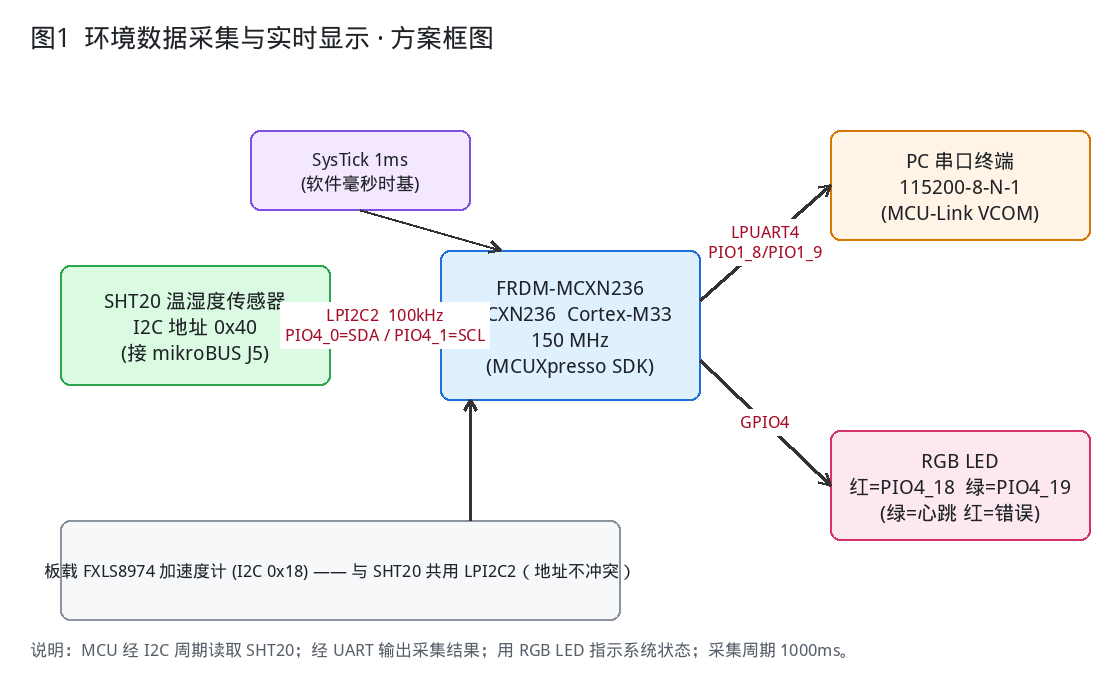

三、方案框图和设计思路介绍

设计思路

整体采用“分层 + 轮询”的裸机方案，共分三层：

1. 驱动层（sht20.c/.h）：只关心 SHT20 协议，对上层提供 SHT20_Init()、
   SHT20_ReadTemperature()、SHT20_ReadHumidity()、SHT20_ReadBoth() 四个接口。
2. 板级初始化层（pin_mux.c、peripherals.c/.h、hardware_init.c）：负责引脚复用、
   时钟（FRO12M → FLEXCOMM2/4）、LPI2C2 主机初始化、SysTick 时基、调试串口初始化。
3. 应用层（led_blinky.c 主程序）：以 1 秒为节拍调用驱动，组织“采集 → 串口输出 → LED 指示”。

关键设计取舍：

• 协议模式：SHT2x 支持“保持模式（hold master，0xE3/0xE5）”与“非保持模式（0xF3/0xF5）”。
  本项目采用保持模式：主机一次传输即可完成“发命令 + 重复起始 + 读回 3 字节”，
  测量期间由传感器拉低 SCL 自动等待，实现最简洁，也便于 CRC 校验。
• 数据完整性：每次测量读回 MSB, LSB, CRC 三字节，用 CRC‑8（多项式 0x31）校验，避免误读。
• 周期节拍：用 SysTick 累加毫秒计数 g_ms，主循环把下一次采样对齐到固定节拍，
  保证实际输出周期稳定为 1 秒（满足“不大于 1 秒”）。
• 状态指示：绿=心跳/正常，红=错误，语义清晰，便于无串口时快速判断系统是否在跑。
• 健壮性：加入 I2C 总线恢复（详见第六节），解决“总线被从机占用卡死”的经典问题。

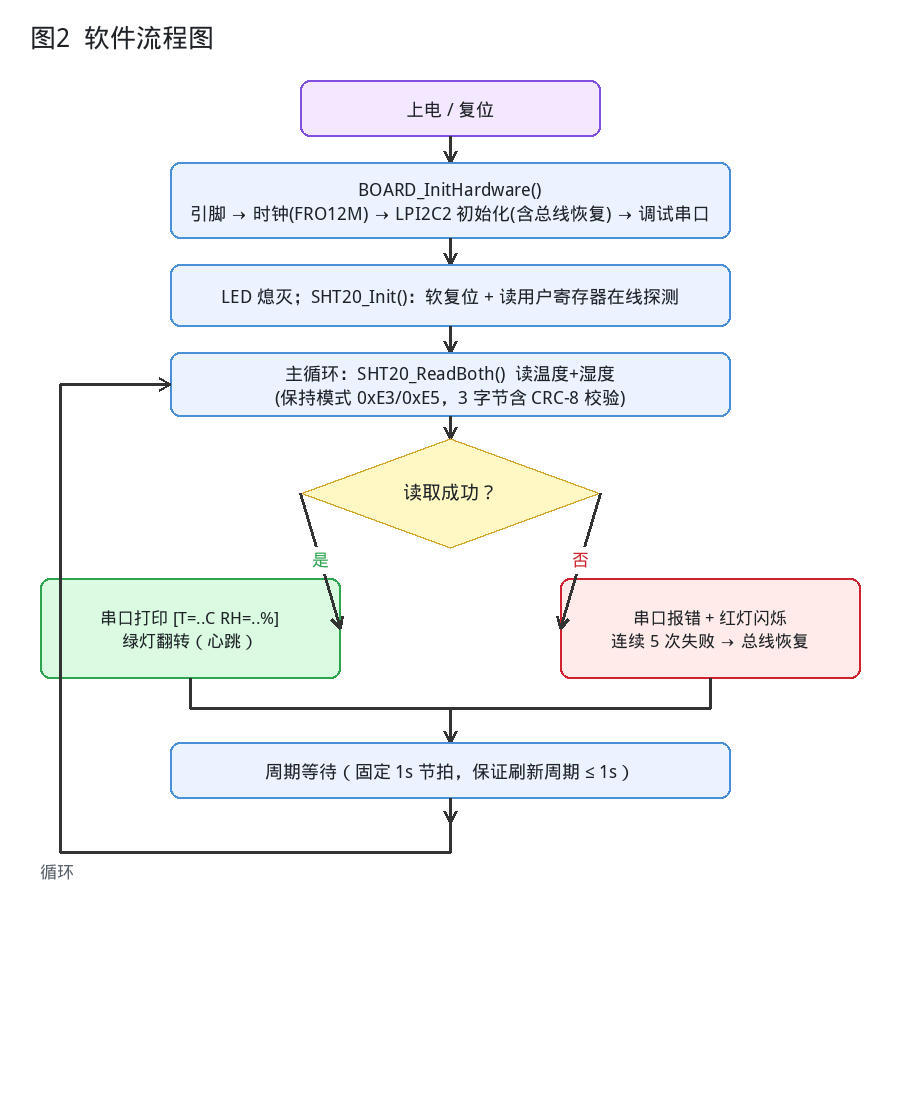

四、软件流程图

五、关键代码介绍

（1）SHT20 读取（保持模式 + CRC‑8 校验）——sht20.c

/* 发送命令并紧接重复起始读取：START + addr(W) + cmd + RESTART + addr(R) + data */
static status_t SHT20_ReadWithCommand(uint8_t cmd, uint8_t *data, uint32_t dataSize)
{
    lpi2c_master_transfer_t xfer = {0};
    xfer.slaveAddress   = SHT20_I2C_ADDR;   /* 0x40 */
    xfer.direction      = kLPI2C_Read;
    xfer.subaddress     = cmd;              /* 0xE3/0xE5（保持模式） */
    xfer.subaddressSize = 1U;
    xfer.data           = data;
    xfer.dataSize       = dataSize;         /* 3 字节：MSB, LSB, CRC */
    xfer.flags          = kLPI2C_TransferDefaultFlag;
    return LPI2C_MasterTransferBlocking(SHT20_I2C_BASE, &xfer);
}

/* CRC-8：多项式 0x31（x^8+x^5+x^4+1），初值 0x00（SHT2x 数据手册） */
static uint8_t SHT20_Crc8(const uint8_t *data, uint32_t len)
{
    uint8_t crc = 0x00U, bit; uint32_t i;
    for (i = 0U; i < len; i++) {
        crc ^= data[i];
        for (bit = 0U; bit < 8U; bit++)
            crc = (0u != (crc & 0x80U)) ? (uint8_t)((crc << 1U) ^ 0x31U) : (uint8_t)(crc << 1U);
    }
    return crc;
}

温湿度换算（数据手册公式）：

/* T(°C)  = -46.85 + 175.72 * S / 2^16 */
*temperature = -46.85f + 175.72f * ((float)raw / 65536.0f);
/* RH(%)  = -6.0   + 125.0  * S / 2^16（限幅 0~100） */
rh = -6.0f + 125.0f * ((float)raw / 65536.0f);

（2）周期采集 + 串口输出 + LED 指示——led_blinky.c

int main(void)
{
    BOARD_InitHardware();                       /* 引脚->时钟->LPI2C2/SysTick->调试串口 */
    PRINTF("\r\n[BOOT] FRDM-MCXN236 SHT20 environmental monitor\r\n");
    LED_RED_OFF(); LED_GREEN_OFF();
    if (SHT20_Init() != kStatus_Success) { PRINTF("[ERR] SHT20 init failed\r\n"); LED_RED_ON(); }

    while (1) {
        status = SHT20_ReadBoth(&temperature, &humidity);
        if (status == kStatus_Success) {
            PRINTF("[T=%.2fC RH=%.2f%%] seq=%u\r\n", (double)temperature, (double)humidity, seq);
            LED_RED_OFF(); LED_GREEN_TOGGLE();          /* 绿灯心跳 */
        } else {
            PRINTF("[ERR] sensor read failed (status=%d)\r\n", (int)status);
            LED_GREEN_OFF(); LED_RED_TOGGLE();          /* 红灯闪烁 */
            if (++failCount >= 5U) { BOARD_I2C_Recover(); failCount = 0U; }  /* 总线恢复 */
        }
        /* 对齐到固定 1s 节拍 */
        nextTick += 1000U;
        while ((int32_t)(g_ms - nextTick) < 0) { }
    }
}

（3）I2C 总线恢复（稳健性关键）——peripherals.c

/* 9 个 SCL 时钟 + 一个 STOP，使占用总线的从机释放 SDA */
static void LPI2C2_ReleaseBus(void) {
    /* P4_0/P4_1 临时切 GPIO：SCL 输出、SDA 输入(保留上拉) */
    ...
    for (i = 0U; i < 9U; i++) { GPIO_PinWrite(GPIO4,1,0); delay; GPIO_PinWrite(GPIO4,1,1); delay; }
    /* STOP：SCL 高时 SDA 由低变高 */
    ...
    /* 恢复 I2C 复用 */
}
void BOARD_I2C_Recover(void) { LPI2C2_ReleaseBus(); LPI2C_MasterInit(LPI2C2, &cfg, 12000000U); }

六、功能展示图及说明

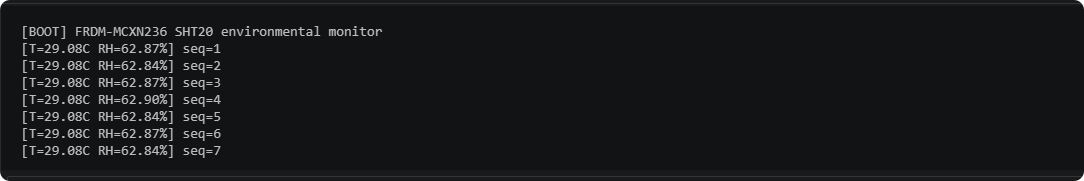

1. 串口输出

2. LED 指示：正常运行时绿色 LED 每秒翻转（心跳）；读取失败时红色 LED 闪烁。

3. 实测数据：室内环境下温度约 28.0 ℃、相对湿度约 61 %RH，数据连续稳定。

七、项目中遇到的难题及解决方法

难题 1：I2C 总线“卡死”，所有传输返回 900（BUSY）——最耗时的一个坑

• 现象：程序一上电，读写 SHT20 始终返回 status=900（kStatus_LPI2C_Busy）。为定位问题，我把工程里 NXP 官方的板载加速度计例程（读 FXLS8974，同一 LPI2C2 总线）也烧进去，同样失败；说明总线硬件本身完好。
• 排查：用软件回读寄存器确认引脚配置正确（PCR=Alt2+上拉、开漏正确），并把 SDA 临时切成 GPIO 输入观察，发现 SDA 一直被拉低（关掉主机、切成输入仍为低，推挽驱动高也拉不起来），因此判断是总线被某个从机占用。
• 根因：I2C 传输是“起始→地址→数据→停止”的完整序列；当主机在一次传输未完成时被复位
  （调试时反复烧录/复位极易发生），从机收不到停止条件，便继续占用总线、把 SDA 拉低，之后所有传输都判“总线忙”。这是 I2C 的经典“总线挂死”，与传感器和接线无关。
• 解决：加入总线恢复——把 SCL 临时切为 GPIO，发送 9 个时钟脉冲 + 一个 STOP强制从机释放总线，再重新初始化 I2C 主机；并在连续 5 次读取失败时自动重做一次。加入后立即恢复正常读数。
• 预防：任何可能中途复位主机的操作后先做总线恢复；对 I2C 读写加超时与重试。

难题 2：SysTick 时基与实际时钟不符

• 现象：配置工具按 48 MHz 生成的 SysTick 是 10 ms，但工程实际用 FRO12M（12 MHz）启动，实际中断约 40 ms，时基不准。
• 解决：按实际时钟重算——SYSTICK0_CLK_FREQ = 12000000、SYSTICK0_TICKS = 12000（1 ms）。

难题 3：串口完全没有输出

• 现象：固件已运行，但串口无任何输出。
• 根因：原始 led_blinky 示例不使用串口，pin_mux.c 里没有配置 LPUART4 的引脚。
• 解决：在引脚配置中补上 PIO1_8/PIO1_9（FC4，Alt2），并确保初始化调试串口。

难题 4：新增引脚组不生效

• 现象：I2C 引脚配好了却不工作。
• 根因：hardware_init.c 调用的是 BOARD_InitPins()，而新增的引脚组挂在BOARD_InitBootPins() 下。
• 解决：改为调用 BOARD_InitBootPins()。

难题 5：浮点不打印小数

• 现象：PRINTF("%.2f", x) 输出不正确。
• 根因：SDK 调试串口默认不开启浮点打印。
• 解决：在 CMakeLists.txt 中加入 -DPRINTF_FLOAT_ENABLE=1（及 PRINTF_ADVANCED_ENABLE=1）。

八、心得体会

这次活动让我完整走了一遍“从需求到真机跑通”的嵌入式开发流程，收获主要体现在：

第一，“现象 ≠ 根因”。一开始 I2C 一直报“总线忙”，我第一反应是接线或传感器坏了，但通过“换一个已知良好的例程（板载加速度计）对比”这一关键实验，排除了硬件与自身代码，才把方向锁定到“总线状态被破坏”。这让我体会到：遇到问题要用实验去二分、去隔离变量，而不是凭直觉猜。

第二，协议细节决定成败。SHT20 的保持/非保持模式、CRC 多项式、状态位清零、温湿度换算式等，任何一个弄错都会得到错误数据；我通过对照数据手册逐条实现并校验最终读数稳定合理。这说明“对着手册写驱动”比“抄一段能用就行”可靠得多。

第三，稳健性同样重要。能读到数据只是第一步，还要考虑异常（拔线、复位、总线卡死）时系统不崩、能自愈、能提示。因此我加上了总线恢复与失败计数重试，让系统更“抗造”。接下来我打算继续完善：把采集数据接入显示屏做实时曲线、增加按键交互与参数配置、并把 I2C 访问改为带超时/中断的方式，进一步降低 CPU 占用。感谢 NXP 与电子森林提供这次机会，也感谢 DigiKey 的支持，让我在真实硬件上完成了第一个完整的 I2C 传感器项目。
