Funpack5-4 - 基于 MCXN236 实现环境监测
一、项目介绍
本项目基于NXP FRDM-MCXN236开发板，配合SI1133光照/UV传感器、SHTC3温湿度传感器、DS3231高精度RTC及24C32 EEPROM，构建了一套功能完整的桌面环境监测系统。系统以1秒为周期采集环境数据，通过串口终端以TUI（文本用户界面）形式实时显示时间、温湿度、光照和UV指数，支持单按键时间调整、掉电时间保持、EEPROM读写验证等功能。
系统的核心设计目标是“在有限的硬件资源下实现信息密度高、交互友好的人机界面”。为此，项目充分利用了MCXN236的硬件I2C、GPIO中断、DWT周期计数器等外设，并在软件层面实现了无闪烁串口刷新、RTC秒驱动节拍、单按键多模式交互等机制。最终效果是在标准80列串口终端上呈现一个类似仪表盘的信息面板，操作直观，响应流畅。
选题动机很直接：这一期活动的任务 1（电子时钟设计）和任务 2（环境数据采集与显示）在硬件资源上高度重叠——都需要 RTC、都需要 I²C 传感器、都需要串口输出和 LED 状态指示。与其做成两个割裂的小 demo，不如把它们合并成一个真正能长期挂在桌面上运行的环境监测终端：时间由 DS3231 提供且掉电不丢，环境量由 SHTC3 与 SI1133 提供，人机交互由板载单按键加板载 LED 完成，数据出口是串口。这样一个系统同时满足了两个任务的功能点，也更接近实际产品的形态。
1.1 完成度对照
活动要求 | 本项目实现情况 |
|---|---|
任务2-1 通过 I²C 读取传感器数据 | ✅ 使用 LPI2C2，挂载 4 颗器件，并实现开机总线扫描 |
任务2-2 周期性采集环境信息 | ✅ 每 3 秒采集一轮温湿度 / 光照 / 紫外 / 芯片温度 |
任务2-3 通过串口输出采集结果 | ✅ LPUART4 @115200，输出带颜色与进度条的 TUI 界面 |
任务2-4 使用 LED 指示系统运行状态 | ✅ 板载红色 LED 三态状态机（运行 / 编辑 / 故障） |
任务2-5 数据刷新周期不大于 1 秒 | ✅ 界面刷新由 RTC 秒跳变驱动，稳定 1 Hz |
任务1-1 使用 RTC 获取系统时间 | ✅ DS3231，含振荡停止标志（OSF）检测与自动初始化 |
任务1-2 显示当前时分秒 | ✅ TUI 顶栏显示 |
任务1-3 使用按键实现时间调整 | ✅ 单按键：短按 +1、双击 −1、长按切换字段并保存 |
任务1-4 通过串口输出当前时间 | ✅ 与传感器数据同屏输出 |
任务1-5 掉电后时间能够保持 | ✅ DS3231 板载纽扣电池供电，MCU 掉电时间不丢 |
扩展-1 支持多种传感器接入 | ✅ 温湿度 + 光照 + 紫外 + RTC 温度 + EEPROM，共 4 类器件 |
二、硬件介绍

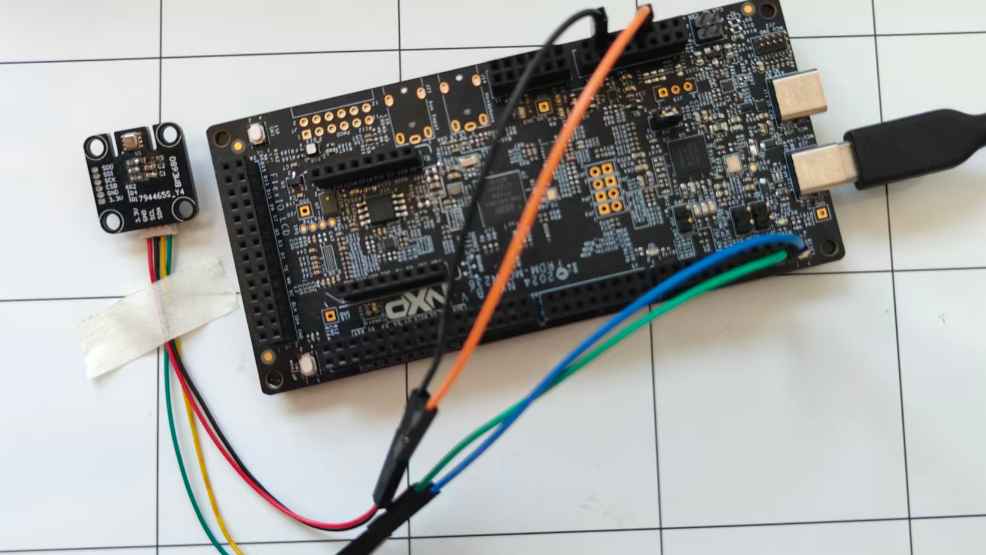

2.1 主控开发板：FRDM-MCXN236
FRDM-MCXN236 是 NXP 面向工业与消费物联网应用推出的紧凑型、可扩展开发板，核心是 MCX N236 微控制器：
- 内核：Arm Cortex-M33，主频最高 150 MHz，支持 TrustZone 与 DSP 指令
- 存储：1 MB 双组 Flash（支持完整 ECC），352 KB ECC RAM
- 加速器：集成 SmartDMA，可在不占用 CPU 的情况下搬运外设数据
- 安全：内置 EdgeLock 安全区域，是带独立安全内核、专用 ROM 与安全 RAM 的片上硬件安全子系统
- 板载资源：MCU-Link 调试器（USB-C 一线完成供电 / SWD 调试 / VCOM 虚拟串口 / USB-to-SPI·I²C 桥接）、RGB 三色 LED、用户按键、QSPI Flash、Arduino / mikroBUS / FRDM 标准扩展接口
- 开发环境使用MCUXpresso IDE（v25.6），基于MCUXpresso SDK进行裸机开发
本工程使用 MCUXpresso Config Tools 生成的 BOARD_InitBootClocks() 时钟配置，内核时钟为 FRO HF 48 MHz。之所以没有拉到 150 MHz，是因为本项目的瓶颈完全在 I²C（100 kHz）和串口（115200 bps）上，48 MHz 已经严重过剩，降频可以显著降低功耗——这也正好契合 MCX N236"面向超低功耗电池供电 IoT"的定位。程序启动时会调用 Startup_PrintClocks() 把实测的 Core / Bus / FRO12M / FRO_HF / I²C SCL / SysTick / DWT 频率全部打印到串口，方便随时核对时钟树是否符合预期。
2.2 板载外设与引脚分配
资源 | 实例 | 引脚 | 说明 |
|---|---|---|---|
调试串口 | LPUART4 | P1_8 (RX) / P1_9 (TX) | 115200-8-N-1，时钟源 FRO12M 挂 FLEXCOMM4，经 MCU-Link 转 USB VCOM |
传感器总线 | LPI2C2 | P4_0 (SDA) / P4_1 (SCL) | 100 kHz，时钟源 FRO12M 挂 FLEXCOMM2 |
状态指示 LED | GPIO4 | P4_18（红色） | 低电平点亮，三态状态机驱动 |
用户按键 | GPIO0 | P0_6（SW3） | 双边沿中断，向量 |

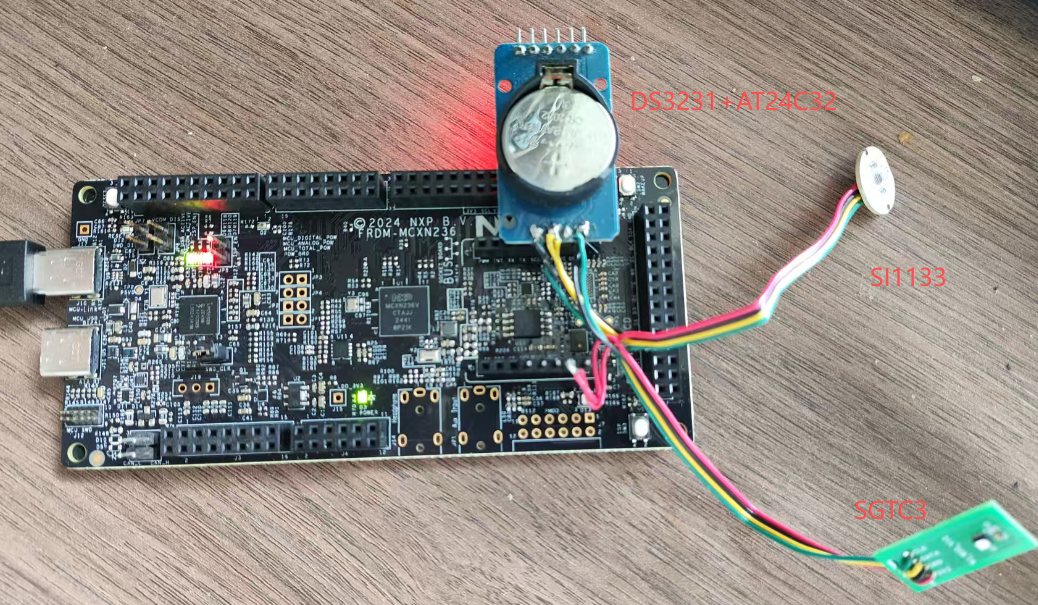

2.3 I²C 传感器与外围器件
四颗器件全部挂在同一条 LPI2C2 总线上，通过 7 位从机地址区分：
① SHTC3（地址 0x70）—— 数字温湿度传感器
Sensirion 出品的超低功耗数字温湿度传感器，16 位分辨率，典型精度±2% RH和±0.2°C，工作范围-40°C至125°C，采用2×2×0.75 mm DFN封装，I2C地址0x70。SHTC3需要先发唤醒命令，然后发测量命令等待约12ms，再读取6字节数据（温度高/低/CRC、湿度高/低/CRC）。采用"命令字"式接口（而非寄存器地址式），每条命令 16 位：0xEFC8 读 ID、0x3517 唤醒、0xB098 休眠、0x805D 软复位、0x7866 触发一次"温度优先、关闭时钟拉伸"的正常模式测量。测量结果为 6 字节（温度 MSB/LSB + CRC，湿度 MSB/LSB + CRC），每字节组都带 CRC-8 校验（多项式 0x31，初值 0xFF）。典型转换时间约 12 ms，休眠电流仅数百 nA，非常适合电池供电场景。
② SI1133（地址 0x55）—— 紫外指数 / 环境光传感器
Silicon Labs 的光学传感器，集成双23位ADC和高灵敏度紫外/可见光/红外光电二极管阵列，环境光分辨率优于100 mlx，动态范围可达128 klx，支持I2C接口，工作电压1.62–3.6 V。它不是简单读寄存器就能拿到物理量，而是内部有 4 个 ADC 通道，需要配置通道列表与每个通道的 ADCCONFIG / ADCSENS / ADCPOST 参数，触发 FORCE_CH 命令后等待转换完成，再读回 4 组 24 位有符号原始值，最后用 Silicon Labs 官方给出的多项式系数做定点运算换算成 lux 和 UVI。本项目的通道分配为：CH0 = UV、CH1 = 可见光高增益、CH2 = 红外、CH3 = 可见光低增益。
③ DS3231（地址 0x68）—— 高精度实时时钟
Maxim（现 ADI）的温补晶振 RTC，精度 ±2 ppm（0 ℃~40 ℃），远优于普通 RC 振荡方案。板上带纽扣电池，主电源断开后时钟继续走，这是任务 1"掉电后时间保持"要求的关键。片内还集成了一个温度传感器，可用于读取芯片结温。寄存器采用 BCD 编码，状态寄存器的 OSF（Oscillator Stop Flag，0x80）位用于指示振荡器是否曾停振——如果电池耗尽或首次上电，OSF 会被置位，此时读出的时间是无效值，必须重新设置。
④ AT24C32（地址 0x57）—— I²C EEPROM
32 Kbit（4 KB）串行 EEPROM，32 字节页写。用于存储历史环境数据与配置参数。写操作有内部写周期（约 5 ms），期间器件不应答，需要等待；跨页写入必须由软件拆分，否则会回卷覆盖页首数据。与DS3231位于同一模块上，I2C地址由A0/A1/A2引脚决定，本模块默认为0x57。
板载 FXLS 加速度计（0x18）也在同一条总线上，本项目的开机总线扫描会把它一并列出，但当前功能未使用。
三、方案框图与设计思路
3.1 系统框图
┌─────────────────────────────────────────────────────┐
│ FRDM-MCXN236 │
│ │
│ ┌────────────────┐ ┌────────────────┐ │
│ │ LPI2C5 主机 │ │ GPIO (SW/LED) │ │
│ └───────┬────────┘ └────────┬───────┘ │
│ │ │ │
│ ┌────┴───────┬─────────┬────┴────┐ │
│ │ │ │ │ │
│ ▼ ▼ ▼ ▼ │
│ SI1133 SHTC3 DS3231 24C32 │
│ 0x55 0x70 0x68 0x57 │
│ (光照/UV) (温湿度) (RTC) (EEPROM) │
│ │
│ ┌──────────────────────────────┐ │
│ │ LPUART/FLEXCOMM4 (调试串口) │ │
│ └──────────────┬───────────────┘ │
└─────────────────┼───────────────────────────────────┘
│
USB虚拟串口
│
▼
PC (MobaXterm)
串口TUI显示
3.2 软件分层
┌────────────────────────────────────────────────┐
│ 应用层 main.c：TUI 绘制 / 状态机 / 交互调度 │
├────────────────────────────────────────────────┤
│ 驱动层 shtc3.c si1133.c ds3231.c │
│ eeprom24c32.c │
│ —— 统一 handle 结构 + 函数指针回调 │
├────────────────────────────────────────────────┤
│ 板级层 board.c / hardware_init.c / pin_mux.c │
│ clock_config.c / peripherals.c │
├────────────────────────────────────────────────┤
│ SDK 层 fsl_lpi2c fsl_gpio fsl_clock │
│ fsl_debug_console fsl_lpflexcomm │
└────────────────────────────────────────────────┘

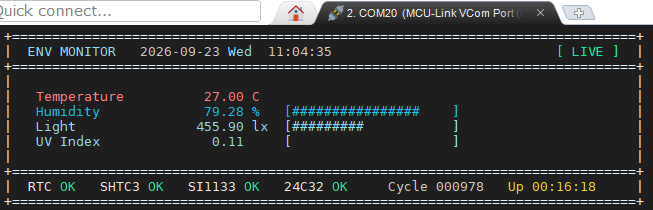

为什么用串口TUI而不是LCD？ 项目目标是“环境监测”，信息展示是核心需求。串口终端零额外硬件成本，且通过ANSI转义码可以实现光标定位、颜色和局部刷新，信息密度远高于小尺寸LCD。代价是需要处理闪烁和残留字符问题，这恰好是软件设计的重点。
统一I2C回调接口。 四个传感器的寄存器访问协议差异很大：DS3231用1字节寄存器地址，24C32用2字节，SHTC3需要先发16位命令再读，SI1133有命令-响应状态机。如果每个驱动都直接操作LPI2C寄存器，代码会非常冗长。项目采用回调函数指针方案，每个驱动只依赖两个函数指针I2C_SendFunc和I2C_ReceiveFunc，都指向BOARD_LPI2C_Send/Receive，极大简化了驱动移植和总线复用。
typedef struct {
shtc3_i2c_send_t I2C_SendFunc;
shtc3_i2c_recv_t I2C_ReceiveFunc;
uint8_t slaveAddress; /* 7-bit address, default 0x70 */
} shtc3_handle_t;
RTC秒驱动节拍。 最初用 SDK_DelayAtLeastUs(1000000U) 实现1秒刷新，但传感器读取耗时导致实际周期波动在1.25秒左右，秒数有时跳1有时跳2。改为每20ms轮询一次RTC秒寄存器，只有秒值变化时才执行刷新，实现了与RTC严格同步的节拍。
单按键多模式交互。 板载只有一个按钮，需要完成“进入编辑、加/减数值、切换字段、保存退出”四种操作。方案是：短击（<1s）= +1，双击（<350ms内两次短击）= -1，长按（≥1s）= 下一字段。长按在按住满1秒时立即触发，无需松手，用户感知更灵敏。
TUI无闪烁刷新。 每行动态内容先构建到缓冲区，再用单次PRINTF配合\033[row;1H光标定位发送。设置每行diff缓存，如果内容与上一帧完全相同则跳过发送，静止的数字不产生任何串口流量。
3.3 数据流与调度策略
整个系统是单线程轮询 + 中断打标记的裸机架构，没有上 RTOS，理由是本项目的实时性要求非常宽松（最快 1 Hz 刷新），引入 RTOS 反而增加复杂度和 RAM 开销。
调度上做了三级时间分层：
- 20 ms 软 tick（主循环末尾
SDK_DelayAtLeastUs(20000U, ...)）—— 驱动按键长按识别、LED 状态机、编辑态闪烁 - 1 Hz 界面刷新（由 RTC 秒值变化触发）—— 保证任务 2"刷新周期不大于 1 秒"
- 3 s 传感器采集（由
cur_sec % 3 == 0触发）—— 与 SI1133 单次测量约 200 ms 的耗时相匹配，避免刷新卡顿
这里有个容易踩的坑：SI1133 的一次完整测量需要 200 ms 以上（force_measurement 后先 Delay_Ms(200)，再轮询 IRQ_STATUS）。如果每 1 秒都去读光照，界面就会有明显的顿挫感。把传感器采集降到 3 秒一次、界面刷新保持 1 秒，时间的秒针依旧平滑走动，观感上就完全没有卡顿——这是把"显示"和"采集"两个周期解耦后得到的效果。
此外还设计了RTC 失效降级路径：一旦 DS3231 读取失败（okRtc 清零），刷新触发源自动切换为主循环计数（每 50 次循环刷新一次），LED 转入 5 Hz 快闪，界面顶栏显示红色 RTC not available，时间字段显示 ----。系统不会因为一颗器件故障而整机停摆。
四、调试软件介绍
工具 | 版本 / 说明 | 用途 |
|---|---|---|
MCUXpresso IDE | 25.6.136 | 主开发环境，基于 Eclipse，负责工程管理、编译、下载、在线调试 |
MCUXpresso SDK | 工程内 | 提供 |
MCUXpresso Config Tools | IDE 内置插件 | 图形化生成 |
MCU-Link 调试器 | 板载，CMSIS-DAP | 通过 USB-C 一线完成 SWD 烧录调试 + VCOM 虚拟串口，无需外接调试器和 USB-TTL |
串口终端 | 115200-8-N-1 | 需支持 ANSI 转义序列（推荐 MobaXterm / Windows Terminal / PuTTY），用于显示 TUI 界面 |
调试手段上，本项目大量使用了串口打印做运行时诊断，因为很多问题（I²C 不应答、时钟配错、器件 ID 不符）用断点很难复现。为此在启动阶段专门写了两个自检函数：
Startup_PrintClocks()：运行时读取并打印全部时钟节点的实际频率，一次性确认时钟树配置是否正确Startup_ScanI2C()：扫描 0x08~0x77 全部地址，对每个应答的地址尝试识别器件名并打印
static void Startup_ScanI2C(void)
{
PRINTF("\r\nI2C bus scan:\r\n");
int found = 0;
for (uint8_t a = 0x08; a < 0x78; a++) {
uint8_t dummy = 0;
if (BOARD_LPI2C_Receive(BOARD_ACCEL_I2C_BASEADDR,
a, 0, 0, &dummy, 1) == kStatus_Success) {
PRINTF(" 0x%02X | %s\r\n", a, DeviceName(a));
found++;
}
}
PRINTF("Total %d I2C device(s) found\r\n", found);
}
这个扫描函数在调试初期帮了大忙——接错线、地址跳线不对、上拉缺失，都会在扫描结果里立刻暴露出来，比单步调试快得多。
五、软件流程图与关键代码
5.1 总体流程
┌──────────────┐
│ 上电复位 │
└──────┬───────┘
▼
┌───────────────────────┐
│ BOARD_InitHardware() │ 引脚/时钟/调试串口
│ BOARD_Accel_I2C_Init()│ LPI2C2 @100kHz
│ dwt_init() │ DWT CYCCNT 毫秒时基
│ SW3 双边沿中断使能 │
│ LED 引脚初始化 │
└───────────┬───────────┘
▼
┌───────────────────────┐
│ 阶段一：启动自检(文本) │
│ · 打印时钟树 │
│ · 扫描 I²C 总线 │
│ · SI1133_Init │
│ · SHTC3_Init │
│ · DS3231_Init │
│ └ OSF置位?→用编译时间初始化 │
│ · EEPROM24C32_Test │
│ └ 页内写+跨页写回读 │
└───────────┬───────────┘
▼
┌───────────────────────┐
│ 阶段二：进入 TUI │
│ 隐藏光标 / 清屏 │
│ 绘制静态边框 │
│ ※ 此后禁止任意 PRINTF │
└───────────┬───────────┘
▼
┌───────────────────────────────────────┐
│ 阶段三：主循环 (20ms) │
│ │
│ 1. 长按识别（按下≥1000ms） │
│ 2. 消费按键事件 → 单击/双击/长按 │
│ 3. 350ms 窗口结算 pending click │
│ 4. 编辑态 60s 无操作 → 自动保存退出 │
│ 5. LED 状态机更新 │
│ 6. 读 DS3231 时间 │
│ 7. 编辑字段闪烁 tick（400ms 周期） │
│ 8. 判断是否刷新（秒变化 or 强制） │
│ 9. 若刷新： │
│ · uptime_s++ / cycle++ │
│ · 若 sec%3==0 → 采集 4 路传感器 │
│ · 重绘 header / 4 行数据 / 状态栏│
│ 10. 延时 20ms │
└───────────────────────────────────────┘
5.2 关键代码一：毫秒级时间基准（DWT CYCCNT）
按键长按识别、双击窗口、超时退出都需要毫秒计时，但项目没有用 SysTick（SDK_DelayAtLeastUs 已占用），改用 Cortex-M33 内核自带的 DWT 周期计数器：
static void dwt_init(void)
{
CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;
#if defined(DWT_LAR)
DWT->LAR = 0xC5ACCE55U; /* 解锁 DWT，部分内核需要 */
#endif
DWT->CYCCNT = 0;
DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;
}
static inline uint32_t ms_now(void)
{
return DWT->CYCCNT / (SystemCoreClock / 1000U);
}
零硬件开销、零中断，一行除法就得到上电以来的毫秒数。在 48 MHz 下 CYCCNT 约 89 小时回绕一次，对按键时序判断影响可忽略；若需要连续运行数月，可改用 LPTMR 或加溢出计数。
5.3 关键代码二：按键中断 + 软件消抖 + 单击/双击/长按识别
只有一个按键，却要实现"短按 +1、双击 −1、长按切字段"三种语义，做法是中断只记录边沿时间戳，语义判断全部放到主循环：
void BOARD_SW_IRQ_HANDLER(void)
{
GPIO_GpioClearInterruptFlags(BOARD_SW_GPIO, 1U << BOARD_SW_GPIO_PIN);
static uint32_t last_edge_ms = 0;
uint32_t now = ms_now();
if (now - last_edge_ms < 30U) { /* 30ms 软件消抖 */
SDK_ISR_EXIT_BARRIER;
return;
}
last_edge_ms = now;
if (GPIO_PinRead(BOARD_SW_GPIO, BOARD_SW_GPIO_PIN) == 0U) {
g_btn_press_ms = now; /* 按下：记录时刻 */
g_btn_pressed = true;
g_btn_long_fired = false;
} else {
if (g_btn_pressed) { /* 释放：结算 */
uint32_t held = now - g_btn_press_ms;
g_btn_pressed = false;
if (!g_btn_long_fired && held >= 30U) {
g_btn_event = EVT_CLICK;
g_btn_event_ms = now;
}
g_btn_long_fired = false;
}
}
SDK_ISR_EXIT_BARRIER;
}
主循环里再区分单击与双击——单击不能立即响应，必须先等 350 ms 看有没有第二击：
} else if (e == EVT_CLICK) {
if (pending_click && (t - pending_click_ms < 350U)) {
pending_click = false;
on_double_click(&ds3231Handle); /* 350ms 内第二击 → 双击 */
force_refresh = 1;
} else {
pending_click = true; /* 挂起，等待窗口结束 */
pending_click_ms = t;
}
}
...
/* 窗口超时，确认为单击 */
if (pending_click && (ms_now() - pending_click_ms >= 350U)) {
pending_click = false;
on_short_click(&ds3231Handle);
force_refresh = 1;
}
长按则在按住状态下满 1000 ms 直接触发（不用等松手），触发后置 g_btn_long_fired，避免松手时再补一个单击事件：
if (g_btn_pressed && !g_btn_long_fired &&
(ms_now() - g_btn_press_ms >= 1000U)) {
g_btn_long_fired = true;
g_btn_event = EVT_LONG;
g_btn_event_ms = ms_now();
}
5.4 关键代码三：SHTC3 温湿度采集（含 CRC 校验与重试）
SHTC3 走"命令字"接口，16 位命令被当作 2 字节子地址发送，测量结果必须逐字节做 CRC-8 校验，否则总线上的偶发干扰会被当成真实数据：
static int SHTC3_Measure(shtc3_handle_t *h, float *temp, float *humi)
{
uint8_t buf[6] = {0};
uint16_t rawT, rawH;
uint8_t crcT, crcH;
if (SHTC3_WakeUp(h) != 0) return 1;
/* 触发一次"温度优先、关闭时钟拉伸"的测量 */
if (SHTC3_WriteCmd(h, SHTC3_NOR_READ_TEMP_FIR_DIS_CMD) != 0) return 1;
Delay_Ms(15); /* 典型转换时间约 12ms */
if (SHTC3_ReadBytes(h, buf, 6) != 0) return 1;
Delay_Ms(1);
SHTC3_Sleep(h); /* 测完立即休眠，省电 */
rawT = (uint16_t)((buf[0] << 8) | buf[1]); crcT = buf[2];
rawH = (uint16_t)((buf[3] << 8) | buf[4]); crcH = buf[5];
if (SHTC3_CRC_CHECK(rawT, crcT) == 0 &&
SHTC3_CRC_CHECK(rawH, crcH) == 0) {
*temp = 175.0f * (float)rawT / 65535.0f - 45.0f; /* ℃ */
*humi = 100.0f * (float)rawH / 65535.0f; /* %RH */
return 0;
}
return 1; /* CRC 不过 → 判为坏帧 */
}
外层再包一层重试与量程兜底，保证交给界面的一定是物理上合理的值：
int SHTC3_GetTempAndHumi(shtc3_handle_t *h, float *temp, float *humi)
{
float t = 0.0f, hu = 0.0f;
int ret = 1;
for (int i = 0; i < 3; i++) { /* 最多重试 3 次 */
if (SHTC3_Measure(h, &t, &hu) == 0) { ret = 0; break; }
}
if (ret != 0) { *temp = 0.0f; *humi = 0.0f; return 1; }
if (t > 70.0f || t < -40.0f) t = 25.0f; /* 量程合理性检查 */
if (hu > 100.0f || hu < 0.0f) hu = 50.0f;
*temp = t; *humi = hu;
return 0;
}
5.5 关键代码四：SI1133 光照与紫外换算（定点多项式）
SI1133 是本项目最难啃的一颗器件。它的 4 路 ADC 输出的是 24 位有符号原始码，必须经过 Silicon Labs 官方给定的多项式系数做定点运算才能得到 lux 与 UVI。系数以 {info, mag} 结构存储，info 里编码了 x 阶数、y 阶数、符号与移位量：
static const si1133_lux_coeff_t s_lk = {
{ { 0, 209 }, { 1665, 93 }, { 2064, 65 }, { -2671, 234 } },
{ { 0, 0 }, { 1921, 29053 }, { -1022, 36363 }, { 2320, 20789 },
{ -367, 57909 }, { -1774, 38240 }, { -608, 46775 }, { -1503, 51831 },
{ -1886, 58928 } }
};
static const si1133_coeff_t s_uk[2] = {
{ 1281, 30902 }, { -638, 46301 }
};
照度计算还有一个高/低增益分支切换：当可见光高增益通道或红外通道的原始值超过阈值 16000 时，说明光强较大，改用 4 系数的高幅值多项式；否则用 9 系数的低幅值多项式，以保证弱光下的分辨率：
static int32_t get_lux(int32_t vis_high, int32_t vis_low, int32_t ir)
{
if (vis_high > ADC_THRESHOLD || ir > ADC_THRESHOLD) {
return calc_poly(vis_high, ir, INPUT_FRACTION_HIGH, LUX_OUTPUT_FRACTION,
NUMCOEFF_HIGH, &s_lk.coeff_high[0]);
}
return calc_poly(vis_low, ir, INPUT_FRACTION_LOW, LUX_OUTPUT_FRACTION,
NUMCOEFF_LOW, &s_lk.coeff_low[0]);
}
完整的一次测量流程是：发 FORCE_CH 命令 → 延时 200 ms → 轮询 IRQ_STATUS 直到等于 0x0F（四通道全部完成，最多重试 400 次防死循环）→ 从 IRQ_STATUS 起突发读 13 字节（1 字节状态 + 4 通道 × 3 字节）→ 符号扩展 → 多项式换算 → 右移 12 位去掉定标：
retval = force_measurement(h);
if (retval != SI1133_OK) return retval;
Delay_Ms(200);
while (1) { /* 轮询四通道完成标志 */
retval = SI1133_ReadReg(h, SI1133_REG_IRQ_STATUS, &response);
if (response == 0x0FU) break;
if (++retry_cnt >= 400U) return retval;
Delay_Ms(5);
}
if (measure(h, &samples) != SI1133_OK) return SI1133_ERROR_I2C_TRANSACTION_FAILED;
*lux = (float)get_lux(samples.ch1, samples.ch3, samples.ch2)
/ (float)(1 << LUX_OUTPUT_FRACTION);
*uvi = (float)get_uv(samples.ch0)
/ (float)(1 << UV_OUTPUT_FRACTION);
芯片初始化时按参考驱动配置四通道（CH0=UV、CH1=可见光高、CH2=IR、CH3=可见光低），并在读 PART_ID 时做了 5 次重试——因为 SI1133 上电后至少需要 25 ms 才能访问，过早读取会拿到无效值：
retval += set_parameter(h, SI1133_PARAM_CH_LIST, 0x0F);
retval += set_parameter(h, SI1133_PARAM_ADCCONFIG0, 0x78); /* UV */
retval += set_parameter(h, SI1133_PARAM_ADCSENS0, 0x71);
retval += set_parameter(h, SI1133_PARAM_ADCPOST0, 0x40);
retval += set_parameter(h, SI1133_PARAM_ADCCONFIG1, 0x4D); /* 可见光高增益 */
retval += set_parameter(h, SI1133_PARAM_ADCSENS1, 0xE1);
retval += set_parameter(h, SI1133_PARAM_ADCPOST1, 0x40);
retval += set_parameter(h, SI1133_PARAM_ADCCONFIG2, 0x41); /* 红外 */
retval += set_parameter(h, SI1133_PARAM_ADCSENS2, 0xE1);
retval += set_parameter(h, SI1133_PARAM_ADCPOST2, 0x50);
retval += set_parameter(h, SI1133_PARAM_ADCCONFIG3, 0x4D); /* 可见光低增益 */
retval += set_parameter(h, SI1133_PARAM_ADCSENS3, 0x87);
retval += set_parameter(h, SI1133_PARAM_ADCPOST3, 0x40);
另外，SI1133 的参数写入不是普通寄存器写，而是要向 HOSTIN0 连写 2 字节：第 1 字节是参数值，第 2 字节是 0x80 | 参数地址，第 2 字节正好落在 COMMAND 寄存器上从而触发 PARAM_SET。写完后还要轮询 RESPONSE0 的命令计数器发生变化，才算真正生效——这是它和普通 I²C 器件最大的不同。
5.6 关键代码五：DS3231 掉电检测与自动初始化
任务 1 要求"掉电后时间能够保持"。DS3231 靠纽扣电池维持走时，但如果电池被取走过或首次上电，时间就是无效的。正确做法是读 OSF 标志位判断，而不是无条件相信 RTC：
if (DS3231_Init(&ds3231Handle) == DS3231_OK) {
g_data.okRtc = 1;
uint8_t osf = 0;
DS3231_IsOscillatorStopped(&ds3231Handle, &osf);
if (osf) {
/* 振荡器曾停振 → 时间无效，用固件编译时间初始化 */
static const char month_str[12][4] = {
"Jan","Feb","Mar","Apr","May","Jun",
"Jul","Aug","Sep","Oct","Nov","Dec"
};
char mon[4] = {0};
int day = 0, year = 0, hh = 0, mm = 0, ss = 0;
struct tm tm_set;
memset(&tm_set, 0, sizeof(tm_set));
sscanf(__DATE__, "%3s %d %d", mon, &day, &year);
sscanf(__TIME__, "%d:%d:%d", &hh, &mm, &ss);
for (int i = 0; i < 12; i++) {
if (strncmp(mon, month_str[i], 3) == 0) { tm_set.tm_mon = i; break; }
}
tm_set.tm_year = year - 1900;
tm_set.tm_mday = day;
tm_set.tm_hour = hh; tm_set.tm_min = mm; tm_set.tm_sec = ss;
DS3231_SetTm(&ds3231Handle, &tm_set);
DS3231_ClearOscillatorFlag(&ds3231Handle);
PRINTF("RTC initialized to build time\r\n");
}
}
__DATE__ / __TIME__ 是编译器注入的宏，展开成固件编译那一刻的时间字符串。这样即使 RTC 完全失效，系统也能给出一个"大致正确"的时间，用户再用按键校准即可，不至于显示 2000-01-01。
为了让上层代码可以直接用 C 标准库的 struct tm，DS3231 驱动做了一层 BCD ↔ 二进制封装，DS3231_GetTm() 还会自动推算 tm_wday（星期）和 tm_yday（年内第几天），并自带不依赖时区的 ds3231_timegm() / ds3231_gmtime()。
5.7 关键代码六：无闪烁串口 TUI（行缓冲差分刷新）
这是本项目在交互体验上花的最大功夫。直接用 PRINTF 刷屏会有两个问题：一是整屏重绘导致明显闪烁，二是光标乱跳。解决方案是自己实现一套行缓冲 + 差分刷新：
static char g_line[LB_SIZE]; /* 当前行缓冲 */
static char g_line_prev[NUM_ROWS][LB_SIZE]; /* 每行上一次内容的缓存 */
static void lb_flush(int row)
{
if (row <= 0 || row >= NUM_ROWS) return;
if (strcmp(g_line, g_line_prev[row]) == 0) return; /* 内容没变 → 跳过 */
strncpy(g_line_prev[row], g_line, LB_SIZE - 1);
g_line_prev[row][LB_SIZE - 1] = '\0';
PRINTF("\033[%d;1H%s", row, g_line); /* 绝对定位到该行行首后输出 */
}
每次重绘时，只有内容真正发生变化的行才会被写到串口。实测下来，稳定运行时每秒通常只有 2~3 行需要更新（顶栏秒数、状态栏计数），串口负载极低，画面完全无闪烁。
带颜色的输出还带来一个额外麻烦：ANSI 转义序列和 UTF-8 多字节字符都不占可见列宽，直接用 strlen 补齐会把边框撑歪。所以专门写了可见宽度计算：
static int lb_visible_len(void)
{
int vis = 0;
const char *p = g_line;
while (*p) {
if ((unsigned char)p[0] == 0x1B && p[1] == '[') {
p += 2;
while (*p && (*p < '@' || *p > '~')) p++; /* 跳过 ANSI 序列 */
if (*p) p++;
} else if ((unsigned char)*p >= 0x80) {
p++;
while (*p && ((unsigned char)*p & 0xC0) == 0x80) p++; /* 跳过 UTF-8 续字节 */
vis++;
} else {
vis++;
p++;
}
}
return vis;
}
还有一条纪律：进入 TUI 之后严禁再调用任何 PRINTF，所有状态一律通过顶栏的 [ LIVE ] / [ EDIT ] 徽章和状态栏的 OK/-- 标记来表达。任何一句随手加的调试打印都会把光标位置打乱，导致整个画面错位——这一点在代码注释里也专门写明了。
界面布局固定为 80 列 × 13 行。
+==============================================================================+
| ENV MONITOR 2026-09-23 Wed 10:47:05 [ LIVE ] |
+==============================================================================+
| |
| Temperature 27.92 C |
| Humidity 76.13 % [############### ] |
| Light 510.62 lx [########## ] |
| UV Index 0.08 [ ] |
| |
+==============================================================================+
| RTC OK SHTC3 OK SI1133 OK 24C32 OK Cycle 045186 Up 12:33:06 |
+==============================================================================+
其中行号由 R_TOP ~ R_BOT 一组宏固定，四个数据行分别是 R_TEMP / R_HUMI / R_LIGHT / R_UV，进度条宽度 BAR_WIDTH 为 20 个字符，按 value / max_val 比例填充（湿度与照度上限 100 / 1000，UVI 上限 11）。
TUI_TEMPLATE 宏可以在编译期切换三种边框风格（ASCII +== / Unicode ║═ / 极简分隔线），方便适配不同的终端字体。
5.8 关键代码七：LED 三态状态机
板载红色 LED 为低电平点亮，用一个 20 ms tick 驱动的状态机表达系统状态（下面代码块中的中文注释为报告添加，源码中无）：
static void led_update(void)
{
g_led_tick++;
int on = 0;
switch (g_led_state) {
case LED_EDIT: /* 编辑时间：常亮 */
on = 1;
break;
case LED_ERROR: /* RTC 故障：快速闪烁 */
on = ((g_led_tick / 2U) & 1U) ? 0 : 1;
break;
case LED_RUN: /* 正常运行：心跳 */
default:
on = (g_led_tick % 50U) < 5U; /* 每 1s 亮 100ms */
break;
}
led_set(on);
}
LED_RUN 的 % 50 对应 20 ms × 50 = 1 s 周期、亮 100 ms，是一个舒缓的心跳；LED_ERROR 用 /2 & 1 得到 40 ms 翻转的快速闪烁，一眼就能看出系统出问题了。状态优先级为：编辑态 > 故障态 > 运行态。
5.9 关键代码八：AT24C32 开机自检
EEPROM 的可靠性直接决定后续数据记录功能能不能用，所以在启动阶段就做了完整的读写自检，覆盖"页内写"和"跨页写"两种最容易出错的情况：
for (int i = 0; i < 16; i++) wbuf[i] = (uint8_t)(0xA0 + i);
PRINTF("[TEST] In-page write @ 0x0000 ...\r\n");
if (EEPROM24C32_Write(h, 0x0000, wbuf, 16) != EEPROM24C32_OK) return 0;
memset(rbuf, 0, sizeof(rbuf));
if (EEPROM24C32_Read(h, 0x0000, rbuf, 16) != EEPROM24C32_OK) return 0;
for (int i = 0; i < 16; i++) if (wbuf[i] != rbuf[i]) { pass = 0; break; }
for (int i = 0; i < 16; i++) wbuf[i] = (uint8_t)(0xB0 + i);
PRINTF("[TEST] Cross-page write @ 0x001E ...\r\n"); /* 0x001E+16 跨越 0x0020 页边界 */
if (EEPROM24C32_Write(h, 0x001E, wbuf, 16) != EEPROM24C32_OK) return 0;
跨页测试特意选在地址 0x001E 写 16 字节，让数据跨过 0x0020 的页边界——这是 EEPROM 驱动最经典的 bug 来源。驱动的 EEPROM24C32_Write() 内部已实现自动分页拆分与写周期等待。
六、功能展示
6.1 开机自检输出
上电后串口依次输出时钟树、I²C 扫描结果、各器件初始化状态与 EEPROM 自检结论，随后清屏进入 TUI：
Clock tree:
Core : 48000000 Hz (48 MHz)
Bus : 48000000 Hz (48 MHz)
FRO12M : 12000000 Hz (12 MHz)
FRO_HF : 48000000 Hz (48 MHz)
I2C SCL : 12000000 Hz (target)
SysTick : 48000000 Hz (SystemCoreClock)
DWT CYCCNT : 48000000 Hz (ms timing)
其中 I2C SCL 一行打印的是 BOARD_ACCEL_I2C_CLOCK_FREQ（12 MHz），它是LPI2C2 的功能时钟源（FRO12M 挂 FLEXCOMM2），不是 SCL 线上的实际波特率。SCL 的真实速率由 LPI2C_MasterGetDefaultConfig() 里的 baudRate_Hz = 100000U 决定，即标准模式 100 kHz。
I2C bus scan:
0x18 | FXLS accelerometer (on-board)
0x55 | SI1133 light / UV
0x57 | 24C32 EEPROM (A2A1A0=111)
0x68 | DS3231 RTC
Total 4 I2C device(s) found
SI1133 init OK
SHTC3 init OK
DS3231 init OK
24C32 EEPROM test:
[OK] 24C32 is online (0x57)
[TEST] In-page write @ 0x0000 ...
result: [PASS] in-page OK
[TEST] Cross-page write @ 0x001E ...
result: [PASS] cross-page OK
Entering TUI mode (template 1)...
Button: click=+1 double-click=-1 long-press(>=1s)=next field/save
Edit mode auto-exits after 60 s of inactivity
LED : RUN=1Hz heartbeat EDIT=solid ERROR=5Hz blink
6.2 实时监测界面
进入 TUI 后，界面稳定 1 Hz 刷新，秒针平滑走动；每 3 秒更新一次温湿度、照度、紫外指数。数值右侧的 [#### ] 进度条按量程比例填充（湿度 0~100 %、照度 0~1000 lx、UVI 0~11），无需读数字就能一眼看出趋势。状态栏实时显示四颗器件的在线状态、累计刷新次数与开机时长。
6.3 按键校时操作
单击任意处进入编辑模式，顶栏徽章由绿色 [ LIVE ] 变为黄色 [ EDIT ]，红色 LED 转为常亮，小时字段开始以黄色闪烁提示（g_blink_tick 每 20 个主循环 tick 翻转一次，即亮/灭各约 400 ms）。字段切换顺序为 时 → 分 → 年 → 月 → 日，长按（≥1 s）跳到下一字段，走完"日"字段即自动写回 DS3231 并退出编辑。编辑期间传感器采集与秒针显示不会中断（代码里 MODE_RUN 之外只更新 tm_sec，其余字段用编辑中的缓存值），60 秒无操作则自动保存退出，防止用户走开后系统卡在编辑态。
七、项目中遇到的难题及解决方法
难题一：SI1133 上电即读，PART_ID 始终读不到 0x33
现象：SI1133_Init() 反复报 SI1133 not found, id=0x00，但 I²C 总线扫描能扫到 0x55 有应答。
分析：器件在线但读不出正确 ID，说明问题不在物理连接，而在时序。查手册发现 SI1133 明确要求上电后至少 25 ms 才允许访问，而我的初始化紧跟在 BOARD_InitHardware() 之后，间隔远小于这个值。
解决：初始化开头补 Delay_Ms(30)，并把读 PART_ID 改成最多 5 次重试、每次间隔 20 ms：
Delay_Ms(30);
for (retry = 0; retry < 5; retry++) {
if (SI1133_ReadReg(handle, SI1133_REG_PART_ID, &part_id) == SI1133_OK) break;
Delay_Ms(20);
}
if (part_id != 0x33U) { /* 报错并置初始化失败标志 */ }
同时给驱动加了一个 s_si1133_init_status 标志位，初始化失败后 SI1133_GetLightAndUV() 会直接返回 −1 并把输出清零，不会再去访问一颗没配好的芯片而阻塞主循环。
难题二：SI1133 参数写入"看似成功"，实际没生效
现象：通道参数配完，FORCE_CH 后 IRQ_STATUS 一直是 0x00，四通道从不完成转换。
分析：SI1133 的参数不是普通寄存器，不能直接写。它的机制是：先把参数值写入 HOSTIN0（0x0A），再向 COMMAND（0x0B）写 0x80 | 参数地址 来触发 PARAM_SET。如果只写第一个字节，参数根本不会进芯片。而且写完后必须等 RESPONSE0 里的命令计数器发生变化，才代表命令真正执行完。
解决：实现 set_parameter()，用一次 2 字节连续写同时覆盖 HOSTIN0 与 COMMAND，并加入计数器轮询与超时保护：
buffer[0] = value;
buffer[1] = 0x80U + ((uint8_t)addr & 0x3FU);
retval = SI1133_WriteRegBlock(h, SI1133_REG_HOSTIN0, 2, buffer);
/* 轮询 RESPONSE0 的命令计数器变化，最多 5 次 */
同样地，send_cmd() 在发命令前先用 wait_until_sleep() 确认芯片空闲、记录计数器，发完命令再等计数器跳变，形成完整的"握手"流程。
难题三：串口 TUI 刷屏严重闪烁、边框错位
现象：最初版本每 20 ms 整屏重绘，画面疯狂闪烁，肉眼几乎无法读数；加了颜色后边框更是歪七扭八。
分析：两个独立原因。闪烁来自整屏重绘——即使内容没变也把整屏字节重发一遍。错位来自宽度计算——strlen() 把 \033[91m 这样的 ANSI 转义序列和 UTF-8 多字节字符也算成了可见列宽。
解决：① 引入每行内容缓存 g_line_prev[NUM_ROWS][LB_SIZE]，lb_flush() 里先 strcmp 比对，完全相同的行直接跳过不发；② 实现 lb_visible_len()，跳过 ESC 序列与 UTF-8 续字节后再计数；③ 用 \033[%d;1H 绝对定位到行首输出，不依赖光标当前位置；④ 进入 TUI 前隐藏光标、清屏，之后严格禁止任何 PRINTF。改完后画面完全稳定，串口流量也降了一个量级。
难题四：单按键要承载三种语义，单击响应有明显延迟感
现象：为了区分单击和双击，单击必须等 350 ms 窗口结束才响应，用户按下去感觉"没反应"。
分析：这是单键多义的固有代价——不等待就无法判断是不是双击。但可以优化"等待期"的观感，以及避免长按被误判成单击。
解决：① 长按在按住状态下满 1 秒立即触发，不等松手，g_btn_long_fired 标志阻止松手时补发单击；② 编辑字段用 400 ms 黄色闪烁给出明确的视觉反馈，用户知道当前在编辑哪个字段；③ 任何有效操作都置 force_refresh，界面立刻重绘，不等下一个秒跳变；④ 中断里做 30 ms 软件消抖（双边沿都会触发中断，抖动会造成重复计数）。实际使用中，短按的 350 ms 延迟配合闪烁反馈，主观感受是可接受的。
难题五：DS3231 首次上电显示 2000-01-01，误以为驱动有 bug
现象：新板子上电，时间显示为一个明显错误的历史日期。
分析：不是驱动问题。DS3231 出厂或纽扣电池未装时，振荡器从未运行，寄存器里是默认值。状态寄存器的 OSF（Oscillator Stop Flag）位就是专门用来标识这种情况的——只要振荡器停振过，OSF 就被置位，此时读出的时间不可信。
解决：初始化后主动查询 OSF，若置位则用编译器注入的 __DATE__ / __TIME__ 宏解析出固件编译时刻并写入 RTC，随后清除 OSF 标志。这样即便完全断电换电池，也能得到一个接近真实的时间起点，用户再用按键精调即可。
难题六：LED 快闪频率与注释标称值不一致
现象：代码注释写 ERROR = 5 Hz fast blink，实测闪烁明显快于 5 Hz。
分析：on = ((g_led_tick / 2U) & 1U) 是每 2 个 tick 翻转一次，而 tick 周期是 20 ms，所以翻转周期 40 ms、完整闪烁周期 80 ms，实际约 12.5 Hz，而不是注释里写的 5 Hz。这是注释与实现脱节。
解决：确认实际效果（快速闪烁，与 RUN 态的 1 Hz 心跳区分度足够）后保留实现，但把注释里的频率标称值改掉。这件事给我的教训是：凡是写进注释的时序数值，都应该能从 tick 周期直接算出来并被验证，否则注释本身就是下一个 bug 的来源。 若确实需要精确 5 Hz，应改为 (g_led_tick / 5U) & 1U（周期 200 ms）。
八、当前实现的边界与后续扩展
这一章专门说明"还没做完的部分"，避免报告夸大项目完成度。
8.1 数据滤波（扩展项 2）⚠️
现状：目前的"数据质量保障"由三层构成——SHTC3 每帧做 CRC-8 校验、校验失败最多重试 3 次、通过后再做量程合理性检查（温度超出 −40~70 ℃、湿度超出 0~100 % 则回退到默认值）。这保证了不会出现明显的坏值，但它不是数字滤波：连续采样之间的随机抖动没有被平滑。
补全方案：在应用层为每个物理量维护一个 8 点环形缓冲，采集后写入并输出算术平均；对温湿度这类慢变量，可进一步用一阶低通 y = y + α(x − y)（α 取 0.2~0.3）替代均值，既省 RAM 又能抑制突变。SI1133 的 lux 建议在多项式换算之后再滤波，避免在原始码域上做非线性运算。
8.2 阈值报警（扩展项 3）⚠️
现状：只有器件级故障告警——DS3231 读取失败时 LED 转快闪、状态栏变红。没有数据级的环境越限报警。
补全方案：定义一组可配置阈值（如温度上限 35 ℃、湿度上限 70 %RH、UVI 上限 6），在每次采集后比较；越限时把对应数据行改为红色高亮，并让 LED 进入区别于 ERROR 态的报警闪烁模式。阈值本身可以存到 AT24C32，配合按键在编辑模式下调整，实现"断电也记住报警设置"。
8.3 数据存储与统计（扩展项 4）⚠️
现状：AT24C32 的驱动已经完整实现并通过开机自检——支持跨页自动拆分的块写、块读、单字节读写、整片填充，页内写和跨页写都已实测回读一致。但主循环里还没有把传感器数据周期性写进去，EEPROM 目前只跑在自检阶段。
补全方案：4 KB 空间按 16 字节一条记录规划（4 字节时间戳 + 2 字节温度定点 + 2 字节湿度定点 + 4 字节照度定点 + 2 字节 UVI 定点 + 2 字节 CRC），可存约 250 条；写入指针与记录计数放在 EEPROM 头部固定区域，采用环形覆盖策略。上位机侧可以用串口命令导出全部记录，做日均值、极值与超标时长统计。DS3231 自带的两个闹钟与 32 kHz 输出，也可以用来做"每 10 分钟自动唤醒记录一次"的低功耗方案。
8.4 其他可继续挖掘的板载能力
FRDM-MCXN236 上还有不少资源本项目没有用到，都是可以继续做的方向：SmartDMA 可以把 I²C 突发读取搬到后台，彻底消除 SI1133 那 200 ms 的阻塞；板载 FXLS 加速度计（I²C 扫描已识别到 0x18）可以加入"倾斜切换显示页"的交互；MCX N236 的超低功耗特性配合 WUU 唤醒，可以把整机做成纽扣电池供电的独立记录仪；EdgeLock 安全区域则可用于给导出的历史数据做签名校验。
九、心得体会
这是我第一次完整接触 NXP 的 MCX 系列和 MCUXpresso 生态。之前在 STM32 上养成的习惯是"直接翻参考手册配寄存器"，到了 MCX 上发现完全行不通——这颗芯片的外设命名（LP_FLEXCOMM、LPI2C、SCG、SPC）和时钟结构都是另一套体系。真正让我跑起来的是 MCUXpresso Config Tools：在图形界面里点几下引脚和时钟，pin_mux.c / clock_config.c / peripherals.c 就自动生成好了，配合 SDK 里现成的 fsl_lpi2c 驱动，第一次点亮串口只花了很短时间。这也让我意识到，现代 MCU 开发的重点正在从"会配寄存器"转向"会用工具链 + 会写分层良好的驱动"。
技术上收获最大的两点：
一是"驱动通过函数指针注入 I²C 收发"这个设计。 四颗器件共用一条总线、共用一套底层实现，驱动本身却不依赖任何具体的 I²C 实例。写的时候只觉得干净，等后来调试 SI1133 需要临时把它挪到另一个 LPI2C 通道验证时，才发现只改 main.c 里两行回调绑定就够了，驱动一行没动。这种解耦在真实项目里能省下大量返工。
二是"把显示周期和采集周期解耦"。 一开始我按直觉让两者都是 1 秒，结果 SI1133 那 200 ms 的测量阻塞让秒针明显卡顿。把采集改成 3 秒一次之后，秒针立刻平滑了，而环境量本来就是慢变量，3 秒的间隔对使用者毫无影响。这个教训可以推广：用户感知的流畅度取决于最高频的那个反馈通道，不能让它被低频的重量级操作拖住。
踩坑最多的还是 SI1133。它完全不像一颗"读寄存器就有数据"的普通传感器——参数要通过 HOSTIN0+COMMAND 的两字节连写来注入，命令要靠 RESPONSE0 的命令计数器来握手，测量完成要看 IRQ_STATUS 的位图，原始值还要过一遍官方给的定点多项式。整个过程我基本是照着 Silicon Labs 参考驱动的逻辑一行行理解过来的，中间因为漏了"上电 25 ms"这个要求卡了很久。但也正是这颗芯片让我第一次体会到：读懂一颗器件的数据手册，比会写 I²C 收发代码重要得多。
另外，做串口 TUI 这段经历挺有意思。一开始只是想"能把数据打出来就行"，后来发现整屏刷屏根本没法看，才被迫去实现行差分刷新、ANSI 转义跳过、UTF-8 宽度计算这些东西。这些看似"跟嵌入式无关"的字符处理细节，最后反而成了整个项目里最影响使用体验的部分。也让我重新认识到：嵌入式项目的评价标准不只是功能是否跑通，还包括人机交互的实际观感。
最后要说的是，本项目没有刻意追求把扩展加分项全部堆满。滤波、阈值报警、数据存储这三项我确实还没做完，与其写一段没实测过的代码糊弄过去，不如在报告里如实标注现状与补全方案。AT24C32 的驱动我已经写完并通过了跨页读写自检，剩下的接入工作是明确的、可验证的。我倾向于交一份"每一行都能演示"的项目，而不是一份"看起来功能很多但经不起追问"的项目。
感谢硬禾科技与 DigiKey 联合推出的 Funpack 系列活动。"玩成功就全额退"这个机制其实是在逼人把项目真正做通——因为交不出能演示的东西就拿不到返还，这种约束比任何教程都有效。下期活动再见！
十、参考资料
- FRDM-MCXN236 开发板官方页面：https://www.nxp.com.cn/FRDM-MCXN236
- FRDM-MCXN236 Board User Manual（NXP）
- MCX N23x 数据手册与参考手册（NXP Semiconductors）
- Funpack 第五季第四期活动页：https://www.eetree.cn/page/activity/funpack-5-4
- FRDM-MCXN236 板卡详情（电子森林）：https://www.eetree.cn/project/5282
- MCUXpresso IDE / SDK / Config Tools 用户指南（NXP）
- Silicon Labs Si1133 数据手册与 UV Index / Ambient Light 应用笔记（多项式系数来源）
- Sensirion SHTC3 数据手册（命令集、CRC-8 算法、物理量换算公式）
- Maxim DS3231 数据手册（BCD 时间寄存器、OSF 标志、温补特性）
- Atmel AT24C32 数据手册（32 字节页写、写周期时序）
Bymyself
码匠许师傅
zhjlmt
