一、任务介绍
本项目选取的任务是2026MB活动第六期的任务8，设计一个D类音频功率放大模块。
- 设计基于MAX98357A的D类音频功率放大模块
- 实现数字音频（I2S）直接输入，模拟音频输出

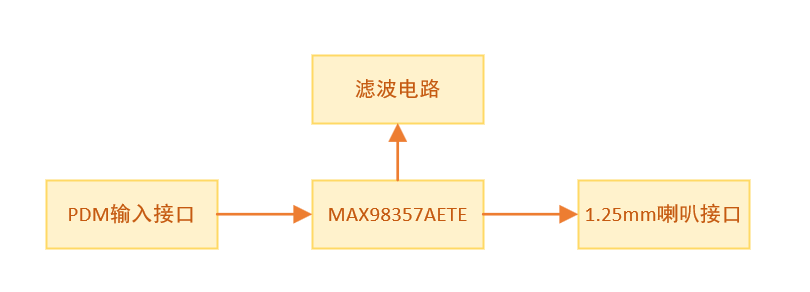

二、方案介绍
在音频系统设计中，传统AB类功放效率低、发热量大，而模拟输入D类功放需要外部DAC和复杂的滤波电路。MAX98357A提供了革命性的解决方案：数字PCM输入直接驱动D类功放，无需外部MCLK和输出滤波器，极大简化了系统设计。在散热上，满功率输出时芯片耗散约 0.3~0.5W；TQFN 封装按手册（持续耗散 1666mW@70°C）裕量充分，EP 焊盘铺铜+过孔阵列进一步降热阻。MAX98357AETE
三、原理图和PCB介绍

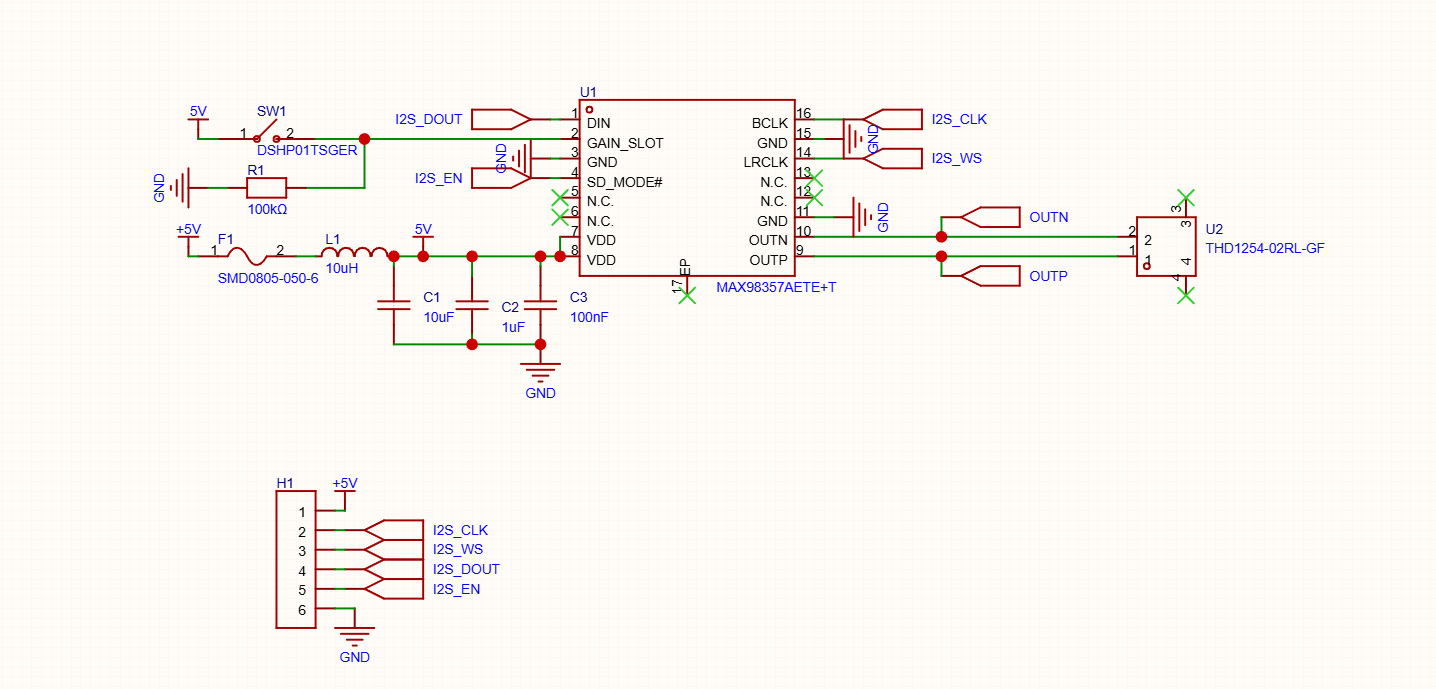

3.1 原理图设计
- MAX98357A：VDD ← 5V（C5/C6 紧贴）；VGND/PGND/GND → GND；DIN/BCLK/LRCLK ← J2 经 33Ω；SD_MODE ← R6 上拉 VDD + J2.5；GAIN_SLOT 悬空；OUTP/OUTN → J3；EP → GND 铺铜；
- 电源支路：J1.1 → Q1（P-MOS，栅极 R9 100kΩ 下拉到 GND，漏极接负载；源极接输入）→ TVS → VDD 去耦网络；
- 数字侧：DIN 100kΩ 下拉到 GND（断线自动静音）。

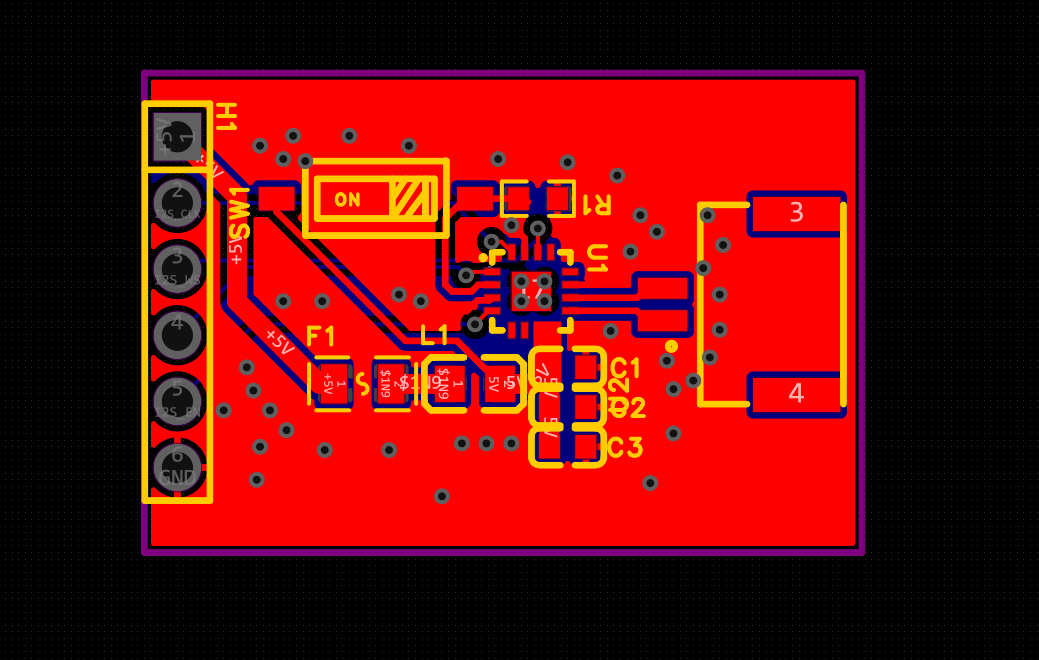

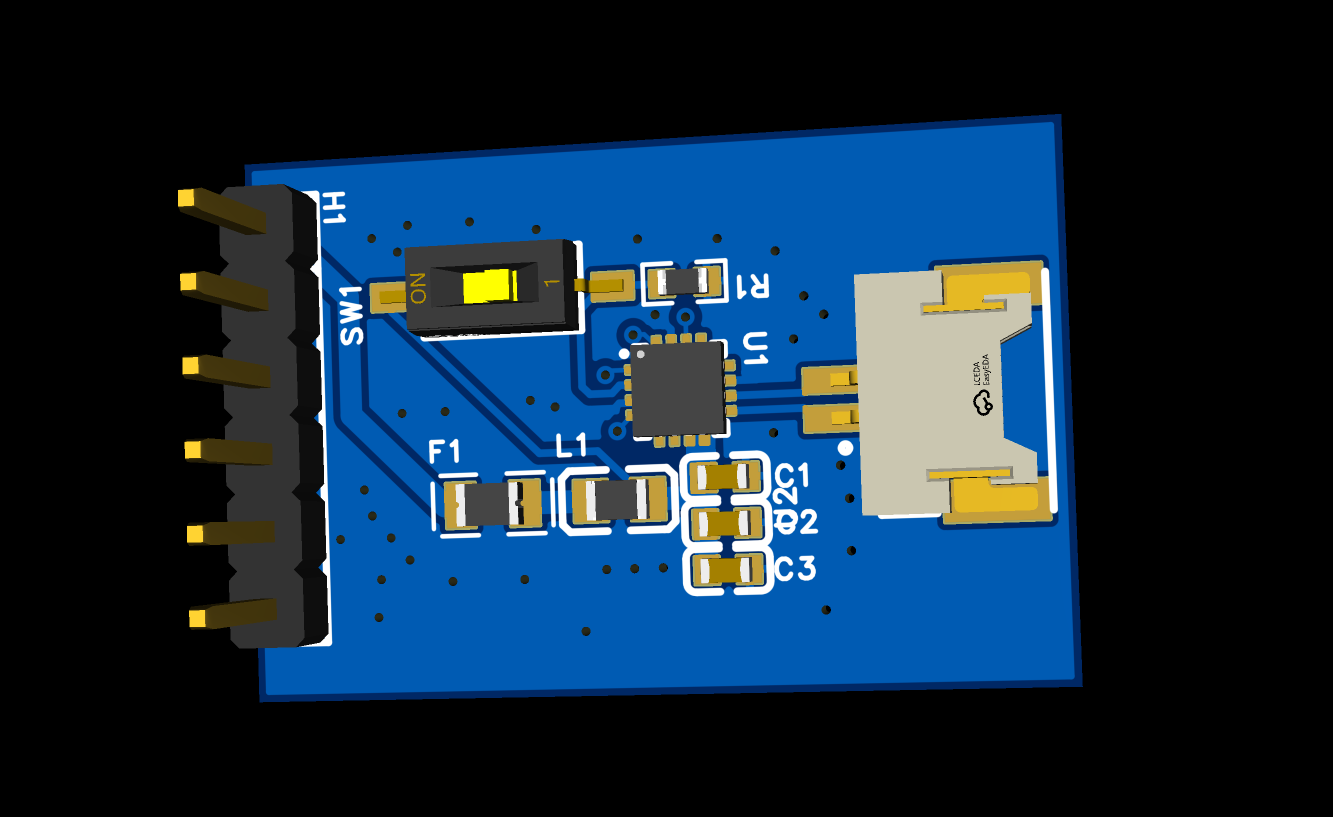

3.2 PCB设计
音频线路OUTP/OUTN 短、宽、对称平行走线，回路面积最小。信号输入侧统一中左侧，避免数字I2S被麦克风干扰到，远离输出到端子。输出麦克风的端子采用1.25mmx2p，小巧方便连接，兼容大部分麦克风。
四、模块性能和引脚
模块性能
项目 | 参数 |
|---|---|
类型 | I2S 数字输入单声道 D 类功放模块 |
核心器件 | MAX98357AETE+T（TQFN-16 3×3mm） |
供电 | 5V（支持 2.5~5.5V），防反接+TVS |
输出功率 | 3.2W @ 4Ω/5V（10% THD+N）；8Ω 1.8W（≥2W 目标达标） |
输入 | I2S（16/24/32bit），8~96kHz，免 MCLK |
增益 | GAIN_SLOT 五档 3/6/9/12/15dB，默认悬空=9dB |
声道选择 | SD_MODE：左 / 右 / (L+R)/2；拉低关断 |
静态电流 | 2.4mA；关断 µA 级 |
效率 | ≈92%（8Ω/1W） |
噪声/失真 | 22.8µVRMS 输出噪声（15dB）；THD+N 0.013% @1kHz |
对外引脚
接口 | 引脚 | 说明 |
|---|---|---|
J1（电源，2P） | VCC+ / GND− | 5V 输入（2.5~5.5V），经 Q1 防反接 |
J2（I2S/控制，5P） | BCLK / LRCLK / DIN / GND / SD_MODE | 来自 MCU I2S 主机；SD_MODE 高电平=左声道，拉低=关断静音 |
J3（扬声器，2P） | OUT+ / OUT− | 接 4Ω 或 8Ω 扬声器（BTL，严禁碰地） |
TP1~TP6 | — |
五、心得
SD_MODE 一个引脚顶三个功能（关断+声道选择+TDM 时隙），靠"电压档位"而非寄存器实现——无需 SPI/I2C 的功放在多声道扩展时尤其省事，这种"引脚编程"思路在小型音频器件里很常见。
