2026 ADI CodeFusion 竞赛 — 基于 MAX32655 制作 MP3 播放器

所选任务:自命题（MP3播放器）

所选任务：基于 MAX32655 制作 MP3 播放器

本项目基于 ADI MAX32655FTHR 开发板，在 Zephyr RTOS 上实现了一个完整的 MP3 解码播放器。系统从外部 16MB SPI NOR Flash 读取 MP3 文件，使用 minimp3 开源解码库进行软件解码，对非 48kHz 采样率的音频通过线性重采样器转换至 48kHz，最终经 I2S/DMA 将 PCM 数据送入 MAX9867 音频编解码器实现高品质音频输出，并通过 Shell 命令和 MCUmgr 文件传输协议进行交互控制。

项目描述

本项目在 Zephyr RTOS 实时操作系统上，基于 MAX32655 微控制器的 ARM Cortex-M4F 内核（100MHz），构建了一条完整的 MP3 音频播放流水线。系统从外部 16MB W25Q128JV SPI NOR Flash 中读取 MP3 文件，使用 minimp3 开源解码库进行软件解码，对非 48kHz 采样率的音频通过线性重采样器转换至 48kHz，最终通过 I2S 接口和 DMA 将 PCM 数据流送入 MAX9867 音频编解码器，实现高品质音频输出。

项目核心特性包括：

• 完整的 MP3 解码播放链路：SPI Flash 文件读取 → minimp3 解码 → 软件重采样 → I2S/DMA 输出 → MAX9867 DAC
• 多采样率支持：支持 44.1kHz、32kHz、24kHz、22.05kHz、16kHz 等常见 MP3 采样率，均通过线性重采样器转换至 48kHz 输出
• Shell 交互控制：通过 UART 串口 Shell 提供播放、暂停、恢复、停止、音量调节、文件列表等命令
• MCUmgr 文件传输：支持通过标准 MCUmgr SMP 协议上传 MP3 文件到设备，实现曲库动态更新
• LittleFS 双分区文件系统：内部 Flash 的 /lfs1 分区用于系统数据，外部 SPI NOR 的 /music 分区专用于音乐文件存储

简短的硬件介绍

MAX32655 微控制器

MAX32655 是 ADI（Analog Devices）推出的一款超低功耗 ARM Cortex-M4F 微控制器，主频 100MHz，集成 FPU（单精度浮点运算单元），具备 512KB Flash 和 128KB SRAM（本项目使用 112KB 分区）。芯片内置 I2S 接口（支持 DMA）、多路 I2C、SPI、UART 等外设，非常适合音频处理应用。其 FPU 对于 MP3 解码中大量浮点运算（IMDCT / 合成滤波器组）至关重要——启用 FPU 后解码速度提升约 2.6 倍，从每帧 63ms 降至约 15-20ms，满足 48kHz 实时解码的 24ms 帧预算。

MAX32655FTHR 开发板

MAX32655FTHR 是 ADI 官方评估板，板载 MAX32655-CTBGA 封装芯片，并集成了以下关键外设：

• MAX9867ETJ+ 音频编解码器：通过 I2C1（P0_16 SCL / P0_17 SDA）控制，地址 0x18；作为 I2S 时钟主设备，由板载 12.288MHz 晶振驱动，精确产生 48kHz 采样率
• W25Q128JV SPI NOR Flash：16MB 容量，挂载于 SPI0 CS1，用于存储 MP3 音乐文件
• UART0 调试串口：P0_0 RX / P0_1 TX，115200bps，用于 Shell 交互和 MCUmgr 文件传输

MAX9867 音频编解码器

MAX9867 是 ADI 的低功耗立体声音频编解码器，支持 I2S/TDM 数字音频接口，内置耳机放大器。在本项目中配置为 I2S 主模式（Master），通过 12.288MHz MCLK 晶振和 NI=0x6000 分频系数精确产生 48kHz 采样率（FSAMPLE = PCLK × NI/2^16 / 96 = 12288000 × 24576/65536 / 96 = 48000Hz）。BCLK 和 WS 由编解码器生成，MAX32655 的 I2S 外设运行在时钟从模式。

W25Q128JV SPI NOR Flash

华邦 16MB SPI NOR Flash，标准 SPI 接口，支持最高 50MHz 读取频率。本项目配置为 25MHz（保守值），用于存储 MP3 音乐库，分配 15MB 分区给 /music 文件系统。

硬件连接表

方案框图 + 设计思路

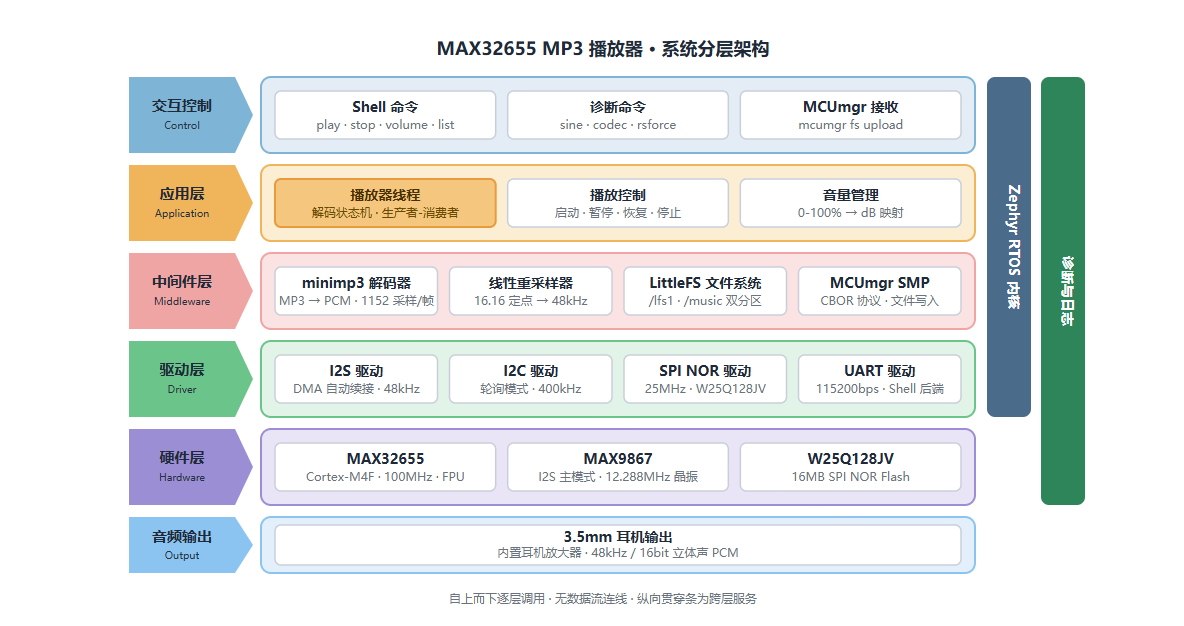

系统分层架构图

设计思路

1. 存储架构：采用双 LittleFS 分区设计，内部 Flash 的 64KB 分区用于系统数据（boot_count 等），外部 SPI NOR 的 8MB 分区专用于音乐文件存储，避免对代码 Flash 的磨损。
2. 音频流水线：采用生产者-消费者模型，解码线程作为生产者持续将 PCM 数据填入 I2S 内存池，DMA ISR 作为消费者排空数据，天然形成背压机制——当 DMA 排空慢时内存池满，解码线程阻塞，避免忙等待。
3. 时钟架构：MAX9867 作为 I2S 时钟主设备，由 12.288MHz 晶振精确产生 48kHz 采样率，MAX32655 的 I2S 外设配置为时钟从模式（CONFIG_I2S_MAX32_EXTERNAL_CLOCK=y），确保音频时序的精确性。
4. 重采样策略：由于 MAX9867 硬件锁死 48kHz 输出，所有非 48kHz 的 MP3 文件必须软件重采样。采用 16.16 定点数相位累加器 + 线性插值方案，跨帧保持相位连续性，支持 44.1kHz（160/147）、32kHz（3/2）等精确整数比。
5. 文件传输：首启时通过 objcopy 将测试 MP3 嵌入代码 Flash 的 .rodata 段，首次启动自动写入 /music/test.mp3；后续通过 MCUmgr 标准协议上传更多歌曲。

软件流程图 + 调试软件说明 + 关键代码说明

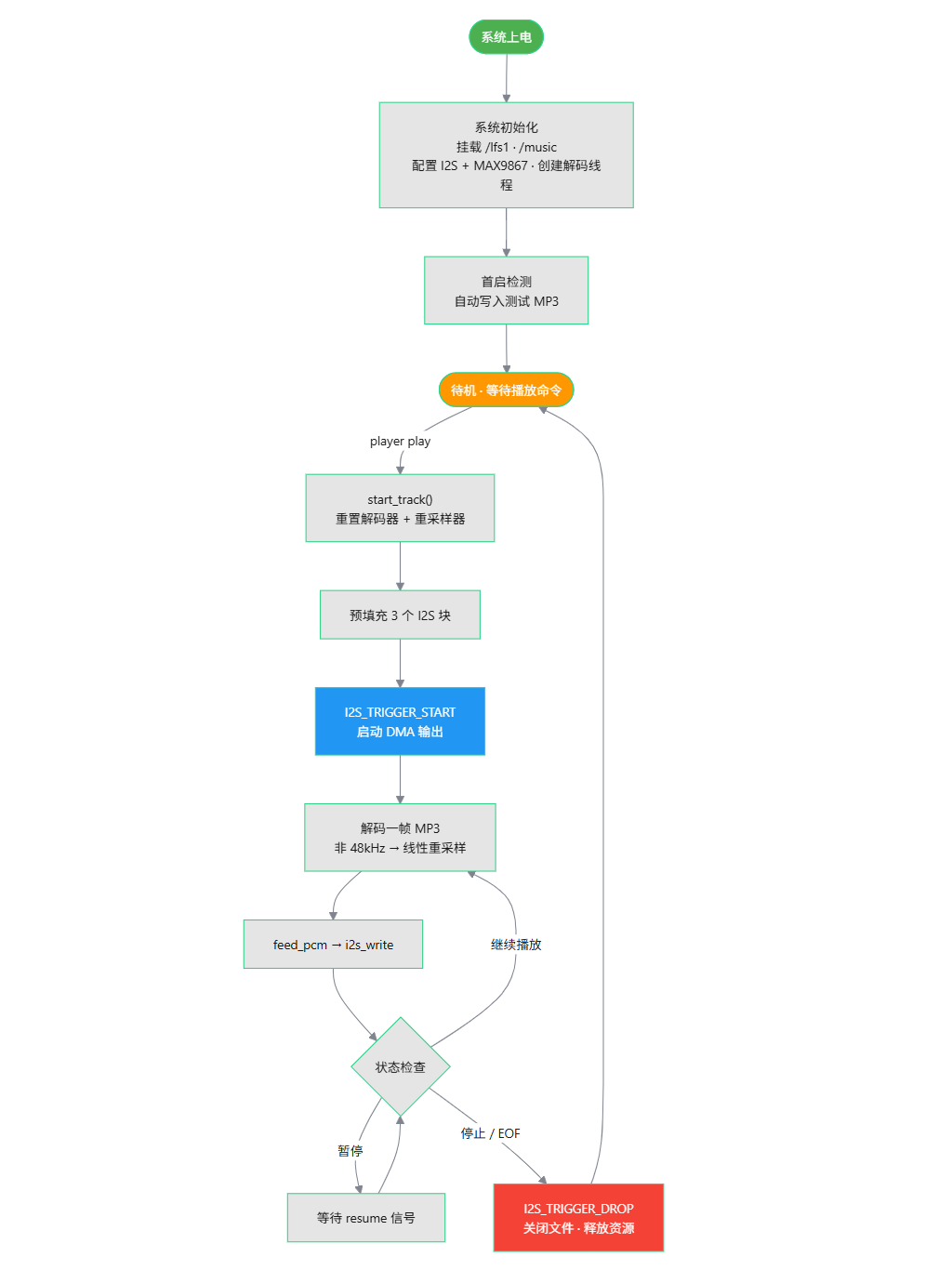

软件总体流程图

关键时序参数表

调试软件说明

本项目使用以下调试工具和手段：

1. CodeFusion Studio™：ADI 官方 IDE，基于 Eclipse/CDT，集成了 Zephyr west 构建系统、J-Link 调试器、串口终端和 ELF 文件浏览器。支持断点调试、寄存器查看、内存监控等功能。

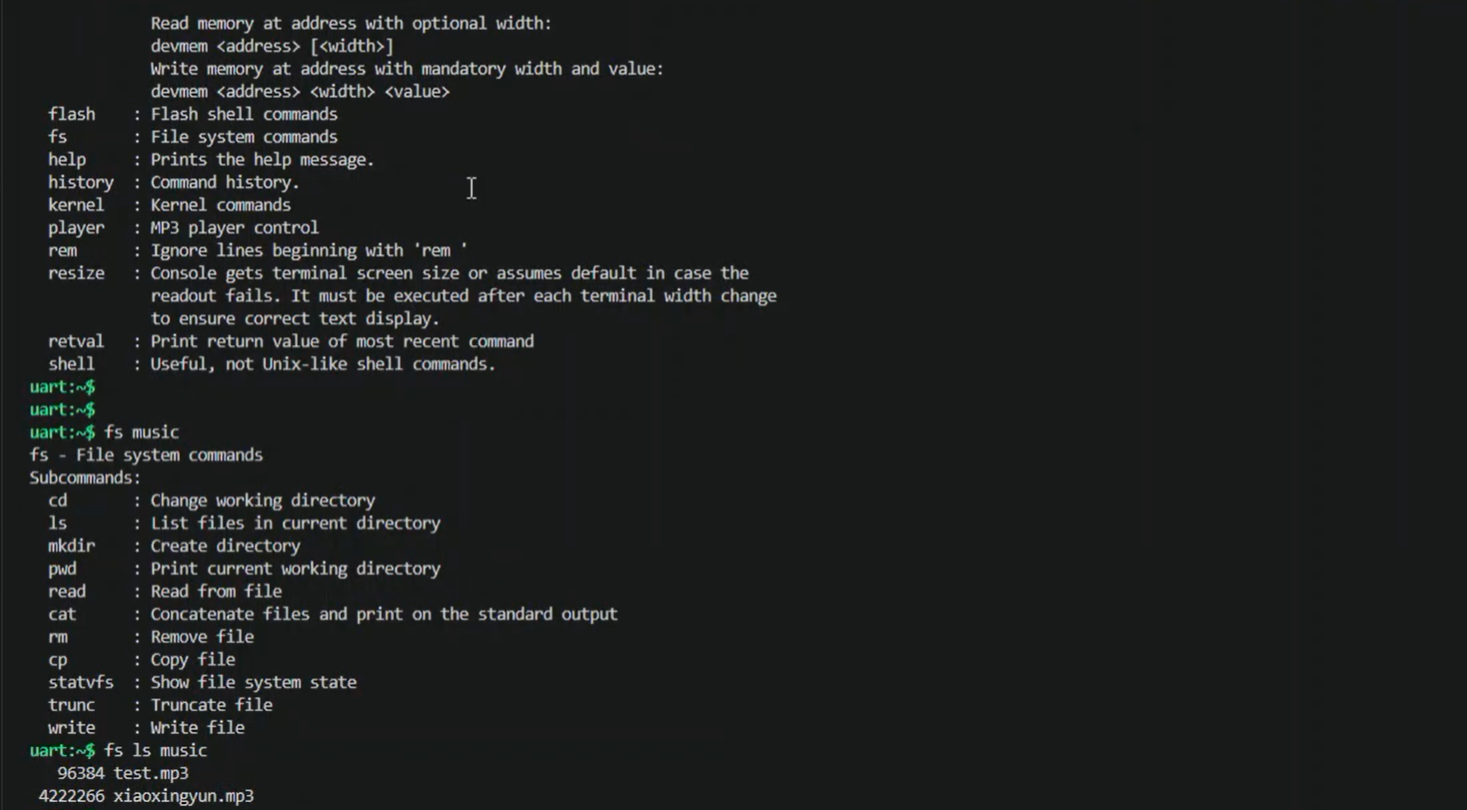

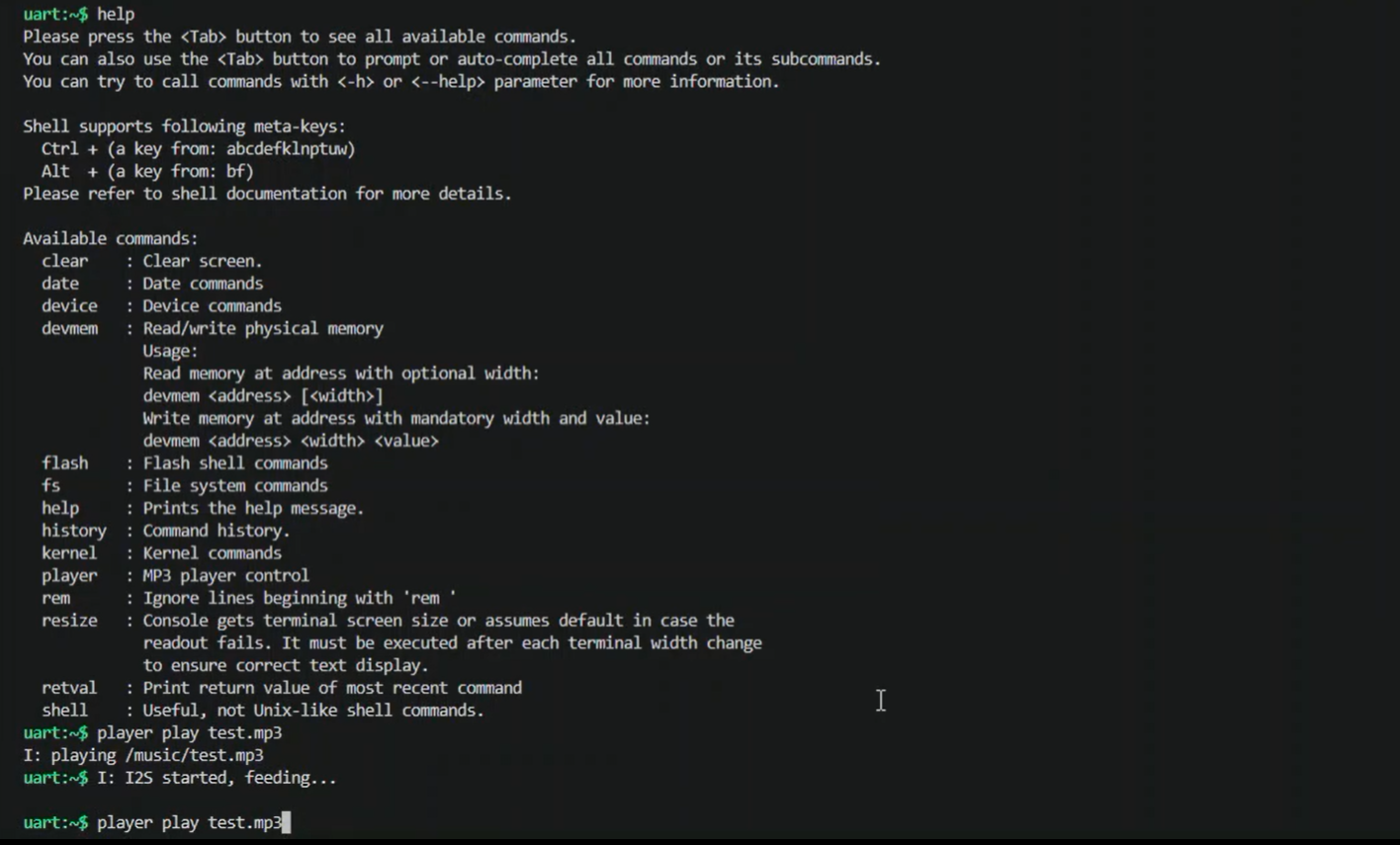

2. 串口 Shell 命令：通过 UART0（115200bps）提供交互式控制：

3. MCUmgr 文件传输：通过 mcumgr 命令行工具上传 MP3 文件：

# 需要先 pip install smpclient
python scripts/smpclient_push.py song.mp3

4. 心跳日志：播放期间每秒输出一次传输统计，包含解码帧数、i2s_write 次数、错误数、最大写入间隔、FIFO 最低水位等关键指标。

关键代码说明

1. MAX9867 编解码器初始化

MAX9867 配置为 I2S 主模式，48kHz 输出。关键配置序列：

max9867_write_reg(i2c_dev, MAX9867_REG_SYS_CLK, 0x1 << 4);   // psclk=1, PCLK=12.288MHz
max9867_write_reg(i2c_dev, MAX9867_REG_CLK_HIGH, 0x60);       // NI=0x6000 → 48kHz
max9867_write_reg(i2c_dev, MAX9867_REG_CLK_LOW, 0x00);
max9867_write_reg(i2c_dev, MAX9867_REG_DAI_CLOCK, 0x06);      // BSEL=PCLK/8 → 1.536MHz
max9867_write_reg(i2c_dev, MAX9867_REG_DAI_FORMAT,
                  (1<<7)|(1<<4)|(1<<3));                        // Master | DLY | HIZOFF

2. MP3 解码流水线

核心解码循环采用滑动窗口 + 帧解码 + PCM 打包的架构：

int avail = refill_input();                                    // 补充压缩数据
int nf = mp3dec_decode_frame(&mp3, in_buf+in_pos, avail, pcm, &info);  // 解码一帧

if (info.hz != SAMPLE_RATE) {                                  // 非 48kHz 走重采样
    resampler_setup(&rs, info.hz, SAMPLE_RATE, info.channels);
    while (idx < (size_t)nf) {
        size_t chunk = MIN(CHUNK_IN, (size_t)nf - idx);
        uint32_t n = resample_linear(&rs, pcm + idx*rs_ch, rs_pcm, chunk);
        feed_pcm(rs_pcm, n * rs_ch, rs_ch);
        idx += chunk;
    }
} else {
    feed_pcm(pcm, nf * rs_ch, rs_ch);                          // 48kHz 直通
}

3. 线性重采样器

采用 16.16 定点数相位累加器 + 线性插值，跨帧保持相位连续：

while (pos < end) {
    uint32_t i = pos >> 16;
    uint32_t frac = pos & 0xFFFF;
    int32_t a = (i == 0) ? last : src[i - 1];
    int32_t b = src[i];
    dst[n] = a + (int32_t)(((int64_t)(b - a) * frac) >> 16);  // 64 位乘防溢出
    n++;
    pos += r->step;                                            // step = out_hz/in_hz
}
r->pos = pos - end;                                            // 保留余数给下一帧
r->last_l = src[nf - 1];                                       // 保存末尾样本

4. I2S DMA 驱动补丁

在 DMA 回调中自动续接下一块，消除块间间隙：

static void i2s_max32_dma_callback(...) {
    k_mem_slab_free(stream->cfg.mem_slab, block);
    stream->count--;
    k_sem_give(&data->tx_sem);
    if (stream->state == I2S_STATE_RUNNING && stream->count > 0) {
        i2s_max32_start_dma(dev);                               // ISR 内自动续接
    }
}

实物演示及说明

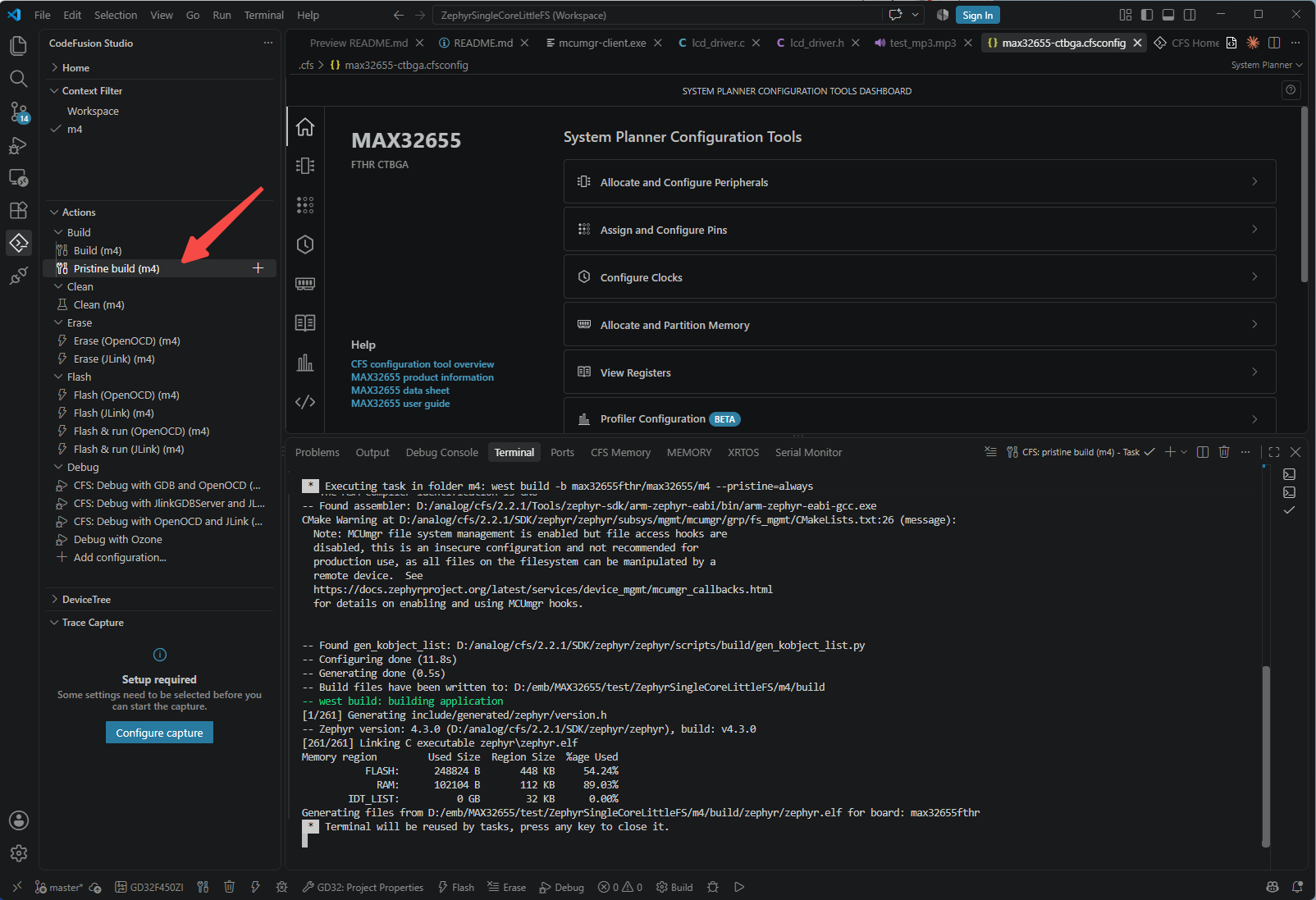

CodeFusion Studio™ IDE 编译

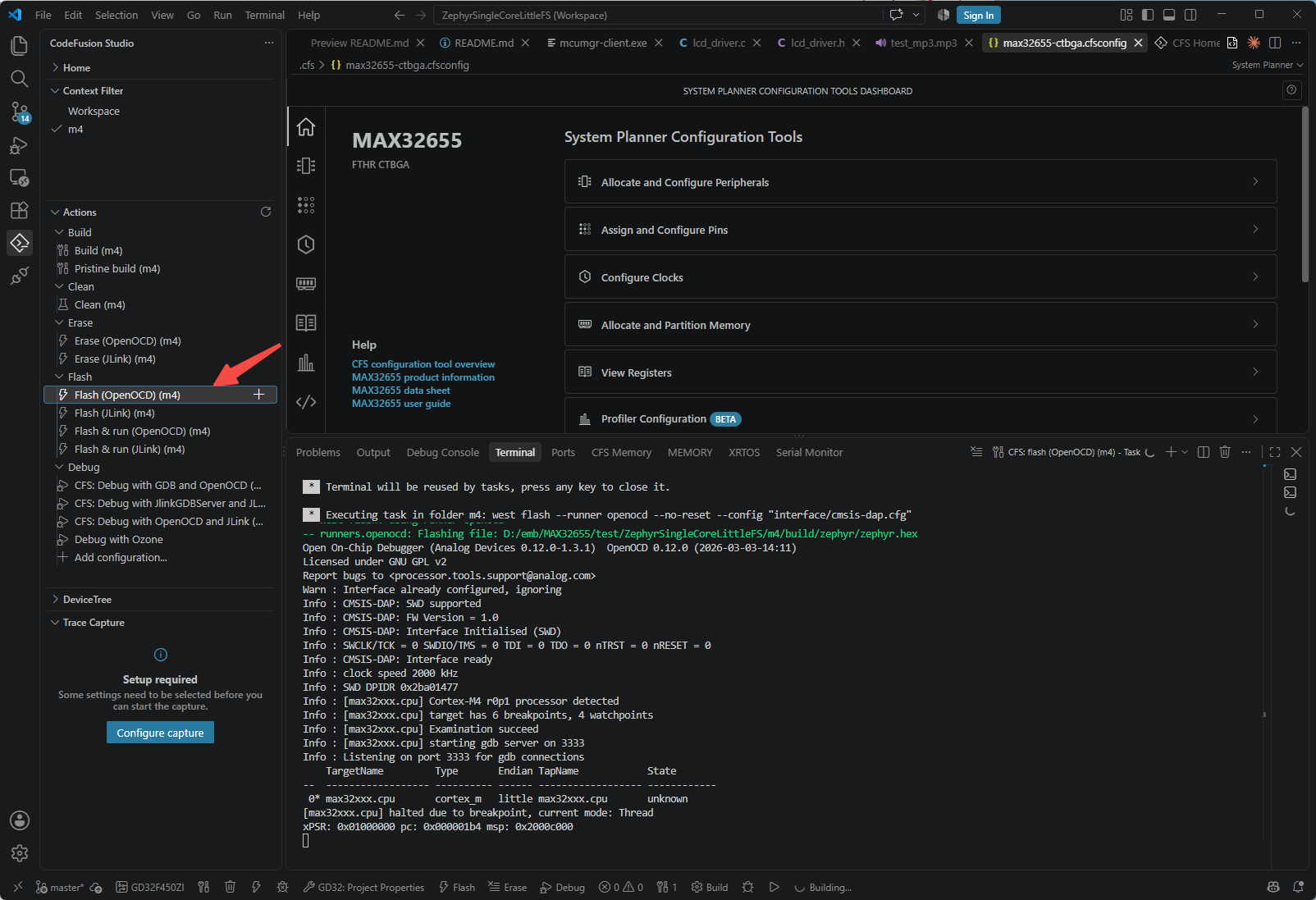

下载

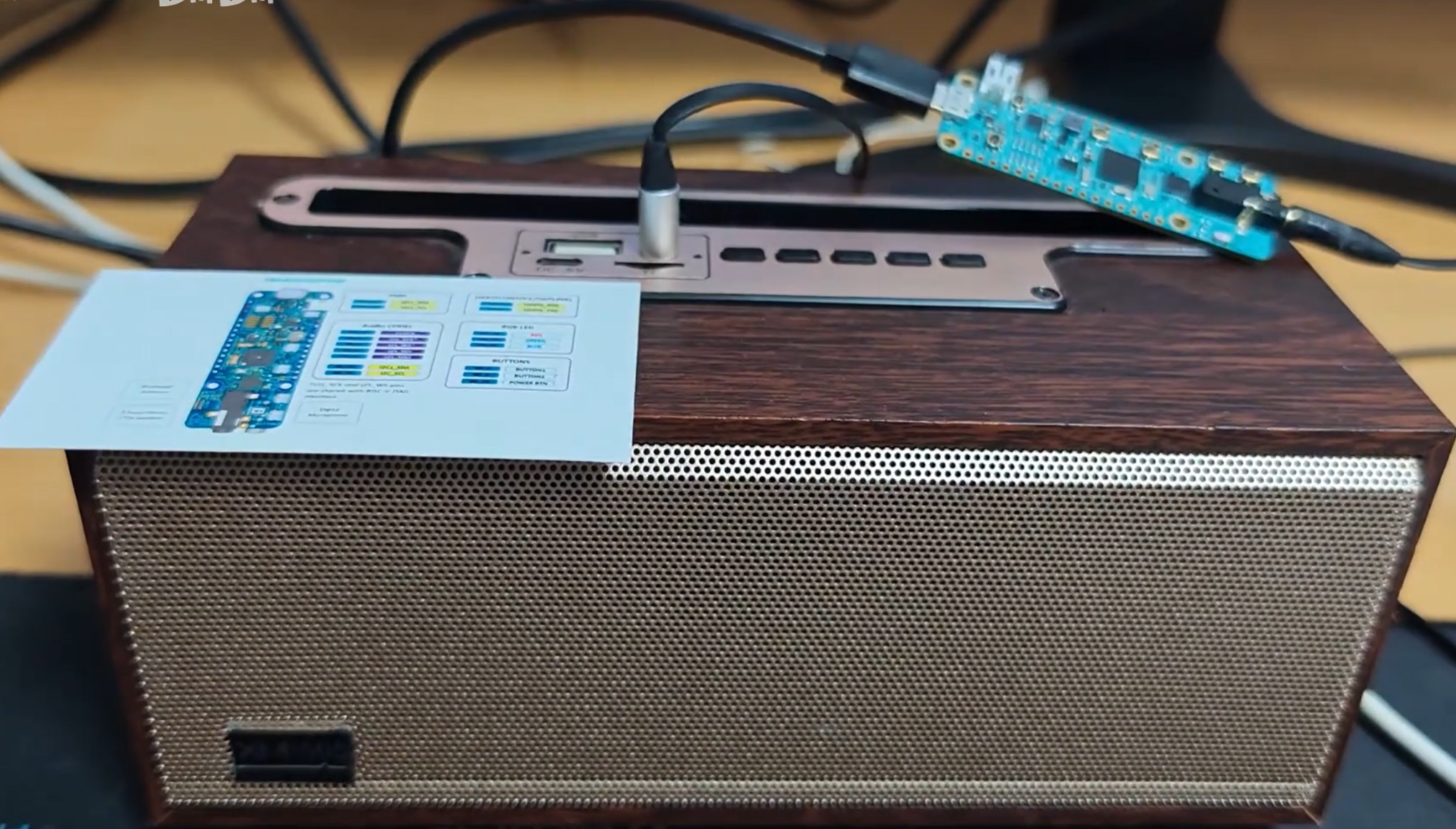

播放演示

遇到的难点及解决方法

难点 1：重采样器 Step 计算错误导致音调异常

现象：播放 test.mp3 时音调明显偏高，声音不自然。

原因：重采样器的 step 值计算公式错误。step 表示"每个输入样本产生多少个输出样本"，对于 44.1kHz→48kHz 的上采样应为 step = out_hz / in_hz = 48000/44100 ≈ 1.088，但代码中误写为 step = in_hz / out_hz = 44100/48000 ≈ 0.919（降采样公式），导致音频被时间压缩，以 48kHz 播放时音调升高约 19%。

解决方法：修正 resampler.h 中所有采样率 case 的 num/den 对调：

case 44100: num = 48000; den = 44100; break;   // 修正前: num=44100, den=48000
case 32000: num = 48000; den = 32000; break;   // 修正前: num=32000, den=48000
case 22050: num = 48000; den = 22050; break;
case 24000: num = 48000; den = 24000; break;
case 16000: num = 48000; den = 16000; break;

难点 2：RAM 溢出 12KB

现象：编译报错 region 'RAM' overflowed by 12128 bytes。

原因：MAX32655 的 M4 SRAM 仅 112KB，而 MP3 解码器状态（~14KB）、I2S 缓冲（16KB）、输入缓冲（8KB）、线程栈（24KB+8KB）等合计超出可用 RAM。

解决方法：多管齐下的内存优化策略：

最终 RAM 使用约 117KB/128KB，余量约 11KB。

难点 3：MAX9867 时钟配置导致 24kHz 输出

现象：音频播放速度异常，听起来慢且低沉。

原因：MSDK 通用库驱动的 MAX9867 时钟配置值（CLK_HIGH=0x30, DAI_CLOCK=0x02）产生 24kHz 采样率而非 48kHz。这是因为通用驱动未针对 12.288MHz 晶振优化，其注释也明确说明该配置仅产生 24kHz。

解决方法：参考 ADI MAX32655 I2S 参考示例，使用正确的时钟配置：

难点 4：I2S DMA 块间爆音

现象：播放音频时出现周期性"滴答"噪声。

原因：原始 I2S 驱动采用单块 DMA 模式，每块传输完成后 DMA 停止，等待应用线程调用 i2s_write() 再重启下一块，块间存在 ISR → 信号量 → 线程唤醒 → 打包 → i2s_write → dma_start 的软件往返延迟（约 20-80µs），造成样本域不连续。

解决方法：在 DMA 回调（ISR）中自动续接下一块 DMA 传输，实现无间隙连续输出。

难点 5：FPU 未启用导致解码过慢

现象：MP3 解码每帧耗时约 63ms，远超 24ms 的实时预算，导致 I2S 缓冲持续欠载产生爆音。

原因：默认编译选项使用软浮点（-mcpu=cortex-m4 不带 FPU），minimp3 的 IMDCT 和合成滤波器组中大量浮点运算通过 __aeabi_* 软仿真库执行，速度极慢。

解决方法：在板级配置中启用 FPU：

CONFIG_FPU=y
CONFIG_FP_SOFTABI=y

启用后编译器使用 -mfpu=fpv4-sp-d16（单精度，匹配 M4F），解码速度提升约 2.6 倍，每帧耗时降至约 15-20ms，满足实时要求。FP_SOFTABI 保持软浮点调用约定，确保与 picolibc / MSDK HAL 的 ABI 兼容性。

难点 6：I2C 中断模式导致系统死锁

现象：首次写入 MAX9867 寄存器时系统卡死。

原因：MAX32 I2C 中断驱动在发送 STOP 条件后等待 DONE 标志，但该标志在此硅片上不会触发，导致 k_sem_take(K_FOREVER) 永久阻塞。

解决方法：使用 I2C 轮询模式（不设置 CONFIG_I2C_MAX32_INTERRUPT），编解码器控制总线流量低，轮询模式完全满足需求且无死锁风险。

对本次活动的心得体会

技术收获

1. 深入理解嵌入式音频系统：通过本项目，我深入理解了从 MP3 压缩数据到模拟音频输出的完整链路，包括文件系统、软件解码、重采样、I2S/DMA 传输、编解码器配置等各环节的技术细节和性能约束。特别是对"时钟主从关系决定采样率精度"这一核心概念有了切身体会——MAX9867 作为 I2S 时钟主设备，由晶振锁定 48kHz，MCU 只需跟上节奏即可，这比 MCU 自己生成时钟简单且精确得多。
2. Zephyr RTOS 实践：在 Zephyr 上实现了多线程协作、内存池管理、DMA 驱动补丁、Shell 框架集成、MCUmgr 文件传输等，对 Zephyr 的设备驱动模型、设备树（Devicetree）配置、Kconfig 系统有了深入实践。尤其是设备树 overlay 的多文件组合机制和 fstab 自动挂载简化了存储配置。
3. 性能调优经验：在 112KB SRAM 的严格约束下，通过栈大小优化、缓冲区平衡、FPU 启用、SPI 频率提升、线程优先级调整等多维度优化，在资源极限内实现了流畅的 MP3 播放。这让我深刻体会到嵌入式开发中"每一 KB 都要精打细算"的现实。

意见与建议

1. 开发工具：CodeFusion Studio™ 作为 ADI 新一代 IDE，集成了 Zephyr 构建系统和调试工具，使用体验良好。建议增加 SPI NOR Flash 的外部烧写算法支持，方便直接烧录音乐库镜像，避免依赖 MCUmgr 逐文件上传。
2. 文档与示例：MAX32655 的 I2S+MAX9867 参考示例非常有价值，帮助快速解决了时钟配置问题。建议 ADI 提供更多音频相关的应用笔记和代码示例，尤其是多采样率重采样、DMA 双缓冲等进阶主题。
