2026 ADI CodeFusion 竞赛 —— 基于 MAX32655-FTHR 实现离线中文关键词唤醒与命令词识别

1 所选任务

赛道一（边缘计算），【入门级题目2：关键词唤醒与命令词识别】

任务要求使用板载音频输入实现 3~5 个预设关键词的离线识别，识别响应延迟 500ms 以内，并根据识别结果控制 LED 等外设。本项目完成情况对照如下：

2 项目描述

2.1 系统概述

本项目在 MAX32655FTHR 开发板上实现了一个离线中文命令词识别与反馈系统：设备待命时持续监听板载麦克风输入，用户说出"开机 / 关机 / 增加 / 减少"四个命令词之一后，开发板在数百毫秒内完成识别，并通过 LED 与语音播放做出回应。整个链路包括数据采集、模型训练量化、嵌入式部署三部分，全部自主开发：

1. 数据采集：先用开发板自制录音采集固件（附录A），采集 298 条中文命令词录音，存入 microSD 卡；
2. 模型训练与量化：在电脑端用 PyTorch 完成轻量级 DS-CNN（深度可分离卷积网络）训练，经量化感知训练（QAT）转为 int8，并自动生成 CMSIS-NN C 源码（模型权重、前端查找表、量化参数），提供各步骤的操作指令（附录B）；
3. 嵌入式部署：在 CodeFusion Studio 中开发 MAX32655 固件，通过 I2S + DMA 实时采集音频，CMSIS-DSP 计算 Log-Mel 特征，CMSIS-NN 完成 int8 推理，判决后驱动指示灯、microSD WAV 播放与 UART 上报。

由于数据集协议原因，完整音频数据集不公开。如有需要，请使用录音采集固件，自行构建数据集。

2.2 交互效果

• 待命状态：MAX20303 PMIC 绿色 LED 常亮，表示系统正在监听，可以处理语音指令；

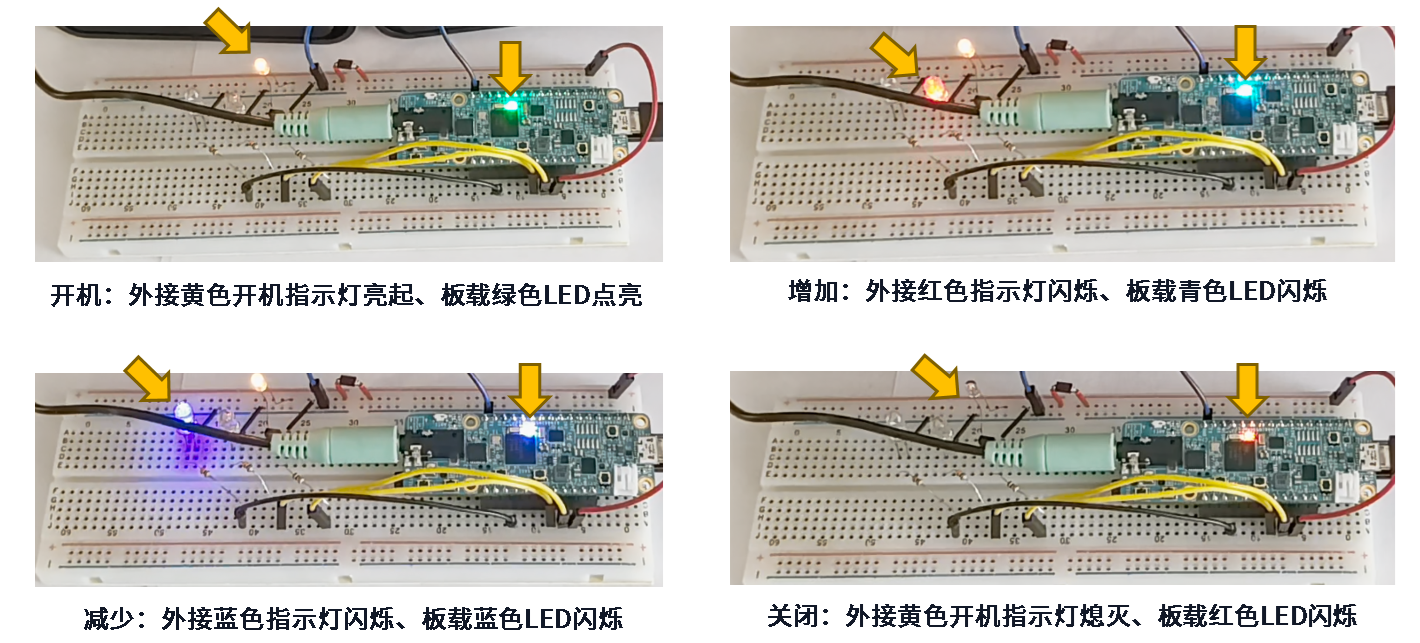

• 识别到命令词：绿色待命 LED 熄灭，开发板上的 RGB LED 按命令词以对应颜色闪烁（开机=绿色常亮 1s；关机=红色闪烁；增加=青色快闪；减少=品红闪烁），开发板外接的指示灯同步闪烁（开机=灯泡点亮，增加=红色 LED 闪烁，减少=蓝色 LED 闪烁，关机=灯泡熄灭），同时通过 I2S 播放 microSD 中对应的 WAV 回应语音（已经启动/已经增加/已经减少/已经关闭）；
• 回应结束：自动清空音频缓冲、重置识别状态，重新启动采集并点亮待命 LED，回到监听状态；

2.3 关键指标

3 硬件介绍

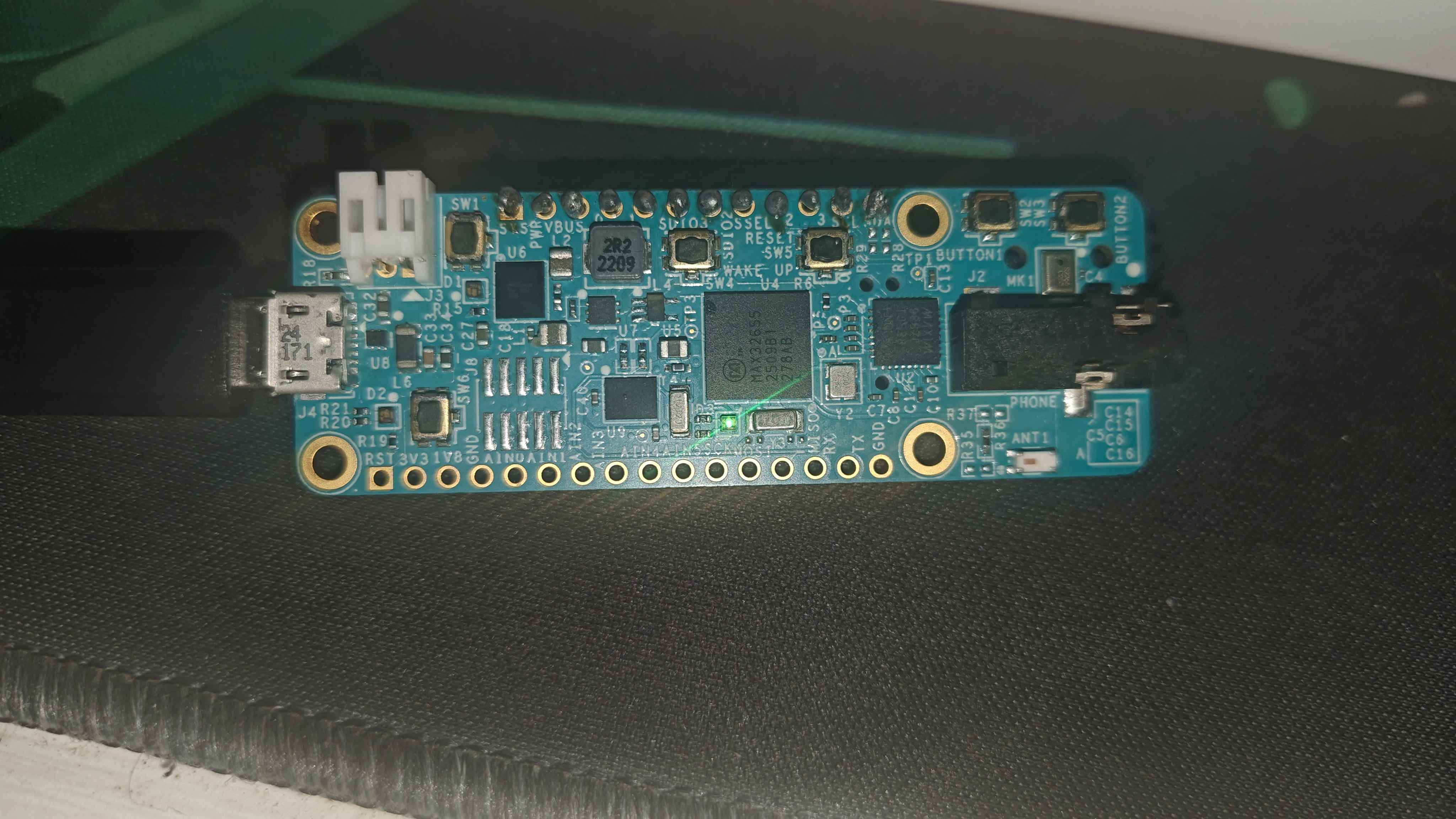

本项目使用 MAX32655-FTHR 评估板，未设计自定义 PCB。主控 MAX32655：Arm Cortex-M4F 内核，主频 100MHz（带 FPU 与 DSP 指令），512KB flash、128KB SRAM，集成 BLE 5.2 无线电（含 RISC-V 协处理器）。本项目仅使用 ARM MCU 部分，算力与存储均满足需求。

板载资源（本项目用到部分）：

外接器件：

4 方案框图与设计思路

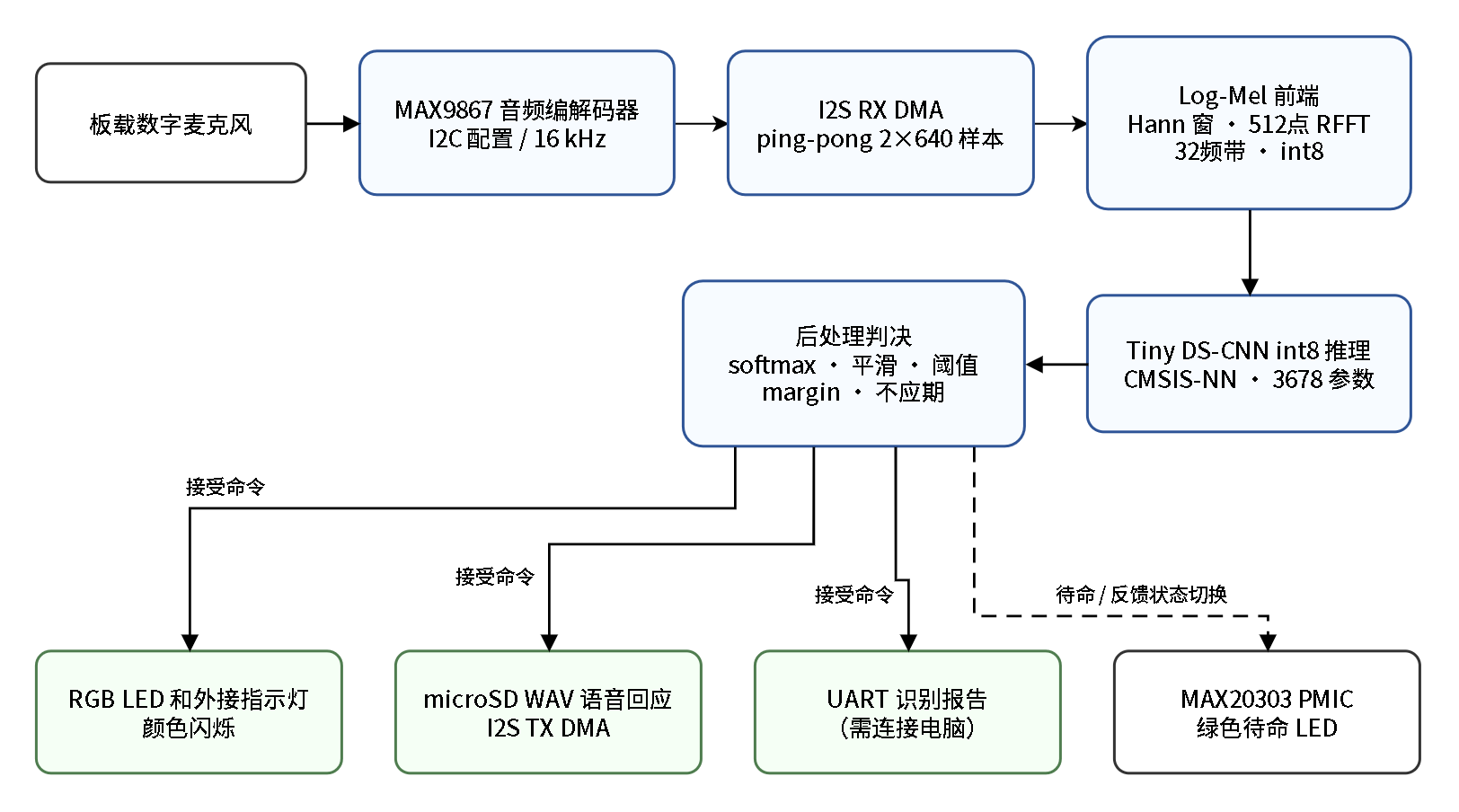

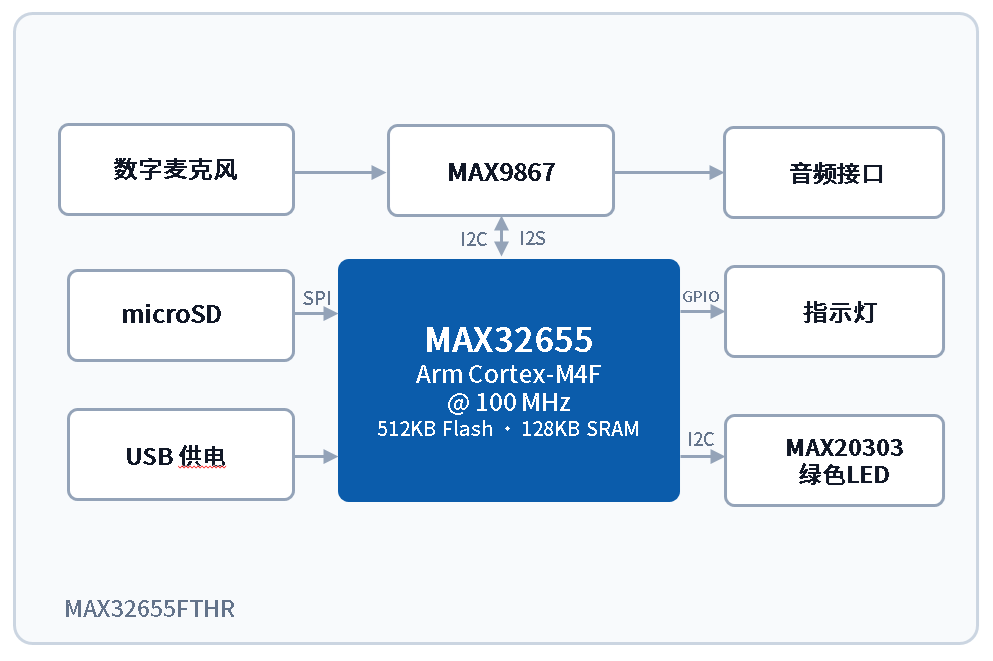

4.1 系统方案框图

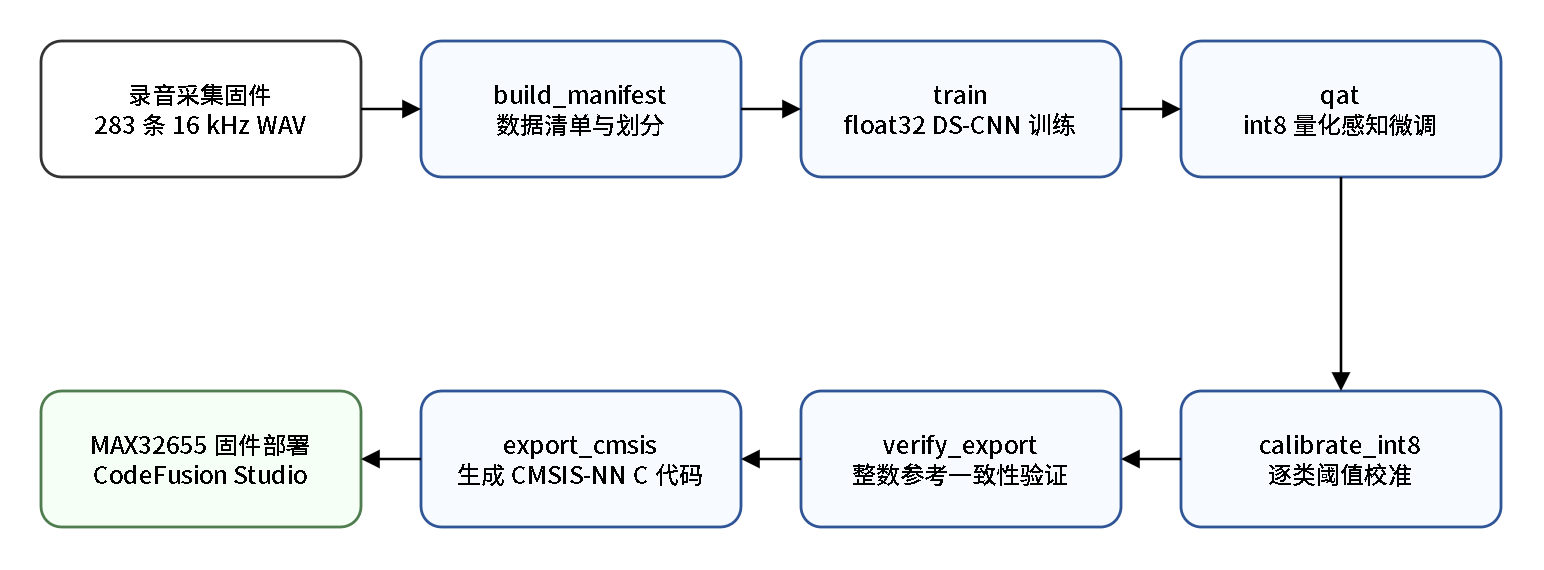

4.2 端到端机器学习流水线

训练与部署工具链按"采集 → 训练 → 量化 → 校准 → 验证 → 导出 → 部署"组织，每一步均有独立脚本与产物，保证流程可复现：

4.3 关键设计决策

1. Tiny DS-CNN 网络结构：输入 80 帧 × 32 频带 Log-Mel 谱，主干为 1 个 3×3 步长 2 的 stem 卷积 + 4 组 depthwise/pointwise 深度可分离卷积块（通道 8→16→24→32→32），全局平均池化后接 6 类全连接分类器。深度可分离卷积大幅降低计算量，全模型参数量约 3.7K ，int8 权重约 3.3KB，适配 MAX32655 的 512KB flash 与 128KB SRAM。

2. Log-Mel 前端，训练端与部署端严格一致：帧长 25ms（400 样本）、帧移 20ms（320 样本）、512 点 FFT、32 个 Mel 频带（80~7600Hz）、80 帧上下文（约 1.6s）。训练侧（Python）与固件侧（C，CMSIS-DSP arm_rfft_fast_f32）使用同一套由 Python 导出的查找表（Hann 窗、Mel 滤波器组、特征均值/方差、输入量化参数），从源头上消除两端口径差异；特征最终量化为 int8。
3. 实时推理节拍：音频以 640 样本（40ms）DMA 块到达，每块最多产生 2 个新帧并写入 80 帧滚动历史；每 40ms 截取当前上下文做一次 int8 推理。启动约 1.6s 填满上下文后进入稳态，音频不丢块（ping-pong 双缓冲 + 超块计数监测）。
4. 低误触发的判决链：softmax 概率 → 4 帧滑动平均（约 160ms）→ 命令类需超过逐类独立阈值（由校准脚本在验证集上自动确定）→ 与次优类的 margin ≥ 0.4 → 距上次接受 ≥ 500ms（不应期）。SILENCE/UNKNOWN 作为显式拒识类参与训练，非命令词语音会被主动拒绝而非强行归类。
5. QAT 量化而非训练后量化：权重采用逐通道对称 int8、激活采用逐张量 int8、偏置 int32，BatchNorm 在导出前折叠进卷积。量化感知微调 30 轮后，int8 模型验证准确率 98.61%。

5 软件流程图、调试软件与关键代码

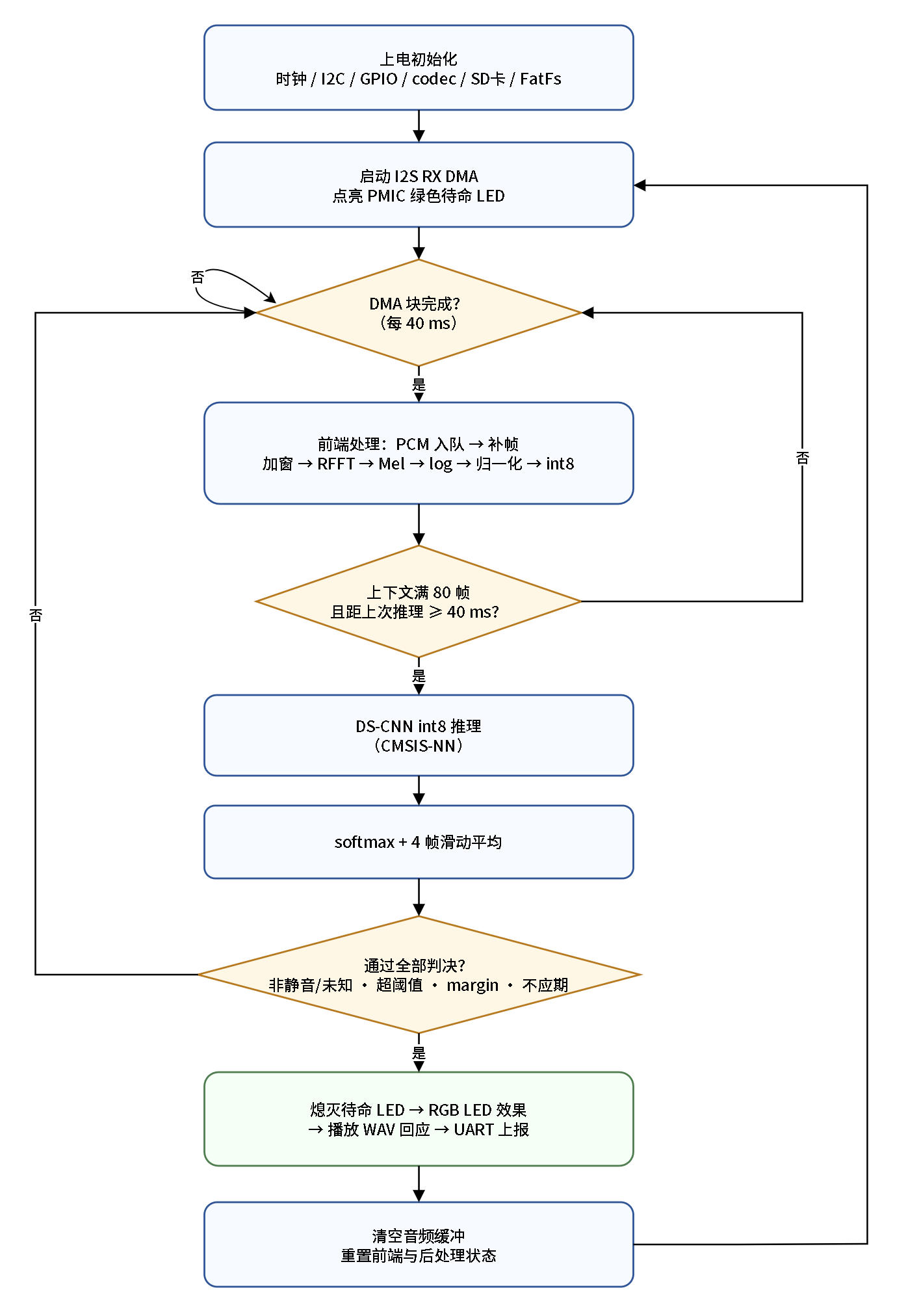

5.1 固件主流程

固件采用"DMA 中断 + 主循环"架构，无 RTOS。系统主频 100MHz，音频处理、推理、反馈全部在主循环中完成：

延迟预算分析：命令发音结束后，最迟 40ms（一个推理节拍）内概率开始上升，4 帧平滑窗约 160ms 完成确认，单帧推理与判决开销远小于一个音频块周期（固件内置超时监测，单块处理超过 40ms 会通过 UART 告警）。因此从发音结束到 LED/语音动作的延迟约 200ms 量级，满足题目 ≤500ms 的要求。

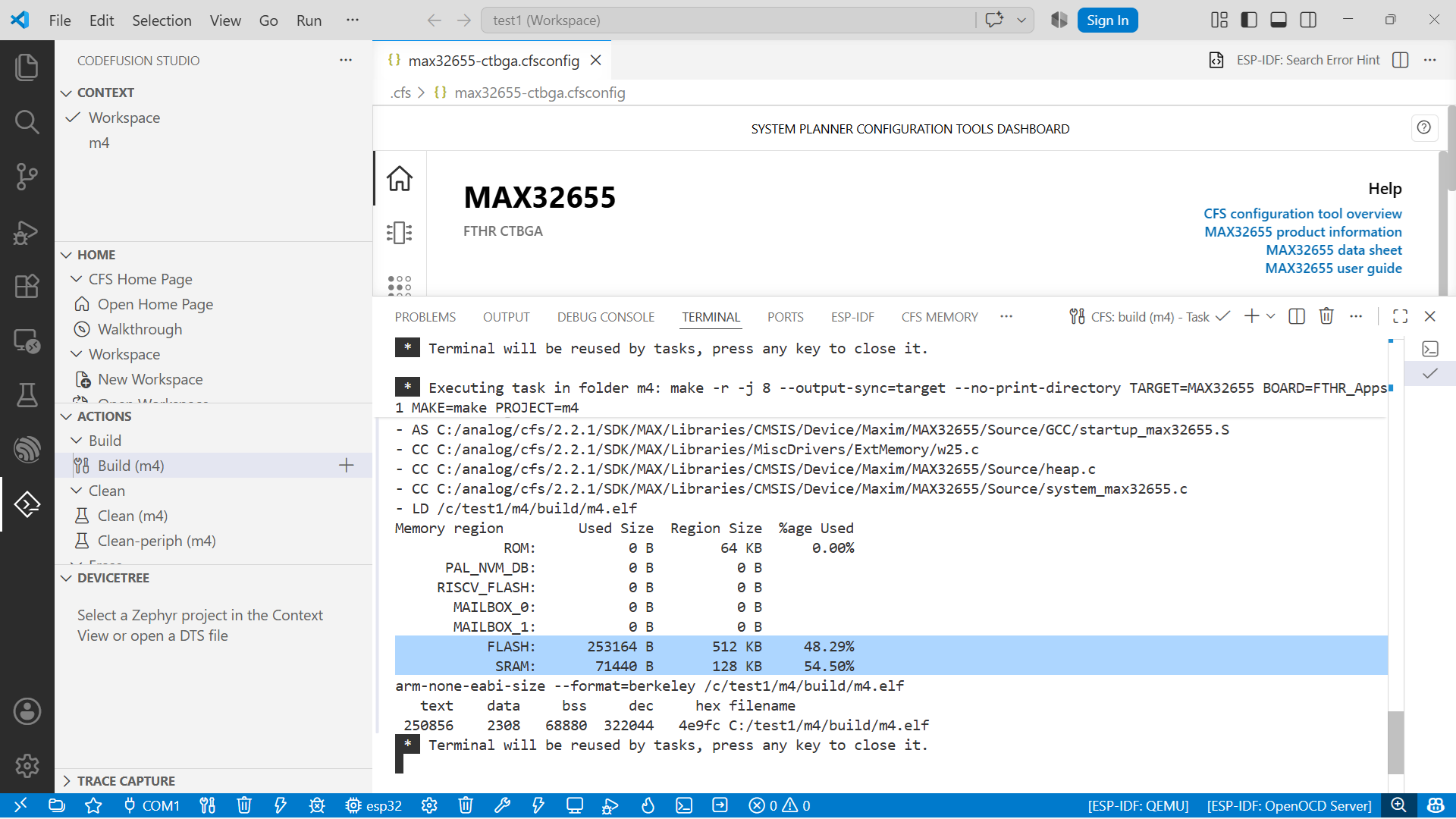

5.2 调试软件说明（CodeFusion Studio）

固件工程基于 CodeFusion Studio 2.2.1 开发调试，要点如下：

• 工程与构建：CFS 基于 VSCode 的嵌入式工作流，工程通过 CFS 图形化外设配置（.cfsconfig）生成时钟、GPIO、I2C、I2S、UART、DMA 初始化代码；构建调用 MSDK 的 Make 体系（make release，arm-none-eabi-gcc，-O2 优化），并启用 ARM_MATH_CM4 / ARM_MATH_DSP 与 CMSIS_NN_USE_REQUANTIZE_INLINE_ASSEMBLY 编译宏以充分发挥 Cortex-M4 的 DSP 指令与 CMSIS-NN 优化路径；
• 烧录与调试：通过板载 DAPLink / J-Link 调试（目标 MAX32655），支持断点、单步、变量查看；SVD 文件支持外设寄存器级调试；
• 运行观测：UART0（115200-8-N-1）作为运行时观测通道，识别成功输出 KWS,<序号>,<时间戳ms>,<类别ID>,<类别名>,<置信度0~1000>,proc_ms=<单帧处理耗时ms>；调试模式下还可周期性输出各次判决的概率与拒绝原因（静音/未知/阈值/margin/不应期），便于联调阈值参数。

5.3 关键代码说明

（1）音频采集 —— audio/audio_stream.c
MAX9867 经 I2C 配置为 16kHz 主模式后，I2S 以单声道右通道接收 16bit PCM，DMA 配置为 ping-pong 双缓冲（2×640 样本）：一块由硬件填充时，主循环处理另一块，块间无缝衔接，保证 40ms 音频流不丢样。DMA 完成回调仅置标志并统计 overrun，耗时处理全部留在主循环，中断开销最小化。

（2）神经网络前端 —— kws/nn_frontend.c
PCM 样本进入容量 1040 样本的 FIFO，每凑满 400 样本生成一帧：乘 Hann 窗 → CMSIS-DSP arm_rfft_fast_f32() 做 512 点实数 FFT → 功率谱 → 按 Python 导出的稀疏 Mel 表做 32 频带滤波 → 取对数 → 按导出的均值/方差归一化 → 按 q = x/scale + zero_point 量化为 int8，写入 80×32 滚动特征历史。所有查找表来自训练侧 frontend_tables.c，确保与训练完全一致。

（3）DS-CNN 推理 —— kws/dscnn_model.c
模型 10 层逐层调用 CMSIS-NN 7.0.0 算子：普通卷积与 1×1 卷积用 arm_convolve_wrapper_s8()，4 个 depthwise 层用 arm_depthwise_conv_wrapper_s8()，分类头前的全局平均池化用 arm_avgpool_s8()，最后用 arm_fully_connected_per_channel_s8() 输出 6 类 logits。权重/偏置/逐通道 multiplier 与 shift 均为 const 数组存放于 flash；推理使用 2×10KB 张量乒乓缓冲 + 4KB scratch，SRAM 占用受部署清单门限约束。

#define LAYER_DESC_CONV(prefix, w, b, m, s) \
    { \
        .op = DSCNN_OP_CONV, \
        .in_h = prefix##_IN_H, .in_w = prefix##_IN_W, .in_c = prefix##_IN_C, \
        .out_h = prefix##_OUT_H, .out_w = prefix##_OUT_W, .out_c = prefix##_OUT_C, \
        .kernel_h = prefix##_KERNEL_H, .kernel_w = prefix##_KERNEL_W, \
        .stride_h = prefix##_STRIDE_H, .stride_w = prefix##_STRIDE_W, \
        .pad_h = prefix##_PAD_H, .pad_w = prefix##_PAD_W, \
        .input_offset = prefix##_INPUT_OFFSET, .output_offset = prefix##_OUTPUT_OFFSET, \
        .act_min = prefix##_ACT_MIN, .act_max = prefix##_ACT_MAX, \
        .weights = (w), .bias = (b), .multiplier = (m), .shift = (s), \
    }


#define LAYER_DESC_DW(prefix, w, b, m, s) \
    { \
        .op = DSCNN_OP_DEPTHWISE, \
        .in_h = prefix##_IN_H, .in_w = prefix##_IN_W, .in_c = prefix##_IN_C, \
        .out_h = prefix##_OUT_H, .out_w = prefix##_OUT_W, .out_c = prefix##_OUT_C, \
        .kernel_h = prefix##_KERNEL_H, .kernel_w = prefix##_KERNEL_W, \
        .stride_h = prefix##_STRIDE_H, .stride_w = prefix##_STRIDE_W, \
        .pad_h = prefix##_PAD_H, .pad_w = prefix##_PAD_W, \
        .input_offset = prefix##_INPUT_OFFSET, .output_offset = prefix##_OUTPUT_OFFSET, \
        .act_min = prefix##_ACT_MIN, .act_max = prefix##_ACT_MAX, \
        .weights = (w), .bias = (b), .multiplier = (m), .shift = (s), \
    }


static const dscnn_layer_t g_layers[] = {
    LAYER_DESC_CONV(KWS_LAYER0_STEM,
                    kws_stem_weights, kws_stem_bias,
                    kws_stem_multiplier, kws_stem_shift),
    LAYER_DESC_DW(KWS_LAYER1_BLOCK1_DW,
                  kws_block1_dw_weights, kws_block1_dw_bias,
                  kws_block1_dw_multiplier, kws_block1_dw_shift),
    LAYER_DESC_CONV(KWS_LAYER2_BLOCK1_PW,
                    kws_block1_pw_weights, kws_block1_pw_bias,
                    kws_block1_pw_multiplier, kws_block1_pw_shift),
    LAYER_DESC_DW(KWS_LAYER3_BLOCK2_DW,
                  kws_block2_dw_weights, kws_block2_dw_bias,
                  kws_block2_dw_multiplier, kws_block2_dw_shift),
    LAYER_DESC_CONV(KWS_LAYER4_BLOCK2_PW,
                    kws_block2_pw_weights, kws_block2_pw_bias,
                    kws_block2_pw_multiplier, kws_block2_pw_shift),
    LAYER_DESC_DW(KWS_LAYER5_BLOCK3_DW,
                  kws_block3_dw_weights, kws_block3_dw_bias,
                  kws_block3_dw_multiplier, kws_block3_dw_shift),
    LAYER_DESC_CONV(KWS_LAYER6_BLOCK3_PW,
                    kws_block3_pw_weights, kws_block3_pw_bias,
                    kws_block3_pw_multiplier, kws_block3_pw_shift),
    LAYER_DESC_DW(KWS_LAYER7_BLOCK4_DW,
                  kws_block4_dw_weights, kws_block4_dw_bias,
                  kws_block4_dw_multiplier, kws_block4_dw_shift),
    LAYER_DESC_CONV(KWS_LAYER8_BLOCK4_PW,
                    kws_block4_pw_weights, kws_block4_pw_bias,
                    kws_block4_pw_multiplier, kws_block4_pw_shift),
};

（4）后处理判决 —— kws/kws_postprocess.c
logits 反量化后做数值稳定 softmax；对最近 4 次推理概率做滑动平均；依次检查拒识类、逐类阈值、与次优类的 margin（0.4）、500ms 不应期，全部通过才产出一次有效命令。逐类阈值由 PC 端校准脚本在验证集上自动生成并固化到固件。

（5）命令反馈 —— feedback/ 目录

• command_actions.c：命令 → LED 效果映射（见第 6 节演示表），GPIO 直接驱动 RGB LED；
• sd_wav_player.c：FatFs 打开 microSD 上的 WAV，跳过文件头后经 I2S TX DMA 分块播放；
• pmic_ready_led.c：经 I2C 控制 MAX20303 绿色 LED 表达"监听中/反馈中"状态。

反馈期间会停止音频采集，播放结束后依次执行缓冲清空、前端/后处理状态复位、重新启动采集，避免回放音频被自身识别造成自触发。

（6）训练侧脚本链（PC 端，PyTorch 2.4.1）
build_manifest（按 REC 编号区间生成标签清单并划分数据集）→ train（float 训练 + 早停）→ calibrate/qat（阈值校准与量化感知微调）→ calibrate_int8（int8 路径阈值校准）→ verify_export（float/伪量化/整数参考三方一致性验证）→ export_cmsis（生成 model_data.c、frontend_tables.c、model_config.h 与部署清单，直接落入固件工程 kws/generated/ 目录）。训练与部署之间零手工搬运：所有常量由脚本生成并带 CRC 校验。

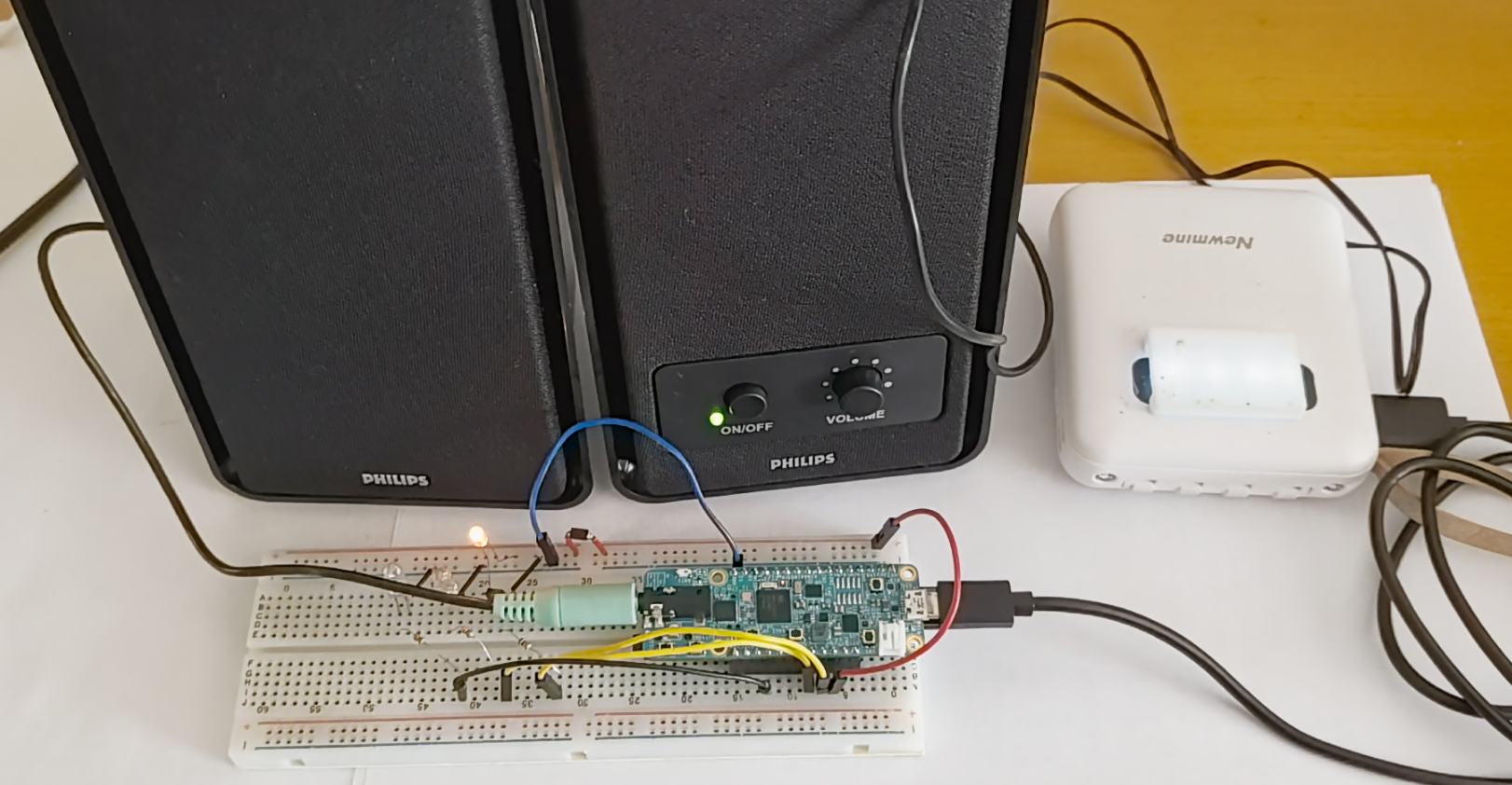

6 实物演示及说明

CodeFusion Studio 软件截图请看 5.2章

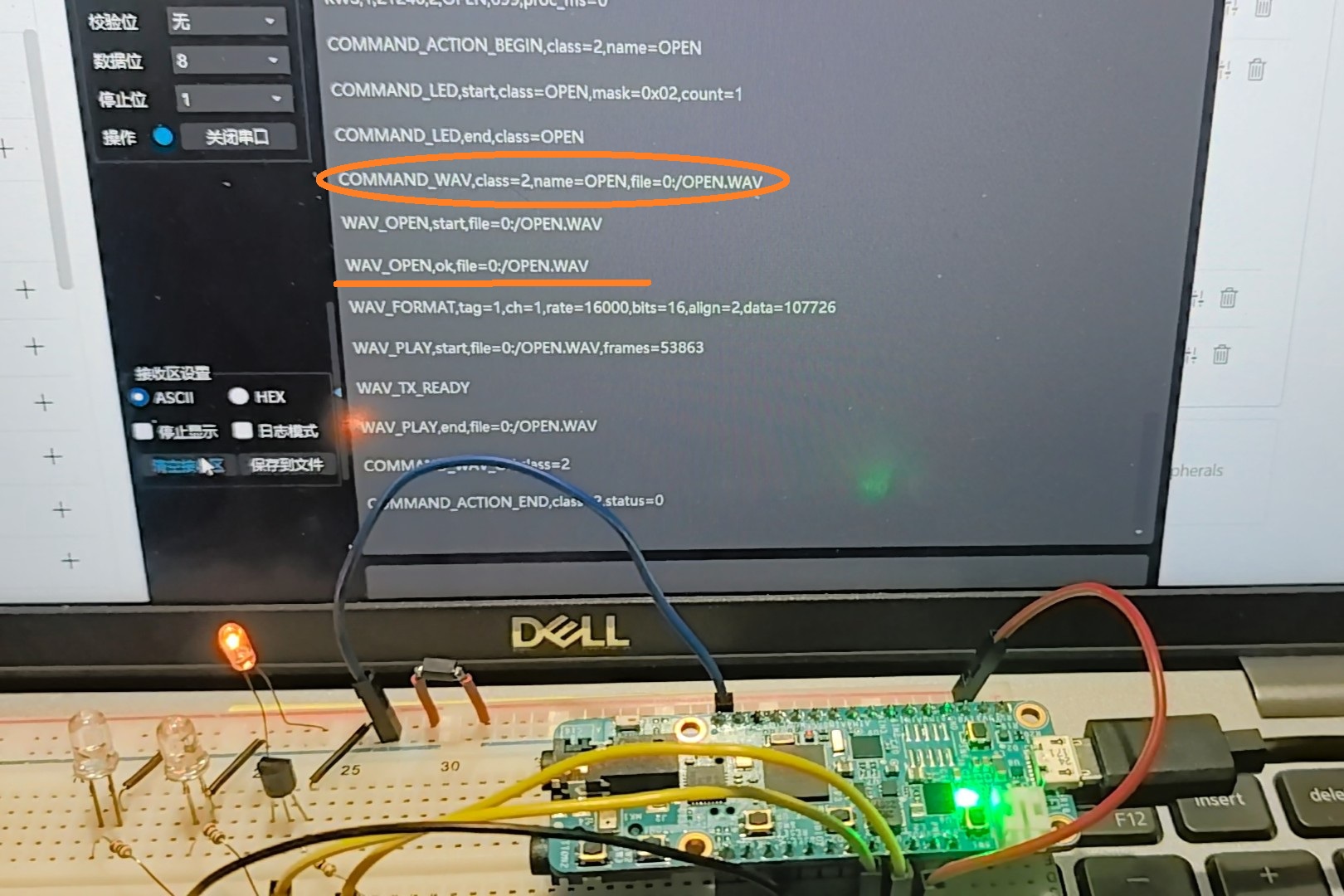

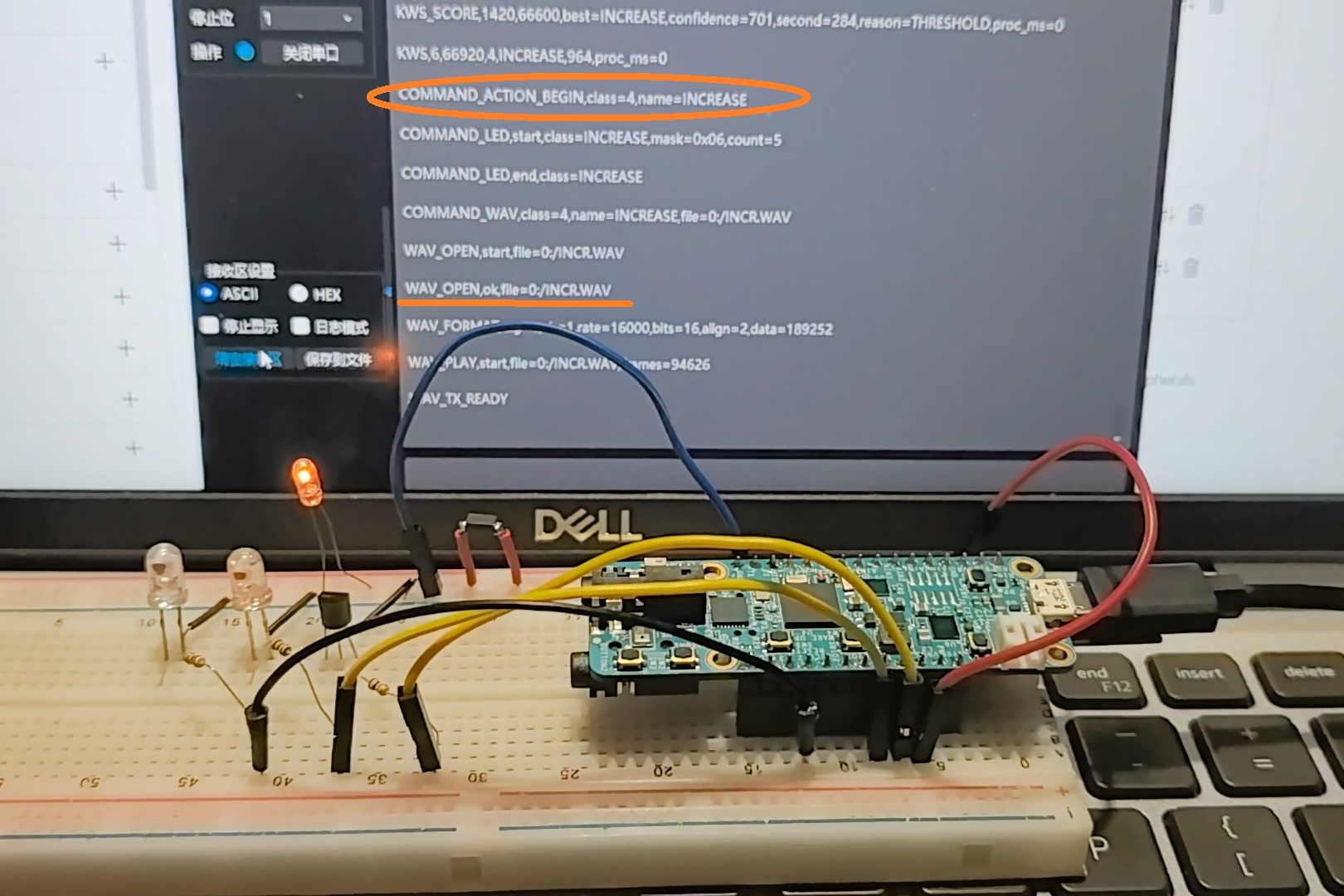

演示流程（视频与照片均按此步骤录制）：

命令词与类别、反馈效果、WAV 文件的完整映射：

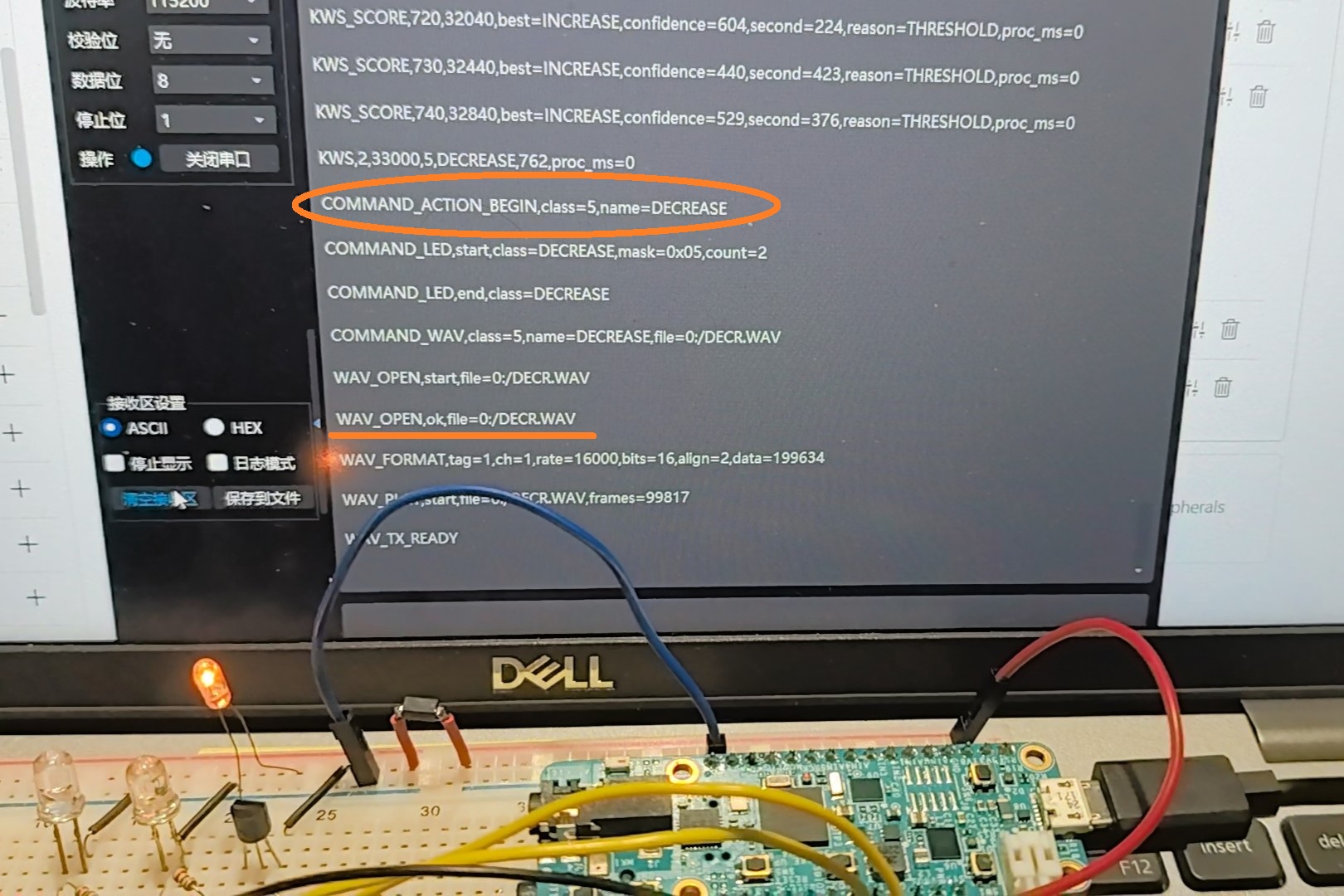

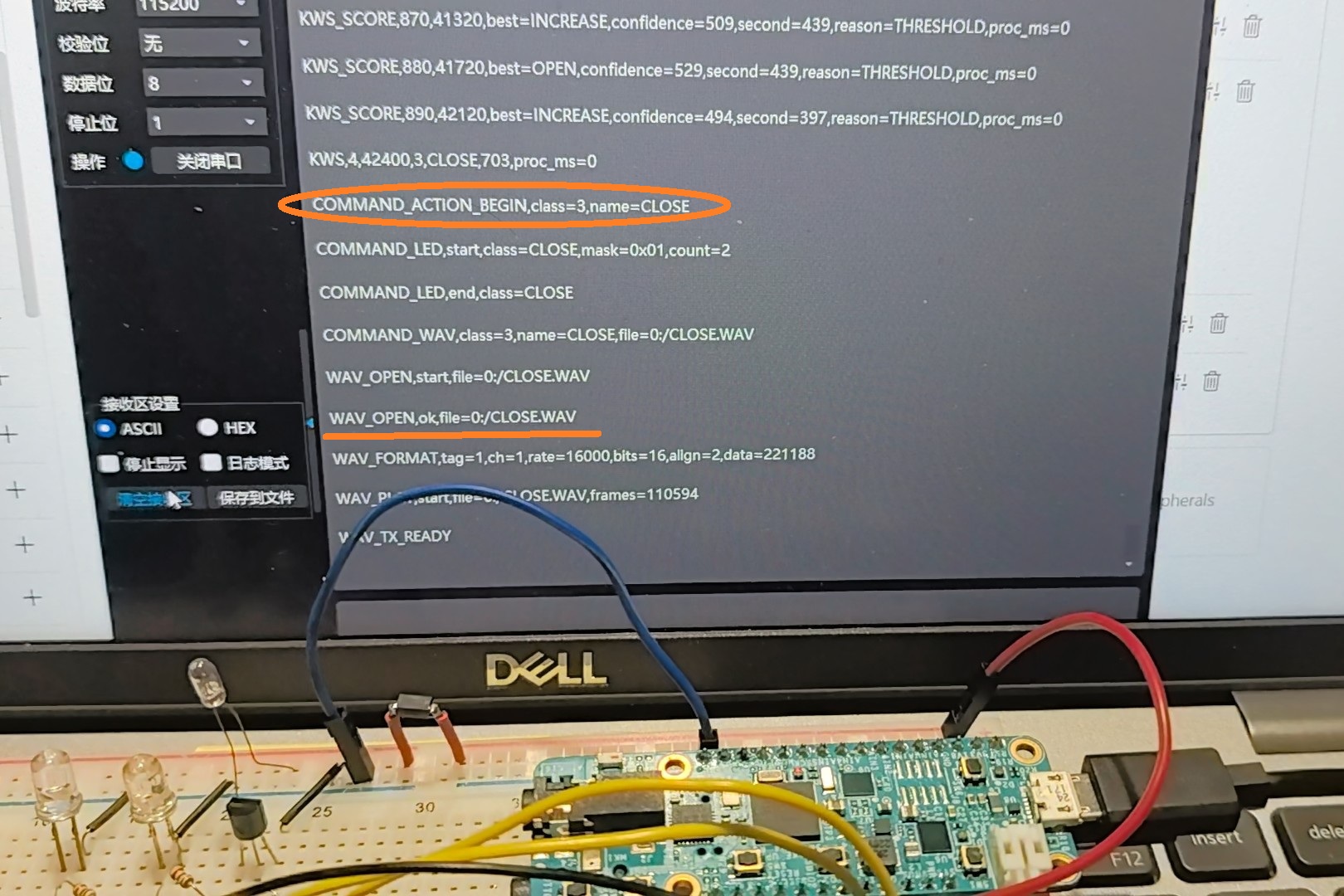

串口同步输出识别记录（格式：KWS,序号,时间戳ms,类别ID,类别名,置信度,proc_ms=处理耗时），可用于量化统计识别准确率与响应时间。

7 遇到的难点及解决方法

难点 1：训练数据量小（单一说话人），易过拟合。
解决：训练集对原始波形做多样化增强——随机增益（±4dB）、白噪声（SNR 18~35dB）、变速扰动（0.92~1.08 倍）、轻度混响，每条录音生成 4 份增强副本。

难点 2：识别与 WAV 回放共用一条 I2S 音频通路的状态切换。
解决：将反馈过程实现为严格的状态序列——停止 I2S 接收 → 播放 WAV（TX DMA）→ 播放完成关闭 I2S 释放 TX/RX 状态 → 清空音频缓冲 → 复位前端特征历史与后处理平滑窗口 → 重启接收 DMA。PMIC 绿色 LED 与该状态机联动指示"监听/反馈"，同时避免回放的语音被自身再次识别造成自触发。

难点 3：中文命令词数据集的采集。
解决：基于同一块开发板编写专用录音采集固件（附录A）：按键启停录音、文件按序号自动命名写入 microSD，配合标签区间文件即可批量入库；采集时同时录制噪音样本作为 UNKNOWN 类与增强素材。

8 对本次活动的心得体会

通过本项目完整走通了"嵌入式数据采集 → PC 端模型训练量化 → MCU 端 CMSIS-NN 部署"的边缘 AI 全流程，收获主要有三点：

1. CodeFusion Studio 的开发体验：CFS 把外设配置（时钟树、I2S、DMA、GPIO）图形化并自动生成初始化代码，构建/烧录/调试在同一个 IDE 内完成，配合 UART 实时日志，调试"音频流 + 神经网络"这类多模块协同的固件效率很高；对 CMSIS-NN/CMSIS-DSP 的集成也让 int8 算子调用非常直接。
2. 建议：希望官方后续能提供更多音频类（PDM/I2S codec）与 CMSIS-NN 部署方向的完整例程或文档，降低参赛者在音频链路配置上的摸索成本；另外期待 CFS 的外设配置能覆盖更多第三方库（如 FatFs + SD）的一键集成。

最后，感谢 ADI 与硬禾科技为本项目提供的支持！

附录A 录音数据采集程序（MAX32655-FTHR）

模型的训练数据由 MAX32655-FTHR 开发板自主采集：编写的录音固件将它变成一台"命令词录音机"，直接产出到 microSD 卡的 WAV 数据集，省去 PC 录音工具与格式转换环节，且采集链路与部署固件的音频链路（同一颗 MAX9867、同样的 16kHz/16bit 配置）完全一致，从源头保证训练数据与推理输入同分布。

工作流程：

技术要点：

• 音频链路与识别固件一致：板载数字麦克风 → MAX9867（I2C 0x18，MCLK 12.288MHz，右通道，ADC +3dB）→ I2S RX DMA 双缓冲（每块 2048 样本 = 128ms），边录边写卡；
• 文件格式：16kHz / 16bit / 单声道标准 RIFF WAV；
• 文件命名：REC0000.WAV、REC0001.WAV……自动扫描寻找空闲序号，避免覆盖；
• 存储：microSD（SPI 400kHz 初始化、5MHz 运行）+ FatFs 文件系统，流式 f_write 写入；
• 串口同步打印文件名、字节数、时长与峰值电平，方便监控削波等质量问题。

采集的数据集（16kHz 单声道）：

数据集按 60%/20%/20% 划分为训练/验证/测试集（固定随机种子保证可复现）；数据管线另按约 20% 比例合成静音样本作为 SILENCE 类。

由于数据集协议原因，完整音频数据集不公开。如有需要，请使用录音采集固件，自行构建数据集。

附录B 模型训练与导出使用方式

训练工程独立于固件工程（PC 端，Python 3.8 + PyTorch 2.4.1，纯 CPU 即可完成），在 config.toml 输入数据集命令词的编号范围后，依次执行以下指令：

# 1. 生成数据清单（按标签区间 + 数据集划分）
python -m scripts.build_manifest --config config.toml

# 2. 训练 float32 模型（早停）
python -m scripts.train --config config.toml

# 3. 校准 float 模型判决阈值
python -m scripts.calibrate --config config.toml

# 4. 量化感知训练（int8 QAT 微调）
python -m scripts.qat --config config.toml

# 5. 在整数参考路径上重新校准逐类阈值（部署到开发板后，要手动微调）
python -m scripts.calibrate_int8 --config config.toml

# 6. 验证 float / 伪量化 / 整数参考三方一致性
python -m scripts.verify_export --config config.toml

# 7. 导出 CMSIS-NN C 代码到固件工程（kws/generated 目录）
python -m scripts.export_cmsis --config config.toml --firmware-generated-dir ..\test1\m4\kws\generated

导出产物（自动生成，固件直接编译使用）：

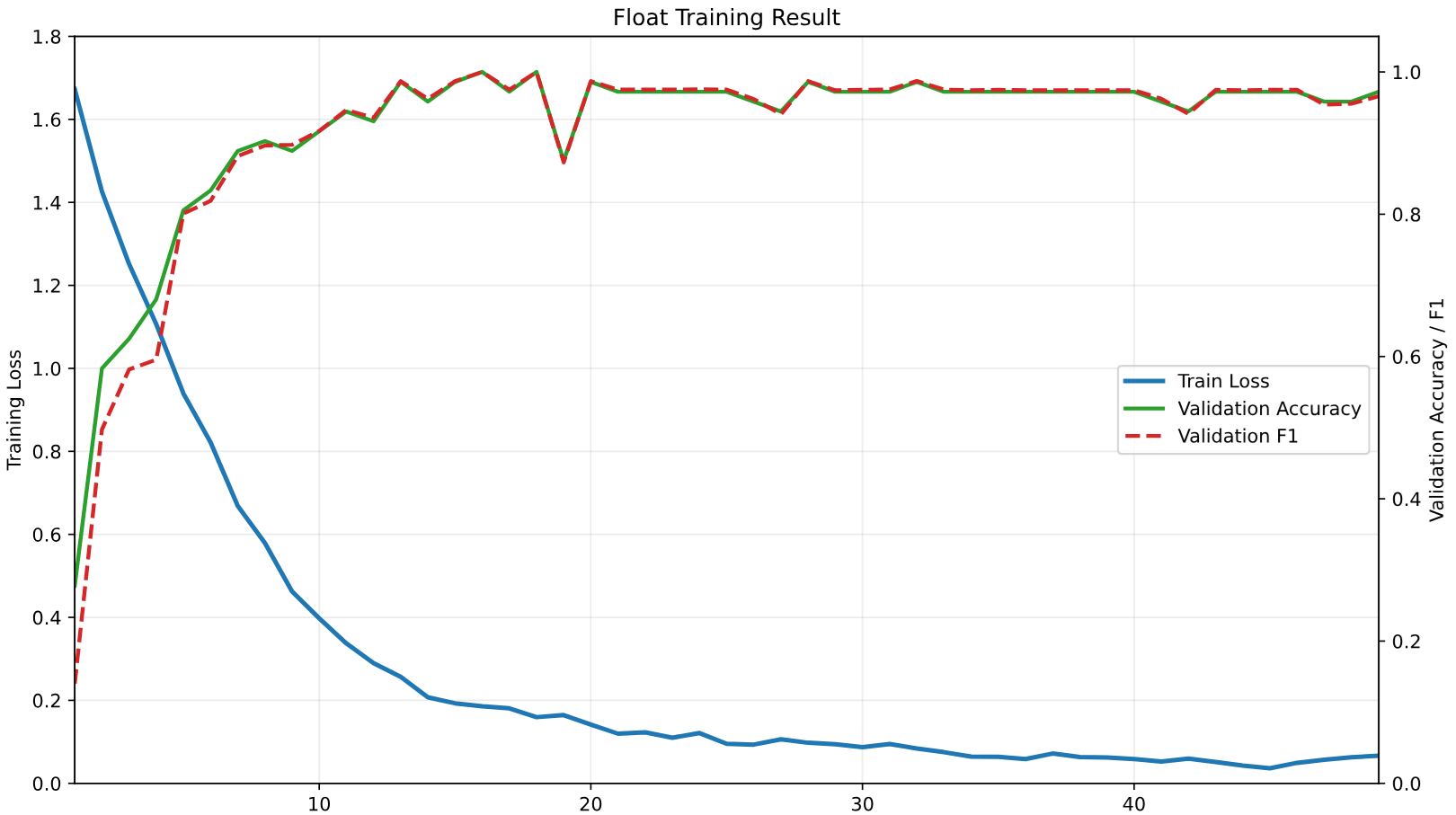

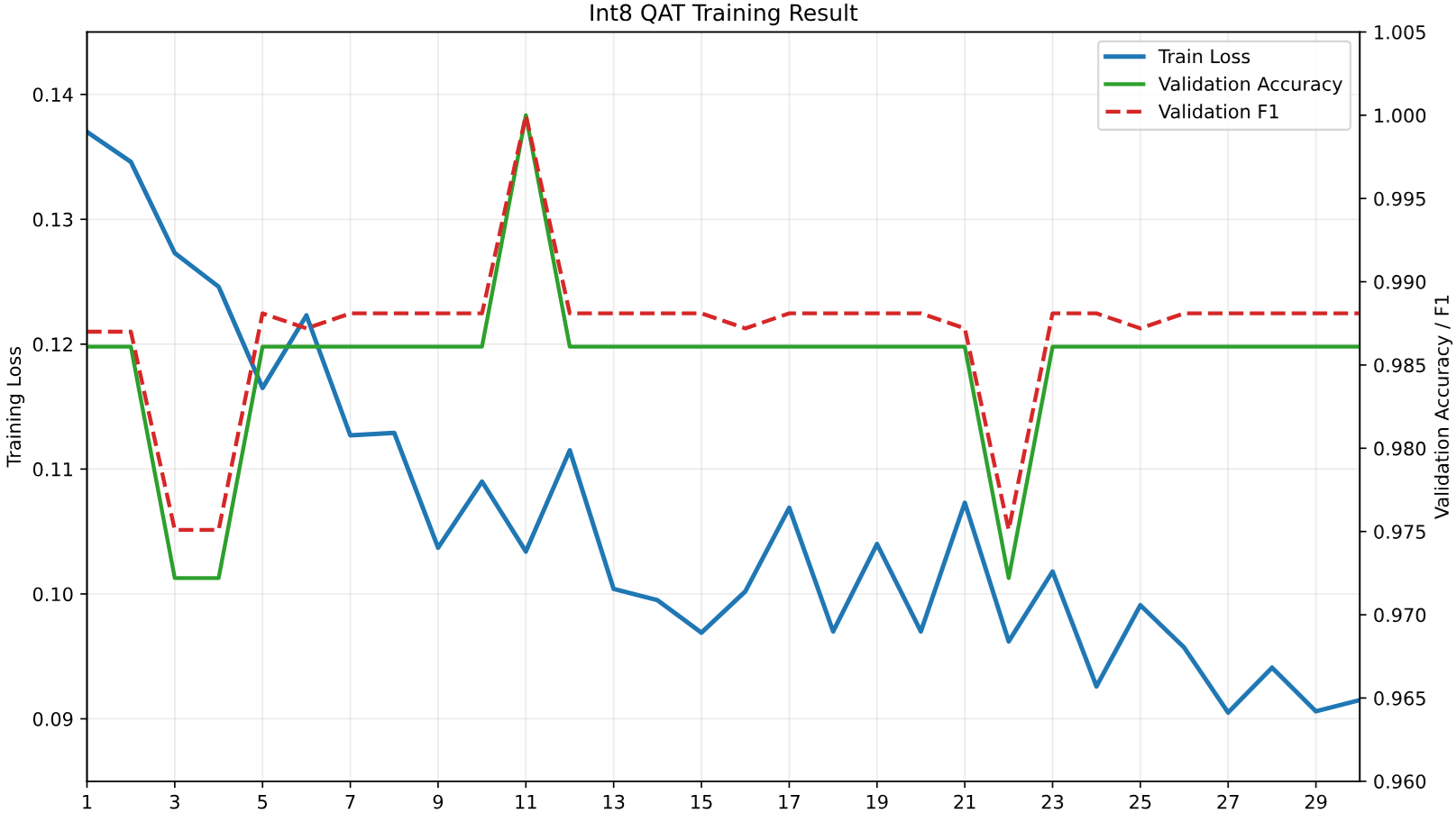

训练指标可视化结果：
