基于MAX32690的简易频谱仪

1. 简介

参加了一个由 ADI 赞助硬禾举办的 2026ADI CodeFusion Studio 活动。开发板选择的是 ADI 的 MAX32690EVKIT。

1）所选任务

打算自命题

任务题目：简易频谱仪

描述：做一个频谱仪，实现低频频率的识别。流程为：使用ADC 通过 DMA 进行高速数据采样，做FFT实现频谱计算，在 TFT LCD 进行实时频谱图的展示。

2）硬件介绍

资源汇总：

• ADI-MAX32690
• MAX32690EVKIT

板卡介绍

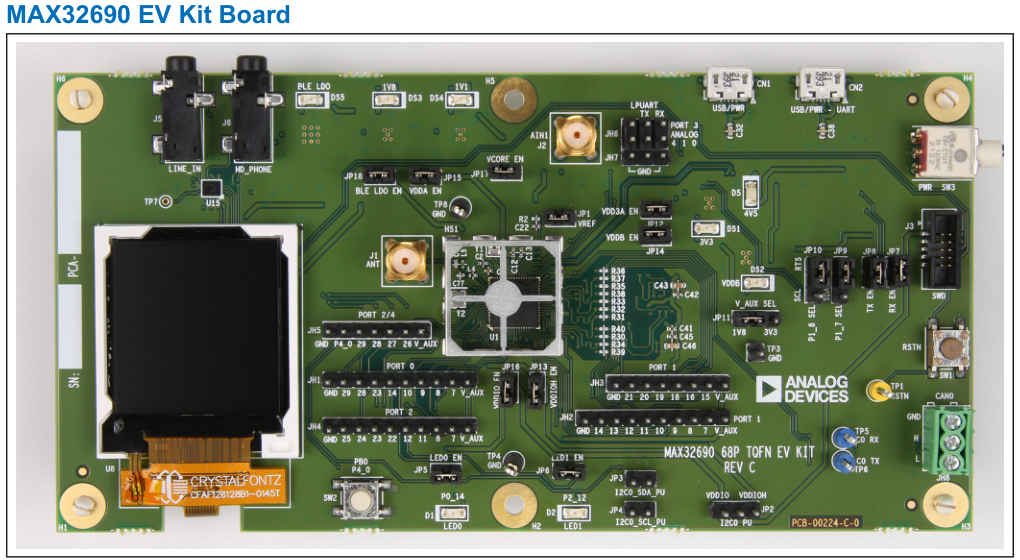

MAX32690EVKit板卡美照：

MAX32690 芯片介绍

MAX32690 有两个核心，主处理器是带 FPU 的 ARM-CM4，还有 RISC-V 协处理器。

主要参数

• Ultra-Efficient Microcontroller for Battery-Powered Applications
• • 120MHz Arm Cortex-M4 Processor with FPU
  • Ultra-Low-Power, 32-Bit RISC-V (RV32) Coprocessor Available to Offload Data Processing
  • Multiple Internal Low-Power Oscillators
  • 32.768kHz RTC Clock (Requires External Crystal)
  • 3.25MB Internal Flash, 1MB Internal SRAM
  • 85μW/MHz ACTIVE Mode at 1.1V
  • 1.8V and 3.3V I/O with No Level Translators
  • External Flash and SRAM Expansion Interfaces

3.25MB flash，1MB 内存，真不错。

题外话：ADI 帆布包很好看！

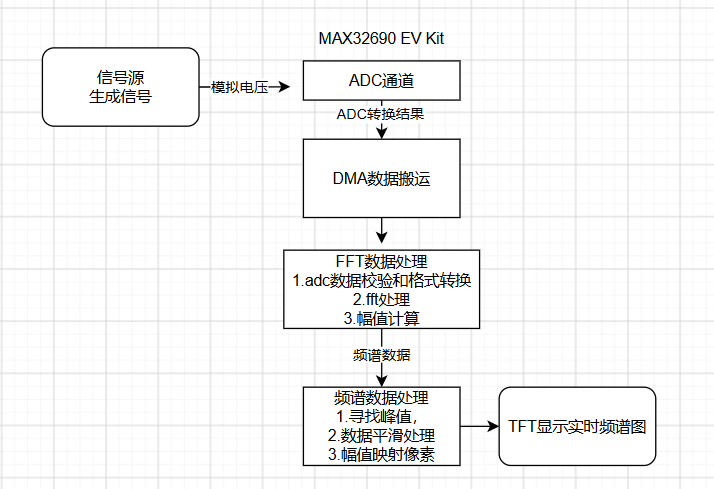

系统框图

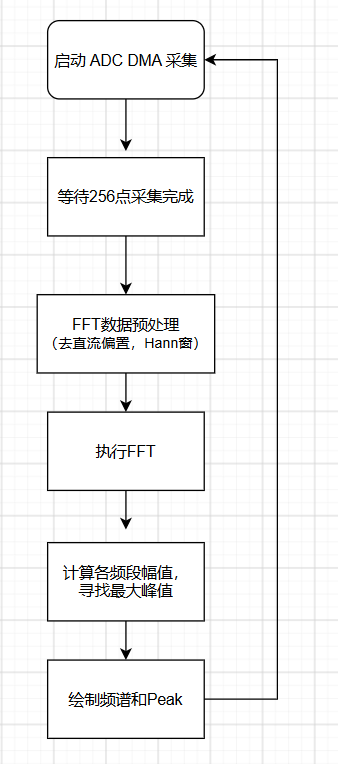

软件流程：

最终的指标：

采样率 Fs        ≈ 180 kSPS
FFT点数 N         = 256
频点间隔 Δf       = Fs / N
                  ≈ 703.125 Hz
​
频谱范围          ≈ 0～90 kHz
有效显示bin       = 1～127
单帧采样时间      ≈ 256 / 180000
                  ≈ 1.42 ms

2. IDE使用

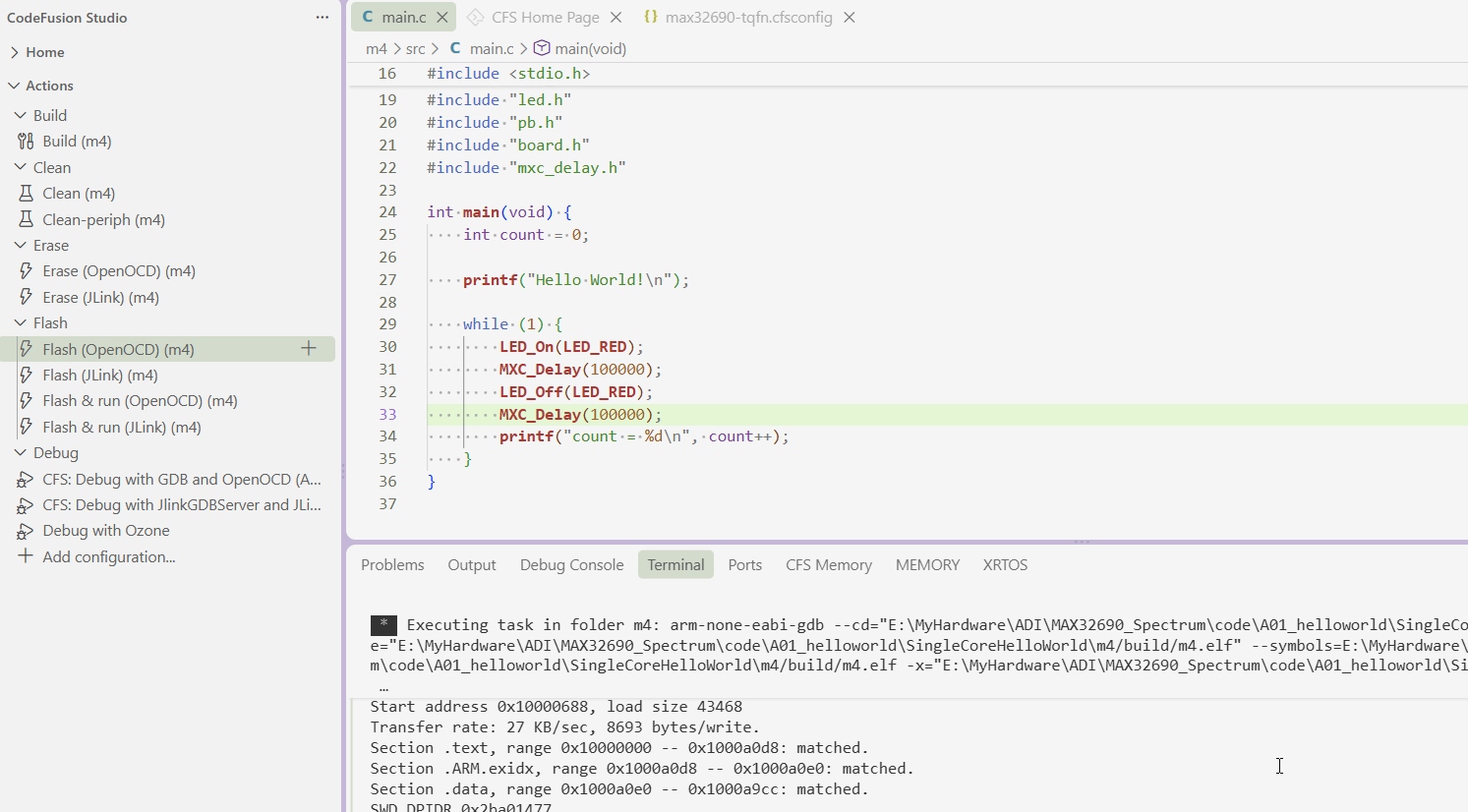

本次指定使用 CodeFusion Studio，需要在VSCODE上安装插件并安装SDK。安装步骤跳过。

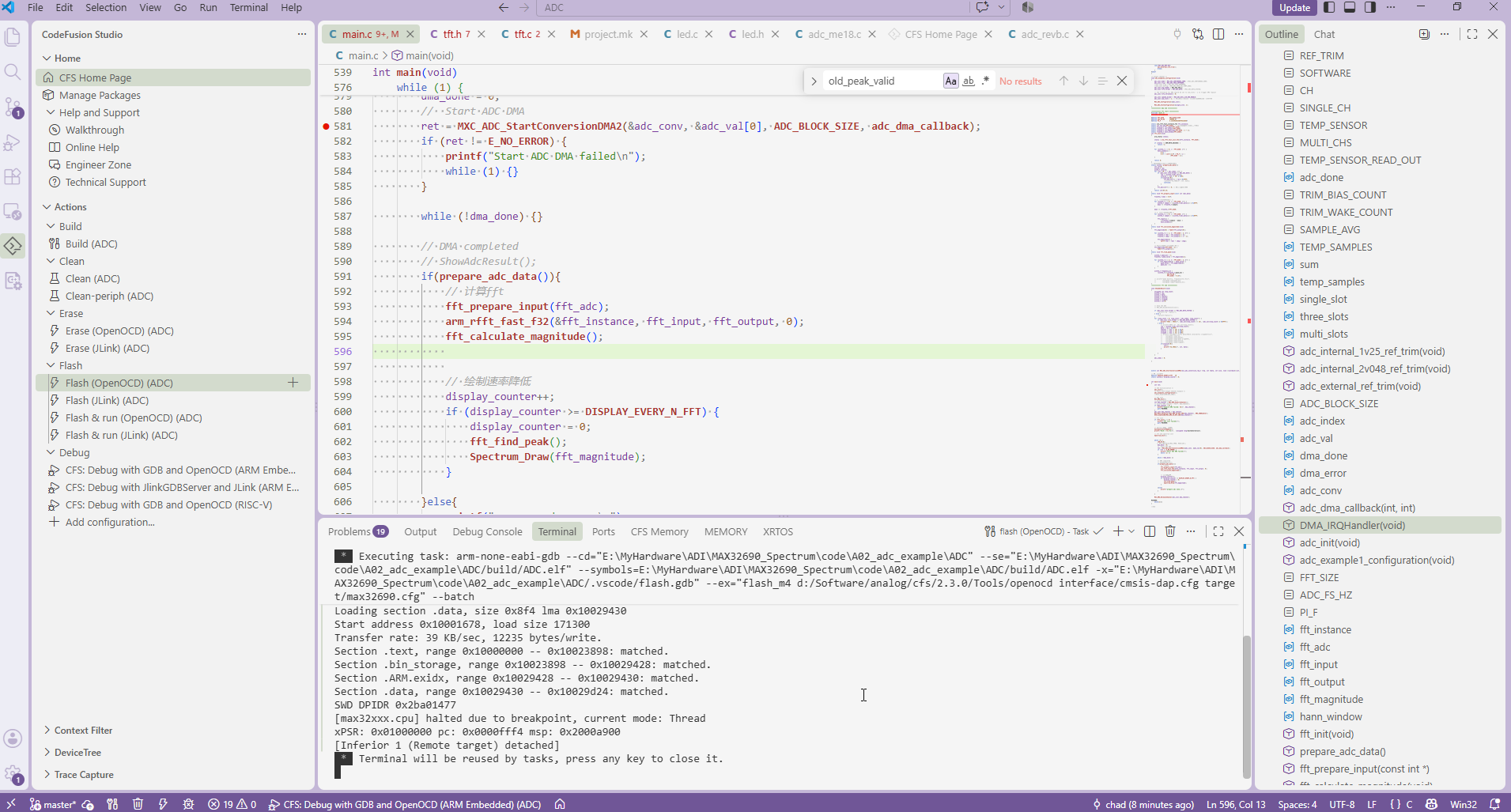

编译后使用OpenOCD进行擦除和烧录：OpenOCD是什么?J-Link、J-Trace、OpenJTAG的区别

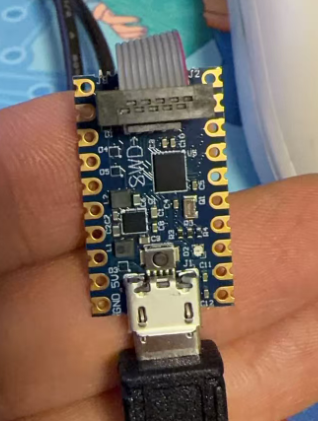

调试器是一块基于MAX32650做的SWD调试器，小小的模块承载大大的梦想。

3. 频谱仪功能开发流程

3.1 通过DMA采集ADC

通过DMA采集ADC，输出稳定数据。

​
无输入 0x65d 左右
​
0~1.2V基本上是采样值可以从0x0~0xF90
但是我的直流稳压电源在低压时好像不太稳定
0V      0x000~0x021
0.1V    0x140~0x19b（甚至有0x0F5在前几秒)
使用信号源选择方波，占空比99%进行测试：
​
1.2 F0E
​
1.1 DCC
​
1.0 C8B
​
0.9 B4E
​
0.8 A0F
​
0.7 8D5
​
0.6 791
​
0.5 658
​
数据还是比较线性
​
​

测量测样率，通过led判断采样，开启DMA前开LED,在中断中关闭LED：

关闭输出，每次采集256点后， 间隔是1.92ms, 高电平1.42ms。

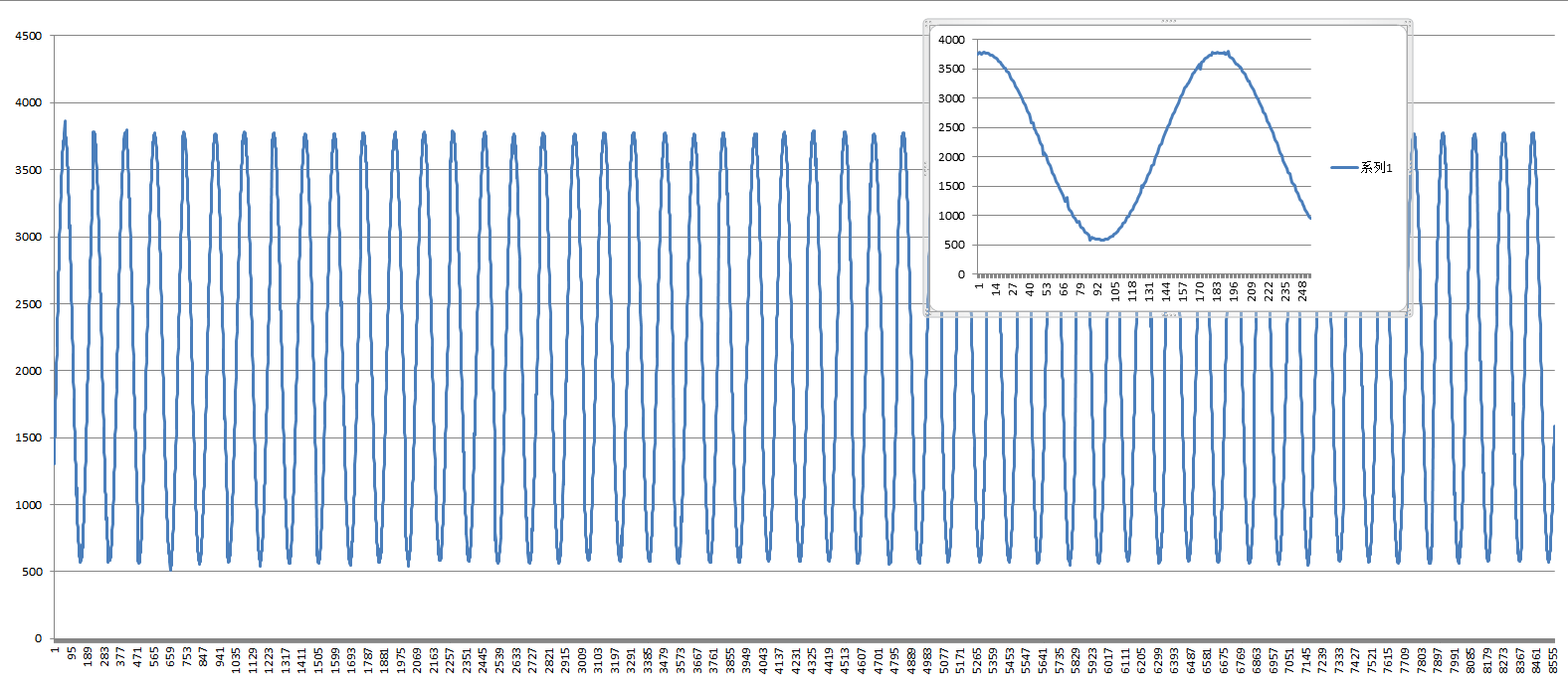

下图为1k数据下的连续采样和单包256个数据的图像：

• 采集占空比：1.42 / 1.92 ≈ 74%
• 块内实际采样率：Fs=256 / 1.42 ms = 180 kSPS，ADC每秒产生约18万个采样点。根据内奎斯特定律，最高采样率为 Fs/2=90KHz
• 每个采样点间隔约：Ts=256/1.42 ms=5.55 μs

当前180kSPS采样率基本可用，后面可以提高速率，现在ADC时钟是16分频，可以减小分频。（但不能太快，ADC规定最多25MHz, 当前的时钟为120MHz，起码8分频才行）

     // 查看当前频率  120MHz
    SystemCoreClockUpdate();
    printf("HCLK = %lu Hz\n",  (unsigned long)SystemCoreClock);

当前256点FFT大致为：

​

​

3.2 进行FFT进行频率判断

1）ARM CMSIS-DSP库引入

为了使用ARM FFT，需要重新引入CMSIS-DSP库。

MAX32690是Cortex-M4F，先用CMSIS-DSP的单精度浮点实数FFT：arm_rfft_fast_f32() ，这是为实数输入优化的FFT；官方说明支持32、64、128、256一直到4096点，并使用压缩格式存放实数FFT结果。CMSIS-DSP Real FFT官方说明

先在工程里搜索：

arm_math.h
arm_rfft_fast_f32

如果能够找到，说明SDK中已经包含CMSIS-DSP；如果只找到头文件、链接时报未定义，再处理CMSIS-DSP库的编译链接。

看到example下有arm-dsp，其中有fft, 打开看看。其中，mk下有

​
# Include the CMSIS-DSP library
LIB_CMSIS_DSP = 1

增加到当前目录下，可以正确识别 arm_math.h 头文件，并编译成功。

2）在MAX32690上实现FFT

第一步：定义缓冲区

#include <math.h>
#include "arm_math.h"
​
#define FFT_SIZE       256U
#define ADC_FS_HZ      182400.0f
#define PI_F           3.14159265358979323846f
​
static arm_rfft_fast_instance_f32 fft_instance;
​
static float32_t fft_input[FFT_SIZE];
static float32_t fft_output[FFT_SIZE];
static float32_t fft_magnitude[FFT_SIZE / 2 + 1];
static float32_t hann_window[FFT_SIZE];

这里需要三个不同的数组：

• adc_val[]：DMA写入的原始ADC数据；
• fft_input[]：去直流、加窗后的浮点数据；
• fft_output[]：FFT计算出的复数结果；
• fft_magnitude[]：最终各频率的幅度。

第二步：初始化FFT和窗函数

只在程序启动时执行一次：

int fft_init(void)
{
    arm_status status;
​
    status = arm_rfft_fast_init_f32(&fft_instance, FFT_SIZE);
​
    if (status != ARM_MATH_SUCCESS) {
        return -1;
    }
​
    for (uint32_t i = 0; i < FFT_SIZE; i++) {
        hann_window[i] =
            0.5f -
            0.5f * cosf((2.0f * PI_F * i) /
                        (FFT_SIZE - 1));
    }
​
    return 0;
}

在 main() 初始化阶段调用：

if (fft_init() != 0) {
    printf("FFT init failed\n");
    while (1) {}
}

第三步：ADC数据预处理

DMA完成后调用：

static void fft_prepare_input(const int *adc_data)
{
    float32_t mean = 0.0f;
​
    /* 1. 计算256点平均值 */
    for (uint32_t i = 0; i < FFT_SIZE; i++) {
        uint32_t sample = ((uint32_t)adc_data[i]) & 0x0FFF;
        mean += (float32_t)sample;
    }
​
    mean /= (float32_t)FFT_SIZE;
​
    /* 2. 去直流并乘Hann窗 */
    for (uint32_t i = 0; i < FFT_SIZE; i++) {
        uint32_t sample = ((uint32_t)adc_data[i]) & 0x0FFF;
​
        fft_input[i] =
            ((float32_t)sample - mean) *
            hann_window[i];
    }
}

如果你使用的是 DATA_STATUS 格式，还应该先检查 INVALID 位；无效数据不能送进FFT。如果确实是纯 DATA 格式，则取低12位即可。

第四步：执行FFT

arm_rfft_fast_f32(&fft_instance,
                  fft_input,
                  fft_output,
                  0);

最后一个参数：

0：正向FFT
1：逆FFT

我们需要的是正向FFT，所以填0。

第五步：理解FFT输出格式

对于256点实数FFT：

• fft_output[0]：0 Hz，也就是直流；
• fft_output[1]：奈奎斯特频率；
• fft_output[2*k]：第 kk 格的实部；
• fft_output[2*k+1]：第 kk 格的虚部。

第 k 格的幅度为：

​

代码：

static void fft_calculate_magnitude(void)
{
    fft_magnitude[0] = fabsf(fft_output[0]);
​
    for (uint32_t k = 1; k < FFT_SIZE / 2; k++) {
        float32_t real = fft_output[2 * k];
        float32_t imag = fft_output[2 * k + 1];
​
        fft_magnitude[k] =
            sqrtf(real * real + imag * imag);
    }
​
    /* Nyquist频点是特殊的纯实数 */
    fft_magnitude[FFT_SIZE / 2] =
        fabsf(fft_output[1]);
}

初期只是找频率峰值，不必急着做精确幅度归一化。

第六步：寻找最大频率峰值

不要把 bin 0 算进去，因为它是直流：

static void fft_find_peak(void)
{
    uint32_t peak_bin = 1;
    float32_t peak_value = fft_magnitude[1];
​
    for (uint32_t k = 2; k < FFT_SIZE / 2; k++) {
        if (fft_magnitude[k] > peak_value) {
            peak_value = fft_magnitude[k];
            peak_bin = k;
        }
    }
​
    uint32_t frequency_hz =
        (uint32_t)(((float32_t)peak_bin *
                    ADC_FS_HZ /
                    FFT_SIZE) + 0.5f);
​
    printf("peak bin=%lu, frequency=%lu Hz\n",
           (unsigned long)peak_bin,
           (unsigned long)frequency_hz);
}

整个调用过程为：

while (1) {
    /* 启动256点DMA */
    dma_done = 0;
​
    ADC_StartBlockDMA(...);
​
    while (!dma_done) {}
​
    if (dma_error == E_NO_ERROR) {
        fft_prepare_input(adc_val);
​
        arm_rfft_fast_f32(&fft_instance,
                          fft_input,
                          fft_output,
                          0);
​
        fft_calculate_magnitude();
        fft_find_peak();
    }
}

DMA必须已经完成，才能处理当前 adc_val[]，否则CPU读数组时DMA还在修改它。

初次测试预期

按现在约182.4 kSPS计算：

因此，第一次先输入约2.85 kHz正弦波，检查是否得到：

peak bin=4, frequency=2850 Hz

然后再换回1 kHz观察泄漏。

注意当前256点FFT不能精确报告1 kHz。它可能只报告712 Hz或1425 Hz，因为频率格子宽达约712 Hz。这不是采样率不够，而是采样时间太短。

如果改为1024点：

​

频率判断就会细很多。

进行测试

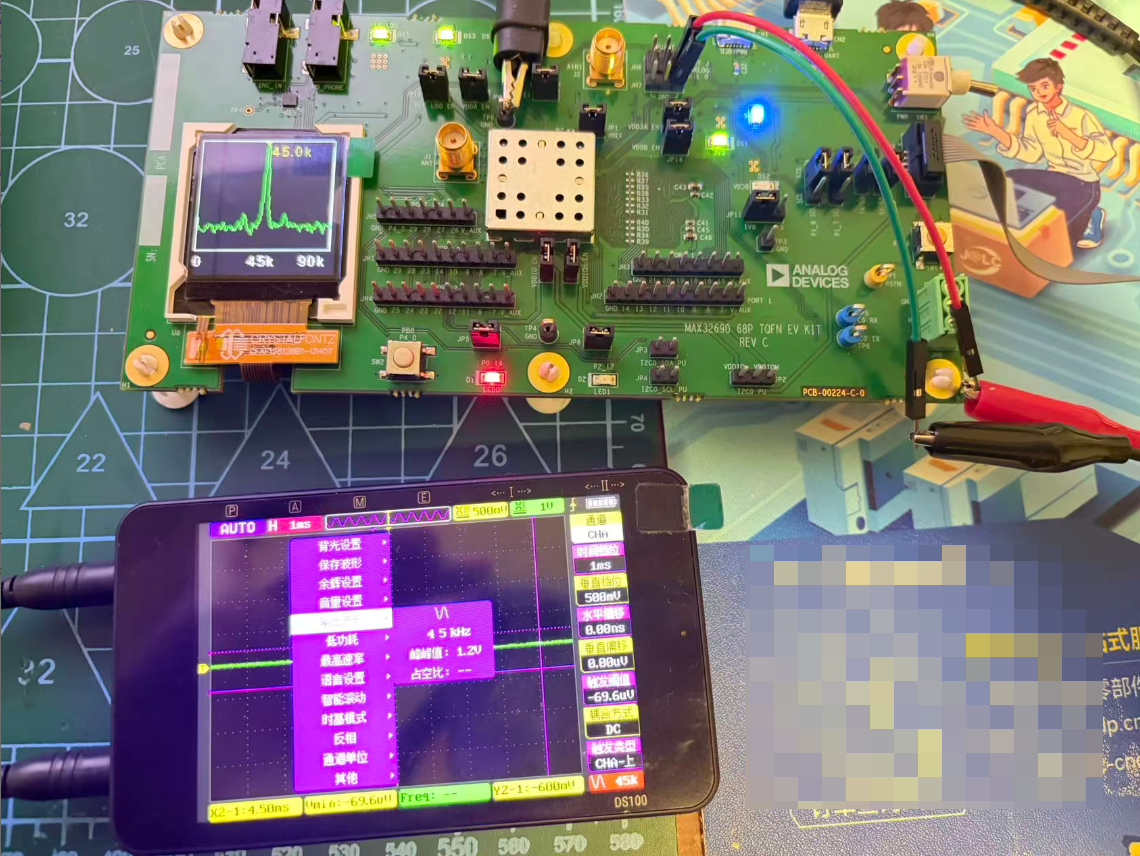

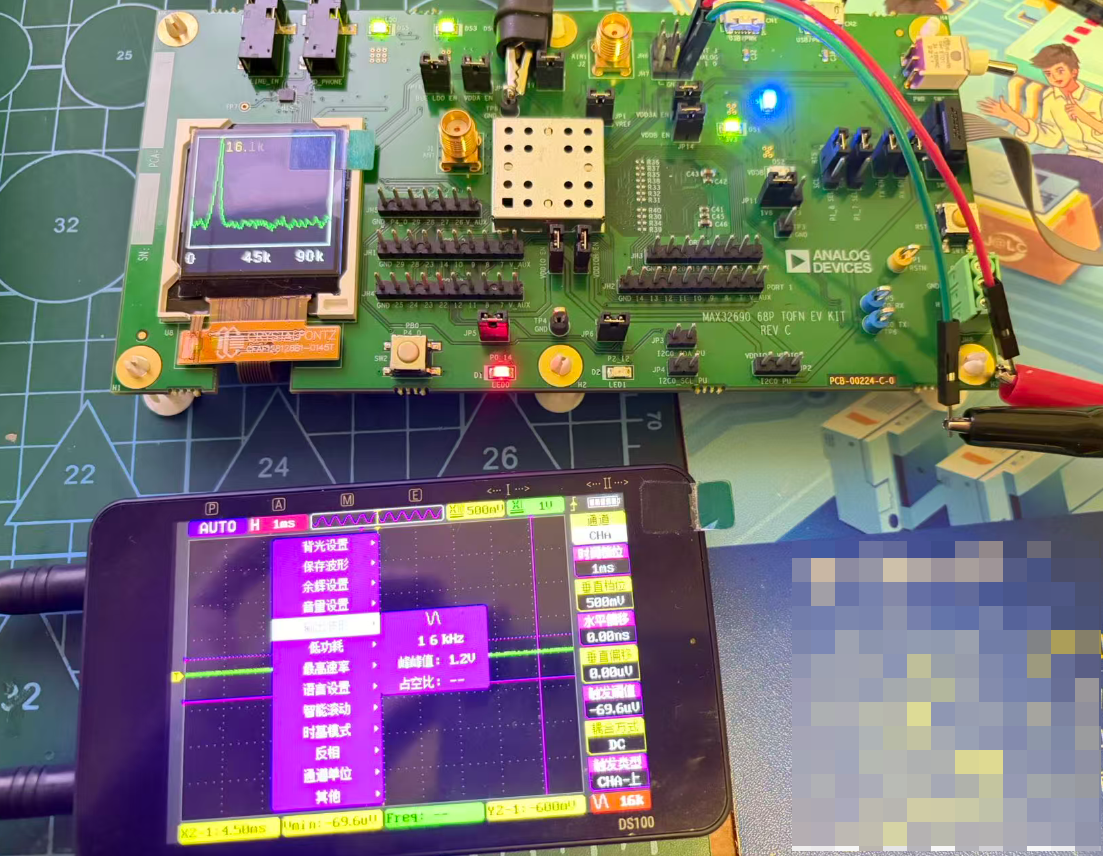

把上面的FFT计算和peak获取加上后，测试从1k~50k的信号频率均有显示。不过受限于频点间隔 703Hz​，所以只能以这个倍数显示。

3.3 驱动屏幕进行最大频率的显示

首先跑TFT demo, 然后修改为频谱显示，完整代码如下：

注因为只用了256的前一半，所以要测试显示到中间下标应该是64。

​
/***** Includes *****/
#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>
#include <string.h>
#include "icc.h"
#include "mxc_device.h"
#include "mxc_delay.h"
#include "led.h"
#include "pb.h"
#include "tft_st7735.h"
​
void TFT_Print(char *str, int len, int x, int y, int font)
{
    // fonts id
    text_t text;
    text.data = str;
    text.len = len;
    MXC_TFT_PrintFont(x, y, font, &text, NULL);
}
​
#include <math.h>
#include <stdint.h>
#include <string.h>
#include "tft_st7735.h"
​
#define FFT_SIZE       256
#define FFT_BINS       (FFT_SIZE / 2)
​
/* 绘图区，底部留出频率文字的位置 */
#define PLOT_X0        2
#define PLOT_X1        125
#define PLOT_Y0        3
#define PLOT_Y1        108
​
#define PLOT_WIDTH     (PLOT_X1 - PLOT_X0 + 1)
#define PLOT_HEIGHT    (PLOT_Y1 - PLOT_Y0 + 1)
​
/* RGB565颜色 */
#define COLOR_BG       0x0000
#define COLOR_AXIS     0xFFFF
#define COLOR_TRACE    0x07E0
​
/*
 * 第一版先使用相对dB。
 * 后续完成ADC幅度标定后，再改成真正的dBFS。
 */
#define DB_MAX         0.0f
#define DB_MIN        (-80.0f)
​
static int16_t old_y[PLOT_WIDTH];
static float smooth_db[FFT_BINS];
static uint8_t first_frame = 1;
​
static float clamp_float(float value, float min, float max)
{
    if (value < min) {
        return min;
    }
​
    if (value > max) {
        return max;
    }
​
    return value;
}
​
static int spectrum_db_to_y(float db)
{
    float ratio;
​
    db = clamp_float(db, DB_MIN, DB_MAX);
​
    ratio = (db - DB_MIN) / (DB_MAX - DB_MIN);
​
    /*
     * 屏幕坐标向下增大：
     * DB_MAX映射到顶部，DB_MIN映射到底部。
     * 留一个像素，防止曲线擦掉边框。
     */
    return (PLOT_Y1 - 1) -
           (int)(ratio * (float)(PLOT_HEIGHT - 3));
}
​
void Spectrum_Init(void)
{
    int i;
    char buff[] = "test";
    // MXC_TFT_SetBackGroundColor(COLOR_BG);
    MXC_TFT_SetBackGroundColor(COLOR_BG); // Clear screen
    MXC_TFT_SetForeGroundColor(WHITE); // set chars to white
    MXC_TFT_ClearScreen();
​
    /* 频谱区域边框 */
    MXC_TFT_Rectangle(PLOT_X0,
                      PLOT_Y0,
                      PLOT_X1,
                      PLOT_Y1,
                      COLOR_AXIS);
​
    /*
     * Fs = 180kHz，所以横轴范围为0～90kHz。
     * 如果文字太挤，可以暂时不显示。
     */

    TFT_Print("0", 1, 2, 113, (int)&Liberation_Sans12x12[0]);
    TFT_Print("45k", 3, 52, 113, (int)&Liberation_Sans12x12[0]);
    TFT_Print("90k", 3, 98, 113, (int)&Liberation_Sans12x12[0]);
​
    for (i = 0; i < PLOT_WIDTH; i++) {
        old_y[i] = PLOT_Y1 - 1;
    }
​
    for (i = 0; i < FFT_BINS; i++) {
        smooth_db[i] = DB_MIN;
    }
​
    first_frame = 1;
}
​
void Spectrum_Draw(const float *fft_mag)
{
    int x;
    int k;
    int k_start;
    int k_end;
    uint16_t new_y[PLOT_WIDTH];
​
    float max_mag;
    float db;
    float pixel_db;
​
    /*
     * 找到这一帧的最大幅值。
     *
     * 忽略bin 0，因为它主要是ADC直流偏置。
     * 第一版用相对最大值显示，因此最强信号显示为0dB。
     */
    max_mag = 0.000001f;
​
    for (k = 1; k < FFT_BINS; k++) {
        if (fft_mag[k] > max_mag) {
            max_mag = fft_mag[k];
        }
    }
​
    /*
     * 转换为相对dB并进行平滑。
     * 0.75代表保留上一帧，0.25代表加入当前帧。
     */
    for (k = 1; k < FFT_BINS; k++) {
        db = 20.0f * log10f((fft_mag[k] + 0.000001f) / max_mag);
​
        db = clamp_float(db, DB_MIN, DB_MAX);
​
        smooth_db[k] =
            0.75f * smooth_db[k] +
            0.25f * db;
    }
​
    /*
     * 把127个有效bin映射到屏幕横向像素。
     *
     * bin 0不显示。
     * 如果多个bin落到同一个像素，取其中最大的值，
     * 这样窄带尖峰不会被平均掉。
     */
    for (x = 0; x < PLOT_WIDTH; x++) {
        k_start = 1 +
                  x * (FFT_BINS - 1) / PLOT_WIDTH;
​
        k_end = 1 +
                (x + 1) * (FFT_BINS - 1) / PLOT_WIDTH;
​
        if (k_end <= k_start) {
            k_end = k_start + 1;
        }
​
        if (k_end > FFT_BINS) {
            k_end = FFT_BINS;
        }
​
        pixel_db = DB_MIN;
​
        for (k = k_start; k < k_end; k++) {
            if (smooth_db[k] > pixel_db) {
                pixel_db = smooth_db[k];
            }
        }
​
        new_y[x] = spectrum_db_to_y(pixel_db);
    }
​
    /*
     * 先用背景色擦除上一条曲线。
     * 第一帧没有旧曲线，不需要擦除。
     */
    //if (!first_frame) {
        for (x = 0; x < PLOT_WIDTH - 1; x++) {
            MXC_TFT_Line(PLOT_X0 + x,
                         old_y[x],
                         PLOT_X0 + x + 1,
                         old_y[x + 1],
                         COLOR_BG);
        }
    //}
​
    /* 绘制当前频谱 */
    for (x = 0; x < PLOT_WIDTH - 1; x++) {
        MXC_TFT_Line(PLOT_X0 + x,
                     new_y[x],
                     PLOT_X0 + x + 1,
                     new_y[x + 1],
                     COLOR_TRACE);
    }
​
    /*
     * 擦除曲线时可能碰到边框，所以重新画边框。
     */
    MXC_TFT_Rectangle(PLOT_X0,
                      PLOT_Y0,
                      PLOT_X1,
                      PLOT_Y1,
                      COLOR_AXIS);
​
    memcpy(old_y, new_y, sizeof(old_y));
    first_frame = 0;
}
​
int main(void)
{
    MXC_Delay(MXC_DELAY_SEC(2));
​
    /* Enable cache */
    MXC_ICC_Enable(MXC_ICC0);
​
    /* Set system clock to 100 MHz */
    MXC_SYS_Clock_Select(MXC_SYS_CLOCK_IPO);
    SystemCoreClockUpdate();
​
    /* Initialize TFT display */
    MXC_TFT_Init();
    // TFT_test();
   Spectrum_Init();
    float fft_mag[256] = {0};
    fft_mag[14] = 10000.0f;
    fft_mag[64] = 45000.0f;
    while(1){

        Spectrum_Draw(fft_mag);
        MXC_Delay(10000);
    }
    return 0;
}
​

最终版本加上了peak，核心绘制函数为：

void Spectrum_Draw(const float *fft_mag)
{
    int x;
    int k;
    int k_start;
    int k_end;
    uint16_t new_y[PLOT_WIDTH];
​
    float max_mag;
    float db;
    float pixel_db;
    int max_bin;
​
    /*
     * 找到这一帧的最大幅值。
     *
     * 忽略bin 0，因为它主要是ADC直流偏置。
     * 第一版用相对最大值显示，因此最强信号显示为0dB。
     */
    max_mag = 0.000001f;
​
    for (k = 1; k < FFT_BINS; k++) {
        if (fft_mag[k] > max_mag) {
            max_mag = fft_mag[k];
        }
    }
​
    /*
     * 转换为相对dB并进行平滑。
     * 0.75代表保留上一帧，0.25代表加入当前帧。
     */
    for (k = 1; k < FFT_BINS; k++) {
        db = 20.0f * log10f((fft_mag[k] + 0.000001f) / max_mag);
​
        db = clamp_float(db, DB_MIN, DB_MAX);
​
        smooth_db[k] =
            0.75f * smooth_db[k] +
            0.25f * db;
    }
    max_bin = Spectrum_FindMaxBin();
​
    /*
     * 把127个有效bin映射到屏幕横向像素。
     *
     * bin 0不显示。
     * 如果多个bin落到同一个像素，取其中最大的值，
     * 这样窄带尖峰不会被平均掉。
     */
    for (x = 0; x < PLOT_WIDTH; x++) {
        k_start = 1 +
                  x * (FFT_BINS - 1) / PLOT_WIDTH;
​
        k_end = 1 +
                (x + 1) * (FFT_BINS - 1) / PLOT_WIDTH;
​
        if (k_end <= k_start) {
            k_end = k_start + 1;
        }
​
        if (k_end > FFT_BINS) {
            k_end = FFT_BINS;
        }
​
        pixel_db = DB_MIN;
​
        for (k = k_start; k < k_end; k++) {
            if (smooth_db[k] > pixel_db) {
                pixel_db = smooth_db[k];
            }
        }
​
        new_y[x] = spectrum_db_to_y(pixel_db);
    }
​
    /* 1. 擦除旧的Peak文字和标记 */
    Spectrum_ClearMaxPeak();
    /*
     * 2. 擦除旧频谱曲线
     * 先用背景色擦除上一条曲线。
     * 第一帧没有旧曲线，不需要擦除。
     */
    if (!first_frame) {
        for (x = 0; x < PLOT_WIDTH - 1; x++) {
            MXC_TFT_Line(PLOT_X0 + x,
                         old_y[x],
                         PLOT_X0 + x + 1,
                         old_y[x + 1],
                         COLOR_BG);
        }
    }
​
    /* 3. 绘制当前频谱 */
    for (x = 0; x < PLOT_WIDTH - 1; x++) {
        MXC_TFT_Line(PLOT_X0 + x,
                     new_y[x],
                     PLOT_X0 + x + 1,
                     new_y[x + 1],
                     COLOR_TRACE);
    }
​
    /* 4. 最后标记最大峰，并显示频率 */
    Spectrum_DrawMaxPeak(max_bin);
​
    /*
     * 擦除曲线时可能碰到边框，所以重新画边框。
     */
    MXC_TFT_Rectangle(PLOT_X0,
                      PLOT_Y0,
                      PLOT_X1,
                      PLOT_Y1,
                      COLOR_AXIS);
​
    memcpy(old_y, new_y, sizeof(old_y));
    first_frame = 0;
}
​

4. 频谱仪功能测试与演示

Code Fusion 软件使用截图：

功能演示截图：

信号源16kHz

45kHz

5. 总结

通过本次实验，学会了Code Fusion的使用，作为VsCode插件来说，好用又快速。使用了ADI SDK进行开发，示例完整，添加ARM-DSP很方便。对FFT和频谱仪也多了一些了解。在自己的里程碑上也算是做了个简易频谱仪。

唯二不足的是这次没有尝试多核通信以及没有使用Zypher RTOS。
