写在前面：任务说明
本报告对应的设计任务是“单电源传感器信号放大模块”：设计一款3.3V或5V单电源供电的同相放大模块，把传感器输出的低频模拟电压（0~0.5V量级）放大到0~2.5V区间，送入MCU的ADC。任务里要求闭环增益可切换（至少2×、5×两档），单端输入、信号调理干净、PCB分区合理、测试点齐备。
整体方案我们采用“单电源+同相比例放大+输出缓冲跟随+TVS防护+直接耦合+排针选通增益”的拓扑：以一颗双运放MCP6002为核心，第一级做同相比例放大，第二级做电压跟随器输出（提高带载能力、隔离后级负载对放大级的影响）；反馈电阻Rf通过排针J2选通切换2×/5×两档（R1=Rg=10kΩ，R2=10kΩ对应2×，R3=40kΩ对应5×）；输入端用一颗TVS做浪涌/ESD防护，配合100nF去耦；电源入口加了去耦电容，板上留了VIN、VCC、VOUT、GND共4个测试点。下面把整个模块的拆解、设计、性能和踩过的坑讲清楚。
一、设计目标
- 支持单电源3.3V供电：输入信号≥0V单极性，运放和外围电路全部在3.3V单电源下工作；
- 提供2×、5×两档可切换增益：通过排针J2选通切换反馈电阻实现。固定R1=Rg=10kΩ，2×档选通R2=10kΩ（1+10/10=2），5×档选通R3=40kΩ（1+40/10=5）；
- 同相放大、输入阻抗高：不从前级传感器拉电流，避免传感器带载能力不足引入误差；
- 输出级加跟随器缓冲：第二级运放做电压跟随，提高驱动能力，隔离开放大级与MCUADC输入阻抗；
- 输入端具备TVS防护：抗静电、抗浪涌，避免实验室环境下的偶发冲击损坏运放；
- PCB分区清晰、反馈回路短：左侧输入区（含TVS、去耦）、中间放大区、右侧输出区，反馈走线<5mm；
- 测试点齐备：VIN、VCC、VOUT、GND各预留一个1mm测试点，便于示波器探头点测。
二、原理铺垫：基础概念
在动手画板子之前，把3个核心概念讲清楚。
同相比例放大vs反相比例放大
运放接成同相比例放大时，闭环增益为：
G=1+R_f\R_g
输入信号接到运放的同相输入端（+IN），反馈网络从输出接到反相输入端（−IN）。这种结构的最大特点是输入阻抗极高（理论无穷大），不会从传感器拉电流。代价是输入端的偏置电流和失调电压会被原封不动地传递到输出，对超低频小信号不利。
反相放大接法把信号接到−IN端，输入阻抗等于Rg（一般几kΩ~几十kΩ），会从前级拉电流。换来的是反相端是「虚地」，失调电压表现更好。
单电源运放的「中点偏置」
单电源（这里VCC=3.3V）给运放供电时，运放输出摆幅只能落在VSS~VCC之间，不能输出负电压。如果输入信号是0V起步的单极性直流，运放输出会一头撞到GND附近、线性度差、失调占比大。
两种常见处理：
- 交流耦合+VCC/2偏置：信号先经过隔直电容，再叠加1/2VCC直流偏置，输出摆幅对称于VCC/2。适合纯交流信号。
- 直接耦合+偏置（本次采用）：让VIN直接进同相端，运放输出按1+Rf/Rg倍率线性跟随。适合直流或低频信号。本模块传感器输出是低频缓变信号，直接耦合更省事，也省掉耦合电容引入的相位畸变。
为什么需要输出跟随器
同相放大级直接带载会有两个问题：
- 后级ADC采样瞬间切换采样电容，会在运放输出端引入瞬态电流，造成输出电压抖动；
- 如果后级负载不是纯ADC而是其他电阻网络，等效负载电阻会与Rf并联，改变闭环增益。
解决方法是在同相放大级后面再加一级电压跟随器：第二级运放做100%反馈、闭环增益=1，输入阻抗高、输出阻抗低（mΩ级），完美隔离开放大级与负载。这也是为什么本模块选了一颗双运放MCP6002——一颗IC同时做放大和跟随。
设计框图如下：
三、动手实现
3.1芯片选型
核心芯片选了MicrochipMCP6002T-I/SN：单电源1.8V~6V范围、双运放、轨到轨输入/输出、单位增益稳定、GBP=1MHz、典型失调电压±4.5mV。SOIC-8封装便宜（。配合本模块3.3V单电源、低频信号、最高5×增益的场景，留出足够的带宽裕量。
MCP6002T-I/SN芯片得捷链接：https://www.digikey.cn/zh/products/detail/microchip-technology/MCP6002T-I-SN/500878
电源与接口设计
模块电源入口与输入信号共用J3（WAFER-PH2.0-3PWB）：1脚VIN接传感器正端，2脚VCC接系统3.3V，3脚GND接系统地。在VCC走线上加了一颗100nF去耦电容C1（紧贴J3焊盘），用于滤除电源线上的高频噪声；板上还预留了一个10µF储能电容位置（0402焊盘，本次未装），实测发现100nF已经够用，不装更省钱。板上没有单独的电源排针，把3P输入连接器做成「信号+电源」一体化，减少接插件数量、降低接线错误概率。
输入信号接口用WAFER-PH2.0-3PWB（PH2.0间距的3P连接器），对应板上VIN、VCC、GND三个焊盘；实际使用时VIN接传感器正端，VCC与系统3.3V共用即可。
输入保护用了一颗TPESD5B5VL-2/R：5V反向截止、双向TVS，阵列封装，专门为低电压信号线（USB、HDMI、传感器）做ESD防护，钳位电压低、漏电流小。
核心电路1：同相比例放大
同相比例放大结构如下：
反馈网络参数：
元件 | 阻值 | 用途 |
R1(Rg) | 10kΩ | 接地电阻，固定安装，与Rf决定增益 |
R2(Rf) | 10kΩ | 2×增益档反馈电阻，通过排针J2选通 |
R3(Rf) | 40kΩ | 5×增益档反馈电阻，通过排针J2选通 |
增益换算：G=1+Rf/Rg
- 5×增益：J2选通R3（40kΩ）→G=1+40/10=5
- 2×增益：J2选通R2（10kΩ）→G=1+10/10=2
增益档位通过排针J2短接选通：J2的1、2脚连通时选通R3（5×档），2、3脚连通时选通R2（2×档）。板上5X和2X两个标号对应R3和R2的焊盘位置，按需求通过跳线帽或拨码开关选通即可。
核心电路2：输出跟随器级
U1.1的输出（5×或2×放大后的电压，取决于J2选通位置）直接接到U1.2的+IN，U1.2的−IN与OUT短接，构成100%负反馈电压跟随器：
电压跟随器在这里起到两个作用：
- 隔离负载：MCUADC采样切换采样电容时，瞬态电流由U1.2提供，不会扰动U1.1的输出；
- 提供低输出阻抗：MCP6002在3.3V下输出阻抗典型<100Ω，加跟随器后等效输出阻抗降到接近0Ω，可以驱动几米长的信号线。
完整的原理图如下：

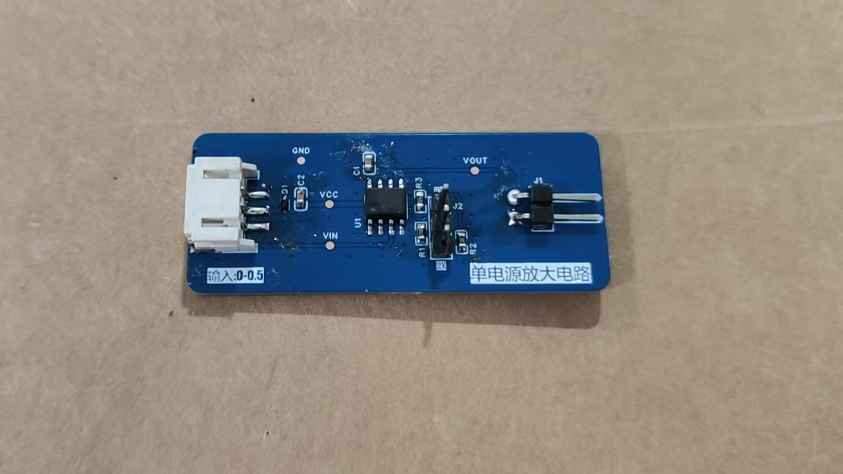

PCB设计
PCB采用双层板，板框50mm×20mm。顶层是信号走线和大部分器件，底层是完整的GND铜皮：
布局分区：
- 左侧（输入区）：WAFER-PH2.0输入连接器、D1TVS、C2输入去耦电容；
- 中部（放大区）：U1双运放芯片、R2/R3反馈电阻、C1电源去耦；
- 右侧（输出区）：J1输出连接器、VOUT测试点；
- 板上4个测试点：VIN、VCC、VOUT、GND。
测试点：5个1.27mm测试点分布在板子四角和中部关键节点，示波器探头可以直接点测，不需要额外焊接导线。

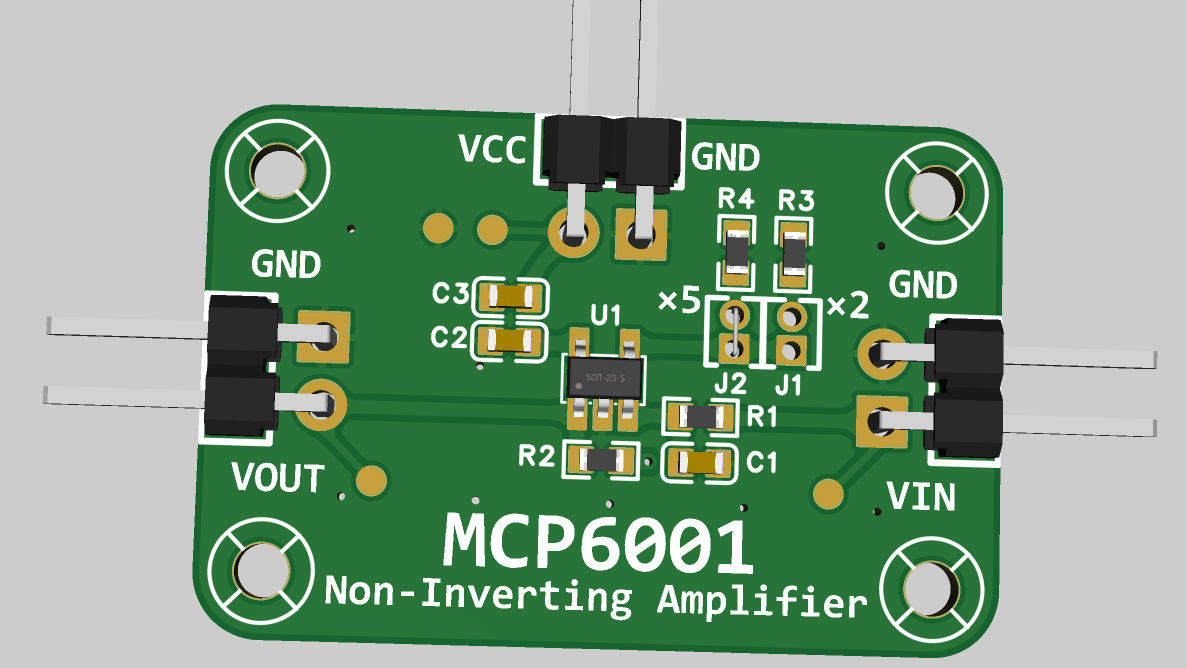

3D效果如下：
四、模块主要性能指标和管脚定义
主要性能指标
参数 | 规格描述 |
模块类型 | 单电源同相比例放大模块（含输出缓冲） |
核心芯片 | MCP6002T-I/SN（双运放） |
输入保护 | 双向TVS，5V截止 |
工作电压 | 单电源3.3V（兼容5V） |
输入信号范围 | 0~0.5V（推荐）（5×增益时不超出3.3V满量程） |
输出信号范围 | 0~2.5V（5×增益对应VIN=0.5V） |
闭环增益 | 2×/5×两档可切换（排针J2选通R2=10k或R3=40k） |
通道数 | 1路 |
PCB尺寸 | 50mm×20mm |
输入端子定义
物理管脚 | 管脚名称 | 属性 | 描述说明 |
3 | VIN | 输入 | 传感器模拟电压输入，0~0.5V |
2 | VCC | 电源 | 3.3V系统电源 |
1 | GND | 电源 | 模块地，与系统地共接 |
输出端子定义
物理管脚 | 管脚名称 | 属性 | 描述说明 |
2 | VOUT | 输出 | 放大后模拟电压，0~2.5V区间，接MCU ADC输入 |
1 | GND | 电源 | 输出参考地 |
增益选通端子定义
物理管脚 | 管脚名称 | 属性 | 描述说明 |
1 | R3_5X | 输入 | 5×档反馈电阻R3（40kΩ）选通端 |
2 | OUT_N | 内部 | 接U1.1输出节点（同时作为反馈网络的公共端） |
3 | R2_2X | 输入 | 2×档反馈电阻R2（10kΩ）选通端 |
选通方式：用跳线帽短接J2的1-2脚选通5×档，短接2-3脚选通2×档，二选一，不可同时短接。模块电源3.3V通过输入接口J3（WAFER-PH2.0-3PWB）的VCC/GND引脚统一引入，本端子仅负责增益切换。
五、心得体会
整个模块做下来，最直观的体会是“单电源运放看似简单，做干净不容易”。一开始想的是「接两个电阻就完事」，实际画板的时候才发现：反馈电阻要选1%精度、TVS要低结电容、PCB上反馈回路必须最短、底层铺地要完整——这些细节每一条都会影响最终输出波形是否干净。建议从这种”“单运放+明确信号链“的模块入手：电源入口、信号输入、放大核心、缓冲输出、保护电路——五个区块在板上一字排开，每个区块只做一件事，画出来心里就有底。
