任务介绍
设计一款3.3V或5V单电源供电的同相放大模块，将传感器低频模拟电压放大后送入MCU ADC。
推荐设计目标：VCC=3.3V，VIN=0~0.5V，增益2×/5×，VOUT=0~2.5V。
基本要求：
- 单通道或双通道运放，同相放大结构，3.3V或5V单电源供电
- 闭环增益经电阻配置，至少提供2×、5×两种增益选择方式
- 设置中点偏置，或论证输入、输出信号均处于运放允许范围内
- 输入端限流或基础ESD保护；输出端预留MCU ADC接口
- 预留VIN、VREF（如使用）、VOUT、VCC、GND测试点
- PCB区分输入区、放大区、输出接口区，反馈回路短而紧凑
- 项目说明给出输入范围、输出范围与增益计算过程
设计方案介绍
模块以 Microchip MCP6001T-I/OT 为核心，采用同相放大结构，3.3V 单电源供电。传感器输入 VIN 经限流电阻后接入运放同相输入端，同时与 1nF 电容构成一阶低通滤波，截止频率约 159 kHz，对低频传感器信号几乎无衰减，同时抑制高频干扰。反馈电阻从 VOUT 接回运放反相输入端，跳线选择 10 kΩ 或 2.49 kΩ 接地，构成 2× 和 5× 两种闭环增益。本设计不使用 VREF，也不设置中点偏置。输出 VOUT 直接预留 MCU ADC 接口，100nF 与 1μF 就近为电源去耦。增益选择跳线同一时刻只能短接一个，两个跳线同时短接会得到约 6.02× 的非标称增益，全部开路则会变成 1×跟随输出
增益计算过程如下：
同相放大器闭环增益公式：A = 1 + R2 / R_f，其中 R_f 为反相端对地增益电阻
增益选择 ×2 档，R3 = 10 kΩ 接入：
A1 = 1 + R2/R3 = 1 + 10k/10k = 2.000
增益选择 ×5 档，R4 = 2.49 kΩ 接入：
A2 = 1 + R2/R4 = 1 + 10k/2.49k = 5.016（约 5×）
输入输出范围论证：
输入范围为 VIN = 0 ~ 0.5 V（单极性、以 GND 为参考）。MCP6001 为轨到轨输入/输出运放，数据手册标明输入共模电压范围 VCMR = VSS - 0.3 V 至 VDD + 0.3 V。在 VDD = 3.3 V 时，允许输入范围为 -0.3 V ~ 3.6 V，0 ~ 0.5 V 的传感器信号完全处于允许范围内，且远离上限，无需设置 VDD/2 中点偏置或 VREF
2×档：VOUT = A1 × VIN = 2 × (0 ~ 0.5 V) = 0 ~ 1.0 V
5×档：VOUT = A2 × VIN = 5.016 × (0 ~ 0.5 V) = 0 ~ 2.508 V（约 0 ~ 2.5 V）
MCP6001 为轨到轨输出，数据手册标明输出摆幅典型值可达 VSS + 25 mV 至 VDD - 25 mV。在 VDD = 3.3 V 时输出上限约 3.275 V，5×档最大输出 2.508 V 仍有约 0.77 V 裕量，输出不会饱和。若选 5V 供电，输入输出范围论证同样成立且裕量更大。因此本设计无需中点偏置，输入、输出信号均处于运放允许工作范围内，且输出信号幅度适合 3.3V MCU ADC 直接采样
模块整体介绍
芯片介绍
本模块选用的核心芯片为 MCP6001T-I/OT（SOT-23-5 封装）
MCP6001 是 Microchip 推出的 1 MHz 增益带宽积、低功耗单通道运放，属于 MCP6001/1R/1U/2/4 系列。芯片支持 1.8V ~ 6.0V 宽单电源供电，静态电流典型值仅 50 μA，具有轨到轨输入和轨到轨输出能力。输入偏置电流典型值 ±1 pA，输入失调电压最大 ±4.5 mV，所有引脚 ESD 保护额定 ≥ 4 kV（HBM）。增益带宽积 1 MHz，压摆率 0.6 V/μs，适合低频传感器信号的放大与调理。输出短路电流在 1.8V 供电下典型 ±6 mA，5.5V 供电下典型 ±23 mA，具备一定的输出驱动能力
DigiKey官网链接

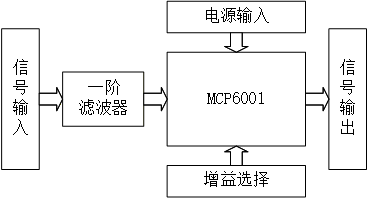

模块介绍

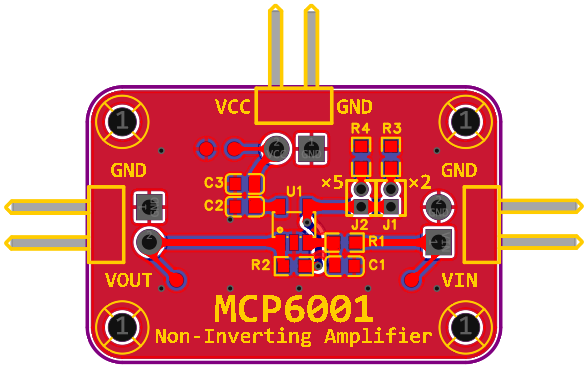

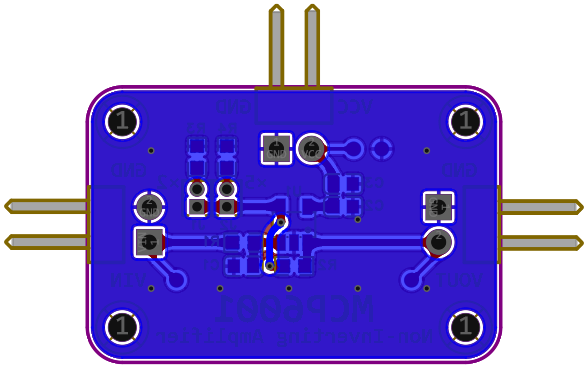

模块采用小尺寸双层板设计，PCB 划分为输入区、放大区和输出接口区三个功能区域。输入区包含 VIN 焊盘、限流电阻 R1 和滤波电容 C1；放大区包含 MCP6001（U1）、反馈电阻 R2、增益电阻 R3/R4 及增益选择跳线 J1/J2；输出区为 VOUT 焊盘，直接连接 MCU ADC 输入。电源经 VCC/GND 接口接入，C2（100 nF）与 C3（1 μF）紧靠运放电源引脚布置以实现良好去耦。增益跳线丝印标注 ×2 和 ×5，便于快速切换。R2 反馈走线短而紧凑，减小寄生电容对环路稳定性的影响。板边预留安装孔，VIN、VOUT、VCC、GND 均以 2.54 mm 排针/焊盘引出作为测试点，方便测试和接入系统；本设计未使用 VREF，因此未设置 VREF 测试点
原理图与PCB设计
放大核心采用 MCP6001T-I/OT（Microchip Technology），是一款 1 MHz、低功耗、轨到轨输入/输出的单通道运放，支持 1.8V ~ 6.0V 单电源供电，适合直接在 3.3V 或 5V 系统中使用
PCB 采用双层板设计，信号流向从左到右依次为输入区 → 放大区 → 输出接口区。限流电阻 R1 和滤波电容 C1 就近布置在输入焊盘后方；U1 居中放置，R2 反馈走线从输出直接绕回反相输入端，路径短且不穿越其他信号；增益电阻 R3/R4 与跳线 J1/J2 紧靠反馈节点布置；电源去耦电容 C2/C3 紧贴 U1 电源脚。输入走线与输出走线保持间距，减小输出耦合回输入的可能性

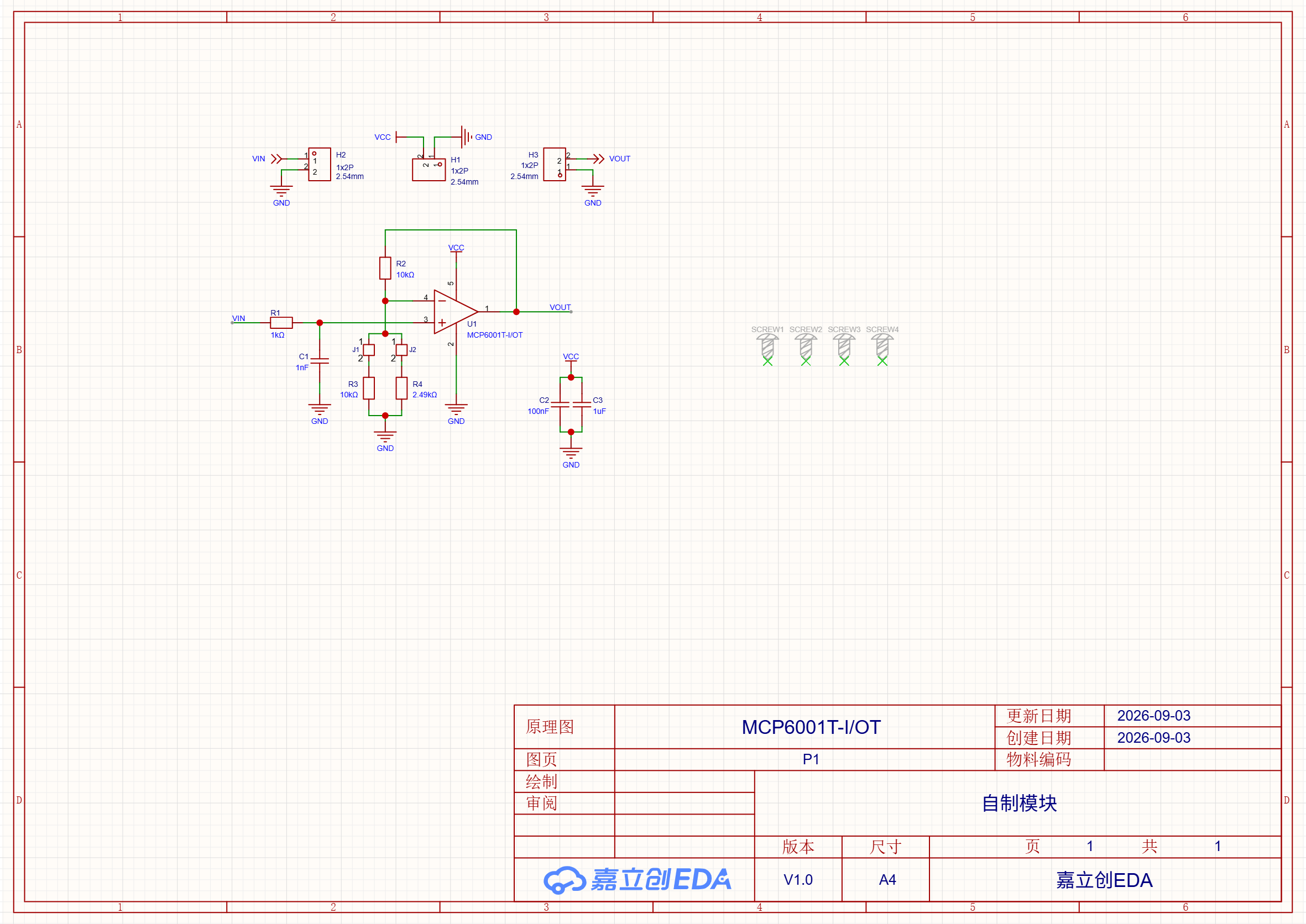

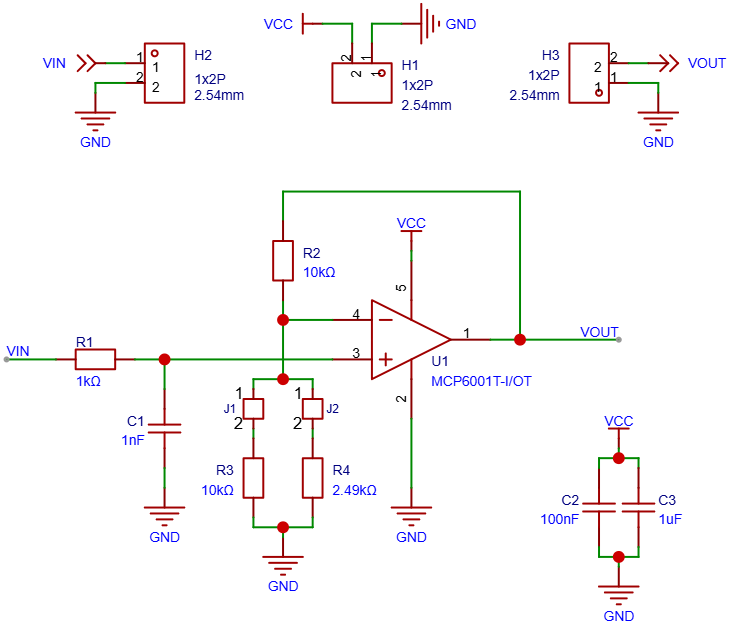

原理图

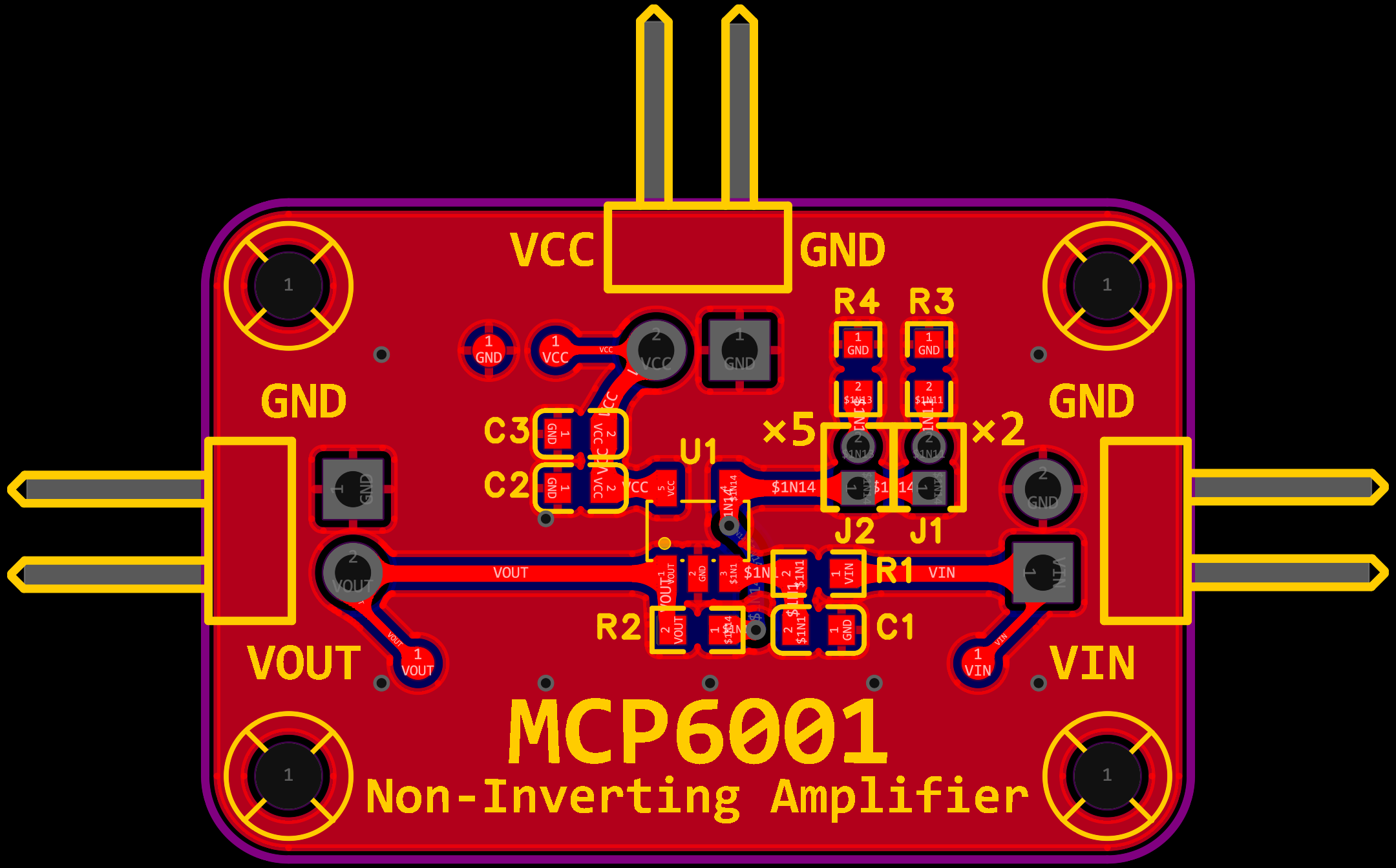

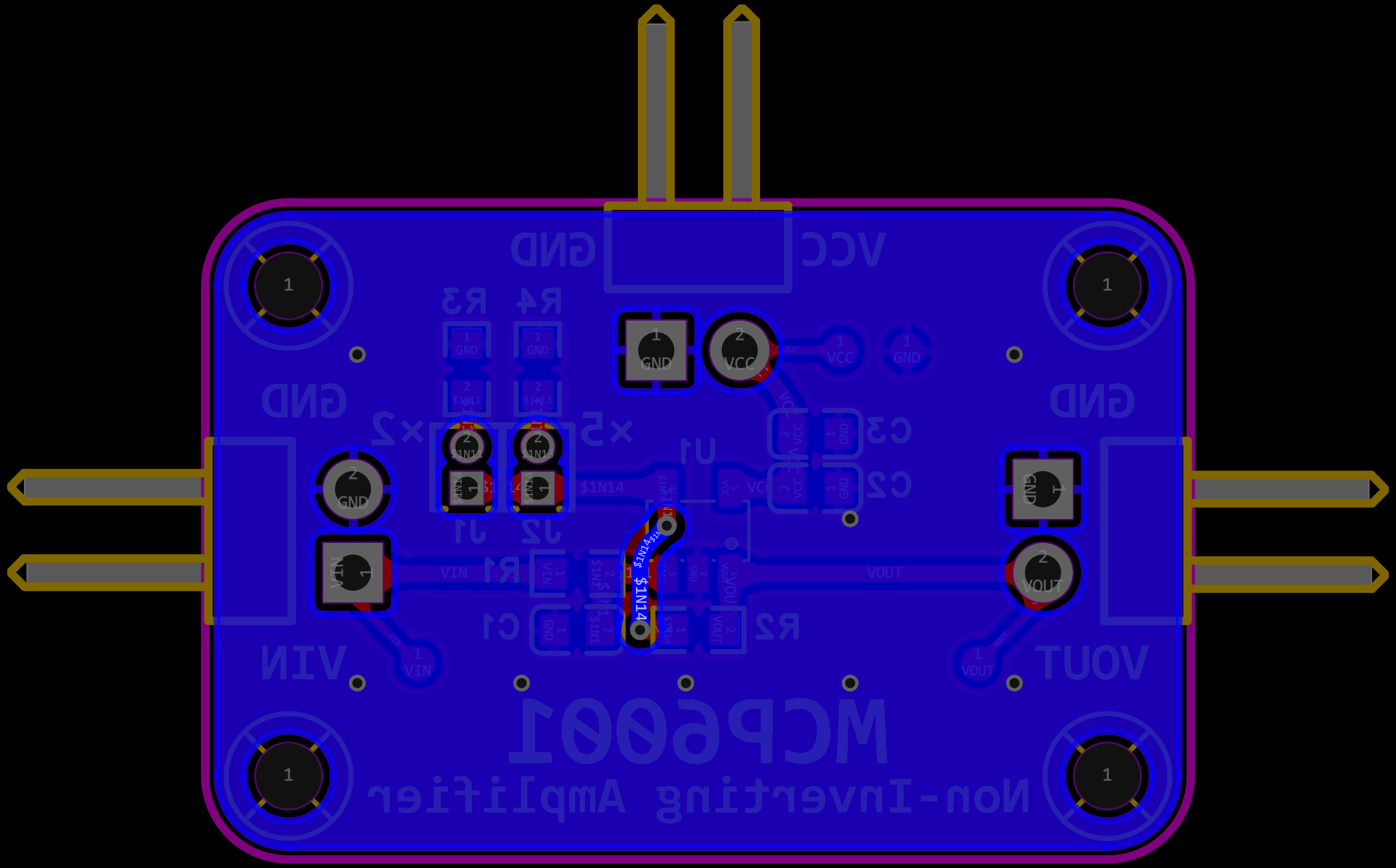

PCB

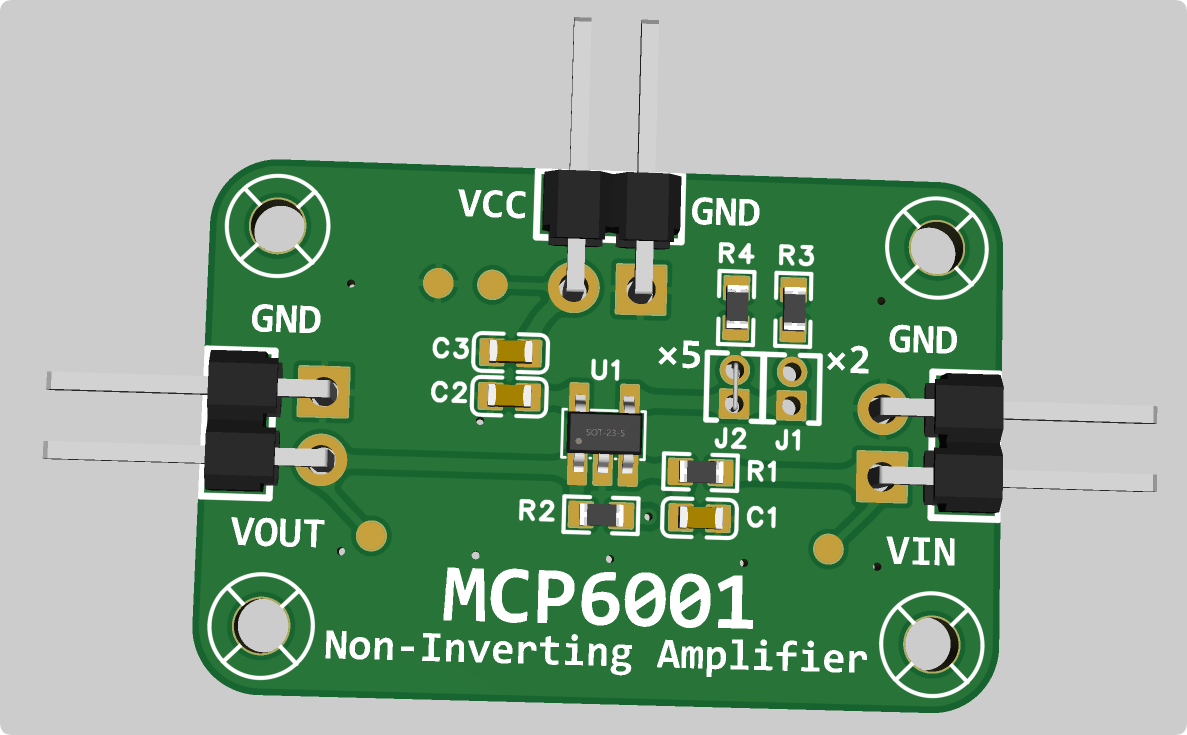

3D效果图
模块性能指标
参数 | 指标 |
|---|---|
供电电压 | 3.3V（兼容 5V） |
放大结构 | 同相放大，MCP6001T-I/OT |
输入电压范围 | 0 ~ 0.5 V（单极性，GND 参考） |
增益选择 | ×2（R3 = 10 kΩ）/ ×5（R4 = 2.49 kΩ） |
闭环增益 | 2.000 / 5.016（约 5×） |
输出电压范围 | ×2 档：0 ~ 1.0 V；×5 档：0 ~ 2.508 V |
输入低通截止频率 | 约 159 kHz（R1 = 1 kΩ，C1 = 1 nF） |
增益带宽积 | 1 MHz（典型值） |
静态电流 | 50 μA（典型值） |
输入偏置电流 | ±1 pA（典型值） |
输入失调电压 | ±4.5 mV（最大值） |
ESD 额定 | ≥ 4 kV（HBM，所有引脚） |
输出接口 | VOUT 直接接 MCU ADC |
模块引脚定义
右侧输入接口
序号 | 名称 | 类型 | 说明 |
|---|---|---|---|
1 | VIN | 模拟输入 | 传感器信号输入（0 ~ 0.5 V） |
2 | GND | 电源 | 输入信号地 |
左侧输出接口
序号 | 名称 | 类型 | 说明 |
|---|---|---|---|
1 | VOUT | 模拟输出 | 放大信号输出，接 MCU ADC |
2 | GND | 电源 | 输出信号地 |
电源接口
序号 | 名称 | 类型 | 说明 |
|---|---|---|---|
1 | VCC | 电源 | 3.3V 或 5V 单电源正极 |
2 | GND | 电源 | 系统地 |
心得体会
通过本次 MCP6001 同相放大模块的设计，实践了单电源运放信号调理电路的完整硬件实现。相比需要双电源或偏置电路的传统方案，轨到轨输入/输出运放在处理单极性、以地为参考的低频信号时可以直接工作，省去 VDD/2 中点偏置和交流耦合，简化了电路并减少了潜在误差来源。在设计过程中，重点验证了输入共模范围和输出摆幅的裕量，确保放大器在整个输入范围内不会饱和。在 PCB 布局阶段，体会到反馈回路最短化与输入/输出信号隔离的重要性，可以有效减小寄生参数对增益精度和稳定性的影响。整体而言，本项目实现了小尺寸、低功耗、增益可切换的传感器信号放大模块设计目标
