一、任务介绍

本项目为一款基于 XL2596 系列降压芯片的多路直流稳压电源模块，可实现 7~24V 宽压直流输入，分离输出电源电压、固定 3.3V和5V、可调稳压输出四路电源，具备开关使能控制、反接保护、浪涌防护、电源状态指示功能，可同时提供多路稳定直流供电，适用于单片机、传感器、模拟电路等小型电子系统供电场景

二、芯片介绍

XL2596S-3.3E1 固定输出降压芯片

XL2596 是高效率降压 DC-DC 转换器，输入电压范围 4.7V~40V，本项目选用 3.3V 固定输出版本，无需分压反馈网络即可稳定输出 3.3V 直流电压，内置过热保护、限流保护，开关使能引脚支持外部 IO 控制电源通断，最大输出电流可达 3A，转换效率最高 92%，外围仅需电感、肖特基二极管、滤波电容即可搭建完整降压电路。

保护机制：XL2596S 内部集成了以下保护功能，无需额外外围器件即可生效：
过温关断：结温超过 150°C 时自动关闭输出，温度下降后自动恢复。
逐周期电流限制：内部开关管电流超过阈值时立即关断，防止电感饱和或输出短路时电流失控。
软启动：上电时输出电压缓慢上升，避免输入电容充电浪涌过大

购买连接：LM2596S-3.3 Texas Instruments | 稳压器 - DC-DC 开关稳压器 - DigiKey

LM2596S-5.0 Texas Instruments | 稳压器 - DC-DC 开关稳压器 - DigiKey

XL2596S-ADJE1 可调输出降压芯片

同系列可调版本，通过 FB 反馈引脚外接分压电阻网络，可连续调节输出直流电压，适配不同电压需求负载，同样支持使能开关控制，宽压输入、大电流输出特性与固定版保持一致，可灵活适配 5V、12V 等多种电压供电设备。

购买连接：LM2596S-ADJ/NOPB Texas Instruments | 稳压器 - DC-DC 开关稳压器 - DigiKey

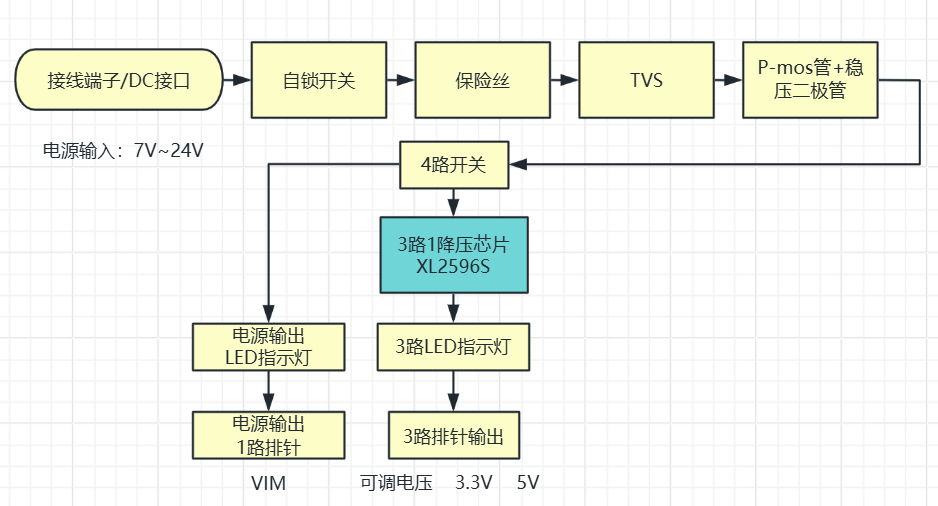

三、设计模块与资源框图

• 输入单元：DC：7V~24V，使用接线端子和DC005接口
• 保护单元：DC7~24V 输入→自锁开关→自恢复保险丝→SMBJ24A TVS 防浪涌→反接保护二极管→滤波电容，完成输入级安全防护；
• • 保险丝：输入过流保护输入回路因后级短路或负载异常导致电流超过 2A 时，自动断开，自行恢复
  • TVS 瞬态抑制二极管：防止尖端电压进入损坏电路
  • 电源反接保护：AO3401A（P-MOS）+ BZT52C12-TP（12V 稳压管）+ 电阻（10K）

保护机制：
正常供电时：电流先通过 AO3401A 的体二极管流向后级，随后 R3 将栅极拉低至 GND，使 VGS < 阈值电压， MOS 管完全导通（RDS(on) 仅约 40mΩ），体二极管被旁路，降低损耗。
电源反接时：源极电位低于漏极，且栅极无法被拉低，MOS 管保持关断状态，彻底阻断反向电流，保护后级所有元器件。
关键设计：BZT52C12 将栅源电压 VGS 钳位在 12V 以内。因为 AO3401A 的 VGS(max) = ±20V，若不加稳压管，24V 输入会直接加在栅氧化层上导致永久损坏

• 总开关控制单元：自锁开关 实现整机硬件通断，控制主电源 VCC 输出；
• 5V、3.3V 固定降压单元：XL2596S-3.3E1和XL2596S-5.0E1 芯片、经过功率电感 、 续流二极管、大容量滤波电容，输出稳定 5V、3.3V；配套 每一路LED灯表示工作状态；芯片 拨动开关ON/OFF 支持外部电平控制电源启停
• 可调降压单元：XL2596S-ADJE1 可调降压芯片，外接分压电位器 ADJ_FB 调节输出电压，同样代培LED和开关，配2P 排针方便万用表外界测量
• 对外输出端子单元：4路每一路8P排针，统一引出电源电压、可调电压、5V、3.3V和GND

四、原理图和PCB设计介绍

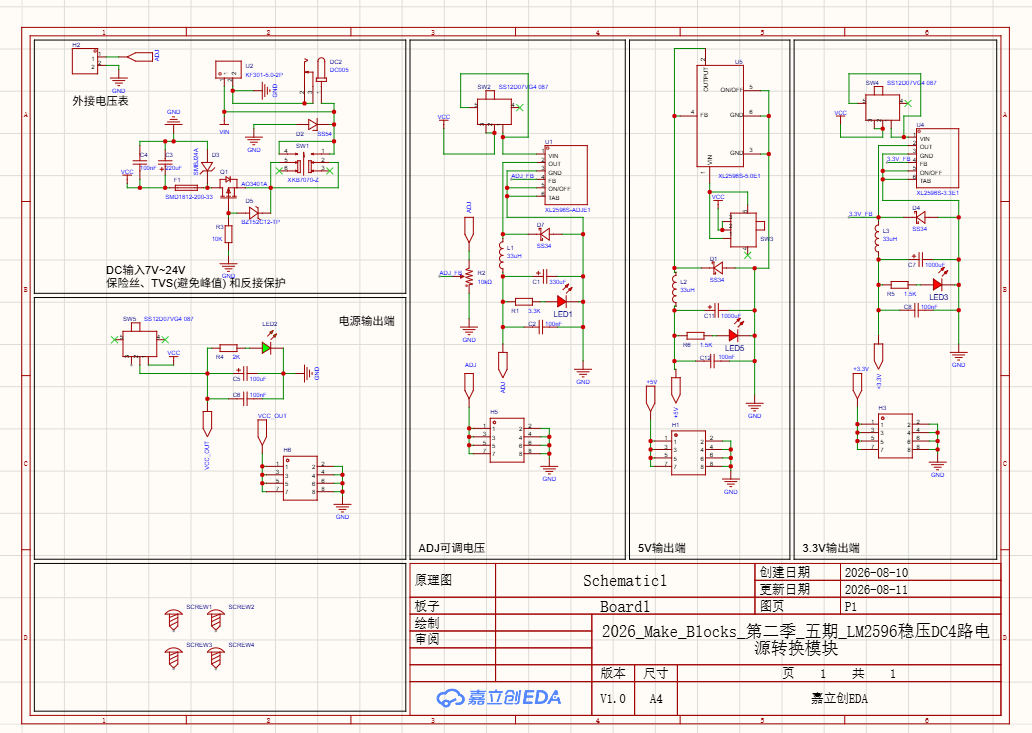

1、原理图

原理图：整体分为5个部分，DC输入(7V~24V)、ADJ可调电压、5V输出端、3.3V输出端、电源输出端

1、DC输入(7V~24V)

电源通过接线端子或者DC底座输入(7V~24V)，通过自锁开关控制输入：SS54（肖特基二极管）：防止电压倒灌、反向电流回流；P‑MOS 管 + 稳压二极管，经典PMOS 反接保护电路电源正接时 MOS 导通，给后级供电；电源反接 MOS 管直接关断，阻断回路，保护后端所有器件；可恢复保险丝电流达到 4A 附近，就触发保护，变成高阻态切断大电流，过流熔断保护；TVS 管 SMBJ24A，抑制输入浪涌尖峰，防止高压脉冲打坏后级电路：

最后通过滤波电容，一大一小，滤除高低频噪声。

2、ADJ可调电压

XL2596S-ADJE1可调降压支路，独立开关、指示灯、肖特基二极管防止电流突变
10KΩ 电位器（可调反馈分压），ADJ排针测试引脚。

稳压电压调节核心器件。

• • 上端接输出电压ADJ，滑片接 FB 引脚 (ADJ_FB)，下端接 GND、大小滤波电容
  • 旋转旋钮，改变滑片位置，就改变 FB 引脚的分压比值
  • 芯片检测 FB 电压，自动调整输出电压，最终实现连续调压

5V输出端

固定 5V 降压支路独立开关、指示灯、肖特基二极管防止电流突变

VIN：电源输入端，输入 7‑24V，来自 VCC，前面经过 SW3 开关控制

OUTPUT：开关输出引脚，输出高频方波，接功率电感 L2

GND：芯片电源地

FB反馈脚：直接连到 5V 输出。芯片内部分压网络，自动稳压到 5V，外部不用接任何电阻

ON/OFF：使能引脚，原理图直接接到 VIN 高电平 → 芯片一直处于开启工作状态

GND：散热接地引脚

3.3V输出端

固定 3.3V 降压支路独立开关、指示灯、肖特基二极管防止电流突变

芯片内部已经做好分压电阻，4 脚 FB 引脚直接接到 3.3V 输出端，外部不需要再接分压电阻。
5V 支路电路结构完全一模一样，只是芯片型号不同，输出电压固定 3.3V。

电源输出端

电源输出端，独立开关，指示灯(整个电路的工作指示灯)、大小滤波电容

2、PCB布局

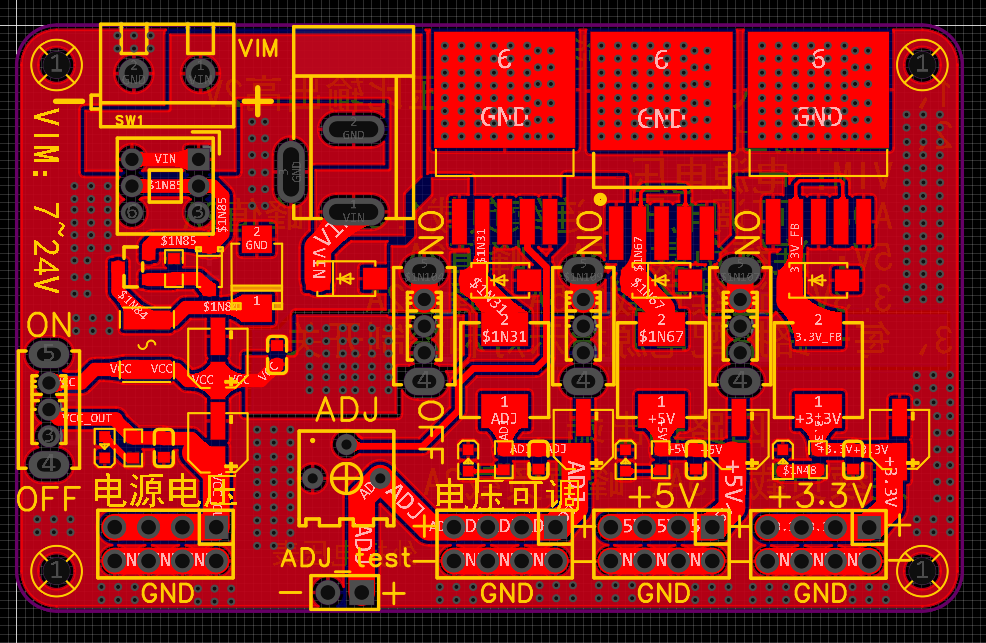

PCB布局[顶层]

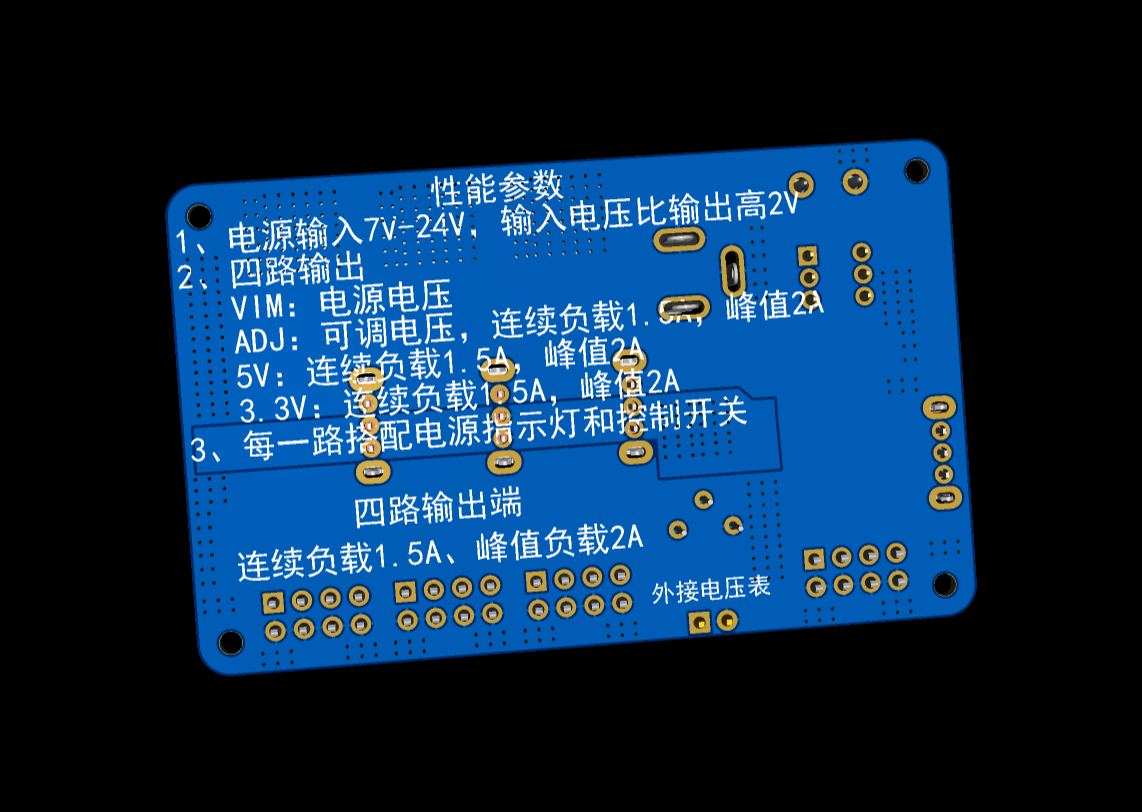

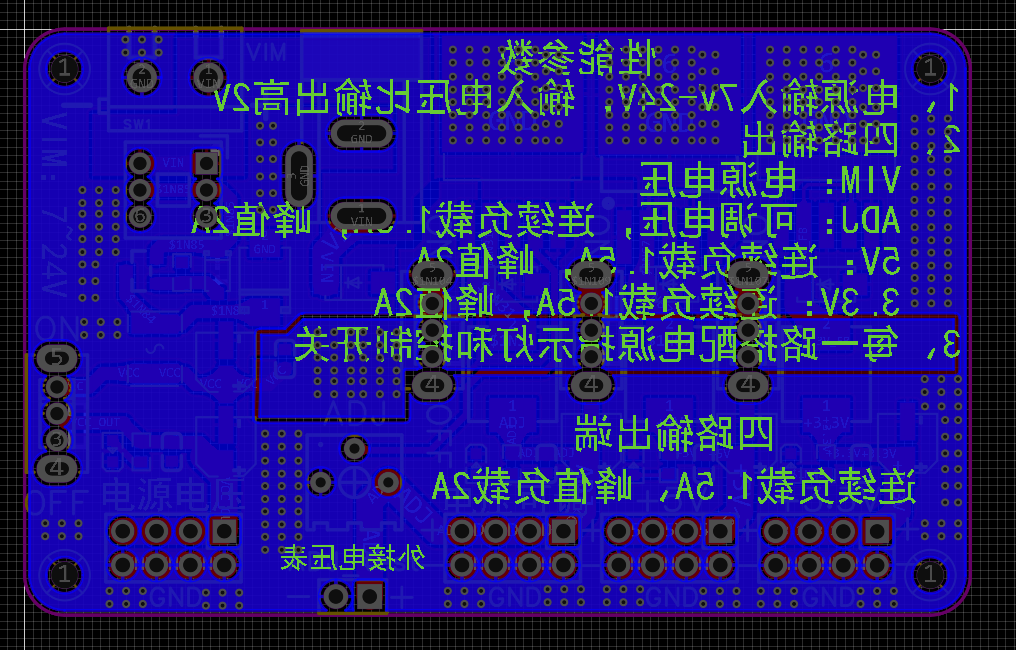

PCB布局[底层]

PCB布局：尺寸在71mm * 44mm ，采用双层办设计，因为是电源降压模块，每个电源线都加粗处理1mm或者2mm，在电源输入端和电源输入芯片端全部采用铺铜连接电源输入端加入稳压二极管，保险丝、肖特基二极管，每一路芯片输出端

整体布局左上角电源输入，从左向右分别是电源电压电路、电压可调电路、+5V输出电路、3.3V输出电路

加入稳压二极管防止短路、大小电容滤波去除杂波

危险环路：VIN‑OUT‑电感‑续流二极管，这个高频开关环路面积一定要最小；
上下层铺铜+大量过孔散热和预防大电流通过

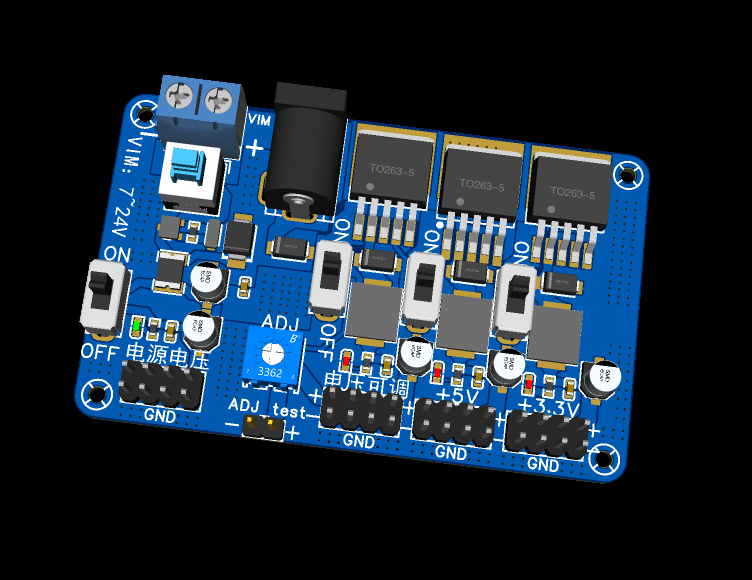

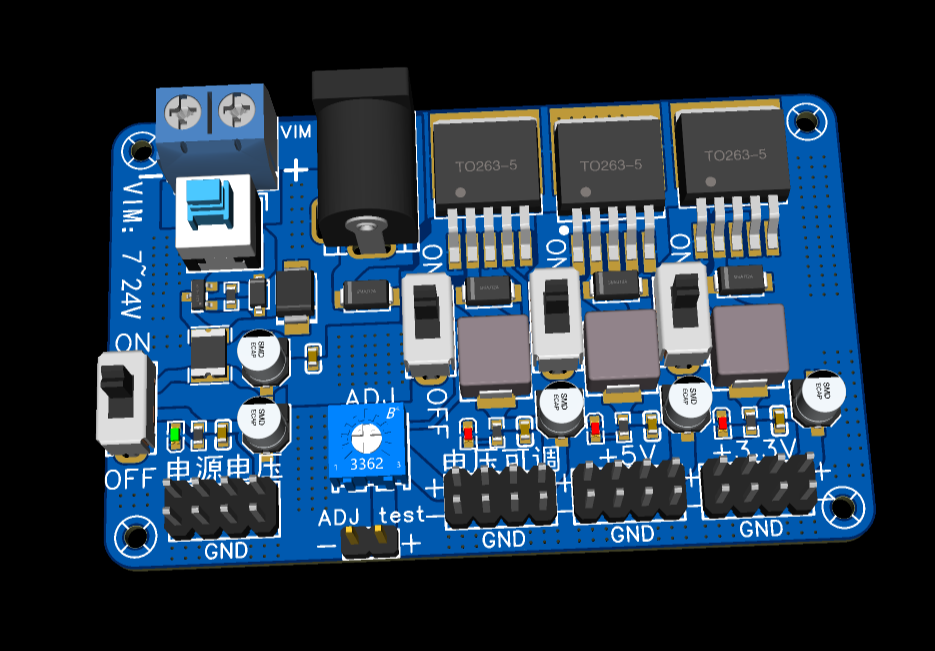

[3D视图]

五、主要引脚定义与性能指标

开关功能简表

四路 DC‑DC 电源模块引脚分配总表

性能指标

六、心得体会

本次DC四路电源转换模块的PCB设计，让我对开关电源的工程落地有了远超理论层面的认知。最大的收获并非芯片选型或原理图绘制，而是理解了“保护电路”与“功率布局”在实际产品中的权重——输入端的P-MOS防反接、TVS浪涌吸收与PPTC过流保护三级联动，看似增加了BOM成本，却是保障板卡在误操作、热插拔等真实工况下不失效的关键底线；而XL2596S外围的大电流回路走线、续流二极管与电感的紧凑布局、散热焊盘的铜皮铺覆，直接决定了转换效率与温升表现，任何一处疏忽都可能导致EMI超标或带载能力缩水。
设计中也暴露了自身对边界条件考虑的不足：初期未意识到SMBJ24A仅能应对瞬态过压，持续超压仍会损毁器件，后续补充了输入电压上限的明确标识；ADJ通道反馈电阻固定焊接导致可调功能名存实亡，也提醒我在未来设计中需提前确认用户需求与硬件实现的匹配度。这些“踩坑”经历比顺利完成布线更有价值，它让我明白优秀的电源PCB不仅是电气连接的载体，更是安全性、可靠性与用户体验的综合平衡。这块板子最终能否成为工作台上的得力工具，取决于这些细节的打磨程度，而这正是工程实践区别于纸上谈兵的核心所在。
