项目梗概

项目为主从机设计，MAX32690 做声音回环播放和 FFT 计算，通过内置的低功耗串口将计算好的频点转换成二进制协议发送给 ESP32-S3；在 S3 端充分利用双核，一个核心做协议数据的接收和解码，另外一个核心完成 UI 以及对串口数据的转发，经由 USB-CDC 给 PC 做上位机的控制。

系统目标和分工

MAX32690：I2S 音频采集、DMA 环形缓冲、256 点时域窗、Hann 加窗、CMSIS-DSP RFFT、Q15 定量化、协议封装、LPUART0B 发送。

ESP32-S3：UART 接收、Magic 重同步、长度检查、CRC16、数据快照、ST7789 驱动、时域/FFT 可视化和运行指标。

分工原则是让 MAX32690 专注采集和 DSP，避免高频刷新自带屏幕；S3 利用双核、DMA 和较大 RAM 处理显示。
>

引脚与电气参数

串口最终连接

串口为 3.3 V TTL，921600 baud，8N1，无流控。

ST7789

屏幕为 172×320 RGB565，X gap=34，SPI=40 MHz，使用 ESP-IDF esp_lcd 和 SPI DMA。

MAX32690 固件设计

LPUART0B 初始化

MSDK 中 MXC_UART3 对应 MAX32690 LPUART0；固件调用：

MXC_UART_Init(MXC_UART3, 921600, MXC_UART_IBRO_CLK);

MSDK 随后使能 UART3 时钟，选择 IBRO，并将 P3.0/P3.1 配成 ALT2；初始化失败会进入 blink_halt()，不会在错误状态下继续发送。

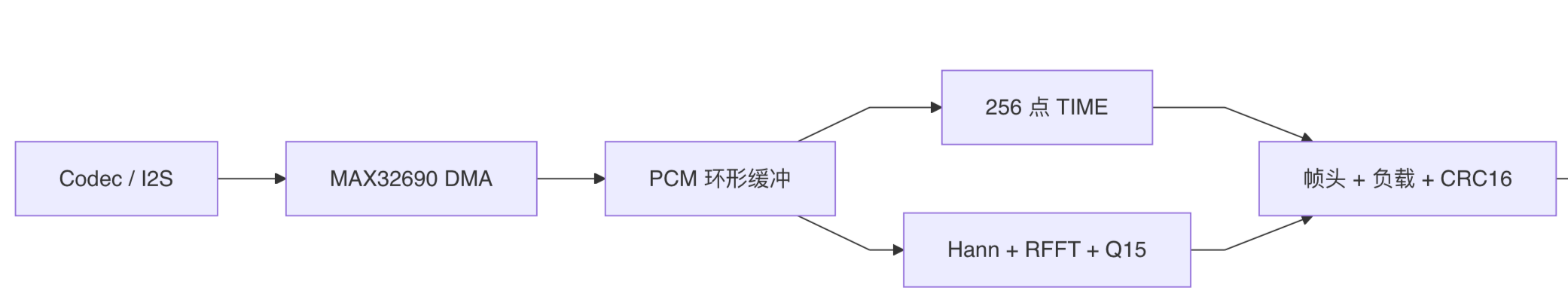

I2S DMA 与 PCM

标称采样率：48000 Hz。

DMA 半区：64 个 32-bit I2S 字。

RX DMA 回调切换 ping-pong 半区，提取 24-bit 样本并缩放成 int16_t。

PCM 进入 512 点环形缓冲，前台始终取最新 256 点；captured_samples 作为样本时间戳和数据流调度基准。

DMA 回调只做短时间复制和指针切换；FFT、CRC 和 UART 发送在前台完成，以缩短中断占用时间。
>

TIME 帧

TIME 负载为 256 个 int16_t：

payload = 256 × 2 = 512 bytes
window = 256 / 48000 = 5.333 ms

FFT 路径

256 个 PCM 转 float32_t并归一化；乘 Hann 窗，降低频谱泄漏；arm_rfft_fast_f32() 计算 256 点实数 FFT；计算正频率一半的 128 个幅值；幅值限幅并定量化到 0～65535 uint16_t。

频率分辨率 = 48000 / 256 = 187.5 Hz/bin
FFT payload = 128 × 2 = 256 bytes

MAX 自带屏幕与 SW2

MAX 屏幕只显示 Fs、FFT 点数、输出率、UART、RX/TX 引脚和 STREAM:ON/PAUSE；SW2/P4.0 经软件去抖后切换数据流；I2S DMA 回环不随数据流暂停。

二进制协议

数字均为小端序。

CRC 初值 0xFFFF，多项式 0x1021，范围从 Magic 到 payload 末尾。

Magic+长度+CRC 允许负载包含任意字节，且在丢字节后重新同步。

ESP32-S3 固件设计

双核任务

RX 任务优先级更高，避免全屏刷新阻塞串口；TIME/FFT 数组用 mutex 保护；显示任务短时间复制快照后立即释放锁。

解析器

UART RX buffer = 8192 B；逐字节搜索 A5 5A；先收齐 20-byte header，检查 version 和 payload_length <= 512；按长度收 payload+CRC，CRC 通过后才检查 type/count/length 并更新数据；超时、长度或 CRC 错误后放弃当前帧并重新搜索 Magic。

调试版启动时打印前 128 个原始 UART 字节，这是发现截帧 Bug 的关键；代价是启动时丢弃 128 B，之后会自动重同步；生产版应用宏关闭。
>

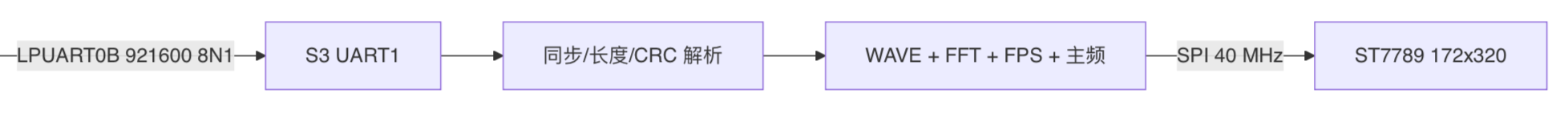

显示管线

S3 在 RAM 内合成一幅 172×320 RGB565 DMA framebuffer，再一次性传到 ST7789，避免大量小 SPI 数据传输和局部显示撤裂。

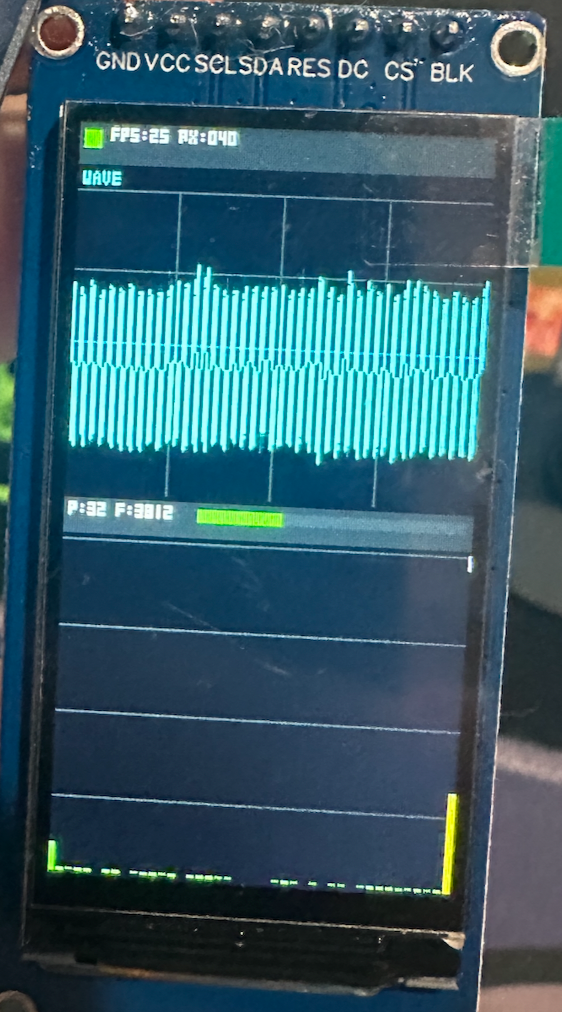

界面包含：

顶部：红/绿链路指示、真实 FPS、RX 合法帧率、E 每秒错误数。
>
WAVE：网格、中心线、自动缩放、深青+亮青双层波形。
>
中间栏：P:xx 峰值百分比、F:xxxx 主频、绿/橙/红电平条。
>
FFT：43 根对数幅度频谱柱，绿/黄/橙/红分层、白色顶线和主频位置标记。

时域缩放使用当前 256 点绝对峰值，最小基准限制为 512，再留 25% 顶部余量。

P = abs_peak / 32767 × 100%

P>60% 电平条变橙，P>85% 变红。主频忽略 DC bin 0，在 bin 1～127 中搜索最大幅值：

Fdominant = dominant_bin × 48000 / 256

频谱高度采用 log10(1 + 9×magnitude/65535)，便于同时看到强主频和弱谐波。

Bug 修复

完全无数据

初始日志为 frames=0 errors=0；静态确认 MXC_UART3、P3.0/P3.1 ALT2、UART3 时钟和发送函数都已编入 ELF；再交换 S3 软件 RX/TX 定义；改为 RX=GPIO36 后错误计数开始持续增长，证明 GPIO36 上有串口信号，并确定了最终交叉接线。

有信号但没有合法帧

交换后 errors 上升而 frames=0；通过直接对 S3 原始抓包得到：

A5 5A 01 01 6E 24 00 00 40 4F 44 00 80 A5 5A 01
02 6F 24 00 00 C0 4F 44 00 80 A5 5A 01 01 70 24

证据表明 Magic、Version、Type 和 Sequence 都正确，因此引脚与 921600 baud 正确；但每帧只到约 13 B 就紧接下一个 Magic，完整 header、payload 和 CRC 都未发完。

MXC_UART_Write() 非阻塞 FIFO 语义 Bug

旧代码只调用一次：

length = 22 + payload_bytes;
return MXC_UART_Write(STREAM_UART, packet, &length);

阅读 MSDK 的源码 uart_revb.c 发现，MXC_UART_Write() 内部调用非阻塞 WriteCharacterRaw()；TX FIFO 满后它会立即返回错误，并把 *len 改成实际写入量。（在 C 盘目录下有 MSDK）

上层又使用 (void)stream_packet(...) 丢弃返回值，因此每帧都只填满一次 FIFO。

修复改用会等待 FIFO 空位的 API：

for (int i = 0; i < length; i++) {
    int error = MXC_UART_WriteCharacter(STREAM_UART, packet[i]);
    if (error != E_NO_ERROR) return error;
}

修复固件经 OpenOCD Verified OK 后，S3 的 frames 从 0 持续增加到 1313 以上，且 time=1, fft=1，证明两类帧和 CRC 都完整到达。

显示空白与可观测性

早期只有色块和图形，不能直接区分“屏幕未刷新”、“UART 无字节”、“有字节但 CRC 错”和“信号太小”；修复是增加 FPS、RX、E、链路指示、自动缩放、峰值、主频和电平条。这些元素同时改善视觉和故障可观测性。

性能计算

UART 带宽

8N1 每 byte 需 10 bit：

有效字节率 = 921600 / 10 = 92160 B/s
一组线路时间 = 812×10/921600 = 8.811 ms
纯 UART 理论上限 = 113.5 groups/s

实际还包含 FFT、幅值计算、定量化、CRC 和阻塞发送，不能按纯 UART 上限设计。

早期目标 50 groups/s 时实测约 65～67 frames/s，即 32.5～33.5 groups/s；说明瓶颈在 MAX 前台 FFT+阻塞 UART，而非物理 UART 带宽。目标调为 30 groups/s 后，S3 实测约 40 frames/s，即约 20 组/秒，错误率大部分时间为 0/s。

配置 30 而实测约 20 groups/s，表明 captured_samples、I2S DMA 实际回调节拍或前台时间存在约 2/3 的比例差异；当前不影响显示稳定，但若要精确显示，可以使用逻辑分析仪测 LRCLK/DMA 回调率，并用硬件定时器调度。

协议效率

数据 = 768 B/group
协议开销 = 2×(20+2) = 44 B/group
总长 = 812 B/group
开销率 = 44/812 = 5.42%
有效负载率 = 94.58%

S3 RX 缓冲余量

实测 20 groups/s：8192/16240 = 0.504 s
目标 30 groups/s：8192/24360 = 0.336 s

RX 任务独占 CPU0 且优先级高，正常运行时不应接近这个积压量。

LCD 带宽和 FPS

framebuffer = 172×320×2 = 110080 B = 107.5 KiB
25 FPS 像素率 = 110080×25 = 2.752 MB/s = 22.016 Mbit/s
40 MHz SPI 占用率 = 22.016/40 = 55.04%
一幅理论传输时间 = 22.016 ms
40 ms 帧周期剩余 = 17.984 ms

剩余时间用于清屏、网格、折线、频谱柱、字符和调度；实测稳定 25 FPS，说明当前有足够余量；串口当前约 20 组 TIME+FFT/秒，每组约 50 ms；LCD 每帧 40 ms，因此偶尔两幅 LCD 使用同一数据快照，但观感仍为稳定 25 FPS。

构建情况

MAX32690

FLASH = 145524 B / 3328 KiB = 4.27%
SRAM  = 12032 B / 1 MiB = 1.15%
text + data + bss = 154484 B

通过 CMSIS-DAP/SWD 与 OpenOCD 2 MHz 烧录，结果为 Programming Finished / Verified OK / Resetting Target。

ESP32-S3

MAX_C.bin = 222272 B
app partition = 1048576 B
剩余 = 826304 B，约 78.8%

COM16 烧录时 bootloader、partition table 和 app 均通过 hash 校验。

已知限制和后续优化

偶发UART TX 忙等待，发现是逐字节阻塞占用 MAX CPU；下一步应使用 UART TX DMA 双缓冲或中断环形队列；目前的FFT 分辨率有限，一个187.5 Hz/bin 适合趋势显示，不适合精密测频；512 点为 93.75 Hz/bin，1024 点为 46.875 Hz/bin。

现在是我原始抓包是调试功能，如果有生产版应关闭启动 128-byte dump。

可以加入反向控制协议；可用 S3 TX→MAX RX 增加 STREAM 启停、增益、FFT 点数、输出率配置和 ACK。

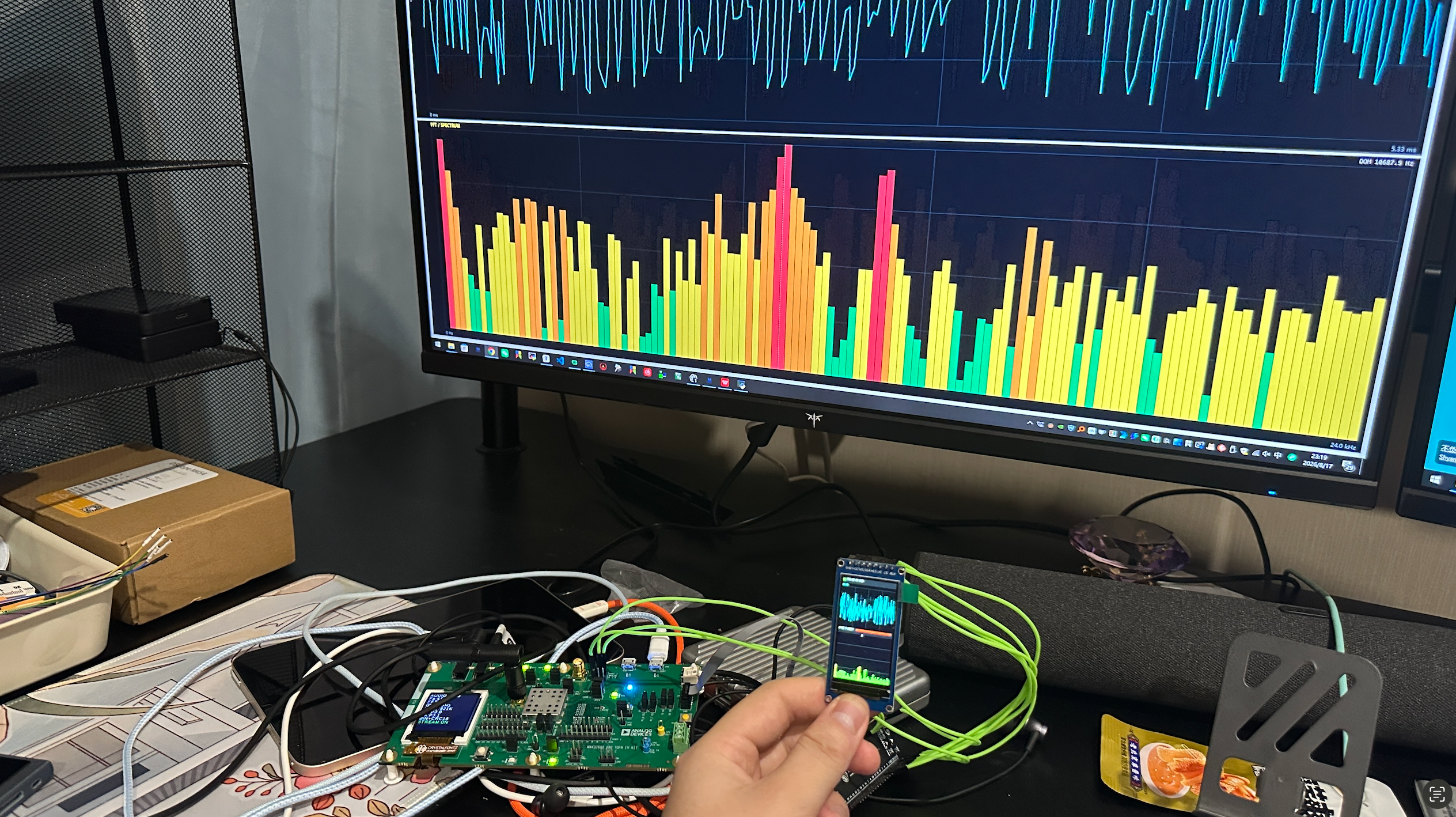

ESP32-S3 到电脑 COM16 转发

S3 在 UART1 收到完整帧并通过 CRC16 后，使用 ESP32-S3 原生 USB Serial/JTAG 把同一帧原样写到 COM16；USB TX 环形缓冲为 8192 B，单帧最大 534 B；转发发生在 CRC 通过之后，所以电脑不会再收到 S3 已知损坏的 MAX32690 帧。

S3 应用日志已取消 USB Serial/JTAG secondary console，避免 INFO 文字混入二进制流；复位时的 ROM 启动字符仍可能短暂出现，Python GUI 会搜索 A5 5A 并自动跳过它们。（具体可以看代码的设计）
>

实机 COM16 连续读取 6 秒结果：

frames = 213
TIME = 102
FFT = 111
CRC errors = 0
header errors = 0
USB bytes = 85723

平均电脑接收率约 213/6 = 35.5 frames/s；测试从任意帧中间开始，TIME/FFT 数量的短时不对称为开窗时刻和 USB 启动缓冲造成；关键结果是 213 帧全部通过了电脑端的格式和 CRC 校验。

源码

MAX32690 源码

ESP32-S3 源码

Python 上位机源码

数据结构的设计

MAX32690 侧

dma_flag、DMA 指针和回调与前台共享的状态必须保持简单。volatile 只保证编译器每次真实访问，不保证复合操作的原子性。当前 Cortex-M4 对齐 32-bit load/store 是单指令，所以单个索引/计数器读写可用；若将来扩展成多字段状态，应使用短临界区。

ESP32-S3 侧

S3 的数据所有权流程是：

UART driver ring-> RX task private frame-> CRC pass -> mutex-protected latest TIME/FFT -> display task private copies -> framebuffer -> SPI DMA

USB 转发使用 RX task 中已校验的私有 frame，不需要再从共享数组反向重建数据包，因此 sequence、sample index 和 CRC 全部原样保留。

Python 侧

2048 个 GUI 事件在 40 frames/s 下约等于 51 s 的帧队列容量；这个设计能吸收短时 GUI 卡顿，但如果 GUI 停止消费超过几十秒，worker 会在 put() 上阻塞，最终可导致 OS/UART 缓冲溢出。

对长时记录应增加独立文件写线程，不应把 GUI Queue 当作无限数据库。

关键源码附录

下面收录影响数据正确性、并发性和性能的核心源码；其中芯片厂商初始化模板、通用绘图像素函数和大量 UI 布局样板不重复粘贴；完整可编译源码以最后列出的三个主源文件为准。

MAX32690 协议封装和完整发送

static int stream_packet(uint8_t type, const void *payload,
                         uint16_t count, uint16_t payload_bytes)
{
    static uint8_t packet[20 + FFT_SIZE * sizeof(int16_t) + 2];
    uint16_t crc;
    int length;

    packet[0] = 0xA5;
    packet[1] = 0x5A;
    packet[2] = 1;
    packet[3] = type;
    put_u32_le(packet + 4, stream_sequence++);
    put_u32_le(packet + 8, captured_samples);
    put_u32_le(packet + 12, SAMPLE_RATE);
    put_u16_le(packet + 16, count);
    put_u16_le(packet + 18, payload_bytes);
    memcpy(packet + 20, payload, payload_bytes);
    crc = crc16_ccitt(packet, 20U + payload_bytes);
    put_u16_le(packet + 20 + payload_bytes, crc);

    length = 22 + payload_bytes;
    for (int i = 0; i < length; i++) {
        int error = MXC_UART_WriteCharacter(STREAM_UART, packet[i]);
        if (error != E_NO_ERROR) {
            return error;
        }
    }
    return E_NO_ERROR;
}

packet 是静态单缓冲，因此 stream_packet() 不可重入；当前只有前台调用，符合该约束；sequence 在组包时即增加。若 UART 中途返回错误，下一帧会形成 sequence gap，这是有意的可观测性；CRC 对已组装的线上字节计算，不依赖 CPU 结构体对齐。

MAX32690 TIME/FFT 生成

static void stream_latest_frame(void)
{
    int rd = (snap_write - FFT_SIZE) & (SNAP_RING_SIZE - 1);
    const float32_t scale = 1.0f / 32768.0f;
    const float32_t fft_scale = 2.0f / (float32_t)FFT_SIZE;

    for (int i = 0; i < FFT_SIZE; i++) {
        int16_t sample = snap_ring[rd];
        rd = (rd + 1) & (SNAP_RING_SIZE - 1);
        stream_time[i] = sample;
        fft_in[i] = (float32_t)sample * scale * fft_window[i];
    }
    arm_rfft_fast_f32(&fft_inst, fft_in, fft_out, 0);
    fft_mag[0] = fabsf(fft_out[0]) / (float32_t)FFT_SIZE;
    for (int i = 1; i < FFT_SIZE / 2; i++) {
        float32_t re = fft_out[2 * i];
        float32_t im = fft_out[2 * i + 1];
        fft_mag[i] = sqrtf(re * re + im * im) * fft_scale;
    }
    for (int i = 0; i < FFT_SIZE / 2; i++) {
        float32_t q15 = fft_mag[i] * 65535.0f;
        if (q15 < 0.0f) q15 = 0.0f;
        if (q15 > 65535.0f) q15 = 65535.0f;
        stream_fft[i] = (uint16_t)(q15 + 0.5f);
    }
    (void)stream_packet(PACKET_TYPE_TIME, stream_time,
                        FFT_SIZE, sizeof(stream_time));
    (void)stream_packet(PACKET_TYPE_FFT, stream_fft,
                        FFT_SIZE / 2, sizeof(stream_fft));
}

这里保留了 TIME 与 FFT 使用同一个 256 点窗口的语义，便于电脑端把二者视为同一时刻附近的数据；不过当前两帧 sequence 相邻而没有“group id”。

S3 CRC通过后的本地发布与USB转发

uint16_t received_crc = get_u16_le(
    frame + FRAME_HEADER_SIZE + payload_length);
uint16_t calculated_crc = crc16_ccitt(
    frame, FRAME_HEADER_SIZE + payload_length);

if (received_crc == calculated_crc) {
    accept_frame(frame, payload_length);

    size_t frame_length =
        FRAME_HEADER_SIZE + payload_length + FRAME_CRC_SIZE;
    int written = usb_serial_jtag_write_bytes(
        frame, frame_length, pdMS_TO_TICKS(20));
    if (written == (int)frame_length) {
        s_usb_forwarded++;
    } else {
        s_usb_dropped++;
    }
} else {
    s_crc_errors++;
}

先校验再发布，保证 LCD 和 PC 只消费完整帧；USB write timeout 为 20 ms：正常 USB 吞吐下足够，但 host 长时间不读时可能让 RX task 等待 20 ms。更严格的实时版本应使用独立 USB forwarding task 和有界 frame queue，使 USB host 状态完全不能反压 UART1 parser。

S3共享数据快照

xSemaphoreTake(s_data_lock, portMAX_DELAY);
memcpy(time_copy, s_time_data, sizeof(time_copy));
memcpy(fft_copy, s_fft_data, sizeof(fft_copy));
have_time = s_have_time;
have_fft = s_have_fft;
good = s_good_frames;
errors = s_crc_errors + s_sync_losses;
xSemaphoreGive(s_data_lock);

render_scope(framebuffer, time_copy, fft_copy,
             have_time, have_fft, linked, fps, rx_fps, err_rate);
esp_lcd_panel_draw_bitmap(
    s_panel, 0, 0, LCD_WIDTH, LCD_HEIGHT, framebuffer);

锁只覆盖约 768 B 数组复制和标量读取；最耗时的绘图、对数计算和 SPI 传输全部在锁外；否则 22 ms 以上的 LCD DMA 提交路径会让高优先级 RX task 等锁并造成 UART 积压。

Python协议结构声明

MAGIC = b"\xA5\x5A"
HEADER = struct.Struct("<2sBBIIIHH")

@dataclass(slots=True)
class StreamFrame:
    frame_type: int
    sequence: int
    sample_index: int
    sample_rate: int
    count: int
    values: tuple[int, ...]
    received_at: float

<2sBBIIIHH 明确指定 little-endian 且没有 native alignment padding，计算结果固定为 20 B；不能使用 @2sBBIIIHH，因为 native 模式会让协议受主机 ABI/对齐规则影响。

Python流式重同步核心

magic_at = self.buffer.find(MAGIC)
if magic_at < 0:
    keep = 1 if self.buffer.endswith(MAGIC[:1]) else 0
    drop = len(self.buffer) - keep
    del self.buffer[:drop]
    break

if magic_at:
    del self.buffer[:magic_at]
if len(self.buffer) < HEADER_SIZE:
    break

fields = HEADER.unpack_from(self.buffer)
payload_len = fields[-1]
if payload_len > MAX_PAYLOAD or payload_len != fields[-2] * 2:
    del self.buffer[0]
    self.stats.header_errors += 1
    continue

frame_len = HEADER_SIZE + payload_len + CRC_SIZE
if len(self.buffer) < frame_len:
    break

received_crc = struct.unpack_from(
    "<H", self.buffer, HEADER_SIZE + payload_len)[0]
calculated_crc = crc16_ccitt(
    memoryview(self.buffer)[:HEADER_SIZE + payload_len])
if received_crc != calculated_crc:
    del self.buffer[0]
    self.stats.crc_errors += 1
    continue

未找到 Magic 时特意保留末尾单个 A5，因为下一个 serial read 可能从 5A 开始。CRC 失败时只丢 1 B，而不是丢掉声称的整帧；这样即使假 Magic 出现在噪声或 payload 内，也能找到后续真正 Magic。

Python时域分析源码

dc = sum(values) / len(values)
ac_square = sum((value - dc) ** 2 for value in values) / len(values)
rms = math.sqrt(ac_square)
peak = max(abs(value - dc) for value in values)
crest = peak / rms if rms > 1e-9 else 0.0
rms_db = 20 * math.log10(max(1.0, rms) / 32767.0)
peak_db = 20 * math.log10(max(1.0, peak) / 32767.0)

RMS 和 peak 在减去 DC 后计算，避免 Codec 偏置被误认为交流能量；DC 本身单独显示。max(1.0, value) 防止静音时 log10(0)。

Python频域分析源码

fft_size = len(values) * 2
bin_hz = frame.sample_rate / fft_size
dominant = max(range(1, len(values)), key=values.__getitem__)
fundamental = values[dominant]
total = sum(values[1:])
centroid = (
    sum(i * bin_hz * values[i] for i in range(1, len(values))) / total
    if total else 0.0
)

harmonic_power = 0.0
for harmonic in range(2, 6):
    center = dominant * harmonic
    if center >= len(values):
        break
    lo, hi = max(1, center - 1), min(len(values), center + 2)
    harmonic_power += max(values[lo:hi]) ** 2
thd = math.sqrt(harmonic_power) / fundamental * 100 if fundamental else 0.0

每个谐波在理论 bin 左右各搜索 1 bin，用来容忍 187.5 Hz 分辨率、Hann 泄漏和主频不落在整数 bin 的情况；该 THD 是趋势估算，不等同于仪器级 THD+N；它没有做插值基波拟合、窗函数相干增益精确校正或噪声积分。

Python FFT固定dBFS显示和EMA

retention = int(self.smoothing_var.get()) / 100.0
for index, value in enumerate(values):
    self.fft_smoothed[index] = (
        retention * self.fft_smoothed[index]
        + (1.0 - retention) * value
    )

dbfs = max(
    -80.0,
    20.0 * math.log10(max(1.0, magnitude) / 65535.0)
)
normalized = (dbfs + 80.0) / 80.0

70% retention 的离散时间常数约为 -1/ln(0.7)=2.80 个 FFT update；在 20 updates/s 下约 140 ms。因此既能压低柱状图抖动，又不会像 90% 那样产生近 0.5 s 的明显滞后。

小结

整体和普通的采集项目倒是区别不大，就是 ADI 的 SDK Bug 比较多，调的比较心累，另外最后感谢电子森林与得捷电子联合推出的 《Funpack》 系列活动，对于我来说是个很好的学习机会，理论结合实践；我们下期活动再见！
