Funpack5-3 - 基于MAX32690EVKIT 的音频频谱分析与显示

1. 项目介绍

本项目基于 MAX32690EVKIT 开发板，实现了一个实时音频频谱分析dome：

• 通过板载LINE IN输入音频信号；
• 由 MAX9867 音频编解码芯片完成模拟信号采集与数字转换；
• 主控通过 I2C 配置编解码器，通过 I2S + DMA 双缓冲方式连续采集音频数据；
• 在 MCU 内完成 FFT（快速傅里叶变换） 频谱分析；
• 在 ST7735 TFT 彩屏（128×128） 上实时显示时域波形图和频域频谱柱状图。

系统最终实现了刷新率 20fps 的实时显示。

2. 硬件介绍

2.1 主控 —— MAX32690

• 高性能 Arm Cortex-M4 内核，最高 120MHz，带硬件浮点单元（FPU）；
• 片内集成 I2C / I2S / SPI / DMA 等丰富外设；
• 具有充足的 SRAM（1MB），可容纳帧缓冲与双缓冲音频数据。

2.2 音频编解码器 —— MAX9867

• 高集成度立体声 I2S 音频编解码器；
• 通过 I2C 接口配置寄存器（采样率、增益、ADC 使能等）；
• 通过 I2S 数字接口 将采集到的 PCM 音频数据送给主控；
• 本设计工作在 48kHz 采样率，主时钟 12.288MHz。

2.3 显示屏 —— ST7735 TFT

• 128×128 像素，RGB565 16 位色；
• 支持 SPI 接口，本板采用 软件模拟 SPI（bit-bang） 驱动（未接硬件 SPI 实例）；
• 用于显示上半屏时域波形、下半屏频域频谱。

3. 方案框图与设计思路

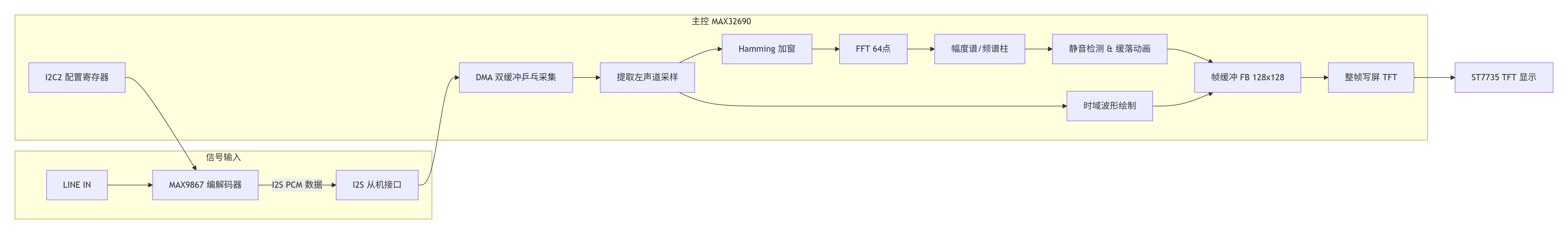

3.1 系统整体框图

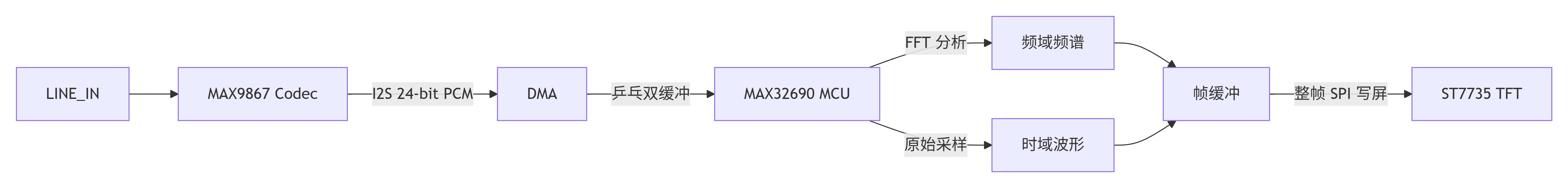

3.2 数据流与设计思路

设计思路：

1. 音频采集：采用 I2S 从机模式 + DMA 乒乓双缓冲。DMA 在后台连续搬运数据到两片缓冲区，一个在填充、一个在主循环处理，实现"处理与采集并行"，避免丢数据。
2. 信号处理：每帧取 64 个采样点，先加 Hamming 窗（抑制频谱泄漏），再做 64 点 FFT，得到 32 个频点幅度。
3. 屏幕显示：将波形和频谱先渲染到内存帧缓冲，再整帧一次性写入屏幕，减少逐点 SPI 通信次数，显著提升刷新率。
4. 性能优化：FFT 旋转因子与汉明窗查表预计算，配合 -O2 编译优化，提高显示帧率。

4. 软件设计

4.1 开发与调试工具

MaximSDK (MSDK) 官方 SDK，提供外设驱动与 BSP。

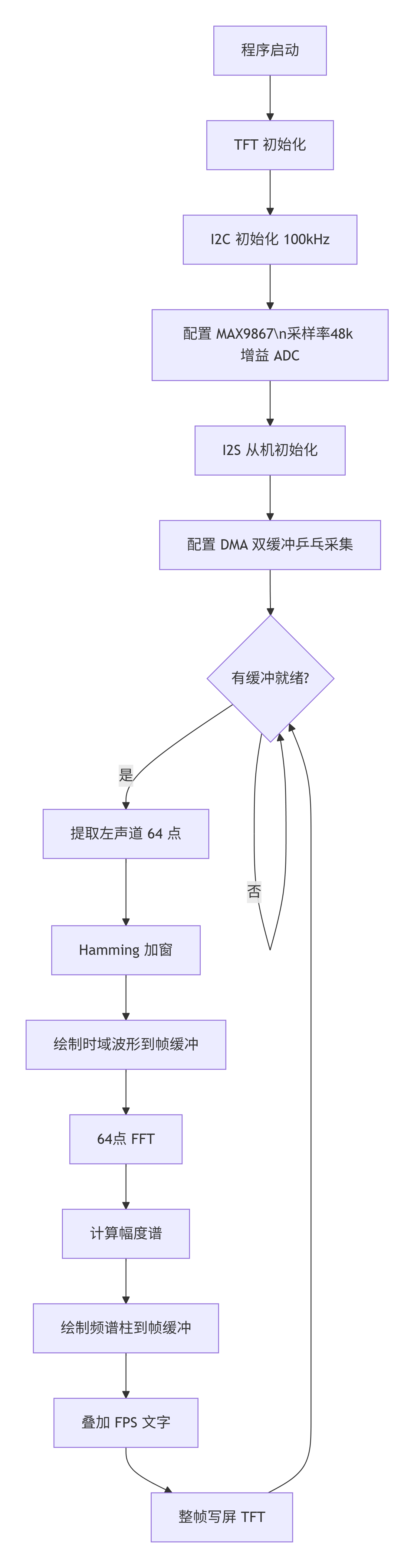

4.2 软件整体流程图

4.3 关键代码介绍

4.3.1 DMA 乒乓双缓冲采集

DMA 中断回调中切换活跃缓冲，实现连续采集：

static void dma_cb(int channel, int result)
{
    if (channel == dma_ch_rx) {
        dma_ready[dma_active] = 1;              /* 当前缓冲已填满 */
        dma_active = 1 - dma_active;            /* 切换到另一缓冲 */
        MXC_DMA_ReleaseChannel(dma_ch_rx);
        dma_ch_rx = MXC_I2S_RXDMAConfig(i2s_rx_buf[dma_active],
                                         CAPTURE_WORDS * sizeof(...));
    }
}

4.3.2 FFT 查表优化

预计算旋转因子与汉明窗，避免每帧重复调用 cosf/sinf：

static void fft_init_tables(void)
{
    /* 汉明窗 */
    for (j = 0; j < n; j++)
        hamming_win[j] = 0.54f - 0.46f * cosf(2*PI*j/(n-1));
    /* 旋转因子 */
    for (len = 2; len <= n; len <<= 1) {
        half = len >> 1;
        for (j = 0; j < half; j++) {
            tw_cos[idx] = cosf(step * j);
            tw_sin[idx] = sinf(step * j);
            idx++;
        }
    }
}

5. 功能展示

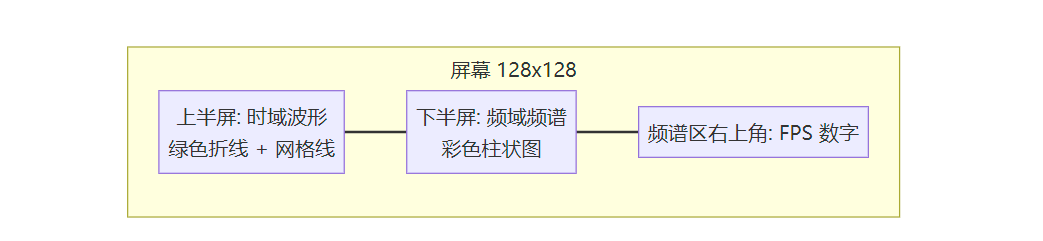

5.1 屏幕布局

• 上半屏（y=0..63）：实时时域波形，绿色折线，带青色中线与灰色网格。
• 下半屏（y=64..127）：实时频域频谱，32 根彩色柱状图，低频在左、高频在右，仅显示 20kHz 以下。
• 右上角：实时 FPS 刷新率数字。

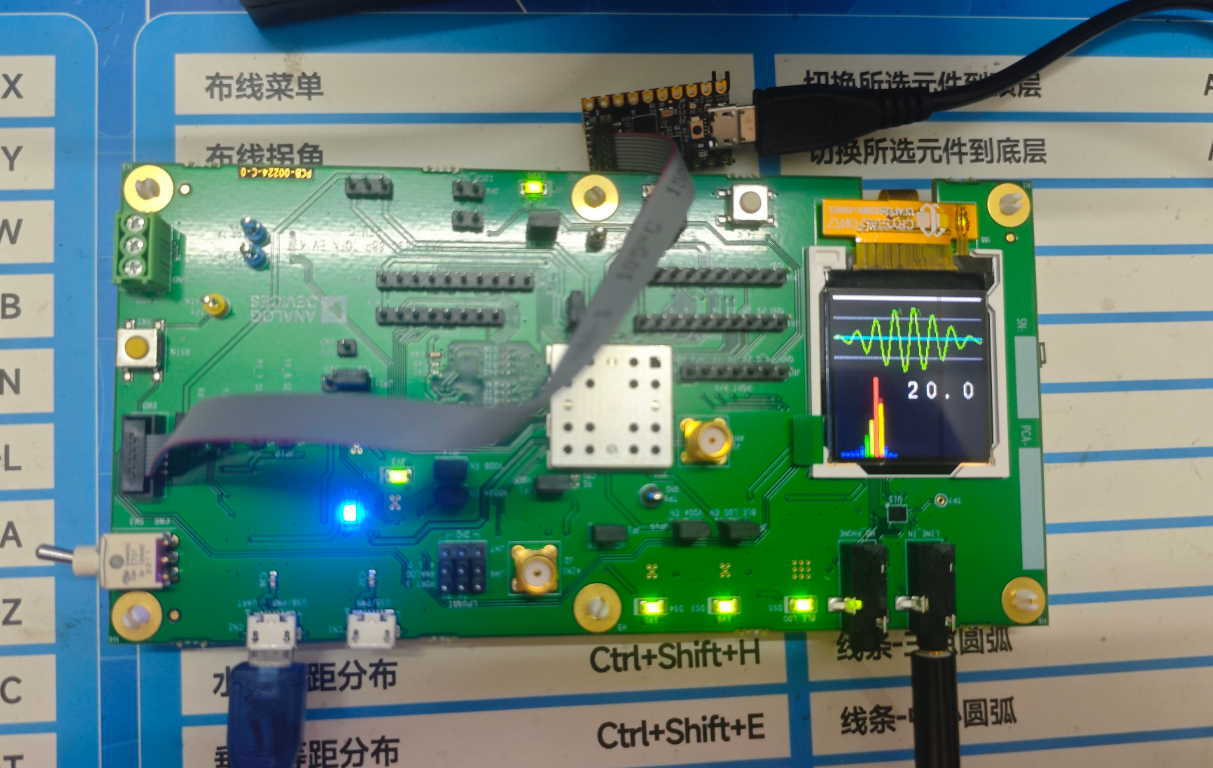

5.2 已实现功能

测试工具：在线频率发生器 | 专业的音频信号生成工具 - 968T工具箱

6. 遇到的问题及解决方法

问题 1：MAX9867 通过 I2C 初始化失败

• 现象：串口打印 audio_codec_init failed。
• 原因：I2C 传输频率配置、寄存器写时序不稳定，偶发 SCL 拉伸导致驱动卡死。
• 解决：在寄存器写操作间加入适当延时（MXC_Delay）保证稳定初始化。

问题 2：刷新率过低（<10fps）

• 现象：逐点写屏导致刷新很慢，画面卡顿。
• 原因：ST7735 采用软件 bit-bang SPI，逐像素多次通信开销极大。
• 解决：
• 1. 引入帧缓冲 + 整帧一次写屏，减少 SPI 通信次数；
  2. 旋转因子与汉明窗查表预计算，显著降低 CPU 计算时间。
  3. -O2 编译优化，从10pfs提升到20pfs。

问题 3：静音时频谱仍有固定残留柱

• 现象：无音频输入时屏幕仍有立柱。
• 原因：直流偏置（bin0）、Nyquist 高频采样/量化噪声在静音时也有固定幅值。
• 解决：加入静音检测门限，并强制抑制 bin0 高频噪声频点。

7. 心得体会

通过本项目，我完整经历了一个"采集 → 处理 → 显示"的嵌入式实时系统开发流程，收获颇多：

1. DMA + 双缓冲的设计思想：理解了如何用乒乓缓冲实现"采集与处理并行"，避免数据丢失，这是实时系统中非常经典且重要的一种设计模式。
2. 数字信号处理的落地：将课本上的 FFT 理论真正应用到工程中，理解了采样率、频点分辨率（f = 采样率/FFT点数）、窗函数、频谱泄漏、Nyquist 定理等概念在真实系统中的体现。
3. 性能优化的系统思维：面对刷新率不足的问题，没有停留在"改代码"层面，而是从通信方式（整帧写屏）、算法（查表）、编译（-O2）等多维度优化，体会到嵌入式优化的综合性。

总而言之，这次项目不仅加深了我对 MCU 外设、数字信号处理和实时显示的理解，也让我体会到"理论联系实际"的魅力。
