一、所选任务介绍
本次任务完成一款基于ESP32-WROOM-32E WiFi 蓝牙双模模组的物联网通用通信板硬件开发，底板面向物联网传感器数据采集、MQTT 云端上报场景，可接入各类外设传感器完成本地数据预处理，经由 WiFi 建立 MQTT 连接把采集数据上传云平台；硬件层面完成电源稳压、USB 串口一键程序下载、手动复位与 BOOT 按键、电源与用户状态指示灯设计，把 ESP32 全部 GPIO引出，并通过丝印将常用的ADC、硬件 I2C/SPI/UART进行PCB 丝印标注引脚复用关系，遵循模组天线净空规范保障射频性能，成品可用于智能家居节点、环境监测终端、简易工业采集点位做硬件载体。
二、设计方案介绍
2.1 整体方案架构

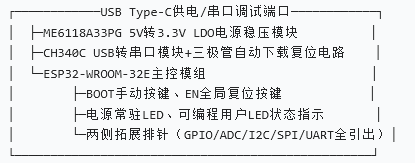

底板按功能划分为 6 个硬件子模块，层级供电流向：USB Type‑C 输入 5V → 5V 转 3.3V 稳压单元 → 给 ESP32 主控、CH340 串口芯片、外设排针统一供电；数据流路径：外设排针接入传感器 → ESP32 本地完成采样、滤波逻辑运算 → WiFi 组网对接 MQTT 服务器上传数据；调试链路：PC 通过 USB 接口经 CH340 串口，配合三极管构成的自动下载电路，实现固件烧录、串口日志打印。
2.2 板上资源框图
2.3 设计约束落地
- 电源：LDO 峰值输出能力满足≥500mA，预留多级旁路电容抑制 WiFi 射频瞬态电流造成的电压纹波；
- 固件烧录：支持串口工具自动触发下载、按键手动进入 BOOT 模式两类烧录方式；
- PCB 射频约束：模组板载天线投影区域不铺铜、不走线，预留净空规避信号衰减；
- 丝印规范：排针旁印刷外设复用对照表，标注 VSPI、HSPI、I2C、ADC对应的 GPIO 编号。
三、模块器件选型说明
3.1 核心主控：ESP32‑WROOM‑32E
- 功能：集成 2.4G WiFi、BLE 蓝牙射频，内置板载天线、晶振、电磁屏蔽罩，搭载双核 Xtensa 处理器，支持外设硬件 SPI/I2C/UART、多路 ADC 采集，承担外设数据解析、WiFi 联网、MQTT 协议收发、本地业务逻辑运算；
- 选型理由：商用物联网场景通用模组，射频性能成熟，外围不用做射频匹配电路，降低 PCB 射频设计门槛；
- DigiKey 链接：https://www.digikey.cn/zh/products/detail/espressif-systems/ESP32-WROOM-32E-N4/11613125
3.2 稳压芯片：ME6118A33PG（3.3V LDO）
- 功能：把 USB 输入的 5V 电压稳压输出稳定 3.3V，额定输出电流 800mA，覆盖 ESP32WiFi 发射峰值电流需求，多级输入输出电容降低电源噪声；
- 选型理由：低压差、静态功耗偏低，适合物联网低功耗供电场景；
3.3 串口转接芯片：CH340K
- 功能：完成 USB 协议与硬件 UART 串口互相转换，给 ESP32 提供固件下载通道、PC 端串口日志查看通道；
- 选型理由：内置晶振无需外置无源晶振，精简外围器件，国产器件供货稳定.
四、原理图、PCB 设计介绍

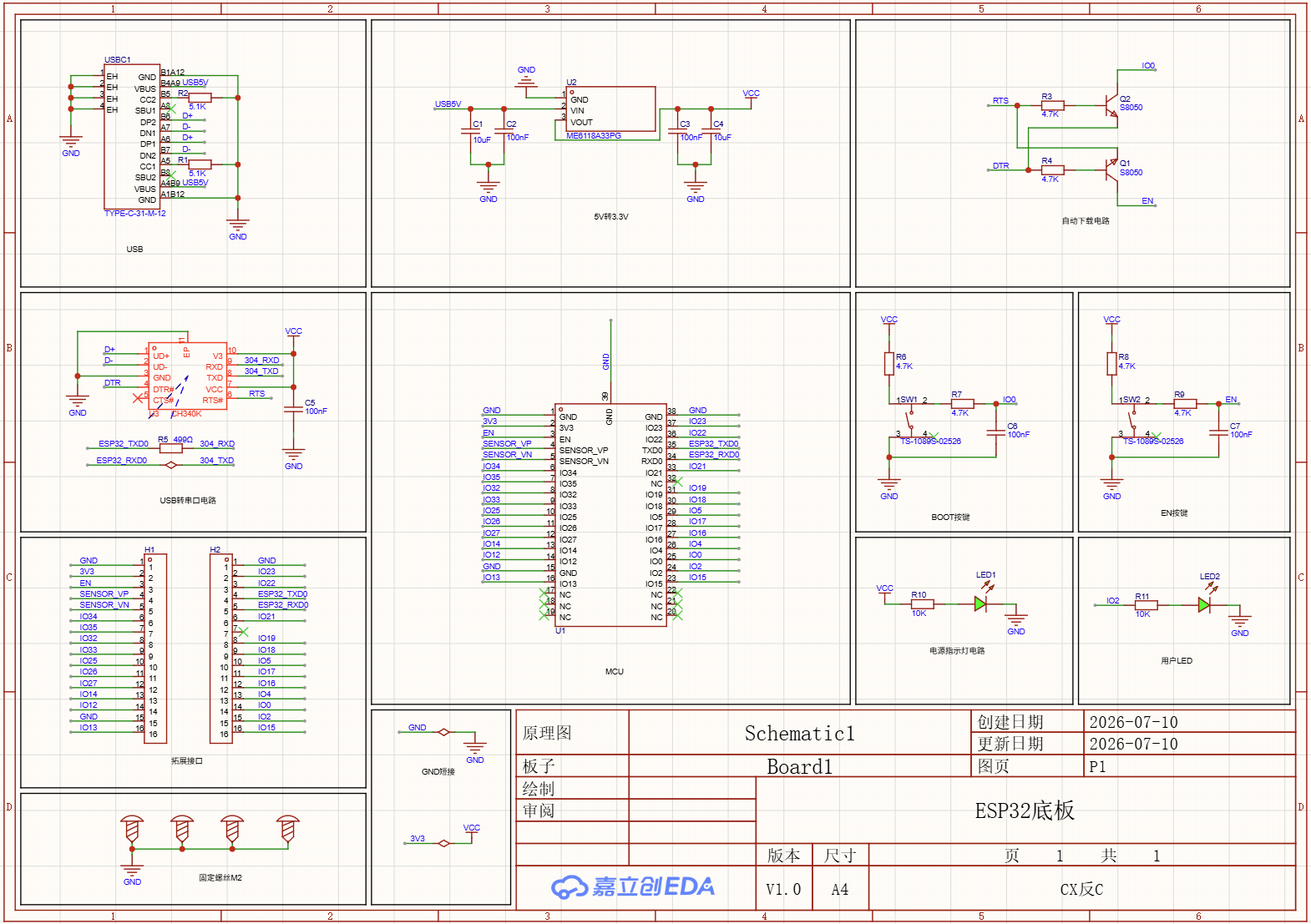

4.1 原理图分项解析
- USB 输入分区：Type‑C 母座做供电输入、USB 信号传输，CC引脚使用5.1K电阻下拉，增加兼容性，接口地增加基础接地处理；
- LDO 电源分区：C1、C2 做输入滤波，C3、C4 做输出储能旁路，应对 ESP32 射频瞬时大电流带来的电压跌落；
- 自动下载电路：R3/R4 做基极限流，两只 S8050 三极管分别受控于 RTS、DTR 信号，完成 EN 引脚复位、GPIO0 拉低进入下载模式；配套硬件独立 BOOT 按键、EN 按键做手动调试兜底；
- CH340 串口分区：USB 信号接入芯片，UART 收发引脚和 ESP32 的 UART0（GPIO1 TX、GPIO3 RX）对接，电容做电源滤波；
- ESP32 主控分区：模组电源、接地引脚布线引出，两侧排针完成外设拓展；
- 指示灯分区：LED1 为电源指示灯，上电保持点亮；LED2 由空闲 GPIO 驱动，固件内自定义 WiFi 联网、MQTT 连接状态对应的亮灯、闪烁逻辑；
- 拓展排针：左右两侧排针引出全部常用 GPIO，原理图引脚编号和 PCB 丝印外设复用信息一一对应。
4.2 PCB 设计分项解析

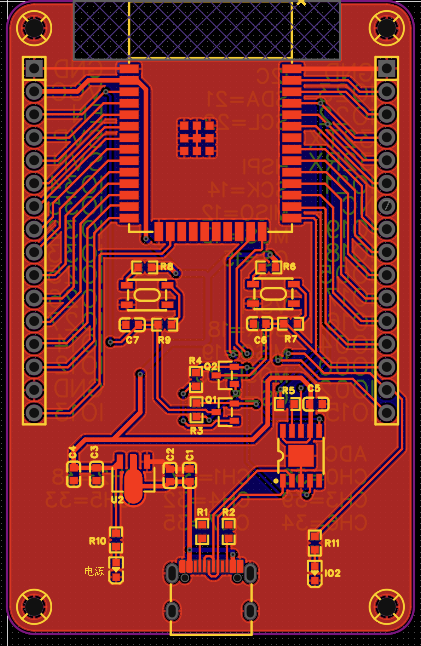

- 射频净空管控：PCB 顶部模组天线投影区域做整块禁止布线、铺铜的镂空净空区，规避金属铜箔对 2.4G 射频信号的屏蔽衰减；板子四角预留 M2 螺丝固定孔，结构装配稳定性更强；
- 电源走线规范：5V、3.3V 主电源走线做加宽处理，LDO 电容紧贴芯片电源引脚摆放，电容接地引脚就近打接地过孔接入完整地平面，降低电源回路阻抗；
- 差分信号布线：USB 的 D+、D‑走线控制长度偏差，减少 USB 信号传输损耗；
- 分层布线规划：顶部主要布置信号走线，顶部、底层做大面积接地铜皮。

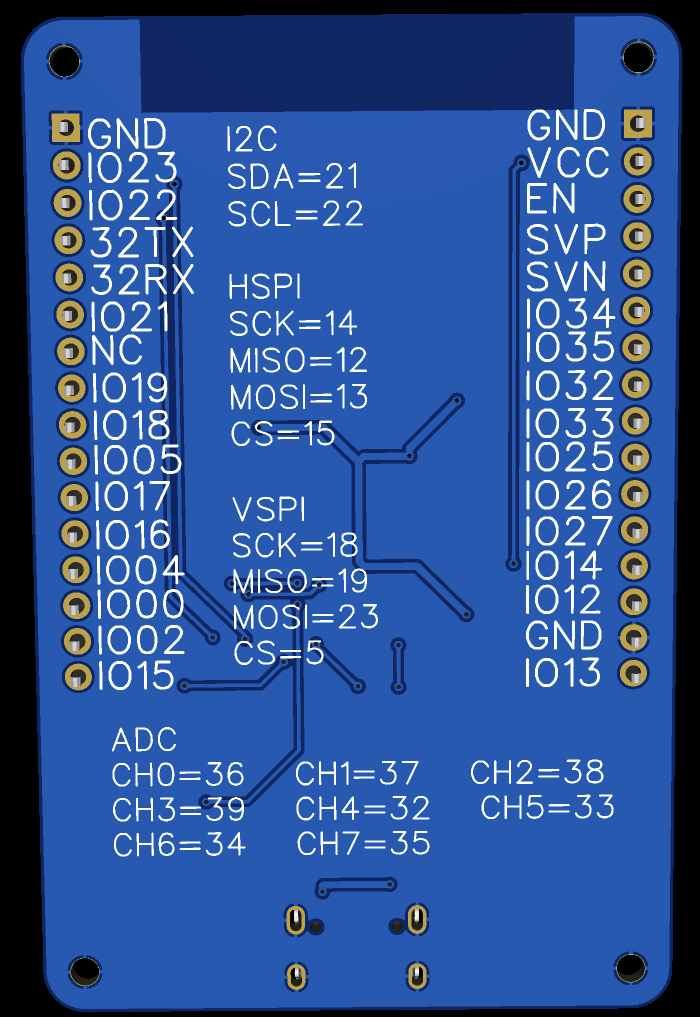

- 丝印优化：排针侧边丝印标注 GPIO 编号，同步印刷硬件外设资源：硬件 I2C（GPIO21 SDA、GPIO22 SCL）、VSPI（SCK:18/MISO:19/MOSI:23）、HSPI（SCK:14/MISO:12/MOSI:13）、ADC 通道编号；
- 器件布局：USB 接口、指示灯放置在板子边缘，调试插拔操作便捷；主控模组摆放在 PCB 靠上居中位置，两侧排针走线长度做到均衡。
五、模块主要性能指标、管脚复用定义
5.1 整机性能指标
性能类目 | 参数详情 |
|---|---|
供电规格 | USB Type‑C 5V 直流输入；稳压输出 3.3V 最大连续电流 1A，峰值电流可支撑≥800mA，满足 ESP32 射频峰值功耗 |
无线通信 | 2.4GHz IEEE802.11 b/g/n WiFi；BLE4.2 蓝牙双模通信 |
外设硬件资源 | 硬件 I2C×1、独立硬件 SPI 两路（VSPI/HSPI）、硬件 UART、ADC1（可 WiFi 并行采样）8路、ADC2（WiFi 启用后不可采样）多路模拟输入 |
固件调试 | USB 串口自动下载，兼容手动按键进入 BOOT 模式；串口波特率最高支持 921600 |
IO 电气属性 | GPIO34/35/36/39 仅能做输入，无上拉电阻；剩余通用 GPIO 支持推挽输出、上拉下拉配置 |
板载指示 | 电源 LED 上电常亮；用户 LED 由固件自定义联网、MQTT 链路状态 |
PCB 尺寸 | 紧凑型矩形板型，四角 M2 螺丝孔做整机固定 |
5.2 核心引脚外设复用
GPIO | ADC 资源 | I2C | SPI 总线 | UART 串口 | 补充备注 |
|---|---|---|---|---|---|
GPIO0 | ADC1_CH0 | - | - | UART0 BOOT 引脚 | BOOT 模式控制引脚，板载按键下拉 |
GPIO1 | - | - | - | UART0_TX | 固件下载串口发送脚 |
GPIO3 | - | - | - | UART0_RX | 固件下载串口接收脚 |
GPIO21 | - | I2C0 SDA | - | - | 硬件 I2C 数据引脚 |
GPIO22 | - | I2C0 SCL | - | - | 硬件 I2C 时钟引脚 |
GPIO18 | - | - | VSPI SCK | - | 主 SPI 时钟 |
GPIO19 | - | - | VSPI MISO | - | 主 SPI 主机输入从机输出 |
GPIO23 | - | - | VSPI MOSI | - | 主 SPI 主机输出从机输入 |
GPIO14 | ADC2_CH2 | - | HSPI SCK | - | 第二路 SPI 时钟 |
GPIO12 | ADC2_CH0 | - | HSPI MISO | - | 第二路 SPI 数据引脚 |
GPIO13 | ADC2_CH1 | - | HSPI MOSI | - | 第二路 SPI 数据引脚 |
GPIO16 | - | - | - | UART2_RX | 第二路硬件串口接收 |
GPIO17 | - | - | - | UART2_TX | 第二路硬件串口发送 |
GPIO25 | ADC2_CH4 | - | - | UART1_TX | 第三路串口发送 |
GPIO26 | ADC2_CH5 | - | - | UART1_RX | 第三路串口接收 |
GPIO36 | ADC1_CH0（SENSOR_VP） | - | - | - | 差分 ADC 正极，仅输入 |
GPIO39 | ADC1_CH3（SENSOR_VN） | - | - | - | 差分 ADC 负极，仅输入 |
GPIO34 | ADC1_CH6 | - | - | - | 单端模拟采样，仅可输入 |
GPIO35 | ADC1_CH7 | - | - | - | 单端模拟采样，仅可输入 |
六、设计心得体会
- 掌握物联网底板完整硬件开发流程：从器件参数选型、原理图功能拆分、PCB 射频约束布线、丝印工程化标注全流程落地，厘清 ESP32 两路硬件 SPI、多路串口、ADC 通道的硬件资源限制，弄懂 ADC2 通道会被 WiFi 硬件占用、GPIO34/35/36/39 只能配置输入的硬性硬件约束；
- 理解 ESP32 一键下载电路原理：依托 RTS、DTR 电平时序驱动三极管，不用手工按压按键即可自动完成复位、进入固件烧录模式，大幅降低批量固件烧录的人工成本；
- 建立射频 PCB 设计意识：模组集成天线场景下，天线区域净空管控直接决定 WiFi 远距离通信稳定性，铜箔、走线侵入净空区会引发信号丢包、蓝牙连接距离缩水；电源多级旁路电容可以明显抑制 WiFi 射频峰值电流带来的供电纹波，规避传感器 ADC 采样出现数值漂移。
