1、任务介绍

• 使用ESP32 WiFi+蓝牙模组（推荐ESP32-WROOM-32E或同类）
• 稳定的3.3V电源（峰值电流≥500mA，含大容量旁路电容）
• USB转串口下载电路（含自动下载复位电路EN/IO0）
• 引出GPIO/ADC/UART/SPI/I2C接口，模组天线区净空
• BOOT/EN按键与电源、状态指示LED

模块介绍

本项目基于乐鑫ESP32-S3-WROOM-1设计了一款 双 USB Type-C 接口的核心开发板，集成了 USB OTG、USB 转串口、自动下载、32.768 kHz 低频晶振、按键与 LED 指示灯、双 2×20 排针 IO 扩展等丰富外设，板框尺寸参照嘉立创 EDA A4 标准格式，适合作为物联网、边缘 AI、USB HID 等项目的原型验证平台。

ESP32-S3 是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 SoC，搭载 Xtensa® LX7 双核处理器，主频高达 240 MHz，内置 AI 加速指令与向量指令，可高效完成图像识别、语音唤醒等推理任务；同时拥有 40+ 个可编程 GPIO、USB OTG 1.1、SD/MMC、SPI、I2C、I2S、UART 等丰富外设，是非常理想的物联网 / 嵌入式开发平台。

芯片DigiKey链接：ESP32-S3-WROOM-1-N4 Espressif Systems | 射频收发器和调制解调器 - DigiKey

2、关键器件介绍

3、硬件设计

3.1 系统框图

系统以 ESP32-S3 为核心，外围划分为 电源域、通信域（USB OTG + USB-TTL）、人机交互域（按键 + LED）、时钟域（40 MHz 主晶振 + 32.768 kHz RTC 晶振）、IO 扩展域（双 2×20 排针）五大功能模块。

USB-C 5V IN → SY8088 DC-DC 3.3V → ESP32-S3 → 外设 GPIO/USB
                                  ↻ CH340C (USB-TTL)

3.2 电源电路 (SY8088AAC)

采用 SY8088AAC 同步降压芯片将 Type-C 提供的 5 V 转换为 3.3 V，供 ESP32-S3 和外设使用。

• 输入端：5 V 经 22 µF + 100 nF 滤波，降低纹波；

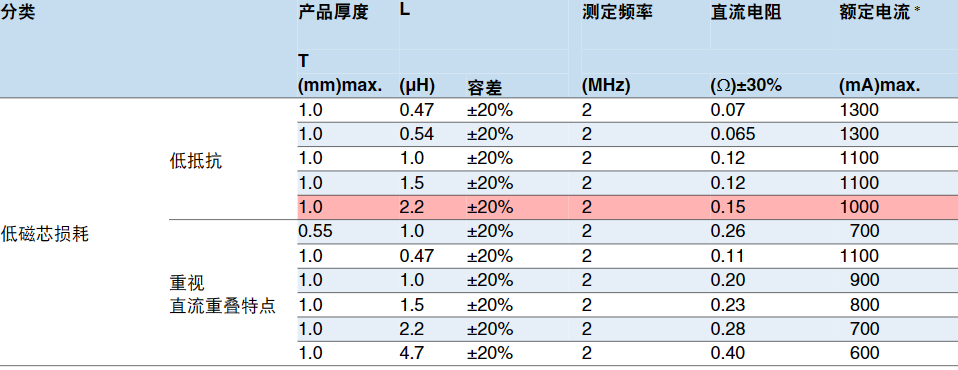

• 电感：2.2 µH 功率电感，封装 2520，饱和电流 ≥ 3 A；
• 反馈：R10 (100 kΩ) + R11 (NC) + R12 (100 kΩ) + R13 (22 kΩ) 构成分压，设置 V_FB = 0.6 V，得到 V_OUT = 3.3 V；
• 输出端：22 µF + 100 nF 滤波，确保动态响应；
• 使能：EN 拉高，R10 100 kΩ 上拉，默认开启

3.3 主控最小系统 (ESP32-S3)

ESP32-S3 (U1) 共有 41 个引脚，本板引出 IO0 ~ IO48 中可用的绝大部分，以及 strapping 引脚 (IO45/IO46 用于启动模式等)。

• 供电：3.3 V 接入所有 VDD 脚，每个 VDD 引脚就近放置 100 nF 去耦电容；
• EN：EN 引脚通过 10 kΩ 上拉 + 1 µF 滤波，实现上电复位与按键复位；
• GPIO 状态：IO45/IO46 (strapping) 上电时需保持正确电平，本设计通过外围电路 + 代码配合；
• 未使用引脚：IO43、IO44 默认 NC，避免悬空干扰。

引脚分配

3.4 USB 转 UART 电路 (CH340C)

USB1 (Type-C) 通过 CH340C 转换为 UART，对接 ESP32-S3 的 IO43/IO44 (UART0)，实现 USB 烧录与串口打印。

• VBUS 检测：USB1 VBUS 经 5.1 kΩ + 1 kΩ 分压接 CH340 CTS#，提供供电感知；
• 复位：RTS# 默认高电平，板上未强制，CH340C 上电自启；
• 去耦：V3 引脚 1 µF + VCC 引脚 10 µF，确保稳定；
• 输出：TXD → IO43 (RXD0)，RXD ← IO44 (TXD0)，注意交叉

3.5 USB Type-C 接口

板上设有 USB1 与 USB2 两路 Type-C 接口：

• USB1：走 CH340C → ESP32-S3 UART0，用于供电 + 下载 + 串口打印；
• USB2：直连 ESP32-S3 IO19/IO20 (原生 USB OTG)，支持 USB CDC / HID / MSC / DFU / WebUSB 等高级玩法；
• CC 检测：两路 Type-C 的 CC1/CC2 均接 5.1 kΩ 下拉电阻，声明设备角色为 UFP，确保主机可正常供电与枚举；
• ESD 防护：本设计未单独加 TVS，推荐量产板在 D+/D- 加 ESD 阵列（如 USBLC6-2）。

3.6 自动下载电路

传统 ESP32 烧录需要手动按住 BOOT + 按下 EN，本设计通过 Q1 (NPN) + Q2 (PNP) + R6/R7 (10 kΩ) 实现"接上 USB 自动进入下载模式，完成后自动复位运行"。

• 原理：CH340 的 DTR# 与 RTS# 信号组合，经三极管电平转换，控制 ESP32-S3 的 EN 与 IO0；
• 时序：
• 1. 1.上电时 DTR#=1，RTS#=0 → Q2 导通，EN 被拉低 → ESP32 复位；
  2. 2.随后 DTR#=0，RTS#=1 → Q1 导通，IO0 被拉低 → 进入下载模式；
  3. 3.下载完成后 DTR#/RTS# 恢复 → ESP32 正常复位运行

3.7 按键与 LED

板上设有 3 个轻触按键 (BOOT / KEY1 / EN) 和 2 个 LED 指示灯 (电源 + 用户)。

• 🟢 LED1：3.3V 电源指示，常亮；
• 🔴 LED2：用户指示灯，接 IO2，低电平点亮（红色）；
• EN 键：低电平复位，接 EN 引脚，带 10 kΩ 上拉 + 1 µF 滤波，防抖；
• BOOT 键：接 IO0，内置上拉；按下拉低，用于进入下载模式（在自动下载电路配合下一般无需手动）；
• KEY1 键：接 IO1，1 kΩ 限流 + 100 nF 滤波，可作通用输入。

3.8 32.768 kHz RTC 晶振电路

X1 选用 32.768 kHz 低频晶振，匹配电容 C1/C2 均使用 12 pF，R2/R3 串联电阻用于限制驱动电平，避免过驱。

• 作用：为 ESP32-S3 的 RTC 域提供精确 1 Hz 计时基准；
• 场景：deep-sleep 定时唤醒、RTC 内存保持、万年历、低功耗 BLE 广播；
• 注意：布局时晶振需靠近 ESP32-S3 晶振引脚，走线包地，远离高频信号。

3.9 双排针 IO 扩展 (H1 & H2)

板边引出两排 2×20 pin 2.54 mm 排母/排针，覆盖全部常用外设，可直接插面包板或扩展板。

4、PCB 设计

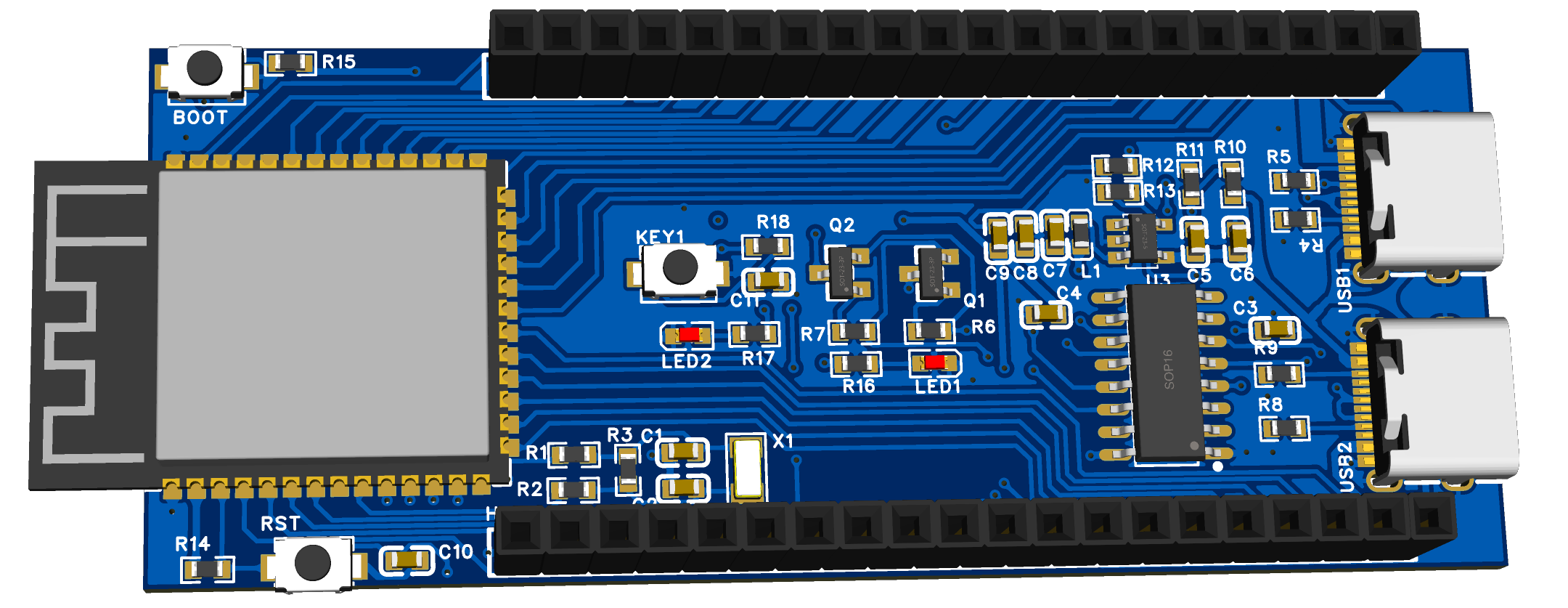

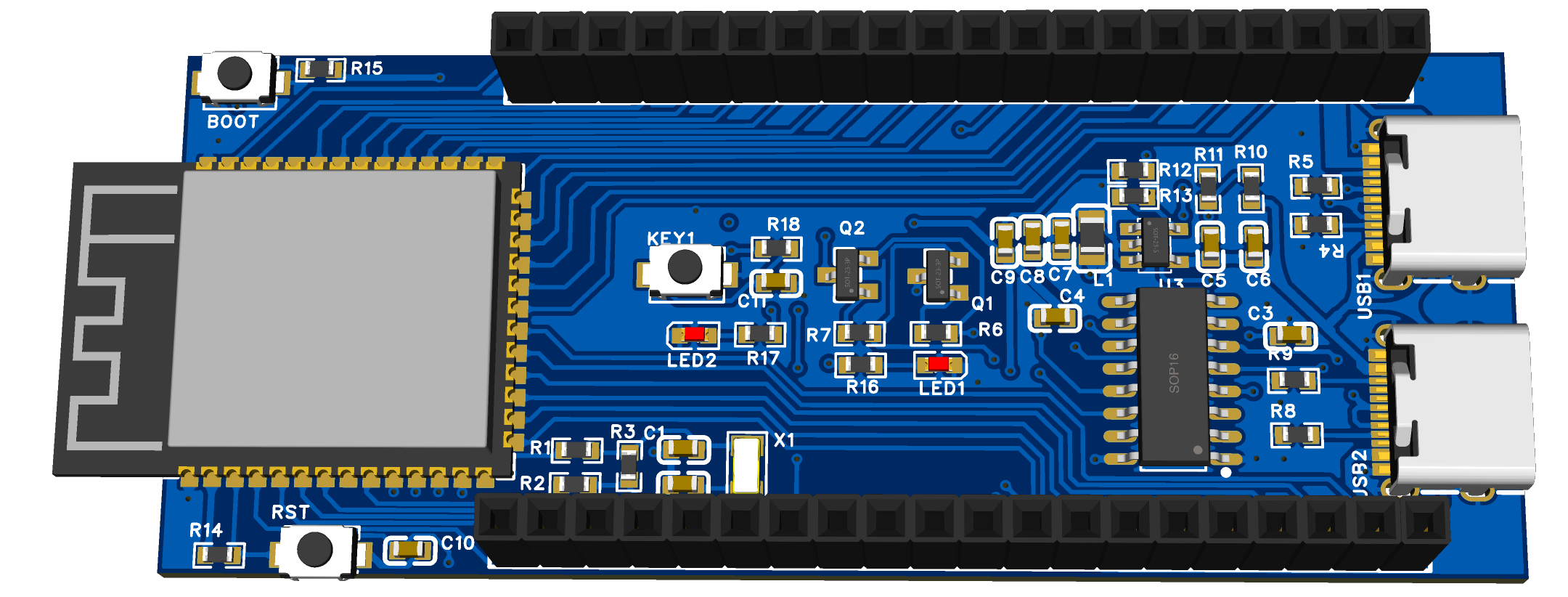

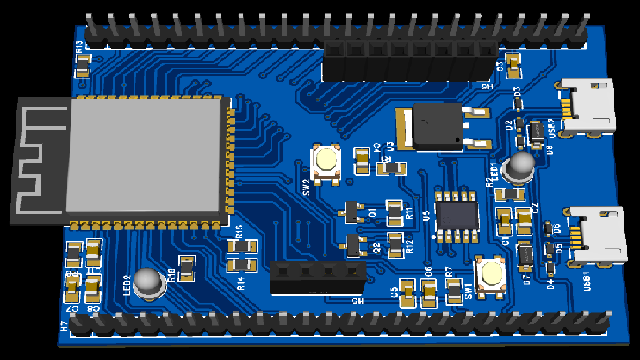

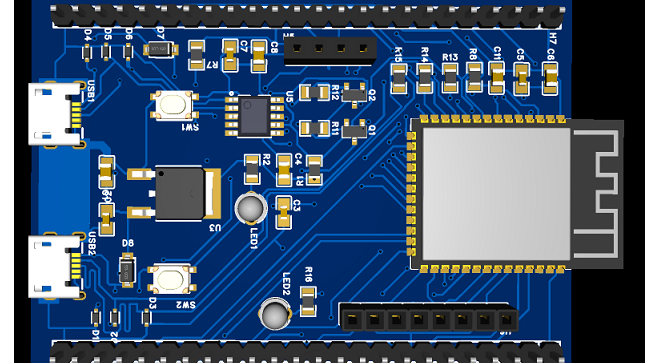

4.1 3D 渲染

下图为本开发板的 3D 渲染图，可以看到双 Type-C 接口、ESP32-S3 模组、双排针、按键、LED 指示灯等的实际装配效果。

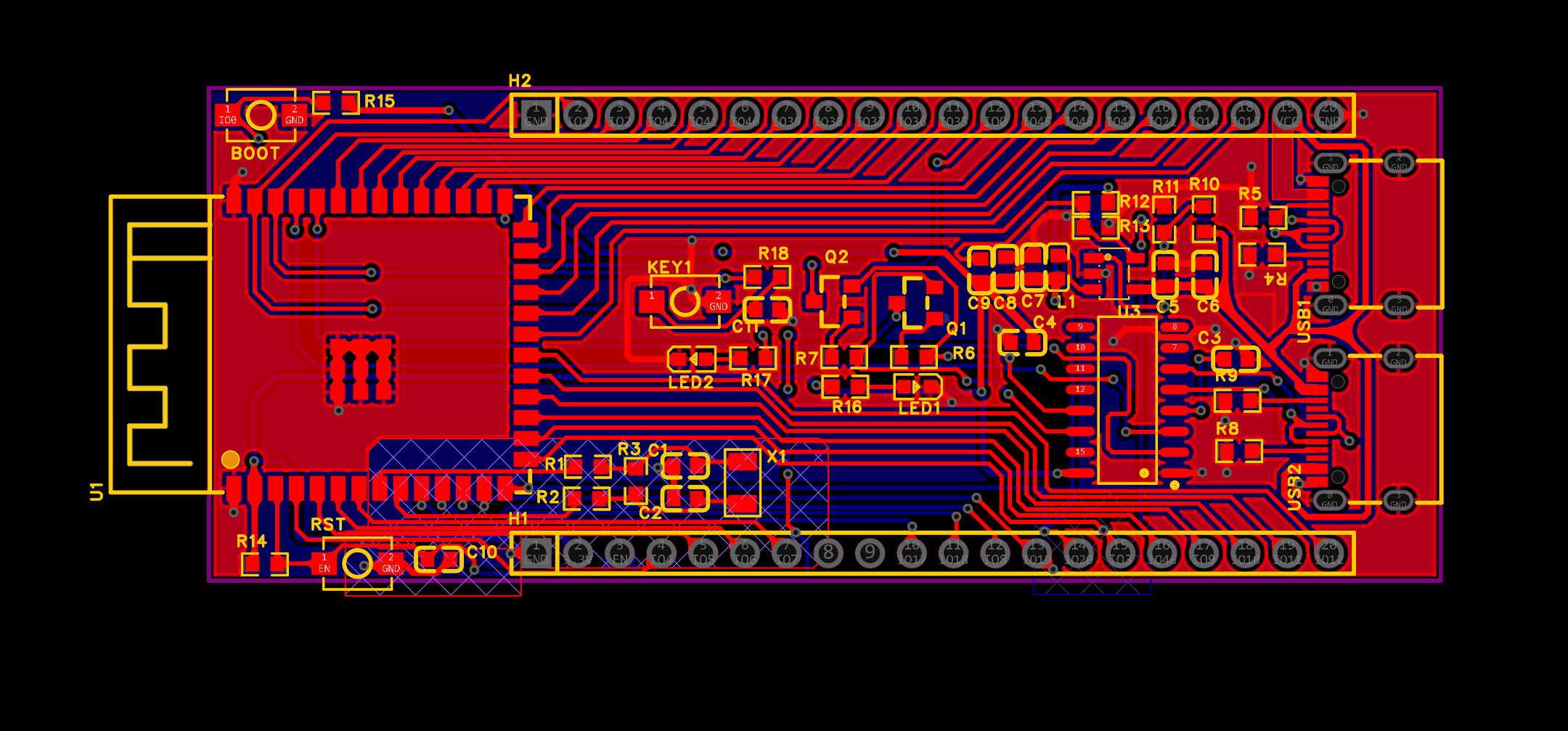

4.2 顶层铺铜

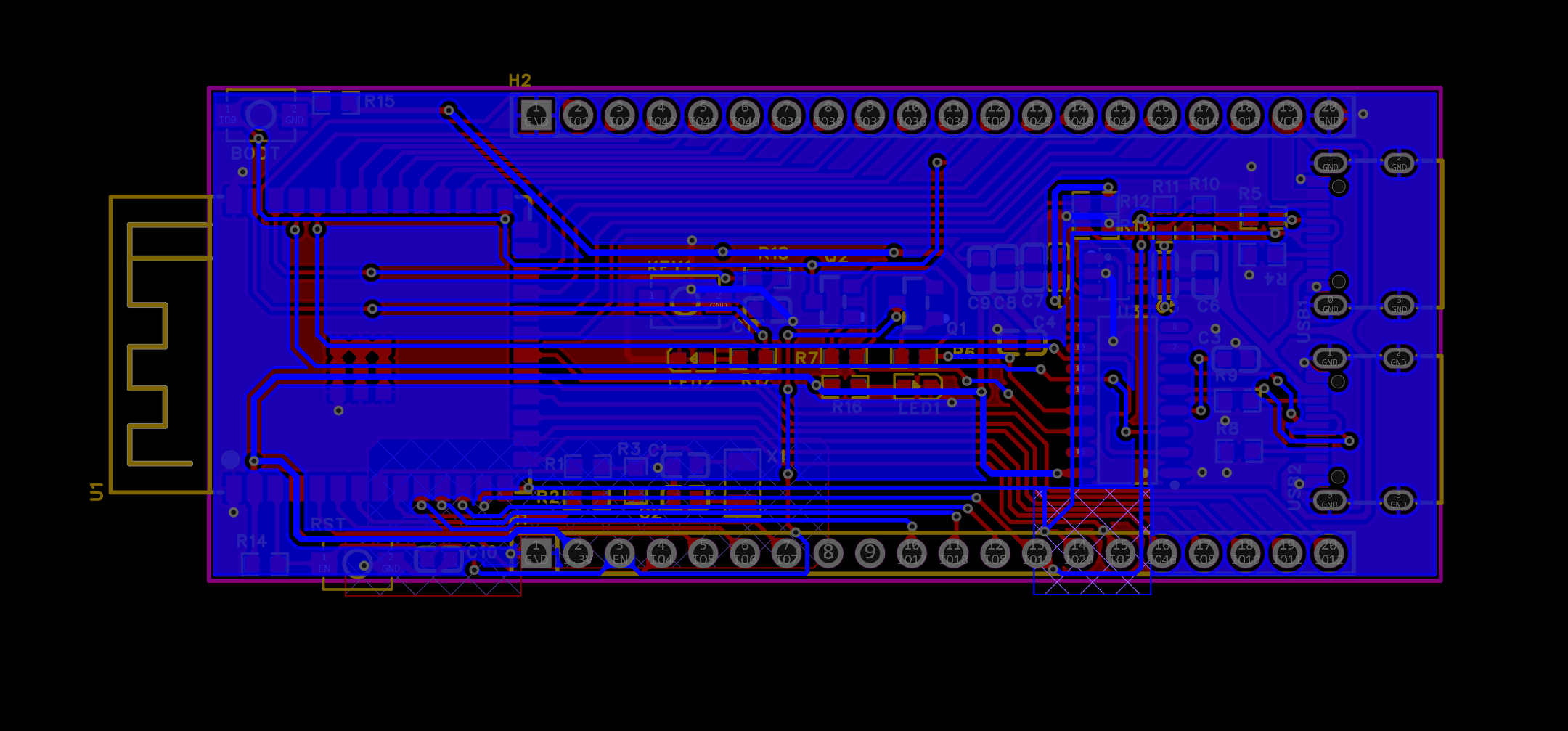

顶层（Top Layer）以 3.3 V 电源铺铜为主，红色区域为电源平面，蓝色区域为底层 GND 透过过孔的显示。铺铜完整连续，确保大电流路径阻抗低、散热好。

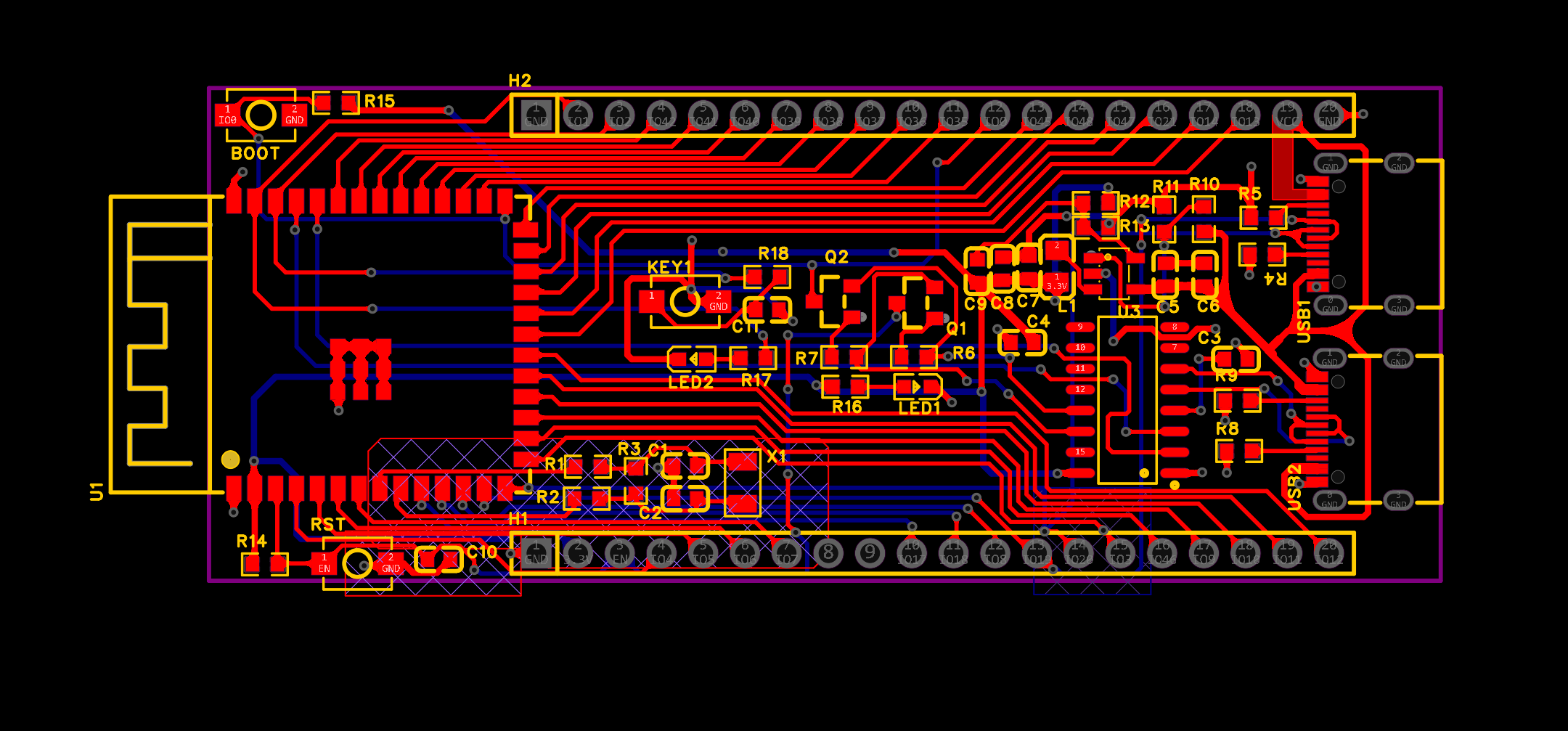

4.3 底层走线

底层（Bottom Layer）以 GND 铺铜为基准面（蓝色大块），红色为信号走线。走线整体走 45° 斜角，关键高速线（USB D+/D-、32K 晶振）做了包地处理，阻抗与抗干扰性都更可靠。

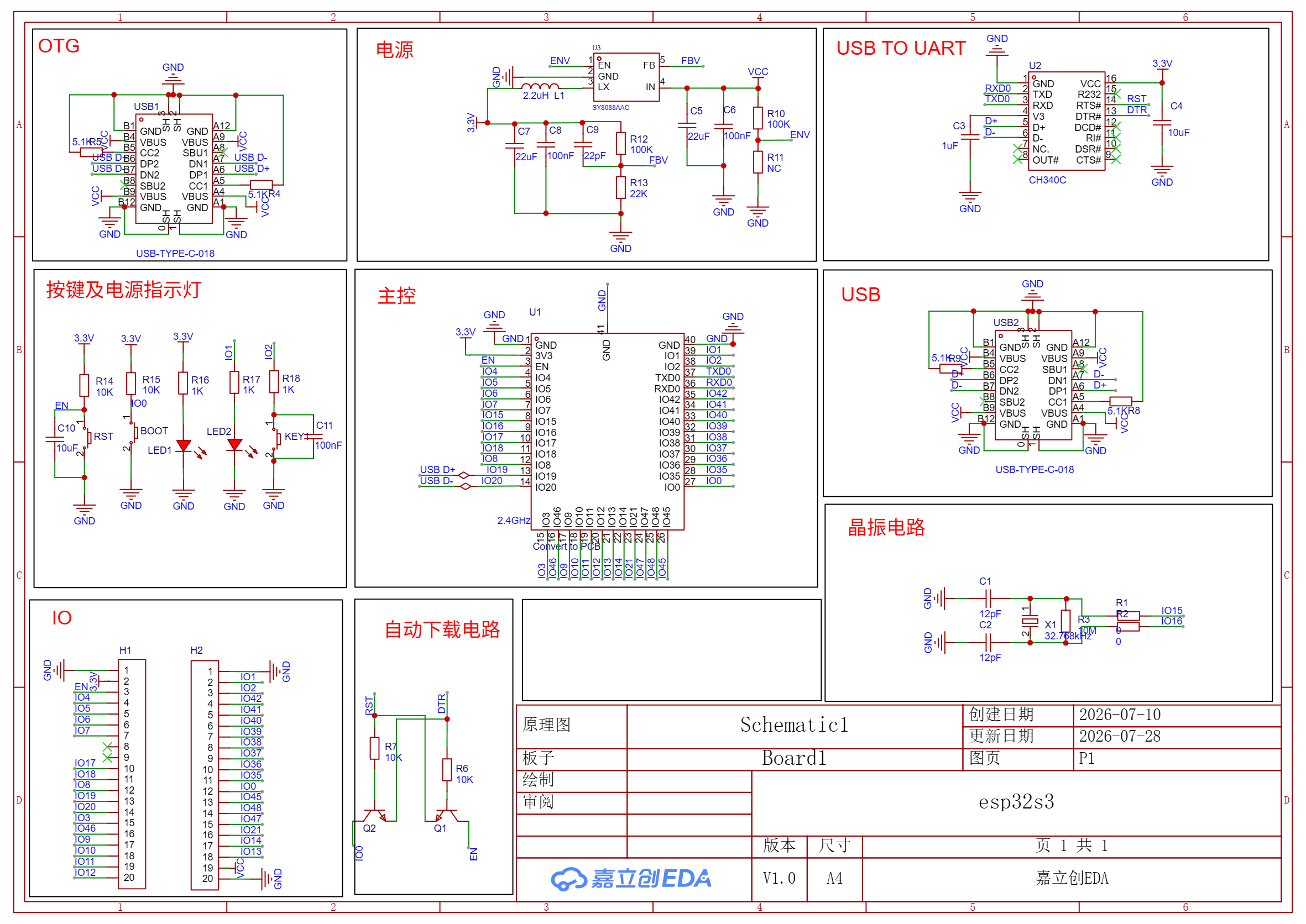

5、原理图总览

下图为本开发板的完整原理图，使用嘉立创 EDA (专业版) 绘制，采用 A4 图幅，版本 V1.0，更新日期 2026-07-28。整张原理图按功能分区：电源、USB-OTG、USB-TTL、主控、按键指示灯、自动下载、晶振、IO 扩展。

6、IO 排针定义

H1（左侧排针）

H2（右侧排针）

7、心得体会

1. 电源是根基：第一次试板时，3.3 V 输出纹波过大导致 Wi-Fi 频繁掉线，加大了输入端 22 µF + 输出端 100 nF 后稳定。建议设计时一定要预留足够的去耦裕量。
2. USB 双口不是简单的"两个口"：CH340 占用的是 UART，不影响原生 USB；但如果想 USB1 也能跑 CDC，则需要切换角色或用 CH340N 等更高级的桥接芯片。
3. 自动下载电路虽小，坑不少：Q1/Q2 选型时，注意 V_be 阈值与 C-E 耐压；R6/R7 阻值要保证 IO0/EN 上下拉有足够余量（≥ 3V/0V），否则部分 ESP32-S3 模组会进入不了下载模式。
4. 32K 晶振布局很关键：本设计把 X1 紧贴 ESP32-S3 底部，走线两侧包地，测得 RTC 偏差约 1.5 秒/天，完全可以接受。
5. IO 排针分配要前瞻：ESP32-S3 部分 IO (IO35/36/37) 仅作输入，设计为按键/ADC 时合理，但若留作 SPI 默认引脚，需提前在原理图上说明，避免后期接扩展板时冲突。
6. PCB 4 层 vs 2 层：本板采用 4 层（信号-GND-3V3-信号）结构后，USB 差分对、晶振走线明显更稳定，串口日志里"乱码"问题也消失了。强烈建议 ESP32 这类 RF + 高速数字混合的板子用 4 层。
