任务介绍

本次任务为设计一款集成数字温度 / 环境传感器的采集模块，核心目标是通过标准数字接口为后续测量或控制系统提供可靠的数据源。任务要求模块至少集成一种数字环境传感器，支持 I2C/SPI/1-Wire 等数字通信接口，兼容 3.3V 或 5V 供电并配备去耦电容，预留带必要上拉电阻的 MCU 接口，同时搭载工作状态指示 LED，且所有主要器件均需为 DigiKey 官网在售型号，以保证方案的工程可实现性与供应链稳定性。

方案介绍

本项目以 BME280 数字温湿度气压传感器为核心，采用 I2C 通信方式，搭建了一套结构简洁、通用性强的环境采集模块。模块整体结构如下：

电源模块：支持外部 3.3V/5V 输入，通过板载去耦电容滤除电源噪声，保证传感器供电稳定。

核心传感模块：BME280 传感器，实现温度、湿度、气压多参数采集。

通信与接口模块：I2C 总线带上拉电阻，引出标准排针接口，可直接与各类 MCU 连接。

状态指示模块：LED 电源指示灯，直观反馈模块供电状态。

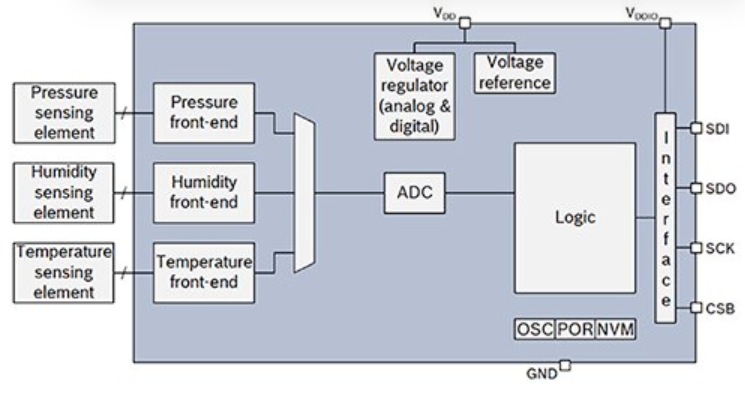

整体框图

模块介绍

核心传感器选型：BME280

功能：博世 BME280 是一款集成温度、湿度、气压测量的数字环境传感器，测量精度高、功耗低，广泛应用于物联网、气象监测、可穿戴设备等场景。

接口：支持 I2C/SPI 通信，本设计采用 I2C 模式，简化电路连接。

DigiKey 在售链接示例：

https://www.digikey.cn/zh/products/detail/bosch-sensortec/BME280/6136306

电源与去耦电路

模块兼容 3.3V/5V 供电，电源输入端并联 100nF 陶瓷去耦电容，滤除高频噪声，同时串联 10Ω 限流电阻保护传感器。

I2C 接口与上拉电阻

I2C 总线的 SDA、SCL 引脚分别外接 4.7kΩ 上拉电阻，保证总线空闲状态为高电平，避免通信异常。

状态指示电路

采用贴片 LED 串联 220Ω 限流电阻，接电源端，模块上电后 LED 点亮，直观反馈供电正常。

原理图和PCB模块介绍

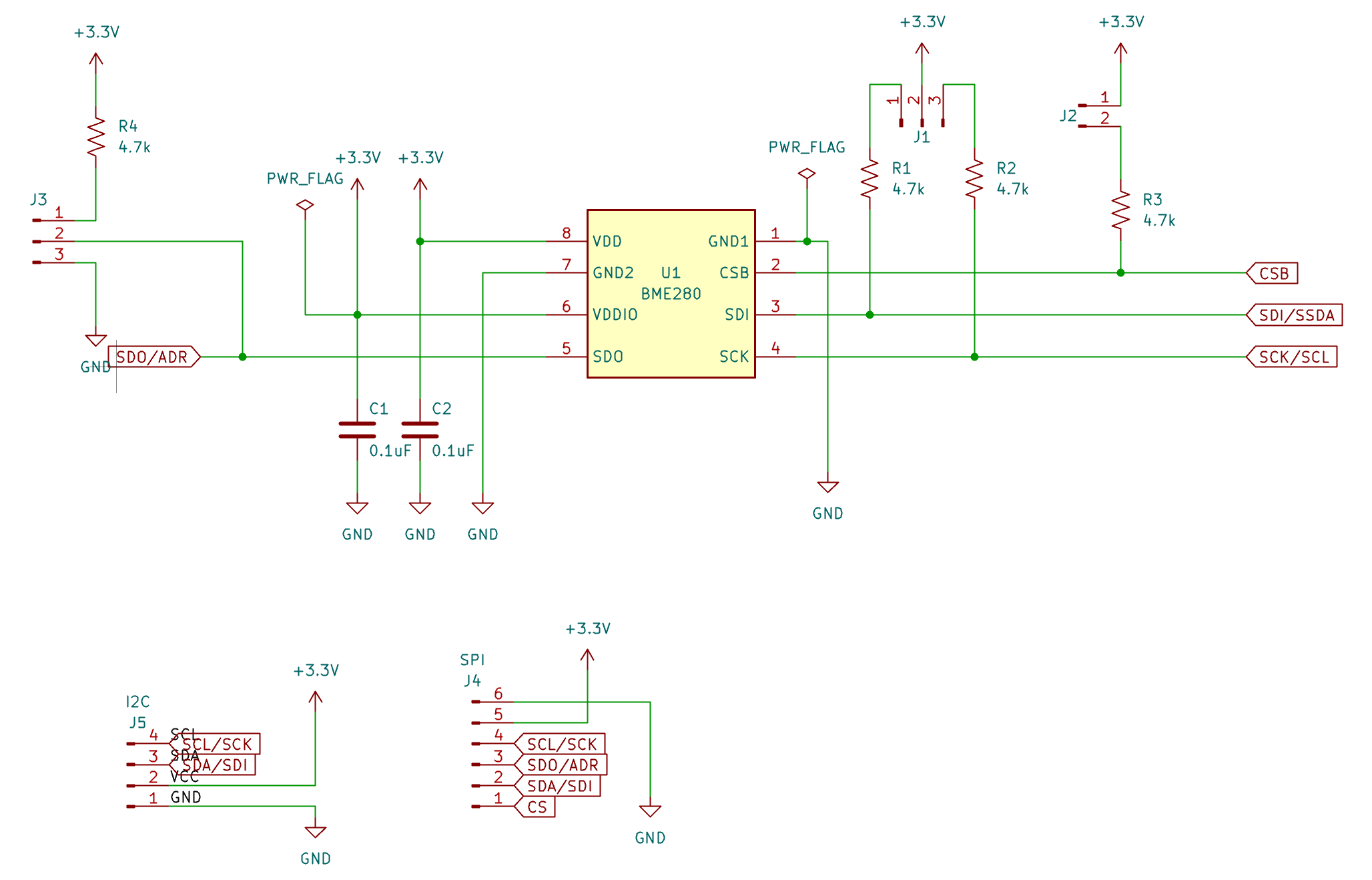

原理图设计

核心器件为 BME280 传感器，电源引脚 VDD/VDDIO 接 3.3V 电源，GND 接地；SDA/SCL 引脚分别外接 4.7kΩ 上拉电阻后引出至排针；电源输入端添加 100nF 去耦电容；LED 串联 220Ω 电阻接电源端。整体电路简洁可靠，无冗余设计，满足任务全部要求。

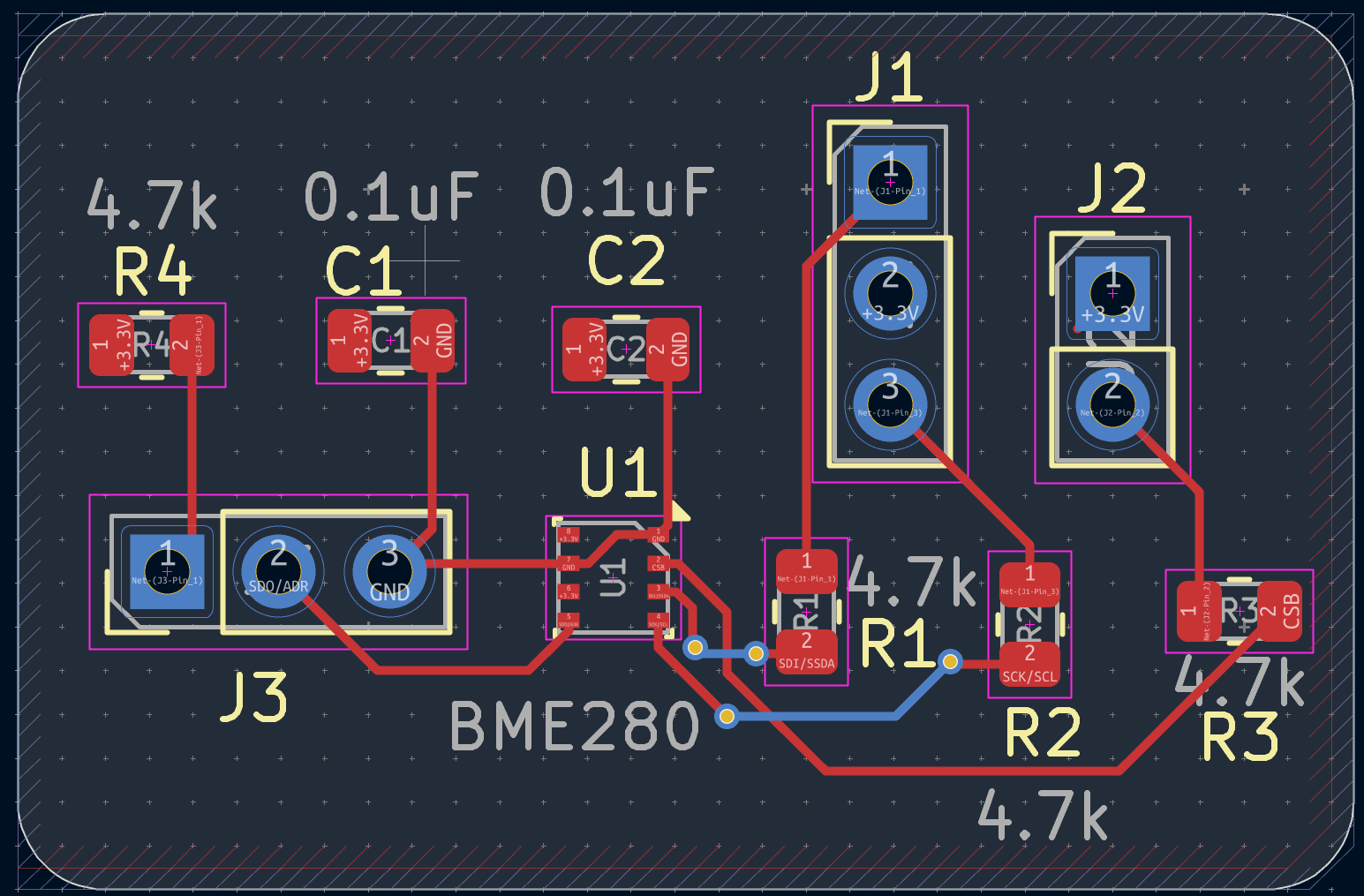

PCB 设计

采用双层板设计，顶层走信号线，底层走电源地平面，保证电源完整性。

BME280 传感器放置在板中心位置，远离电源接口等干扰源；去耦电容紧邻传感器电源引脚放置，提升滤波效果。

排针接口放置在板边，便于与外部 MCU 连接；LED 放置在板边，便于观察状态。

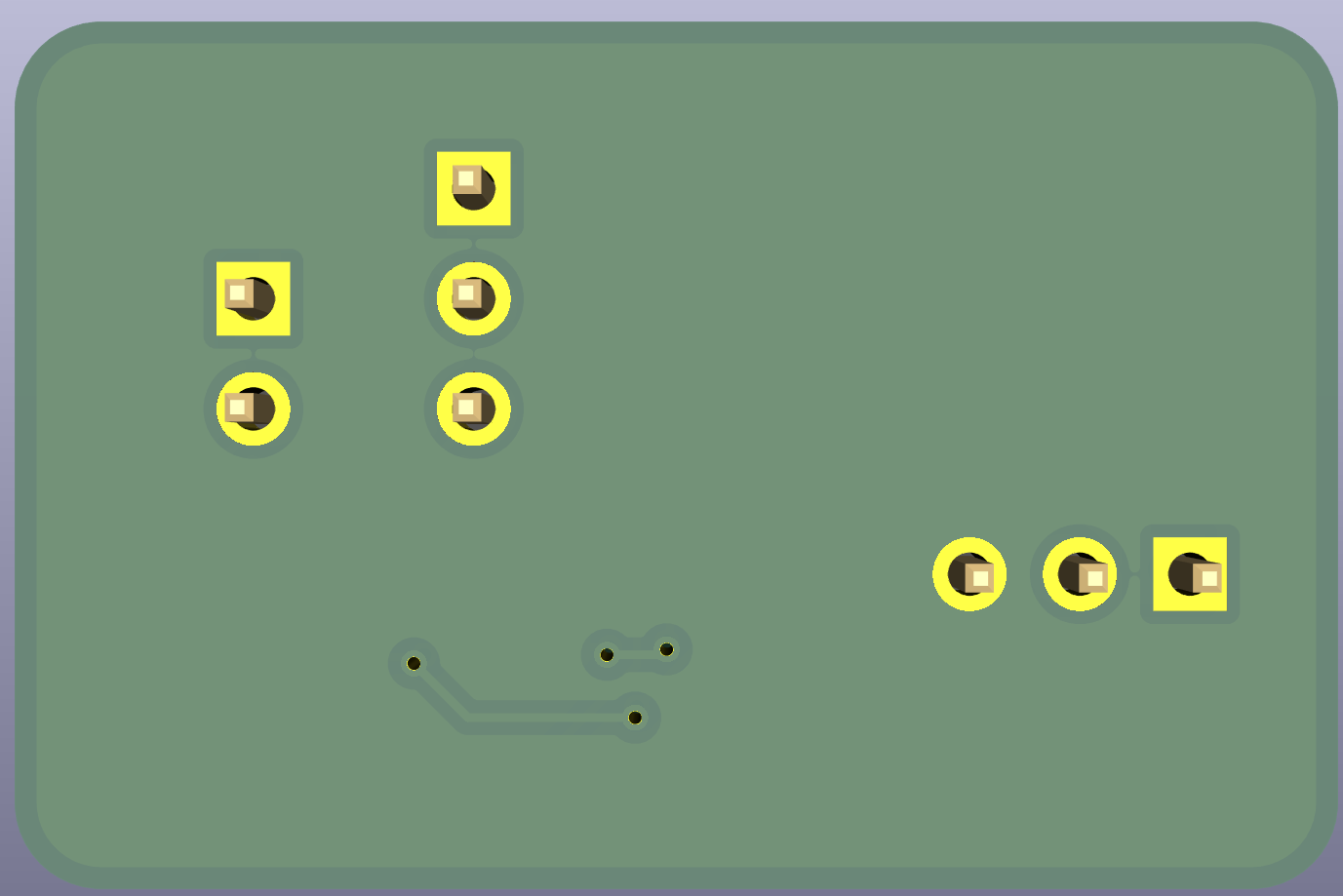

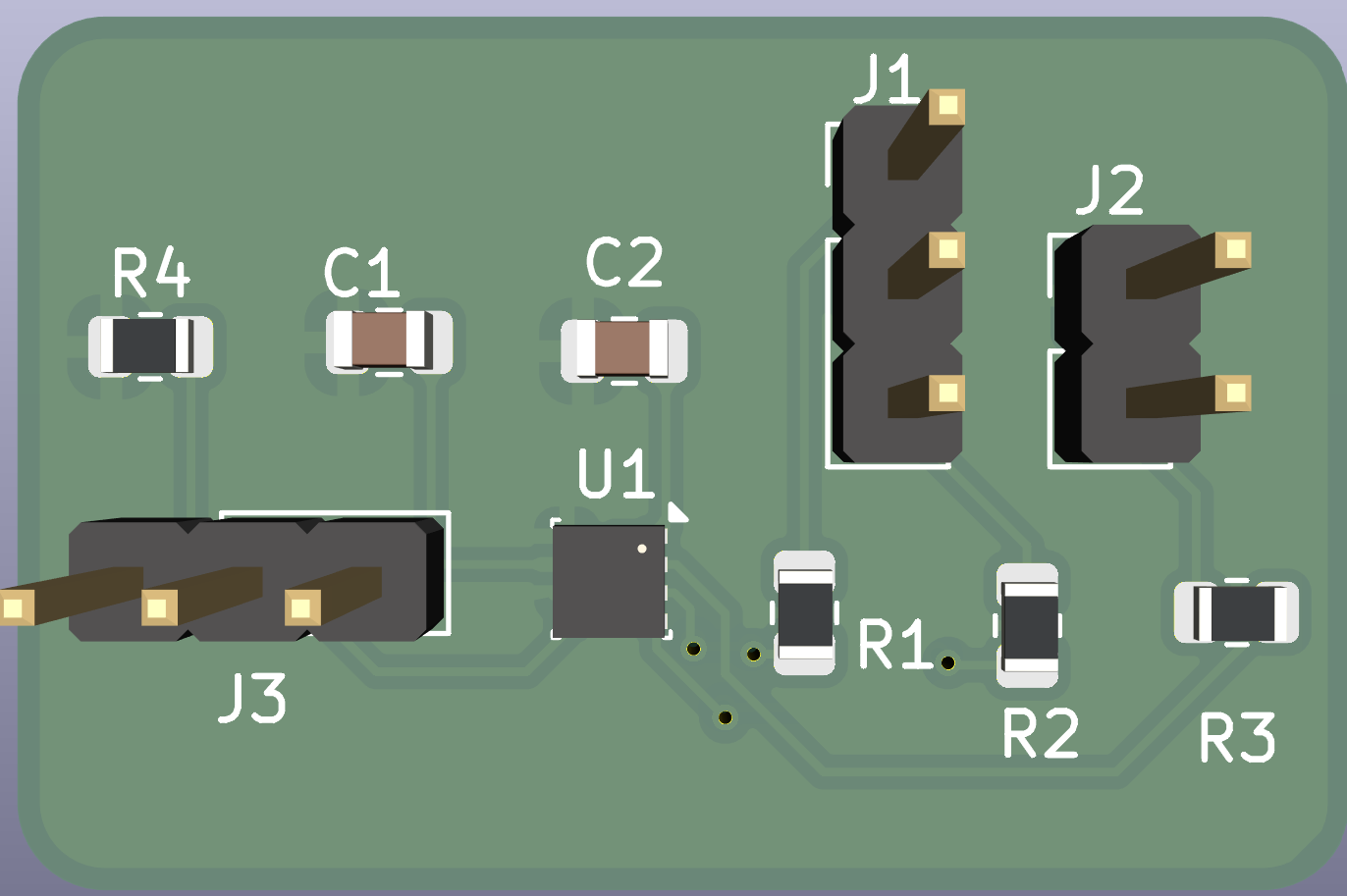

3D效果图

模块主要性能指标和管脚定义

主要性能指标

供电电压：3.3V/5V 兼容

通信接口：标准 I2C（地址可配置）

温度测量范围：-40℃~+85℃，精度 ±0.5℃

湿度测量范围：0~100% RH，精度 ±3% RH

气压测量范围：300~1100hPa，精度 ±1hPa

工作电流：典型 3.6μA（1Hz 采样率）

管脚定义（排针接口）

心得体会

通过本次数字环境采集模块的设计，我系统掌握了从器件选型、电路设计到 PCB 绘制的完整流程，对传感器接口协议、电源去耦、上拉电阻配置等关键知识点有了更深刻的理解。在设计过程中，我充分考虑了 DigiKey 在售器件的选型要求，确保方案的工程可行性；同时也意识到了电源完整性和电磁兼容设计的重要性，后续会进一步优化 PCB 布线，提升模块抗干扰能力。本次项目不仅提升了我的硬件设计能力，也为后续嵌入式系统开发和传感器应用项目打下了坚实的基础。
