2026 Make Blocks #3阶段2 - INA260 高精度电流功率监测模块实现

一、任务介绍

本次设计的任务是设计一款电流和功率监测模块，能实时测量直流回路的电压、电流，并输出功率值，可用于电源效率分析、电池电量监测等场景。

具体要求包括：使用高侧电流监测专用IC；支持0~26V总线电压测量；数字接口输出（I2C）；内部集成分流电阻；提供输入和输出接线端子。选用了 TI INA260AIPWR 作为核心芯片。该芯片内部集成了高精度2mΩ分流电阻和16位ADC，可直接通过I2C接口读出电压、电流、功率和电能累积值，大幅简化了硬件设计，同时保证了测量精度。

INA260DigiKey 官网链接：
https://www.digikey.cn/zh/products/detail/texas-instruments/ina260aipwr/6590780

二、设计方案介绍

2.1 整体方案概述

本模块采用 INA260 + 3.3V I2C接口 + 输入/输出排针 的架构，外围仅需两颗去耦电容、两颗I2C上拉电阻和一颗LED电源指示灯。

• 测量方式：高侧电流检测（电流从IN+流入，从IN-流出）
• 电压测量：VBUS引脚连接到IN-（负载正极），测量负载两端电压
• 功率计算：芯片内部自动完成（电压 × 电流）
• 数字接口：I2C，地址固定为0x40（A0/A1接GND）
• 报警输出：ALERT引脚引出，可配置为过流/过压中断

2.2 板上资源框图

2.3 工具与设备清单

三、模块介绍（主要芯片选型与功能）

3.1 核心芯片：Texas Instruments INA260AIPWR
INA260 是德州仪器推出的一款高精度、低漂移的电流/电压/功率监测芯片，内部集成了 2mΩ 精密分流电阻、16位Δ-Σ ADC 和 I2C 数字接口，可直接输出电压、电流、功率和电能累积值。

主要技术参数

3.2 其他主要元件

四、原理图和 PCB 设计介绍

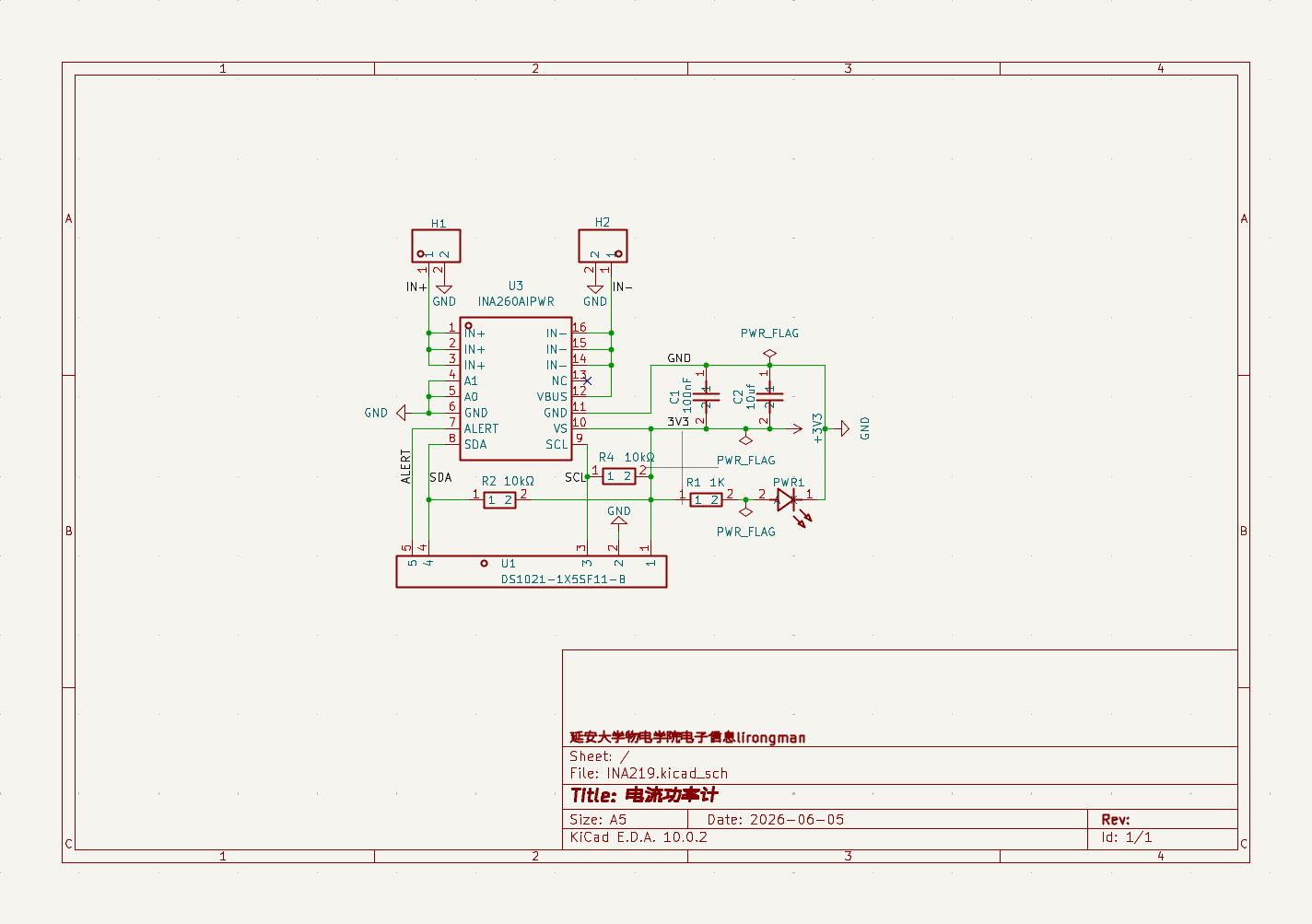

4.1 原理图设计

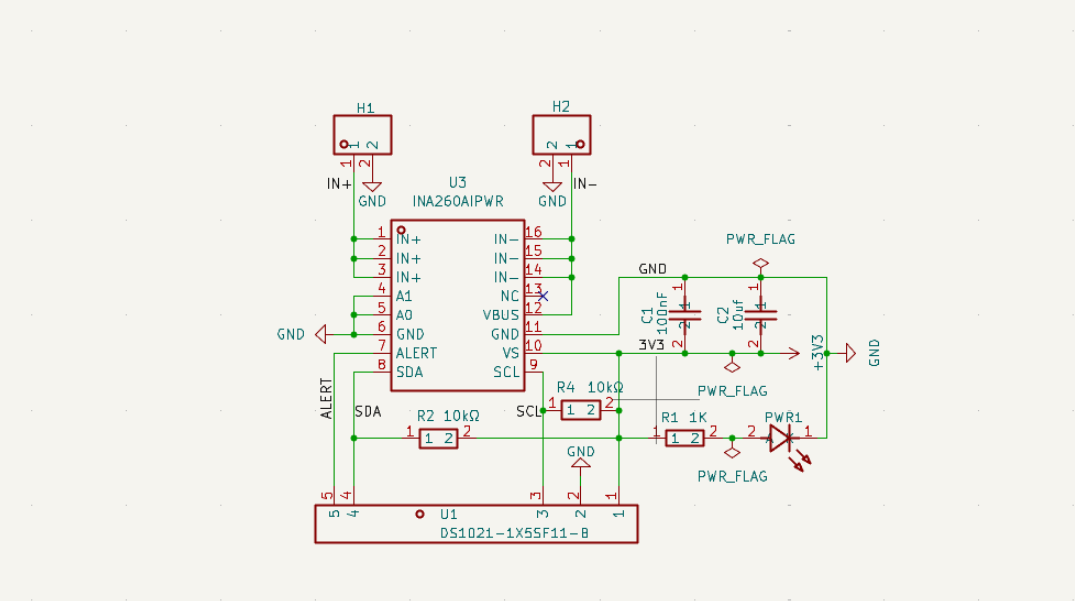

设计要点：

1. 电流测量路径：
   H1-1 (VIN+) → U3-IN+ (P1-3) → [内部2mΩ电阻] → U3-IN- (P14-16) → H2-1 (VOUT+)
2. 电压测量：
   U3-VBUS (P12) 短接至 IN-（H2-1），测量负载正极对 GND 的电压
3. 电源与去耦：
   U3-VS (P10) 接 3.3V，C1(0.1μF) 和 C2(10μF) 并联在 VS 和 GND 之间，靠近芯片引脚
4. I2C 接口：
   SCL (P9) 和 SDA (P8) 通过 R2、R4(10kΩ) 上拉至 3.3V，引出至 5 针排针 U1
5. 地址配置：
   A0 (P5) 和 A1 (P4) 直接接 GND，I2C 地址固定为 0x40
6. 电源指示灯：
   R1(1kΩ) + 蓝色 LED 串联在 3.3V 和 GND 之间，上电即亮
7. 报警输出：
   ALERT (P7) 引出至 U1-5，供外部 MCU 作为中断输入（开漏输出，需外部上拉）

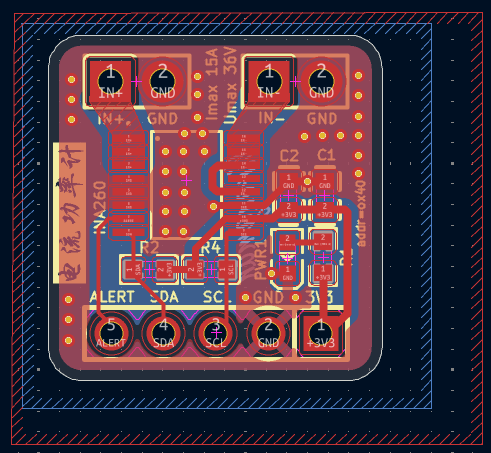

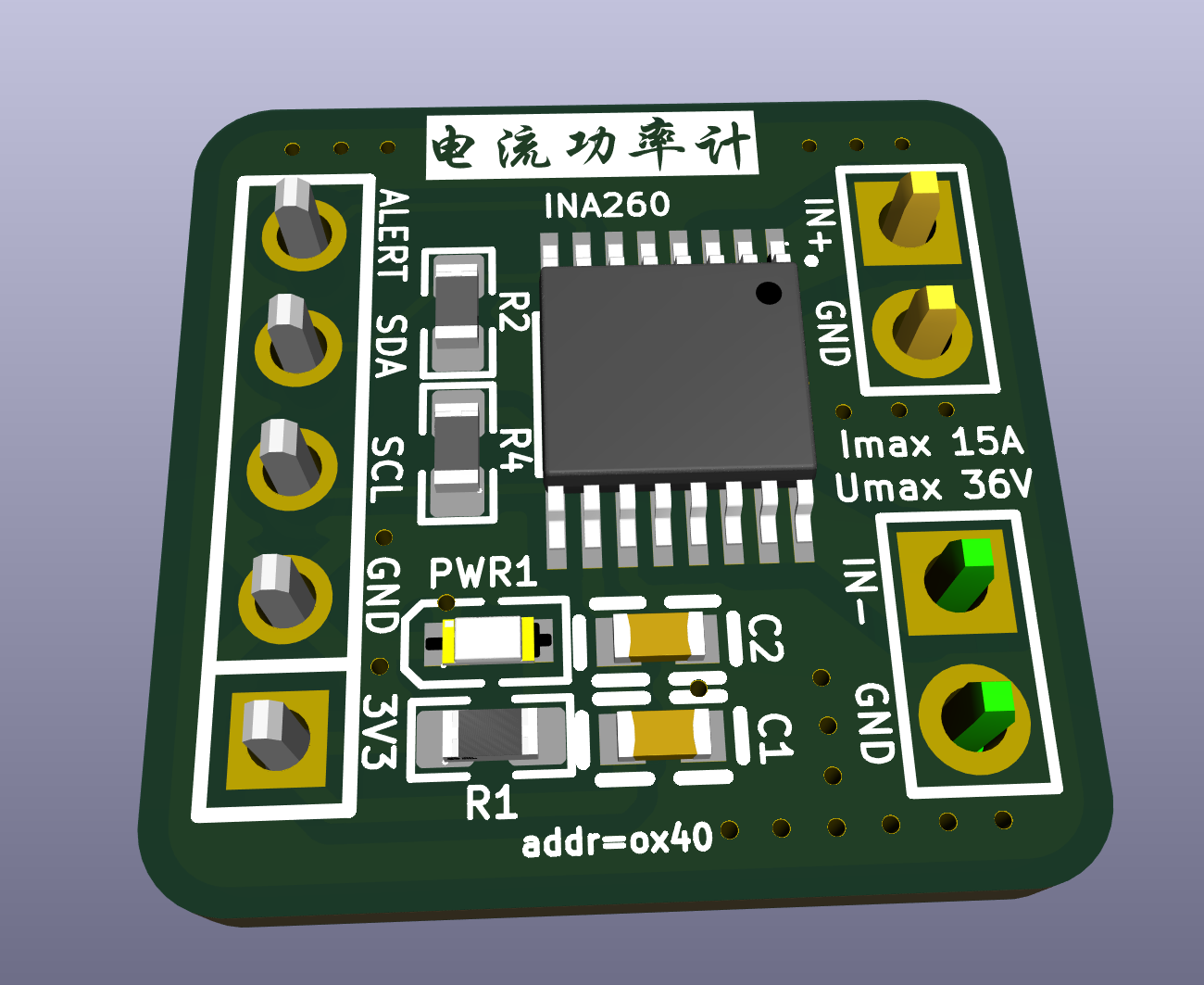

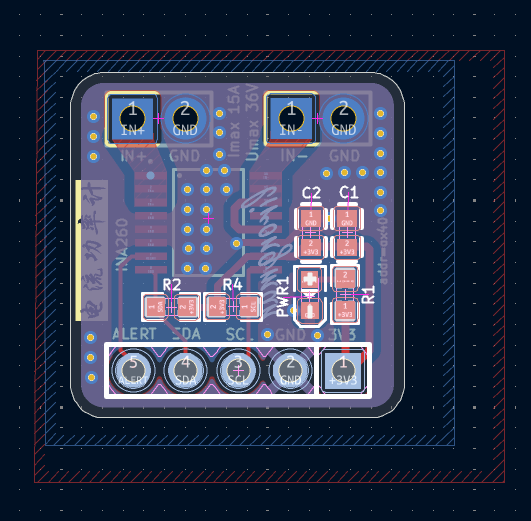

4.2 PCB 设计要点

精度高、体积小巧

仅16.0mmx16.0mm

五、模块主要性能指标和引脚定义

5.1 电气性能

5.2 接口定义

电源输入/输出（H1, H2，2.54mm 2P 排针）

I2C + 报警接口（U1，2.54mm 5P 排针）

5.3 I2C 通信

• 从机地址：0x40（7位，A0=A1=GND）
• 支持时钟速度：100kHz / 400kHz / 1MHz / 2.5MHz

主要寄存器

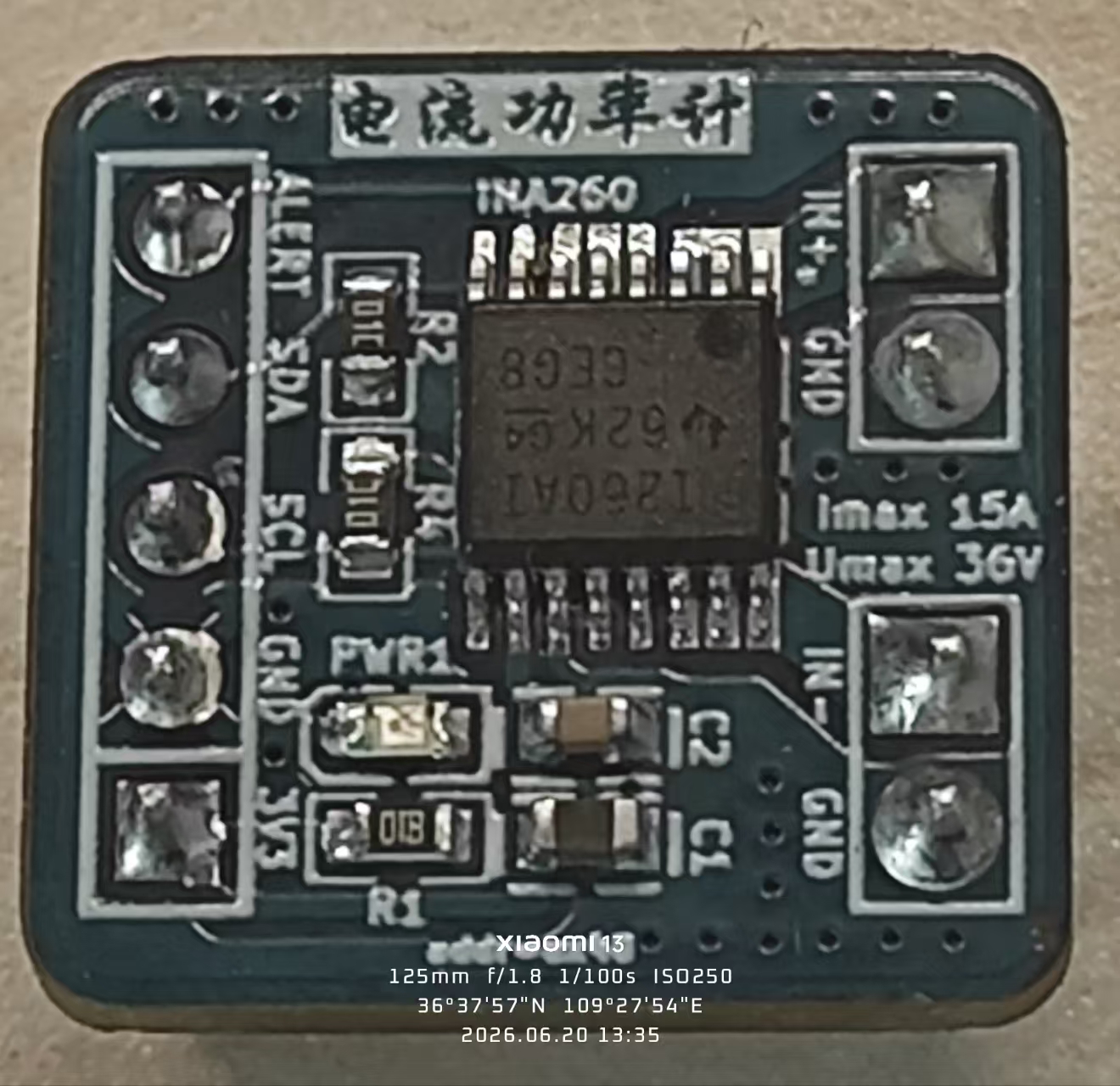

六、功能验证与数据测试

6.1 调试验证

12V电池作为电源，经过DC-DC降压为5V供负载-直流电机.

12V-1A：

       IN+接12V电池正极 IN-接dc-dc输入端

5V-2A:

IN+接dc-dc输出端 IN-接负载电机

6.2 测试数据记录

测试场景1：5V供电，负载2A

测试场景2：12V供电，负载1A

6.3 功能展示

显示界面（OLED 128x64）：

串口输出（115200bps）：

七、关键代码

所用调试软件KEIL5，串口调试助手。

驱动部分：

/**
 * @brief  I2C 写寄存器
 */
static uint8_t INA260_I2C_WriteBytes(uint8_t reg, uint8_t *data, uint8_t len)
{
    uint8_t state, idx = 0, reg_sent = 0;
    uint32_t timeout;

    I2C_GenerateSTART(INA260_I2C, ENABLE);

    while (1) {
        timeout = 0xFFFFF;
        while (I2C_GetIrq(INA260_I2C) == 0) {
            if (--timeout == 0) {
                I2C_GenerateSTOP(INA260_I2C, ENABLE);
                I2C_ClearIrq(INA260_I2C);
                return 1;
            }
        }

        state = I2C_GetState(INA260_I2C);

        switch (state) {
            case 0x08:  /* START 已发送 */
                I2C_GenerateSTART(INA260_I2C, DISABLE);
                I2C_Send7bitAddress(INA260_I2C, 0x80, I2C_Direction_Transmitter);
                break;

            case 0x18:  /* SLA+W ACK */
                if (reg_sent == 0) {
                    I2C_SendData(INA260_I2C, reg);
                    reg_sent = 1;
                } else {
                    I2C_SendData(INA260_I2C, data[idx++]);
                }
                break;

            case 0x28:  /* 数据发送完成 */
                if (idx < len) {
                    I2C_SendData(INA260_I2C, data[idx++]);
                } else {
                    I2C_GenerateSTOP(INA260_I2C, ENABLE);
                    I2C_ClearIrq(INA260_I2C);
                    return 0;
                }
                break;

            case 0x20: case 0x30: case 0x38:  /* NACK/仲裁丢失 */
            default:
                I2C_GenerateSTOP(INA260_I2C, ENABLE);
                I2C_ClearIrq(INA260_I2C);
                return 1;
        }
        I2C_ClearIrq(INA260_I2C);
    }
}

/**
 * @brief  I2C 读寄存器
 */
static uint8_t INA260_I2C_ReadBytes(uint8_t reg, uint8_t *data, uint8_t len)
{
    uint8_t state, idx = 0, phase = 0;
    uint32_t timeout;

    I2C_GenerateSTART(INA260_I2C, ENABLE);

    while (1) {
        timeout = 0xFFFFF;
        while (I2C_GetIrq(INA260_I2C) == 0) {
            if (--timeout == 0) {
                I2C_GenerateSTOP(INA260_I2C, ENABLE);
                I2C_ClearIrq(INA260_I2C);
                return 1;
            }
        }

        state = I2C_GetState(INA260_I2C);

        switch (state) {
            case 0x08:  /* START, 发送 SLA+W */
                I2C_GenerateSTART(INA260_I2C, DISABLE);
                I2C_Send7bitAddress(INA260_I2C, 0x80, I2C_Direction_Transmitter);
                phase = 0;
                break;

            case 0x10:  /* 重复 START, 发送 SLA+R */
                I2C_GenerateSTART(INA260_I2C, DISABLE);
                I2C_Send7bitAddress(INA260_I2C, 0x80, I2C_Direction_Receiver);
                phase = 1;
                break;

            case 0x18:  /* SLA+W ACK, 发寄存器地址 */
                I2C_SendData(INA260_I2C, reg);
                break;

            case 0x28:  /* 寄存器地址发完, 发重复 START */
                INA260_I2C->CR_f.STA = 1;  /* 直接写 STA，不用库函数 */
                break;

            case 0x40:  /* SLA+R ACK, 准备收数据 */
                I2C_AcknowledgeConfig(INA260_I2C, len > 1 ? ENABLE : DISABLE);
                break;

            case 0x50:  /* 收到数据 + ACK */
                data[idx++] = I2C_ReceiveData(INA260_I2C);
                if (idx == len - 1) {
                    I2C_AcknowledgeConfig(INA260_I2C, DISABLE);  /* 最后一个回 NACK */
                }
                break;

            case 0x58:  /* 收到最后字节 + NACK, 结束 */
                data[idx++] = I2C_ReceiveData(INA260_I2C);
                I2C_GenerateSTOP(INA260_I2C, ENABLE);
                I2C_ClearIrq(INA260_I2C);
                return 0;

            case 0x48:  /* SLA+R NACK */
            default:
                I2C_GenerateSTOP(INA260_I2C, ENABLE);
                I2C_ClearIrq(INA260_I2C);
                return 1;
        }
        I2C_ClearIrq(INA260_I2C);
    }
}

/**
 * @brief  读 16 位寄存器
 */
uint8_t INA260_ReadRegister(uint8_t reg, uint16_t *val)
{
    uint8_t buf[2];
    if (INA260_I2C_ReadBytes(reg, buf, 2)) return 1;
    *val = (buf[0] << 8) | buf[1];
    return 0;
}

/**
 * @brief  写 16 位寄存器
 */
uint8_t INA260_WriteRegister(uint8_t reg, uint16_t val)
{
    uint8_t buf[2] = {val >> 8, val & 0xFF};
    return INA260_I2C_WriteBytes(reg, buf, 2);
}

/**
 * @brief  读电压 (V)
 */
uint8_t INA260_ReadBusVoltage(float *v)
{
    uint16_t raw;
    if (INA260_ReadRegister(0x02, &raw)) return 1;
    *v = (float)(raw & 0x7FFF) * 0.00125f;  /* 1.25mV/bit */
    return 0;
}

/**
 * @brief  读电流 (A)
 */
uint8_t INA260_ReadCurrent(float *i)
{
    uint16_t raw;
    if (INA260_ReadRegister(0x01, &raw)) return 1;
    *i = (float)((int16_t)raw) * 0.00125f;  /* 1.25mA/bit */
    return 0;
}

/**
 * @brief  读功率 (W)
 */
uint8_t INA260_ReadPower(float *p)
{
    uint16_t raw;
    if (INA260_ReadRegister(0x03, &raw)) return 1;
    *p = (float)raw * 0.01f;  /* 10mW/bit */
    return 0;
}

主函数：

int32_t main(void)
{
    uint8_t u8InaReady = 0;
    INA260_ReadingsTypeDef tReadings;
    uint32_t u32LastPrint = 0;
    uint32_t u32LedPeriod = 500;

    /* 1. SysTick 1ms 中断 */
    SysTick_Config(SystemCoreClock / 1000);

    /* 2. LED 初始化 (PC13) */
    __RCC_GPIOC_CLK_ENABLE();
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pins = GPIO_PIN_13;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
    GPIO_Init(CW_GPIOC, &GPIO_InitStruct);
    GPIO_WritePin(CW_GPIOC, GPIO_PIN_13, GPIO_Pin_RESET);  /* 亮 */

    /* 3. 串口初始化 */
    UART1_Init_ForPrintf();
    printf("\r\nINA260 Monitor\r\n");

    /* 4. OLED 初始化 */
    OLED_Init();
    OLED_Clear();
    OLED_ShowString(1, 3, "INA260 Monitor");

    /* 5. INA260 初始化 */
    if (INA260_Init() == 0) {
        u8InaReady = 1;
        printf("INA260 OK!\r\n");
        OLED_ShowString(4, 1, "INA260: OK");
    } else {
        printf("INA260 FAILED!\r\n");
        OLED_ShowString(4, 1, "INA260: OFF");
    }

    /* 主循环 */
    while (1) {
        if (u8InaReady) {
            /* 读取数据 */
            if (INA260_ReadAll(&tReadings) == 0) {
                /* LED 周期 = 功率越大闪越快 */
                if (tReadings.fPower > 0.1f) {
                    u32LedPeriod = 50 + (uint32_t)(950.0f / (tReadings.fPower * 10.0f + 1.0f));
                    if (u32LedPeriod > 1000) u32LedPeriod = 1000;
                } else {
                    u32LedPeriod = 1000;
                }

                /* 每秒打印 + 刷新 OLED */
                if ((GetTick() - u32LastPrint) >= 1000) {
                    u32LastPrint = GetTick();
                    printf("V=%.3fV I=%.4fA P=%.4fW\r\n",
                           tReadings.fBusVoltage, tReadings.fCurrent, tReadings.fPower);
                    OLED_DisplayPowerInfo(tReadings.fBusVoltage,
                                          tReadings.fCurrent,
                                          tReadings.fPower);
                }
            }
        } else {
            /* 不在线则每 2 秒重试 */
            if ((GetTick() - u32LastPrint) >= 2000) {
                u32LastPrint = GetTick();
                if (INA260_Init() == 0) {
                    u8InaReady = 1;
                    printf("INA260 OK!\r\n");
                    OLED_ShowString(4, 1, "INA260: OK");
                }
            }
        }

        /* LED 闪烁 */
        if ((GetTick() % u32LedPeriod) < (u32LedPeriod / 2)) {
            GPIO_WritePin(CW_GPIOC, GPIO_PIN_13, GPIO_Pin_RESET);  /* 亮 */
        } else {
            GPIO_WritePin(CW_GPIOC, GPIO_PIN_13, GPIO_Pin_SET);    /* 灭 */
        }
    }
}

八、心得体会

通过本次设计，我深刻体会到了“选对芯片比画好电路更重要”的含义。

第一，焊接质量决定调试效率。 本次调试中80%的问题（LED不亮、I2C无响应）都源于焊接不良。TSSOP-16封装虽然不算小，但拖焊时仍然容易连锡或虚焊。建议焊接后用万用表逐个引脚测量对地电压，比用放大镜目检更可靠。

第二，上电前检查是保命符。 有两次差点把3.3V直接怼到GND上——多亏了先测通断的习惯。建议把"目检→测电阻→上电"三步曲刻在肌肉记忆里。

第三，INA260真的省心。 内部集成2mΩ电阻和校准数据，焊完就能用，不需要外接采样电阻，也不需要做温漂补偿。对比之前用INA219外加2512电阻的方案，设计周期至少缩短了一周。
