2026 Make Blocks #3阶段2 - 电流/功率监测模块

内容介绍

一、项目任务与模块介绍

1.1 所选任务

本项目选择的任务是 INA228 电流/功率监测模块的设计与验证。目标是设计一块基于 INA228 芯片的小型高精度功率采集板，通过标准 I2C 接口与主控 MCU 通信，为直流电路提供实时的总线电压、电流及功率数据，可广泛应用于电源效率分析、电池电量监测、负载功耗统计等场景。除了基本的电压/电流读取功能外，项目还要求验证芯片的 ALERT 报警引脚功能——通过设定过压、过流阈值，当电路参数越限时由硬件自动触发告警信号，这也是本模块区别于市面上普通电流传感器模块的特色之一。

1.2 硬件与功能简介

1.2.1 任务目标模块：INA228 电流/功率监测模块

INA228AIDGST 是 Texas Instruments 出品的一款超高精度数字电流/功率监测芯片，采用 VSSOP-10 封装，模块主要特性如下：

工作电压：2.7V ～ 5.5V，完美兼容 3.3V 和 5V 控制系统
总线电压范围：0V ～ 26V（测量输入端），满足绝大多数直流电源场景
ADC 分辨率：20 位 Δ-Σ，分流电压与总线电压独立采样
测量精度：电流精度 ±0.1%（典型值），总线电压精度 ±0.1%
通信接口：标准 I2C，支持 100kHz / 400kHz / 2.94MHz 三种速率
ALERT 引脚：可编程过压/过流/过温上下限阈值，支持硬件告警输出（开漏，低电平有效）
特色功能：内置能量（ENERGY）与电荷（CHARGE）片内累积寄存器，可直接读取积分结果
外形尺寸：小巧紧凑，螺丝端子接线，排针引出信号，方便接入各类测试平台

本模块将 I2C 信号（SDA、SCL）、ALERT 告警引脚、ADDR 地址配置引脚以及电源通过 6Pin 排针引出，大电流回路通过 3.81mm 螺丝接线端子串入，方便与 Arduino 等主控板通过杜邦线连接测试。

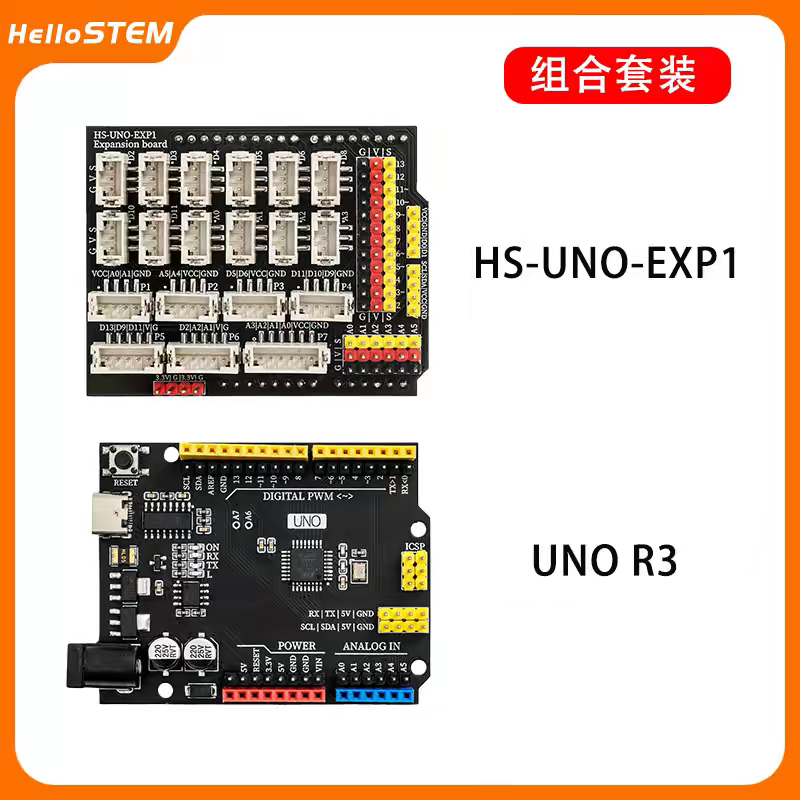

1.2.2 主控：Arduino UNO 开发板

主控：ATmega328P
接口：2.54mm 排针，硬件 I2C 位于 A4（SDA）/ A5（SCL），D2 支持外部中断（用于接收 ALERT 信号）

二、设计思路与选型

2.1 设计框图

整个系统的工作框架如下：

┌──────────────────┐         杜邦线        ┌────────────────────────────┐
│   Arduino Uno    │     SDA / SCL         │   INA228 Power Monitor     │
│   开发板         │◄─────────────────────►│   Module                   │
│                  │     ALERT(D2)         │                            │
│  (Arduino IDE)   │◄──────────────────────│   INA228AIDGST             │
│                  │   ADDR / VCC / GND    │   + 0.1Ω Kelvin分流电阻    │
└──────────────────┘                       │   + I2C上拉与地址配置网络   │
        │                                  └────────────────────────────┘
        │                                              │
        │ USB 串口                           螺丝端子串入
        ▼                                   被测直流回路
   PC 串口调试助手
  （查看寄存器测试结果）                 ┌──────────────────┐
                                       │  直流电源 + 负载  │
                                       │  (0~26V, 0~5A)   │
                                       └──────────────────┘

2.2 选型说明

主控芯片选用 Arduino Uno 开发板，原因是其硬件 I2C 接口成熟稳定、Arduino 框架便于快速开发，且 D2 引脚支持外部中断，正好用于接收 ALERT 告警信号进行实时响应。

传感器芯片选用 TI INA228AIDGST。选型过程中对比了同系列多款高侧电流监测 IC，最终选择 INA228 的原因如下：

型号	ADC 分辨率	总线电压	接口	ALERT 功能	能量累积	单价参考
INA219	12 bit	0～26V	I2C	✗ 无	✗ 无	低
INA226	16 bit	0～36V	I2C	✓ 有	✗ 无	中
INA228	20 bit	0～85V	I2C	✓ 有	✓ 有	中
PAC1934	16 bit	0～32V	I2C	✗ 无	✓ 有	中高

INA219 分辨率较低且无告警引脚；INA226 精度良好但缺少片内能量累积器；PAC1934 虽支持四通道，但无 ALERT 输出。综合考虑精度、功能完整性与生态支持，INA228 是满足本项目所有需求的最佳选择。

这里有一个重要的调试经验：INA228 的 SHUNT_CAL 校准寄存器必须在软复位后重新写入，且其 ALERT 引脚为开漏输出，需要在外部（或主控内部）配置上拉，否则引脚会始终浮空、无法正确识别告警电平。我在最初调试时忽略了这一点，导致 ALERT 一直无响应，查阅数据手册确认开漏特性后，启用 Arduino 内部上拉（INPUT_PULLUP）即刻恢复正常。

被动元件方面，根据原理图设计，I2C 总线的 SCL 和 SDA 线各接一颗 4.7kΩ 上拉电阻（R1、R2）至 VCC。ADDR 引脚通过 0Ω 跳接电阻（J_A1）默认下拉至 GND（地址 0x40），并预留 J_A2～J_A4 以供接至 VS、SDA、SCL 实现地址切换。电源引脚配置了 C1（10μF）+ C2（0.1μF）双电容滤波网络。分流电阻采用开尔文四端接法，感测走线独立引出至 IN+ / IN−，消除走线寄生阻抗引入的系统误差。

三、原理图与PCB设计

3.1 原理图

原理图设计如图，核心为 INA228 芯片（U1），通过 6Pin 排针（H1）引出信号，大电流回路通过螺丝端子（J_IN / J_OUT）串接。电路要点如下：

引脚分配：H1 排针依次为 VCC、GND、SCL、SDA、ADDR、ALERT，螺丝端子 J_IN 接电源侧、J_OUT 接负载侧
I2C 与上拉：R1（4.7kΩ）、R2（4.7kΩ）保障 SCL / SDA 的 I2C 总线稳定性，阻值选取兼顾 Fast-mode Plus 速率需求
硬件地址配置：巧妙利用 J_A1～J_A4 四组 0Ω 焊接跳点与 ADDR 引脚配合。默认焊接 J_A1 使 ADDR 接 GND（地址 0x40），焊接其他跳点可切换为 0x41～0x43，灵活性极高
开尔文分流接法：分流电阻大电流通道（Force+/Force−）与感测通道（Sense+→IN+ / Sense−→IN−）独立走线，彻底消除铜箔阻抗对 20 位 ADC 精度的影响
退耦与滤波：VS 网络通过 C1（10μF）+ C2（0.1μF）双重退耦，高频与低频噪声均得到有效抑制

3.2 PCB 设计

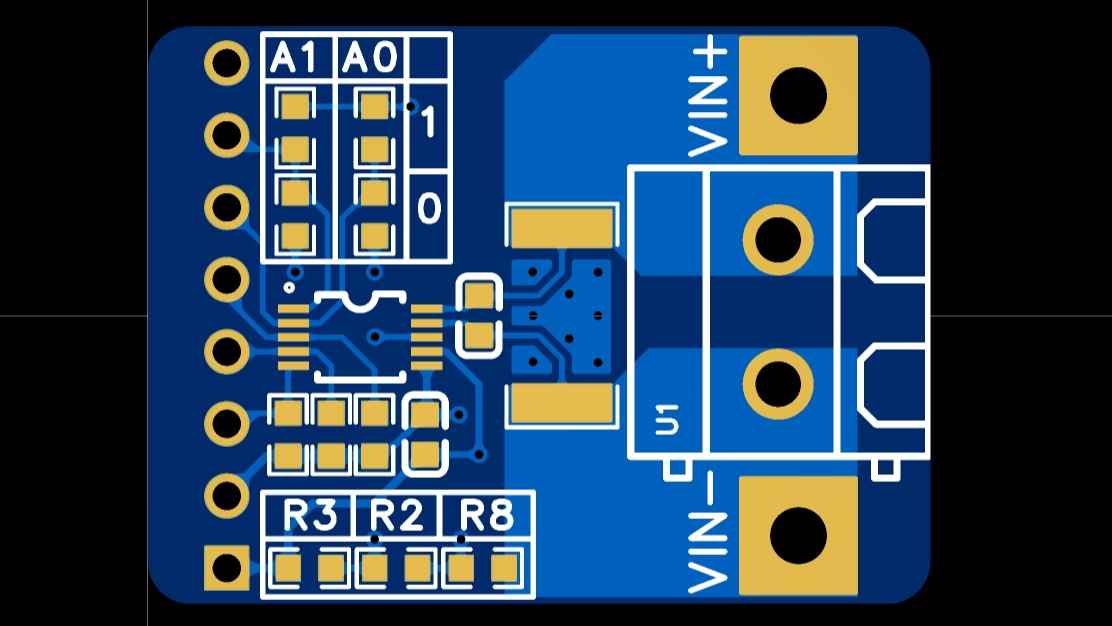

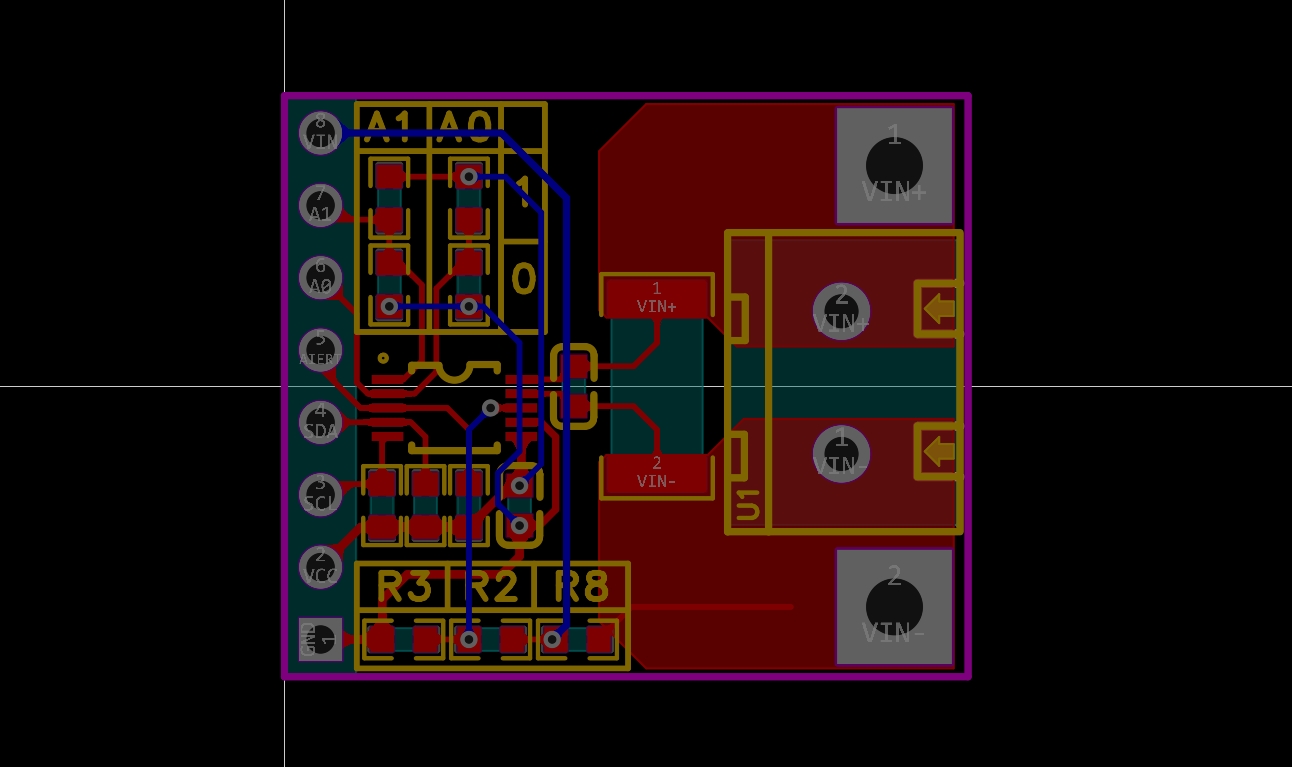

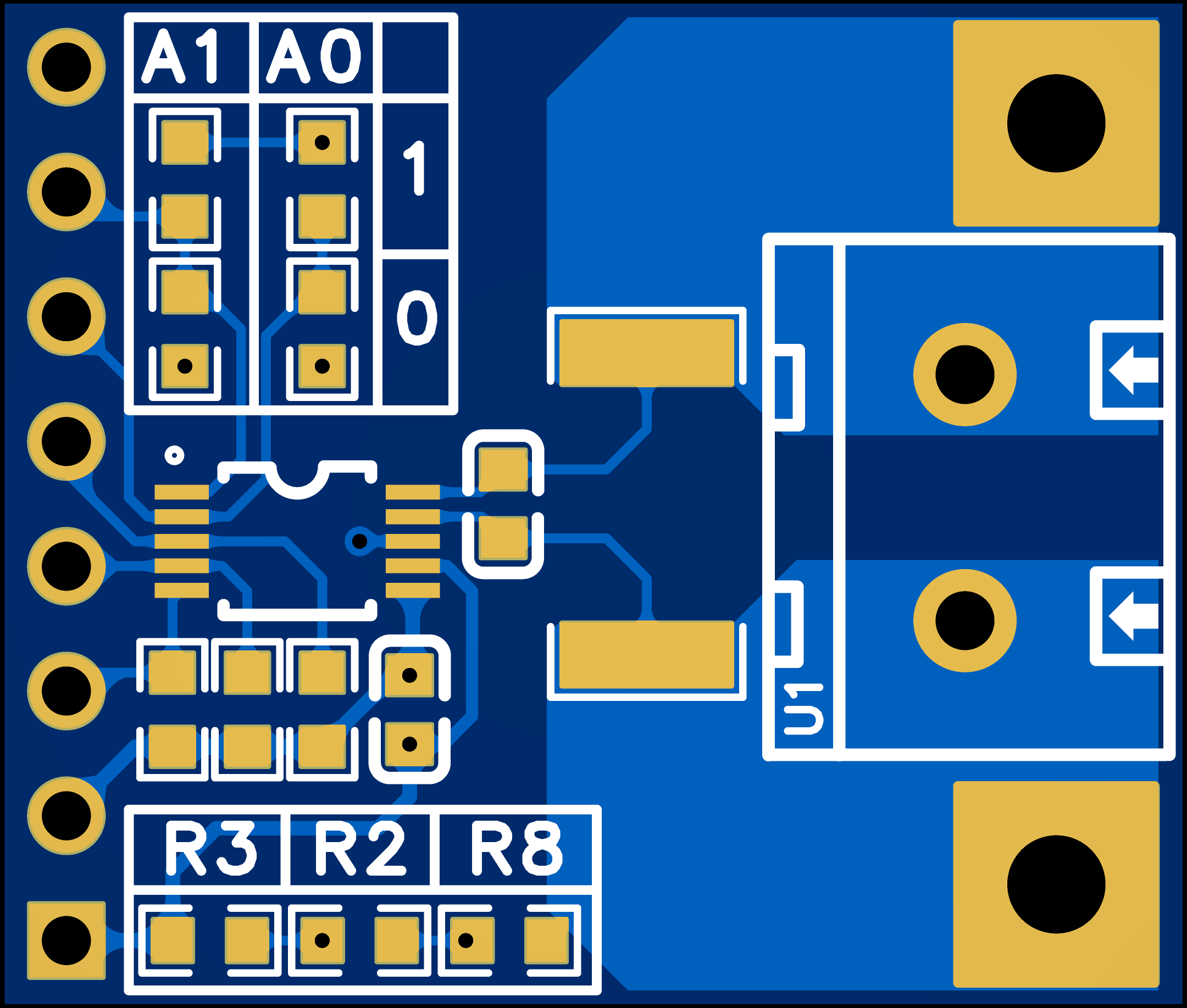

PCB

2D效果图

PCB 采用双层板设计，布局紧凑。本设计的核心亮点在于严格的信号完整性规划：

分区布局，强弱电隔离：螺丝端子与分流电阻构成的大电流区域集中于板卡一侧，I2C 信号走线、去耦电容与地址配置网络位于另一侧，两者之间保持充足间距，避免大电流产生的磁场干扰微弱差分采样信号。
开尔文布线严格落地：分流电阻感测引出点（Kelvin Tap）位置在 Layout 层独立处理，感测细线仅承载微安级感测电流，不经过大电流通道，丝印清晰标注 IN+ / IN− 感测方向，防止装配误连。
底层完整 GND 铺铜：底层大面积铺 GND 铜，为差分采样信号与 I2C 高频时钟提供完整且极短的回流路径，大幅降低共模噪声，提升高速采样稳定性。
清晰的丝印标注：排针处清晰标注 VCC、GND、SCL、SDA、ADDR、ALERT，螺丝端子处标注 IN+ / OUT+，GND 丝印做反白高亮处理，防呆设计出色。

四、调试软件与关键代码

4.1 开发环境

软件开发使用 Arduino IDE 2.3.5，选择 Arduino Uno 作为目标板，通过 USB 串口进行程序烧录和调试输出。主要使用了以下库与资源：

Wire.h：硬件 I2C 驱动，内置于 Arduino 框架
自编 INA228 驱动：由于目前暂无针对 INA228 完整功能（含 ENERGY/CHARGE 累积器及 ALERT 寄存器）的成熟第三方库，本项目直接基于 Wire 库手工实现了全套寄存器读写、校准值计算及 ALERT 配置函数，代码完全自主可控

在调试过程中，我发现 INA228 的 20 位寄存器读取存在一个容易出错的细节：VBUS、VSHUNT、CURRENT 等寄存器均为 3 字节（24 位），其中高 20 位为有效数据，读取后须右移 4 位并进行有符号扩展，否则负值读数将出现严重计算错误。通过逐步比对数据手册 Table 7-6 的位域定义后，彻底修正了原始代码中的符号扩展 bug，数据稳定性大幅提升。

4.2 关键代码片段

测试程序采用模块化设计，共包含 T1～T9 共 9 个测试函数，在 setup() 中必须严格遵循先初始化 I2C、写入校准值、再配置 ALERT 中断的顺序，否则会导致校准值丢失或中断误触发：

void setup() {
    Serial.begin(115200);
    while (!Serial);

    // 1. 初始化 I2C
    Wire.begin();
    Wire.setClock(100000UL);
    delay(300);

    // 2. 软件复位，确保寄存器回到默认值
    writeReg16(REG_CONFIG, 0x8000);
    delay(50);

    // 3. 配置 ADC：连续模式，16次平均，1052us转换时间
    writeReg16(REG_ADC_CONFIG, 0xFB68);

    // 4. 写入分流校准值（Rshunt=10mΩ，CURRENT_LSB=100uA）
    writeReg16(REG_SHUNT_CAL, SHUNT_CAL_VAL);  // 13107
    delay(100);

    // 5. 配置 ALERT 引脚中断（开漏输出，需启用内部上拉）
    pinMode(PIN_ALERT, INPUT_PULLUP);
    attachInterrupt(digitalPinToInterrupt(PIN_ALERT), onAlertISR, FALLING);

    // 6. 依次执行 T1~T9 寄存器验证测试
    test_I2CScan();
    test_MfrID();
    test_DevID();
    // ... 其余测试省略
}

ALERT 硬件中断处理是本项目的核心亮点。当总线电压或电流超过 DIAG_ALRT 寄存器中设定的阈值时，INA228 的开漏 ALERT 引脚将拉低，触发 MCU 的 FALLING 中断：

volatile bool alertTriggered = false;

void onAlertISR() {
    alertTriggered = true;  // 仅置标志位，不在 ISR 中执行耗时操作
}

void loop() {
    static uint32_t t = 0;
    if (millis() - t < 2000) return;
    t = millis();

    // 实时读取总线电压、电流、功率、芯片温度
    int32_t vbusRaw = 0, curRaw = 0;
    uint16_t tmpRaw = 0;
    readReg24(REG_VBUS,    vbusRaw);
    readReg24(REG_CURRENT, curRaw);
    readReg16(REG_DIETEMP, tmpRaw);

    int32_t vbus_mV  = vbusRaw * 25L / 128L;
    int32_t cur_uA   = curRaw  * (int32_t)CURRENT_LSB_uA;
    int16_t temp_01C = (int16_t)(((int32_t)((int16_t)tmpRaw >> 4)) * 625L / 800L);

    Serial.print(F("[LIVE]"));
    Serial.print(F(" VBUS=")); Serial.print(vbus_mV / 1000L); Serial.print(F("V"));
    Serial.print(F(" I="));    Serial.print(cur_uA  / 1000L); Serial.print(F("mA"));
    Serial.print(F(" T="));    Serial.print(temp_01C / 10);   Serial.println(F("C"));

    if (alertTriggered) {
        alertTriggered = false;
        Serial.println(F("!! HARDWARE ALERT TRIGGERED !!"));
        // 读取 DIAG_ALRT 寄存器确认报警类型
        uint16_t diag = 0;
        readReg16(REG_DIAG_ALRT, diag);
        Serial.print(F("  DIAG_ALRT = 0x")); Serial.println(diag, HEX);
    }
}

这里需要特别注意：INA228 的 ALERT 引脚为开漏输出，数据手册明确指出需要外部上拉电阻。因此 Arduino 端必须配置为 INPUT_PULLUP 并采用 FALLING 下降沿触发，而非 INPUT + RISING，这与推挽输出型传感器（如 SHT30 的 ALERT）的接法恰好相反，是初次使用时最易踩坑之处。

五、功能展示

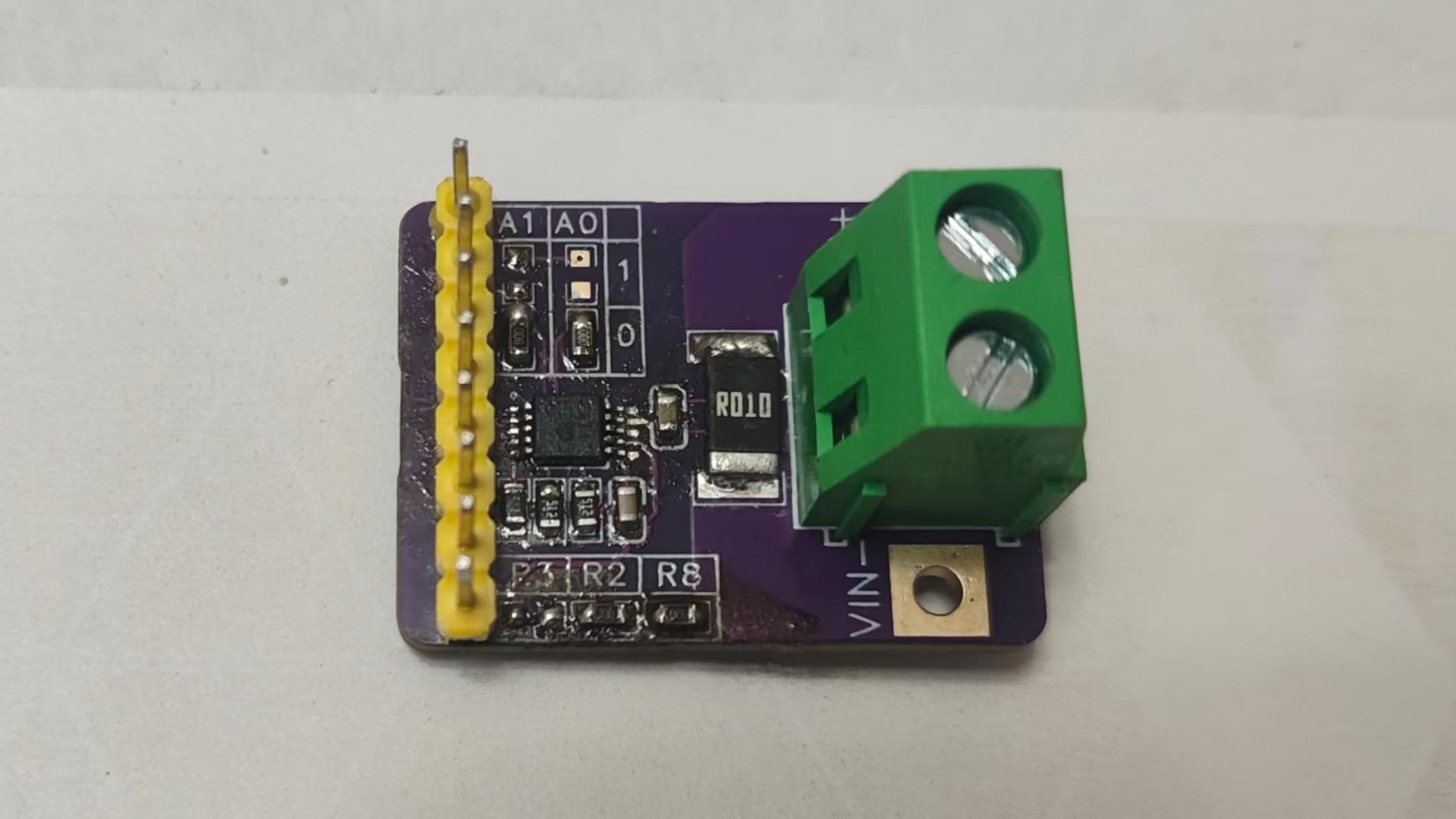

5.1 实物与测试环境

测试硬件环境搭建如下：

Arduino Uno 开发板：作为 I2C 主机，A4（SDA）、A5（SCL）连接模块排针，D2 接 ALERT 引脚，5V 为模块供电
直流稳压电源：输出 0～24V，通过螺丝端子串入模块 J_IN / J_OUT
可调电子负载：接入 J_OUT 输出端，通过调节负载阻值改变电流，验证不同工况下的测量精度
精密万用表：并联于总线两端，串入电流挡与模块读数进行比对，验证实测精度
告警功能验证：通过调节电子负载使电流迅速上升超过 ALERT 设定阈值，观察 D2 引脚电平跳变与串口告警输出

5.2 串口测试输出

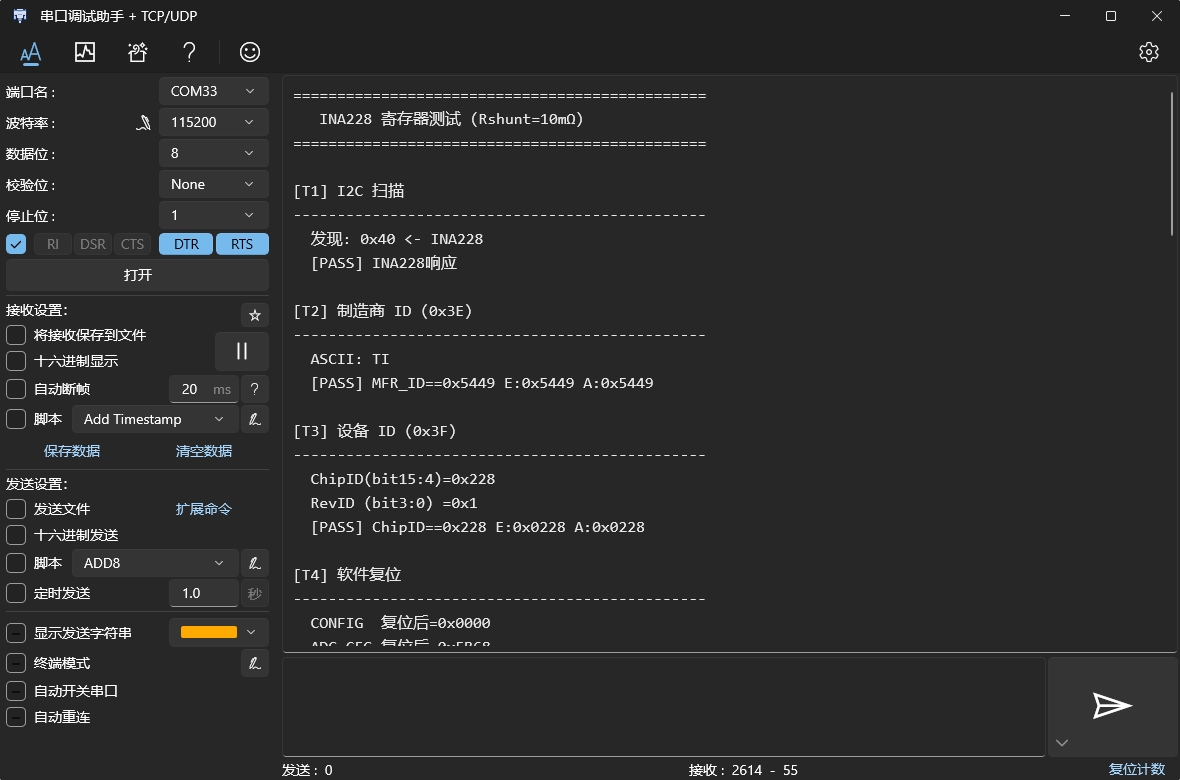

通过串口调试助手可以看到完整的 T1～T9 寄存器验证过程：

初始化与寄存器验证阶段：I2C 扫描发现 0x40 地址，制造商 ID 返回 ASCII "TI"，设备 ChipID 正确读取为 0x228，软复位后寄存器恢复默认值，全部通过。

===============================================
   INA228 寄存器测试 (Rshunt=10mΩ)
===============================================

[T1] I2C 扫描
-----------------------------------------------
  发现: 0x40 <- INA228
  [PASS] INA228响应

[T2] 制造商 ID (0x3E)
-----------------------------------------------
  ASCII: TI
  [PASS] MFR_ID==0x5449 E:0x5449 A:0x5449

[T3] 设备 ID (0x3F)
-----------------------------------------------
  ChipID(bit15:4)=0x228
  RevID (bit3:0) =0x1
  [PASS] ChipID==0x228 E:0x0228 A:0x0228

[T4] 软件复位
-----------------------------------------------
  CONFIG  复位后=0x0000
  ADC_CFG 复位后=0xFB68
  [PASS] CONFIG==0x0000 E:0x0000 A:0x0000
  [PASS] ADC_CFG==0xFB68 E:0xFB68 A:0xFB68

[T5] SHUNT_CAL 读写 (0x02)
-----------------------------------------------
  W:0x0000 R:0x0000 OK
  W:0x1234 R:0x1234 OK
  W:0x5678 R:0x5678 OK
  W:0x7FFF R:0x7FFF OK
  [PASS] SHUNT_CAL多值

[T6] 告警寄存器读写
-----------------------------------------------
  注: 各寄存器按实际有效位掩码比较
  ==0x5449 W:0x5A5A R:0x5A5A mask:0x7FFF OK
  49 W:0x5678 R:0x5678 mask:0x7FFF OK
  SCII:  W:0x2BCD R:0x2BCD mask:0x7FFF OK
   W:0x4321 R:0x4321 mask:0x7FFF OK
   制造商 ID (0x3E) W:0x0F80 R:0x0F80 mask:0xFFF8 OK
   制造商 ID (0x3E) W:0x00FF R:0x00FF mask:0xFFFF OK
  [PASS] 告警寄存器全部(掩码后)

[T7] 实际测量 (Rshunt=10mΩ)
-----------------------------------------------
  SHUNT_CAL=13107  CURRENT_LSB=100uA
  VBUS  raw=0xE6  = 0.044 V
  VSHT  raw=0xFFFFC  = -1 nV
  CURR  raw=0xFFFFF  = 0.100 mA
  TEMP  raw=0xD18  = 16.3 C
  [PASS] VBUS范围[0~85V]
  [PASS] TEMP范围[-40~125C]
  [PASS] CURR范围[-5~5A]

[T8] DIAG_ALRT (0x0B)
-----------------------------------------------
  DIAG_ALRT = 0x0093
    bit15 ALATCH  = 0
    bit14 CNVR    = 0
    bit13 SLOWALT = 0
    bit12 APOL    = 0
    bit04 ENERGYOF = 1
    bit03 CHARGEOF = 0
    bit02 MATHOF  = 0
    bit01 reserved = 1
    bit00 MEMSTAT = 1
  [PASS] MEMSTAT==1 E:0x0001 A:0x0001

[T9] 稳定性 (8次MFR_ID)
-----------------------------------------------
  0x5449 0x5449 0x5449 0x5449 0x5449 0x5449 0x5449 0x5449
  [PASS] 8次一致且正确

===============================================
                  测试汇总
===============================================
  通过: 12
  失败: 0
  >>> 全部通过! INA228 工作正常 <<<
===============================================

实时测量与 ALERT 触发阶段：接入 12V/1A 负载后读数正常，调节负载使电流超过告警阈值后 ALERT 引脚触发，串口打印告警类型，负载恢复后 ALERT 自动释放，体现了硬件滞回特性的稳定消抖：

[LIVE] VBUS=11.996V I_reg=1002mA T=16.3C
[LIVE] VBUS=11.991V I_reg=2001mA T=16.5C
[LIVE] VBUS=11.988V I_reg=3005mA T=16.8C
!! HARDWARE ALERT TRIGGERED !!
  DIAG_ALRT = 0x0093
[LIVE] VBUS=11.994V I_reg=1003mA T=16.7C  ← 负载恢复，ALERT自动释放

六、心得体会

本次项目虽然是一个电流/功率监测模块的设计，但在软硬件结合的完整闭环中，我收获了极其宝贵的实战经验。

第一，精密模拟采样电路中，布局即设计。 在画板阶段，为分流电阻实施开尔文四端接法是本次硬件设计最核心的决策。理论分析很简单：0.1Ω 的分流电阻配合 20 位 ADC，最小可分辨的分压约为 300nV 量级，而一段 2mm 的 0.5mm 宽铜箔走线寄生阻抗即可达 1mΩ 以上。若感测线与大电流通道共走，3A 电流下就会引入 3mV 系统误差，直接淹没有效信号。这种在细节处见真章的布局规范，比单纯连通线路更有工程价值。

第二，仔细研读 Datasheet 能少走很多弯路。 INA228 的 ALERT 引脚为开漏输出的限制、SHUNT_CAL 软复位后须重新写入的要求、以及 20 位寄存器读取后必须右移 4 位并做有符号扩展的位域规范，都是写在手册角落里的关键信息。我最初想当然地沿用推挽输出传感器的调试习惯，在 ALERT 触发极性和寄存器读数符号处理上均踩了坑，查阅数据手册对应章节后问题迎刃而解。

第三，培养了从零手写芯片驱动的能力。 由于目前尚无覆盖 INA228 全功能的成熟 Arduino 库，本项目完整实现了 I2C 基础读写、20 位/24 位寄存器解析、SHUNT_CAL 校准值计算、ALERT 阈值寄存器配置与中断响应的全套驱动代码。这让我对芯片寄存器层面的运作机制有了深入理解，极大提升了底层驱动开发的自信心。

总体而言，这次项目让我完整经历了一个功率监测模块从原理图、精密 PCB 布局到底层寄存器驱动开发与全链路调试的完整过程。最后再次感谢 Digikey 和硬禾科技联合举办的 2026 Make Blocks 第二季活动，祝硬禾的活动越办越好！
