一、所选任务与模块硬件、功能介绍

1. 设计任务

设计一款独立数字温度采集板，基于 1-Wire 单总线协议采集环境温度，通过标准排针接口向外输出数字信号，为 CH32V103 RISC-V 单片机控制系统提供温度数据源，满足嵌入式测温、环境监控基础采集需求。

2. 模块整体硬件组成

1. 温度采集单元：MAX31820MCR + 数字测温芯片，单总线 DQ 通信，3.3V 供电；搭配 4.7KΩ 上拉电阻满足 1-Wire 总线电平规范。
2. 电源滤波单元：100nF 陶瓷滤波电容，并联在 VCC 与 GND 之间，抑制电源纹波，稳定传感器供电。
3. 电源指示单元：绿色 LED+4.7K 限流电阻，上电常亮，直观判断模块供电是否正常。
4. 对外标准接口单元：4Pin 直插排针，定义DATA/GND/VCC三线，直接对接 MCU 开发板 IO 口。

3. 模块核心功能

1. 环境温度采集：在 + 10℃至 + 45℃温度区间内测量精度可达 ±0.5℃；在其完整 - 55℃至 + 125℃工作温度范围内，器件测量精度为 ±2.0℃，无需运放 / ADC 信号调理；
2. 1-Wire 数字单总线通信，仅占用 MCU1 个 GPIO 引脚即可读取温度；
3. 3.3V 单电压供电，兼容 CH32V/STM32 等主流 3.3V 内核单片机；
4. 上电电源指示灯，快速排查供电故障；
5. 标准化 2.54mm 间距排针，可杜邦线直连开发板，拓展性强；
6. 板载总线必备上拉电阻，外部 MCU 无需额外搭建外围电路。

二、模块设计思路、器件选型与系统框图

1. 整体设计思路

1. 通信方案选型：选用 1-Wire 单总线，相比 I2C/SPI 仅需 1 根信号线，硬件接线极简，适合单点测温场景；数字传感器无需 ADC、运放信号调理，简化 PCB 与代码开发。
2. 供电设计：统一 3.3V 供电，匹配 CH32V103 单片机 IO 电平标准，避免电平转换电路；增加 0.1uF 电源滤波电容，降低开关电源带来的电压噪声。
3. 故障可视化：增加电源 LED 指示，上电即可判断模块是否通电，减少调试接线排查时间。
4. 标准化输出：采用通用 2.54mm 间距 4Pin 排针，定义 VCC/GND/DATA 标准引脚，可直接与各类 MCU 开发板对接复用。
5. 可靠性优化：单总线 DQ 引脚板载 4.7K 上拉电阻，严格遵循 1-Wire 协议时序要求，杜绝通信异常、读不到传感器的问题。

2. 核心器件选型说明

3. 系统设计框图

三、原理图、PCB 设计介绍及特色说明

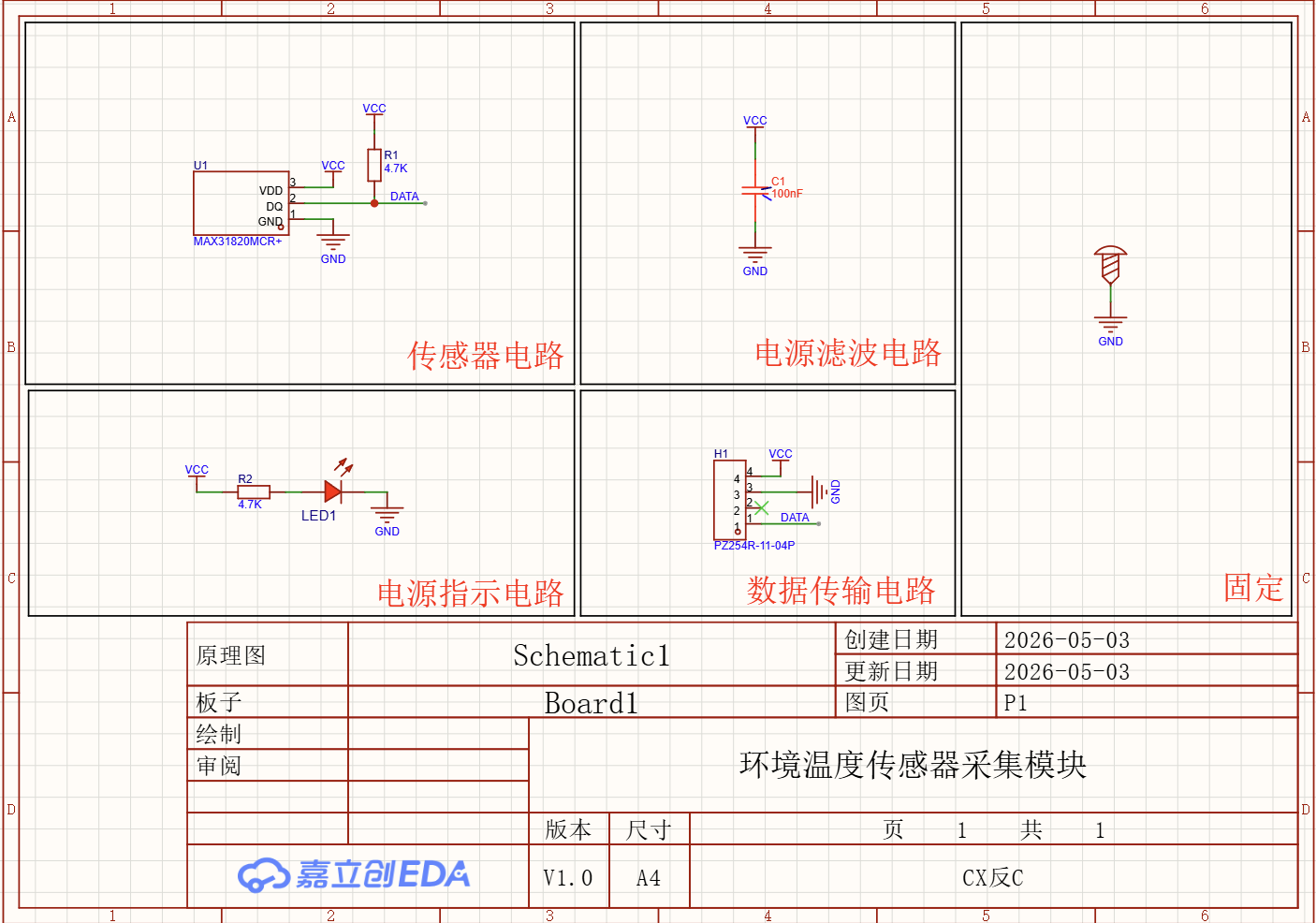

1. 原理图模块

原理图分为 5 个独立功能分区：

1. 传感器电路：MAX31820 VDD 接 VCC、GND 接地，DQ 引脚串联 4.7K 上拉电阻到 VCC，引出 DATA 信号线至对外接口；严格遵循单总线硬件规范。
2. 电源滤波电路：100nF 电容跨接 VCC、GND，全局电源去耦，抑制干扰。
3. 电源指示电路：VCC→4.7K 电阻→LED→GND，上电恒亮，供电故障快速识别。
4. 数据传输接口电路：4Pin 标准排针，引脚定义：1-DATA、2-GND、3 - 空、4-VCC，预留冗余引脚方便后续拓展。

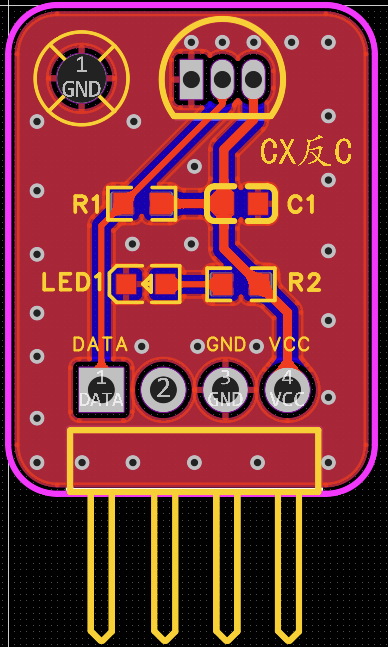

2. PCB 设计介绍

PCB 采用双面板设计，布局紧凑合理，兼顾布线、安装和电磁兼容性。

PCB 设计要点：

• 电源与地走线采用加粗处理，降低压降和线路阻抗，保证供电稳定性；
• 传感器数据信号线尽量短且直，减少信号反射和干扰；
• 电源滤波电容紧邻传感器电源引脚放置，提升滤波效果；
• 预留固定螺丝孔，适配不同安装场景；
• 接口排针布局在板边，方便外部接线，同时丝印清晰标注 VCC、GND、DATA 引脚，避免接线错误。

3. 模块设计特色

1. 一体化外围电路：板载单总线必需 4.7K 上拉电阻，MCU 端无需额外搭建硬件，即插即用；
2. 供电可视化：自带电源指示灯，无需万用表即可判断供电故障；
3. 低干扰电源设计：独立电源滤波电容 + 完整 GND 铺铜，抑制电源噪声，测温数值稳定无跳变；
4. 标准化通用接口：2.54mm 间距三线输出，兼容 CH32V/STM32/ESP32 等绝大多数单片机开发板；
5. 极简硬件体积：贴片器件布局紧凑，双层板成本低，便于批量制作与设备内嵌；
6. 3.3V 专属设计：全程 3.3V 电平，不存在 5V/3.3V 电平冲突，直接对接 RISC-V 内核 CH32V103。

四、调试软件、关键代码片段说明

1. 调试平台与工具介绍

1. 开发软件：MounRiver Studio V2（CH32V 系列 RISC-V 单片机专用 IDE）；
2. 底层库：WCH 官方 CH32V103 标准外设库（GPIO、SysTick 延时、debug 串口驱动）；
3. 调试硬件：CH32V103R8T6 最小系统板、USB 转串口模块、4Pin 杜邦线、本温度采集模块；
4. 上位机工具：串口调试助手（波特率 115200），用于实时查看采集温度。

2. 软件整体流程

1. 系统初始化：中断分组、系统时钟、SysTick 延时、串口打印初始化；
2. 单总线 GPIO 初始化（PA0 推挽输出，总线默认高电平）；
3. 循环执行测温流程：总线复位→发送启动转换指令→延时等待转换完成→读取寄存器→温度换算；
4. 整数拆分打印温度（规避 GCC 浮点打印空白问题），1 秒刷新一次采集数据。

3. 关键代码片段及注释

（1）单总线复位核心时序（通信基础）

uint8_t OW_Reset(void)
{
    uint8_t ack = 0;
    OW_SetOut_PP();    // PA0设为推挽输出
    OW_LOW;
    Delay_Us(480);     // 拉低480us，标准单总线复位脉冲

    OW_HIGH;
    Delay_Us(60);      // 释放总线，等待传感器应答脉冲

    OW_SetIn_PU();     // 切换为上拉输入，读取应答
    ack = OW_READ;
    Delay_Us(420);
    return (ack == 0) ? 1 : 0; // 返回1=检测到MAX31820
}

说明：复位是单总线通信基础，时序误差超过 20us 会导致 MCU 无法识别传感器。

（2）MAX31820 温度读取与正确换算函数

int16_t MAX31820_ReadTemp(void)
{
    uint8_t buf[2];
    int16_t raw_temp;
    if(!OW_Reset()) return -999; // 复位失败返回故障标识

    OW_WriteByte(0xCC);    // 跳过ROM指令（单传感器专用）
    OW_WriteByte(0x44);    // 启动温度转换
    Delay_Ms(750);         // 等待最大转换时长750ms

    OW_Reset();
    OW_WriteByte(0xCC);
    OW_WriteByte(0xBE);    // 读取温度寄存器

    buf[0] = OW_ReadByte(); // 温度低8位
    buf[1] = OW_ReadByte(); // 温度高8位
    raw_temp = (buf[1] << 8) | buf[0];

    // 换算公式：原始值/16得到摄氏度，放大10倍输出整数，避开浮点运算
    return raw_temp * 10 / 16;
}

说明：MAX31820 每 1LSB 代表 0.0625℃（1/16），原始寄存器数值直接除以 16 为真实温度，放大 10 倍用整数存储，解决串口浮点打印空白、编译浮点库配置繁琐的问题。

（3）主循环采集与打印代码

while(1)
{
    int16_t temp_val = MAX31820_ReadTemp();
    if(temp_val == -999)
    {
        printf("错误：未检测到MAX31820传感器，请检查接线/上拉电阻\r\n");
    }
    else
    {
        int16_t temp_int = temp_val / 10;    // 温度整数部分
        int16_t temp_dec = temp_val % 10;     // 温度小数部分
        printf("温度 = %d.%d ℃, 原始寄存器值=%d\r\n", temp_int, temp_dec, temp_val);
    }
    Delay_Ms(1000); // 1秒采集一次
}

说明：采用整数拆分打印，无需配置编译器浮点 printf 参数，兼容性更强，串口无空白输出。

五、模块调通功能展示与配套硬件工具

1. 测试配套硬件清单

1. 主控：CH32V103R8T6 最小系统开发板；
2. 采集板：本次自主设计 MAX31820 温度传感器模块；
3. 连接线：2.54mm 杜邦线 3 根（VCC/GND/DATA）；
4. 通信工具：CHLink调速工具；
5. 供电：3.3V 直流电源（开发板自带 LDO 输出）；
6. 上位机：电脑 + 串口调试助手。

2. 实物连接方式

1. 温度模块 VCC → CH32V103 开发板 3.3V；
2. 温度模块 GND → CH32V103 开发板 GND；
3. 温度模块 DATA → CH32V103 PA0 引脚；
4. 开发板 PA9 TX 引脚接 CHLink RX，连接电脑查看打印数据。

3. 功能调通效果

1. 上电后模块绿色电源 LED 常亮，代表供电正常；
2. 串口调试助手波特率 115200，持续每秒打印当前环境温度；

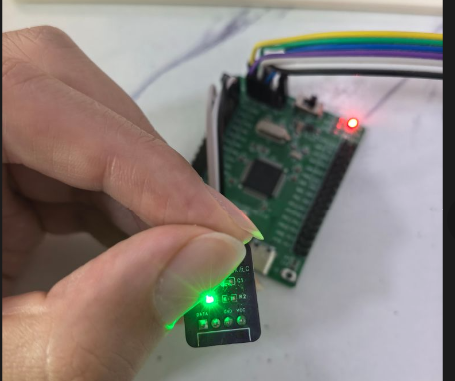

3. 手捏住 MAX31820 芯片，温度数值平稳上升，无跳变、无乱码；
4. 断开 DATA 线时，串口持续打印未检测传感器报错信息，故障识别正常。

串口正常输出：

手动触摸温度模块，温度上升

串口打印数据：

六、设计心得体会

• 电平匹配是嵌入式基础：本模块全程 3.3V 设计，完美适配 CH32V RISC-V 单片机，若混用 5V 供电会直接烧毁 MAX31820，硬件设计前必须确认主控 IO 电压域。
• 软件适配简化调试难度：最初使用浮点%.2f打印温度，MRS GCC 编译器默认不支持浮点格式化，出现串口空白；改用整数拆分打印后无需修改编译参数，调试效率大幅提升。
• 标准化接口降低复用成本：统一 2.54mm 排针定义 VCC/GND/DATA 三线，后续更换 STM32、ESP32 主控时，硬件、代码仅需修改 IO 引脚定义即可直接复用模块。
