一、项目概述

1.1 项目背景

步进电机作为精确运动控制的核心执行器件，广泛应用于数控机床、3D打印、机器人关节、自动化设备等领域。与直流电机不同，步进电机通过接收脉冲信号进行角度精确控制，无需编码器反馈即可实现开环位置控制，具有控制简单、定位准确、成本低廉等优点。然而，步进电机的驱动控制具有一定的技术门槛。直接用微控制器IO口无法提供步进电机所需的驱动电流，必须借助专用驱动器进行功率放大。此外，低转速时的力矩波动、高转速时的失步问题、换向时的反向电动势等，都是驱动设计必须考虑的关键因素。本次设计的目标属于工业控制中的电机控制任务。

1.2 项目目标

本项目设计并实现一款基于DRV8834双H桥驱动器的智能步进电机控制器，主要目标如下：

设计完整的DRV8834驱动电路，包括原理图和PCB

实现稳定的步进电机速度控制，支持多档调速

解决步进电机的预激磁启动问题

实现电机安全换向机制，保护驱动器安全

开发友好的用户界面，实时显示运行状态

1.3 主要技术指标

二、DRV8834驱动器详解

2.1 DRV8834芯片特性

DRV8834是TI公司生产的一款低电压双H桥驱动器，专为步进电机和直流电机驱动设计。该芯片采用QFN-16封装（4mm×4mm），集成了完整的驱动电路，仅需少量外围元件即可工作。

主要特性：

DRV8834内部包含两个H桥，每个H桥由4个MOSFET组成，可独立驱动一个两相步进电机的一相绕组。芯片内置电流检测电阻和斩波放大器，支持恒流斩波控制，有效降低电机发热。

2.2 STEP/DIR接口工作原理

DRV8834采用标准的STEP/DIR（脉冲/方向）接口，这是步进电机领域最通用的控制方式。

DIR引脚：方向控制输入

DIR = 0：电机顺时针旋转

DIR = 1：电机逆时针旋转

内部通过斯密特触发器进行消抖

STEP引脚：脉冲输入

每个上升沿触发一步旋转

脉冲频率决定电机转速

脉冲数量决定旋转角度

支持高达250kHz的脉冲频率

时序要求：

STEP脉冲宽度最小1μs

DIR信号需在STEP脉冲前至少200ns建立

两信号均支持3.3V/5V逻辑电平

2.3 细分驱动技术

2.3.1 细分原理

传统整步驱动模式下，步进电机每次接收一个脉冲转动一个完整步距角（如1.8°）。这种方式虽然控制简单，但存在以下问题：

低转速时振动和噪音明显

容易出现共振现象

定位精度受步距角限制

细分驱动技术通过正弦波电流驱动两个绕组，使转子在两个整步之间平稳停顿在任意位置。1/16细分意味着将一个整步分成16个小步，角度分辨率为1.8°/16=0.1125°。

2.3.2 两相步进电机磁场分析

两相步进电机的转子位置由定子磁场方向决定。以42步进电机为例：

每相绕组独立通电产生磁场

A相磁场与B相磁场相差90°电角度

合成磁场方向决定转子位置

细分模式原理：

通过精确控制两相电流的比例，可以使合成磁场停留在任意角度。例如1/16细分时，每个STEP脉冲仅使磁场转动11.25°，电机转子随之转动相应角度，实现平滑运动。

本设计选用1/16细分，1/16细分在运动平滑性和控制精度之间取得良好平衡，同时不会对ESP32的PWM输出造成过大负担。

三、硬件电路设计

系统总体架构

步进驱动板原理图设计

引脚连接定义

控制信号接口

PCB布局

PCB效果如下：

四、软件测试

软件流程图

软件测试有一些关键算法，比如预激磁启动技术，进电机静止时突然施加高频脉冲，转子无初始力矩，容易失步。启动前先发送低频预激磁脉冲，建立初始磁场定位转子，代码如下：

PREEXCITE_FREQ = 200      # 预激磁频率(Hz)
PREEXCITE_PULSES = 10     # 预激磁脉冲数
PREEXCITE_DELAY = 5        # 脉冲间隔(ms)

def start_motor_with_preexcite():
    enable_pin.value(0)           # 使能电机
    direction_pin.value(motor_direction)

    # 预激磁阶段
    pwm_freq(PREEXCITE_FREQ)
    pwm_on()
    sleep_ms(PREEXCITE_DELAY * PREEXCITE_PULSES)
    pwm_off()

    # 切换到目标频率
    pwm_freq(SPEED_LEVELS[target_speed_level - 1])
    pwm_on()

安全换向技术，主要解决高速运行时直接切换方向，反向电动势+电流突变可能损坏驱动器，代码如下：

def change_direction_safe(new_dir):
    if motor_direction == new_dir:
        return

    motor_direction = new_dir

    if motor_running:
        # 1. 减速至最低速
        while current_freq > SPEED_LEVELS[0]:
            current_freq -= RAMP_STEP_DOWN
            pwm_freq(current_freq)
            sleep_ms(RAMP_DELAY)

        # 2. 换向
        direction_pin.value(new_dir)
        sleep_ms(50)

        # 3. 重新加速
        while current_freq < get_target_freq():
            current_freq += RAMP_STEP_UP
            pwm_freq(current_freq)
            sleep_ms(RAMP_DELAY)
    else:
        direction_pin.value(new_dir)

速度渐变技术，避免速度突变对机械系统造成冲击，代码如下：

RAMP_STEP_UP = 100    # 升速每次递进频率(Hz)
RAMP_STEP_DOWN = 150  # 降速每次递进频率(Hz)
RAMP_DELAY = 20       # 递进间隔(ms)

def adjust_frequency():
    target = get_target_freq()

    if current_freq < target:
        current_freq = min(current_freq + RAMP_STEP_UP, target)
    elif current_freq > target:
        current_freq = max(current_freq - RAMP_STEP_DOWN, target)

    pwm_freq(current_freq)

五、效果展示

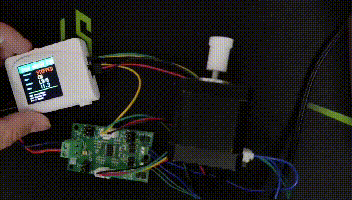

这里我们通过设备搭建测试系统：

正转与反转测试：

六、设计中遇到的难题与解决方案

在测试过程中我们遇到了一些问题，比如低转速起步失步、高速换向堵转等问题，这些问题也是上面主要驱动控制算法的由来。

七、心得体会
