任务介绍

本次设计任务是制作一款基于集成H桥芯片L298N的直流电机驱动模块。该模块旨在为小型直流有刷电机提供高电压、大电流的驱动能力，实现电机的正转、反转、停止以及通过PWM信号进行调速。设计要求模块工作电压≥6V，并提供标准接口，便于与STM32、Arduino等MCU开发板连接，适用于机器人、智能小车、自动化设备等场景。

方案介绍

本设计方案以ST公司的L298N双全桥驱动芯片为核心，构建了一个功能完善、易于扩展的电机驱动模块。系统整体分为电源管理单元、功率驱动单元、接口控制单元和状态指示单元。

核心方案亮点：

1. 高电压大电流驱动：L298N芯片支持最高46V的工作电压和每通道2A（总4A）的峰值电流，能够驱动绝大多数小型直流电机及步进电机。
2. 灵活的供电路径：设计了两种供电模式：
3. • 外部逻辑供电：若驱动电压低于7V，需从5V引脚外部提供逻辑电源。
   • 板载5V供电：若驱动电压高于7V，可通过P3接口使能板载的78M05稳压芯片，将驱动电压降压为5V供L298N逻辑部分使用。
3. 完善的保护与测试接口：
4. • 在输出端配置了8个续流二极管（D1-D8），用于吸收电机线圈产生的反电动势，有效保护L298N芯片不被击穿。
   • 在Sense A/B引脚处预留了电流测试端口（P5、P6），用户可以接入电流表或检流电阻，实现对电机运行电流的实时监测。
4. 直观的状态指示：板载2个电源指示灯（PWR_5V, VCC_POWER）和4个电机工作状态指示灯（LED1-LED4），能够直观反映模块的供电状态和电机控制信号的逻辑状态，极大地方便了使用和调试。

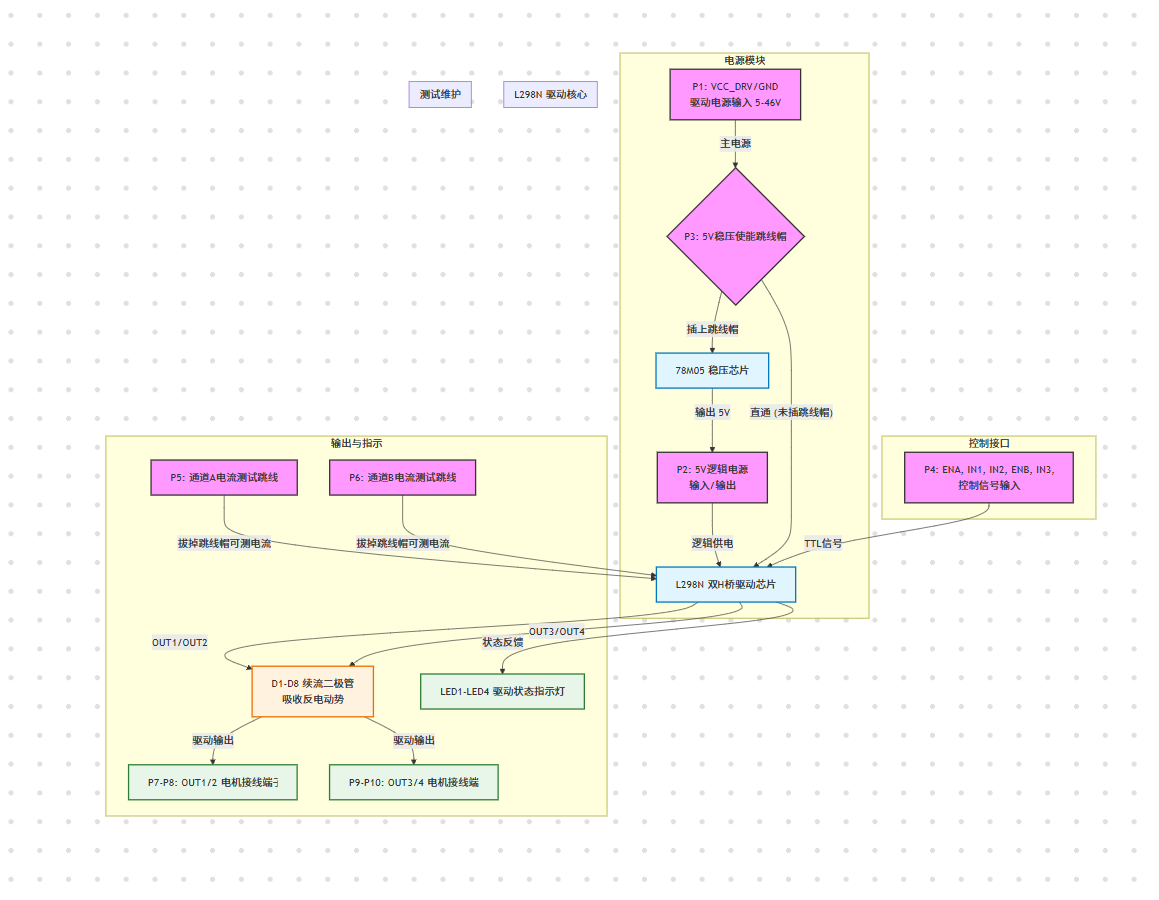

板上资源框图

模块介绍

L298N双全桥驱动芯片，该芯片内部集成了两个H桥，可以独立驱动两路直流电机或一路步进电机。并采用大容量接线端子承载电机和电源的输入输出。

78M05稳压芯片 DigiKey 链接78M05 Shenzhen Slkormicro Semicon Co., Ltd. | 稳压器 - 线性低压差（LDO）稳压器 | DigiKey

L298N 芯片 DigiKey 链接：L298N STMicroelectronics | 全桥、半桥（H 桥）驱动器 | DigiKey

原理图PCB介绍：

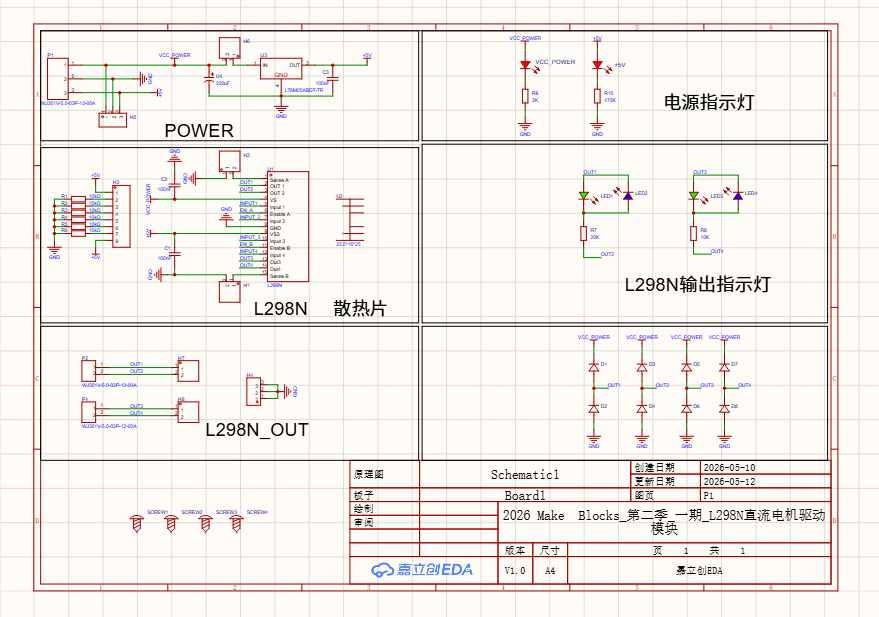

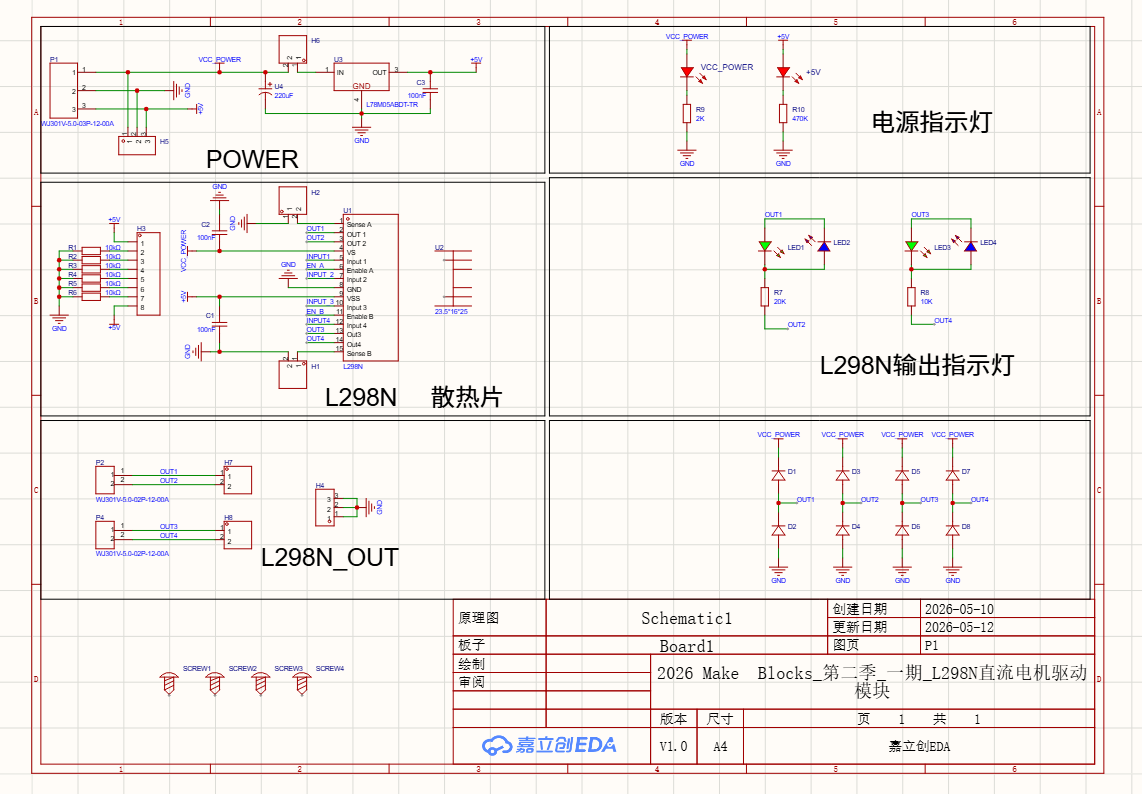

原理图

• 电源模块：具体说明P3跳线帽和P2接口如何配合实现两种供电模式。
• 控制模块：说明P4的控制信号（ENA, IN1-4）是如何直接连接到L298N芯片的。
• 输出模块：强调OUT1-4接线端子和续流二极管的布局。

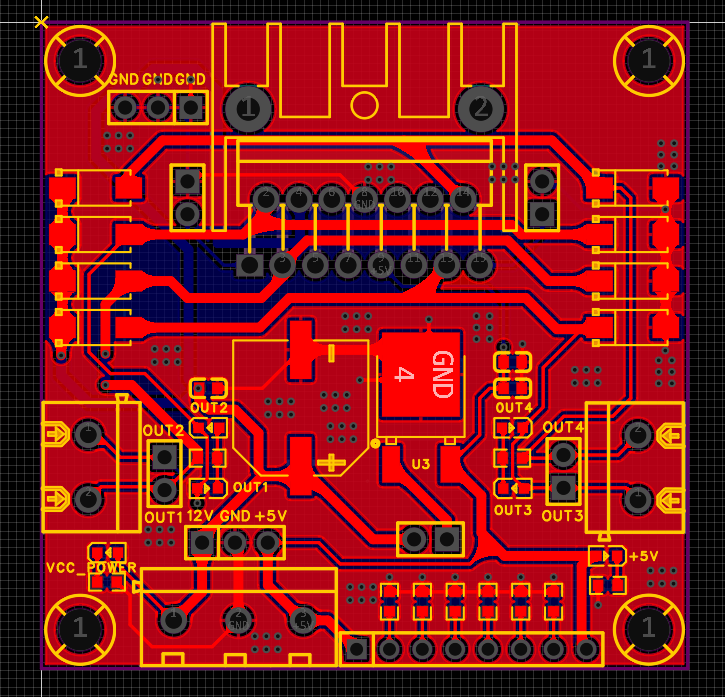

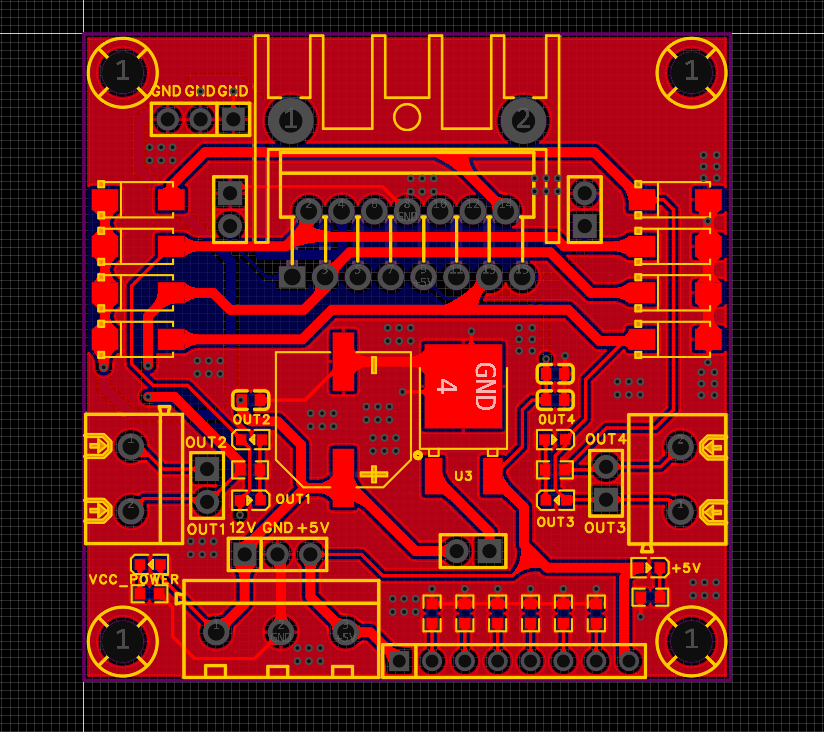

PCB顶层

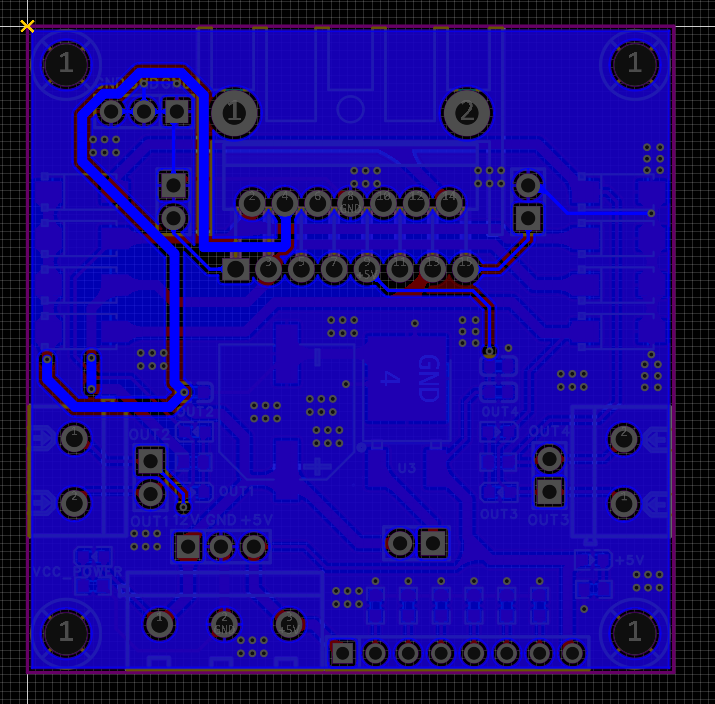

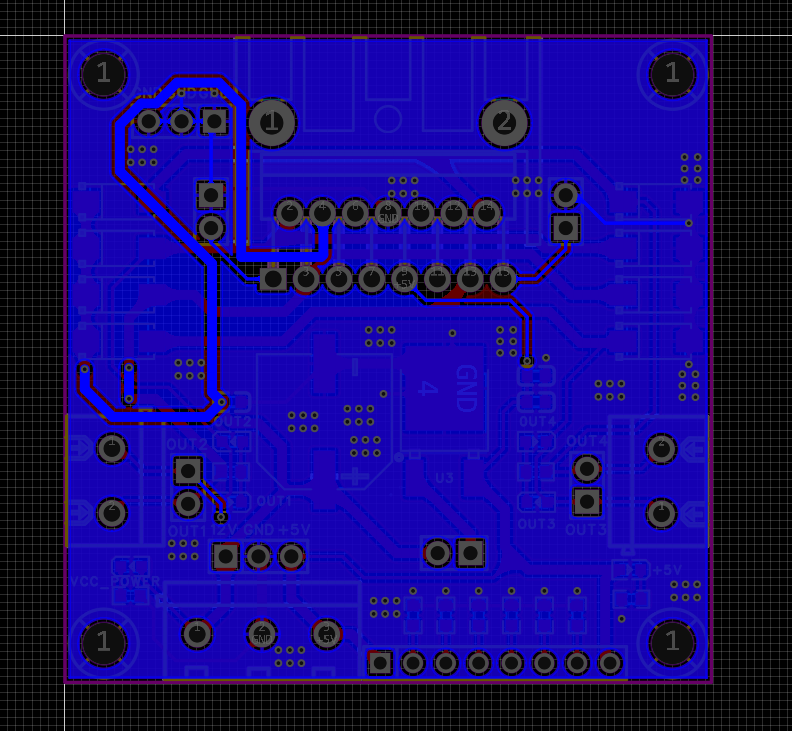

PCB底层

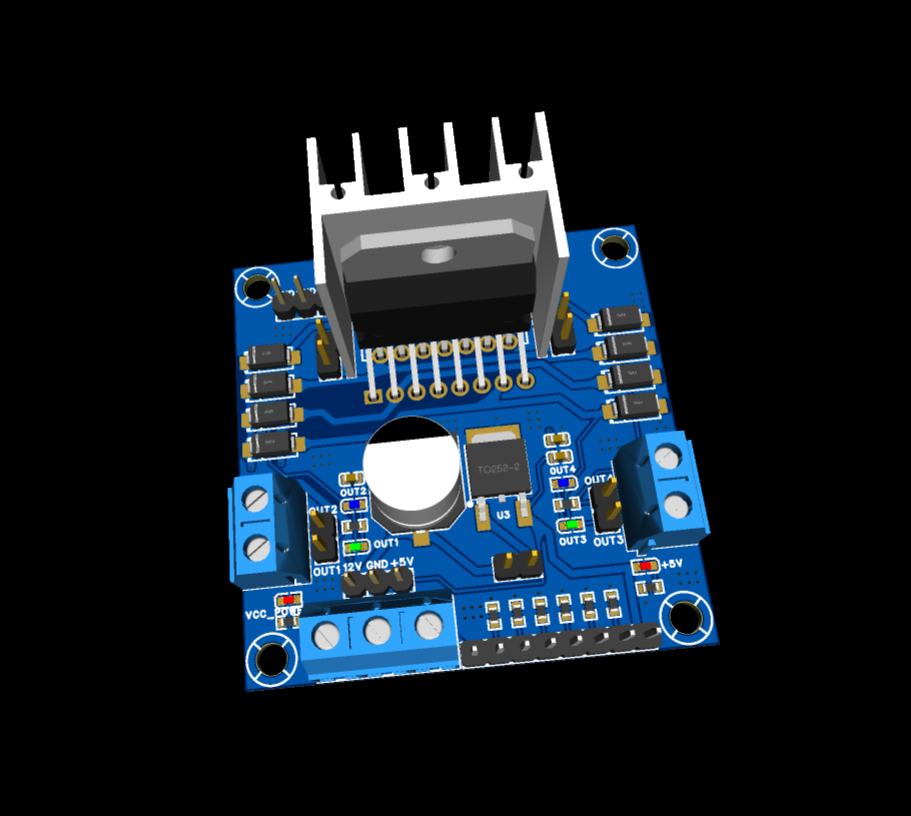

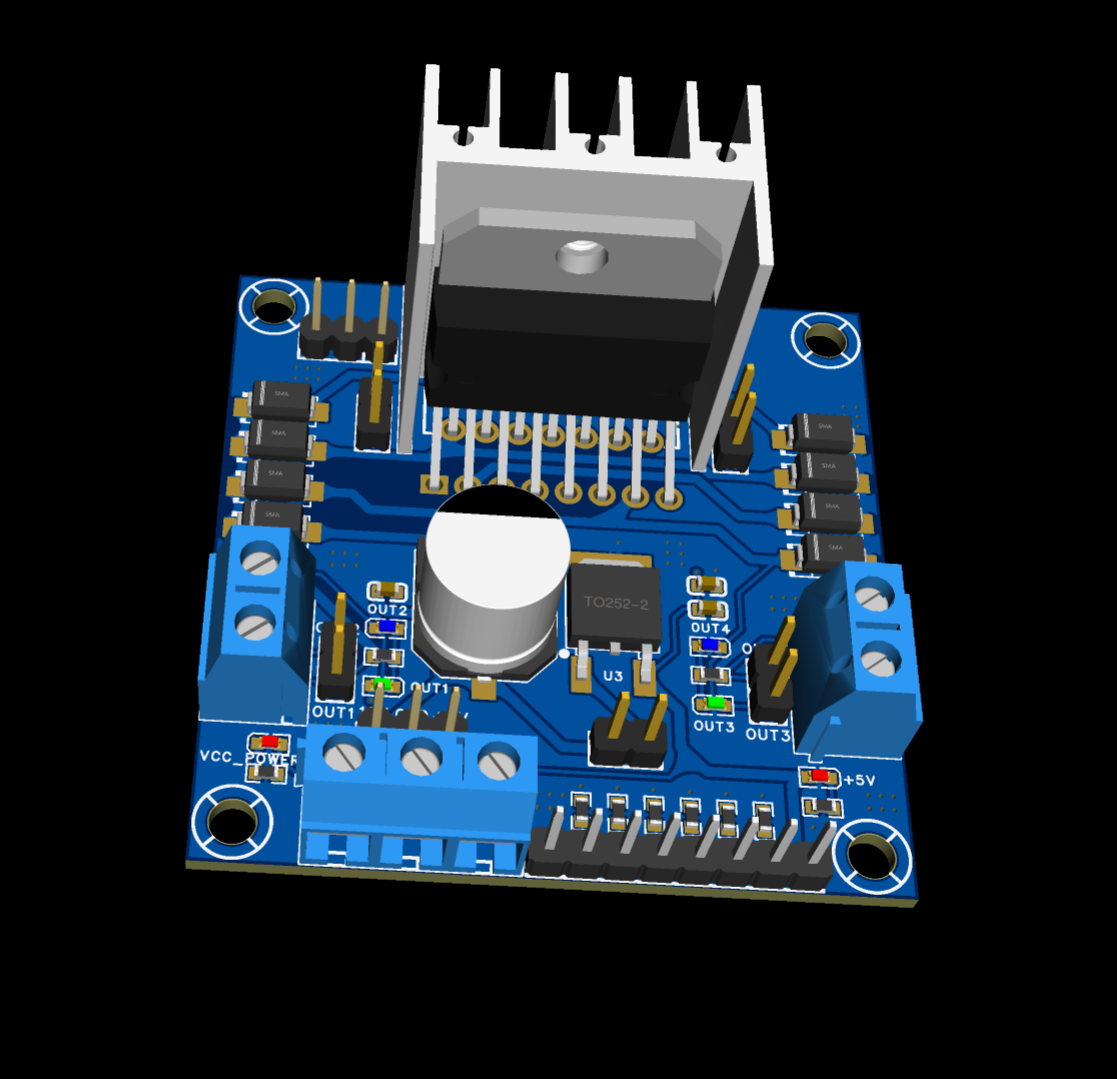

PCB3D视图

管脚定义

心得体会

本次L298N电机驱动模块的设计过程让我对功率电子和PCB布局有了更深刻的理解。从原理图的规划到器件的选型，再到PCB的布局布线，每一步都充满了挑战。

遇到的问题与解决方案：

1. 电源轨与信号处理：在设计初期，我意识到驱动大电流电机时，电源线上的噪声会严重影响控制信号。为此，我在原理图中采用了独立的逻辑地引脚，并在PCB布局中将大电流回路与弱信号回路进行了物理隔离，同时增加了电源滤波电容和TVS管，有效解决了干扰问题。
2. 散热管理：L298N在大电流（>1A）工作时会发热严重。在设计PCB时，我专门为芯片设计了大面积铜皮辅助散热，并增加了散热片位置。这种设计在实测中有效降低了芯片温度，保证了长时间稳定运行的可靠性。
3. 模块化接线：为了使模块更易于在现有系统中使用，我特别设计了P5/P6电流检测跳线和P3 5V稳压使能跳线。这种方式让用户可以方便地切换模块的工作模式，既满足了初学者简单使用的需求，也满足了高级用户进行电流测量的需要。

建议：在后续的升级迭代中，可以增加主板自带的光耦隔离，将控制信号与驱动信号进行完全电气隔离，以进一步提高模块在强干扰环境下的稳定性。此外，还可以考虑增加过流保护和过热保护电路，让模块更加安全可靠
