一：任务要求

设计一款步进电机驱动模块，使用集成驱动IC，支持STEP/DIR标准接口控制。

基本要求：

1.使用集成步进驱动IC

2.支持双极步进电机

3.STEP（脉冲）+ DIR（方向）标准控制接口

4.支持微步细分（至少1/16）

5.工作电压≥8V

6.散热设计合理

二：原理图部分

设计方案介绍

输入电压为DC12V ;

使用DRV8255驱动芯片，完成对步进电机的驱动设置，使用2.54间距的跳线帽完成对细分的选择。

输入端：使用一个隔离芯片PS2801进行控制端与驱动芯片之间的隔离。

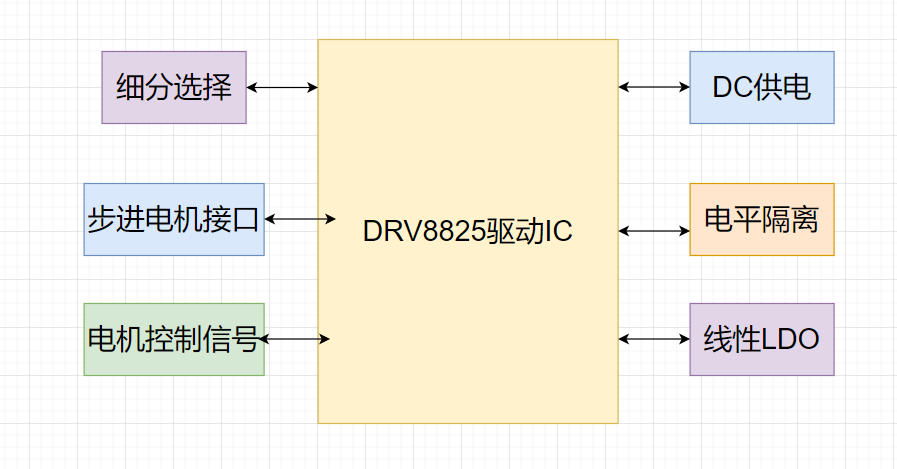

整机系统框图

引脚资源介绍：

2.1　DRV 8255 驱动IIC

DRV8825 是德州仪器（TI）出品的一款非常经典的步进电机驱动芯片。它因能实现高精度的 1/32 微步 驱动，而在3D打印机、数控机床（CNC）、机器人等对运动控制精度要求较高的领域被广泛使用

2.2　MC7805CDTRKG

7805是一款经典的+5V三端稳压芯片，因其电路简单、成本低廉且内置多重保护，在电子制作和各种电源设计中非常普遍

使用要点：

　输入电容：在输入端靠近芯片处接一个 0.33µF 的电容，有助于抑制高频纹波。

　输出电容：在输出端接一个 0.1µF 的电容，可以改善负载响应和稳定性。

　散热是关键：当输入电压较高或输出电流超过 500mA 时，必须加装散热片。芯片功耗≈(Vin - Vout) × I，压差越大、电流越大，发热越严重。

　输入电压不宜过高：虽然最高可达35V，但过高的输入会显著降低效率、导致芯片严重发热，甚至触发过热保护

2.3　PS2801芯片

PS2801 是瑞萨电子（原 NEC）的一款经典 晶体管输出光耦，以小型化、高隔离电压和高速开关为特点，在工业控制和电源隔离领域非常常见

设计的要点

输入限流：R1 用于限制 LED 电流，典型值 5-10mA。按 R1 = (Vin - Vf) / If 计算，其中 Vf≈1.2V。

输出上拉：RL 取值影响信号速度。阻值越小，速度越快，但功耗越大。典型值 2kΩ-10kΩ。

隔离：输入地和输出地必须完全分开，否则隔离失去意义。

2.4　主要物料清单

得捷购买连接：

DRV8825

https://www.digikey.cn/zh/products/detail/texas-instruments/DRV8825PWPR/2695909

MC7805CDTRKG

https://www.digikey.cn/zh/products/detail/onsemi/MC7805CDTRKG/921037

PS2801C-4-F3-A

https://www.digikey.cn/zh/products/detail/renesas-electronics-corporation/PS2801C-4-F3-A/9564630

三：原理图

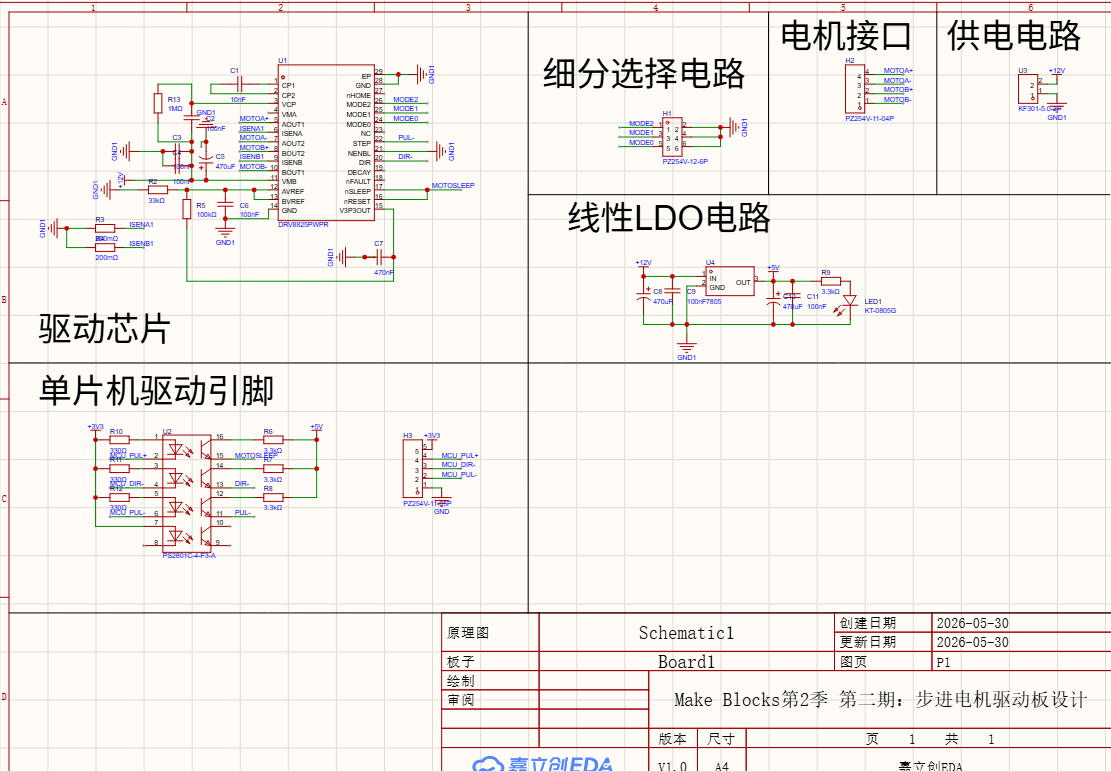

3.1 原理图图片

  核心功能模块介绍

  驱动芯片模块 (DRV8825)

核心器件：U1 芯片，型号为 DRV8825（高电流步进电机驱动芯片）。

功能：

  将单片机输入的弱电控制信号（脉冲、方向）转换为能够驱动电机的高电压、大电流功率信号。

  芯片外围连接了电流采样电阻（R2、R3），用于精确控制输出给电机的电流大小。

  VMA 和 VMB 是电机供电输入端，接入了电解电容（C2、C5）用于滤波和储能，防止电机转动时拉低电源电压。

  单片机驱动引脚模块 (光耦隔离)

核心器件：U2（型号 PS2801C-4F3-A），这是一个四通道光电耦合器。

功能：

  电气隔离：将控制端（单片机）与高压/大电流的驱动端（DRV8825）在物理上进行隔离。

  保护作用：防止电机工作时的电磁干扰（EMI）或反向高压烧毁单片机。

  隔离传输的三个关键信号：PUL（脉冲/速度信号）、DIR（方向信号）、MOTOSLEEP（使能/休眠信号）。右侧接线端子 H3 连接至外部单片机。

  细分选择电路

核心器件：排针 H1（MODE0, MODE1, MODE2）。

功能：

  通过跳线帽或开关改变这三个引脚的电平（高电平或接地）。

  用于配置步进电机的细分倍数（例如：全步、半步、1/4步、1/8步、1/16步或1/32步），细分越高，电机运行越平稳、精度越高。

  线性LDO电路 (电源转换)

核心器件：U4（型号 78M05 线性稳压器）。

功能：

  将输入的 +12V 高压降低并稳定输出为 +5V 纯净电压，为驱动芯片的数字逻辑部分以及光耦输出端供电。

  带有电源指示灯 LED1，亮起代表5V供电正常。

  供电电路 & 电机接口

供电输入：接线端子 U3（KF301），引入外部 +12V 直流主电源（通常为电机供电）。

电机接口：接线端子 H2（A+, A-, B+, B-），用于连接步进电机的两相四线引脚。

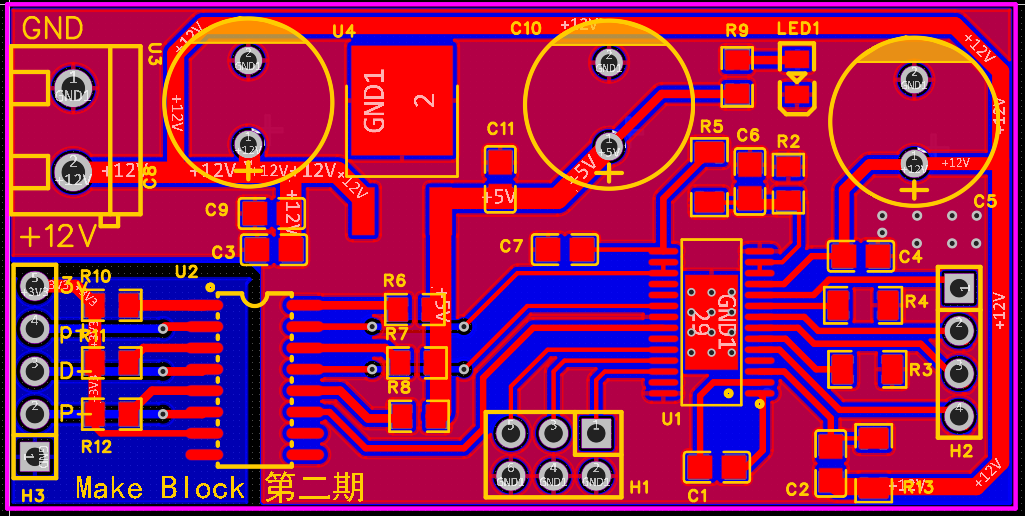

3.2 PCB 原理图

采用双面板设计方案，使用2.54间距接口对步进电机、驱动信号。

供电使用3.96间距的端子进行设计。

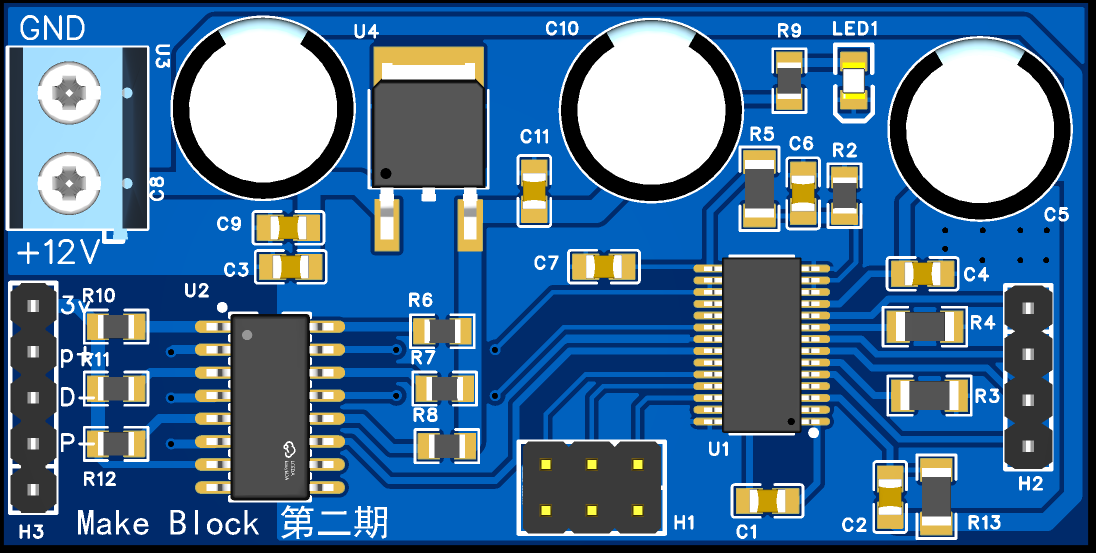

3.3 3D仿真图

PCB的3D效果图如上所示。

四：项目总结：

这是一份设计非常标准的隔离型步进电机驱动方案。它具备抗干扰能力强（光耦隔离）、驱动能力好（DRV8825支持高达32细分和约2.5A电流）、电源自给（自带12V转5V LDO）的特点，常用于3D打印机、数控机床（CNC）或自动化机械臂的关节控制。

五：心得体会

通过本次电子森林举办的活动，加深了对步进电机驱动芯片DRV8255的了解和实际操作的能力。通过两天的实际操作，通过对芯片资料

希望通过本次的活动，通过理论知识得学习，实际焊接电路板加深对步进电机的驱动有着自己的理解。

最后感谢电子森林平台和得捷公司联合举办的活动，在自己的学习、工作之余对电机的控制有了进一步的了解。
