任务介绍

本次任务属于Make Blocks第二期的任务，有很多的分任务进行选择，我们本次选择的是传感器采集板的设计，要求设计一款传感器采集板，能采集温度（或其他环境参数）并将数据通过数字接口输出，为后续控制系统提供数据源。

基本要求：

1. 至少包含一种温度传感器（数字或模拟）
2. 提供数字通信接口（I2C/SPI/1-Wire/ADC，至少一种）供MCU读取数据
3. 板载信号调理电路（如ADC参考电压、滤波电容等） - 使用数字传感器（如DS18B20、BME280）方案时可省略此项
4. 支持3.3V或5V供电
5. 提供标准接口，方便与MCU开发板连接

要求里面实际上就已经提供了可选择的温度传感器，我们直奔目标传感器BME280，不过没货了，只能换成BME690了。本次设计的主要思路是参考以前的设计，采用Grove的适配的接口。

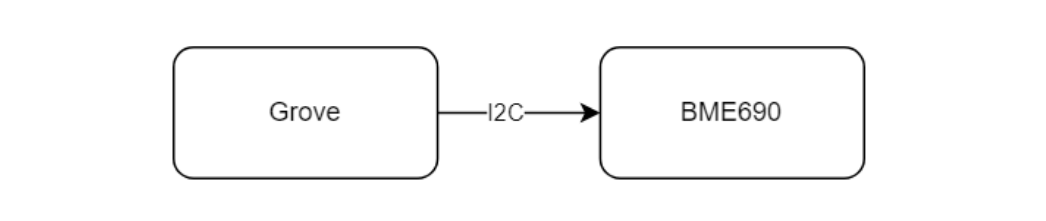

设计框图如下：

模块介绍

我们本次设计的是温度采集模块，主要接口参考Grove的适配的接口。BME690是博世推出的高精度四合一环境传感器，在温度测量方面表现尤为突出。其温度传感器采用先进的MEMS技术，测量范围覆盖-40℃至+85℃，可满足从极寒户外到高温工业环境的广泛需求。温度检测精度高达±0.5℃，分辨率达0.01℃，能精准捕捉细微温度变化，适用于对温控要求严苛的场景。传感器内置24位高分辨率ADC，配合博世专利的数字补偿算法，可有效消除环境干扰，确保温度数据长期稳定性。其快速响应特性（典型响应时间<1秒）使其能实时跟踪温度波动，在可穿戴设备中可精准监测人体体表温度变化，在智能家居中可实现室内温度的即时调控。此外，BME690温度传感器与气体、湿度、气压传感器共用数字接口，支持I2C/SPI双模式通信，在-40℃至+85℃全温范围内仍能保持低功耗运行（典型功耗仅3.6μA），是工业控制、医疗电子及消费电子领域温度监测的理想选择。

BME690芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/bosch-sensortec/BME690/25835543

原理图和PCB模块介绍

原理图

PCB

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

通信接口

心得体会
