任务介绍

本次大赛所选任务为基于 DRV8833 的双路直流电机驱动模块设计，该模块可作为嵌入式智能小车、运动控制平台的动力驱动单元，为双路直流电机提供正反转、PWM 调速驱动，适用于小型移动机器人、智能小车等场景开发。

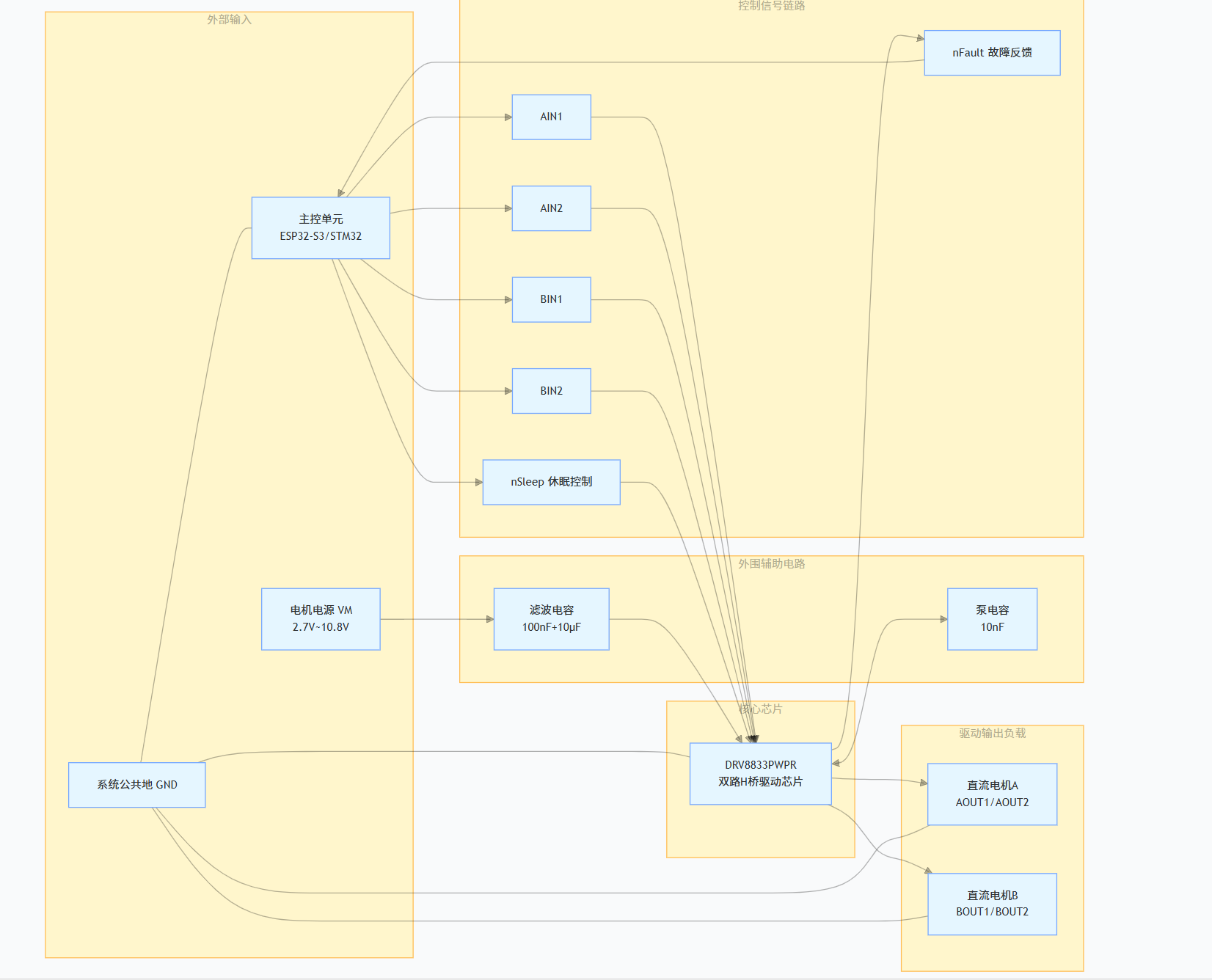

方案介绍

本设计以DRV8833PWPR 双路 H 桥电机驱动芯片为核心，搭建了一款集成电源滤波、电机驱动与故障检测功能的模块化驱动板。方案通过控制 AIN1/AIN2、BIN1/BIN2 信号，实现两路电机的正反转与转速调节；同时配置了电源滤波、泵电容、休眠控制与故障检测电路，保证驱动稳定可靠，可直接接入主控（如 ESP32-S3、STM32）与直流电机使用。

模块介绍

本次选用DRV8833PWPR 双路直流电机驱动芯片设计驱动模块，核心特性与应用场景如下：

• 芯片为 TI 出品的低电压、低功耗 H 桥驱动芯片，支持双路电机独立控制，单路最大驱动电流 1.5A，峰值电流 2A，可驱动小型直流减速电机，广泛应用于智能小车、玩具电机控制场景。
• 模块采用标准排针与接线端子接口，适配常见电机与主控板，可直接用于四驱 / 双驱小车、云台控制等项目开发。

DRV8833PWPR 芯片 DigiKey 链接：https://www.digikey.cn/zh/products/detail/texas-instruments/DRV8833PWPR/2743167?s=N4IgTCBcDaICICUBqAOFBmdAFA6lhIAugL5A

原理图和 PCB 模块介绍

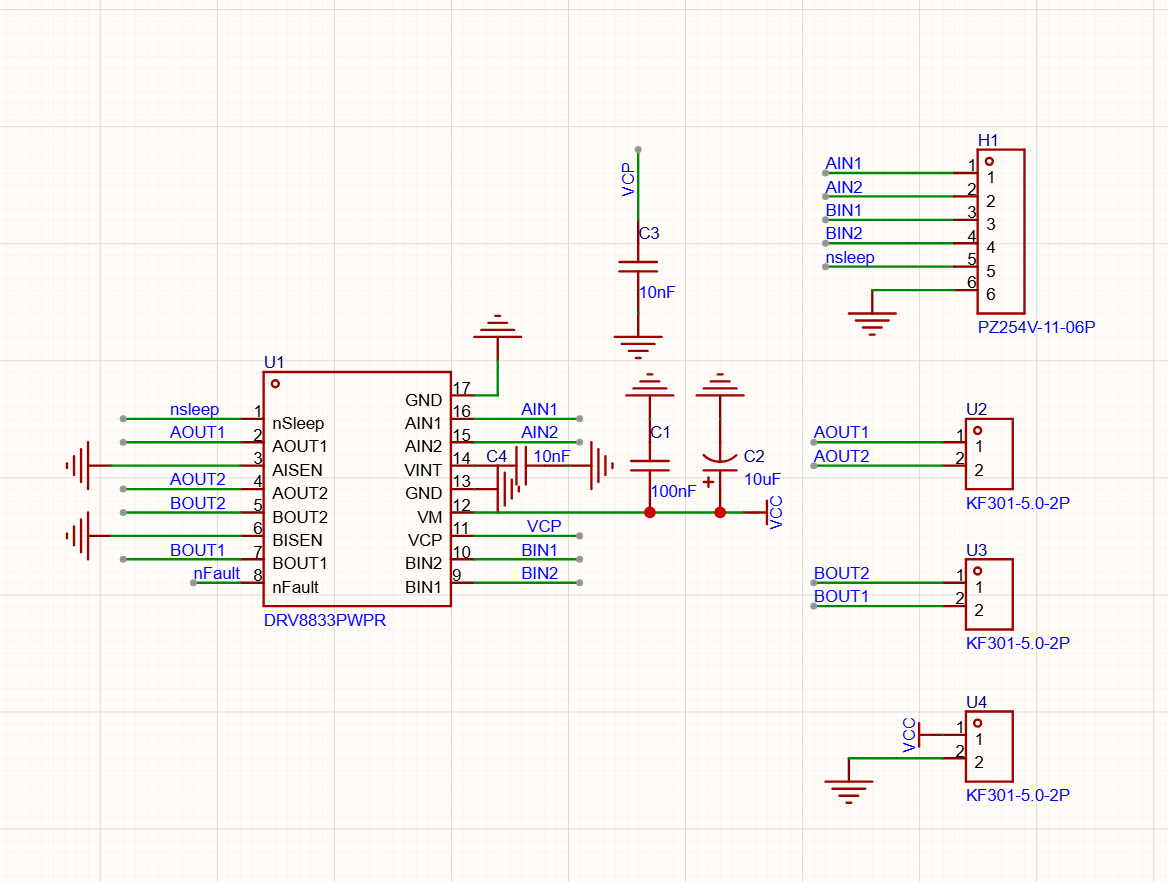

原理图

核心为 DRV8833PWPR 芯片及外围电路，关键设计如下：

1. 电源电路：VM 引脚为电机电源输入端，配置 100nF 去耦电容与 10μF 大容量滤波电容，抑制电源纹波，保证驱动芯片供电稳定；VCP 引脚配置 10nF 泵电容，为内部电荷泵提供工作条件，确保 H 桥驱动正常输出。
2. 控制信号接口：AIN1/AIN2、BIN1/BIN2 为两组电机的方向与调速控制引脚，通过标准排针引出，可直接连接主控 GPIO，支持高低电平控制方向、PWM 信号控制转速。
3. 输出接口：AOUT1/AOUT2、BOUT1/BOUT2 为两路电机输出端，通过 KF301-5.0 接线端子引出，方便连接直流电机，接线稳定可靠。
4. 功能控制引脚：nSleep 引脚可控制芯片休眠模式，降低闲置功耗；nFault 引脚可反馈过流、过温等故障状态，便于系统故障检测与保护。

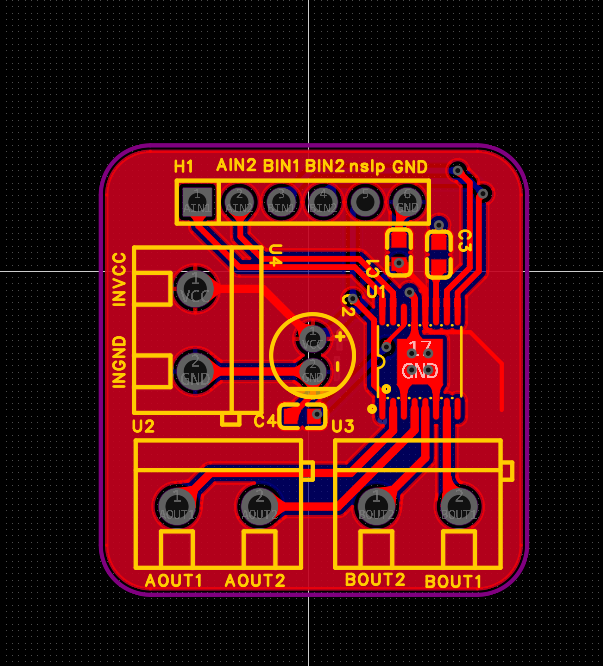

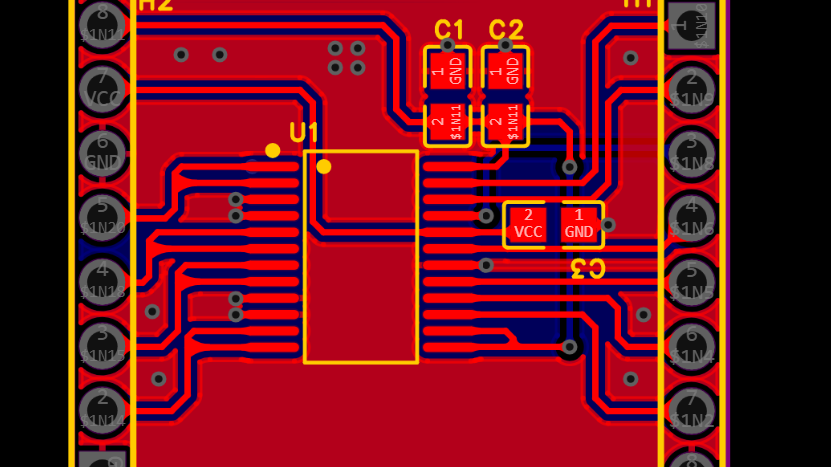

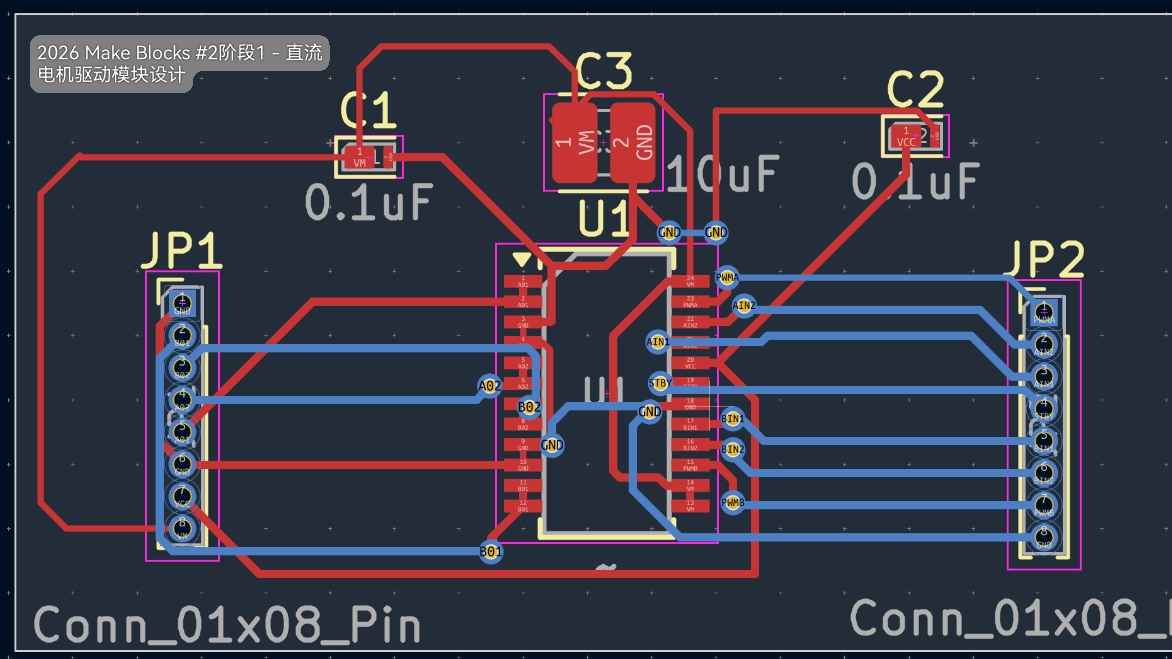

PCB

模块 PCB 设计遵循信号与电源分区布局原则，关键设计如下：

• 电源走线采用较宽铜箔，降低大电流下的压降与发热；控制信号走线短且直，减少信号干扰。
• 滤波电容靠近芯片电源引脚放置，最大化发挥去耦效果，提升电源稳定性。
• 接口布局清晰，控制信号排针与电机接线端子分区布置，避免接线交叉，便于调试与安装。
• 模块尺寸小巧，适配面包板与标准项目外壳，可直接集成到小型移动机器人项目中。

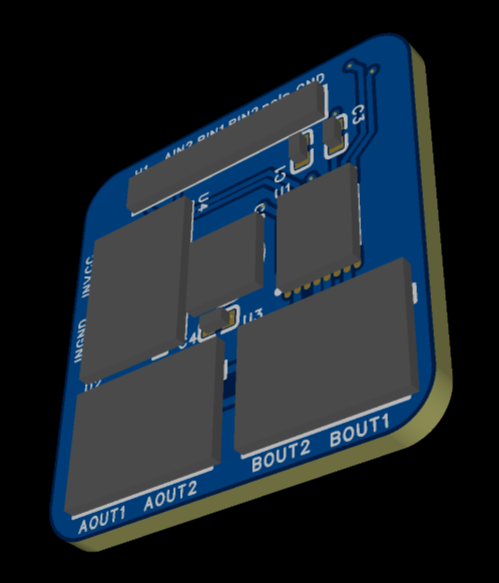

3D 效果图

模块采用紧凑的贴片与插件混合布局，所有元件高度控制在合理范围内，无突出部件，便于安装在小车底盘或狭小空间内；接线端子与排针采用标准间距设计，适配常见杜邦线与电机接线，插拔方便，无需额外焊接即可快速搭建系统。

模块主要性能指标和管脚定义

主要性能指标

表格

管脚定义

表格

心得体会

本次大赛中，我完成了基于 DRV8833 的双路电机驱动模块设计，深入掌握了 H 桥电机驱动芯片的工作原理、外围电路设计与 PCB 布局技巧。设计过程中，通过优化电源滤波、走线布局，解决了电机运转时的纹波干扰、驱动发热等问题，保证了模块驱动的稳定性与可靠性。

DRV8833 模块作为嵌入式项目的基础动力单元，其模块化设计思路也让我理解了标准化接口与可扩展性的重要性。后续可基于该模块，进一步开发智能小车、机械云台等项目，拓展模块的实际应用场景。本次设计提升了我对运动控制电路、电源设计与硬件调试的能力，为后续更复杂的嵌入式项目开发打下了坚实基础。
