一、所选任务介绍

本次任务为设计一款基于集成 H 桥驱动 IC 的小型直流有刷电机驱动模块，需实现电机正转、反转、停止及 PWM 调速功能，工作电压不低于 6V，同时提供标准接口，方便与 MCU 开发板连接，且核心器件需在 DigiKey 官网有稳定供货。

该模块主要面向小型直流电机的控制场景，例如智能小车、微型机器人等嵌入式系统中，为电机提供稳定、可靠的驱动信号，是实现运动控制的基础单元。

二、设计方案介绍

本模块以 TB6612FNG 为核心驱动芯片，采用单电源供电架构，输入侧预留标准排针接口，用于连接 MCU 的控制信号与系统电源；输出侧预留电机接口，直接与直流电机相连。

整体设计分为电源电路、驱动核心电路、控制接口电路与滤波电路四部分：

电源电路通过输入排针引入 6~12V 直流电源，经滤波电容滤除电源噪声后为芯片供电；

驱动核心电路由 TB6612FNG 内部的双路 H 桥实现电机的正 / 反转控制；

控制接口电路接收 MCU 输出的方向控制信号与 PWM 调速信号；

滤波电路则在电源与芯片引脚处配置去耦电容，提升模块工作稳定性。

整体方案无需搭建分立元件 H 桥，电路结构简洁，同时满足任务对功能与电压的全部要求。

三、设计的模块介绍（含主要芯片选择、功能、应用及DigiKey链接）

（一）核心芯片选择

本模块选用东芝 TB6612FNG 作为驱动核心，该芯片为双路 H 桥电机驱动 IC，单路最大输出电流可达 1.2A，峰值电流支持 3.2A，工作电压范围为 2.7~15V，完全满足任务中 “工作电压≥6V” 的要求，且在 DigiKey 官网有长期稳定供货（DigiKey 产品链接：https://www.digikey.com/en/products/detail/toshiba-semiconductor-and-storage/TB6612FNG-EL/4770676）。

（二）芯片功能与应用

TB6612FNG 内置双路独立 H 桥，可同时驱动两路直流电机，支持正转、反转、停止与制动模式，通过控制 IN1/IN2 引脚的电平组合即可实现方向控制，配合 PWM 信号输入可实现电机转速调节。

相比传统 L298N 驱动芯片，TB6612FNG 具有低导通内阻、低发热、高效率的优势，无需额外加装散热片即可稳定工作，更适合小型化模块设计。该芯片广泛应用于智能小车、机器人关节控制、玩具电机驱动等场景，是嵌入式直流电机驱动的常用器件。

（三）辅助电路设计

为保证芯片稳定工作，模块配置了必要的辅助电路：电源输入侧设置 10μF 电解电容与 100nF 陶瓷电容组成滤波网络，滤除电源纹波与高频噪声；芯片 VM（电机电源）与 VCC（逻辑电源）引脚处分别配置去耦电容，抑制芯片工作时产生的尖峰电流；同时预留了 STBY 待机控制引脚，可通过 MCU 控制芯片进入低功耗模式，满足不同场景的功耗需求。

四、原理图和 PCB 设计介绍

（一）原理图设计

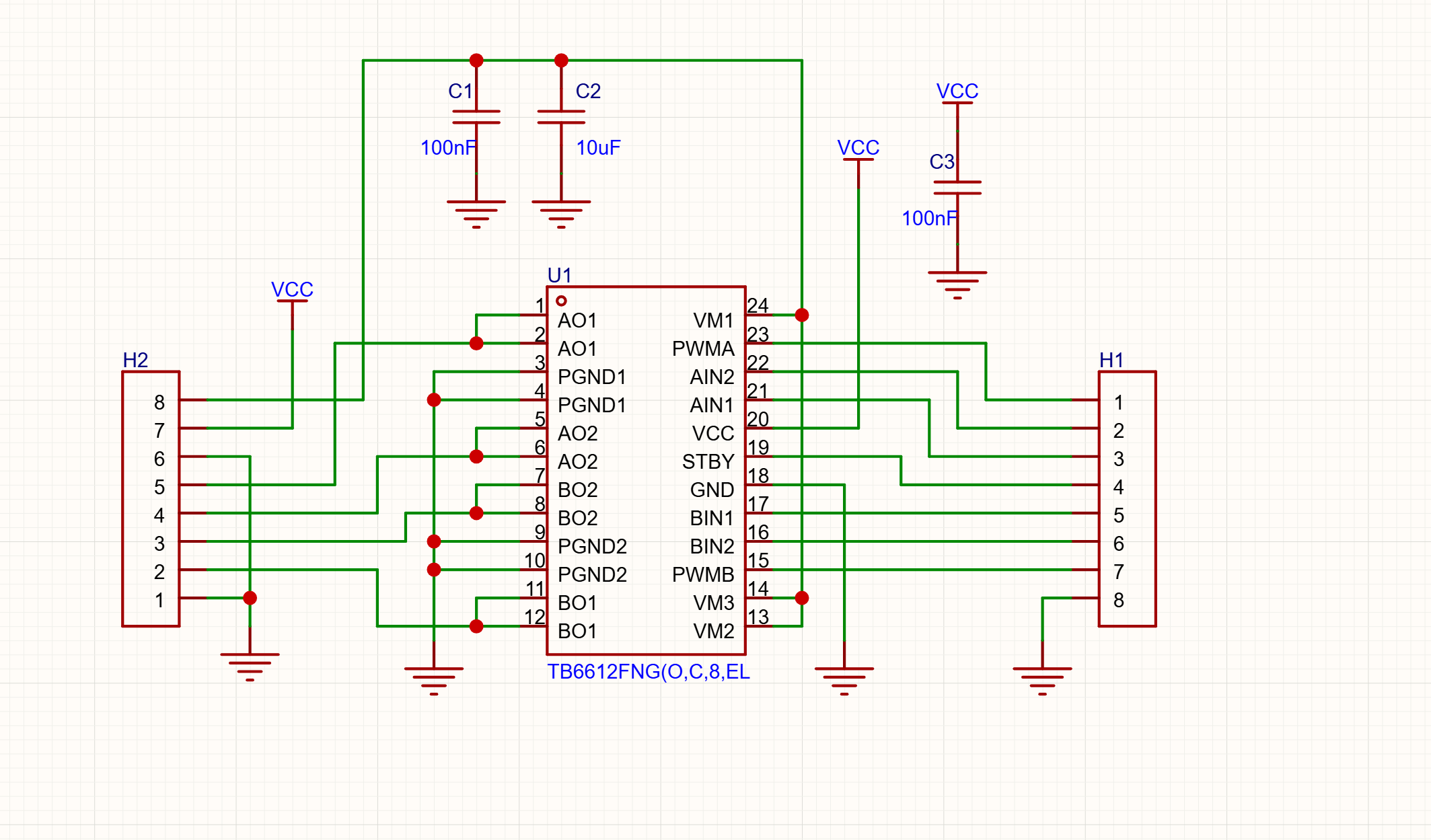

原理图以 TB6612FNG 为核心展开，主要包含以下部分：

1. 电源电路：H2 接口为电源与控制信号输入接口，VCC 引脚为芯片逻辑部分供电，VM 引脚为电机驱动部分供电，通过外部电源统一供电，简化电路设计；
2. 控制信号电路：H1 接口为电机控制信号接口，包含 AIN1/AIN2、BIN1/BIN2、PWMA/PWMB 等引脚，用于接收 MCU 的方向控制与 PWM 调速信号；
3. 电机接口电路：预留 AO1/AO2、BO1/BO2 引脚，直接连接两路直流电机；
4. 滤波电路：C1、C2 为 100nF 陶瓷电容，分别接在 IN1 与电源地之间，C3 为 100nF 陶瓷电容，接在 VCC 与地之间，实现去耦滤波；
5. 接地电路：所有 PGND 引脚与 GND 引脚统一接地，保证电路参考地稳定，避免地环路干扰。

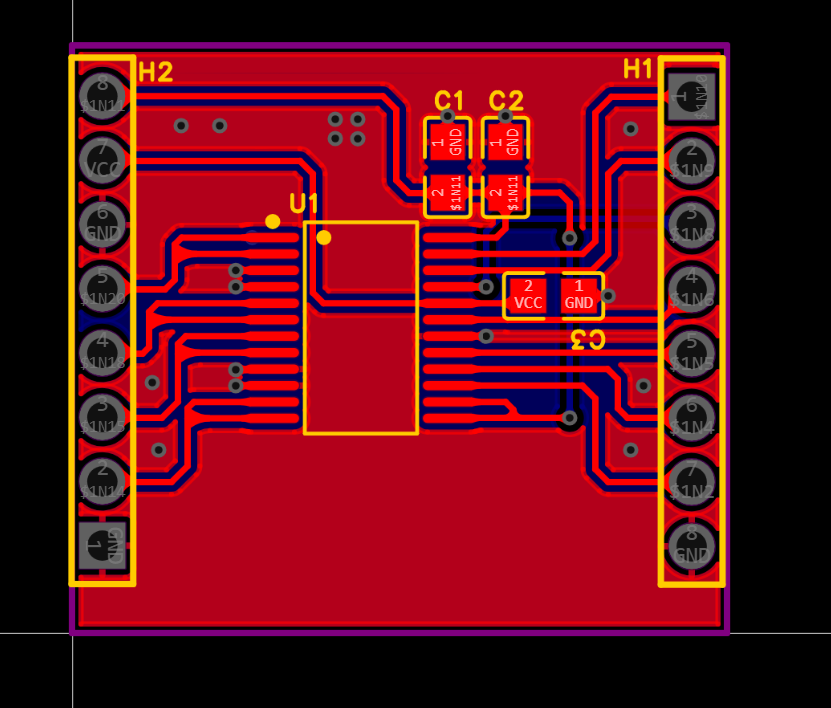

（二）PCB 设计

PCB 采用双层板设计，红色为顶层走线，蓝色为底层走线，整体布局遵循 “电源与信号分离、驱动回路短路径” 的原则：

1. 布局规划：核心芯片 U1 位于 PCB 中央，电源与控制信号接口 H2 布置在左侧，电机接口 H1 布置在右侧，减少信号走线交叉；滤波电容 C1、C2、C3 紧邻对应引脚放置，缩短去耦路径；
2. 走线设计：电机驱动回路（VM 到电机输出端）采用宽走线设计，降低大电流通过时的压降与发热；控制信号走线远离驱动回路，避免电磁干扰；电源与地采用大面积敷铜，提升电源稳定性；
3. 接口设计：两侧接口采用标准 2.54mm 间距排针，与通用 MCU 开发板（如 STM32 系列）接口兼容，方便直接插接使用；
4. 工艺适配：PCB 尺寸紧凑，满足小型化模块的设计需求，走线宽度与间距符合常规 PCB 生产工艺要求，无过密或违规走线。

五、模块主要性能指标和管脚定义

（一）主要性能指标

（二）管脚定义

六、心得体会

本次直流电机驱动模块设计，让我从任务需求分析、器件选型、原理图绘制到 PCB 设计完成了一次完整的嵌入式硬件开发流程，收获颇丰。

在器件选型阶段，我对比了 TB6612FNG 与 L298N 等多款常用驱动芯片，最终选择 TB6612FNG 的过程中，不仅了解了不同驱动芯片的性能差异，更意识到 “低功耗、高效率、易集成” 是小型化驱动模块的重要设计方向，同时也学会了如何通过 DigiKey 官网筛选有稳定供货的元器件，为后续项目的器件采购提供了保障。

在原理图与 PCB 设计过程中，我深刻体会到 “细节决定成败”：最初的设计中，滤波电容放置位置距离芯片引脚较远，后来通过查阅芯片手册得知，去耦电容需尽可能靠近电源引脚放置，才能有效滤除噪声；电机驱动回路的走线宽度也需要根据电流大小合理设计，避免因走线过窄导致压降过大或发热严重。此外，在布局时也需注意控制信号与驱动回路的隔离，减少电磁干扰对信号的影响，这些都是理论学习中容易忽略的实践细节。

通过本次设计，我不仅掌握了直流电机驱动模块的设计方法，更提升了 PCB 布局布线的能力，理解了硬件设计中 “稳定性优先、实用性兼顾” 的原则。同时，我也意识到设计中仍存在一些不足，例如未预留电机电流检测接口，后续可在模块中增加采样电阻与运算放大器电路，实现电机电流的实时监测；也可增加电源反接保护电路，提升模块的容错能力。

本次任务让我对嵌入式硬件开发有了更全面的认识，也为后续更复杂的项目设计打下了坚实的基础。在今后的学习中，我会继续深入学习硬件设计相关知识，不断优化设计方案，提升模块的稳定性与实用性。
