2026 Make Blocks #2阶段1 - 直流电机驱动模块

内容介绍

一、任务介绍：TB6612FNG双路直流电机驱动模块设计与应用

本任务旨在深入解析基于TB6612FNG芯片的双路直流电机驱动模块的设计原理、接口定义、控制逻辑及其在嵌入式系统中的实际应用。通过本任务，您将全面掌握该驱动模块的核心技术细节，理解其相较于传统驱动方案（如L298N）的显著优势，并能够熟练地将其应用于智能小车、机器人底盘、机械臂等机电一体化项目中。

二、核心器件与设计方案

1. 主控制芯片：TB6612FNG

封装：SSOP-24
DigiKey 链接：https://www.digikey.cn/zh/products/detail/toshiba-semiconductor-and-storage/TB6612FNG-C-8-EL/1730070?s=N4IgTCBcDaICoCEBsSCMYBiA5A4iAugL5A
关键特性：
- 双路独立 H 桥输出，可同时驱动 2 台直流电机
- 工作电压：VM（电机电源）2.7V~13.5V，VCC（逻辑电源）2.7V~5.5V
- 连续输出电流：每路 1.2A，峰值 3.2A，支持小型电机堵转保护
- 内置低 Rds (on) MOSFET，导通损耗低，无需额外散热片
- 支持正转 / 反转 / 刹车 / 停机四种工作模式，兼容 3.3V/5V MCU 逻辑电平

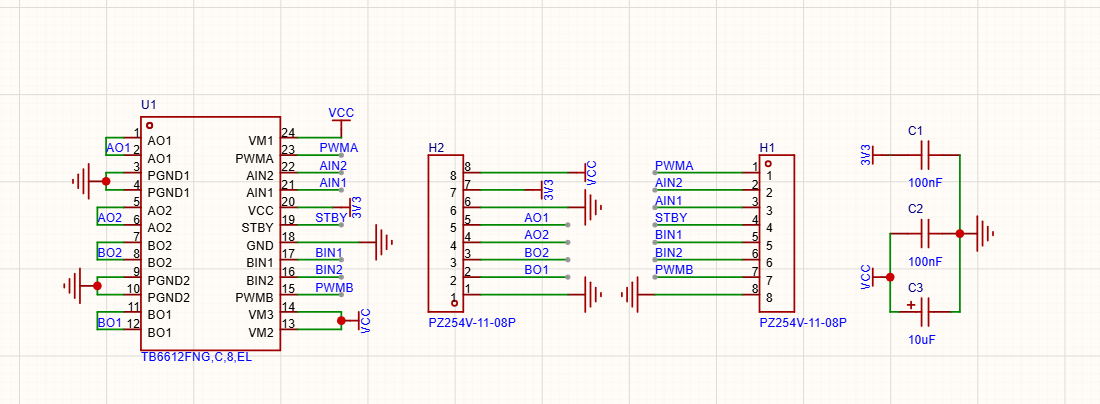

2. 电源与滤波电路

电机电源（VM1/VM2/VM3）与逻辑电源（VCC）分离设计，避免电机启停干扰 MCU 系统
电源滤波：
- 10μF 电解电容（C3）滤除电源低频纹波
- 2×100nF 陶瓷电容（C1/C2）滤除高频噪声，保证电源纯净度

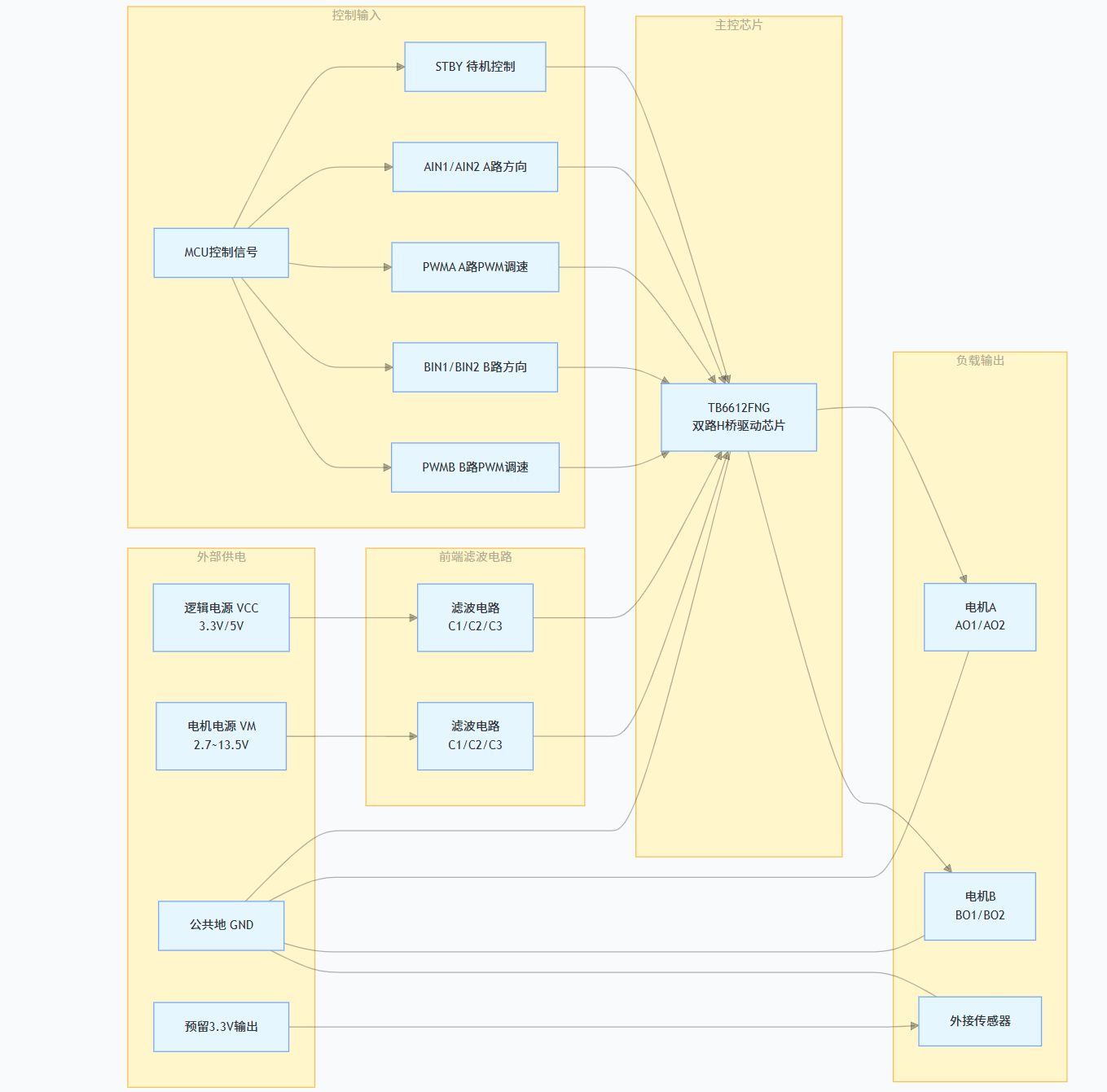

三、模块接口定义与功能

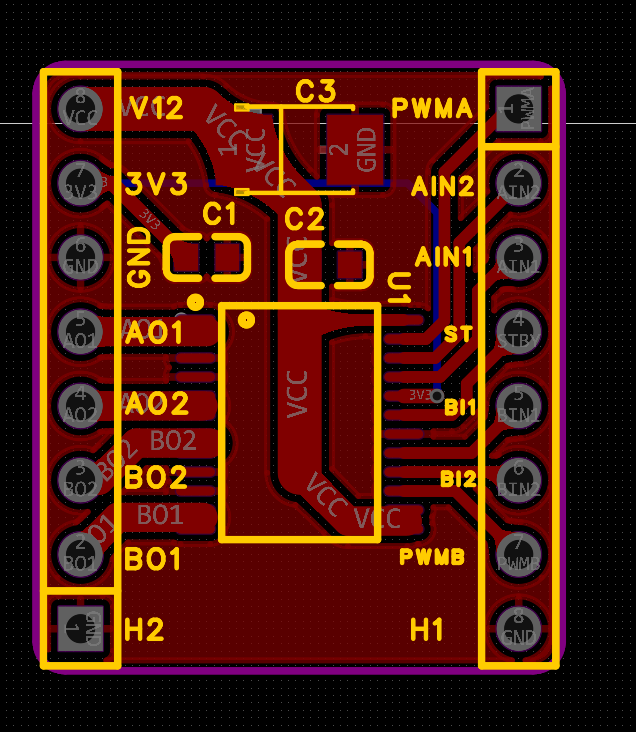

1. 控制信号接口（H1：PZ254V-11-08P）

引脚	信号	功能说明
1	PWMA	A 路电机 PWM 调速输入（控制占空比调节转速）
2	AIN2	A 路电机方向控制信号 2
3	AIN1	A 路电机方向控制信号 1
4	STBY	芯片待机控制（拉低进入待机模式，拉高正常工作）
5	BIN1	B 路电机方向控制信号 1
6	BIN2	B 路电机方向控制信号 2
7	PWMB	B 路电机 PWM 调速输入
8	GND	模块公共地

2. 电机输出接口（H2：PZ254V-11-08P）

引脚	信号	功能说明
1	GND	电机电源地
2	BO1	B 路电机输出 1
3	BO2	B 路电机输出 2
4	AO2	A 路电机输出 2
5	AO1	A 路电机输出 1

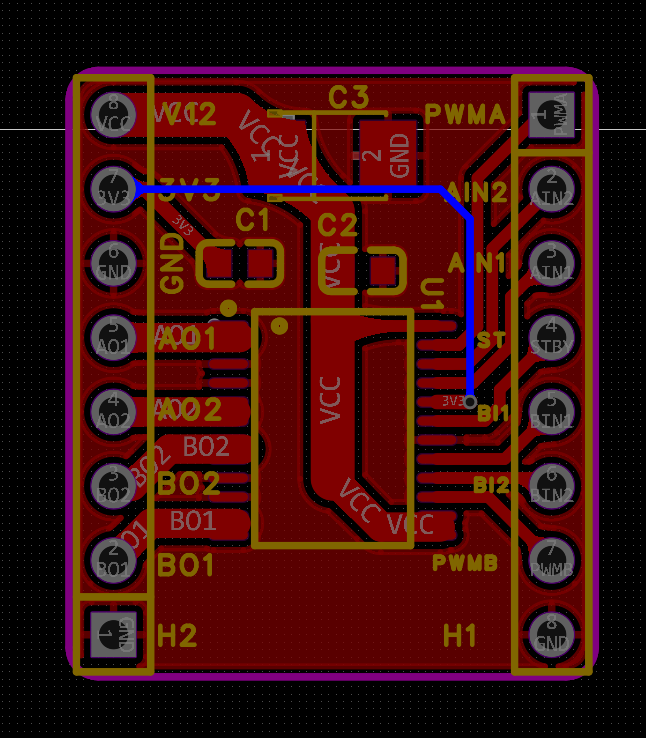

6	3V3	预留 3.3V 输出（可给传感器供电）
7	VCC	逻辑电源输入（3.3V/5V 兼容）
8	VM	电机电源输入（2.7V~13.5V）

四、控制逻辑说明

1. 电机方向控制（以 A 路为例）

AIN1	AIN2	电机状态
1	0	正转
0	1	反转
1	1	刹车（短路制动）
0	0	停机（高阻态）

2. PWM 调速功能

PWMA/PWMB 引脚输入 PWM 信号，通过改变占空比调节电机平均电压，实现无级调速
支持最高 100kHz PWM 频率，响应速度快，调速线性度好

3. 待机模式控制

STBY 引脚拉高时，芯片正常工作；拉低时进入低功耗待机模式，所有输出关断，可降低系统功耗

五、设计优势与亮点

低损耗高效驱动：TB6612FNG 采用 MOSFET 输出，相比传统 L298N 的二极管整流方案，发热大幅降低，无需额外散热片
宽电压兼容：电机电源最高支持 13.5V，逻辑电源兼容 3.3V/5V，适配 STM32、ESP32、Arduino 等主流 MCU
双路独立控制：A/B 两路电机完全独立，可分别控制正反转与转速，满足双电机小车、云台等场景需求
完善保护机制：内置过流、过热、欠压保护，防止电机堵转、电源反接等异常损坏芯片

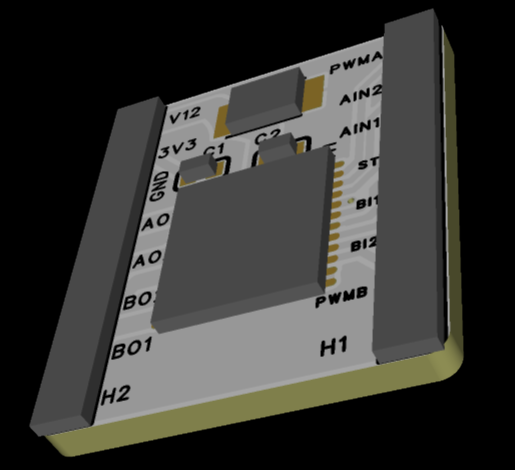

标准接口设计：采用 2.54mm 排针接口，即插即用，方便与开发板快速连接调试

六、典型应用场景

智能小车 / 机器人底盘电机驱动
机械臂关节电机控制
云台 / 舵机辅助电机驱动
小型水泵、风扇等直流负载控制

七、典型应用场景

最开始做电机驱动时，首先想到的是经典的 L298N，但深入了解后发现它的效率很低，发热严重，必须加散热片，而且静态电流大，不适合小型项目。
TB6612FNG 的优势就很明显：MOS 管输出的低导通电阻，发热极小，不用散热片；支持 1.2A 连续电流，峰值 3.2A，足够驱动大部分小型电机；双路独立控制，一块芯片搞定两个电机，电路也更紧凑。
这次选型让我明白：选驱动 IC 不能只看 “能用”，更要考虑效率、体积和长期稳定性，这对后期调试和系统可靠性影响很大。
