2026 Make Blocks #2阶段1 - SHT30温度/环境传感器采集模块
该项目使用了SHT30温度/环境传感器,实现了传感器采集模块的设计,它的主要功能为:感应环境温湿度信息,并提供标准I2C接口。
标签
温湿度传感器
SHT30
Make Blocks
枫雪天
更新2026-06-01
53

任务介绍

本次任务要求设计一款能够采集温度(或其他环境参数)并通过数字接口输出数据的传感器采集板。根据任务要求,本项目选用了业界主流的 SHT30-DIS(Sensirion)温湿度传感器芯片,实现了标准的 I²C 通信接口引出,并在此基础上完善了外围电路设计,完美满足 3.3V/5V 双电压供电、包含 I²C 上拉电阻与地址选择引脚的硬件级配置,以及板载去耦电容等各项硬性指标,是一款非常适合配合单片机进行环境数据采集实验的开发模块。

方案介绍

本设计方案的核心是一颗来自盛思瑞(Sensirion)的 SHT30-DIS 温湿度传感器芯片。为了保证信号的完整性与使用的便利性,方案包含以下几个核心模块:

  • 主控传感区:SHT30-DIS 芯片主体,提供高精度的温度与相对湿度数字测量能力。
  • 电源滤波区:在靠近芯片 VDD 引脚处放置了 0.1μF 的高频去耦电容与 10μF 的稳压电容。
  • 总线上拉区:在 SDA 与 SCL 信号线上各配置一颗 10kΩ 上拉电阻,保证 I²C 总线信号质量。
  • 地址配置区:通过 2 个 0欧姆电阻位(J1、J2),灵活配置 ADDR 引脚电平,切换芯片 I²C 从机地址(0x44 / 0x45)。
  • 外部接口区:采用标准的 1x5P 2.54mm 间距排针,方便直插面包板或使用杜邦线与 MCU 连接。


资源框图

BOM表


器件

封装

1

SHT30-DIS

DFN-8(2.5×2.5mm)

2

排针

P2.54间距

3

10kΩ、1MΩ电阻

0603

4

0.1u电容

0603

5

10u电容

0603

模块介绍

本次选用的 SHT30-DIS 是一款宽电压(2.15V~5.5V)、高精度的数字温湿度传感器,温度精度典型值为 ±0.2℃,湿度精度典型值为 ±2%RH。在本项目中,模块由外部单片机通过排针提供 3.3V 的电源,亦可通过板载 LDO 兼容 5V 输入。


为了满足"标准 I²C 接口"的通信需求,模块引出了最基础的 2 根通信线:SDA(串行数据)与 SCL(串行时钟)。同时,为了防止在实际使用中因 ADDR 引脚悬空导致地址不确定,板卡设计了灵活的硬件上拉/下拉网络,通过焊接 J1 或 J2 即可确定芯片 I²C 从机地址。


本次用到的物料在 DigiKey 官网的链接如下:

SHT30-DIS-B2.5KS:SHT30-DIS-B2.5KS

原理图和PCB模块介绍

原理图

在原理图设计中,除了常规的电源与 I²C 信号连线外,最核心的设计在于对 ADDR 引脚和 nRESET 引脚的处理:

  • 去耦电容设计:严格按照 SHT30 数据手册要求,在 VDD 与 GND 之间并联了 C1(0.1μF)用于滤除高频噪声,C2(10μF)用于稳定电源波动,且两者均尽量靠近芯片引脚放置。
  • I²C 上拉电阻设计:SDA 与 SCL 信号线各配置一颗 10kΩ 上拉电阻至 VDD,满足 SHT30 数据手册中对 I²C 总线上拉阻值的推荐要求。
  • 灵活的地址选择网络:ADDR 引脚并没有直接焊死在 GND 或 VCC 上,而是通过网络标签连接至 J1(下拉至 GND)和 J2(上拉至 VDD)两个 0欧姆电阻焊盘,用户可通过焊接不同位置的电阻,将从机地址切换为 0x44 或 0x45,支持同一 I²C 总线上挂接两块模块。

PCB

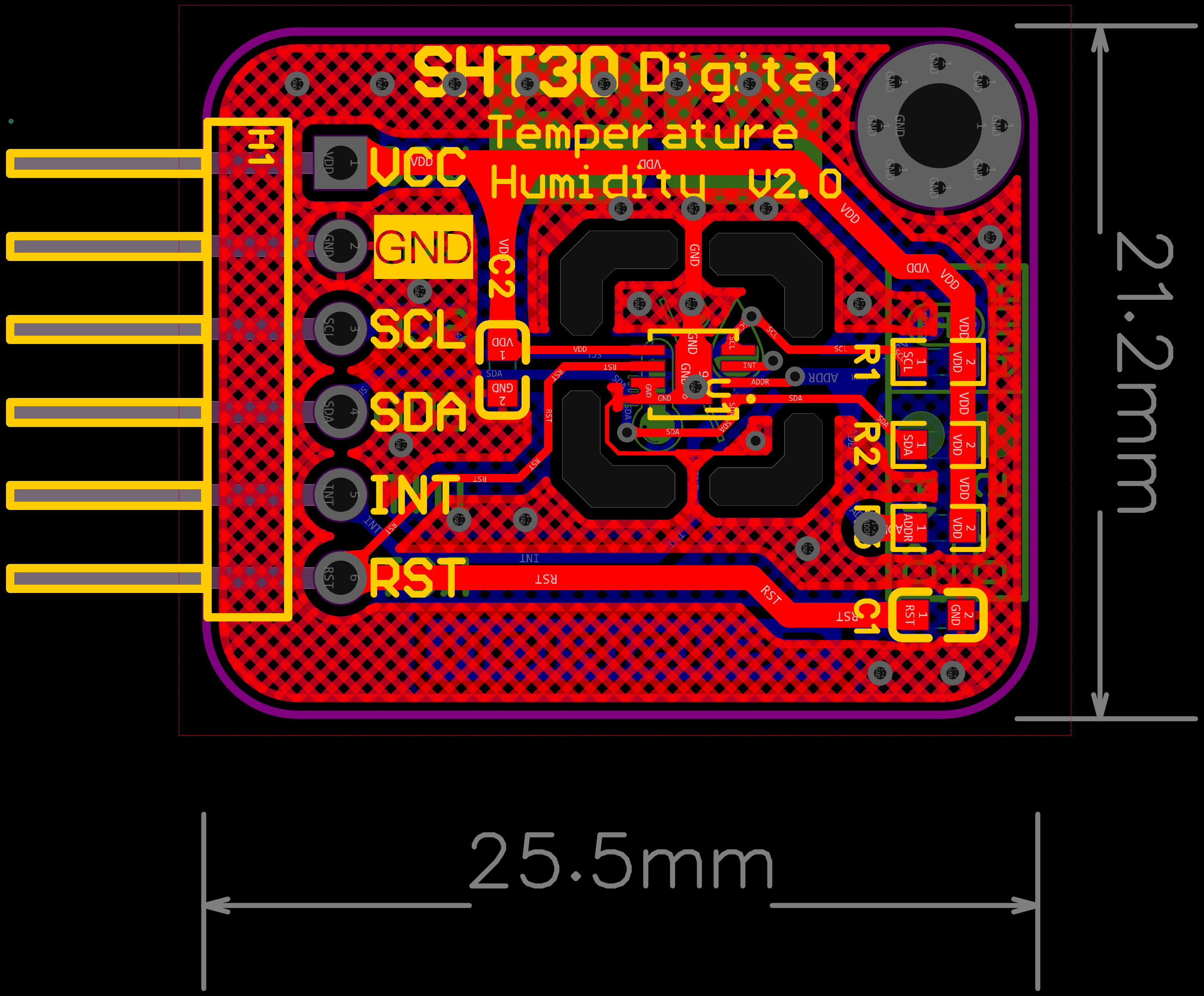

布线图:

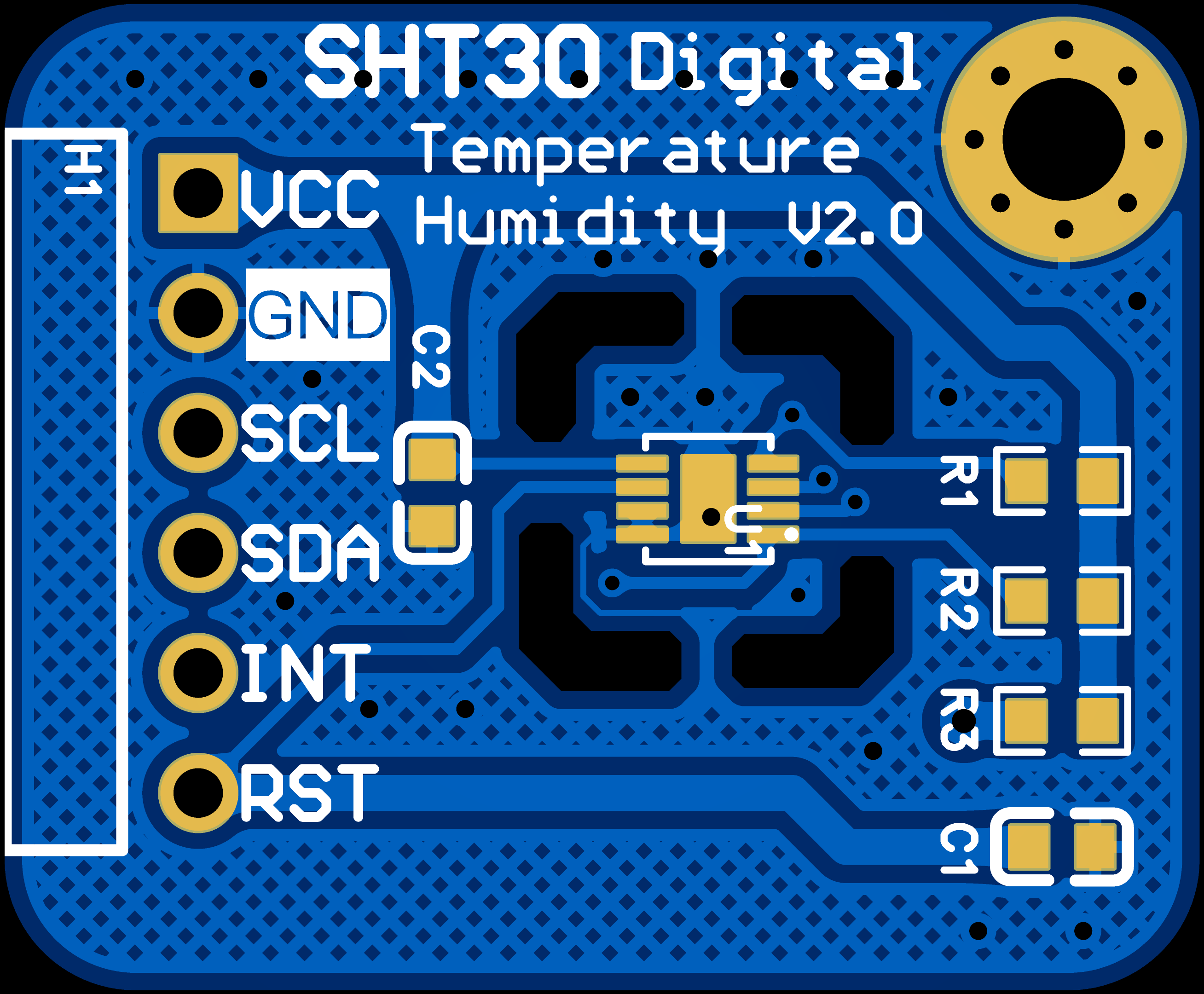

2D效果图:

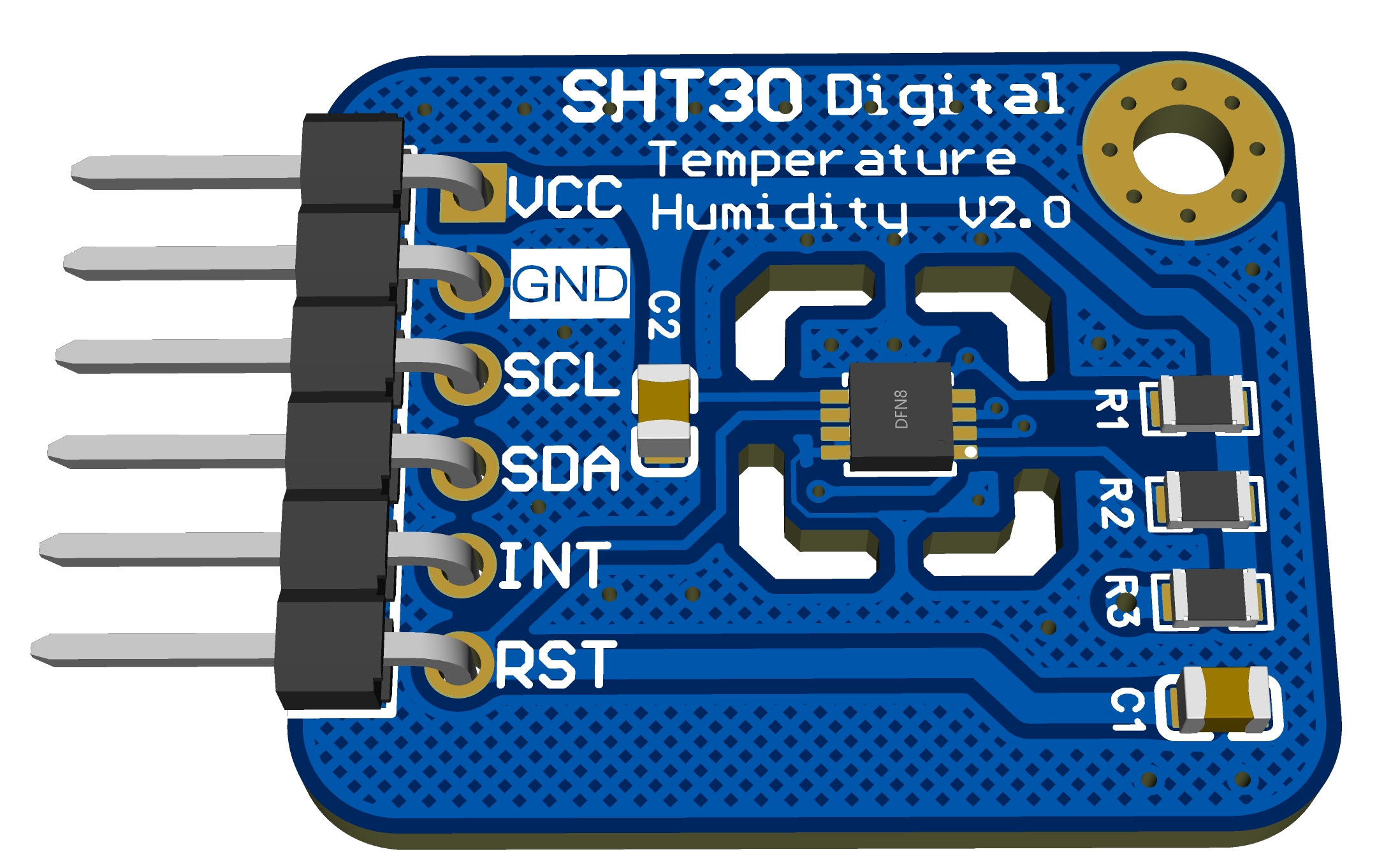

3D效果图:


PCB 设计采用了双层板工艺,具有以下特点:

  • 紧凑型设计:围绕 DFN-8 封装的 SHT30 芯片进行最小化布局,板卡尺寸小巧,便于嵌入各类系统。
  • 规范的接口:左侧统一采用单排 5Pin 2.54mm 间距排针,丝印清晰标注了每一个引脚的名称,防呆防错。
  • 传感器保护设计:SHT30 芯片周围留有镂空透气区域,保障传感器与环境空气充分接触,同时远离板上发热元件,降低自热效应对测量精度的影响。
  • 信号完整性:底层拥有大面积完整的 GND 铺铜,保证了 I²C 时钟信号的回流路径极短,提高了数据传输的可靠性。

模块主要性能指标和管脚定义

主要性能指标

参数类型

规格描述

模块类型

I²C 温湿度传感器采集板

核心芯片

SHT30-DIS(Sensirion)

测量参数

温度 & 相对湿度

通信接口

标准 I²C(支持最高 1MHz Fast-mode Plus)

供电电压

2.15V ~ 5.5V(典型值 3.3V)

温度范围

−40℃ ~ +125℃,精度 ±0.2℃(典型值)

湿度范围

0% ~ 100% RH,精度 ±2% RH(典型值)

接口类型

1×5Pin 2.54mm 标准排针

板载去耦

0.1μF + 10μF

I²C 地址

0x44(ADDR 接 GND)/ 0x45(ADDR 接 VDD)

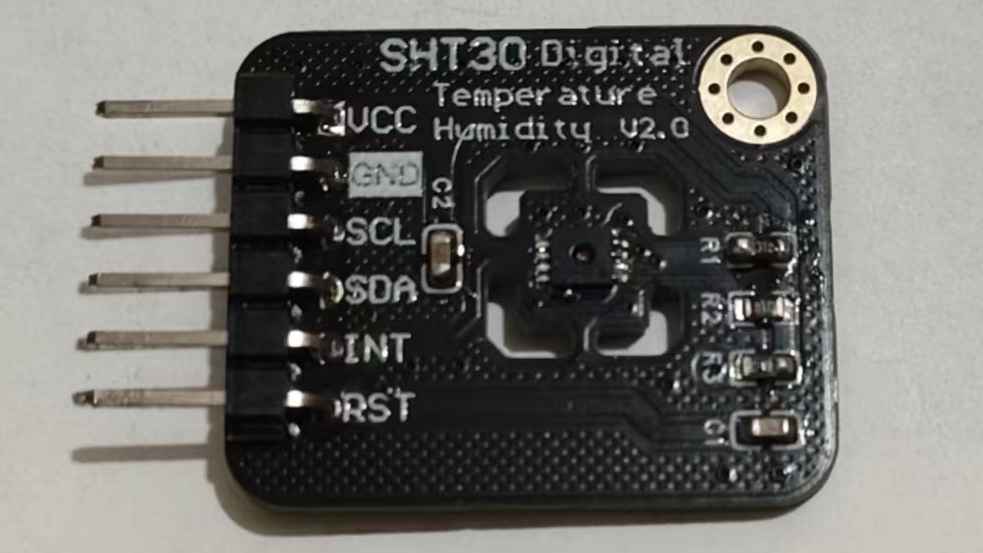

脚定义(H1 排针)

物理管脚号

管脚名称

管脚属性

描述说明

1

VCC

电源

3.3V 电源输入端(最高支持 5.5V)

2

GND

电源

模块共地引脚

3

SCL

I/O

I²C 串行时钟线(含板载上拉电阻)

4

SDA

I/O

I²C 串行数据线(含板载上拉电阻)

5

INT

I/O

中断引脚

6

RST

I/O

复位引脚

板上设置及标识 (配置指南)

由于本模块设计为灵活的验证板,板载了 J1、J2 供用户配置 I²C 从机地址。为了满足本次的任务要求,在实际焊接贴片时,建议按照以下表格进行配置:

元件标号

对应功能

默认状态

描述说明(标准 I²C 模式)

J1

ADDR 下拉至 GND

短接

将 ADDR 拉低,I²C 地址固定为 0x44

J2

ADDR 上拉至 VDD

不安装

将 ADDR 拉高,I²C 地址切换为 0x45

心得体会

在本次 SHT30 温湿度传感器采集模块的设计与调试过程中,我受益匪浅。


首先,我学习了如何根据传感器数据手册的要求,从零开始搭建一套完整的外围电路,包括电源滤波、I²C 总线上拉以及地址选择网络的设计。这不仅锻炼了我阅读英文原厂手册的能力,也让我对 PCB 设计全流程更加熟悉。


其次,通过深入研究 SHT30 的数据手册,我深刻理解了 I²C 总线上拉电阻取值对通信可靠性的重要影响,以及 ADDR 引脚在多从机场景下的灵活应用。原设计中利用 跳线(J1、J2)进行地址切换的方案非常精妙,它既保证了引脚电平的稳定,又保留了同一总线挂载多个传感器模块的扩展性。这为我以后设计兼容性更强、更严谨的硬件电路提供了非常宝贵的思路。


结尾再次感谢 DigiKey 和硬禾科技联合举办的 2026 Make Blocks 第二季活动,祝硬禾的活动越办越好!

附件下载
SchematicP1.schdoc
原理图
PCB.pcbdoc
PCB
