所选任务、所画模块的硬件和功能介绍

本项目使用了KiCAD作为设计工具，实现了STM32G484CEU6MCU核心板的设计。

DigikeySTM32G484CEU6链接：STM32G484CEU6 STMicroelectronics | 集成电路（IC） | DigiKey

STM32G4系列MCU基于170 MHz的ARM Cortex-M4内核，配备了高分辨率定时器（HRTIM），以及16位高级电机控制定时器，且具备丰富的ADC、DAC、运放、比较器与等模拟外设资源，专为需要强大计算能力和丰富模拟/数字外设的工业控制、数字电源和电机驱动等应用而设计。

本项目设计的核心板供电方便，接口丰富，可方便对MCU进行软件开发，以及进行性能评估。

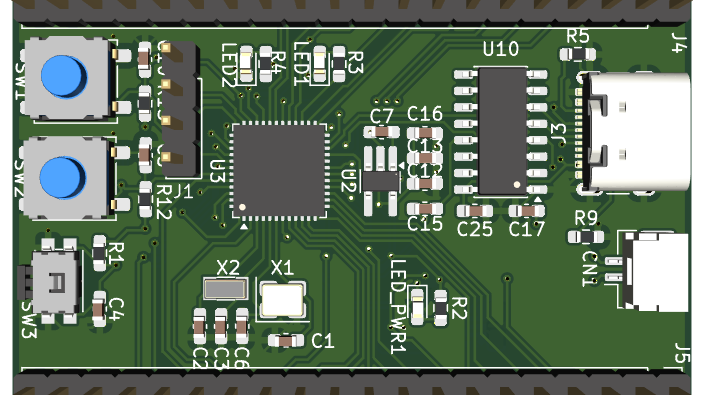

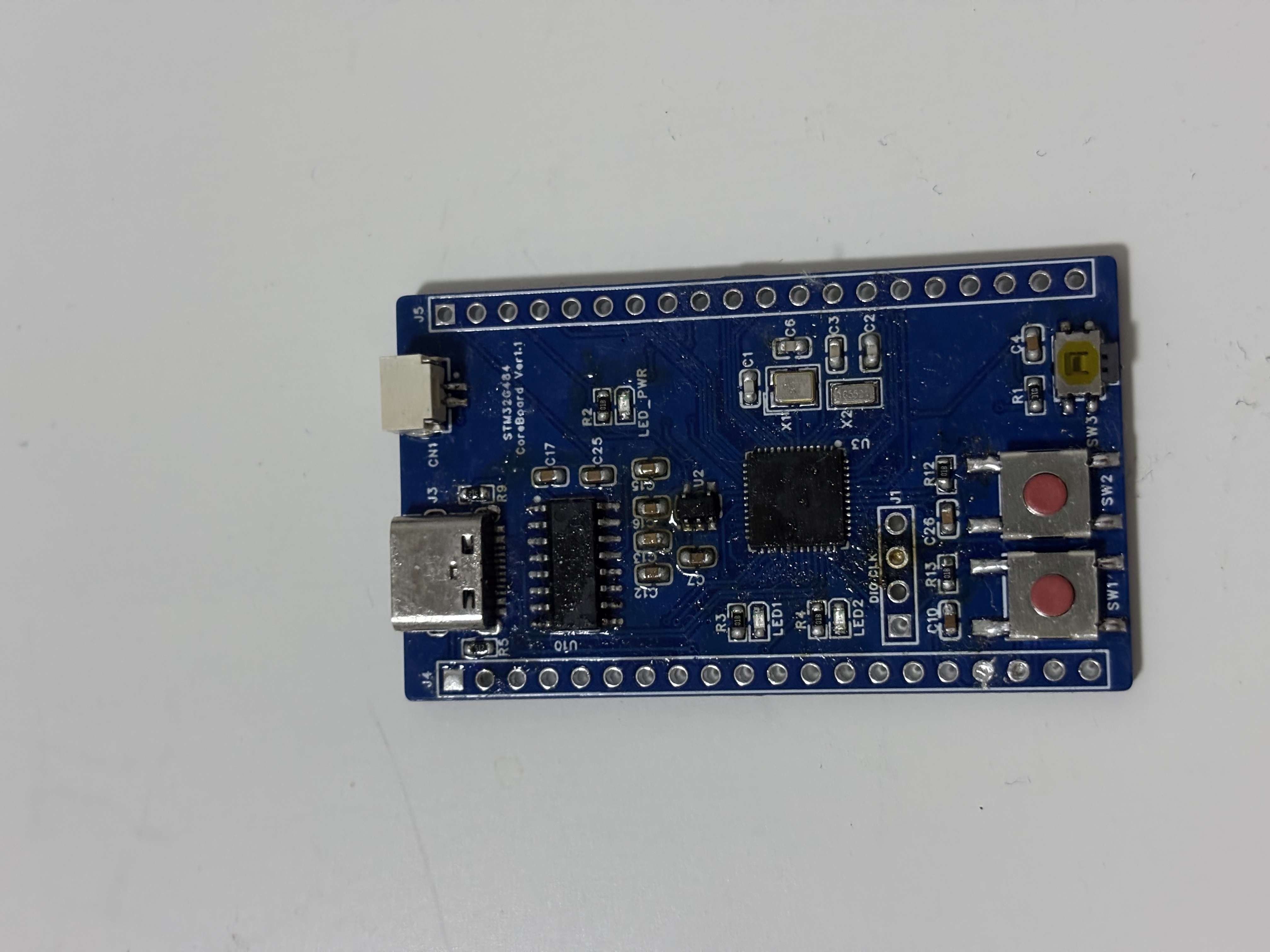

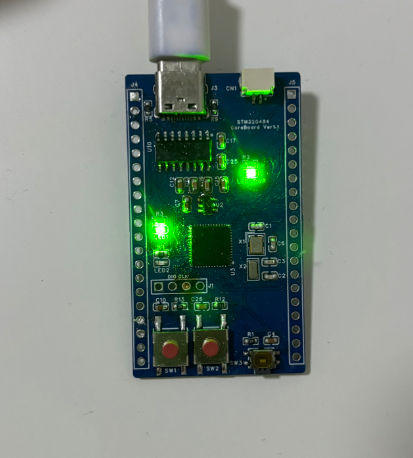

核心板实物图如下：

模块设计思路、选型介绍

整体架构与设计思路

• 最小系统为核心：以STM32G484CEU6微控制器为中心，配置了基础支撑电路。包括由Reset模块构成的上电与手动复位电路，由 XOSC（8MHz & 32.768kHz）构成的高低速外部时钟源，以及SWD调试接口，确保了芯片的正常运行与便捷的软件烧录调试。
• 双模通信接口设计：一方面通过 CH340芯片桥接 UART至 USB，同时通过Type-C接口双面可插拔的特点，连接到了MCU内部的USB模块引脚，极大地方便了开发过程中的日志打印与数据透传。
• 标准化供电方案：采用主流的USB Type-C接口作为系统5V电源输入，内部通过LDO为主控及数字外设所需的稳定3.3V工作电压，布局紧凑且通用性强。

关键器件选型介绍

• 主控MCU STM32G484CEU6：基于Cortex-M4内核，主频170 MHz。其UFQFPN48封装在提供丰富外设同时，兼顾了较小的PCB占用面积，能够使该核心板项目的面积进一步降低，结构更紧凑。
• USB 转串口CH340：将主控的串口信号转换为电脑可识别的标准 USB 信号，方便开发与调试。

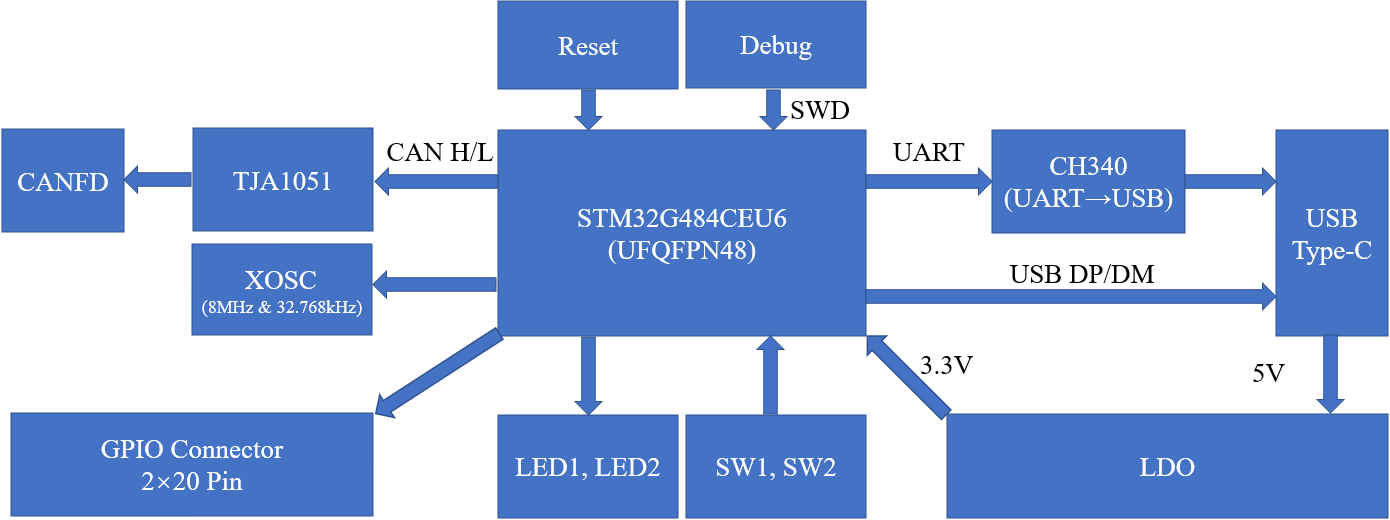

系统框图如下：

模块原理图、PCB简单介绍+突出特色介绍

模块设计特点：

• 最小系统：以STM32G484CEU6为核心，集成了高速8MHz主时钟，与低速32.768kHz RTC时钟电路；配备了手动复位电路，以及标准的SWD)调试接口，保障芯片的稳定运行与程序烧录。
• 可扩展性：2x20 Pin的GPIO排针几乎引出了主控的所有可用引脚（如SPI、TIM、I2C等），相当于一块万能接口卡，可作为系统的控制核心灵活嵌入到各种大型项目中。
• 开发体验：采用主流的Type-C​供电与调试接口，在提供稳定3.3V/5V输出的同时，提升了调试便捷性。集成了 LED1/LED2状态指示灯与 SW1/SW2用户按键，便于基础功能测试。

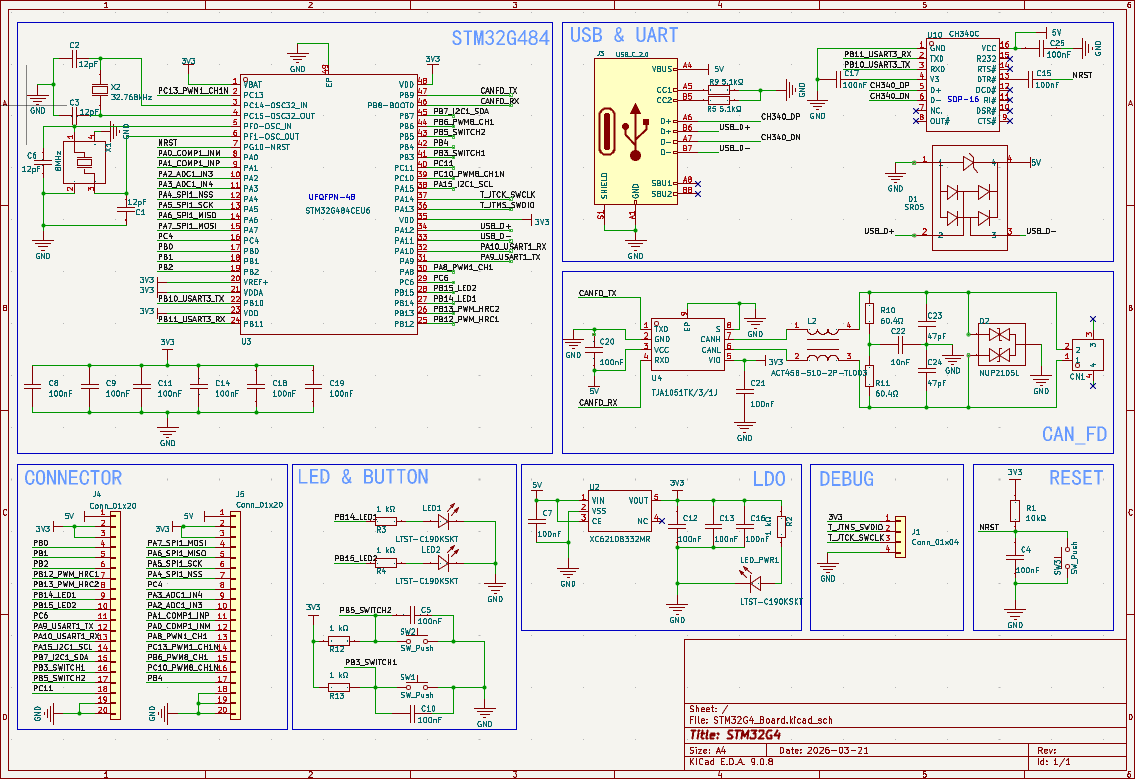

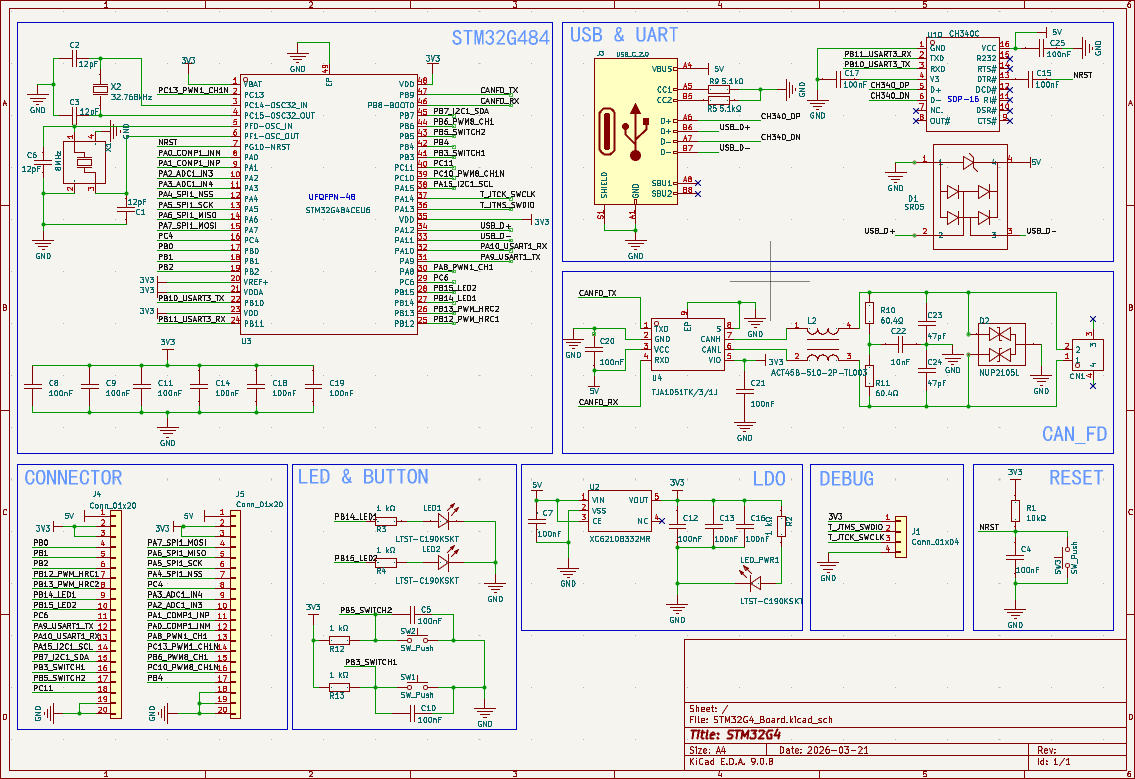

原理图如下：

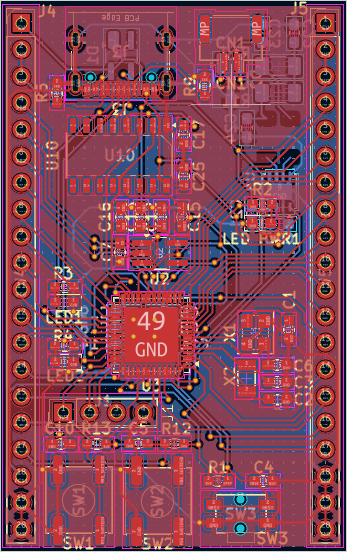

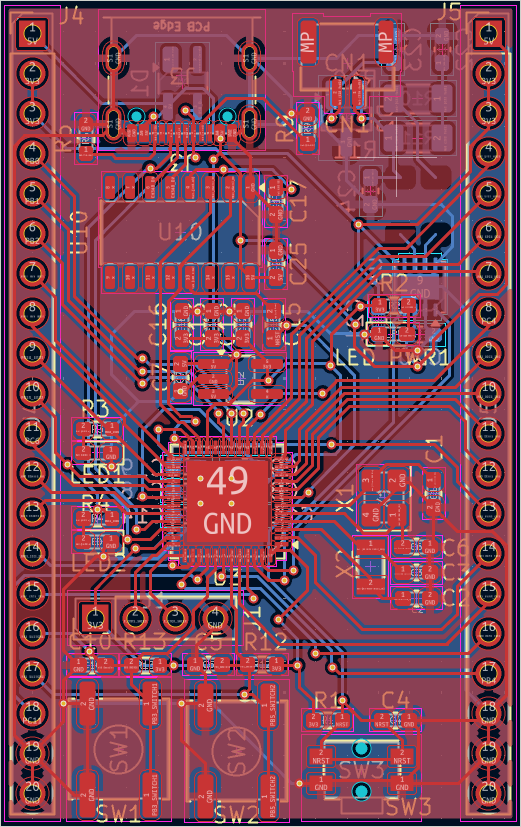

PCB图如下：

模块调通的功能展示图

上电后呼吸灯闪烁，以及可通过按键控制LED

MCU通过Type-C接口分别使用USB协议以及CH340串口通讯：

1. 当Type-C接口正向接入上位机时，识别到CH340 USB串口：

此时上位机通过MobaXterm串口通讯工具接收到通过UART发送的信息：

2. 当Type-C接口反向接入上位机时，识别到USB设备：

此时上位机通过MobaXterm串口通讯工具接收到通过USB发送的信息：

RT-Thread系统测试

此外，还通过CumeMX添加了RT-Thread操作系统中间件，配置通过UART串口与上位机交互。例如可以通过CH340运行RT-Thread控制台的msh信息：

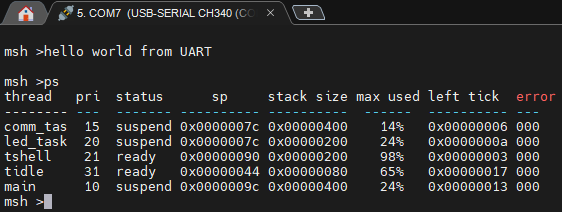

通过ps命令查看运行的各个线程任务状态：

调试软件介绍、关键代码片段及说明

初始化通讯模块，并配置LED闪烁和通讯任务：

  MX_GPIO_Init();
  MX_USART3_UART_Init();
  MX_USB_Device_Init();
  /* USER CODE BEGIN 2 */
  rt_thread_init(&led_thread,
                 "led_task",
                 led_thread_entry,
                 RT_NULL,
                 &led_thread_stack[0],
                 sizeof(led_thread_stack),
                 20, 10);
  rt_thread_startup(&led_thread);


  rt_thread_init(&comm_thread,
                 "comm_task",
                 comm_thread_entry,
                 RT_NULL,
                 &comm_thread_stack[0],
                 sizeof(comm_thread_stack),
                 15, 10);
  rt_thread_startup(&comm_thread);

其中LED线程入口函数

/**
 * @brief LED线程入口函数
 */
void led_thread_entry(void *parameter)
{
    while (1)
    {
        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_14);
        rt_thread_mdelay(500);
    }
}

通讯线程入口函数

void comm_thread_entry(void *parameter)
{
    while (1)
    {
        /* 通过 UART 发送 (使用 RT-Thread 标准打印) */
        rt_kprintf("hello world from UART\n");


        /* 通过 USB CDC 发送 */
        CDC_Transmit_FS((uint8_t*)"hello world from USB\r\n", 22);


        rt_thread_mdelay(5000);
    }
}

心得体会

这个核心板项目让我体会到了从能用到好用的跨越，往往藏在细节里。通过集成CH340和Type-C接口，省去了外接转接板的麻烦。高度集成的模块化设计极大地缩短了硬件调试周期，让我能将更多精力集中在核心代码的开发上。

这次设计彻底告别了传统USB的“盲插焦虑”，Type-C接口配合CH340的转换电路，真正实现了无论正插还是反插都能被PC瞬间识别，分别调用不同的模块实现通讯，调试体验非常顺滑。
