一、 设计方案介绍

本设计选择的是2026 Make Blocks 第二季的任务1，旨在实现一个高集成度的G474板卡系统。系统分为两大部分：

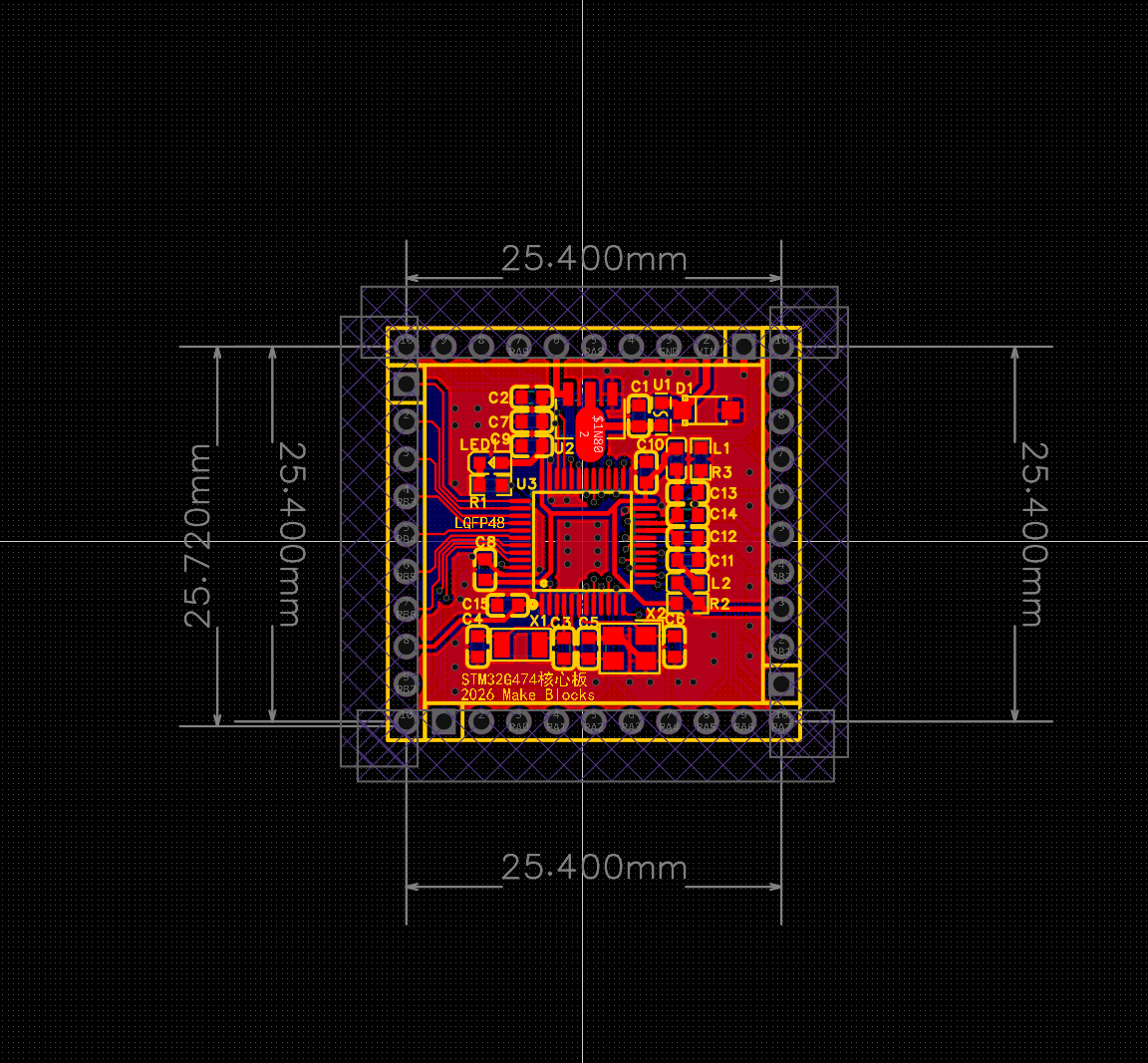

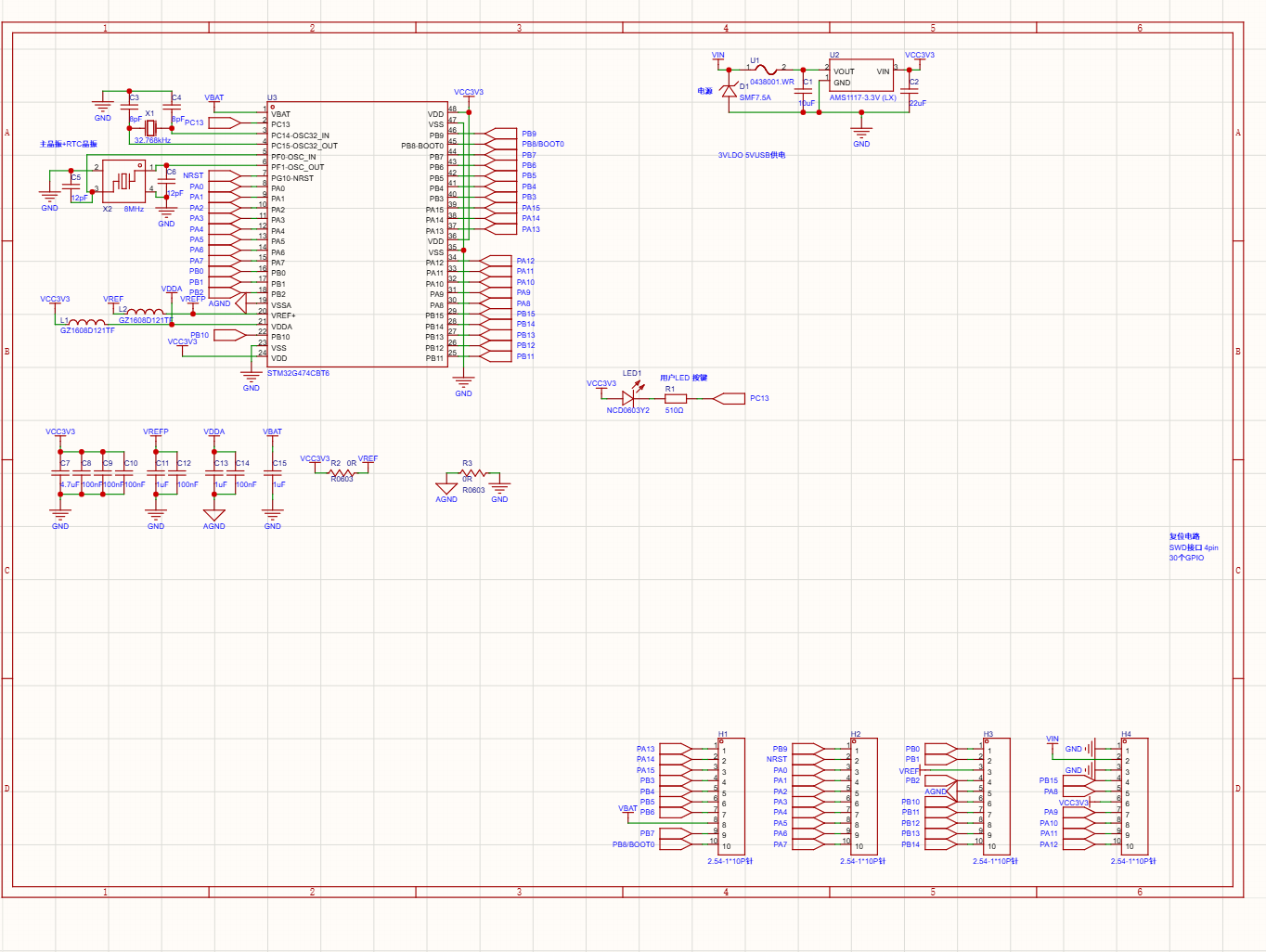

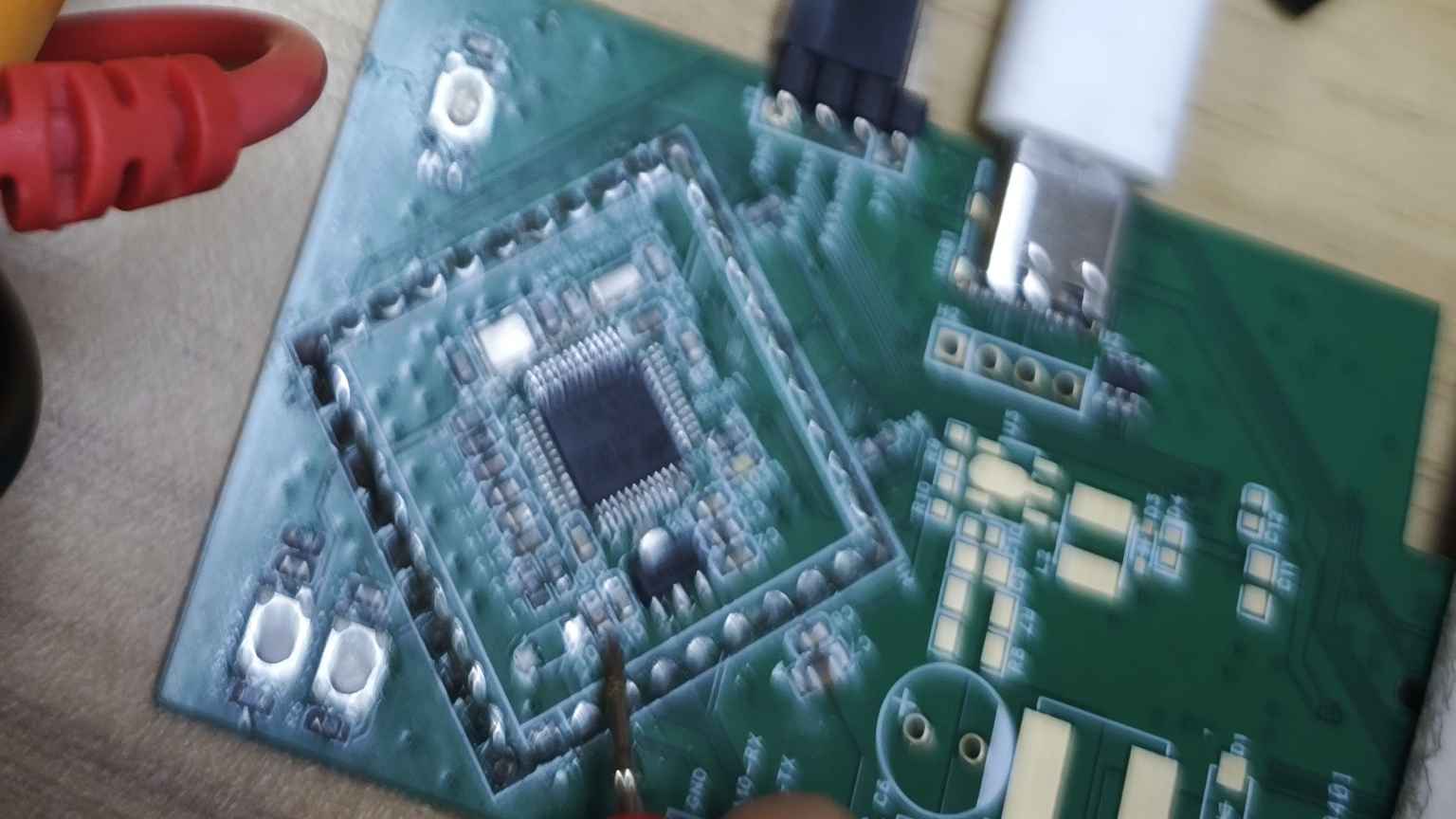

1. G474_CBD核心板：负责MCU的最小系统实现，外置主晶振和时钟晶振。滤波电容分布在板子周围，板载输入5V，通过LDO降压3V3后为MCU供电，同时还有TVS防止静电等问题打坏MCU。核心板采用邮票孔的方式和底板连接。

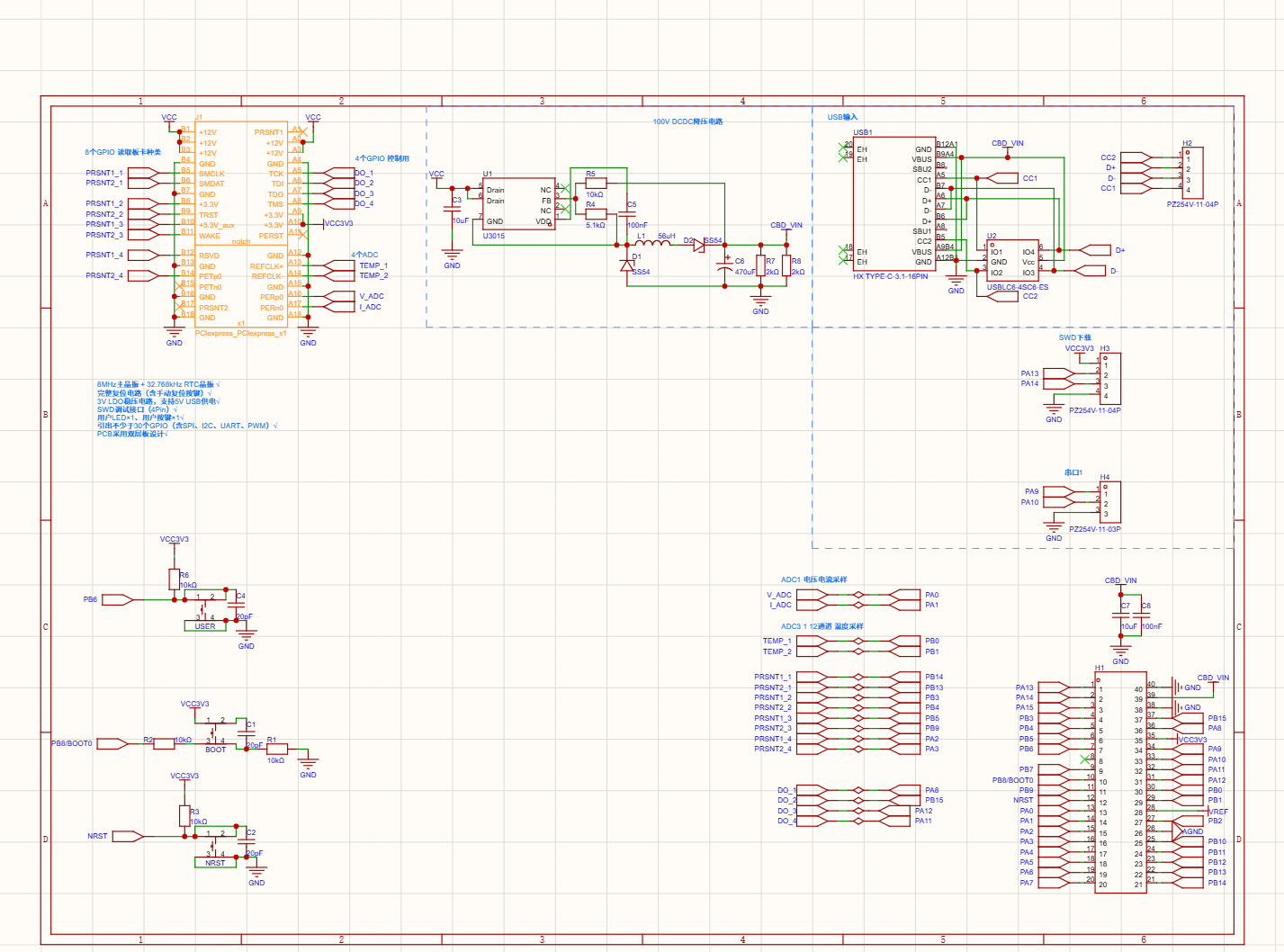

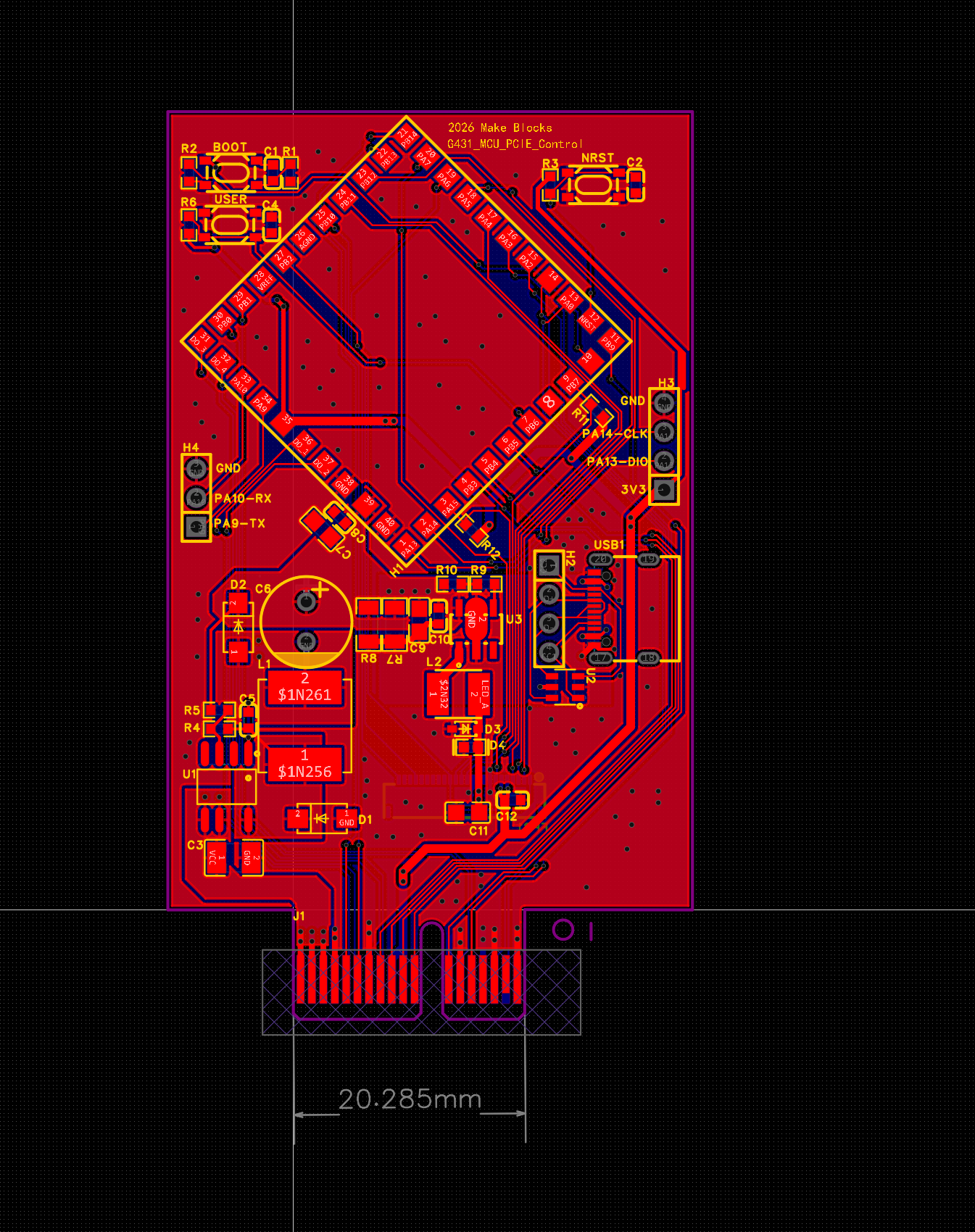

2. G474_SB底板：拥有USB供电接口，PCIE金手指，DCDC降压和DCDC升压供电电路，引出串口、SWD下载接口

二、 设计模块介绍

1. 主控芯片 (MCU)

• 选择：STM32G474CBT6芯片
• 功能：G474是专门针对电力电子场景优化的，M4内核的32位单片机，具有多个高精度的定时器，可完成ns级别的定位，具有浮点运算加速、三角函数等多功能。
• DigiKey链接：STM32G474CBT6 得捷链接

2. 背光恒流驱动芯片 (PT4115)

• 选择：PT4115 (升压型恒流LED控制器)。
• 功能：原理图1中的U3。支持高达30V的输入电压，通过L2电感和D4续流二极管实现恒流输出，驱动LED阵列。
• 应用：TFT液晶屏的高亮度背光驱动。

3. 电源管理模块 (DC-DC)

• 选择：U3015
• 功能：将外部输入电压转换为系统所需的稳定电压，支持宽电压输入，可为整个G474_SB底板供电。

4. FPC 接口模块

• 选择：24-pin FPC 连接器，下翻式。
• 功能：整合SPI显示数据、I2C触摸数据及电源供应，可直接连接成品显示屏模块。

三、 原理图和PCB设计介绍

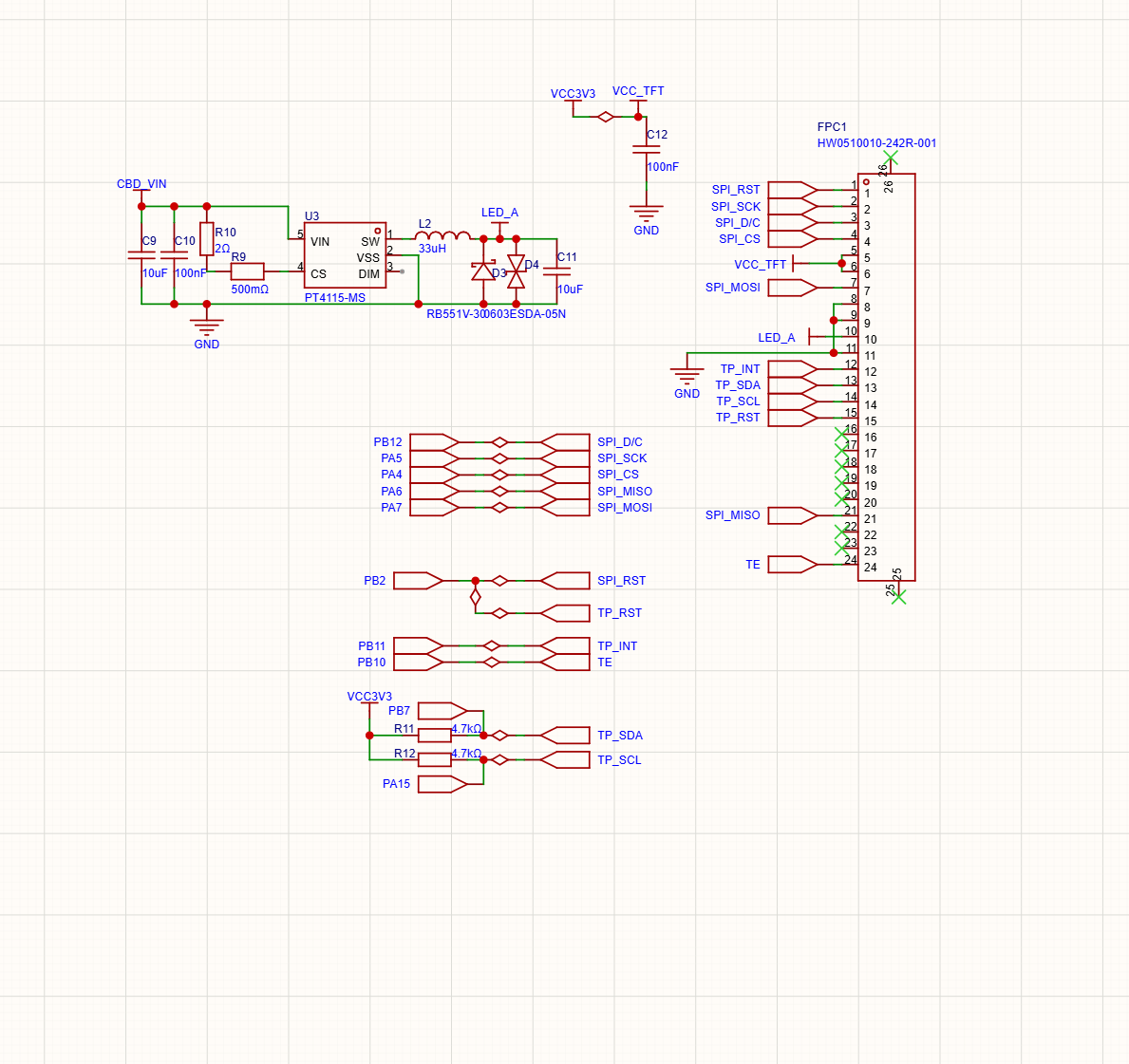

原理图分析：

• 隔离设计：原理图1底部展示了多路电平转换逻辑，确保3.3V的MCU能够稳定驱动不同工作电压的显示屏。
• 背光电路：PT4115 周边配置的采样电阻（R9），用于设定输出电流。
• 滤波保护：在 FPC 接口和电源输入处布置了大量滤波电容（C9, C10, C12），提高信号稳定性。

PCB设计建议：

• 热管理：PT4115及其电感、二极管在工作时会有发热，PCB设计时需在大面积铺铜散热。
• 信号走线：SPI通讯频率较高，走线应尽量短且远离干扰源。
• 触摸线保护：TP_SDA/SCL属于敏感信号，应避免穿过DC-DC电源区。

四、 模块主要性能指标和管脚定义

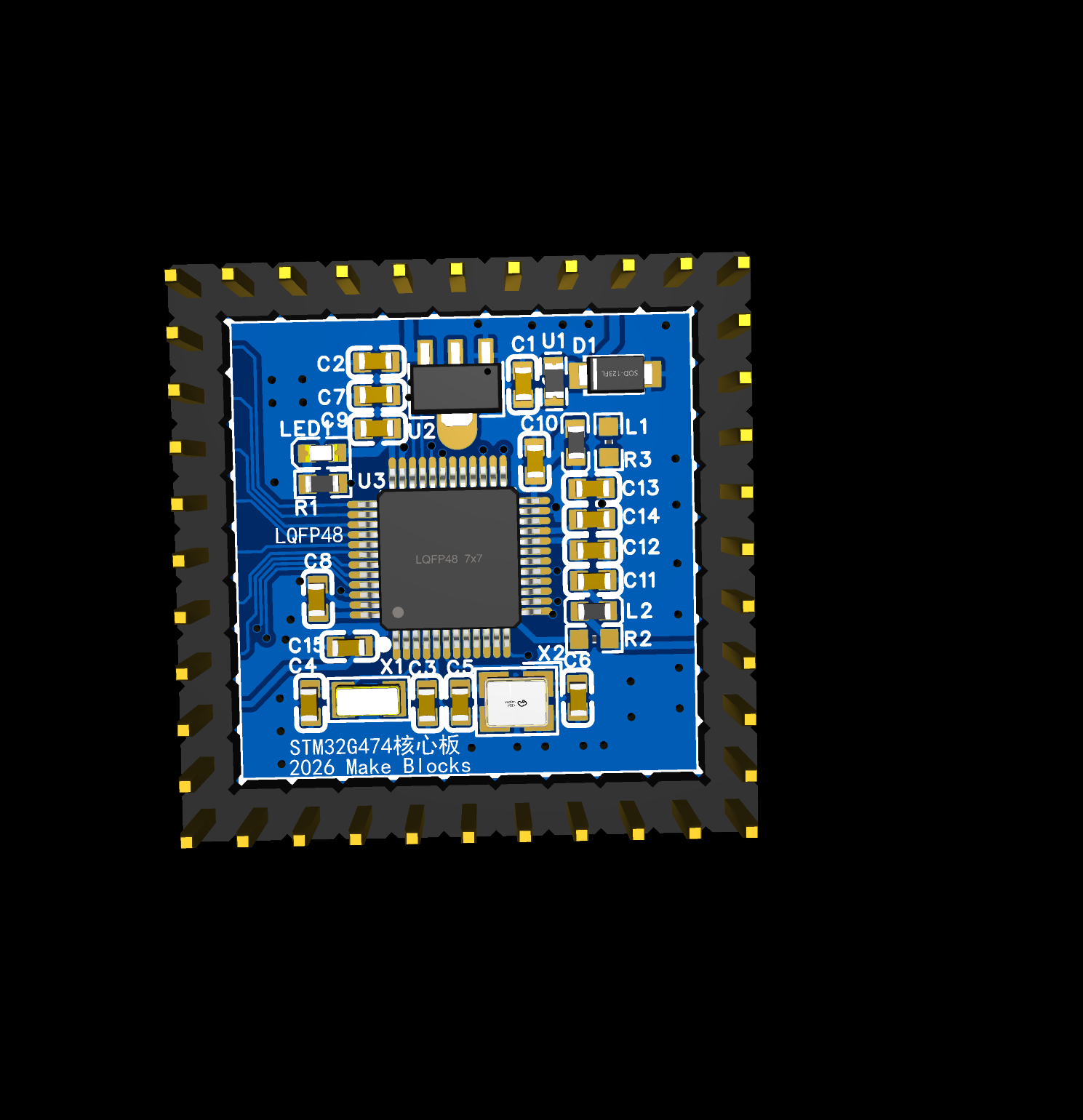

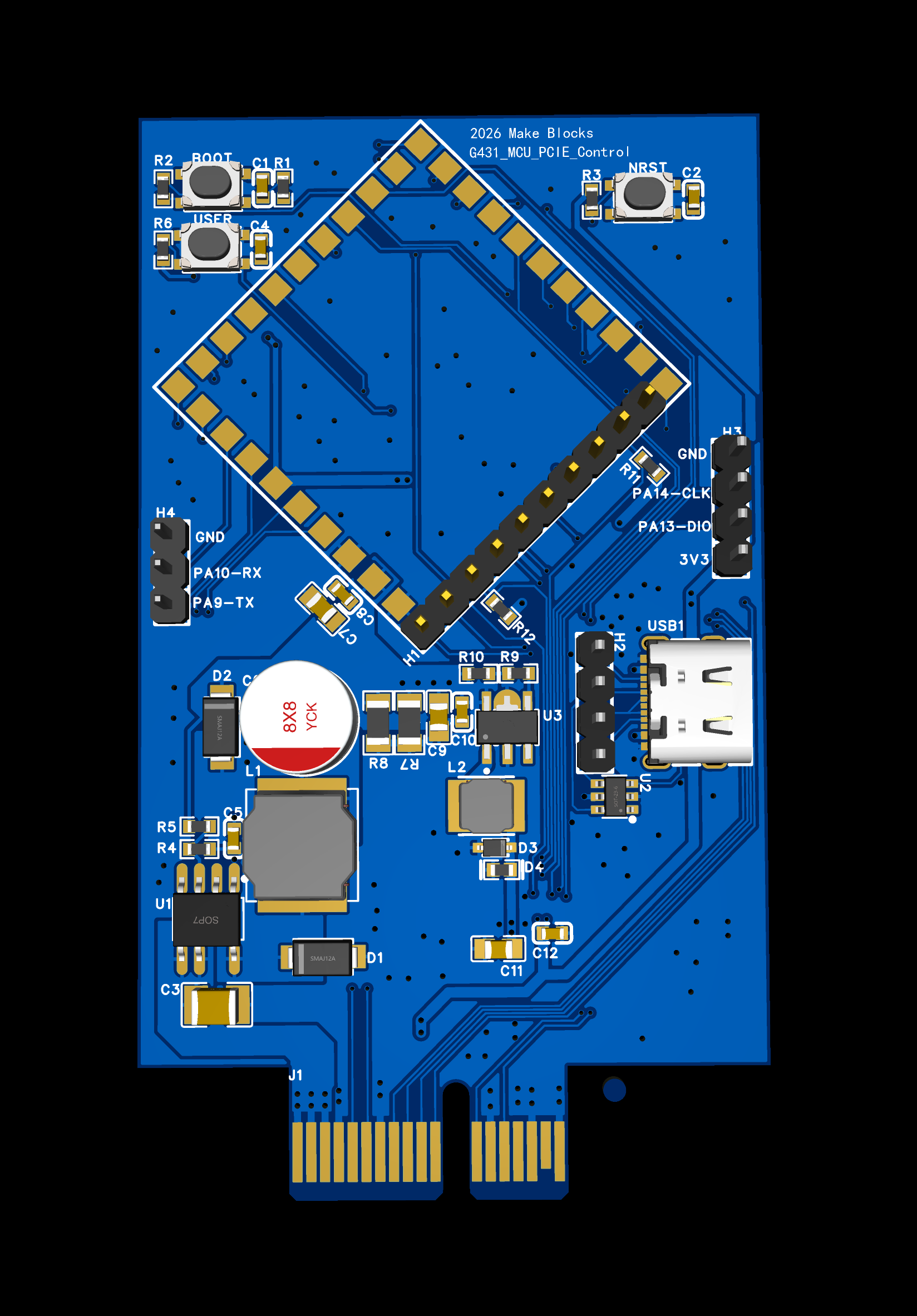

模块3D预览

1. 主要性能指标

• 输入电压：支持C口5V供电/PCIE插座供电DC 5V~150V
• 背光驱动电流： 200mA。
• 通讯速率：SPI最高可达 18MHz 以上。
• 显示接口：24-pin 0.5mm 间距 FPC。

2. 关键管脚定义 (FPC1)

五、 心得体会与建议

1. 意见与改进建议

• 增加ESD保护：在FPC接口的触摸线（TP_SDA/SCL）和SPI线上增加TVS二极管阵列。由于显示屏经常被人手接触，静电容易损坏内部驱动芯片。
• 电源反馈优化：建议在PT4115的DIM引脚（第3脚）引出一路MCU的PWM信号，以实现软件调节屏幕亮度的功能。
• 阻抗匹配：若SPI频率超过25MHz，建议在信号线上串联电阻

2. 总结

该项目原理图设计清晰，模块化程度高。PT4115的应用体现了对高效率背光驱动的需求，电平转换部分也考虑到了兼容性。若能优化PCB的EMC设计（如增加屏蔽罩或地平面隔离），该方案在工业环境下将具有极高的稳定性
