基于RP2350B核心板实现体感鼠标与演示控制器

任务介绍

本项目旨在基于Raspberry Pi Pico 2（RP2350B）核心板开发一款体感鼠标与演示控制器，通过加速度计检测用户的手部动作，实现鼠标的移动、点击和滚轮控制功能，同时配备数码管显示和LED状态指示，适用于教学演示和实际应用场景。

主要功能

1. 体感鼠标控制：通过三轴加速度计检测倾斜角度，控制鼠标光标移动
2. 鼠标按键功能：支持左键、右键、中键和滚轮向上滚动
3. 状态指示：使用WS2812B LED显示工作状态（粉色常亮/暗红色常亮）
4. 数码管显示：使用74HC595驱动4位数码管显示状态信息
5. 休眠唤醒：20秒无操作自动休眠，按键或晃动唤醒
6. 数据滤波：采用卡尔曼滤波算法处理加速度计数据，提高稳定性

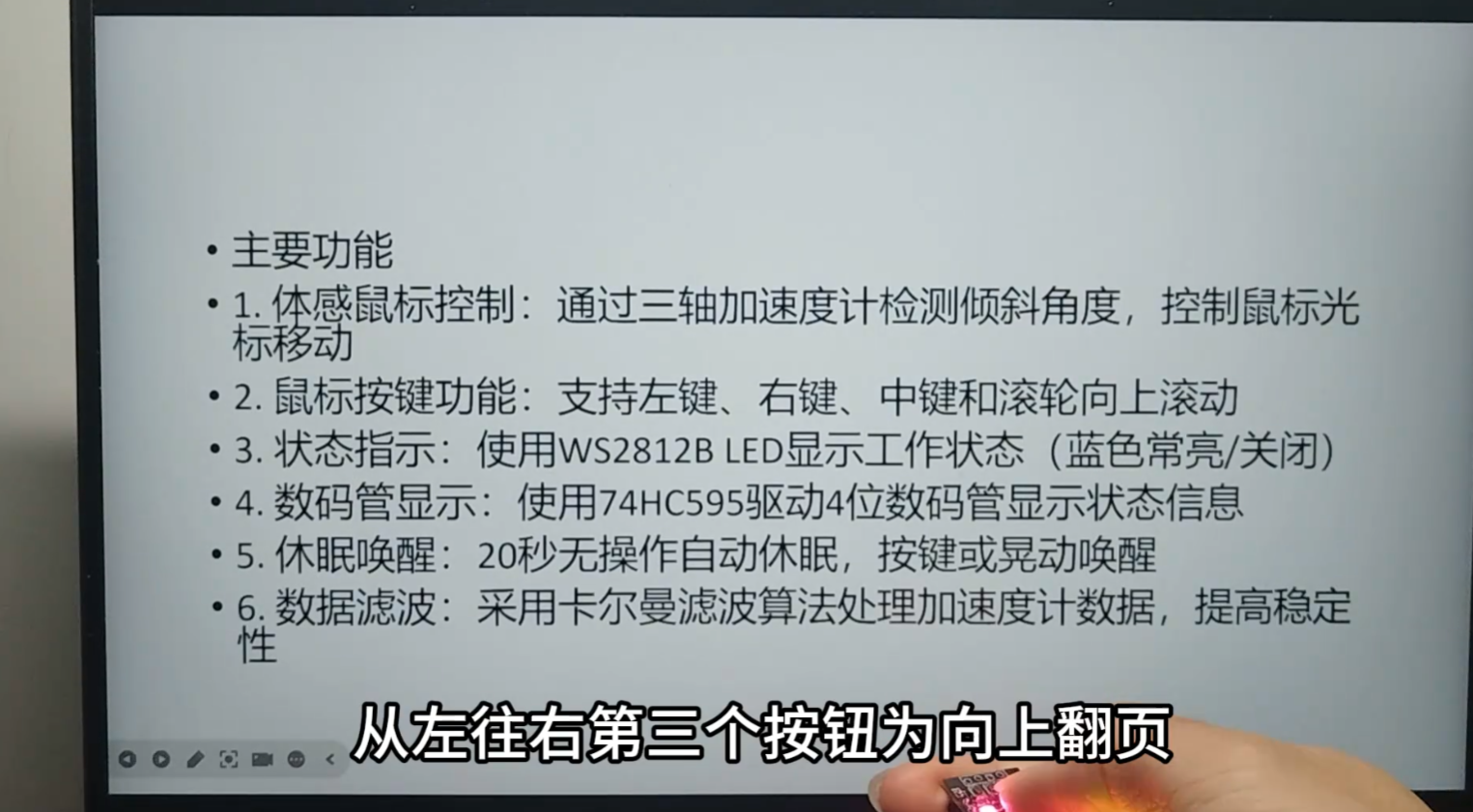

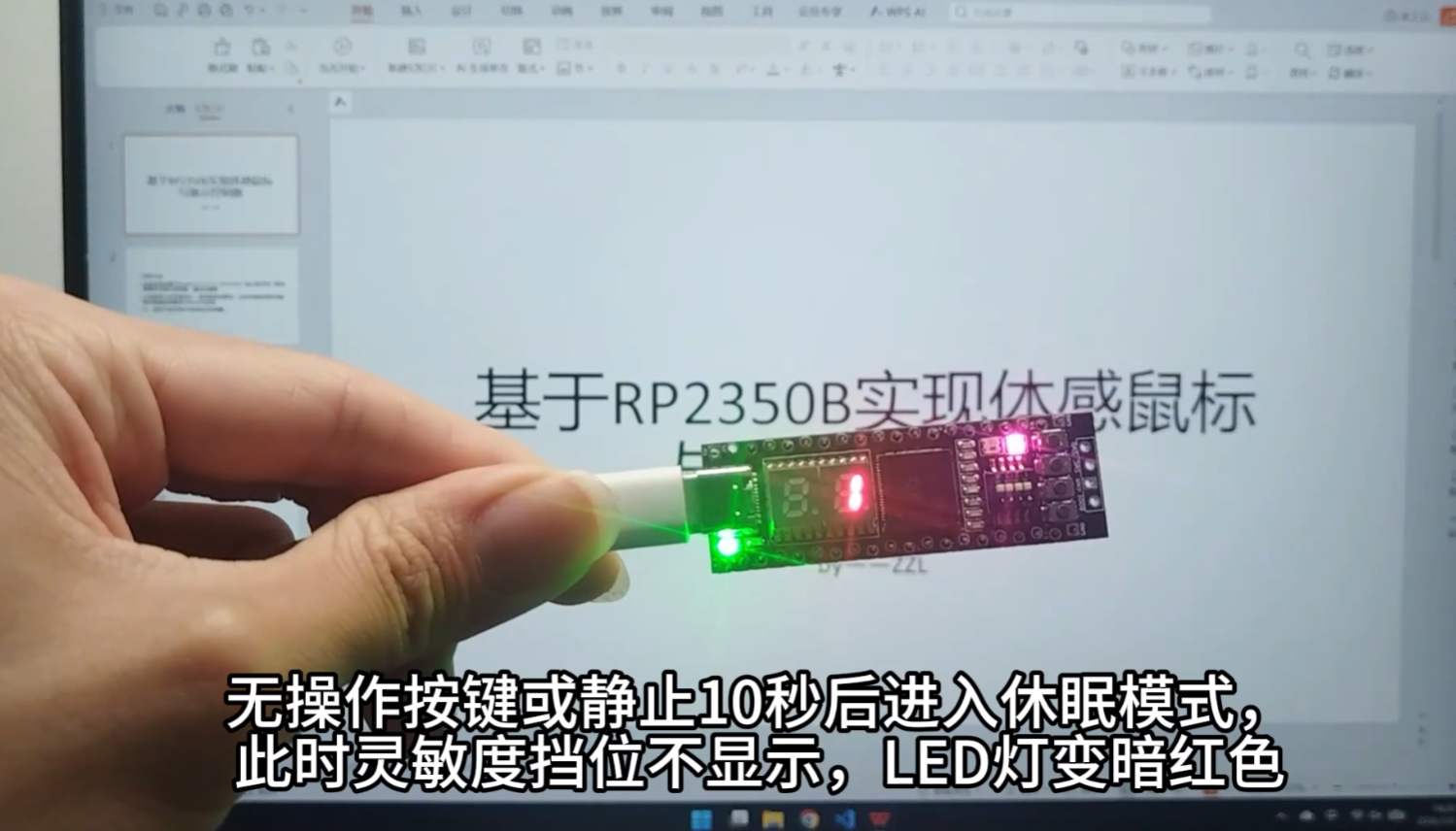

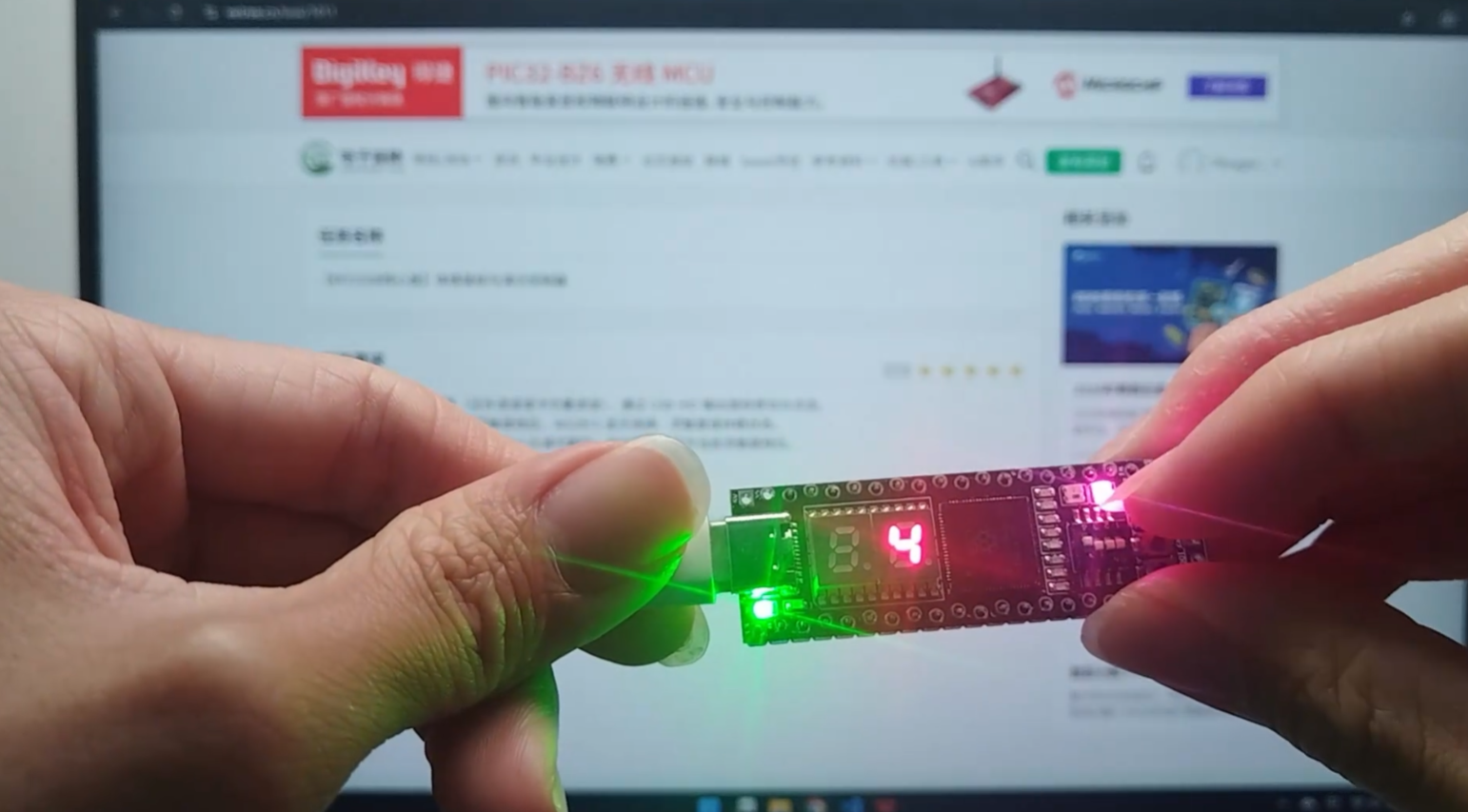

实物展示

硬件介绍

主控芯片

• 型号：Raspberry Pi Pico 2（RP2350B）
• 架构：ARM Cortex-M33双核，主频150MHz
• 特点：支持USB 2.0、PIO、DMA等外设

传感器模块

1. 加速度计：KXTJ3-1057
2. • 量程：±2g
   • 输出频率：50Hz
   • 接口：I2C
   • 功能：检测三轴加速度，实现体感控制
2. 数码管驱动：74HC595
3. • 功能：串行转并行输出
   • 用途：驱动4位共阴极数码管
   • 接口：SPI
3. LED指示：WS2812B
4. • 类型：RGB LED
   • 控制方式：单线串行数据
   • 用途：显示工作状态

按键输入

• DIP开关：4位拨码开关+4个按钮
• 功能：选择显示数值和触发鼠标按键
• 状态检测：ADC读取电压值判断按键状态

软件介绍

开发环境

• IDE：VS Code
• 插件：Raspberry Pi Pico
• 编译器：ARM GCC
• 构建系统：CMake
• SDK：Pico SDK 2.0.0

核心库

1. TinyUSB库
2. • 功能：实现USB HID协议
   • 支持设备枚举、报告描述符、数据传输
   • 配置：tusb_config.h自定义配置
2. Pico SDK
3. • 硬件抽象层：GPIO、I2C、DMA、PIO
   • 标准库：stdio、math、sync
3. 自定义驱动
4. • ws2812b.c/h：WS2812B LED驱动（bit-bang实现）
   • kalman.c/h：卡尔曼滤波算法
   • hc595.c/h：74HC595数码管驱动
   • kxtj3.c/h：KXTJ3加速度计驱动

主要功能模块

1. USB HID鼠标模块

• 设备描述符：实现标准HID鼠标描述符
• 报告格式：6字节报告（按钮、X、Y、滚轮、保留）
• 回调函数：tud_hid_set_report_cb、tud_hid_get_report_cb

2. 加速度计处理模块

// 原始数据读取
kxtj3_1057_read_accel(&accel_data);
​
// 卡尔曼滤波
kalman3d_update(&accel_data);
​
// 姿态解算
float total_g = sqrt(x*x + y*y + z*z);
float angle_x = atan2(x, z) * 180 / PI;
float angle_y = atan2(y, z) * 180 / PI;
​
// 非线性映射
float speed = pow(abs(angle) / 45.0f, 1.5f) * 127.0f;

3. 鼠标移动控制

• 方向判断：根据倾斜角度确定移动方向
• 速度控制：采用非线性映射，小角度慢速，大角度快速
• 精度优化：累积小数部分，精确到0.01
• 平滑移动：合成速度阈值判断，实现任意方向平滑移动

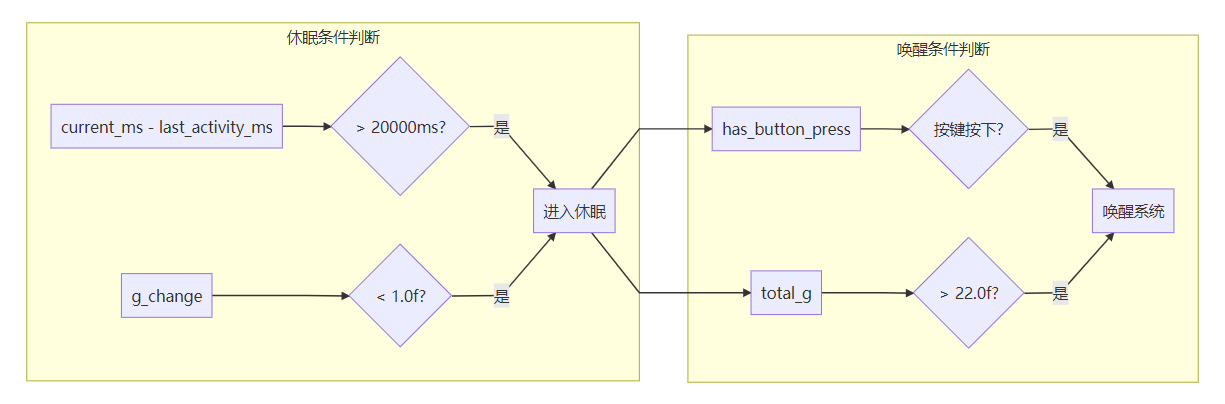

4. 休眠唤醒模块

// 休眠检测
if (current_ms - last_activity_ms > SLEEP_TIMEOUT_MS) {
    is_sleeping = true;
    ws2812b_off();  // 关闭LED
}
​
// 唤醒检测
if (has_button_press || total_g > WAKE_G_THRESHOLD) {
    is_sleeping = false;
    ws2812b_blue();  // 恢复
}

5. LED状态控制

• 正常工作：粉色常亮
• 休眠状态：暗红色常亮
• 信号优化：强制复位机制，避免信号堆积

设计思路

采用模块化开发思路，分别编写调试各模块驱动，确认功能运行正常后依次集成到主项目中

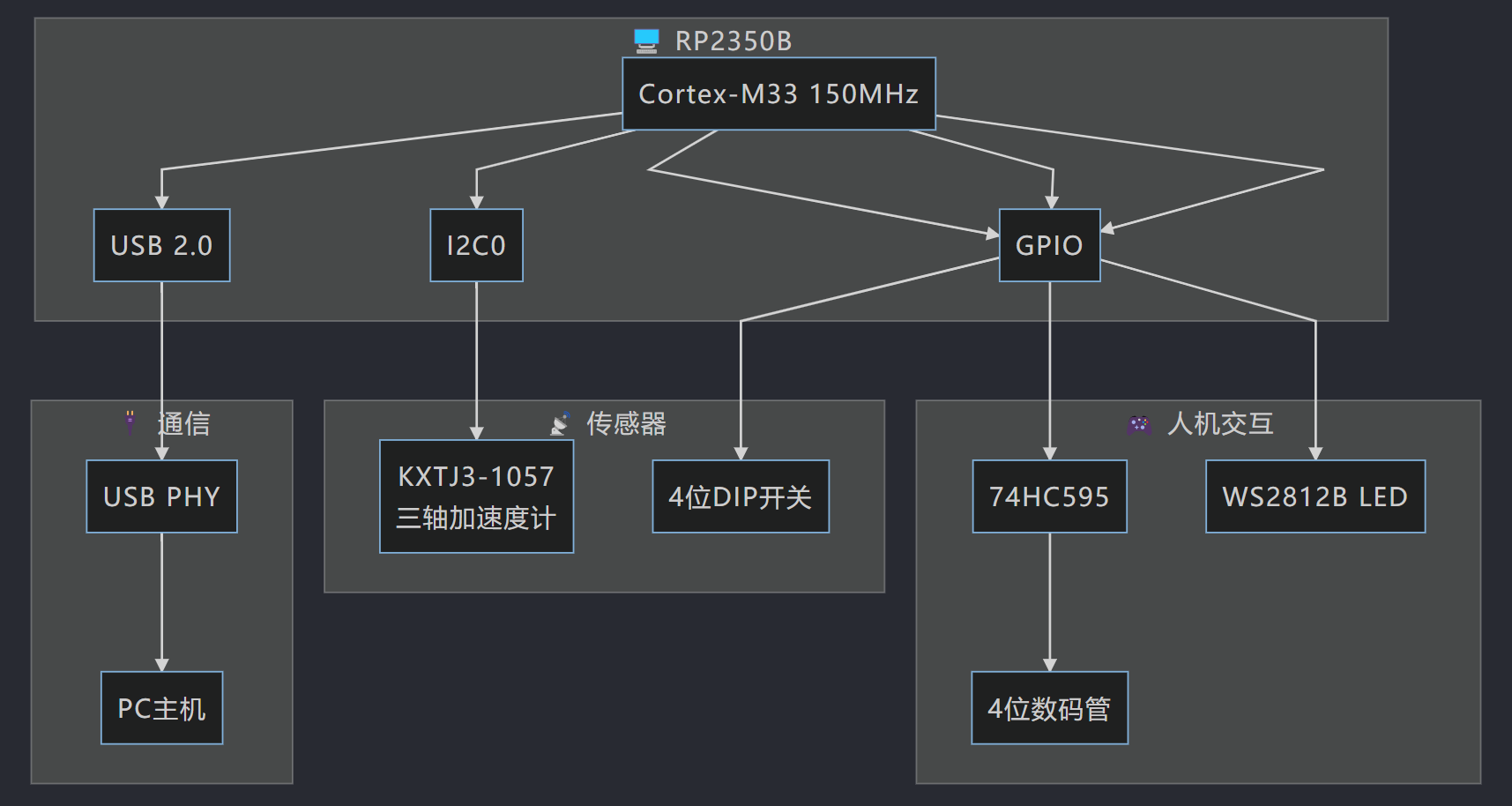

硬件架构

数据流向

1. 加速度计 → 卡尔曼滤波 → 姿态解算 → 鼠标移动
2. DIP开关 → 按键检测 → 鼠标按键/数码管显示
3. 系统状态 → LED控制 → 状态指示
4. 休眠检测 → 唤醒检测 → 状态切换

使用的算法

1. 卡尔曼滤波

用于降低加速度计噪声，提高数据稳定性：

// 预测
x_pred = x_prev + v * dt;
P_pred = P_prev + Q;
​
// 更新
K = P_pred / (P_pred + R);
x = x_pred + K * (measurement - x_pred);
P = (1 - K) * P_pred;

2. 非线性速度映射

实现倾斜角度到鼠标速度的非线性映射：

// 小角度：增长缓慢
// 大角度：增长明显
float speed = pow(abs(angle) / 45.0f, 1.5f) * 127.0f;

3. 姿态解算

通过合成速度阈值判断，避免锯齿状移动：

float speed = sqrt(dx*dx + dy*dy);
if (speed > MOVEMENT_THRESHOLD) {
    // 发送移动报告
    tud_hid_mouse_report(..., dx, dy, ...);
}

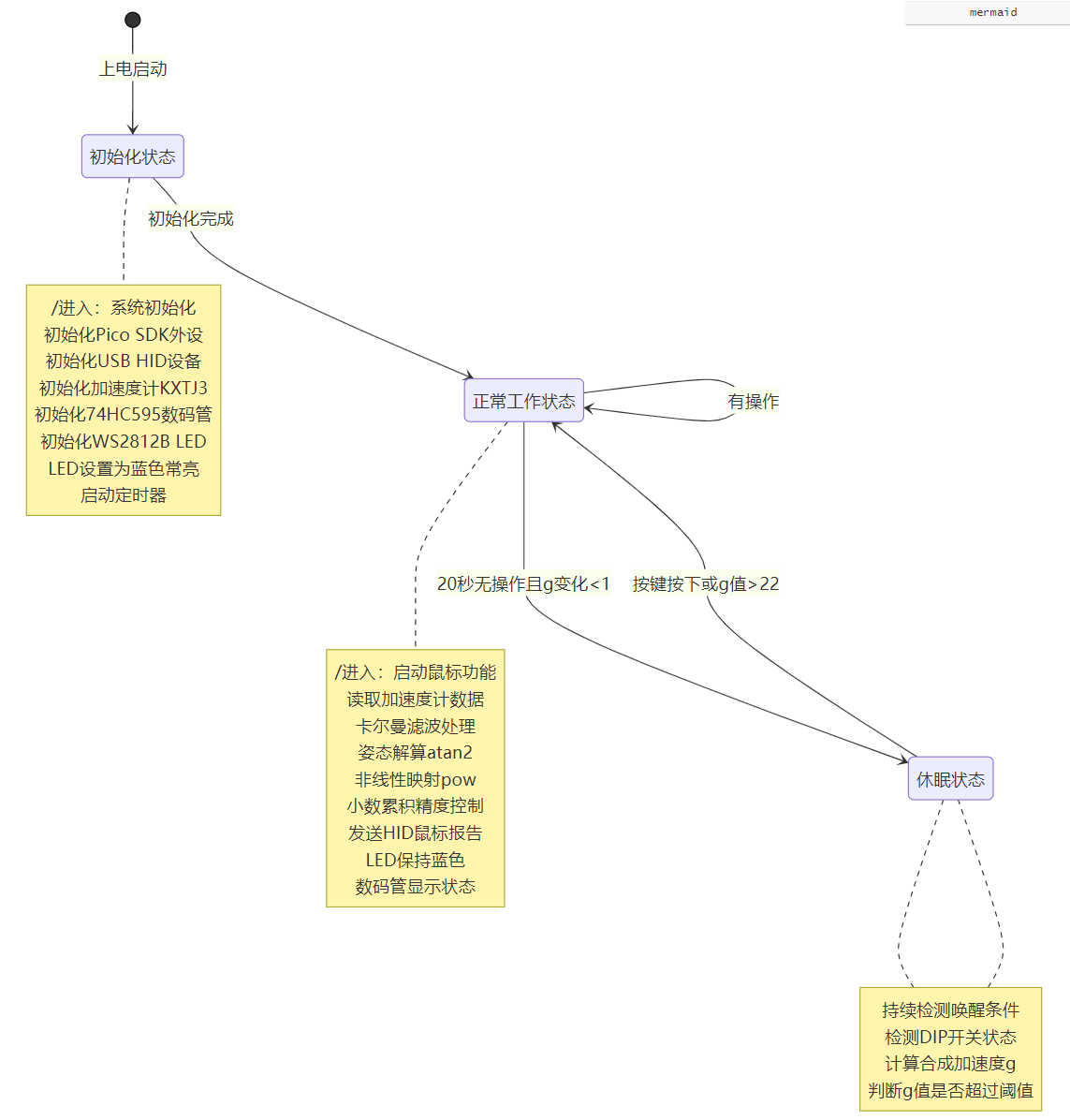

程序设计框图

项目难点

1. USB HID设备枚举失败

问题：学习了TinyUSB库的使用方法，单独编写模块时能跑通，但是集成到主项目时一直报错，显示USB描述符请求失败

原因分析：

• 了解了USB通信原理后，发现主项目的轮询延迟过高，干扰了USB通信，导致电脑端枚举失败

解决方案：

• 优化了各模块的运行延时，避免阻塞USB通信，最终能正常运行

2.WS2812B的控制

问题：一开始使用PIO进行通信，但是对PIO编程不熟悉，反复调试多次无法点亮LED

原因分析：PIO时序控制较为严格，需要协调系统时钟

解决方案：后续采用bit-bang方式，直接控制GPIO按照通信时序进行输出，成功点灯

3. WS2812B LED信号堆积

问题：长时间运行后LED颜色异常（红蓝混色、高亮白色等）

原因分析：

• WS2812B内部数据寄存器未及时清空
• 频繁刷新导致时序错乱
• 复位时间不足

解决方案：

// 添加强制复位函数
static void send_pixel_force(uint32_t grb) {
    // 不检查缓存，强制发送
    ...
}
​
// 切换颜色前先关闭
void ws2812b_blue(void) {
    send_pixel_force(0);      // 强制关闭
    busy_wait_us(500);        // 延长复位
    ws2812b_set(0, 0, BRIGHTNESS);
}
​
// 关闭时发送多次0
void ws2812b_off(void) {
    for (int i = 0; i < 3; i++) {
        send_pixel_force(0);
        busy_wait_us(300);
    }
}

4. 体感鼠标控制精度

问题：鼠标移动出现锯齿状轨迹，无法平滑斜线移动

原因分析：

• X/Y轴独立判断，导致方向切换不连续
• 阈值设置不当，小抖动也触发移动
• 缺少姿态解算，无法精确控制方向

解决方案：

// 1. 姿态解算
float angle_x = atan2(accel_data.x, accel_data.z) * 180 / PI;
float angle_y = atan2(accel_data.y, accel_data.z) * 180 / PI;
​
// 2. 合成速度判断
float speed = sqrt(dx*dx + dy*dy);
if (speed > MOVEMENT_THRESHOLD) {
    // 发送移动
}

5. 加速度计噪声干扰

问题：原始数据波动大，导致鼠标抖动

解决方案：

• 实现卡尔曼滤波算法
• 调整滤波参数（Q、R、P）
• 增加移动阈值，过滤小抖动

6. ADC检测

问题：编写拨码开关的ADC时，发现电压不稳定，每次上电测得的初始电压都不同

解决方案：在初始化时读取电压，测量偏差值，利用差值对后续测得的电压值进行补正，解决了这一问题

心得体会

1. 硬件调试的重要性

本项目初期遇到USB枚举失败问题，通过仔细阅读RP2350B数据手册，发现需要清除USB PHY隔离位。这让我深刻体会到硬件调试中查阅官方文档的重要性，不能仅凭经验猜测。

2. 协议栈的复杂性

USB HID协议涉及设备描述符、配置描述符、报告描述符等多个层次，任何一个环节出错都会导致枚举失败。通过参考官方示例和逐步排查，最终成功实现。这让我认识到模块化设计和分层调试的重要性。

3. 信号时序的精确性

WS2812B采用单线串行通信，时序要求非常严格（ns级别）。初期出现颜色异常问题，通过增加nop数量、延长复位时间、添加强制复位机制解决。这让我理解到实时系统中时序控制的挑战。

4. 算法优化的价值

从简单的线性映射到非线性映射，从独立轴控制到合成速度判断，每一步优化都显著提升了用户体验。特别是卡尔曼滤波的应用，让体感控制更加稳定。这让我认识到算法优化对嵌入式系统性能提升的重要性。

5. 状态机设计的优势

使用状态机管理LED状态和休眠逻辑，使代码结构清晰、易于维护。状态切换时添加强制复位机制，解决了信号堆积问题。这让我体会到状态驱动设计在复杂系统中的价值。

6. 调试工具的使用

通过printf输出调试信息、使用逻辑分析仪观察信号、逐步注释代码排查问题，这些调试方法帮助我快速定位问题。这让我认识到良好的调试习惯对开发效率的提升。

7. 持续改进的态度

项目从最初的简单实现，到后来添加卡尔曼滤波、优化移动算法、修复LED问题，每一步都是持续改进的结果。这让我认识到迭代开发和持续优化的重要性。

总结

本项目成功实现了基于RP2350B的体感鼠标控制器，涵盖了硬件驱动、USB通信、传感器处理、状态管理等多个方面。通过解决USB枚举、LED信号、体感精度等技术难点，积累了丰富的嵌入式开发经验。未来可以进一步优化功耗、增加更多手势识别功能，提升用户体验。
