2026寒假练-基于小脚丫FPGA实现基于麦克风的实时音量表与频谱显示

基于小脚丫 FPGA (MAX10-10M02) 的实时音量表与频谱分析仪项目报告

1. 所选任务介绍

本项目选自 2026 年寒假电赛训练营 中的 “基于麦克风的实时音量表与频谱显示” 任务。

任务核心要求：
利用 FPGA 电赛训练套件（本方案采用 Altera MAX10-10M02 小脚丫核心板）配合 麦克风放大模块，构建一个完整的音频信号处理系统。

• 信号采集：ADC 采样率设定为 8–20 kHz，由 FPGA 产生采样时钟。
• 预处理：实现直流分量去除、数字增益控制及简单的自动增益/滤波处理。
• 时域分析：计算短时包络作为音量值，驱动板载 LED 条形图指示灯。
• 频域分析：实现 4 个频段的能量分析（本方案采用 Goertzel 算法 替代 FFT 以节省资源），并在 OLED 上绘制频谱柱状图。
• 人机交互：通过按键切换“音量/频谱”显示模式，利用旋转编码器实时调节增益与包络衰减时间常数。

2. 项目介绍

本系统设计了一个轻量级、高实时性的音频可视化工具。针对 MAX10-10M02 逻辑资源有限的特点，系统摒弃了资源消耗巨大的 FFT 算法，转而采用 串行 Goertzel 算法 进行特定频点能量检测，并结合 IIR 高通滤波 与 峰值保持包络检波 技术，实现了在低逻辑占用下的高性能音频分析。

系统工作流程：

1. 采集：FPGA 直接驱动外部 ADC 芯片（3PA1030），以 8kHz 采样率获取音频数据。
2. 处理：数据经过直流去除、数字增益放大后，分为两路并行处理：
3. • 音量路：进行全波整流、峰值保持与动态衰减，生成音量包络值。
   • 频谱路：通过状态机串行执行 4 次 Goertzel 迭代，分别计算 800Hz、900Hz、1000Hz、1100Hz 四个频点的能量功率。
3. 显示：
4. • 音量模式：板载 10 颗 LED 根据包络值点亮形成条形图，数码管显示当前参数。
   • 频谱模式：OLED 屏幕绘制 4 根动态柱状图，高度对应各频段能量。
4. 交互：旋转编码器可实时调节“数字增益”和“包络衰减步长”，按键切换显示模式。

3. 硬件介绍

本项目基于 小脚丫 FPGA 电赛训练套件 (Altera-MAX10-10M02) 构建，具体硬件配置如下：

4. 方案框图和项目设计思路

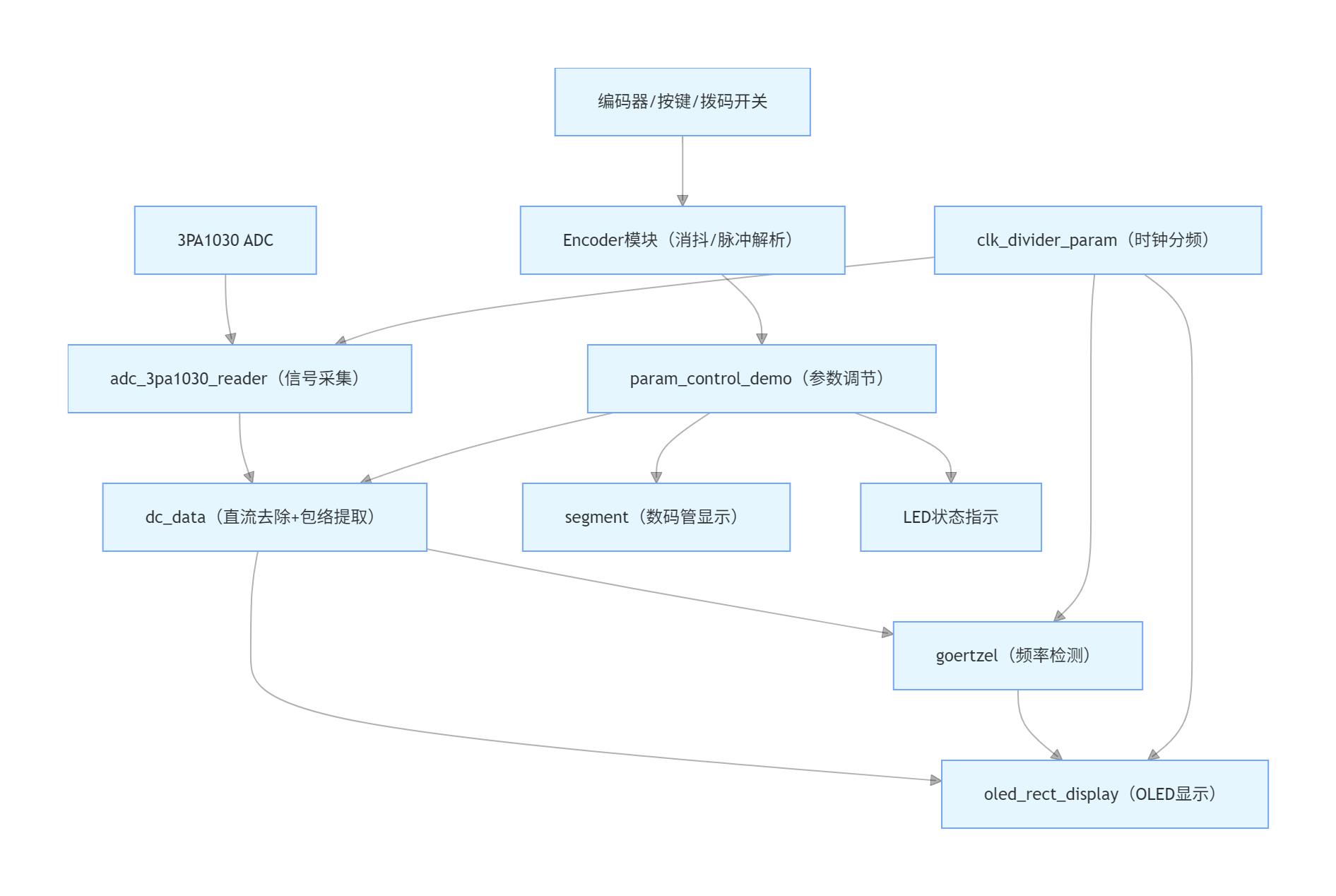

4.1 系统方案框图

4.2 设计思路详解

1. ADC 驱动与时钟管理
2. • 使用参数化分频模块 clk_divider_param 将系统时钟分频产生 8kHz 采样时钟，直接驱动 ADC 的 CLK 引脚。
   • ADC 数据在时钟上升沿锁存，并通过 data_valid 信号同步下游模块，确保时序一致。
2. 信号预处理 (DC Removal & Gain)
3. • 去直流：采用一阶 IIR 高通滤波器 (iir 模块)。利用移位操作替代乘法实现低通平均，有效滤除麦克风偏置电压。
   • 增益控制：将去直流后的有符号数与设定的 gain (Q0.8 定点格式) 相乘，实现 0~255/256 倍的数字放大，并进行饱和限幅防止溢出。
3. 音量包络提取
4. • 整流：对信号取绝对值。
   • 峰值保持：若当前值大于保持值，立即更新（快升）；否则按 decay_step 线性递减（慢降）。
   • 衰减分频：引入 decay_div 参数，控制衰减发生的频率。只有计数器达到阈值时才执行减法，从而实现平滑的视觉回落效果，避免 LED 高频闪烁。
   • 映射：将包络值线性映射到 0-8 区间，驱动 LED 。
4. 频谱分析 (Goertzel 算法)
5. • 算法选择：由于只需检测 4 个频点，使用 Goertzel 算法比 FFT 更高效，且无需存储大量数据。
   • 串行复用：设计一个状态机 (goertzel 模块)，在 4 个时间段内分别对同一组采样数据流进行 800Hz, 900Hz, 1000Hz, 1100Hz 的迭代计算。
   • 资源优化：共用一套乘法器和延迟寄存器，仅在状态切换时加载不同的系数 ，极大节省了 MAX10 的逻辑资源。
   • 功率计算：迭代结束后计算 ，并缩放至 0-63 供 OLED 显示。
5. 显示与人机交互
6. • OLED 驱动：编写 SPI 协议状态机，初始化 SSD1306，并在页地址模式下逐列写入像素数据。根据 4 个频段的能量值动态生成每列的像素掩码，绘制矩形柱状图。
   • 参数调节：param_control_demo 模块检测编码器脉冲，切换 mode_sel 状态，分别修改 gain 或 decay_step 寄存器，并将数值实时显示在数码管上。

5. 调试软件及使用的编程语言说明

5.1 开发环境

• IDE：Intel Quartus Prime Lite Edition (适配 MAX10 系列)。
• 仿真工具：ModelSim-Altera (用于验证 Goertzel 算法收敛性及滤波器频率响应)。
• 在线调试：DSLogic逻辑分析仪 (抓取 ADC 原始波形、包络曲线及状态机跳转信号)。
• 编程语言：Verilog HDL (IEEE 1364-2001/2005 标准)。

5.2 软件流程图描述

1. 系统复位：初始化所有寄存器，OLED 清屏，增益设为默认值。
2. 主循环 (基于采样时钟 8kHz)：
3. • Step 1: 读取 ADC 数据。
   • Step 2: 执行 IIR 滤波去除直流。
   • Step 3: 应用数字增益。
   • Step 4 (并行处理):
   • • 分支 A (音量): 整流 -> 峰值保持 (受 decay_div 控制) -> 更新 LED状态。
     • 分支 B (频谱): Goertzel 状态机推进 (IDLE -> CALC_800 -> ... -> OUTPUT) -> 更新频谱能量值。
   • Step 5: 扫描编码器/按键 -> 更新参数寄存器 -> 刷新数码管显示。
3. OLED 刷新循环 (独立高速时钟)：
4. • 不断重绘屏幕，根据最新的频谱能量值生成像素数据并通过 SPI 发送，保证显示无闪烁。

5.3 关键代码介绍

A. 核心算法：Goertzel 串行引擎

该模块通过状态机复用资源，依次计算 4 个频点功率，显著节省 DSP 资源。

// 状态机核心逻辑片段 (goertzel.v)
CALC_800: begin
    current_coeff <= COEFF_800; // 加载 800Hz 系数 (定点数)
    // 迭代公式: Q0 = x[n] + 2*cos(w)*Q1 - Q2
    mult_full = $signed(current_coeff) * $signed(Q1);
    Q0 = mult_full[27:8] - Q2 + sample_data; // 截取高位保留精度

    if (cnt == N-1) begin
        power_800_temp <= compute_power(Q0, Q1, current_coeff); // 计算最终功率
        cnt <= 0;
        next_state <= CALC_900; // 切换至下一频点
    end else begin
        Q2 <= Q1; Q1 <= Q0; cnt <= cnt + 1;
    end
end

B. 包络检波与衰减控制

实现了可配置的衰减速度，使音量条反应灵敏但回落平滑。

// 峰值保持与分频衰减 (dc_data.v)
if (abs_val_scaled > env_curr) begin
    env_curr <= abs_val_scaled; // 快速上升：立即跟踪峰值
end else begin
    // 慢速下降：仅当计数器达到阈值时才执行衰减
    if (decay_cnt == decay_div) begin
        env_curr <= (env_curr > decay_step) ? (env_curr - decay_step) : 20'd0;
    end
end

C. OLED 像素级绘图

直接在 SPI 发送阶段根据列坐标和高度阈值生成像素数据，无需庞大的 Frame Buffer 显存。

// 动态生成列数据 (oled_rect_display.v)
if(xpos_count >= 8'd10 && xpos_count <= 8'd25) begin // 第一根柱子区域
    for(bit_idx = 0; bit_idx < 8; bit_idx = bit_idx + 1) begin
        pixel_row = pixel_row_base - bit_idx;
        // 判断当前像素行是否在高度范围内 (rect1_h)
        if(pixel_row >= (63 - rect1_h[5:0]))
            pixel_data[bit_idx] = 1'b1; // 点亮像素
    end
end
OLED_data = pixel_data; // 发送生成的字节

6. 功能展示图及说明

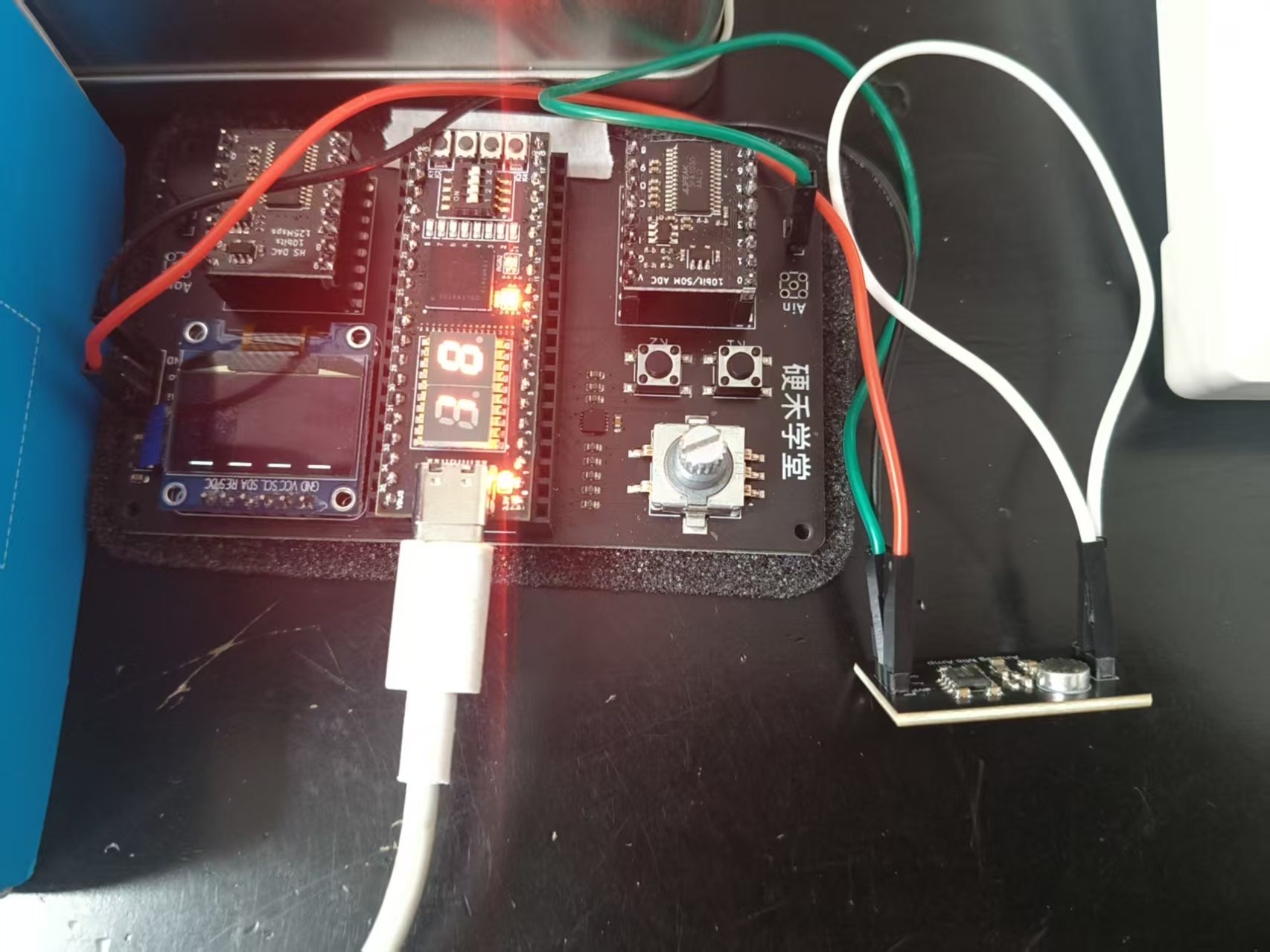

1. 实物连接图
2. •

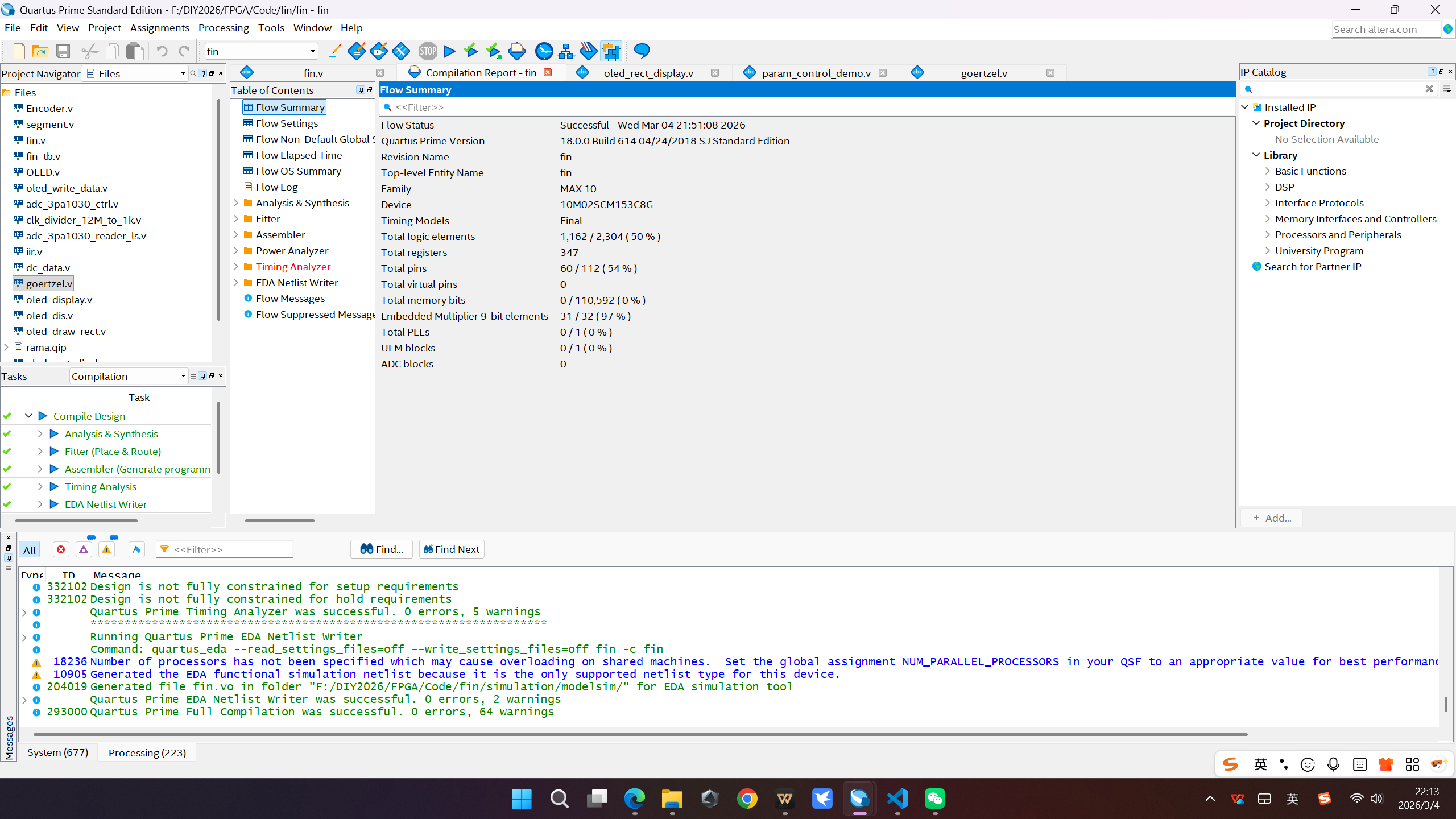

2. FPGA资源占用报告
3. •

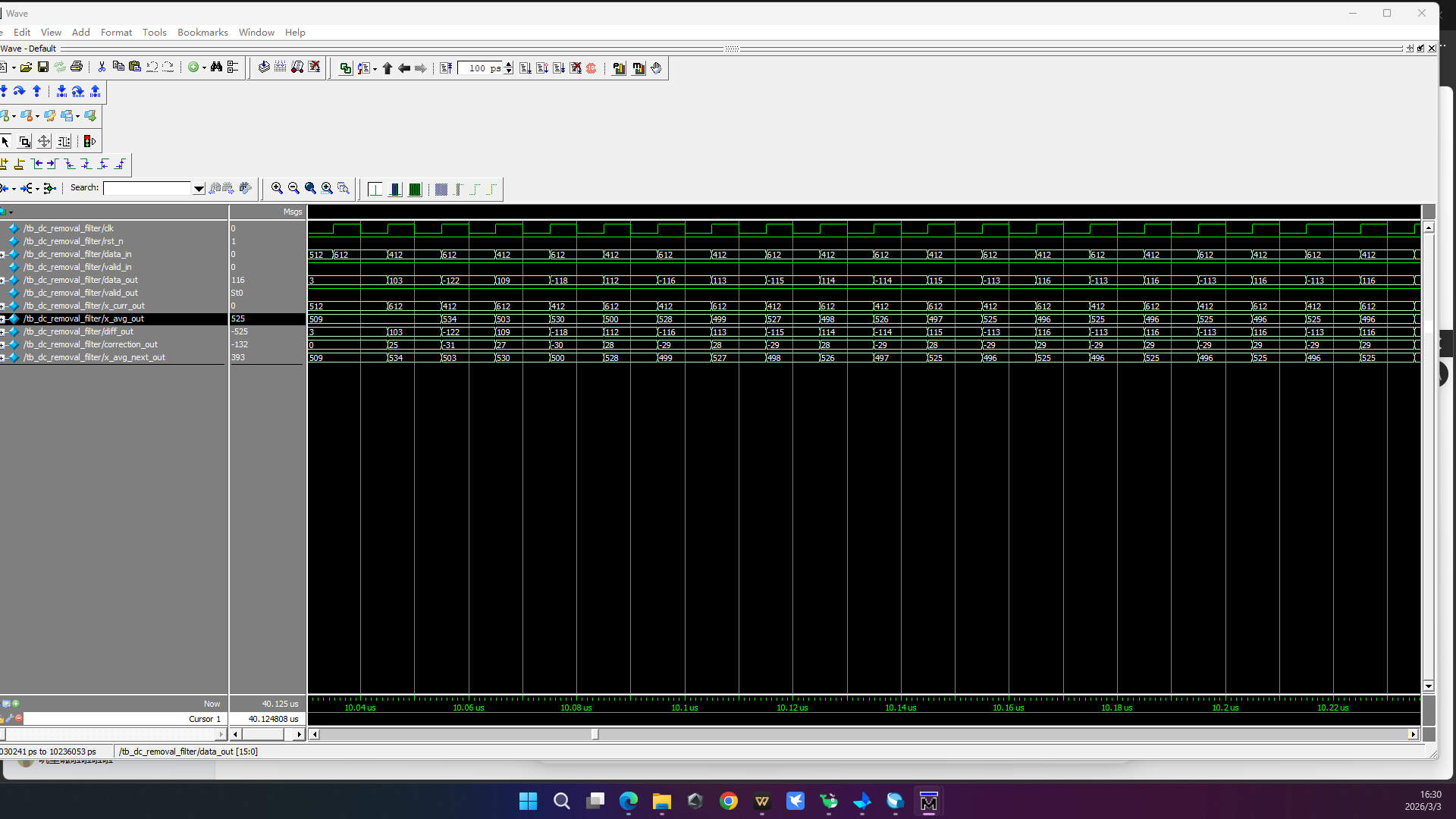

3. 仿真展示
4. •

7. 项目中遇到的难题及解决方法

1. 难题一：Goertzel 算法系数量化误差导致频率响应偏差。
2. • 现象：初期测试发现对目标频率响应不明显，频点漂移。
   • 解决：采用 定点数表示法 (Q8.8)，将系数左移 8 位存储，在乘法运算后统一右移还原，显著提高了频率选择性和计算精度。
2. 难题二：OLED 显示闪烁且占用过多时序资源。
3. • 现象：直接在音频采样时钟 (8kHz) 下驱动 OLED SPI，导致刷屏率低，画面抖动。
   • 原因：音频采样率远低于 OLED 所需刷新率，且 SPI 时序占用了大量状态机周期。
   • 解决：将 OLED 驱动逻辑独立出来，使用更高的分频时钟（如 1MHz）运行独立的 SPI 状态机，并采用“页地址模式”连续发送数据，减少命令交互次数，实现流畅刷新。
3. 难题三：包络衰减速度难以兼顾灵敏度和稳定性。
4. • 现象：衰减太快导致 LED 闪烁，太慢则声音停止后灯很久不灭。
   • 解决：引入 衰减分频器 (decay_div) 和 步进值 (decay_step) 双重控制。用户可通过编码器调节这两个参数，找到最佳视觉体验点，实现了“快升慢降”的专业电平表效果。
4. 难题四：MAX10 资源紧张，多路乘法器导致编译失败。
5. • 现象：同时实例化增益乘法、Goertzel 乘法时提示 Logic Elements 不足。
   • 解决：将 Goertzel 的 4 路计算改为 时间复用 (串行) 架构，只保留一个乘法器模块，通过状态机轮流服务 4 个频点，资源占用降低，成功适配 MAX10-10M02。

8. 心得体会

通过本次基于 MAX10-10M02 的音频分析仪设计，深刻理解了 FPGA 并行处理 与 资源权衡 的核心思想。

1. 算法适配硬件：在资源有限的嵌入式 FPGA 上，盲目套用标准算法（如 FFT）往往行不通。通过改用 Goertzel 算法和串行架构，用最少的逻辑单元实现了预期的频谱分析功能，明白了“合适的算法才是最好的算法”。
2. 定点运算的艺术：在没有硬核 DSP 的芯片上，通过移位和加减法模拟浮点运算，不仅节省了资源，更加深了对数字信号的量化、精度损失的认识。
3. 系统级调试能力：从模拟前端噪声抑制到数字滤波参数整定，再到人机交互的平滑度调整，整个系统是一个有机整体。逻辑分析仪的使用能够“看见”信号在芯片内部的流动，极大地提高了调试效率。
4. 工程实践价值：本项目完整覆盖了信号链的各个环节（采集 - 处理 - 显示 - 交互），是电赛备战的绝佳练手项目。它不仅锻炼了代码能力，更培养了面对硬件限制时的创新解决问题的能力。
