1. 所选任务介绍

本项目的核心任务是基于 STEP-RP2350B 核心板，设计并实现一个多功能计时器演示系统。系统需满足以下功能需求：

输入控制：利用核心板上的 4 个轻触按键（KEY0~KEY3）和 4 个拨码开关（SW0~SW3）实现交互，其中按键需支持短按与长按两种操作，分别触发不同功能；拨码开关用于直接切换系统的工作模式。

工作模式：支持三种计时模式 —— 正计时（0→99 循环）、倒计时（99→0，归零暂停）以及计次随机数显示（每 3 秒生成一个 0~99 的随机数并计数生成次数）。

状态显示：

两位七段数码管实时显示当前计数值或随机数；

8 颗单色 LED 以进度条形式直观反映正/倒计时的进度（0~99 对应 0~8 颗 LED 点亮）；

2 颗 WS2812 RGB LED 用不同颜色指示当前模式（正计时红色、倒计时黄色、随机数蓝色）；

独立 LED（GPIO3）常亮作为电源指示。

调试输出：通过 USB 虚拟串口输出系统状态、ADC 采样值、按键/开关事件及模式切换日志，便于开发和调试。

该任务综合运用了 RP2350B 的 GPIO、ADC、定时器、PIO（通过软件模拟）以及多种外设驱动技术，并针对硬件实际特性进行了多项优化，具有较高的工程实践价值。

2. 项目介绍

本项目是为 STEP-RP2350B 核心板定制的综合演示固件。该核心板基于 Raspberry Pi RP2350B 微控制器，集成了丰富的板载外设，包括数码管、单色 LED 矩阵、RGB LED、按键、拨码开关、姿态传感器等。项目充分利用了核心板的硬件资源，编写了一个既展示基础外设驱动，又解决实际工程问题的示例程序。在实现基本计时器功能的同时，我重点攻克了以下技术难点：

LED 矩阵的鬼影（微亮/串扰）问题：由于 8 颗 LED 仅由 4 个 GPIO 以矩阵方式驱动，切换时引脚残留电荷会导致不该点亮的 LED 微微发亮。我们独创了“放电 + 高阻 + 目标驱动”的驱动方法，彻底消除了这一现象。

WS2812 的时序干扰导致闪绿：在高速系统下，WS2812 的 0 码高电平时间过短容易受到干扰，表现为 LED 随机闪烁绿色。通过精细调节延时并增强引脚驱动能力，显著提高了通信可靠性。

ADC 多路复用输入的准确识别：4 个按键和 4 个拨码开关共用同一个 ADC 引脚（GPIO47），通过分压电阻网络产生不同电压。实际操作时通过实测校准了每个开关/按键的 ADC 阈值，并结合软件滤波和消抖，实现了稳定准确的识别。

多任务实时调度：系统需同时处理按键扫描、数码管动态刷新、LED 矩阵扫描、WS2812 刷新、计时更新等任务，且不能使用阻塞式延时。我们设计了基于时间戳的非阻塞轮询调度器，保证了所有任务的实时性和流畅性。

3. 使用到的硬件介绍

3.1 主控芯片：RP2350B

双核 Arm Cortex-M33 处理器，主频可达 150MHz；

内置 520KB SRAM 和 2MB 板载 Flash；

48 个 GPIO 引脚，支持多种功能复用；

丰富的片内外设：ADC、PWM、I2C、SPI、UART、PIO 等。

3.2 核心板板载外设

两位七段数码管：由两片 74HC595 移位寄存器驱动，仅占用 3 个 GPIO（SER、RCLK、SCLK），实现串行转并行输出，控制数码管的段选和位选。

8 颗单色 LED：采用 4×2 矩阵连接方式，由 GPIO24~27 控制。每颗 LED 对应一对 GPIO（一个高电平、一个低电平），利用人眼视觉暂留通过快速扫描实现“常亮”效果。

2 颗 WS2812 RGB LED：通过单线串行数据线（GPIO46）级联，内置驱动 IC，可独立显示 24 位真彩色。本项目中用于指示工作模式。

4 个轻触按键（KEY0~KEY3） 与 4 个拨码开关（SW0~SW3）：通过电阻分压网络共同连接到 GPIO47（ADC 通道 7）。每个按键/开关闭合时接入不同阻值的下拉电阻，产生唯一的 ADC 采样值。软件根据预设阈值区分具体操作。
独立电源指示 LED：直接由 GPIO3 驱动，高电平点亮，用于指示系统已上电运行。

USB Type-C 接口：提供 5V 电源，并连接至 RP2350 的 USB 控制器，支持虚拟串口（CDC）功能，用于打印调试信息。

其他：板载 12MHz 晶振、2MB Flash、XT3406 稳压芯片（5V→3.3V）、姿态传感器（I2C 接口，本项目未使用）等。

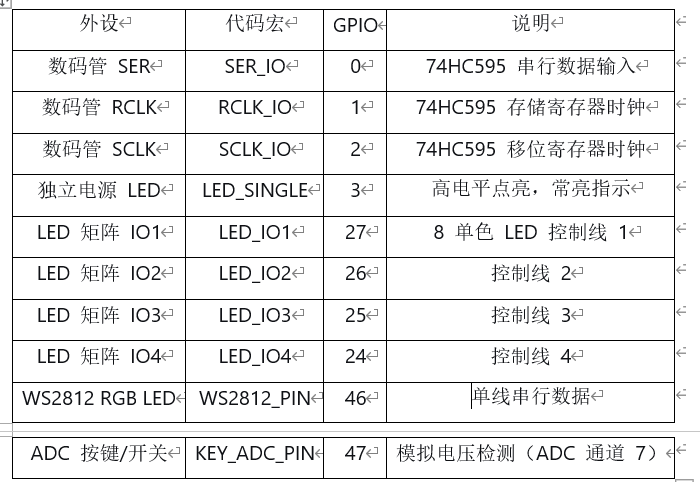

3.3 硬件连接总结

4. 方案框图和项目设计思路

4.1 系统框图

4.2 设计思路

本项目的主要思路如下：

外设驱动抽象：将每个外设（数码管、LED矩阵、WS2812、ADC）封装成独立的模块，提供初始化函数和周期性更新函数。各模块之间通过全局变量（如 counter、timer_mode）共享状态，降低耦合度。

非阻塞时间片轮询：主循环采用基于系统滴答计时器的轮询方式，为每个任务分配固定的执行间隔（如按键20ms、数码管10ms、LED矩阵2ms等）。通过比较当前时间与上次执行时间决定是否运行任务，避免了 sleep() 造成的阻塞，保证了系统的实时响应能力。

硬件缺陷的软件补偿：

LED矩阵鬼影：分析电路原理后发现，直接切换引脚电平会导致电荷残留。因此设计“放电→高阻→目标驱动”的驱动序列，确保每次点亮前所有引脚被强制拉低放电，然后全部设为高阻，最后只将需要的两个引脚设为输出并驱动。此方法彻底消除了微亮现象。

WS2812时序优化：根据数据手册，0码和1码的时序容差有限。在RP2350高速运行时，简单的 busy_wait 可能因指令流水线导致偏差。我们通过调整0码中高电平的延时（使用四个 busy_wait_us_32(0) 延长至约0.5μs）并启用12mA驱动强度，使信号边沿更陡峭，抗干扰能力增强。

ADC多路复用识别：由于多个开关/按键共用同一ADC通道，其电压值会相互影响。我们首先通过实测获得每个开关/按键单独按下时的ADC原始值范围，并预留足够余量。软件中采用4次采样取平均滤波，并结合状态机进行消抖（按键连续稳定30ms判定按下，开关连续5次采样一致判定切换），从而准确识别。

状态机设计：

计时器状态：包括停止、运行、暂停三种状态，由按键控制切换。

模式状态：由拨码开关直接设定或由按键循环切换。当拨码开关变化时，通过 switch_mode_changed 标志通知主循环应用新模式，并同步更新WS2812颜色和进度条。

按键长按/短按：每个按键维护按下时间、长按标记等变量，识别是否需要消抖后，通过时间差区分短按（30ms~2000ms）和长按（≥2000ms），并执行对应回调。

5. 调试软件、编程语言及关键代码

5.1 开发环境与工具

编程语言：C语言。

SDK：官方 Raspberry Pi Pico SDK 2.2.0，包含硬件抽象层、标准库及外设驱动。

IDE/编辑器：Visual Studio Code，配合 Raspberry Pi Pico VS Code Extension，实现一键编译、烧录与调试。

构建系统：CMake，通过 CMakeLists.txt 管理项目，链接所需库。

调试工具：通过 USB 虚拟串口输出日志，使用串口终端实时查看。

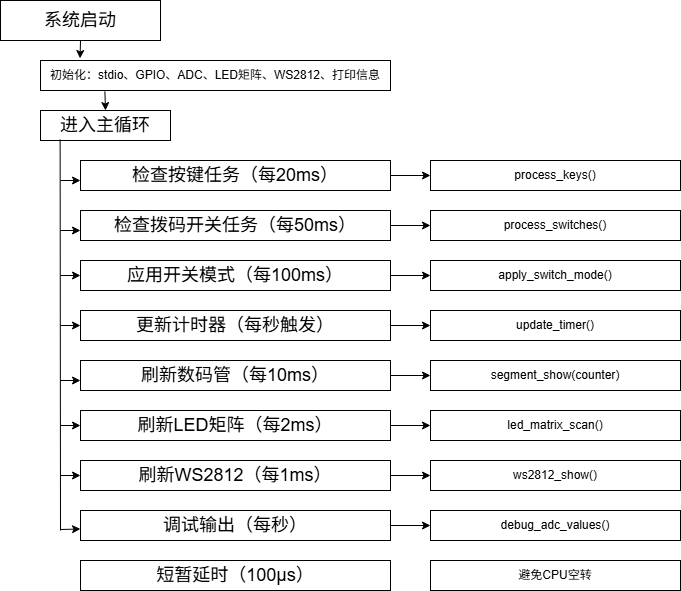

5.2 软件流程

5.3 关键代码分析

5.3.1 LED 矩阵驱动：消除鬼影

void pico_multi_led_control(uint8_t led_num) {
    // 1. 放电：所有引脚输出低电平，持续3μs
    for (int i = 0; i < 4; i++) {
        gpio_set_dir(led_pins[i], GPIO_OUT);
        gpio_put(led_pins[i], 0);
    }
    busy_wait_us(3);
    // 2. 高阻：所有引脚设为输入，禁用上下拉
    for (int i = 0; i < 4; i++) {
        gpio_set_dir(led_pins[i], GPIO_IN);
        gpio_disable_pulls(led_pins[i]);
    }
    // 3. 目标驱动：仅设置需要点亮的两个引脚为输出并赋予正确电平
    switch(led_num) {
        case LED3: // IO1高, IO2低
            gpio_set_dir(LED_IO1, GPIO_OUT); gpio_put(LED_IO1, 1);
            gpio_set_dir(LED_IO2, GPIO_OUT); gpio_put(LED_IO2, 0);
            break;
        // ... 其他LED类似
        default: break;
    }
}

该函数每次点亮单个LED前，先强制将所有引脚放电，消除寄生电容上的电荷；然后全部设为高阻，避免漏电；最后只激活目标引脚。配合2ms的扫描周期，8颗LED轮询点亮，视觉上形成连续亮度。

5.3.2 WS2812 优化时序

static inline void ws2812_send_bit(bool bit) {
    if (bit) {
        gpio_put(WS2812_PIN, 1); busy_wait_us_32(1); // T1H ≈1μs
        gpio_put(WS2812_PIN, 0); busy_wait_us_32(1); // T1L ≈1μs
    } else {
        gpio_put(WS2812_PIN, 1);
        busy_wait_us_32(0); // 四个连续延时，累计约0.5μs
        busy_wait_us_32(0);
        busy_wait_us_32(0);
        busy_wait_us_32(0);
        gpio_put(WS2812_PIN, 0);
        busy_wait_us_32(1); // T0L ≈1μs
    }
}

通过将0码的高电平延长至四个极短延时，使其接近0.5μs，更符合WS2812的时序要求，同时避免因指令执行时间波动导致的误码。此外，在初始化时调用 gpio_set_drive_strength(WS2812_PIN, GPIO_DRIVE_STRENGTH_12MA)，提高信号驱动能力。

5.3.3 按键消抖与长按短按处理

void process_keys(void) {
    uint16_t adc = read_adc_filtered();
    uint8_t key_mask = detect_key(adc);
    for (int i=0; i<4; i++) {
        uint8_t bit = 1<<i;
        bool pressed = (key_mask & bit) != 0;
        bool was_pressed = (last_key_mask & bit) != 0;
        if (pressed && !was_pressed) { // 按下瞬间
            key_down_time[i] = current_time;
            key_pressed[i] = true;
            key_long_press_handled[i] = false;
        }
        else if (pressed && was_pressed) { // 保持按下
            if (!key_long_press_handled[i] &&
                (current_time - key_down_time[i] >= LONG_PRESS_TIME_MS)) {
                // 长按触发
                key_long_press_handled[i] = true;
                execute_long_press_action(i);
            }
        }
        else if (!pressed && was_pressed) { // 释放
            if (!key_long_press_handled[i] &&
                (current_time - key_down_time[i] >= DEBOUNCE_TIME_MS)) {
                // 短按触发
                execute_short_press_action(i);
            }
            key_pressed[i] = false;
        }
    }
    last_key_mask = key_mask;
}

该状态机准确区分按下、保持和释放，利用系统滴答计时器记录时间，实现可配置的消抖（30ms）和长按阈值（2s）。同时，每个按键独立维护状态，互不干扰。

6. 功能展示图

由于显示系统采用了视觉暂留效应，八颗单色 LED 通过高速扫描实现多颗 LED 的视觉常亮。然而，拍摄设备的帧率、曝光时间及卷帘快门特性无法与扫描周期同步，导致采集到的图像中 LED 点亮状态不完整或亮度分布不均。同时，WS2812 RGB LED 的亮度调节依赖于脉冲宽度调制，相机传感器在积分时间内可能仅捕获部分调制周期，造成记录亮度与实际感知存在偏差。经实物验证，人眼观察下所有显示功能均正常，上述现象仅为拍摄过程中的采样失真所致。

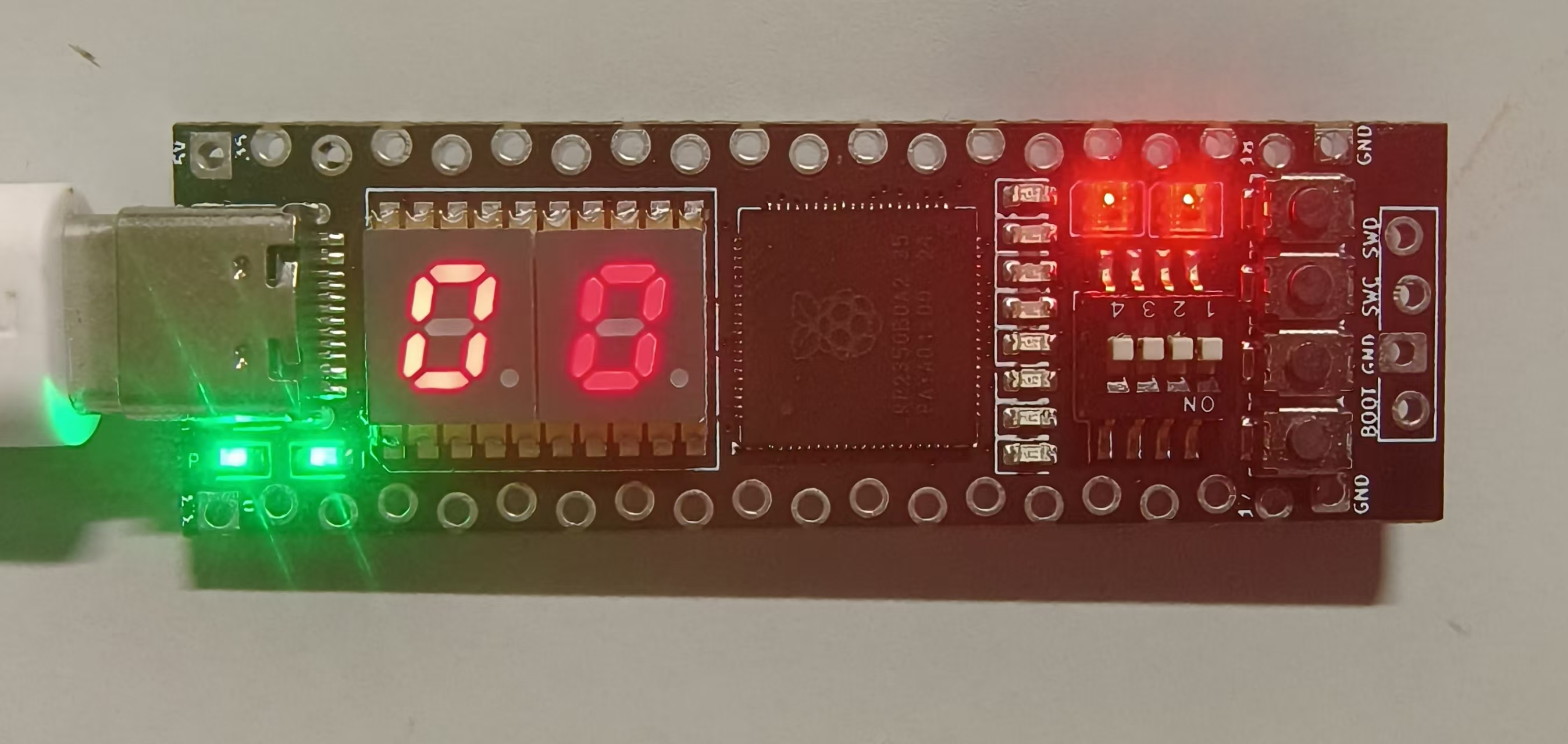

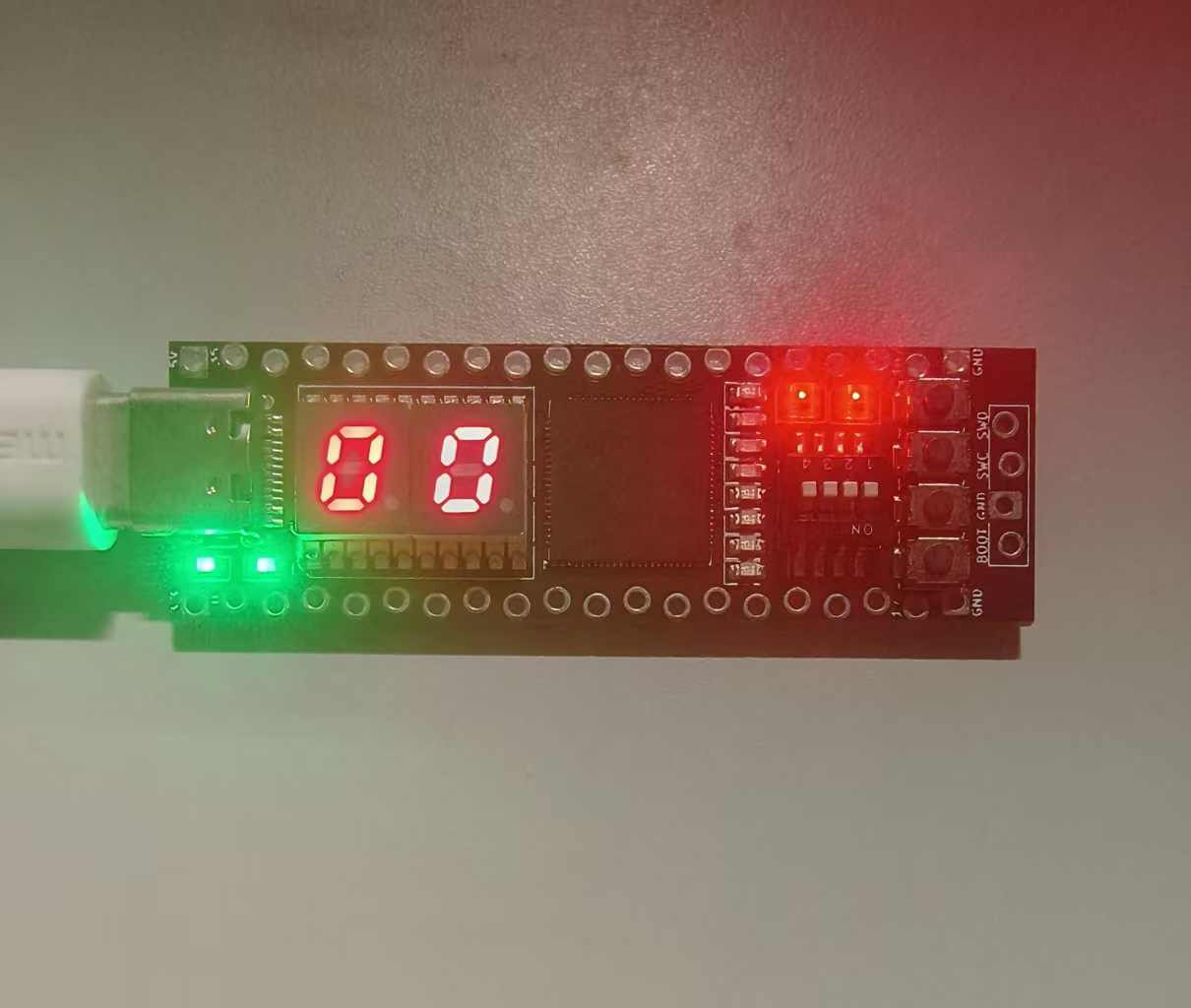

通电：

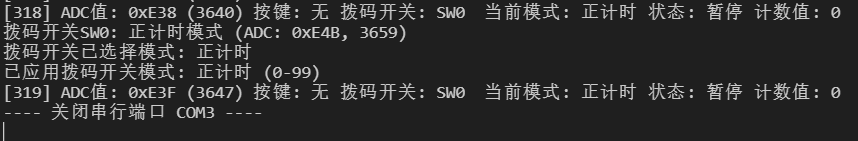

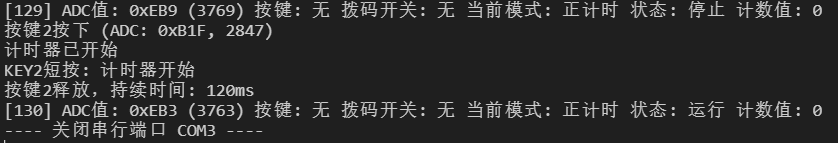

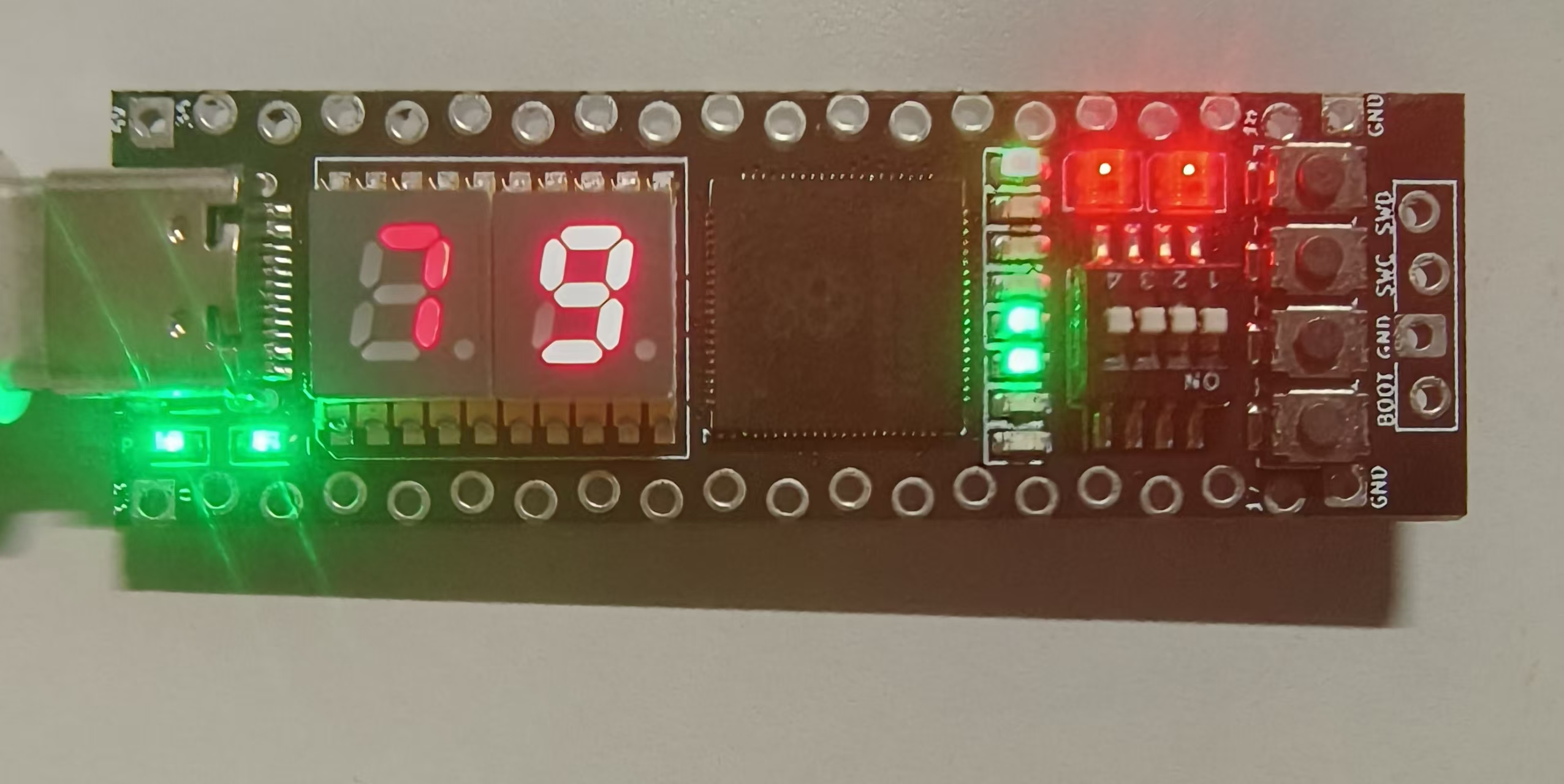

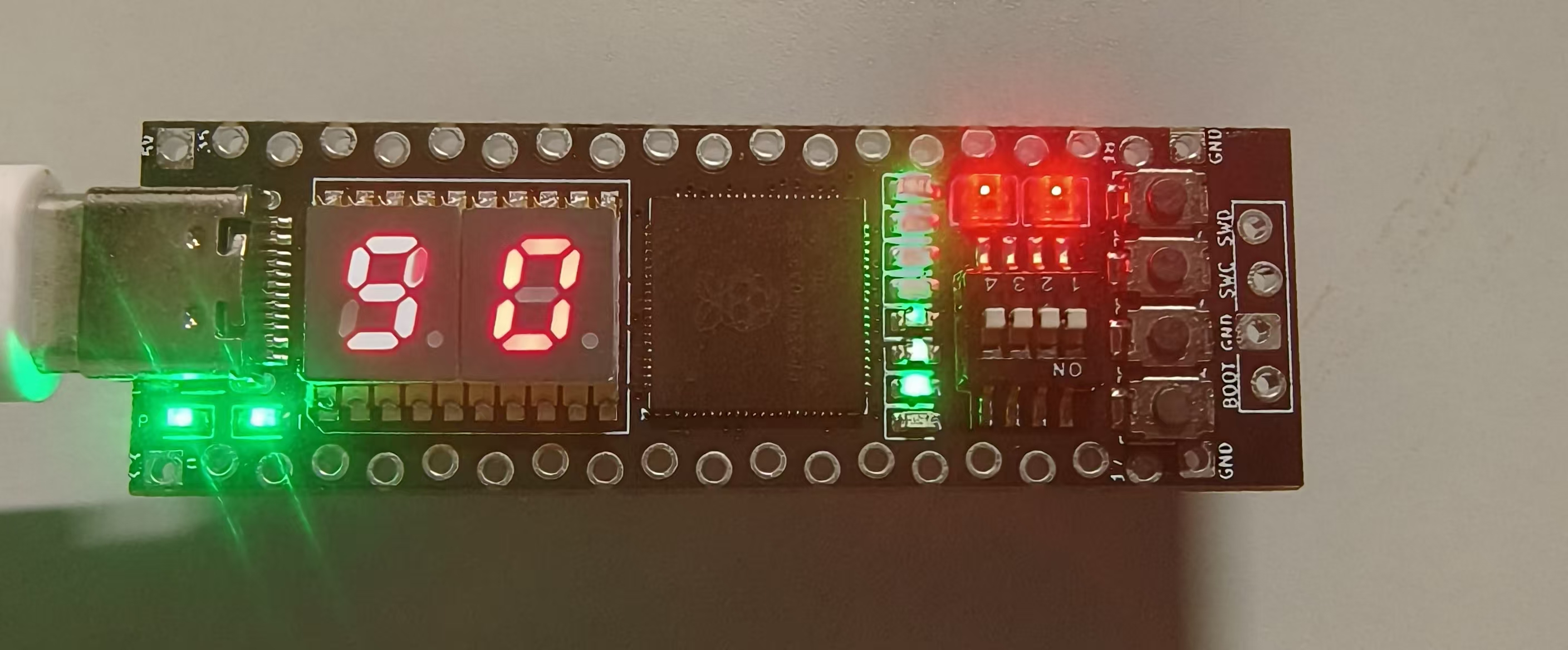

正计时、计时开始：

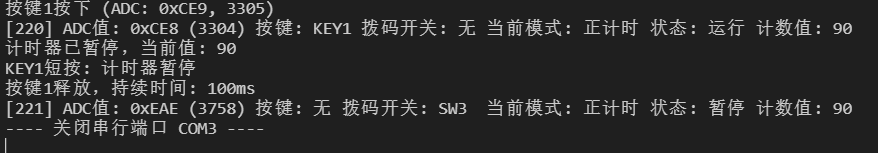

计时暂停：

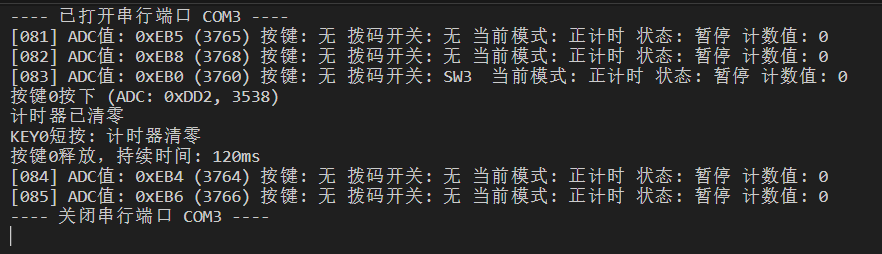

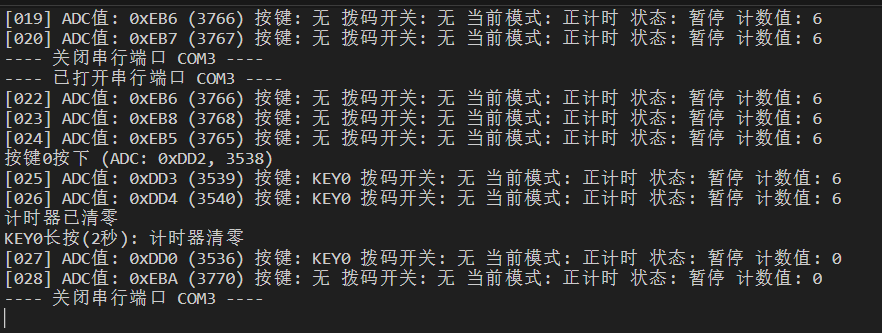

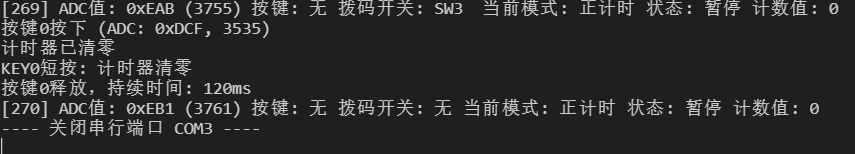

计时清零：

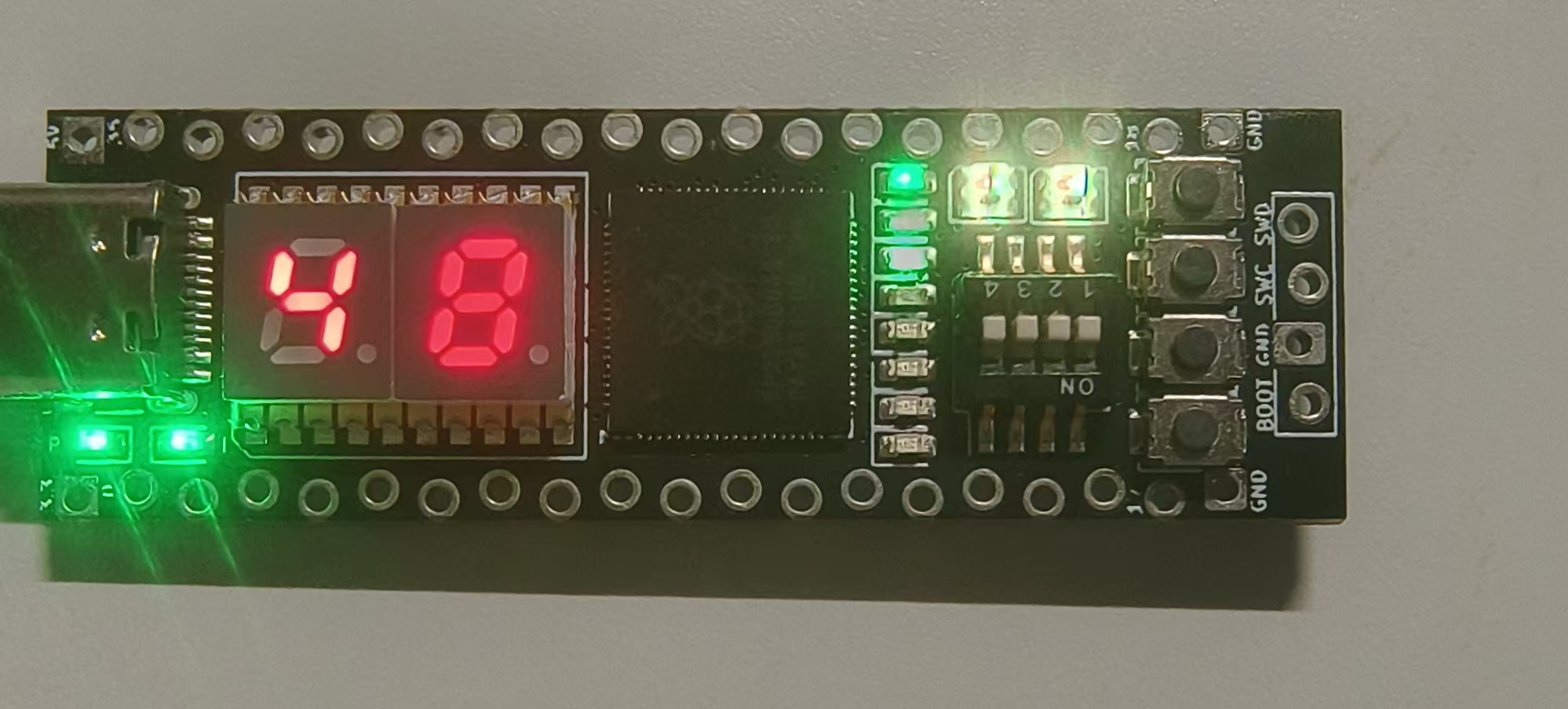

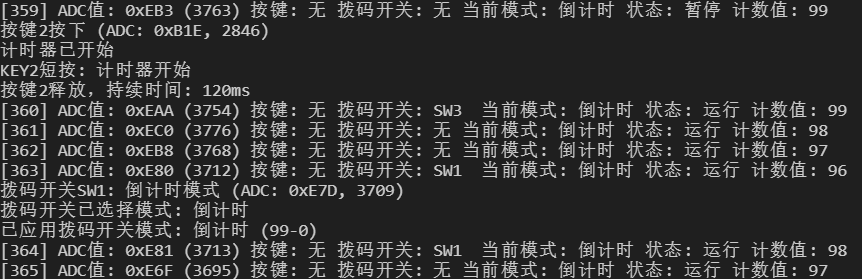

倒计时：

ws2812变为黄色：

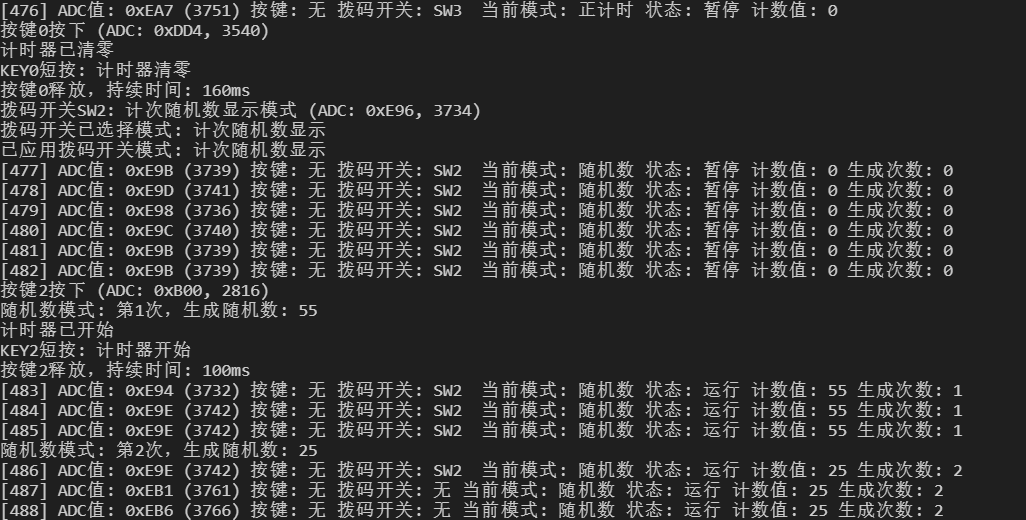

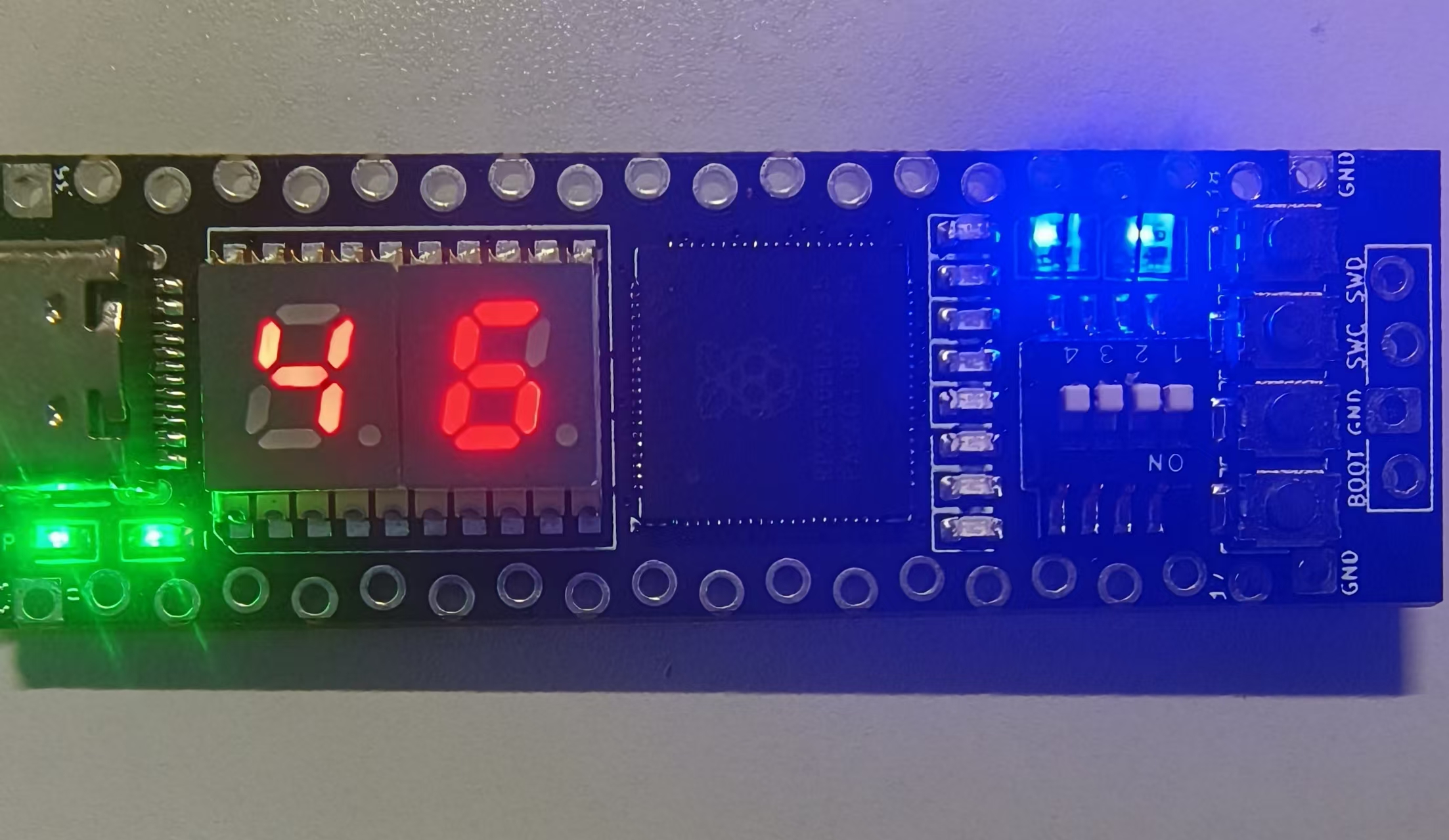

随机数：

ws2812变为蓝色：

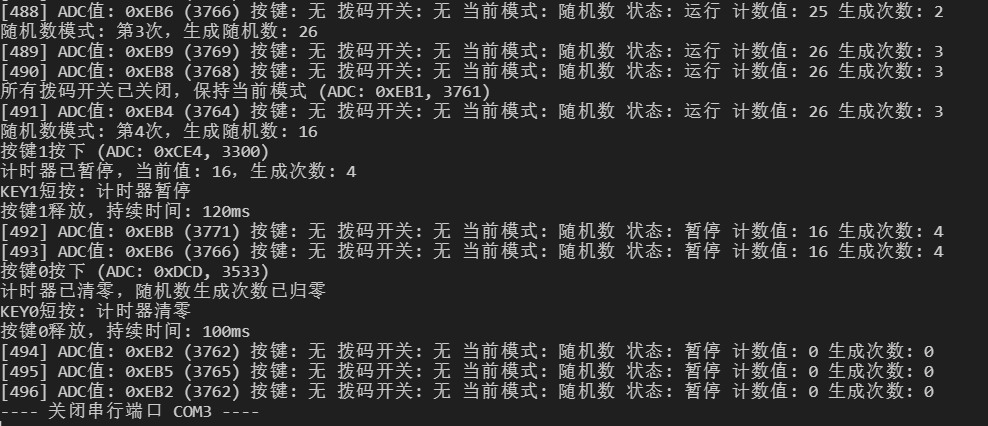

随机数计算次数与清零：

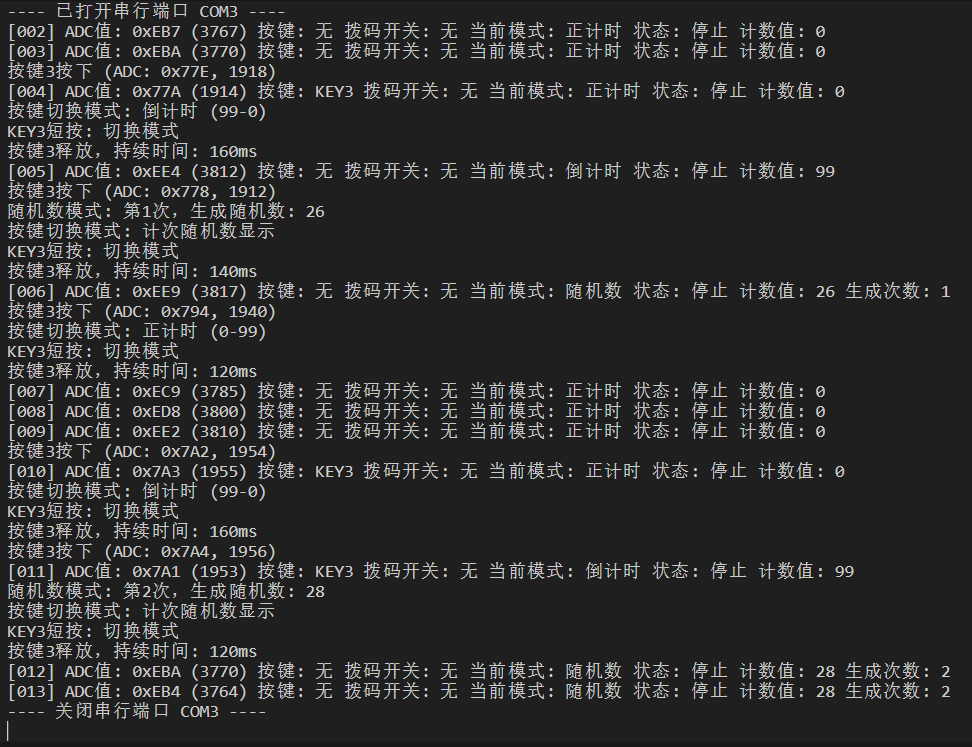

单个按键切换模式：

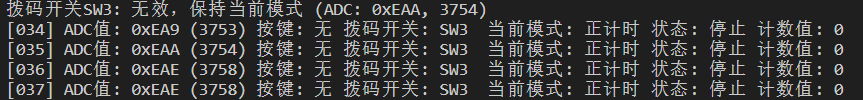

备用拨码开关（未赋予其实际功能）识别：

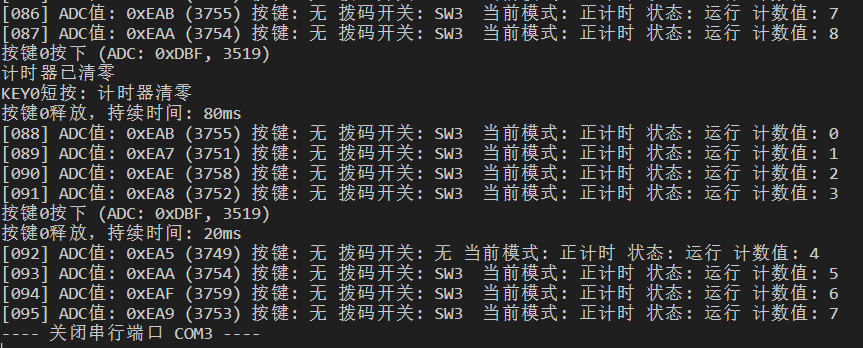

按键消抖：

长按短按区分示例：

7. 项目中遇到的难题及解决方法

7.1 LED 矩阵的干扰（微亮/串扰）

问题描述：当快速切换点亮不同的LED时，某些本该熄灭的LED会微微发亮，导致显示模糊。这是由于IO引脚在切换过程中，寄生电容上的残留电荷通过LED形成短暂回路。

解决方法：采用“放电 + 高阻 + 目标驱动”三步法。每次点亮前，先将所有控制引脚强制输出低电平并保持3μs，释放电荷；然后将所有引脚设为输入高阻，切断所有可能的漏电路径；最后只将需要点亮的两个引脚设为输出并赋予正确电平。经过测试，此方法彻底消除了鬼影，即使在高亮度下也无任何串扰。

7.2 WS2812 闪绿现象

问题描述：在部分板卡上，WS2812在显示红色或蓝色时会随机闪烁绿色，严重影响视觉效果。分析认为是0码的高电平时间过短或受干扰，导致数据接收错误。

解决方法：重新校准时序，将0码的高电平通过四个 busy_wait_us_32(0) 延长至约0.5μs（原代码中直接 busy_wait_us_32(0) 可能只有几十纳秒），并确保低电平维持在1μs左右。同时，通过 gpio_set_drive_strength 将引脚驱动能力提升至12mA，使信号边沿更陡峭，抗干扰能力增强。优化后，无论颜色如何变化，LED均稳定显示。

7.3 ADC 多路复用输入的准确识别

问题描述：8个输入（4按键+4拨码开关）共用同一个ADC通道，分压网络设计使得每个输入对应的电压范围可能重叠，且易受电源噪声影响，导致误触发或无法识别。

解决方法：

阈值校准：实际测量每个按键/开关单独按下时的ADC值，并取安全范围（例如 KEY0: 0xD90~0xDF0）。代码中保留这些实测值，避免了理论计算的偏差。

软件滤波：每次读取ADC时进行4次采样取平均，降低瞬时噪声。

消抖处理：按键采用30ms持续稳定判定，拨码开关采用连续5次采样一致判定，避免抖动引起的误动作。

分离检测：根据ADC值大小范围，先判断是按键区域还是开关区域（例如 >0xE00 为无操作，0xE00~0xEB0 为开关区域，<0xE00 为按键区域），再进一步细分，减少了相互干扰。

7.4 多任务实时性与资源占用

问题描述：如果使用 sleep_ms() 或忙等待，会导致其他任务响应延迟。例如数码管动态扫描需要10ms刷新，若此时进行长按键处理（2秒），数码管会闪烁。

解决方法：采用时间片轮询架构，所有任务均非阻塞执行。主循环中记录每个任务上次执行的时间，通过 if (now - last_time >= interval) 判断是否执行。这样，即使某个任务耗时较长（如打印日志），也不会影响其他任务的周期。同时，将短延时（如WS2812的比特发送）用 busy_wait_us_32 精确控制，确保时序准确。

7.5 74HC595 驱动时序的稳定性

问题描述：数码管在显示过程中偶有闪烁或乱码，原因是SPI时序中时钟边沿与数据变化配合不佳。

解决方法：严格按照74HC595数据手册，在SCLK上升沿前确保SER数据已稳定，并在SCLK高电平期间保持。代码中先设置SER，再拉高SCLK，延时1μs后拉低，完成一个移位。所有16位数据移完后，再产生RCLK上升沿锁存输出。通过调整延时确保足够建立时间，数码管显示稳定无闪烁。

8. 心得体会

通过本次 STEP-RP2350B 多功能计时器项目的开发，我深刻认识到嵌入式系统设计中软硬件协同的重要性。针对 LED 矩阵的鬼影问题，我通过分析电路原理，采用“放电 + 高阻 + 目标驱动”的驱动序列，有效解决了电荷残留导致的微亮现象。在 WS2812 时序优化中，则通过微调延时并增强引脚驱动能力，消除了高速环境下的信号干扰。项目实践表明，状态机与时间片轮询是实现裸机多任务调度的可靠方法，确保了系统实时性。借助 Raspberry Pi Pico SDK 及 VS Code 开发环境，可以显著提升开发效率，但同时也需注意根据硬件特性调整默认参数。此外，完善的文档与注释对于代码维护与协作也至关重要。此次项目不仅提升了嵌入式编程技能，更培养了系统分析与问题解决能力，为后续探索 RP2350 的高级特性奠定了基础。
