1. 项目介绍

本项目是基于NXP MCXA346开发板的一个基础入门实验，旨在通过开发板上的UART串口向外设（如PC串口终端）输出字符串“Hello, DigiKey Funpack 5-1”。该实验是DigiKey Funpack第五期活动的一部分，目的是帮助参与者熟悉MCXA346开发板的基本使用、开发环境搭建以及MCU外设（UART）的驱动方法。

MCXA346是一款基于Arm Cortex-M33内核的高性能微控制器，主频最高可达96MHz，片上集成丰富的外设，包括多个UART、I2C、SPI、定时器等。开发板通常带有板载调试器（如LPC-Link2或DAP-Link）和USB转UART功能，使得通过一根USB线即可实现供电、程序下载和串口通信。

本项目的核心任务是编写一个简单的应用程序，初始化UART模块，配置正确的波特率、数据位、停止位等参数，然后通过UART发送字符串“Hello, DigiKey Funpack 5-1”。用户通过PC端串口调试软件（如串口助手）即可接收到该信息，验证通信成功。

该项目的意义在于：通过最简单的“Hello World”程序，快速入门MCXA346的开发流程，包括：

- 安装和配置开发环境（IDE、SDK、驱动）

- 创建工程并导入必要的SDK组件

- 学习MCU的时钟配置和引脚复用设置

- 掌握UART的基本操作（初始化、发送）

- 熟悉调试和下载过程

- 了解常见问题的排查方法

最终项目成果是在串口终端上稳定看到“Hello, DigiKey Funpack 5-1”的输出，为后续更复杂的应用（如传感器数据采集、无线通信等）奠定基础。

2. 硬件介绍

本项目使用的主要硬件为MCXA346开发板，以及其他辅助连接线材。下面详细介绍各个硬件组件。

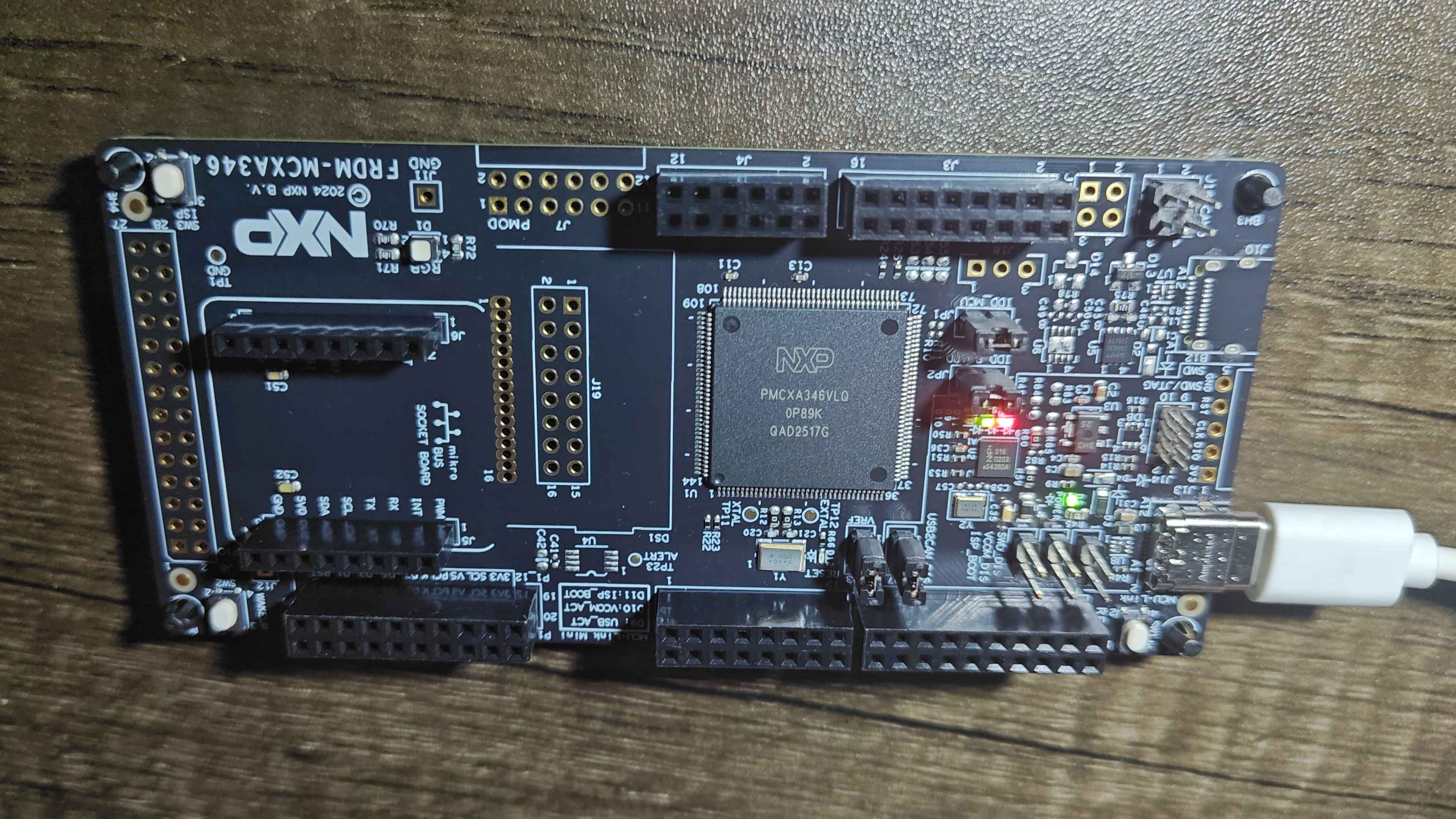

2.1 MCXA346开发板

MCXA346是NXP推出的一款基于Arm Cortex-M33内核的32位微控制器，属于MCX A系列，具有低功耗、高性能的特点。其主要特性包括：

- 内核：Arm Cortex-M33，最高主频180MHz

- 存储：256KB Flash，64KB SRAM

- 外设：多个UART（Flexcomm接口，可配置为UART、I2C、SPI）、ADC、定时器、DMA等

- 封装：LQFP64或更小封装，适合工业控制和物联网节点应用

开发板通常由NXP官方或合作伙伴设计，集成了MCXA346芯片以及必要的外围电路，例如：

- **电源管理**：通过USB供电或外部电源，提供3.3V和5V电压

- **调试接口**：板载调试器（如LPC-Link2或CMSIS-DAP），支持SWD调试和虚拟串口

- **USB转UART**：通过板载调试器或独立USB-UART芯片（如FTDI）连接到MCU的UART引脚，实现与PC的串口通信

- **用户LED和按键**：至少一个可编程LED和复位/用户按键，用于简单交互

- **扩展接口**：引出所有GPIO引脚，方便连接外设

2.2 USB连接线

一根标准的USB-A to Micro-B或USB-C线（取决于开发板接口），用于连接开发板和PC，同时提供供电和数据通信。

2.3 PC端软件

- 串口终端软件：如Tera Term、PuTTY、SecureCRT或任意串口调试助手，用于接收开发板发送的数据。

- 开发环境：MCUXpresso IDE或Keil MDK，用于编写、编译和调试代码。

3. 方案框图和项目设计思路

3.1 方案框图

下图1展示了整个系统的硬件连接和数据流：

图1

实际物理连接：PC通过USB线连接到开发板的USB调试/供电接口。板载调试器将USB信号转换为UART信号，连接到MCU的UART引脚。同时，调试器也提供SWD调试功能。因此，一根USB线即可实现编程、调试和串口通信。

3.2 设计思路

本项目设计思路非常简单，主要分为以下几个步骤：

1. **硬件初始化**：配置系统时钟，确保MCU以期望的频率运行。通常使用内部或外部晶振，并设置PLL使CPU达到最高性能。

2. **引脚复用配置**：将指定的GPIO引脚配置为UART功能。例如，将PIO0_0和PIO0_1分别配置为UART的TX和RX（根据开发板原理图确定）。

3. **UART模块初始化**：设置UART的工作参数，包括波特率（如115200）、数据位（8位）、停止位（1位）、无奇偶校验、无流控。初始化UART硬件，使能发送和接收。

4. **发送字符串**：在主循环中，通过UART发送函数将字符串“Hello, DigiKey Funpack 5-1”发送出去。

5. **错误处理**：简单实现，例如若发送失败则点亮LED告警。

由于这是一个基础实验，不需要复杂的操作系统或中断处理，轮询方式即可满足要求。

4. 调试软件介绍、软件流程图及关键代码

4.1 调试软件介绍

本项目使用 **MCUXpresso IDE** 作为主要开发工具。MCUXpresso IDE是NXP官方提供的免费集成开发环境，基于Eclipse，集成了SDK管理器、编译器、调试器，支持NXP全系列MCU。其主要特点包括：

- 集成MCUXpresso SDK，方便添加外设驱动和中间件

- 支持多种调试器（如LPC-Link2、CMSIS-DAP、J-Link）

- 提供代码示例和工程向导，加快开发速度

- 内置串口终端窗口，可直接观察串口输出（可选）

此外，我们也使用SSCOM作为PC端的串口终端软件，用于接收开发板发送的数据。SSCOM是一款开源免费的串口终端，支持串口、SSH等协议，界面简洁，功能实用。

4.2 软件流程图

程序的流程图如下：

图2

4.3 关键代码分析

本项目基于MCUXpresso SDK进行开发，利用了SDK提供的UART驱动函数。以下是关键代码片段（以SDK 2.x版本为例）：

4.3.1 引脚配置和UART初始化

BOARD_InitDEBUG_UARTPins();

4.3.2 时钟配置

BOARD_InitBootClocks();

4.33 发送字符串

完整的主函数示例：

int main(void)
{
    char ch;
    /* Init board hardware. */
    BOARD_InitHardware();
    PRINTF("Hello, DigiKey Funpack 5-1\r\n");
    while (1)
    {
        ch = GETCHAR();
        PUTCHAR(ch);
        PRINTF("Hello, DigiKey Funpack 5-1\r\n");
    }
}

5. 功能说明

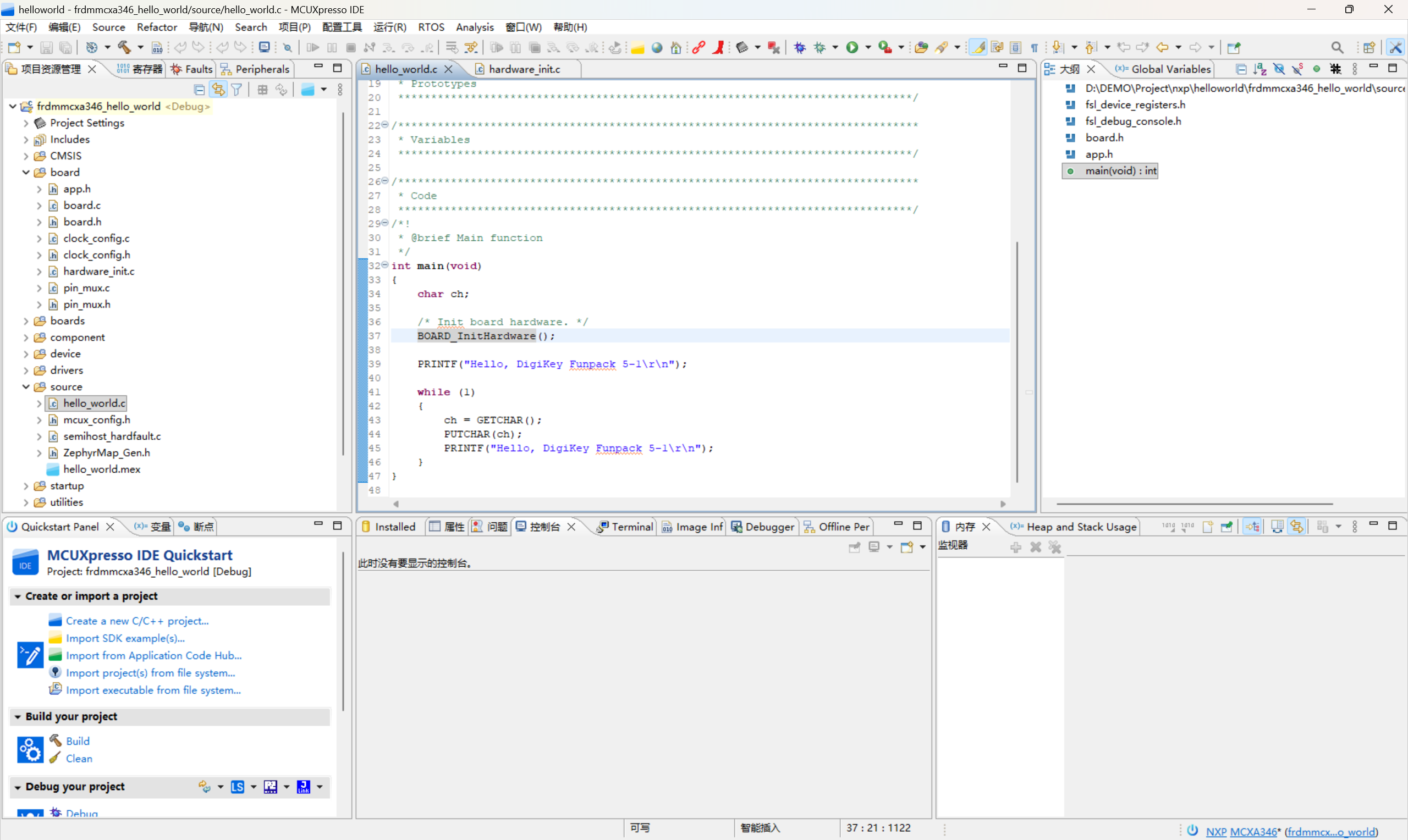

为了验证程序正确运行，我们需要在PC端打开串口终端，设置正确的COM口和波特率（115200，8N1），然后观察接收到的数据。首先打开MCU开发环境，编译代码。如图3所示

图3

5.1 硬件连接

将MCXA346开发板通过USB线连接到电脑。此时电脑应该识别到新的串口设备（在设备管理器中查看COM口号）。若使用板载调试器，通常会出现两个COM口，一个用于调试，一个用于UART通信，需要选择UART对应的COM口。

5.2 串口终端设置

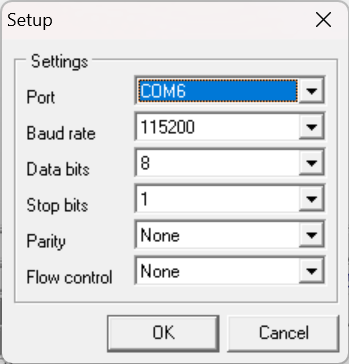

打开SSCOM，选择“Serial”并选择正确的COM口，波特率设为115200，数据位8，停止位1，无奇偶校验，无流控。然后点击“OK”。如下图4所示

图4

5.3 运行结果

将程序下载到开发板后，通过SSCOM发送任意字符，即可在SSCOM窗口中打印一行“Hello, DigiKey Funpack 5-1”，

这表明UART通信正常，程序运行成功。结果如下图5所示

图5

6. 项目中遇到的难题及解决方法

虽然本项目较为简单，但在实际操作过程中仍然可能遇到一些问题。下面列举几个常见的难题及其解决方法。

6.1 串口无输出

**现象**：程序下载成功，开发板运行，但串口终端没有任何显示。

**可能原因及解决方案**：

1. **串口端口选择错误**：电脑可能识别出多个虚拟串口（如调试端口和UART端口）。需要确认哪个端口对应UART。可以在设备管理器中查看每个COM口的描述，通常带有“USB Serial Port”或类似描述的才是UART端口。或者通过逐个测试来确认。

2. **波特率设置不匹配**：代码中设置的波特率与终端设置的波特率不一致。检查代码中的`DEMO_BAUDRATE`是否与终端设置的相同。

3. **引脚配置错误**：UART的TX和RX引脚可能没有正确配置为复用功能，或者配置到了错误的引脚上。需要仔细核对开发板原理图，确保使用的UART外设与引脚对应。例如，有些开发板将UART0的TX连接到PIO0_0，有些可能连接到PIO0_2。可在开发板文档中查找。

4. **时钟配置问题**：UART模块的时钟源未使能或频率计算错误，导致波特率生成不正确。确保UART时钟源已使能，并且计算波特率的时钟频率正确。可以通过打印时钟频率值或在调试器中观察寄存器来验证。

5. **硬件连接问题**：部分开发板需要跳线帽或开关来选择UART连接方式。例如，有的开发板需要将跳线从“ISP”模式切换到“UART”模式。检查开发板手册。

6. **程序未正确运行**：可能程序没有进入主循环，或者有硬件错误导致卡死。可以添加LED闪烁指示程序运行状态，或者使用调试器单步跟踪。

**解决方法**：逐一排查上述可能性。首先检查COM口和波特率；然后检查引脚配置；添加LED闪烁指示；使用调试器查看寄存器值；核对时钟配置。

6.2 输出乱码

**现象**：串口终端有数据显示，但是是乱码。

**可能原因及解决方案**：

1. **波特率误差过大**：如果UART时钟频率与波特率计算值不匹配，可能导致波特率偏差超出容忍范围。检查时钟频率是否正确，例如系统时钟是96MHz，但UART时钟可能来自不同分频，需要确保`CLOCK_GetFlexCommClkFreq()`返回的是正确的UART工作频率。

2. **数据格式不一致**：数据位、停止位、奇偶校验设置与终端不匹配。检查代码中的`config`设置是否与终端一致。

3. **串口线干扰**：如果使用外部串口线，可能存在干扰，但通常板载USB转UART信号稳定。

**解决方法**：打印或调试查看UART时钟频率，确保波特率计算公式正确；使用示波器或逻辑分析仪观察UART波形，检查波特率是否准确；尝试降低波特率以提高稳定性。

6.3 下载程序失败

**现象**：IDE无法连接开发板，或下载时提示错误。

**可能原因及解决方案**：

1. **驱动问题**：未正确安装板载调试器驱动。对于CMSIS-DAP调试器，Windows通常自动安装，但有时需要手动安装。可以从NXP官网下载驱动。

2. **连接问题**：USB线接触不良或供电不足。尝试更换USB线或换一个USB口。

3. **调试器配置错误**：IDE中未正确选择调试器类型。在MCUXpresso中，需要在Debug Configuration中选择对应的CMSIS-DAP或LPC-Link2。

4. **芯片保护**：如果芯片被加密或读保护，可能无法连接。可尝试通过ISP模式擦除芯片。

**解决方法**：检查驱动；重启IDE和开发板；检查工程设置；若无法解决，尝试使用Flash Magic等工具通过ISP串口擦除芯片。

7. 心得体会

通过本次基于MCXA346开发板的UART输出实验，我深刻体会到了一个简单项目从零到实现的完整过程。以下是我的一些心得体会：

7.1 实践出真知

虽然UART输出在理论学习中看似简单，但在实际硬件上运行却涉及了许多细节：时钟配置、引脚复用、波特率计算、编译下载等等。每一个环节都可能出现问题，只有亲手操作并解决这些问题，才能真正理解嵌入式开发的精髓。例如，在最初尝试时，我因为引脚配置错误导致无输出，通过查阅数据手册和原理图才找到正确的引脚号，这个过程加深了我对芯片引脚复用机制的理解。

7.2 开发工具的重要性

MCUXpresso IDE和SDK大大简化了开发流程。SDK提供了完善的外设驱动和示例代码，使得我们无需关心底层寄存器操作，可以专注于应用逻辑。但同时也需要注意，SDK的抽象层可能会隐藏一些细节，当遇到问题时，还是需要深入理解底层原理。例如，时钟频率的获取函数需要明确时钟源，否则可能导致波特率错误。因此，既要善于利用工具，也要保持对底层的好奇心。

7.3 硬件与软件的紧密结合

嵌入式开发是软硬件结合的系统工程。本次实验中，开发板的原理图、引脚定义、板载调试器特性等都直接影响软件设计。例如，UART引脚可能与其他外设复用，需要避免冲突；板载调试器提供的虚拟串口对应哪个UART外设也需要从原理图中确认。这些都需要我们具备阅读硬件文档的能力，将软件与硬件对应起来。

7.4 调试技巧的积累

当遇到问题时，学会使用各种调试工具至关重要。本次实验中，我使用了LED闪烁来指示程序运行状态，这是一种简单有效的调试方法；同时也学会了使用调试器查看变量和寄存器值，以及用逻辑分析仪抓取UART波形。这些技巧在后续更复杂的项目中会非常有用。

7.5 项目文档的重要性

撰写本报告的过程也是对自己学习过程的梳理和总结。通过详细的记录，不仅巩固了知识，也为他人提供了参考。在电子森林等开源社区分享项目报告，可以与其他开发者交流，共同进步。

总之，本次项目虽然基础，但收获颇丰。它不仅让我熟悉了MCXA346开发板的使用，还让我对UART通信、嵌入式开发流程有了更深入的认识。未来我将以此为基础，尝试更复杂的应用，如驱动传感器、实现无线通信等，继续在嵌入式领域探索。
