1. 项目介绍
本项目使用FRDM MCXA346开发板，在NXP MCUXpresso Config Tools+Keil环境下实现GPIO、串口等功能的配置。
目前网上关于NXP MCUXpresso Config Tools+Keil的开发资料较STM等厂家而言相对较少，故在此分享记录一下踩坑过程
2. 使用到的硬件

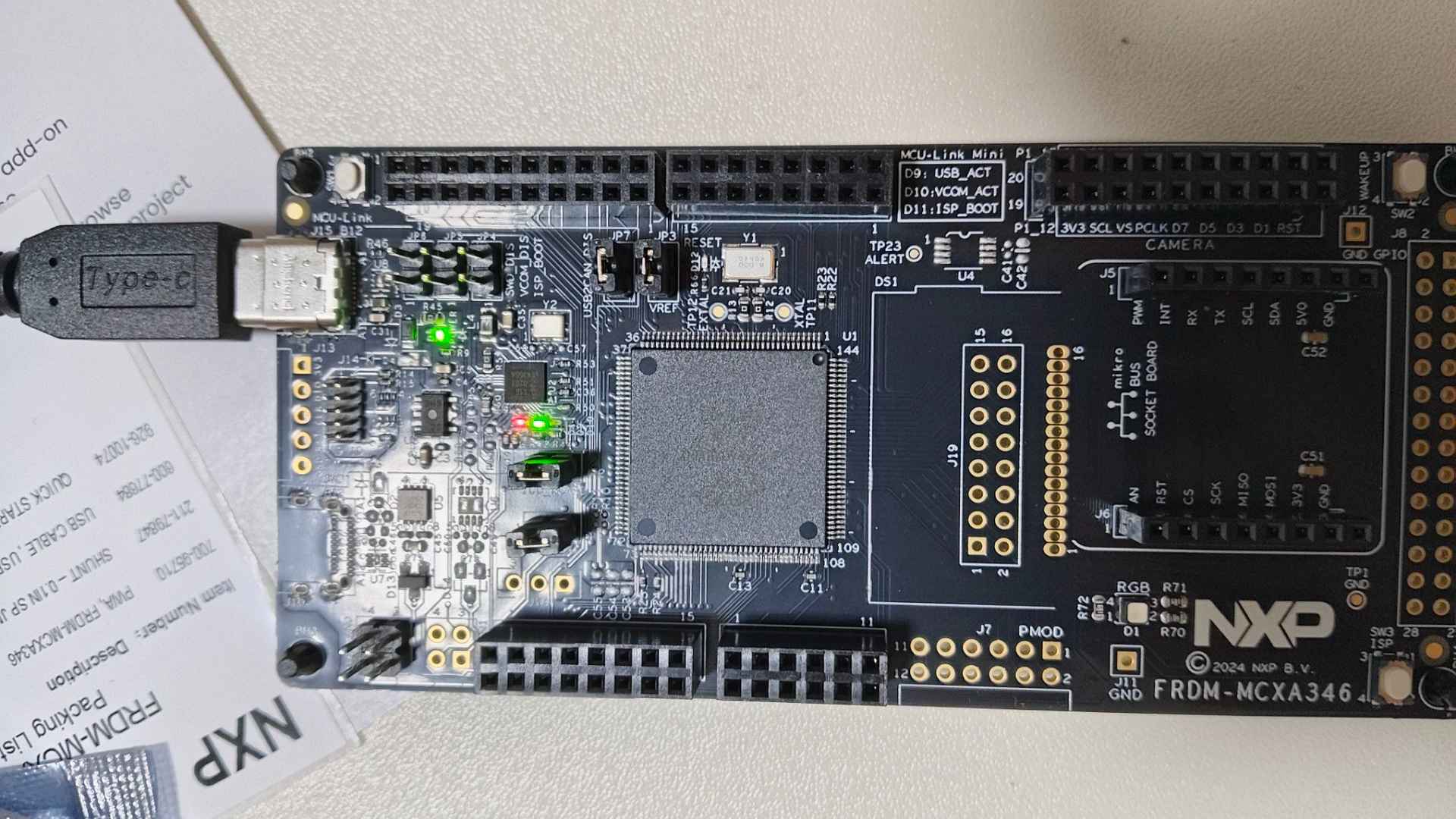

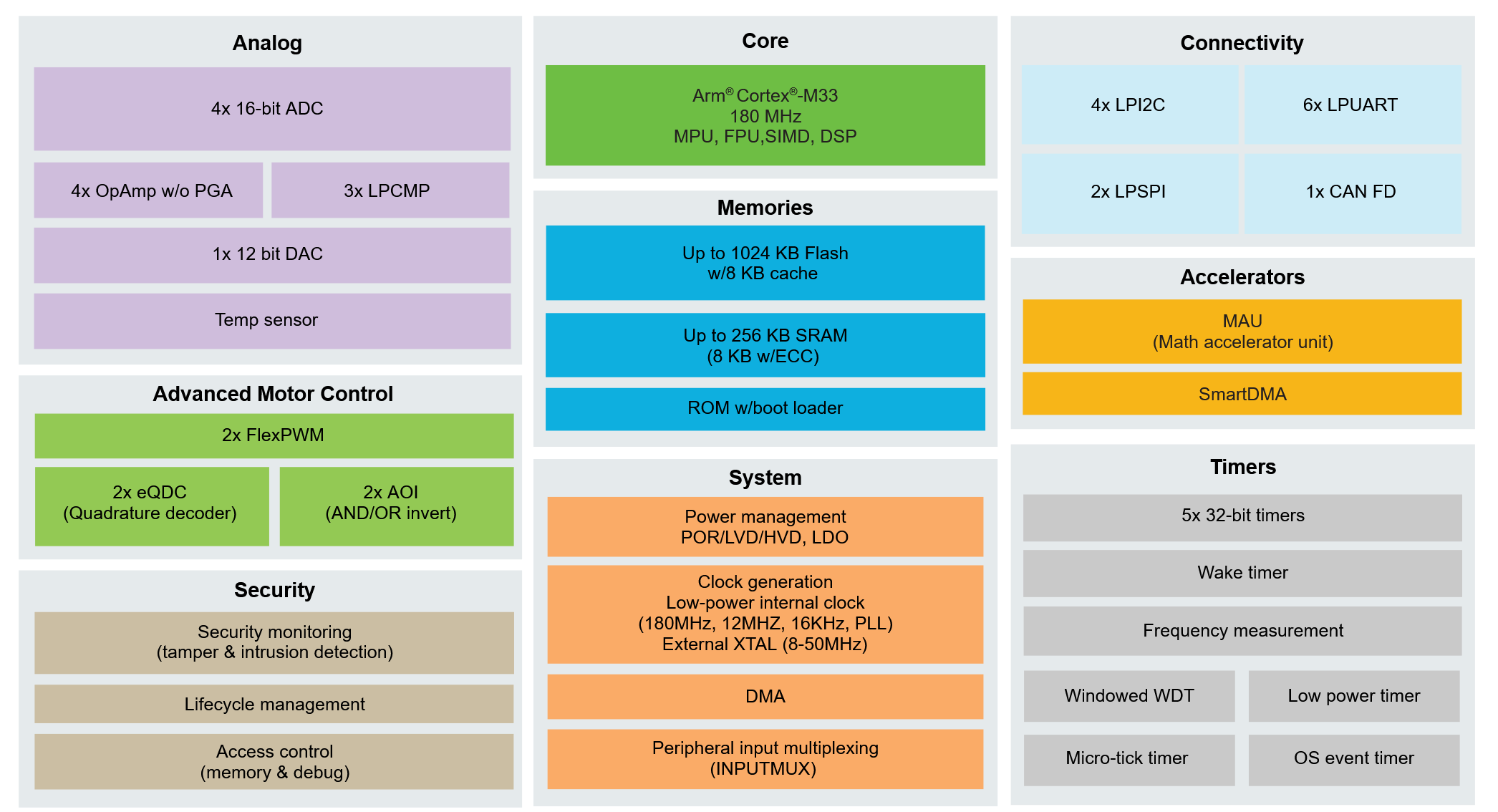

FRDM MCXA346开发板是恩智浦推出的一款紧凑型、高扩展性的开发板。使用MCX A346 Arm® Cortex®-M33内核，运行频率高达180MHz。具有高达1MB的闪存，高达256KB的RAM，带8KB的纠错码(ECC)，支持乘法累加单元(MAU)和SmartDMA、控制器局域网灵活数据速率(CAN-FD)、低功耗通用异步收发器(LPUART)、低功耗串行外设接口(LPSPI)、低功耗内部集成电路(LPI2C)、DMA和低压差稳压器(LDO)。整体的硬件资源如下图所示，各类数字、模拟的外设种类齐全，并且数量很多。
3. 使用到的软件、文件
- Keil μVision V5.35
- 编写、编译、调试代码
- MCUXpresso Config Tools V25.12 (MCT)
- 生成工程、以及硬件初始化代码，类似STM32CubeMX
- MCXA346_DFP CMSIS Pack (https://www.keil.arm.com/devices/nxp-mcxa346vlq/boards/ )
- Keil使用的CMSIS包，用以支持该型号MCU的开发工作
- SDK_25.12.00_FRDM-MCXA346 (https://mcuxpresso.nxp.com/zh/select 选择对应型号，右侧详情栏最下面点击OTHERS构建MDK的SDK并下载ZIP)
- MCT使用的SDK，包含代码、硬件外设驱动以及各类实例工程
4. 方案框图和项目设计思路介绍

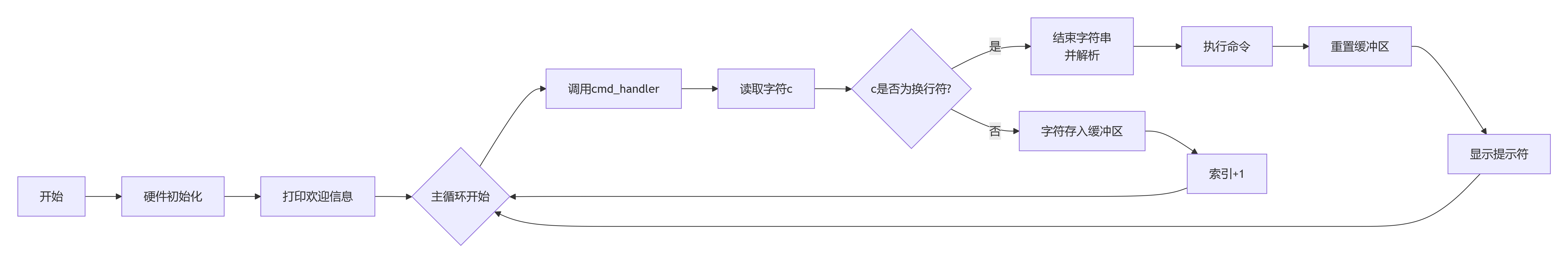

程序实现了一个简易的串口命令行控制界面。启动时初始化硬件并打印欢迎信息，随后进入主循环持续监听串口输入。程序将用户输入的字符存入缓冲区，遇到换行符时解析缓冲区中的命令：若为"help"显示帮助信息，若为"led r g b"格式则调用PWM控制函数设置LED的RGB颜色，其他命令则提示未知。命令执行后重置缓冲区并重新显示提示符，等待下一次输入。
5. 软件开发流程

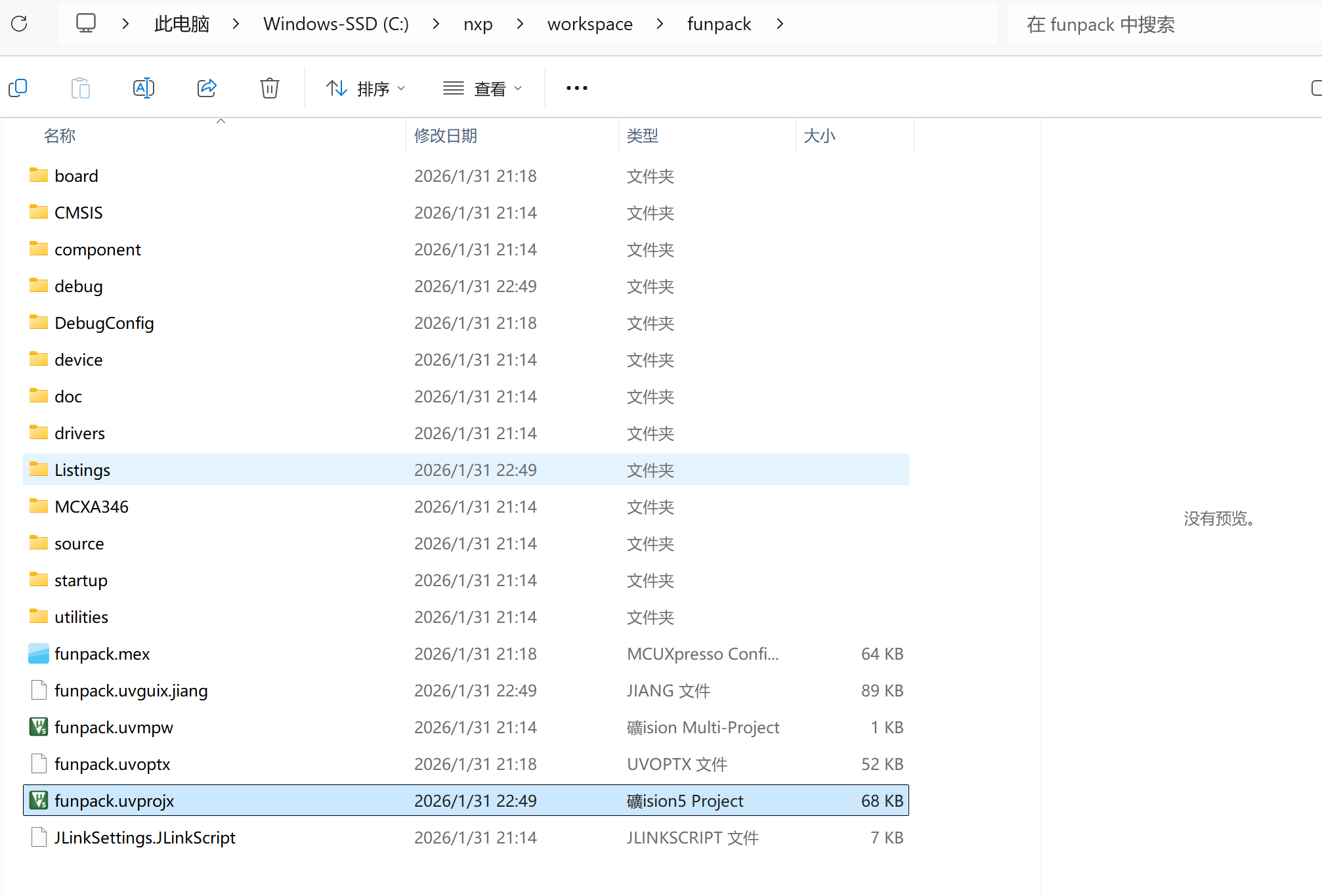

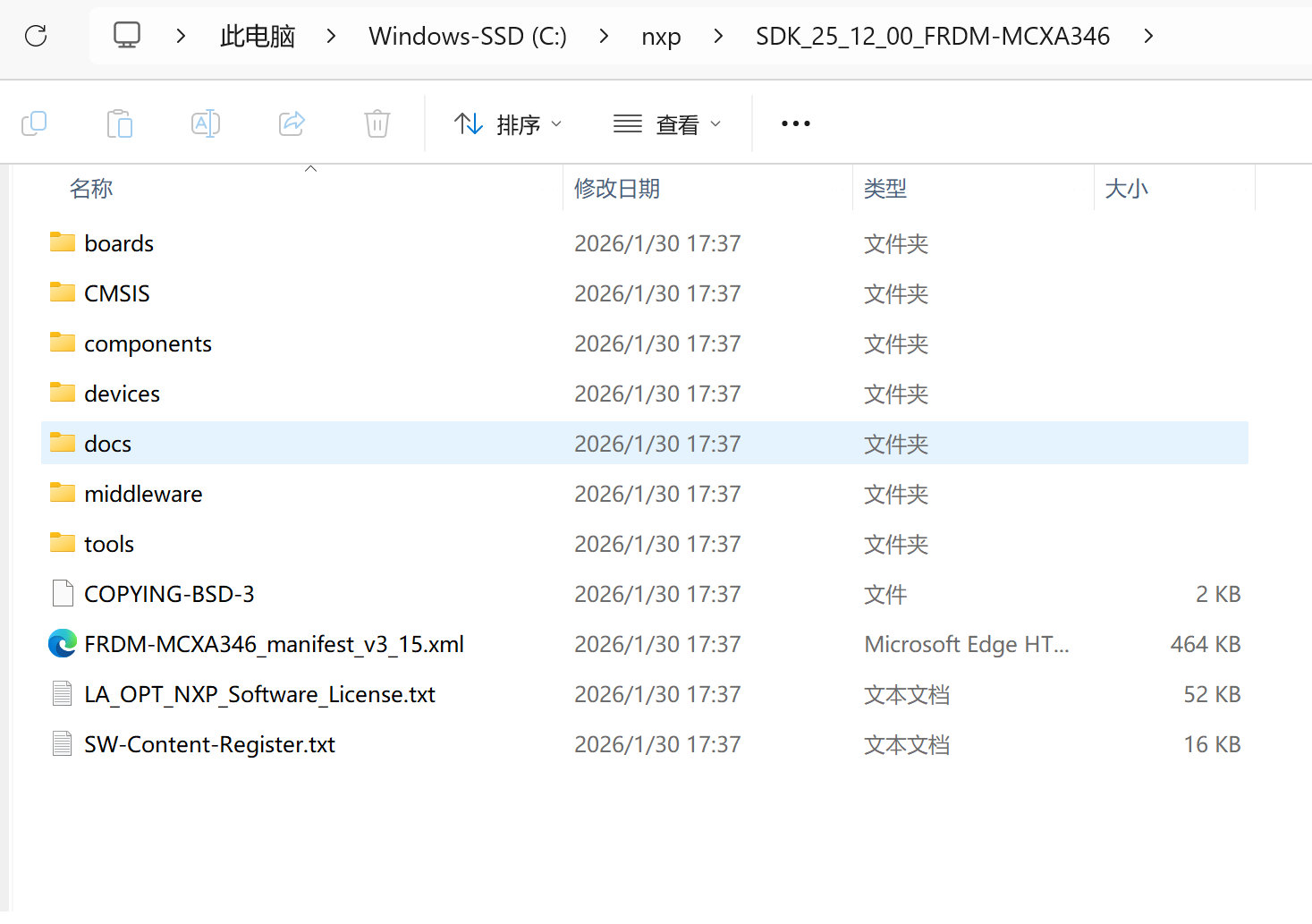

- 安装软件；下载并解压SDK压缩包，压缩包内容如下，目录结构出现明显差异则检查是否下载成了ARMGCC的SDK：

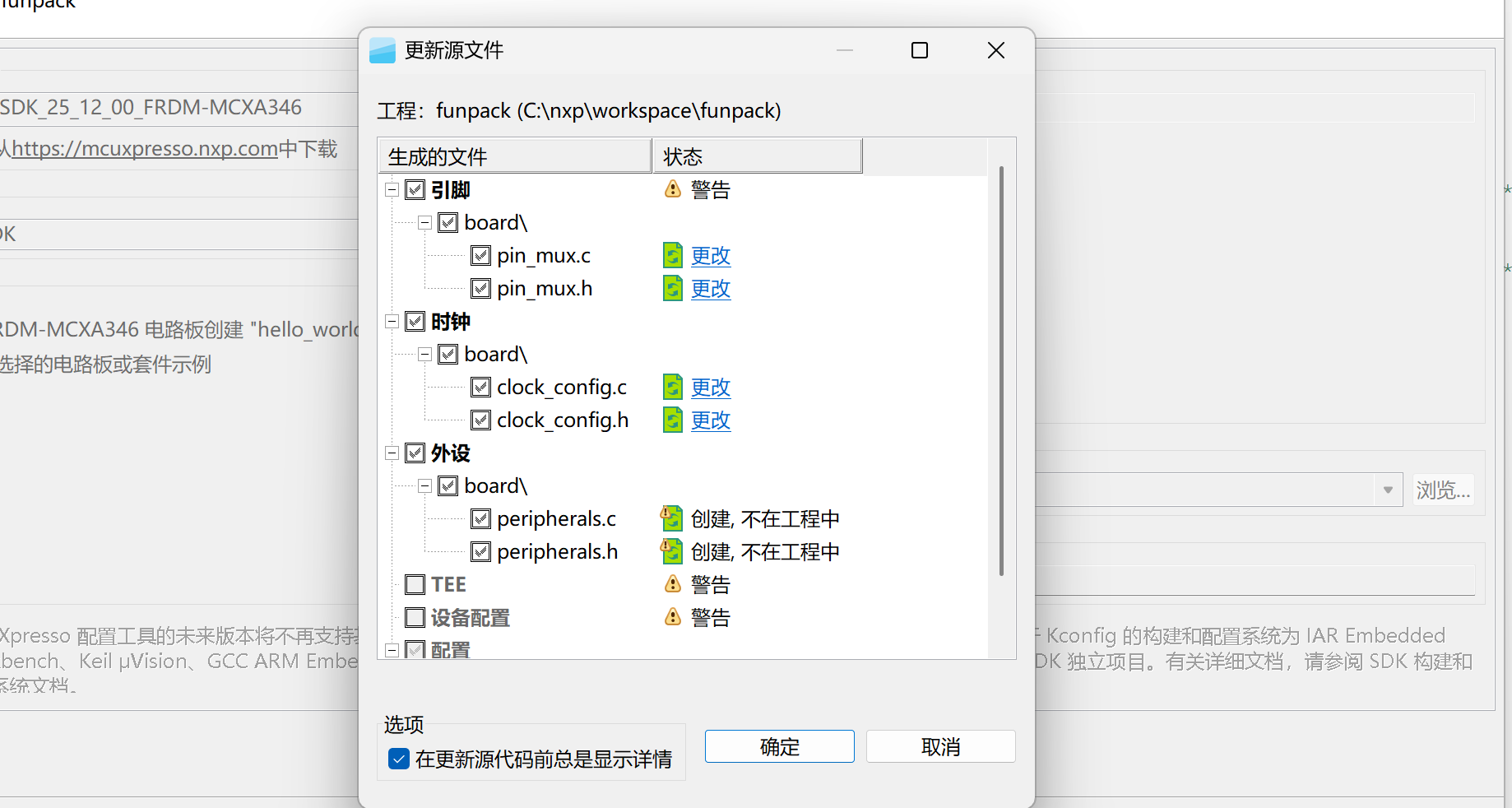

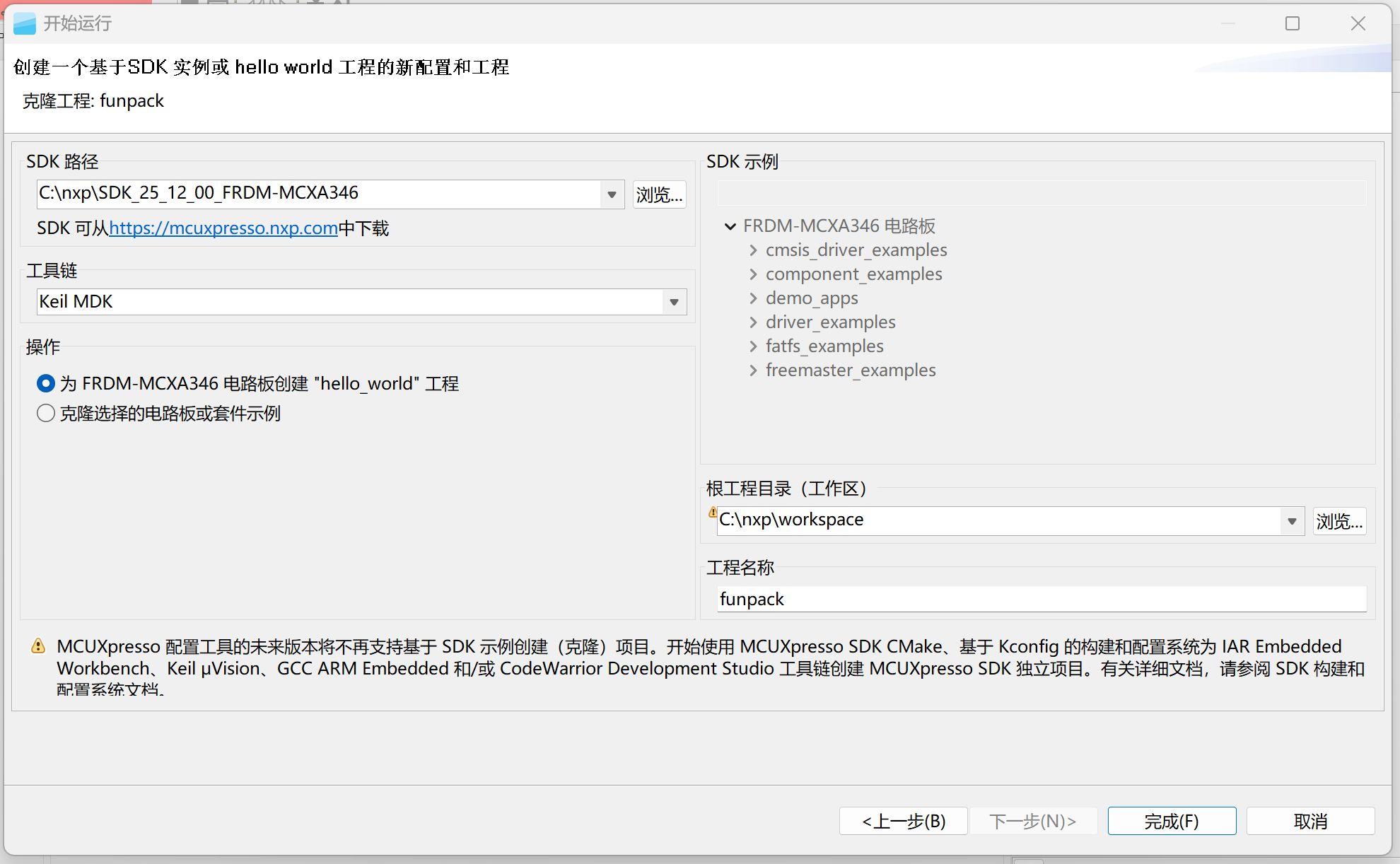

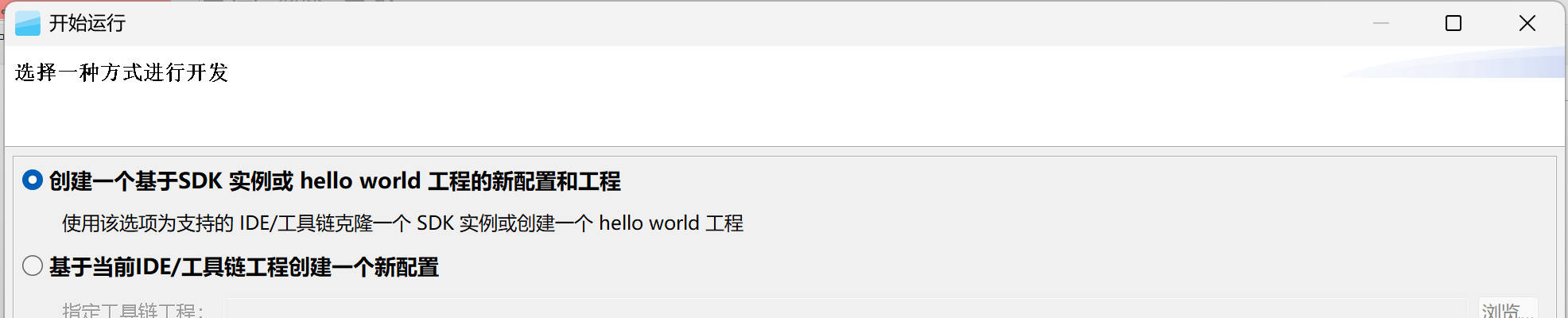

- 启动MCT，新建工程。结束后勾选启用外设、并完成代码更新
- Keil打开工程，编译代码。出现编译错误可参考后文解决方案

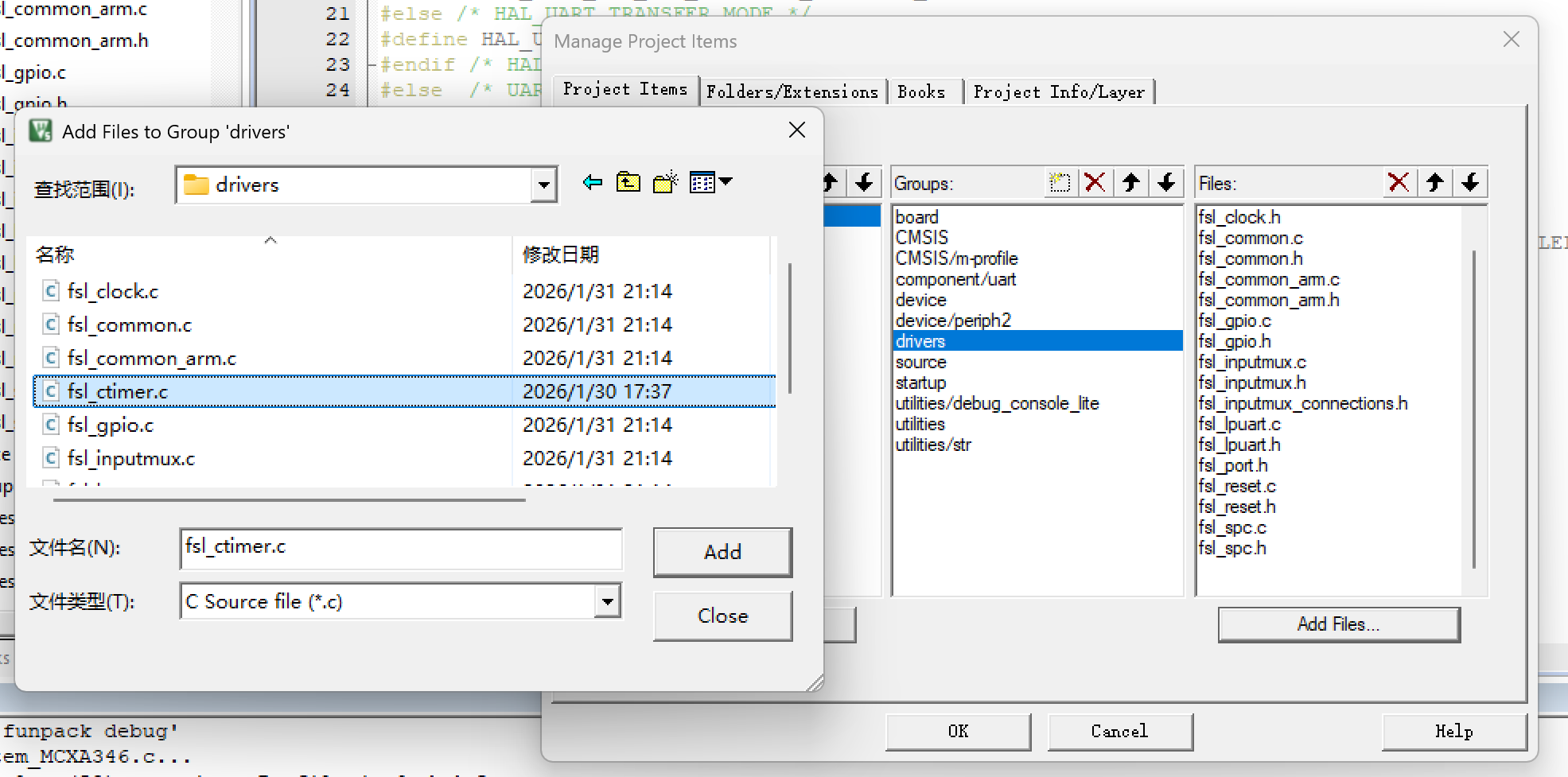

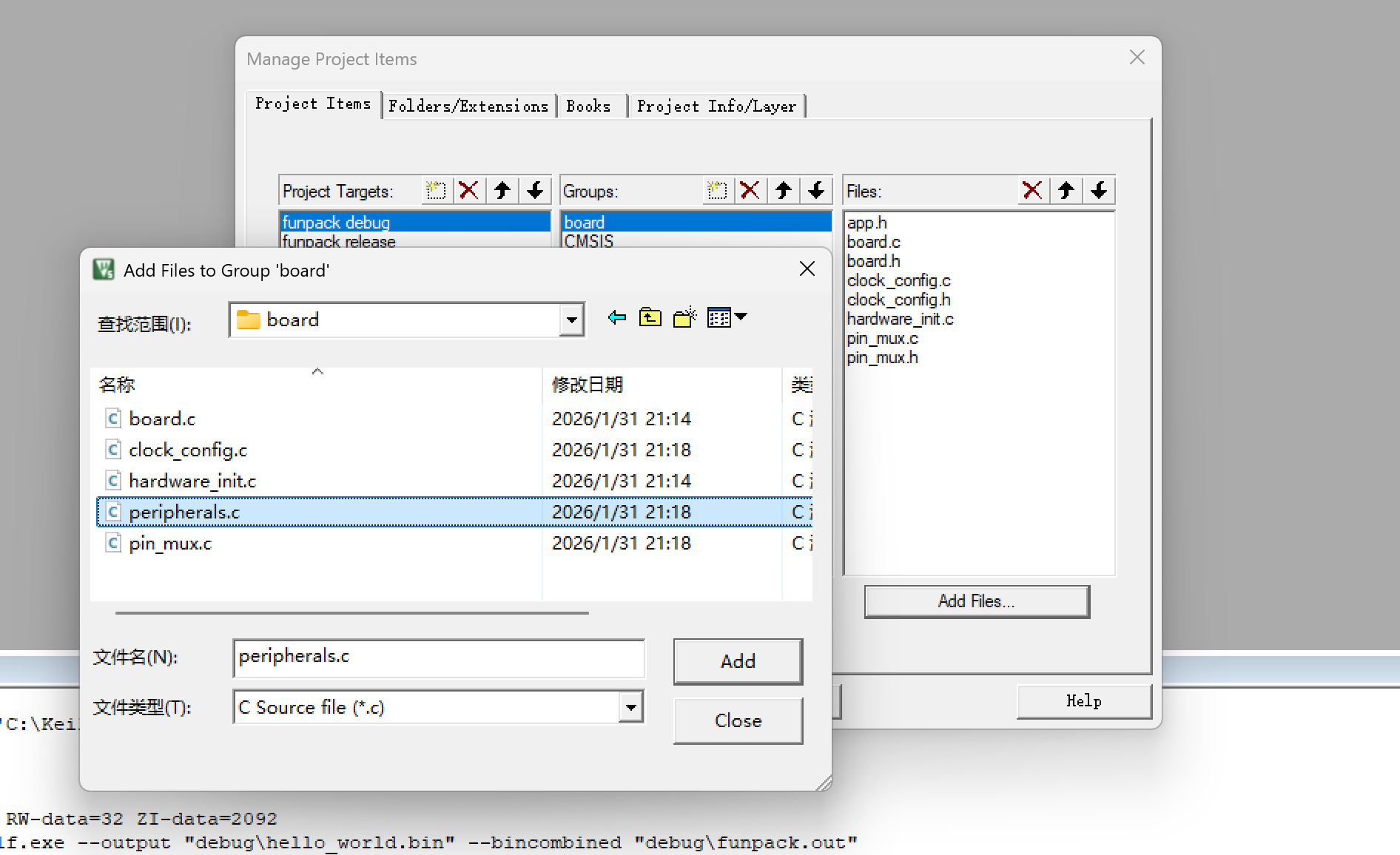

- 由于MCT默认生成的Keil工程没有添加外设初始化代码到编译文件组中，需要手动添加
- 根据需求，修改MCT配置、编写相关代码。默认hello world工程的入口函数位于source/hello_world.c中
6.功能展示图及说明

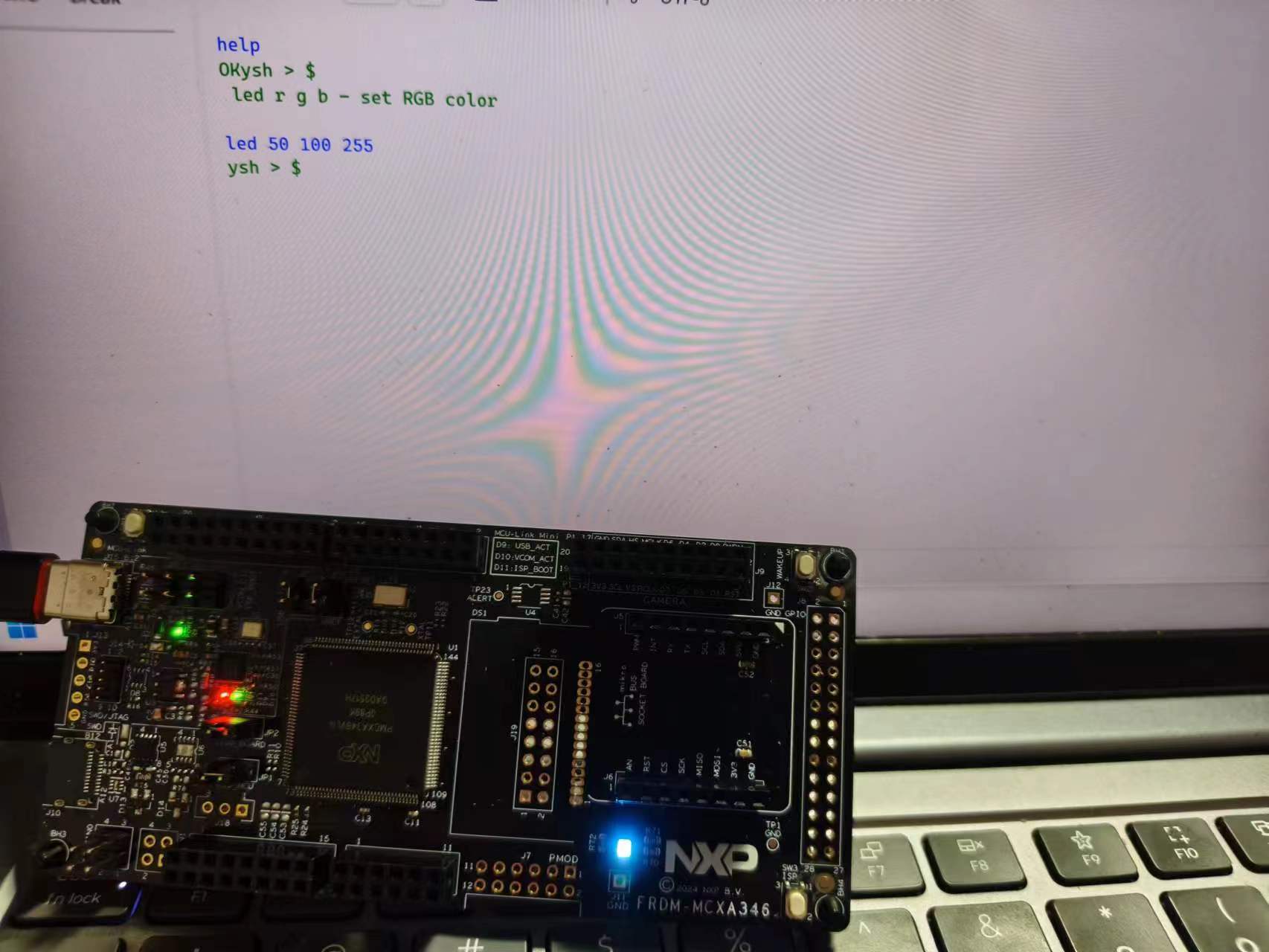

项目整体效果如下图所示，实现了简单的串口交互。并可通过串口控制定时器PWM输出占空比，实现对彩色LED的RGB亮度的控制。
7.一些问题及解决方法

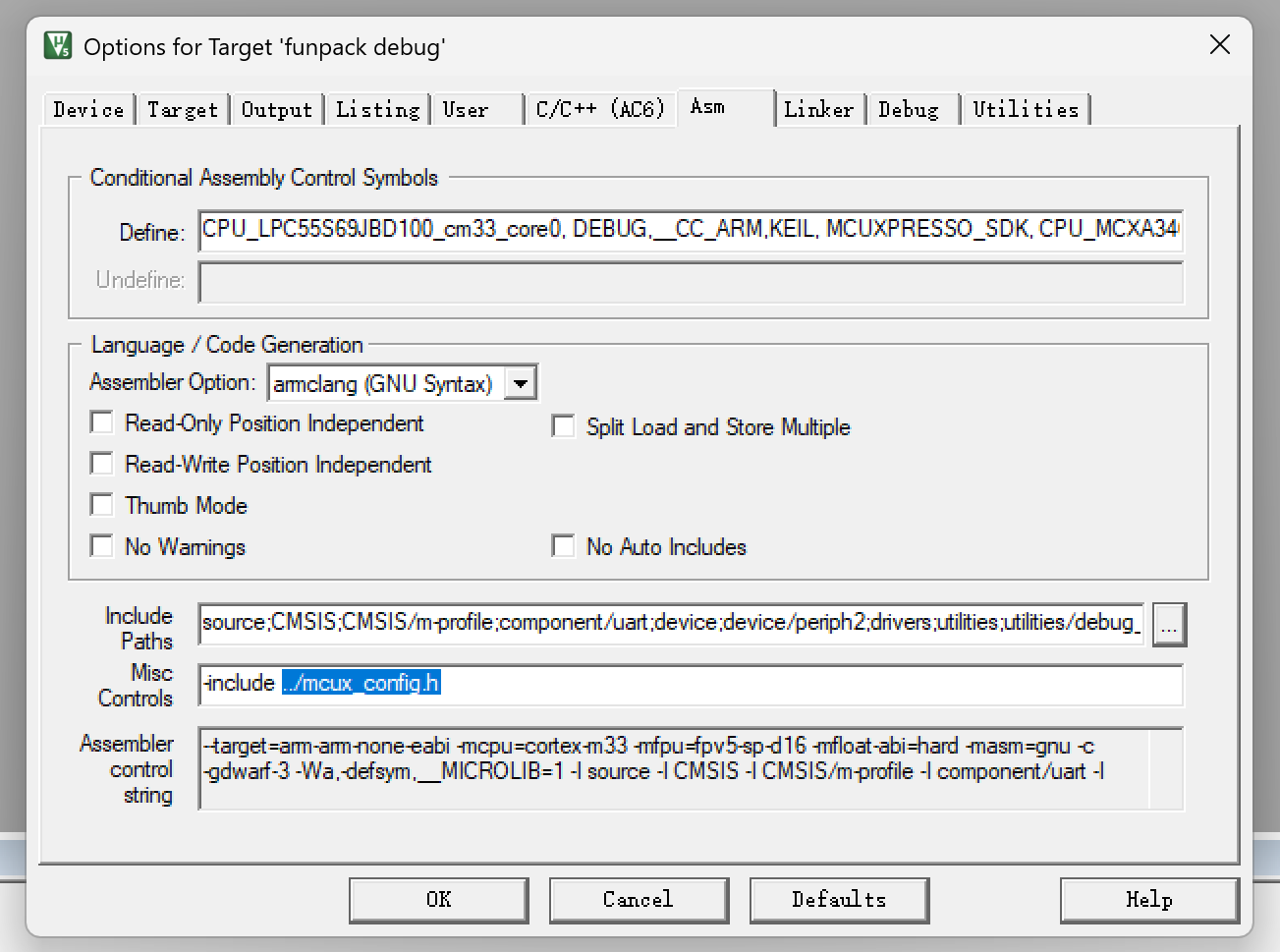

Q: Keil 编译时提示 error: '../mcux_config.h' file not found, did you mean 'mcux_config.h'? 错误
A: Keil魔术棒里选择Asm标签页，修改Misc Controls为-include source/mcux_config.h （视具体路径修改）
Q: MCT添加新外设时报错，Keil无法编译
A: 手动复制SDK文件夹devices\MCXA346\drivers内驱动，至项目drivers文件夹内，并添加至编译文件组内
Q: MCT默认生成的Keil工程中F12无法查看函数定义
A: Keil魔术棒里选择Output标签页，勾选Browse Information
8.心得体会
通过本次Funpack活动，体验了MCXA346的整套开发流程。恩智浦对keil工具的支持还是比较完善的，期间遇到的小错误根据报错信息都得到了顺利的排查。MCT工具以图形化界面的形式完成对外设、引脚、以及时钟的配置，开发者在面对简单需求时不需要反复查看手册，使得整体的开发流程非常丝滑，体验炒鸡好，几乎可以媲美STM32的易用性。
