任务介绍

    本项目实现了Funpack4-3活动MAX32655FTHR开发板的任务一，基于ADI的MAX32655FTHR开发板实现了对ADC模拟输入信号的实时采集，并通过LVGL图形库在LCD屏幕上可视化显示电压值。系统能够同时监测两个ADC通道的电压变化，并以进度条形式直观展示测量结果。

硬件平台

    本次使用ADI推出的MAX32655FTHR开发板，是一款面向嵌入式开发的高性能评估平台。该开发板搭载了基于ARM Cortex-M4内核的MAX32655系列MCU，具备丰富的外设资源，包括多个ADC通道、SPI接口、GPIO等，非常适合用于数据采集和人机交互系统的开发。开发板集成了调试器接口、USB接口、RGB-LED、音频输入输出与SD卡接口，便于快速搭建原型系统。

主控设备：ADI MAX32655FTHR开发板

• 搭载MAX32655 MCU（ARM Cortex-M4F 100MHz）
• 集成USB接口与调试器
• 板载音频输入输出外设
• 板载输入按键与三色LED

外接设备：ST7735显示屏

任务分析与实现

本系统实现了基于LVGL图形库的ADC电压采集平台，主要功能包括：

三通道数据交互：

• 游戏输入采集
• • 采样频率：4Hz（250ms周期）
  • 支持两路模拟信号输入
• LCD显示控制
• • 显示刷新率：33Hz（30ms周期）
  • LVGL图形化UI
  • 实时电压可视化

方案框图：

LVGL 图形库的配置过程

本项目基于ADI MAX32655FTHR开发板完成了LVGL图形库的成功移植，并在此基础上实现了对ST7735S LCD屏幕的控制与ADC电压值的可视化显示。以下详细描述了LVGL配置的关键流程和核心要点。

一、移植前的准备

1. 硬件环境

• 主控芯片：ADI MAX32655（ARM Cortex-M4F 内核）
• 开发板：MAX32655FTHR
• 外设资源：
• • SPI接口用于驱动ST7735S LCD显示屏
  • GPIO控制D/C和RESET信号
  • ADC用于模拟信号采集
  • USART串口调试输出

2. 软件环境

• LVGL版本：适配MAX32655的定制版本
• 编译工具链：GCC ARM Embedded (arm-none-eabi-gcc)
• 构建工具：Makefile构建系统
• 底层支持库：ADI SDK提供HAL支持

二、移植的核心步骤

1. 显示驱动配置 (st7735s.c)

BSP 是 RT-Thread 针对特定硬件平台的支持包，主要包括启动代码、CPU 初始化、中断向量表、时钟配置以及设备驱动适配。

完成LCD控制器初始化序列，关键流程如下：

1. 配置SPI接口，设置合适的传输速率
2. 初始化GPIO引脚控制D/C和RESET信号线
3. 实现显示刷新函数，将帧缓冲区数据传输到LCD

static int spi_tx(uint8_t *data, unsigned int len)
{
    mxc_spi_req_t req;
    req.spi = MXC_SPI1;
    req.txData = data;
    req.rxData = NULL;
    req.txLen = len;
    req.rxLen = 0;
    req.ssIdx = 0;
    req.ssDeassert = 1;
    req.txCnt = 0;
    req.rxCnt = 0;
    req.completeCB = NULL;
    return MXC_SPI_MasterTransaction(&req);
}

static void disp_flush(lv_disp_drv_t *disp_drv, const lv_area_t *area, lv_color_t *color_p)
{
    // 实现将颜色数据刷入指定区域的LCD显示缓存
    // ...existing code...
}

2. LVGL库初始化 (main.c)

配置图形库基本参数和显示驱动：

void lvgl_setup(void)
{
    /* LittlevGL setup */
    lv_init();


    /* Initialize `disp_buf` with the buffer(s). */
    lv_disp_draw_buf_init(&disp_buf, disp_buf1, disp_buf2, DRAW_BUF_SIZE);


    /* Display driver setup */
    lv_disp_drv_init(&disp_drv);
    disp_drv.draw_buf = &disp_buf;
    disp_drv.flush_cb = disp_flush;
    disp_drv.hor_res = DISP_HOR_RES;
    disp_drv.ver_res = DISP_VER_RES;
    disp = lv_disp_drv_register(&disp_drv);
}

3. ADC数据采集配置

使用内部ADC模块实现模拟信号数字化

static float adc_to_voltage(int32_t adc_value) {
    // 10-bit ADC (0-1023) maps to 0-1.22V
    const float voltage_reference = 1.22f;
    const float max_adc_value = 1024.0f;
    float voltage = (adc_value / max_adc_value) * voltage_reference;
    return voltage;
}

4. UI元素创建与更新

创建进度条和标签用于显示电压值：

/* Create progress bar for Channel 0 - top half */
bar_ch0 = lv_bar_create(lv_scr_act());
lv_obj_set_size(bar_ch0, 100, 15);
lv_obj_align(bar_ch0, LV_ALIGN_TOP_MID, 0, 20);
lv_bar_set_range(bar_ch0, 0, 12);
lv_bar_set_value(bar_ch0, 0, LV_ANIM_OFF);

代码详解

整体软件流程图：

一、硬件初始化与传感器配置

系统上电后首先完成外设初始化序列，关键流程如下：

• 配置SPI引脚为复用模式，确保LCD通信正常
• 初始化ADC模块，设置参考电压和采样参数
• 启动LVGL图形库并创建基础UI元素

static int spi_init(void)
{
    // 配置SPI1用于LCD通信
    // ...existing code...
}


static int display_init(void)
{
    st7735s_cfg_t panel;
    spi_init();

    /* Initialize ST7735S controller with panel-specific sequence */
    panel.delayfn = delay_ms;
    panel.sendfn = spi_tx;
    panel.regcfg = cfaf128128b1_regcfg;
    panel.ncfgs = sizeof(cfaf128128b1_regcfg) / sizeof(st7735s_regcfg_t);
    st7735s_init(&panel);
    return 0;
}

二、数据显示任务调度

#define CONT_TIMER MXC_TMR3
#define CONT_TIMER_IRQn TMR3_IRQn

static void on_timer_irq(void)
{
    // Clear interrupt
    MXC_TMR_ClearFlags(CONT_TIMER);
    // tick lvgl lib
    lv_tick_inc(1);
}

int main(void)
{
    // 初始化硬件和软件模块
    tmr_init_for_1KHz_periodic_interrupt();
    display_init();
    lvgl_setup();

    // 主循环处理数据采集和显示更新
    while (1) {
        /* Read ADC channels every 250ms */
        if ((last_adc_tick + 250) < lv_tick_get()) {
            // 读取ADC值并转换为电压
            // 更新进度条和标签显示
        }

        if ((last_tick + 30) < lv_tick_get()) {
            /* The timing is not critical but should be between 1..30 ms */
            lv_task_handler();
            last_tick = lv_tick_get();
        }
    }
}

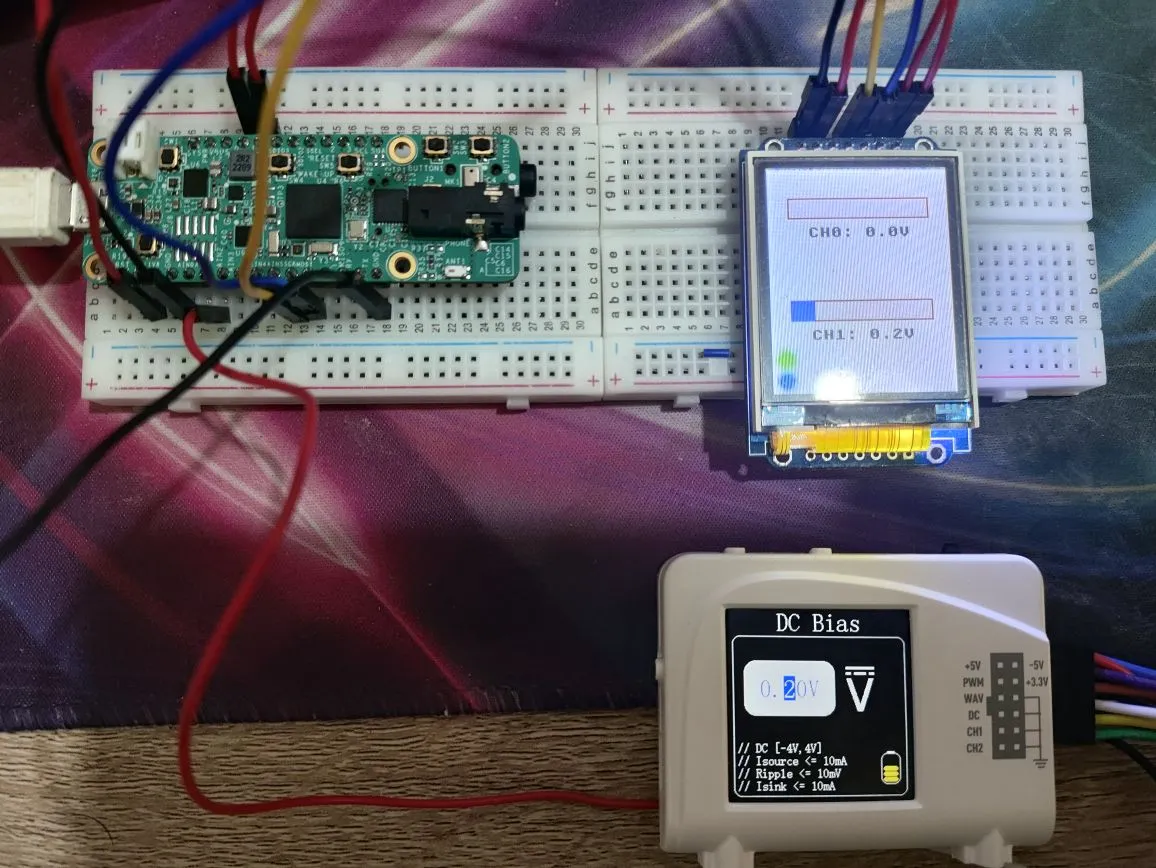

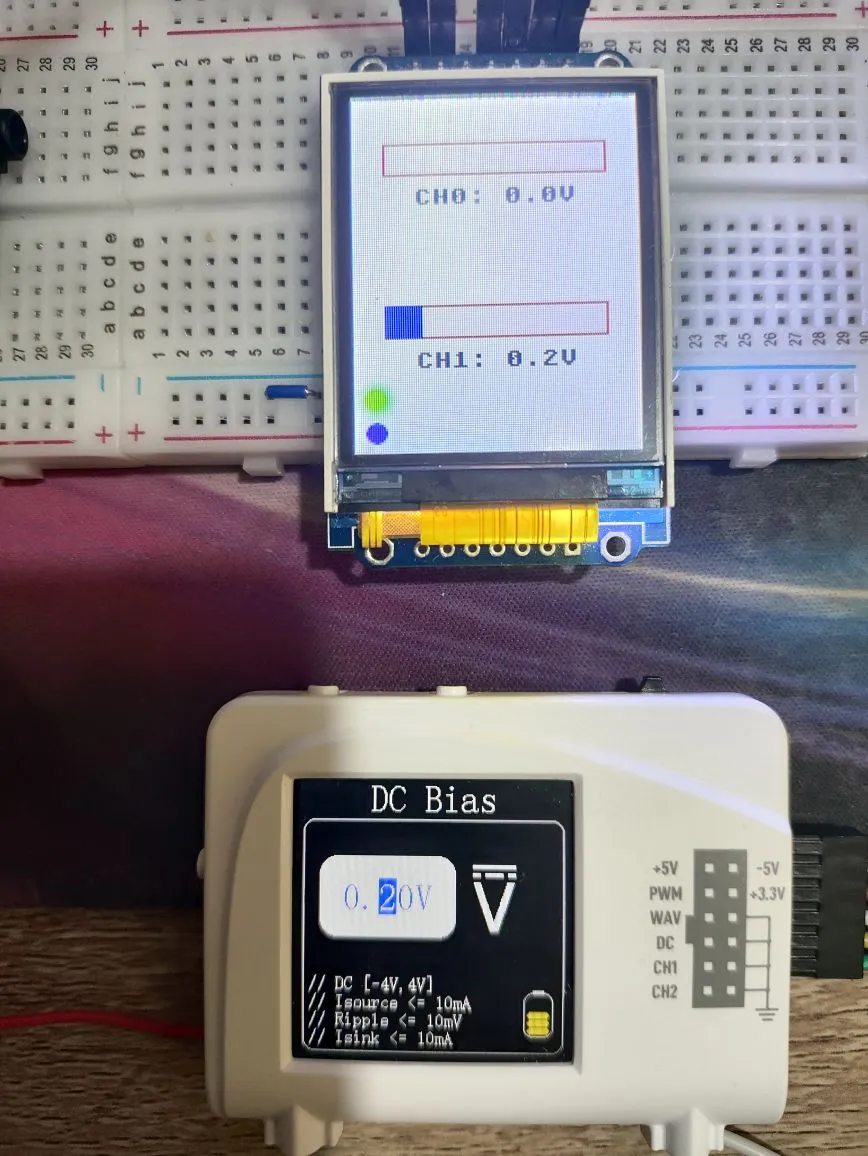

效果展示

遇到的难题与解决办法

问题：SPI时钟频率较高时，屏幕容易初始化失败

解法

本次使用杜邦线+面包板连接，通信信号容易受干扰，可在D/C引脚控制时适当引入延时便于信号建立，同时适当降低SPI时钟频率。

活动感想

通过本项目实践，学习了新的MAX32655微控制器和MSDK开发工具链，并且深入掌握了LVGL图形库在嵌入式平台上的移植方法。ADI MAX32655FTHR开发板良好的硬件兼容性与完整的SDK文档、例程极大提升了开发效率。整个移植过程中，需重点关注：

• SPI总线时序优化
• ADC采样精度提升方法
• 实时数据显示的UI设计

MAX32655FTHR开发板出色的性能表现和ADI官方完善的技术支持极大提升了开发效率。整个项目过程中，体会到嵌入式系统需要硬件、固件、应用层的紧密配合，每一个细节的优化都能显著提升整体体验。

    感谢硬禾学堂和得捷电子联合举办的Funpack活动，祝硬禾的活动越办越好！
