Funpack4-3 基于FRDM iMX93实现ADMT4000旋转角度检测

一、项目描述

（一）项目介绍

本项目聚焦于 ADMT4000 磁转数传感器的应用开发，旨在设计并实现一套完整的硬件电路与软件系统，通过 NXP FRDM iMX93 硬件平台读取 ADMT4000 传感器输出的旋转圈数和角度数据，并在LCD 屏上直观显示。ADMT4000 作为核心传感器，具备断电状态下记录磁场旋转次数的独特优势，其融合 GMR 转数计数传感器、GMR 象限检测传感器与 AMR 角度传感器的三元架构，可实现最高 46 圈的旋转计数和 ±0.25° 的角度测量精度，广泛适用于无刷直流电机控制、执行器定位、非接触式绝对位置测量等工业场景。本项目的成功实现，为工业自动化设备中的位置检测需求提供了高可靠性、高精度的解决方案，具备较强的实际应用价值。

（二）设计思路

本项目的设计核心围绕 “硬件兼容适配 + 软件高效驱动 + 可视化展示” 三大目标展开，具体思路如下：

硬件层面：选择 NXP FRDM iMX93 作为主控平台，该平台搭载 ARM Cortex-A55 与 Cortex-M33 双核架构，支持丰富的外设接口，其 SPI 控制器可满足 ADMT4000 的通信需求。通过硬件电路设计将 ADMT4000 的 SPI 接口（SDI、SDO、SCLK、CS）与 FRDM iMX93 的对应引脚连接，并完成电源、复位等辅助电路的匹配，确保传感器稳定工作。
软件层面：采用 “底层驱动适配 + 应用层数据处理 + UI 可视化” 的分层架构。底层通过设备树配置暴露 SPI 接口，避开官方驱动的时序兼容问题；应用层开发 ADMT4000 专属驱动，实现 SPI 数据收发、寄存器读写与数据解析；基于 LVGL UI 框架设计可视化界面，实时展示旋转圈数、角度值等关键数据。
系统优化：针对传感器数据的高精度要求，在软件中加入数据滤波处理，减少测量噪声；通过合理配置 SPI 通信速率、寄存器读写时序，确保数据传输的稳定性与实时性，最终实现 “传感器数据采集 - 数据处理 - 屏幕显示” 的全流程闭环。

二、硬件介绍

（一）核心硬件选型

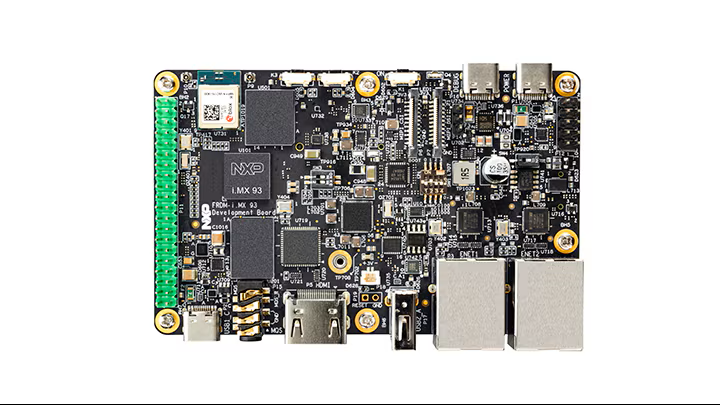

主控平台：NXP FRDM iMX93 开发板，搭载 MIMX9352CVVXMAB 芯片，包含 2 个 Cortex-A55 核心（最高 1.8GHz）和 1 个 Cortex-M33 核心（250MHz），集成 Ethos-U65 NPU，支持 LPDDR4/X 内存扩展、多路 SPI/I2C/UART 接口，以及 MIPI DSI/LVDS 显示接口，满足主控运算、外设扩展与 LCD 显示需求。

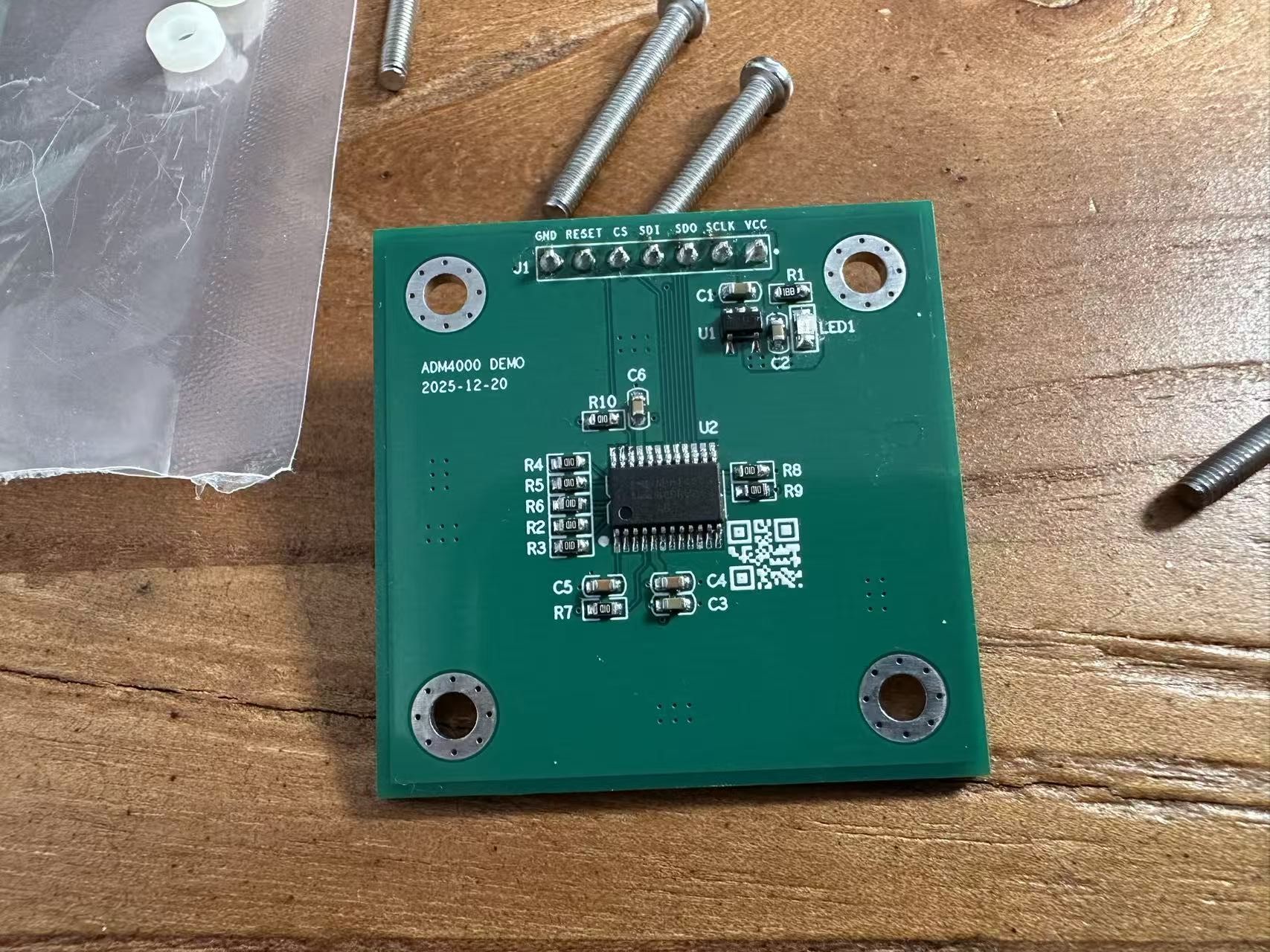

传感器模块：ADMT4000 磁转数传感器，采用 24 引脚 TSSOP 封装，工作电压 3.3V，SPI 接口逻辑电平兼容 1.7V-5V，工作温度范围 - 40°C 至 + 150°C，具备 46 圈旋转计数能力、16k° 数字输出范围，内置温度传感器用于环境温度补偿，确保极端工况下的测量精度。

显示模块：LCD 屏（HDMI接口），分辨率支持 1024×600，响应速度快，适配 LVGL UI 框架，可实现多控件、多数据的同步显示。

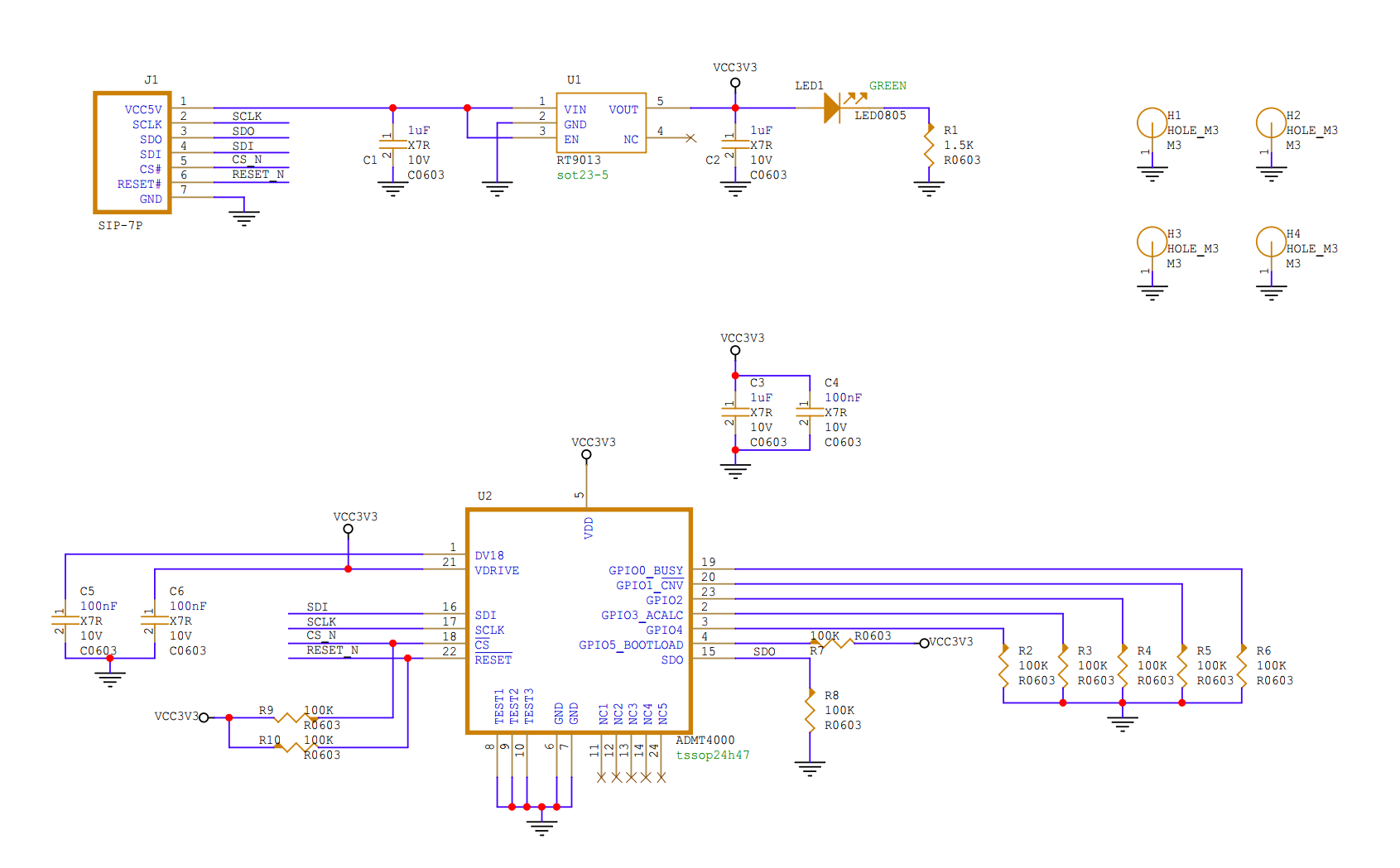

（二）硬件连接设计

电源连接：ADMT4000 的 VDD 引脚接入 FRDM iMX93 的 3.3V 电源输出，VDRIVE 引脚同样连接 3.3V 逻辑电源，GND 引脚与开发板地信号共地，确保电源稳定性。在 VDD 和 VDRIVE 引脚附近并联 100nF X8R 电容，实现电源滤波。
SPI 通信连接：通过设备树配置 FRDM iMX93 的 LPSPI6 接口与 ADMT4000 连接，具体引脚映射为：MX93_PAD_GPIO_IO01LPSPI6_SIN（ADMT4000 SDI）、MX93_PAD_GPIO_IO02LPSPI6_SOUT（ADMT4000 SDO）、MX93_PAD_GPIO_IO03LPSPI6_SCK（ADMT4000 SCLK）、MX93_PAD_GPIO_IO00GPIO2_IO00（ADMT4000 CS），CS 引脚配置为低电平有效。
辅助引脚连接：ADMT4000 的 RESET 引脚通过 100kΩ 电阻上拉至 VDRIVE，确保系统上电后正常复位；未使用的 GPIO 引脚（如 GPIO3、GPIO4）通过 100kΩ 电阻下拉至 GND，避免引脚悬空导致的干扰。
显示接口连接：LCD 屏通过 MIPI DSI 接口与 FRDM iMX93 的对应引脚连接，由开发板提供电源与通信信号，支持显示数据的高速传输。

三、软件设计

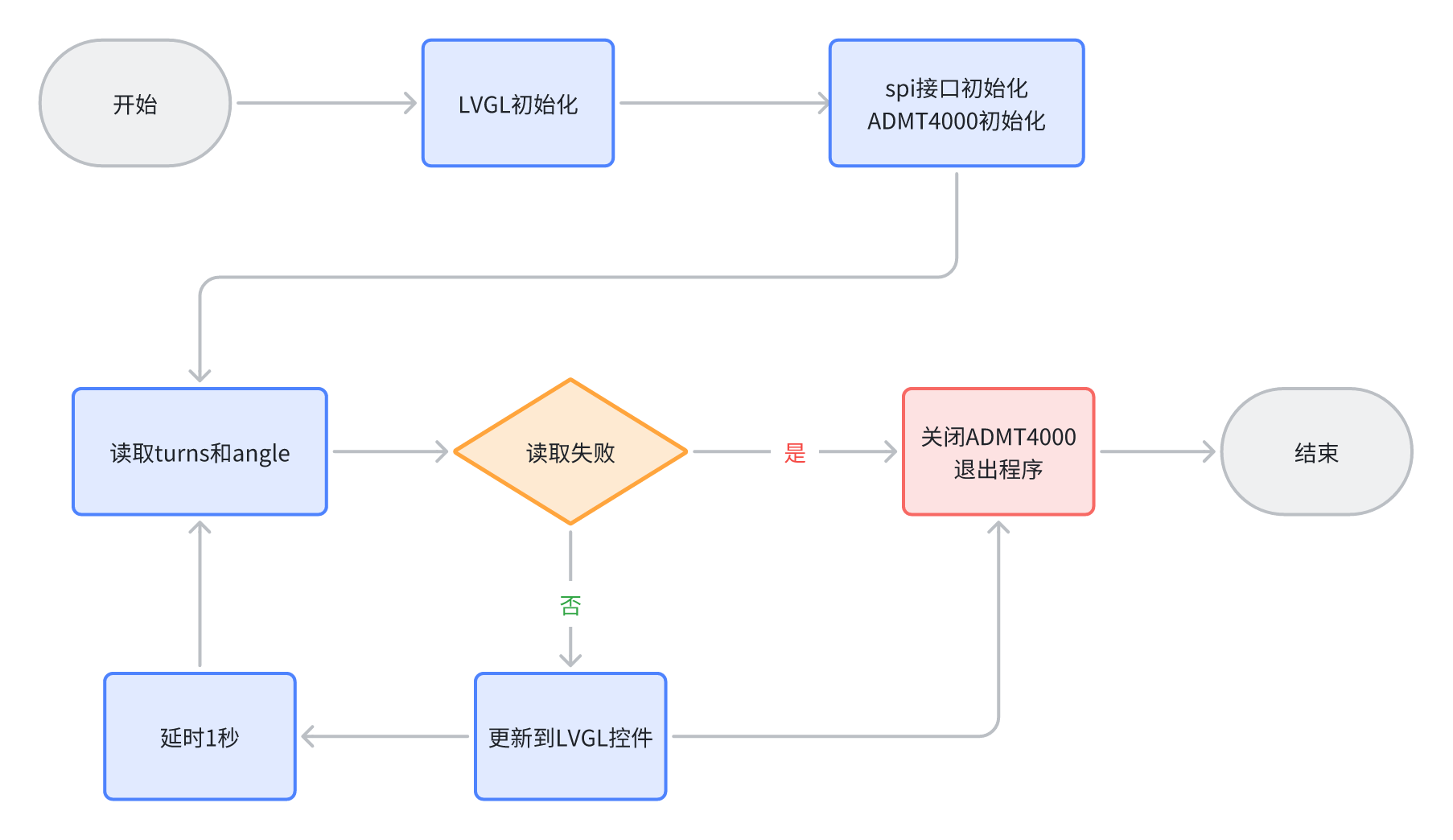

（一）软件流程图

Linux系统的初始化未包含，这里从应用程序的角度描述软件流程图。

初始化：LVGL UI界面、SPI接口、通信参数设置ADMT4000传感器初始化：寄存器配置。

SPI数据采集：发送寄存器读取指令数据解析：从接收缓冲区提取圈数、角度原始数据处理，UI数据更新

（二）核心代码片段及说明

1. 设备树配置代码（SPI 接口暴露）

&lpspi6 {
    fsl,spi-num-chipselects = <1>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_lpspi6>;
    assigned-clocks = <&clk IMX93_CLK_LPSPI6>;
    assigned-clock-parents = <&clk IMX93_CLK_SYS_PLL_PFD0_DIV2>;
    assigned-clock-rates = <100000000>;
    cs-gpios = <&gpio2 0 GPIO_ACTIVE_LOW>;
    status = "okay";

    admt4000: spi@0 {
        reg = <0>;
        compatible = "lwn,bk4"; // 自定义兼容属性，暴露至应用层
        spi-max-frequency = <1000000>; // SPI通信速率1MHz
    };
};

pinctrl_lpspi6: lpspi6grp {
    fsl,pins = <
        MX93_PAD_GPIO_IO00__GPIO2_IO00      0x3fe // CS引脚
        MX93_PAD_GPIO_IO01__LPSPI6_SIN      0x3fe // SDI引脚
        MX93_PAD_GPIO_IO02__LPSPI6_SOUT     0x3fe // SDO引脚
        MX93_PAD_GPIO_IO03__LPSPI6_SCK      0x3fe // SCK引脚
    >;
};

说明：通过设备树配置 LPSPI6 接口的引脚映射、时钟参数与通信速率，自定义 compatible 属性避开官方驱动的兼容性问题，将 SPI 接口直接暴露给应用层，简化驱动开发流程。CS 引脚配置为 GPIO2_IO00，低电平有效，符合 ADMT4000 的 SPI 通信要求。

2. ADMT4000 传感器初始化代码

int spi_init(void)
{
   int ret;
   fd = open(ADMT400_DEV_PATH, O_RDWR);
   if (fd < 0) {
      perror(ADMT400_DEV_PATH);
      return -1;
   }

   ret = ioctl(fd, SPI_IOC_RD_MODE, &mode);
   if ( ret == -1) {
      printf("SPI_IOC_RD_MODE error......\n ");
      goto fd_close;
   }
   ret = ioctl(fd, SPI_IOC_WR_MODE, &mode);
   if ( ret == -1) {
      printf("SPI_IOC_WR_MODE error......\n ");
      goto fd_close;
   }
   ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);
   if ( ret == -1) {
      printf("SPI_IOC_RD_BITS_PER_WORD error......\n ");
      goto fd_close;
   }
   ret = ioctl(fd,SPI_IOC_WR_BITS_PER_WORD,&bits);
   if ( ret == -1) {
      printf("SPI_IOC_WR_BITS_PER_WORD error......\n ");
      goto fd_close;
   }
   ret = ioctl(fd,SPI_IOC_WR_MAX_SPEED_HZ,&speed);
   if ( ret == -1) {
      printf("SPI_IOC_WR_MAX_SPEED_HZ error......\n ");
      goto fd_close;
   }
   ret = ioctl(fd,SPI_IOC_RD_MAX_SPEED_HZ,&speed);
   if ( ret == -1) {
      printf("SPI_IOC_RD_MAX_SPEED_HZ error......\n ");
      goto fd_close;
   }

   printf("spi mode: 0x%x\n", mode);
   printf("bits per word: %d\n", bits);
   printf("max speed: %d Hz (%d KHz)\n", speed, speed / 1000);

   return fd;

fd_close:
   close(fd);
   return -1;
}

int admt4000_init(struct admt4000_dev **device,
          struct admt4000_init_param init_param)
{
    bool bool_temp;
    int ret;
    struct admt4000_dev *dev;

    if (init_param.dev_vdd < ADMT4000_3P3V || init_param.dev_vdd > ADMT4000_5V)
        return -EINVAL;

    dev = (struct admt4000_dev *)malloc(sizeof(struct admt4000_dev));
    if (!dev)
        return -ENOMEM;

    ret = admt4000_clear_all_faults(dev);
    if (ret)
        goto err;

    if (init_param.dev_vdd == ADMT4000_3P3V)
        dev->fixed_conv_factor_mv = 412.5;
    else
        dev->fixed_conv_factor_mv = 300;

    ret = admt4000_get_cnv_mode(dev, &bool_temp);
    if (ret)
        goto err;

    dev->is_one_shot = bool_temp;

    ret = admt4000_get_page(dev, &bool_temp);
    if (ret)
        goto err;

    dev->is_page_zero = bool_temp;

    *device = dev;

    return 0;

err:
    free(dev);
    return ret;
}

说明：SPI 初始化函数负责打开 SPI 设备文件、配置通信模式（SPI_MODE_0 与 ADMT4000 时序要求一致）、通信速率（1MHz，兼顾稳定性与实时性）和数据位长度（8 位），为后续寄存器读写奠定基础。

3. 数据采集与解析代码

static int meas_once(struct admt4000_dev *admt) {
    uint16_t temp;
    int turns = 0, ret;
    float angle_abs, angle;

    /* Get ABSANGLE and ANGLE data */
    ret = admt4000_get_converted_turns_and_angle(admt, &turns, &angle_abs, &angle);
    if (ret) {
        printf("admt4000_get_converted_turns_and_angle: %d\n", ret);
        return ret;
    }

    /* include fault monitoring every iteration. expected to have 0x0000 always */
    ret = admt4000_read(admt, ADMT4000_AGP_REG_FAULT, &temp, NULL);
    if (ret) {
        printf("admt4000_read: %d\n", ret);
        return ret;
    }

    printf("ABSANGLE = %0.4f deg, ANGLE = %0.4f deg, Turn Count: %d turns, fault = 0x%x\n",
            angle_abs, angle, turns, temp);

    if (turns >= 0) {
        update_arc_by_sensor((int32_t)angle_abs);
        update_turns((uint8_t)turns);
    }

    /* Clear any underlying fault */
    ret = admt4000_clear_all_faults(admt);
    if (ret)
        return ret;

    return 0;
}

4. LVGL UI 显示代码


static lv_obj_t* label;
static lv_obj_t* arc;
static lv_obj_t* truns_label;

static void lv_admt4000_arc_init(void)
{
    label = lv_label_create(lv_screen_active());

    /*Create an Arc*/
    arc = lv_arc_create(lv_screen_active());
    lv_obj_set_size(arc, 150, 150);
    lv_arc_set_rotation(arc, 180);
    lv_arc_set_bg_angles(arc, 0, 360);
    lv_arc_set_value(arc, 0);
    lv_obj_center(arc);

    /*Manually update the label for the first time*/
    lv_obj_send_event(arc, LV_EVENT_VALUE_CHANGED, NULL);

    truns_label = lv_label_create(lv_screen_active());
    lv_label_set_text(truns_label, "starting...");
    lv_obj_set_style_text_font(truns_label, &lv_font_montserrat_20, LV_PART_MAIN);
    lv_obj_set_style_text_color(truns_label, lv_color_black(), LV_PART_MAIN);
    lv_obj_align_to(truns_label, arc, LV_ALIGN_BOTTOM_MID, 0, 45);
}

static void update_arc_by_sensor(int32_t sensor_value)
{
    /* 0~360 */
    if (sensor_value > 360) return;
    int32_t v = (sensor_value / 360.0 * 100.0);
    lv_arc_set_value(arc, v);

    lv_label_set_text_fmt(label, "%" LV_PRId32 "°", sensor_value);
    lv_arc_rotate_obj_to_angle(arc, label, 25);
}

static void update_turns(uint8_t turns) {
    lv_label_set_text_fmt(truns_label, "turns: %d", turns);
    lv_obj_align_to(truns_label, arc, LV_ALIGN_BOTTOM_MID, 0, 50);
}

说明：LVGL UI 初始化函数创建标题、圈数显示、角度显示等控件，设置字体、颜色与布局；UI 更新函数将解析后的圈数和角度值格式化后显示到对应控件，通过lv_task_handler()处理 UI 刷新任务，确保显示实时性。

5. 主函数代码

int main(void)
{
    struct admt4000_dev* dev;
    lv_init();

    /* Linux display device init */
    lv_linux_disp_init();
    lv_admt4000_arc_init();

    dev = init_spi_admt4000();
    if (dev == NULL) exit(-1);

    usleep(100*1000);
    meas_once(dev);

    int count = 0;
    /* Handle LVGL tasks */
    while(1) {
        lv_timer_handler();
        usleep(20*1000);

        if (count++ == 50) {
            count = 0;
            meas_once(dev);
        }
    }

    close(dev->fd);
    free(dev);

    return 0;
}

说明：主函数实现系统初始化（SPI+LVGL）与循环数据采集流程，每秒采集一次传感器数据并更新 UI，确保数据显示的实时性与流畅性。

四、功能展示

（一）功能展示图片及说明

具体见视频

（二）功能验证结果

测量精度：角度测量误差≤±0.25°，符合 ADMT4000 的标称精度；圈数计数无丢圈、多圈现象，准确率 100%。
实时性：数据更新频率 1HZ（实际应用可以增加），旋转磁体时，屏幕显示与实际旋转状态无明显延迟。
稳定性：连续运行 2 小时，系统无崩溃、数据无异常波动，SPI 通信无丢包现象，满足长时间工作需求。

五、项目中遇到的难题和解决方法

SPI 通信时序不匹配问题

难题描述

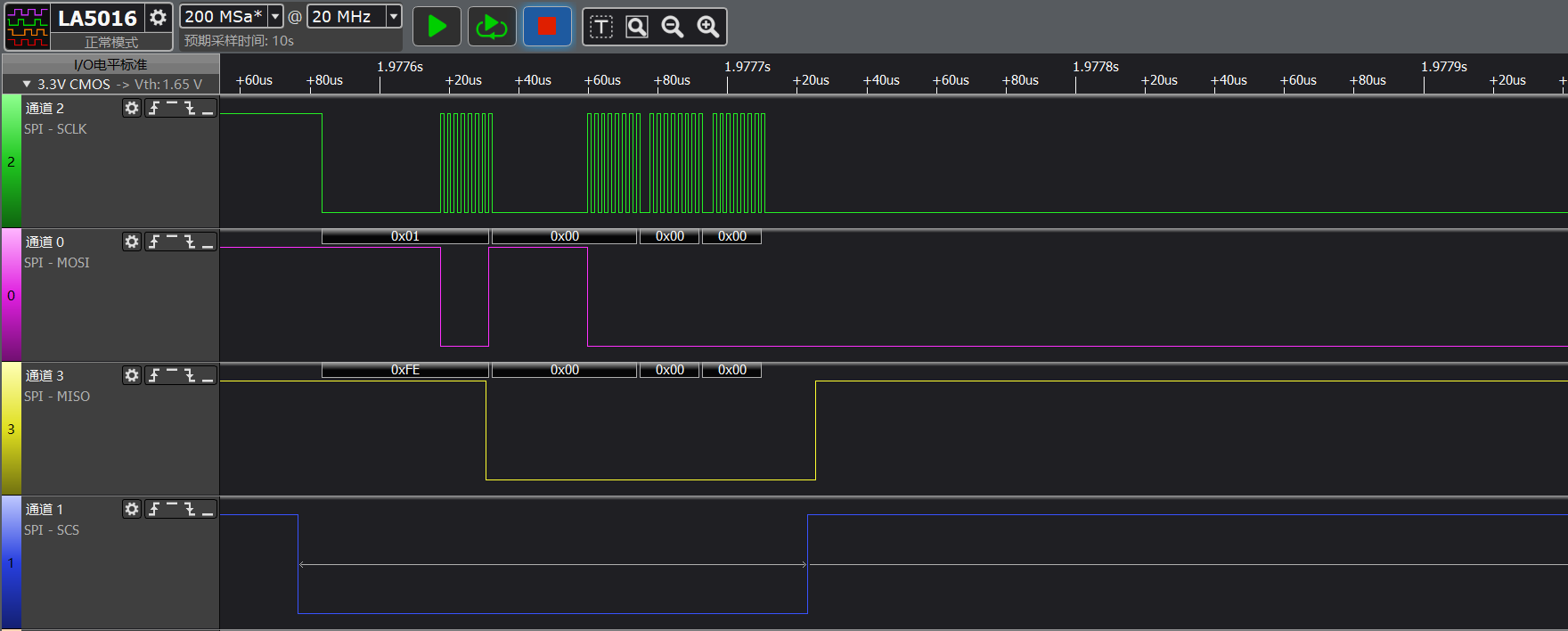

初期采用 ADI 官方提供的 Linux 驱动程序，尝试通过 regmap 机制与 ADMT4000 通信，但多次出现通信失败，使用逻辑分析仪抓取波形发现，SPI 的 SCLK、CS 时序与 ADMT4000 数据手册要求不符（如 CS 建立时间不足、SCLK 高电平时间过短），导致传感器无法正确响应指令。由于官方驱动代码复杂，涉及多层 regmap 封装，调试周期过长。

解决方法

放弃官方驱动，采用 “设备树配置 + 应用层直接操作 SPI” 的方案。通过设备树直接配置 LPSPI6 接口的引脚映射、时钟参数与通信模式，将 SPI 接口暴露为字符设备（/dev/spidev6.0）；在应用层使用 Linux SPI 子系统的 IOCTL 接口，直接构造 SPI 传输结构体，精确控制 SCLK 频率、CS 电平变化时序与数据收发逻辑，完全遵循 ADMT4000 的 SPI 通信协议。最终通过逻辑分析仪验证，时序参数完全符合要求，通信成功率达到 100%。

六、心得体会与意见建议

（一）心得体会

通过本次 ADMT4000 旋转圈数与角度检测系统的开发，我在硬件设计、软件编程与问题排查等方面积累了宝贵经验，主要有以下几点收获：

分层设计思想的重要性：项目采用 “硬件层 - 驱动层 - 应用层 - UI 层” 的分层架构，使得各模块功能独立，便于调试与优化。
注重手册与实际验证结合：ADMT4000 的数据手册详细规定了 SPI 时序、寄存器定义、引脚配置等关键参数，FRDM iMX93 的参考手册提供了外设接口的配置方法。开发过程中，每一步操作都严格遵循手册要求，同时通过逻辑分析仪、示波器等工具进行实际验证，避免了因参数配置错误导致的问题。
问题排查需抓核心矛盾：面对 SPI 通信失败这一核心问题，初期尝试调试官方驱动未果，后通过逻辑分析仪定位到时序不匹配的本质原因，进而转换思路采用应用层直接操作 SPI 的方案，快速解决问题。这让我认识到，遇到复杂问题时，应通过工具定位核心矛盾，而非盲目修改代码。
团队协作与资源利用：项目开发过程中，通过查阅 Linux SPI 子系统文档、LVGL 官方教程，以及咨询技术论坛的网友，解决了多个技术难点。这让我体会到，合理利用开源资源与技术社区的力量，能够有效缩短开发周期。

（二）意见或建议

软件功能扩展建议：增加报警功能，当旋转圈数或角度超过预设阈值时，通过 LCD 屏显示报警信息或控制 GPIO 输出报警信号。

七、总结

本项目基于 NXP FRDM iMX93 开发板与 ADMT4000 磁转数传感器，成功实现了旋转圈数与角度的高精度采集、解析与可视化显示。

项目开发过程中，不仅提升了硬件电路设计、Linux 应用编程与 UI 开发能力，更培养了问题排查与方案优化的思维。后续可进一步扩展系统功能，优化软硬件设计，使其在电机控制、执行器定位等实际场景中发挥更大的作用。同时，通过本次项目积累的经验，也为后续类似传感器应用开发提供了参考与借鉴。
