一、项目介绍

本项目基于 admt4000 磁编码器和 TMC4361A、TMC2160A组成的驱动系统，综合实现闭环步进电机控制系统。

首先介绍一下使用到的器件，ADMT4000 磁编码器是我们系统的“眼睛”。它结合了 AMR (各向异性磁阻) 角度传感器和 GMR 圈数传感器，不仅能记圈数，还能提供 ±0.25° 的高精度单圈角度信息，总分辨率覆盖超过 16,000° 的范围。通过 SPI 接口直接读取绝对位置和圈数。是实现小型化、高可靠性伺服系统的理想选择。

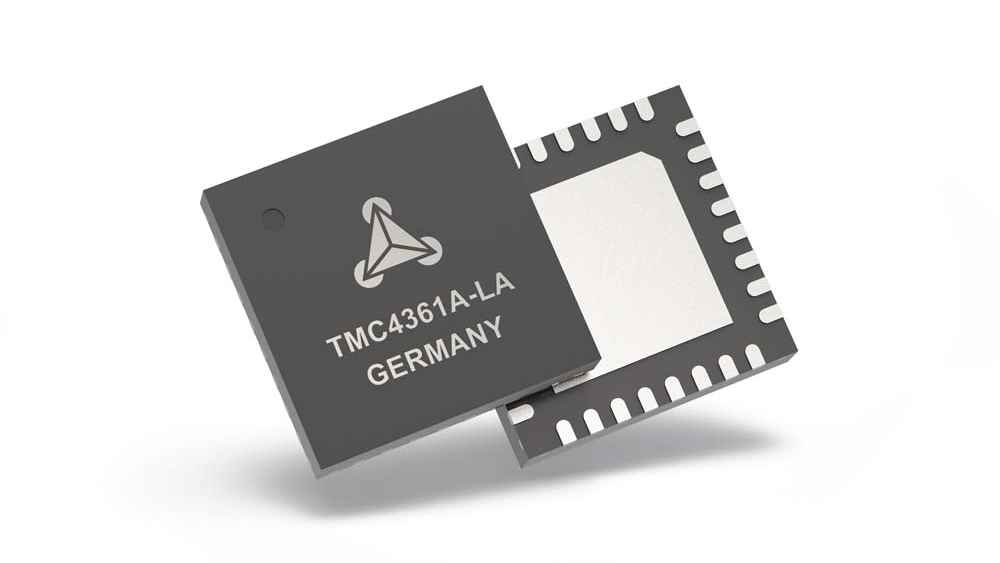

TMC4361A 运动控制器负责生成平滑的运动轨迹，支持 S形加减速曲线，可独立设置加减速及急动度，显著减少电机振动和噪音；它支持全闭环控制，内置硬件闭环算法，可以直接连接增量式编码器或 SPI 绝对值编码器，实现精准定位，彻底解决步进电机丢步问题。TMC2160A 支持外置 N 沟道 MOSFET，电压最高支持 60V，非常适合驱动大尺寸、高扭矩的步进电机；他还搭载 Trinamic 第二代静音技术 StealthChop2，通过在超声波范围内进行平稳的电流控制，从根本上消除了电机可闻噪音，即使在大电流驱动下，也能让电机在低速和中速运行时保持极致安静，消除电流噪音。提供高精度的逐周期电流控制算法，确保电机在高速运行或负载剧烈变化时，依然拥有强大的扭矩输出和极低的共振。

项目核心功能：

高精度位置监测：利用磁编码器实时获取电机转子的绝对角度和多圈位置。
全闭环防丢步控制：通过实时比对规划轨迹与实际位置，自动补偿因负载突变或外力干扰导致的丢步。
静音与平滑驱动：利用 S 形加减速曲线和 StealthChop2 技术，实现极致静音和平滑的运动控制。

二. 设计思路

前端采集：M1W 模块通过 SPI 总线（8MHz）高速轮询 ADMT4000 寄存器（0x05），获取原始角度数据。
数据传输：M1W 对数据进行多圈解算和 CRC 校验后，通过高波特率 UART（921600 baud）打包发送给 STM32。
闭环运算：STM32 接收位置数据，与 TMC4361A 内部的规划位置进行比对，计算偏差并执行补偿。

流程图：

三、实现过程

1 编码器数据的高可靠性采集 (M1W/Micropython)

为了防止SPI传输干扰导致的数据错误，我们在 M1W 端实现了软件 CRC5 校验。

算法逻辑：模拟硬件 LFSR（线性反馈移位寄存器）对读取的 26位数据流进行 CRC5 计算。
过零点处理：实现了 StepperPositionTracker 类，通过对比前后两次采样值（Diff），处理 0-4096 的翻转问题，将 12位原始数据转换为 32位连续的微步（Microsteps）数据。
数据封包：采用二进制协议和特有帧结构发送数据给stm32端，提高了传输效率。

2 STM32 端的高效解析与控制

UART 状态机解析：
在 HAL_UART_RxCpltCallback 中实现了状态机（State Machine），严格检查帧头 0xCA 和帧尾 0xA8。只有当校验通过时，才更新全局变量 motor.enc_pos，确保闭环控制不会因为通信误码而失控。
```
// 状态机伪代码示例
case UART5_WAIT_HEADER:
    if (byte == 0xCA) state = UART5_WAIT_BYTE0;
    break;
...
case UART5_WAIT_FOOTER:
    if (byte == 0xA8) { data_ready = 1; update_position(); }
    break;
```

丢步补偿任务 (Step Loss Compensation Task)：
这是闭环控制的核心。代码通过周期性任务（20ms）检查位置偏差。

void motor_step_loss_compensation_task(void) {
    // 计算偏差
    int32_t deviation = xactual - real_pos;

    // 超过死区，执行“欺骗式”补偿
    if (abs(deviation) > POS_DEAD_ZONE) {
        // 关键操作：将TMC4361认为的位置修正为真实位置
        // 芯片会自动加速去追赶真正的 Target
        tmc4361A_writeRegister(0x00, TMC4361A_XACTUAL, real_pos);
        motor.total_lost_steps += deviation; // 统计数据
    }
}

3 人机交互与调试

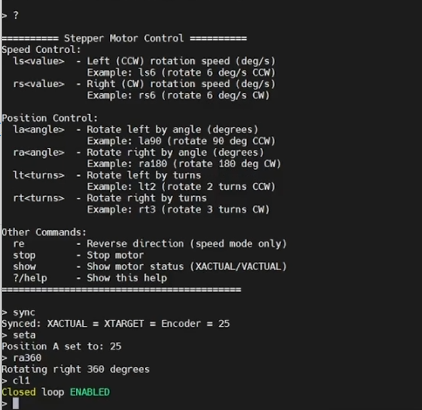

实现了基于 UART 的命令行接口（CLI），支持以下功能：

ls/rs：设置左右旋转速度。
la/ra：指定角度绝对定位。
show：实时打印 XACTUAL、VACTUAL 及编码器原始数据，便于调试 PID 参数和机械安装误差。
sync：手动强制同步tmc4361a和m1w侧的坐标系（微步值）。

四、实现效果

系统上电后，由于电机与编码器坐标系未对齐，我们首先发送 sync 指令，使 tmc4361 同步当前磁编码器的步进数，再使用 set 指令保存当前位置，将当前位置标记为“A点”。发送 cl 指令开启闭环控制，MCU开始监测位置偏差。我们控制电机移动到远处，然后发送 gotoa 指令使其返回 A 点。

由于数据读取和传输过程中与实际值存在时间差，程序也对这部分进行了补偿，但是可以确保终点的差值不会超过预设的死区值，可以作为后续改进的点。实际上在步进电机转动的过程中，手不太可能对电机造成丢步的效果，运行电流设置的过小会导致电机无法正常运动。

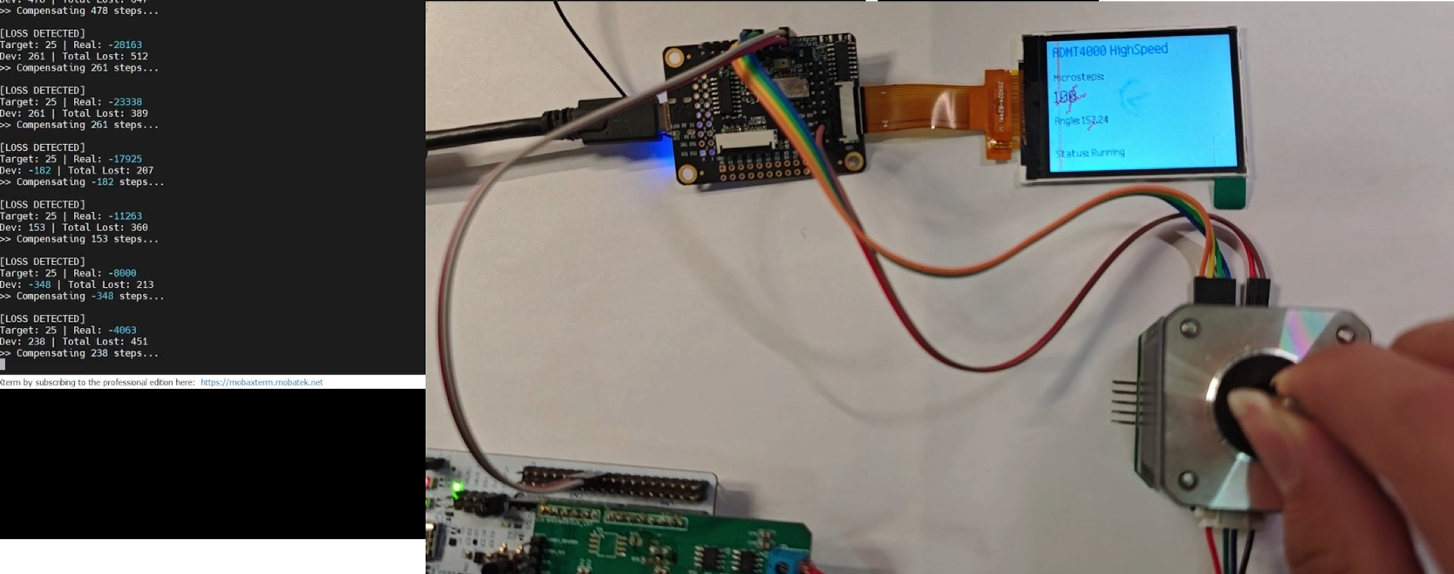

还可以在电机停止时用手对轴施加力，使其超过预设的死区值，这里死区值设为150微步，程序也会对此进行补偿，同时通过串口输出补偿步数。需要注意将电机的保持电流设为0，在没有运动指令的时候能够 freewheeling，要不然轴无法转动，无法用手产生丢步的效果。

实践中发现 AMR 对环境更加敏感，表现为手远离电机后更容易发生校验错误，最好可以对步进电机壳进行接地以排除影响。

五、总结与展望

本项目成功构建了一套高可靠性的闭环步进控制系统。

解决了丢步痛点：通过 ADMT4000 的高频反馈和 STM32 的实时补偿算法，电机在受到外力干扰偏离位置后，能够迅速自动回归目标点。
静音效果显著：TMC2160A 的 StealthChop2 模式使得电机在低速运行时几乎无噪音。
代码健壮性：引入了 CRC5 校验和 UART 帧校验，确保了在复杂电磁环境下的通信稳定性。

未来优化方向：

目前采用固定死区补偿，未来可引入 PID 算法调节 TMC4361A 的 VMAX，使追赶过程更加柔和。
将 M1W 的功能集成至 STM32，利用 STM32 的硬件 SPI 直接读取编码器，进一步降低通信延迟。
