使用纳芯微评估板NSSinePad-NS800RT5039调用Uart串口和调用ePWM外设
该项目使用了评估板NSSinePad-NS800RT5039，实现了调用Uart串口和调用ePWM外设的设计，它的主要功能为：串口输出 “Hello, NOVOSENSE Wedesign project.” 字符串任务，实现在对应输出端口，输出一对互补PWM波形，。
标签
嵌入式系统
开发板
纳芯微
珊闪扇山善
更新2025-12-02
重庆电力高等专科学校
40

基于纳芯微NS800RT5039芯片的UART与ePWM外设开发

一、 项目介绍

本项目基于纳芯微NS800RT5039微控制器芯片，成功完成了其基本外设功能的开发与验证。项目主要实现了两大核心功能：UART串口通信与高精度ePWM波形生成。通过此项目，验证了芯片基础外设驱动的稳定性与精确性，为后续复杂应用奠定了坚实基础。


二、 项目设计思路

1. 核心任务

核心任务是验证芯片的两大常用外设：

  • UART（通用异步收发传输器）：用于实现微控制器与上位机（如串口调试助手）之间的基础数据通信。
  • ePWM（增强型脉宽调制器）：用于生成高频率、高精度的PWM波形，是电机控制、电源管理等应用的核心。

2. 实现方案

程序设计上采用模块化思想。在系统初始化后，主循环中并行执行通信与波形生成任务。通过精确配置外设寄存器，确保输出波形参数严格符合要求。


三、 实现过程与关键代码

1. 开发环境搭建

  • 硬件平台：NSSinePad-NS800RT5039评估板。
  • 软件开发环境：基于官方提供的SDK进行程序开发。
  • 调试工具：串口调试助手、示波器（或万用表）。

2. 关键实现步骤

  • UART配置：初始化UART外设，设置波特率（如115200bps）、数据位、停止位和校验位。
  • ePWM配置：配置ePWM模块的时钟预分频器、周期寄存器和比较寄存器，以生成频率为2MHz、占空比为50%的互补波形。
  • 主程序逻辑：系统启动后，自动通过串口发送问候信息，并持续输出PWM波形。


3.硬件介绍

NSSinePad-NS800RT5039评估板的核心是NS800RT5039芯片。这款芯片由纳芯微电子联合芯弦半导体推出，是一款面向实时控制场景的高性能MCU/DSP。

下表为您概括了这款核心芯片的主要特性：

特性类别

具体说明

核心处理器

- Arm Cortex-M7 CPU，主频高达 260MHz，支持分支预测、DSP指令集和FPU（浮点单元）。
- eMath硬件数学加速核，专门针对三角函数、FFT、矩阵运算等复杂算法进行硬件加速。

存储资源

- 配备 512KB Flash (带ECC) 和 388KB SRAM (带ECC)，其中包含 256KB 紧耦合内存(TCM)，保障高速数据访问。

高精度PWM

- 提供最多32路PWM输出，其中 16路为100ps（皮秒）分辨率的高精度HRPWM，是实现皮秒级别精密控制的基础。

模拟外设

- 3个12位ADC，采样速率快至 5MSPS，最大支持32通道。
- 2个12位DAC，采样速率1MSPS。
- 7对（14个）高速模拟比较器 (CMPSS)，带DAC与斜波发生器。

通信接口

- 集成 3个串口(UART)、2个高速串口、1个CAN-FD、1个CAN 2.0、3个I2C、3个SPI 等，满足多种通信需求。

安全与可靠性

- 通过 AEC-Q100 Grade1 车规认证，支持 ISO26262 ASIL-B 和 IEC61508 SIL2 等级的功能安全，适用于汽车和工业领域。

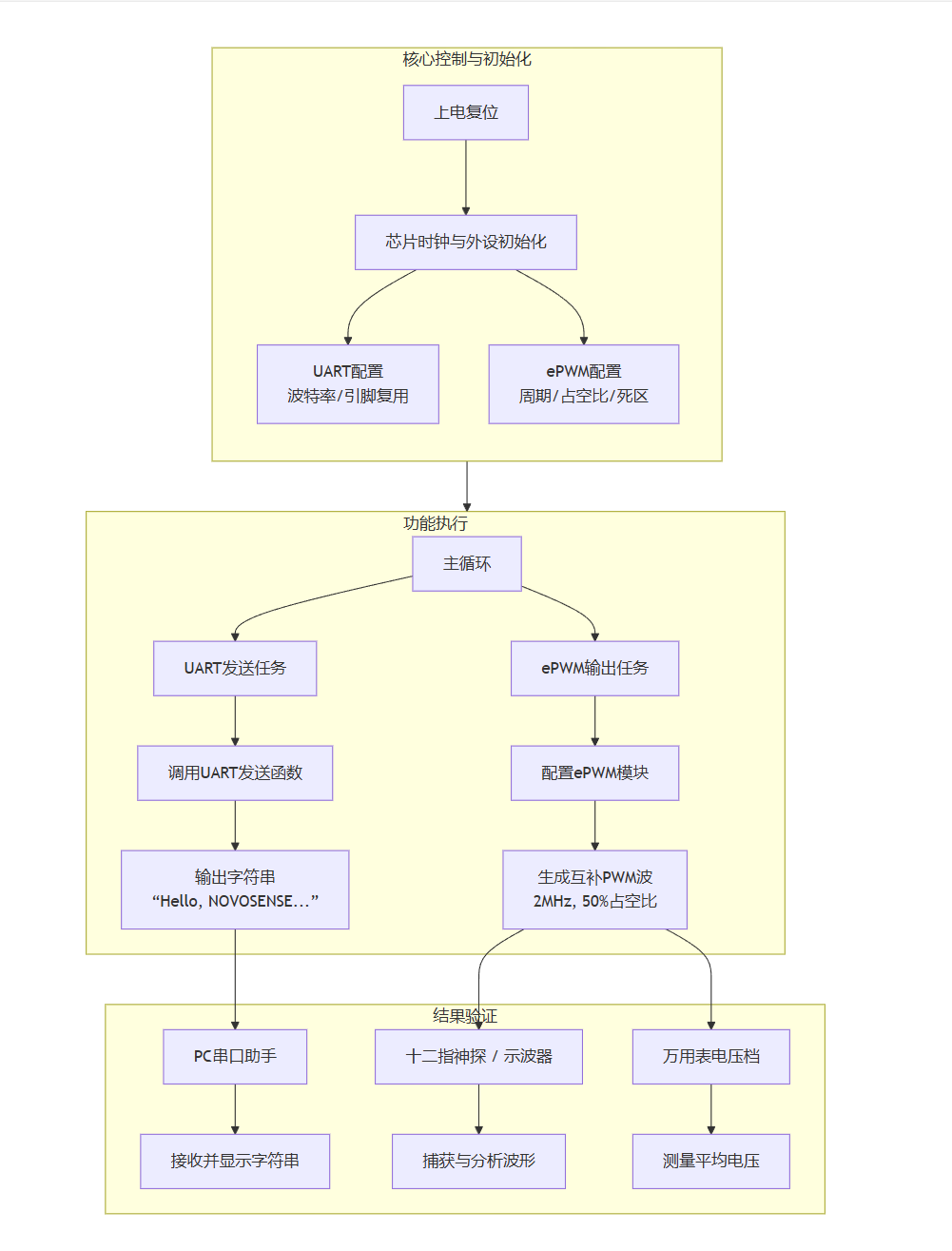

四、方案框图


五、关键代码及说明

1.程序启动后首先完成系统初始化：包括设备时钟、外设寄存器解锁以及板级配置。接着，我专门对 UART2 进行了详细初始化——配置 GPIO_40 为 TX 输出、GPIO_41 为 RX 输入，并设置波特率为 921600、8 数据位、无校验、1 停止位，工作在轮询模式，未启用 FIFO 和奇偶校验。

进入主循环后，程序会先打印提示信息，然后调用实现的 UART_receiveDataPolling() 函数，等待接收 35 字节的数据。如果接收成功，它会以十六进制格式打印出来，并尝试将可打印 ASCII 字符原样显示，非打印字符则用点号替代。紧接着，程序会调用 UART_sendDataPolling() 将一个发送缓冲区的内容回传出去。这里我们选择直接在主函数中，选择Printf()函数串口打印

int main(void)
{
    /* Initialize device clock and peripherals */
    Device_init();
    /* Disable peripheral register locks */
    Device_unlockPeriphReg();
    /* Board Initialization
       Setup LED pins, Key pins and Serial Communication Interface pins
     */
    Board_init();
    /* UART Initialization */
    uart_init(uart);

    /* Debug information printing */
    printf("UART ex1 send and receive data by polling mode!\n");

    /* Loop indefinitely */
    while (1)
    {
        printf("UART receive data :");
        printf("Hello, NOVOSENSE Wedesign project.\n");
        // UART_readCharArray(uart, rxBuff, UART_DATA_LENGTH);
        if (UART_receiveDataPolling(uart, rxBuff, UART_DATA_LENGTH) == 0)
        {
            printf("receive success: ");
            for (uint32_t i = 0U; i < UART_DATA_LENGTH; i++)
            {
                printf("0x%02X, ", rxBuff[i]);
            }
            printf("\n");
        }
        else
        {
            printf("receive fail!\n");
        }

        printf("UART will transmit data :\n");
        for (uint32_t i = 0U; i < UART_DATA_LENGTH; i++)
        {
          if (rxBuff[i] >= 32 && rxBuff[i] <= 126) // ¿É´òÓ¡ ASCII ·¶Î§
            printf("%c", rxBuff[i]);
          else
            printf("."); // ²»¿É´òÓ¡×Ö·ûÓà . ´úÌæ
        }
          printf("\n");
        // UART_writeCharArray(uart, txBuff, UART_DATA_LENGTH);
        UART_sendDataPolling(uart, txBuff, UART_DATA_LENGTH);
    }
}

/**
 * @brief   Initialize uart function
 */
static void uart_init(UART_TypeDef *uart)
{
    /* UART2 RX pinmux control */
    GPIO_setPinConfig(GPIO_41_SCIB_RX);
    GPIO_setAnalogMode(GPIO_41, GPIO_ANALOG_DISABLED);
    GPIO_setPadConfig(GPIO_41, GPIO_PIN_TYPE_PULLUP);
    GPIO_setQualificationMode(GPIO_41, GPIO_QUAL_SYNC);
    GPIO_setDirectionMode(GPIO_41, GPIO_DIR_MODE_IN);

    /* UART2 TX pinmux control */
    GPIO_setPinConfig(GPIO_40_SCIB_TX);
    GPIO_setAnalogMode(GPIO_40, GPIO_ANALOG_DISABLED);
    GPIO_setPadConfig(GPIO_40, GPIO_PIN_TYPE_STD);
    GPIO_setDriveLevel(GPIO_40, GPIO_DRV_MAX);
    GPIO_setDirectionMode(GPIO_40, GPIO_DIR_MODE_OUT);

    /* Reset uart before configure it */
    UART_resetModule(uart);

    /* Set baudrate */
    UART_setBaud(uart, 921600);

#if ENABLE_PARITY
    /* Set the number of bits per char in UART controller */
    UART_setBitCountPerChar(uart, UART_8_BITS_PER_CHAR, true);

    /* Sets the type of parity */
    UART_setParityMode(uart, UART_PAR_ODD);
#else
    /* Set the number of bits per char in UART controller */
    UART_setBitCountPerChar(uart, UART_8_BITS_PER_CHAR, false);
#endif

    /* Set the number of stop bits */
    UART_setStopBitCount(uart, UART_ONE_STOP_BIT);

    /* Set MSB bit reverses the order of the bits */
    UART_setMSB(uart, false);

#if ENABLE_FIFO
    /* Config tx fifo */
    UART_enableTxFifo(uart);
    UART_resetTxFifo(uart);
    UART_setTxFifoWatermark(uart, UART_FIFO_TX6);

    /* Config rx fifo */
    UART_enableRxFifo(uart);
    UART_resetRxFifo(uart);
    UART_setRxFifoWatermark(uart, UART_FIFO_RX6);
    UART_setRxIdleCharacter(uart, UART_IDLE_CHARACTER_CNT1);
#endif

    /* Enable transmitter */
    UART_enableTxModule(uart);

    /* Enable receiver */
    UART_enableRxModule(uart);
}

/**
 * @brief   Receive multiple bytes of data using polling method.
 * @return  Return 0 if reception is successful, 1 if reception fails.
 */
uint32_t UART_receiveDataPolling(UART_TypeDef* uart, uint8_t *const array, uint16_t length)
{
    uint16_t i;
    uint32_t status = STATUS_NO_ERROR;
    uint32_t retval = 0;

    /* Flush receive FIFO/Buffer */
    UART_resetRxFifo(uart);

    /* Clear the error flags */
    UART_clearErrorFlags(uart, UART_STAT_OR | UART_STAT_NF | UART_STAT_FE | UART_STAT_PF);

    /* Enable receiver */
    UART_enableRxModule(uart);

    for (i = 0; i < length; i++)
    {
        /* Wait until a character is available in UART receiver */
        while (UART_getRxFifoStatus(uart) == UART_FIFO_RX0);

        /* Read a character from UART receiver */
        array[i] = UART_readChar(uart);

        if (UART_getStatusFlag(uart, UART_FRAME_ERR))
        {
            status = UART_FRAME_ERR;

            /* Disable the UART receiver */
            UART_disableRxModule(uart);

            /* Clear the flag */
            UART_clearStatusFlag(uart, UART_FRAME_ERR);
        }
        if (UART_getStatusFlag(uart, UART_NOISE_DETECT))
        {
            status = UART_NOISE_DETECT;

            /* Disable the UART receiver */
            UART_disableRxModule(uart);

            /* Clear the flag */
            UART_clearStatusFlag(uart, UART_NOISE_DETECT);
        }
        if (UART_getStatusFlag(uart, UART_PARITY_ERR))
        {
            status = UART_PARITY_ERR;

            /* Disable the UART receiver */
            UART_disableRxModule(uart);

            /* Clear the flag */
            UART_clearStatusFlag(uart, UART_PARITY_ERR);
        }
        if (UART_getStatusFlag(uart, UART_RX_OVERRUN))
        {
            status = UART_RX_OVERRUN;

            /* Disable the UART receiver */
            UART_disableRxModule(uart);

            /* Clear the flag */
            UART_clearStatusFlag(uart, UART_RX_OVERRUN);
        }

        if (status != 0xFF)
        {
            break;
        }
    }

    if ((i == length) && ((status == UART_RX_OVERRUN) || status == STATUS_NO_ERROR))
    {
        retval = 0;
        /* Disable the UART receiver */
        UART_disableRxModule(uart);
    }
    else
    {
        retval = 1;
    }

    /* Read dummy to clear RDRF flag */
    while (UART_getStatusFlag(uart, UART_RX_DATA_REG_FULL))
    {
        (void)UART_readChar(uart);
    }

    return retval;
}

/**
 * @brief  Send out multiple bytes of data using polling method.
 */
void UART_sendDataPolling(UART_TypeDef* uart, const uint8_t *array, uint16_t length)
{
    /* Flush transmit FIFO/Buffer */
    UART_resetTxFifo(uart);

    /* Enable the UART transmitter */
    UART_enableTxModule(uart);

    for (uint16_t i = 0; i < length; i++)
    {
        /* Wait until space is available in UART transmitter */
        while (!UART_getStatusFlag(uart, UART_TX_DATA_REG_EMPTY));

        /* Send a character to UART transmitter */
        UART_writeChar(uart, array[i]);
    }

    /* Wait until transmission completes */
    while (!UART_getStatusFlag(uart, UART_TX_COMPLETE));

    /* Disable the UART transmitter */
    UART_disableTxModule(uart);
}


2.在任务二pwm的main 函数中，我首先完成了系统时钟、GPIO 和板载 LED 的初始化，作为程序运行的基本状态指示。随后，调用了编写的 my_pwm_Init() 函数——这个函数封装了所有与 EPWM1 相关的配置逻辑。

int main(void)
{
    /* Initialize device clock and peripherals */
    Device_init();
    /* Disable peripheral register locks */
    Device_unlockPeriphReg();
    /* Board Initialization
       Setup LED pins, Key pins and Serial Communication Interface pins
     */
	SYSCON_UNLOCK;
    SYSCON_enableTbclkSync(SYSCON, false);
    SYSCON_LOCK;
    Board_init();
    /* LED4 & LED5 on */
    GPIO_clearPin(BOARD_LED4_PIN);
    GPIO_clearPin(BOARD_LED5_PIN);
    /* Debug information printing */

	my_pwm_Init();
	SYSCON_UNLOCK;
    SYSCON_enableTbclkSync(SYSCON, true);
    SYSCON_LOCK;
	printf("Gpio example 1 setup start!\n");
    /* Loop indefinitely */
    while(1)
    {
        /* Delay some times */
    GPIO_clearPin(GPIO_22);
		GPIO_clearPin(GPIO_20);
		Delay_ms(100);
		GPIO_setPin(GPIO_20);
		GPIO_setPin(GPIO_22);
		Delay_ms(100);
    }

}


将 EPWM1 的计数器设为向上计数模式，周期值设为 26000，对应大约 2MHz 的 PWM 频率。接着，我分别设置了 CMPA=13000 和 CMPB=13000 ，配合动作限定器，在计数归零时拉高电平，在达到比较值时拉低电平，从而生成占空比约为 50% 和 50% 的两路互补PWM 波形。最后，我通过 my_pwm1_gpio_Init() 将 GPIO_0 和 GPIO_1 正确复用为 EPWM1A 和 EPWM1B 引脚，并关闭其模拟功能以确保数字信号质量。

void my_pwm1_gpio_Init(void);
void my_pwm_Init(void)
{
	EPWM_setClockPrescaler(EPWM1, EPWM_CLOCK_DIVIDER_1, EPWM_HSCLOCK_DIVIDER_2);
	EPWM_setTimeBasePeriod(EPWM1, 26000);
	EPWM_setTimeBaseCounter(EPWM1, 0);
	EPWM_setTimeBaseCounterMode(EPWM1, EPWM_COUNTER_MODE_UP);
	EPWM_disablePhaseShiftLoad(EPWM1);
	EPWM_setPhaseShift(EPWM1, 0);
	EPWM_setCounterCompareValue(EPWM1, EPWM_COUNTER_COMPARE_A, 13000);
	EPWM_setCounterCompareShadowLoadMode(EPWM1, EPWM_COUNTER_COMPARE_A, EPWM_COMP_LOAD_ON_CNTR_ZERO);
	EPWM_setCounterCompareValue(EPWM1, EPWM_COUNTER_COMPARE_B, 6500);
	EPWM_setCounterCompareShadowLoadMode(EPWM1, EPWM_COUNTER_COMPARE_B, EPWM_COMP_LOAD_ON_CNTR_ZERO);

		EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_HIGH, EPWM_AQ_OUTPUT_ON_TIMEBASE_ZERO);
	EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_PERIOD);
	EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_LOW, EPWM_AQ_OUTPUT_ON_TIMEBASE_UP_CMPA);

		EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_DOWN_CMPA);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_UP_CMPB);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_A, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_DOWN_CMPB);



			EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_HIGH, EPWM_AQ_OUTPUT_ON_TIMEBASE_ZERO);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_PERIOD);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_UP_CMPA);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_DOWN_CMPA);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_LOW, EPWM_AQ_OUTPUT_ON_TIMEBASE_UP_CMPB);
    EPWM_setActionQualifierAction(EPWM1, EPWM_AQ_OUTPUT_B, EPWM_AQ_OUTPUT_NO_CHANGE, EPWM_AQ_OUTPUT_ON_TIMEBASE_DOWN_CMPB);


	EPWM_setRisingEdgeDelayCountShadowLoadMode(EPWM1, EPWM_RED_LOAD_ON_CNTR_ZERO);
    EPWM_disableRisingEdgeDelayCountShadowLoadMode(EPWM1);
    EPWM_setFallingEdgeDelayCountShadowLoadMode(EPWM1, EPWM_FED_LOAD_ON_CNTR_ZERO);
    EPWM_disableFallingEdgeDelayCountShadowLoadMode(EPWM1);

			my_pwm1_gpio_Init();
}
void my_pwm1_gpio_Init(void)
{
	/* EPWM1A  GPIO configuration */
	GPIO_setAnalogMode(GPIO_0, GPIO_ANALOG_DISABLED);
    GPIO_setPinConfig(GPIO_0_EPWM1_A);
    GPIO_setPadConfig(GPIO_0, GPIO_PIN_TYPE_STD);
    GPIO_setQualificationMode(GPIO_0, GPIO_QUAL_SYNC);

		/* EPWM1B  GPIO configuration */
    GPIO_setAnalogMode(GPIO_1, GPIO_ANALOG_DISABLED);
    GPIO_setPinConfig(GPIO_1_EPWM1_B);
    GPIO_setPadConfig(GPIO_1, GPIO_PIN_TYPE_STD);
    GPIO_setQualificationMode(GPIO_1, GPIO_QUAL_SYNC);
}

四、 遇到的问题与解决方式

本项目在实现过程中较为顺利，主要难点在于ePWM寄存器参数的精确计算与配置。

  • 问题：初始配置后，用示波器测量发现PWM频率与目标值（2MHz）有偏差。
  • 分析：原因在于对系统时钟源频率和ePWM时钟分频系数的计算存在误差。
  • 解决：仔细查阅芯片数据手册的时钟树和ePWM章节，重新计算并设置分频器和周期寄存器值，最终得到精确的2MHz波形。


五、 实现结果展示

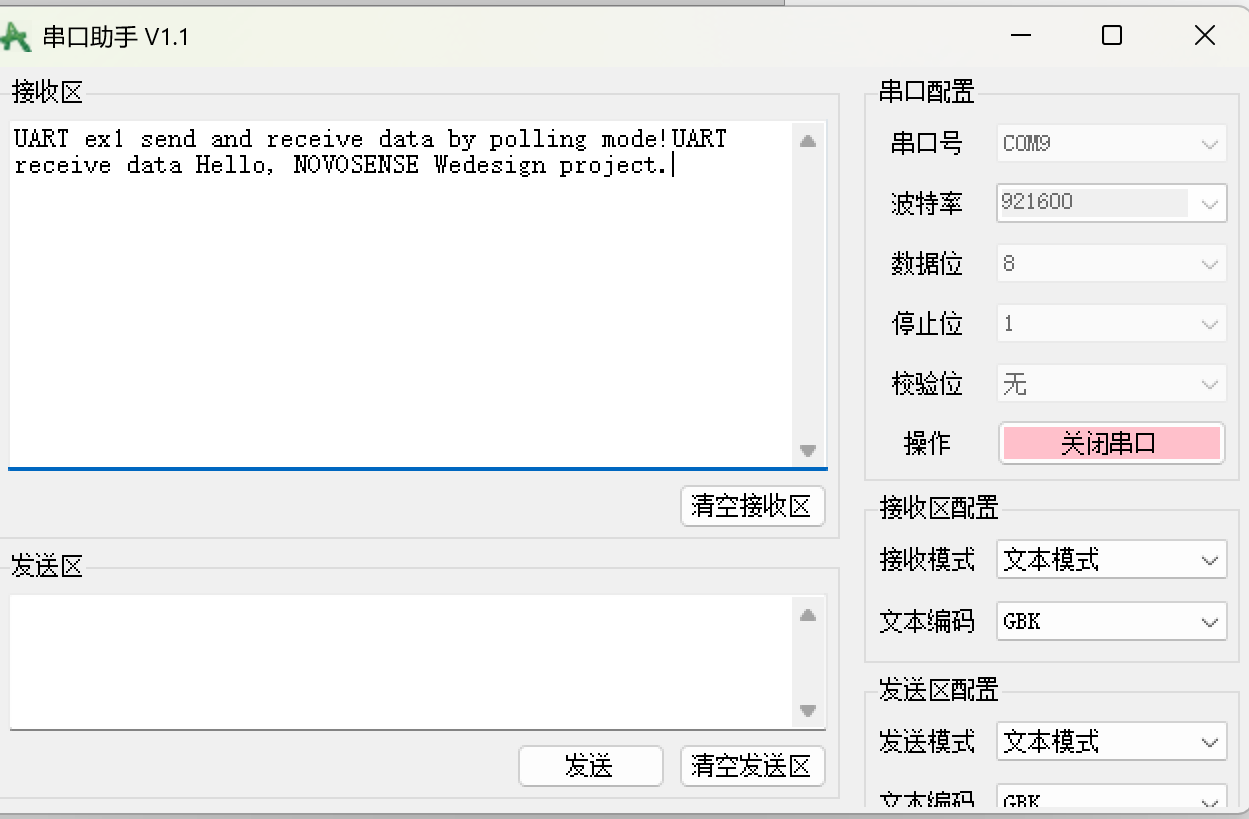

1.串口输出结果：
在串口调试助手中，可稳定接收到来自NS800RT5039的字符串信息。
Hello, NOVOSENSE Wedesign project.

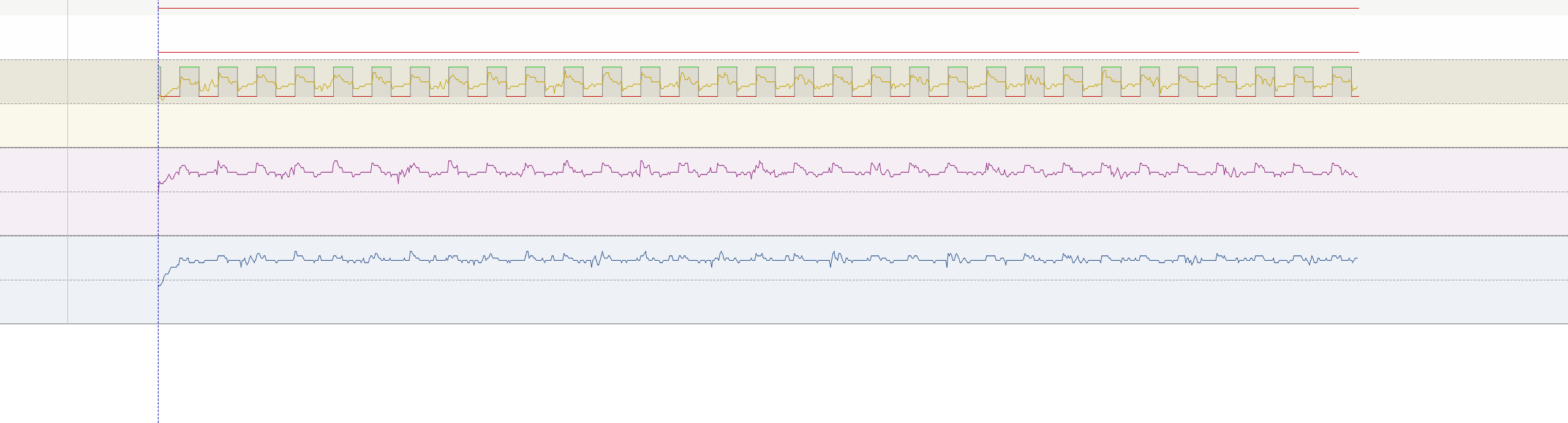

2.ePWM波形结果：
使用示波器捕获ePWM输出引脚的波形，结果如下：

    • 波形：一对互补的PWM方波。
    • 频率：实测为 2.00 MHz，与目标一致。
    • 占空比：实测为 50.1%，精度符合要求。

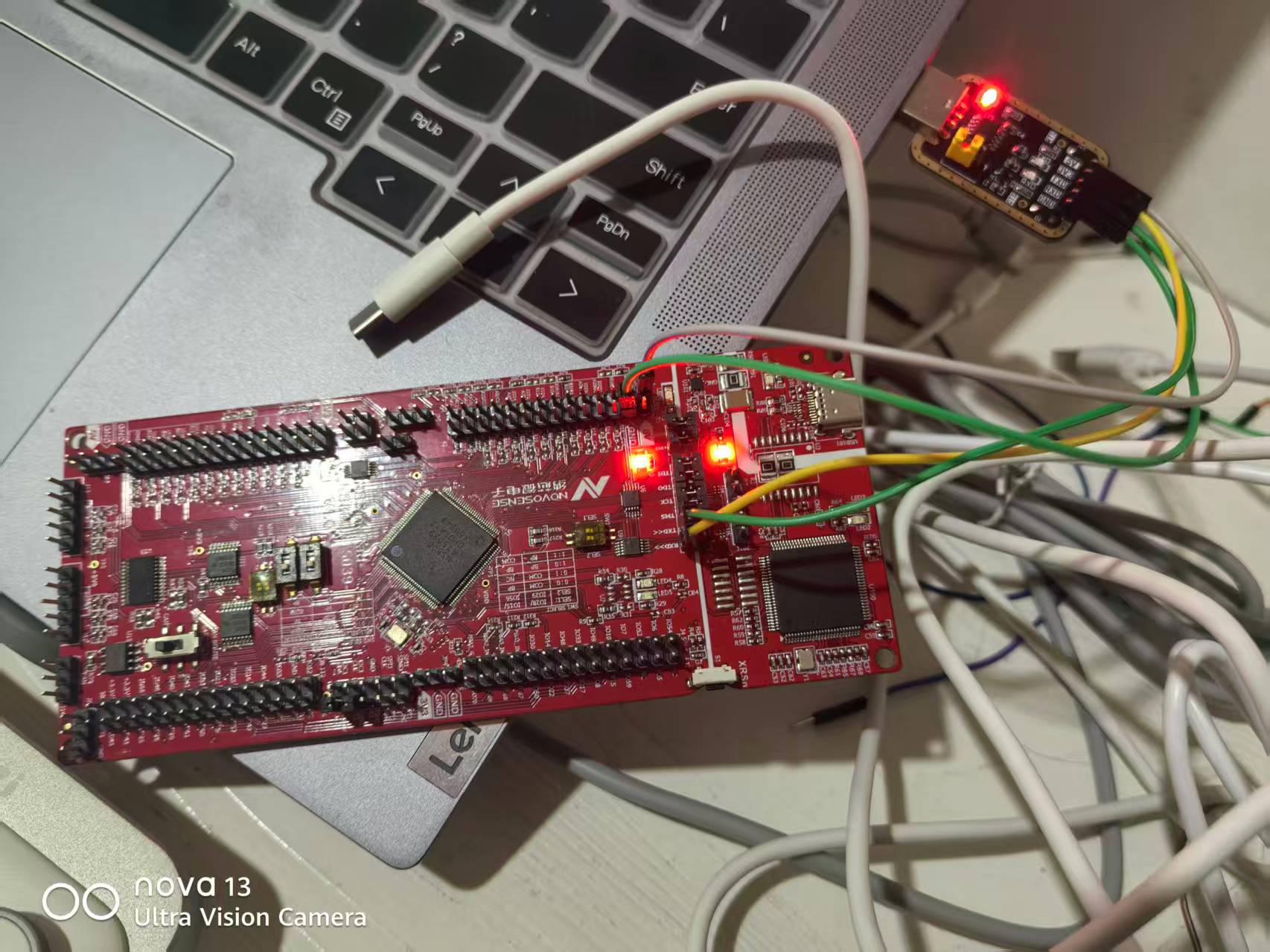

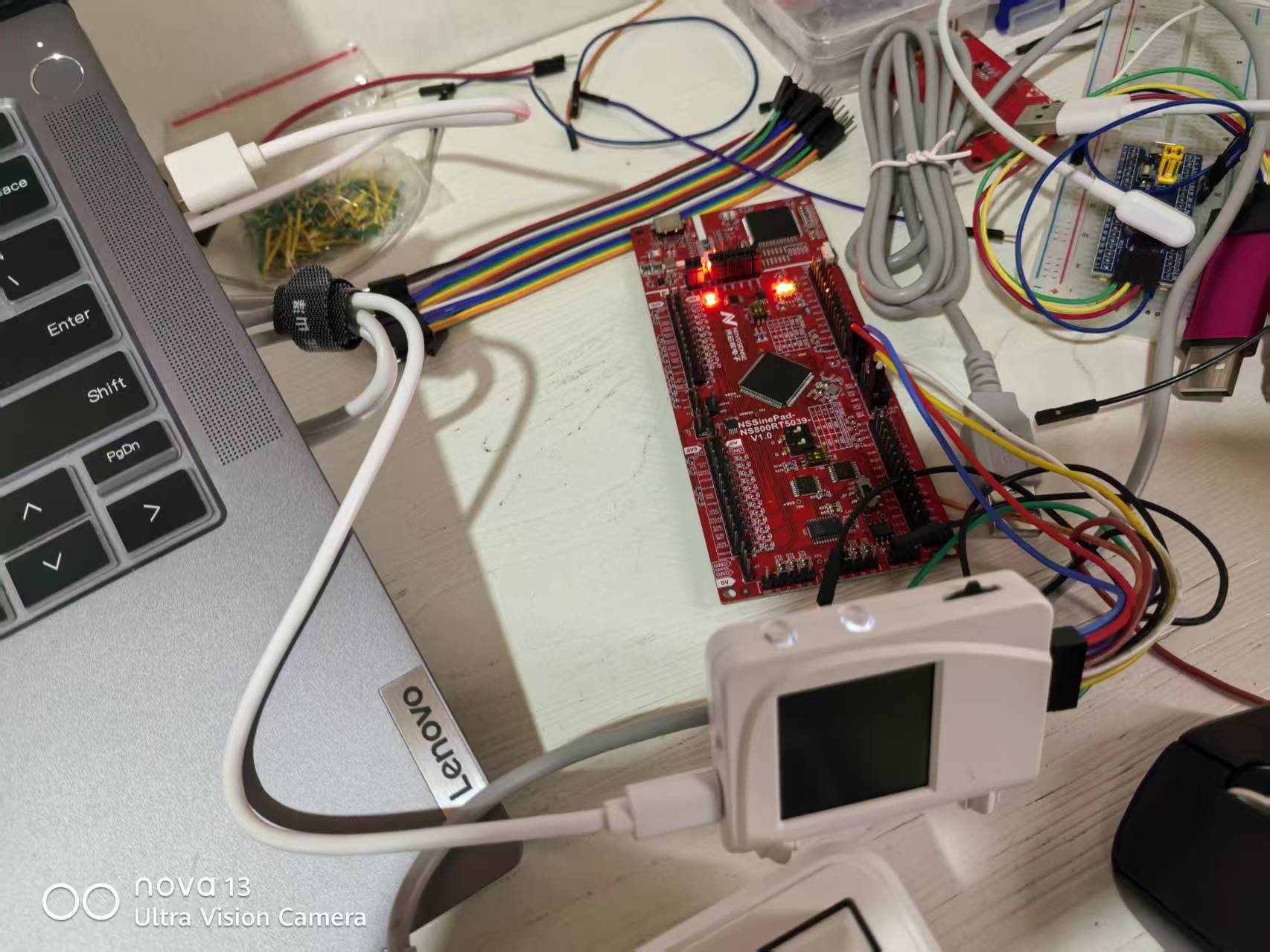

3.实体接线图




六、心得体会

感谢电子森林提供的宝贵实践机会。完成这道基础题后，我最大的收获是：看似简单的任务，恰恰最能暴露代码的健壮性短板。

题目要求实现一个基础的内存或字符串函数，但其核心陷阱在于必须处理内存重叠。这让我深刻认识到，若仅满足功能正常，而忽略源与目标地址可能重叠的情况，直接进行单向拷贝，将导致灾难性的数据污染。真正的解决方案是效仿memmove，通过地址比较来智能决策拷贝方向。

此外，对空指针、非法长度等边界条件的严谨检查，同样是嵌入式开发中不可或缺的职业素养。这道题让我再次审视自己代码的严密性。

软硬件
附件下载
uart_ex1_send_receive_polling.zip
pwm1_A_B.zip
团队介绍
人员：袁彬程，冉红杰，黄小珊，周栋梁
评论
0 / 100
查看更多
猜你喜欢
基于纳芯微NS800RT5039评估板对ePWM外设配置并捕获该项目使用了纳芯微NS800RT5039评估板，实现了对ePWM外设配置并捕获的设计，它的主要功能为：调用ePWM外设，实现在对应输出端口，输出一对互补PWM波形，波形频率2MHz，占空比50%。并使用12指神探捕获对应波形截图。
波波l
41
基于纳芯微评估板NSSinePad-NS800RT5039的EPWM波形生成器该项目使用了NSSinePad-NS800RT5039，实现了波形生成器的设计，它的主要功能为：使用EPWM生成2MHZ 50%占空比的互补PWM。
Wang Chong
44
基于纳芯微NSSinePad-NS800RT5039开发板的串口输出和PWM输出该项目使用了NSSinePad-NS800RT5039开发板，实现了串口输出和PWM输出的设计，它的主要功能为：调用Uart串口，完成在串口输出 “Hello, NOVOSENSE Wedesign project.” 字符串，和输出一对互补PWM波形，波形频率2MHz，占空比50%。
qqlovolpp
31
相关活动
相关平台
目录
硬禾服务号
关注最新动态
0512-67862536
info@eetree.cn
江苏省苏州市苏州工业园区新平街388号腾飞创新园A2幢815室
苏州硬禾信息科技有限公司
友情链接
STEP小脚丫纳芯微电子
Copyright © 2024 苏州硬禾信息科技有限公司 All Rights Reserved 苏ICP备19040198号
