任务介绍

本次任务的核心目标是开发一款尺寸严格限制在40mm × 20mm以内的紧凑的PD诱骗模块。采用USB Type-C接口作为输入，通过硬件配置进行PD电压的诱骗，能从USB PD充电器诱骗出9V/12V/15V/20V电压。可以调节最终的输出功率。所有主要元器件均可在DigiKey官网上找到，确保设计的可实现性和可靠性。

模块介绍

本PD诱骗模块采用USB Type-C接口作为输入端口，通过PD快充协议获取不同的电压。模块核心协议控制芯片选用AP33771DKZ-13，AP33771DKZ-13是Diodes公司推出的高性能USB PD3.0 Sink控制器，专为Type-C接口设备设计，支持3.3V至21V宽工作电压范围，兼容PD3.1 EPR/AVS（最高28V）和SPR/PPS（最高21V）协议。该芯片通过智能协商电压和功率配置，可实现最高100W的功率传输，显著缩短充电时间。其内置的灵活配置功能允许通过引脚驱动选择八个输出和十个功率级别，满足多样化需求。此外，AP33771DKZ-13支持短路保护、湿度检测、电缆压降补偿和电池耗尽保护等安全功能，确保充电过程稳定可靠，适用于家电、无线电动工具等场景，简化开发流程并提升市场适应性。。

AP33771DKZ-13芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/diodes-incorporated/AP33771DKZ-13/15995287

原理图和PCB模块介绍

原理图

PCB

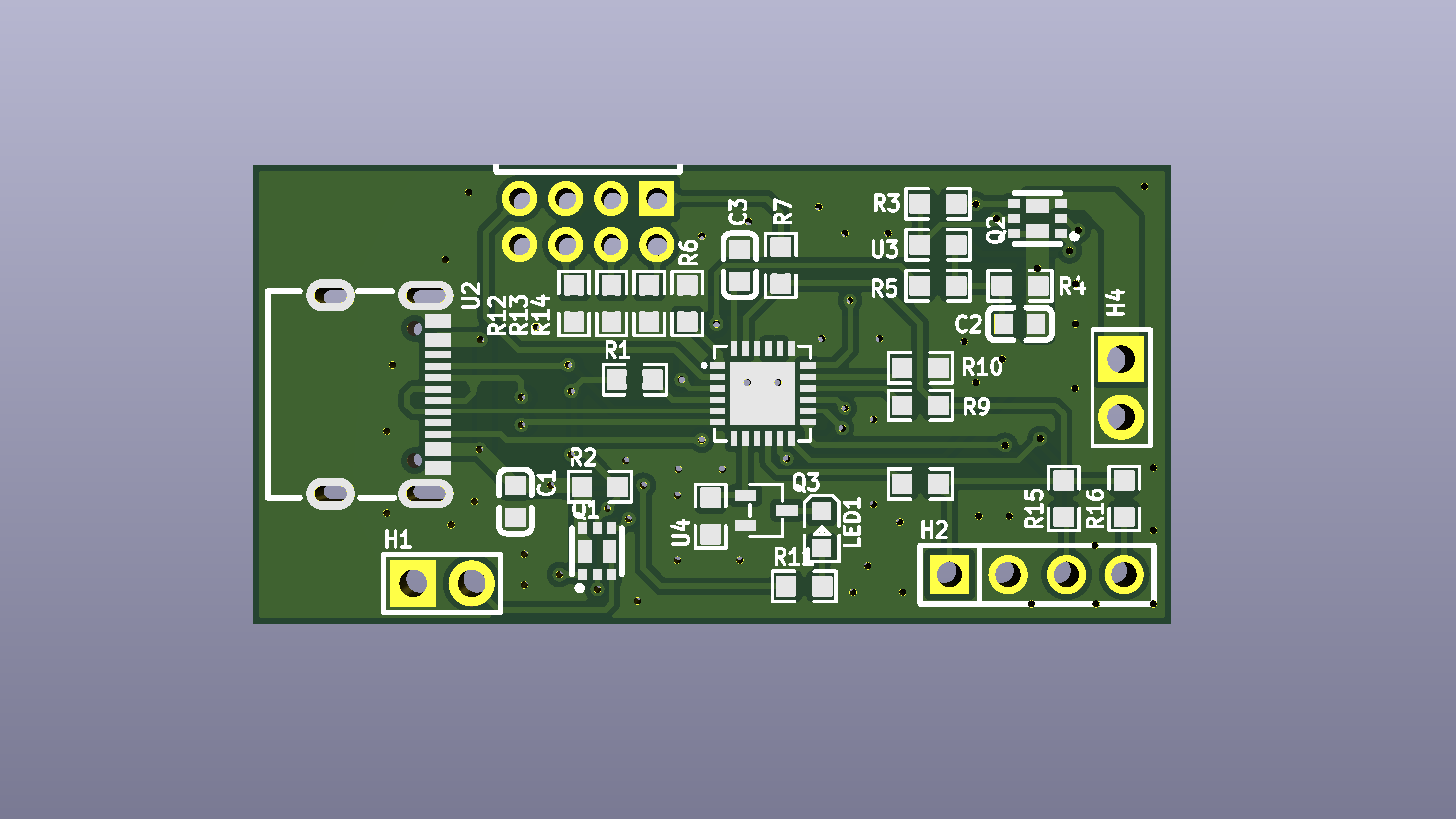

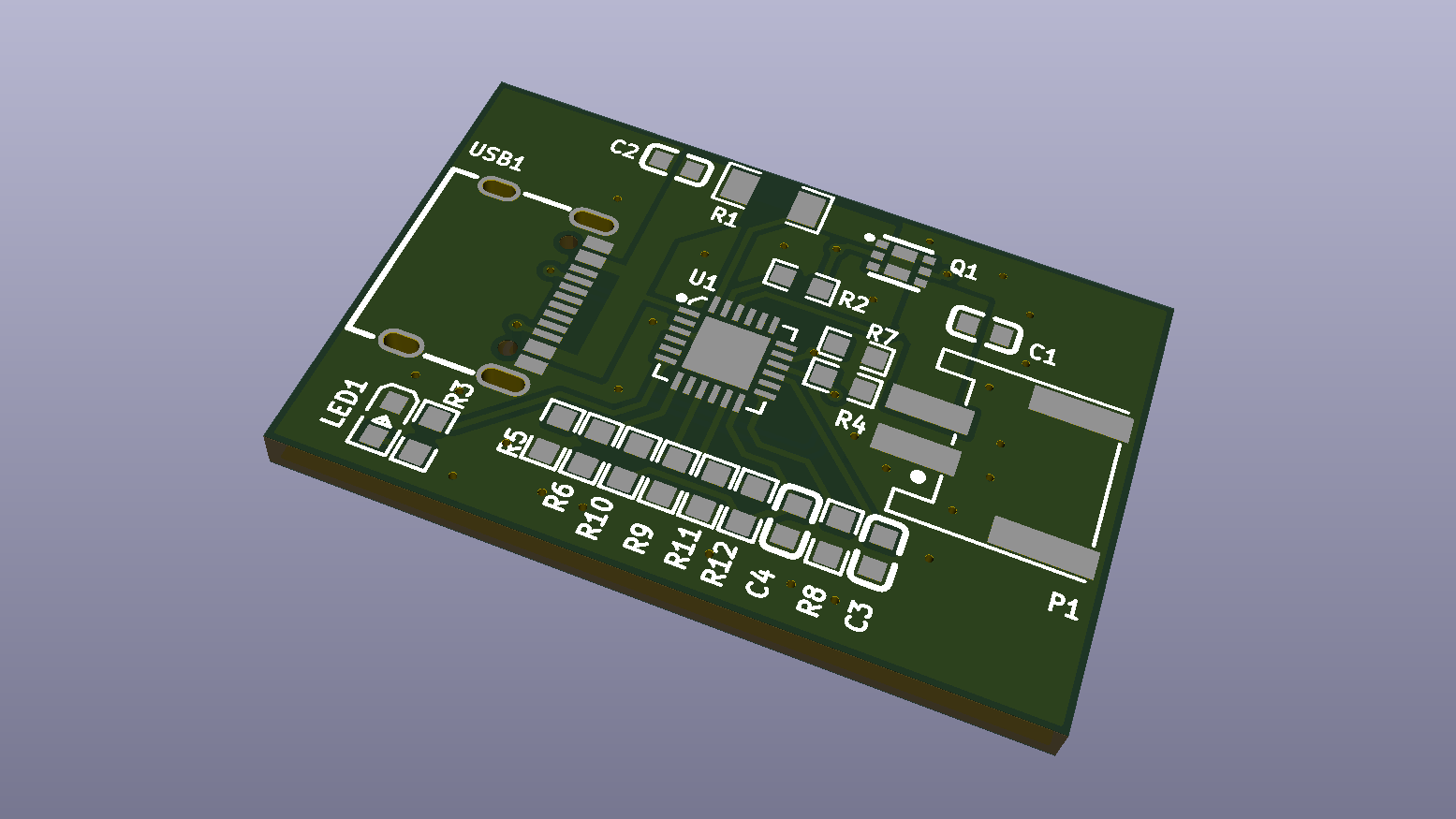

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

物料添加展示图

项目详情图

心得体会

这次设计的模块是一个PD诱骗模块，我们可以通过PD充电器获取不同的电压竖屏，当然了得捷上也有很多同类型的协议芯片，只有这个是硬件配置控制的，这类芯片国内相对比较多，大厂多是一些多功能的，可以根据自己的设计进行选择，在得捷上快速筛选，快速锁定目标，分门别类非常清晰，购物体验非常好，希望更多的人加入本次的活动。
