任务介绍

1. 增益可调
2. 通频带：50Hz～20kHz
3. 主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

BU9253FS-E2芯片工作电压为4V至5.5V。将LMV358ARZ放大后的音频信号输入到BU9253FS-E2的音频输入引脚，利用其内部的数字延迟电路和输入/输出混合电路，处理后的信号从其相应输出引脚输出。LMV358是均具低压工作、有低噪声、低噪声电压，和低功率运算放大器 电源与其他外围电路为LMV358ARZ和BU9253FS-E2提供合适的电源，LMV358ARZ供电电压通常为2.7V至6V在电源输入端添加滤波电容，以减少电源噪声对音频信号的干扰。同时，根据需要可在输出端添加耦合电容，用于连接后续的音频功率放大器或其他负载设备，还可加入电阻、电容组成的滤波电路，进一步滤除高频噪声。

BU9253FS-E2

Rohm Semiconductor BU9253FS-E2

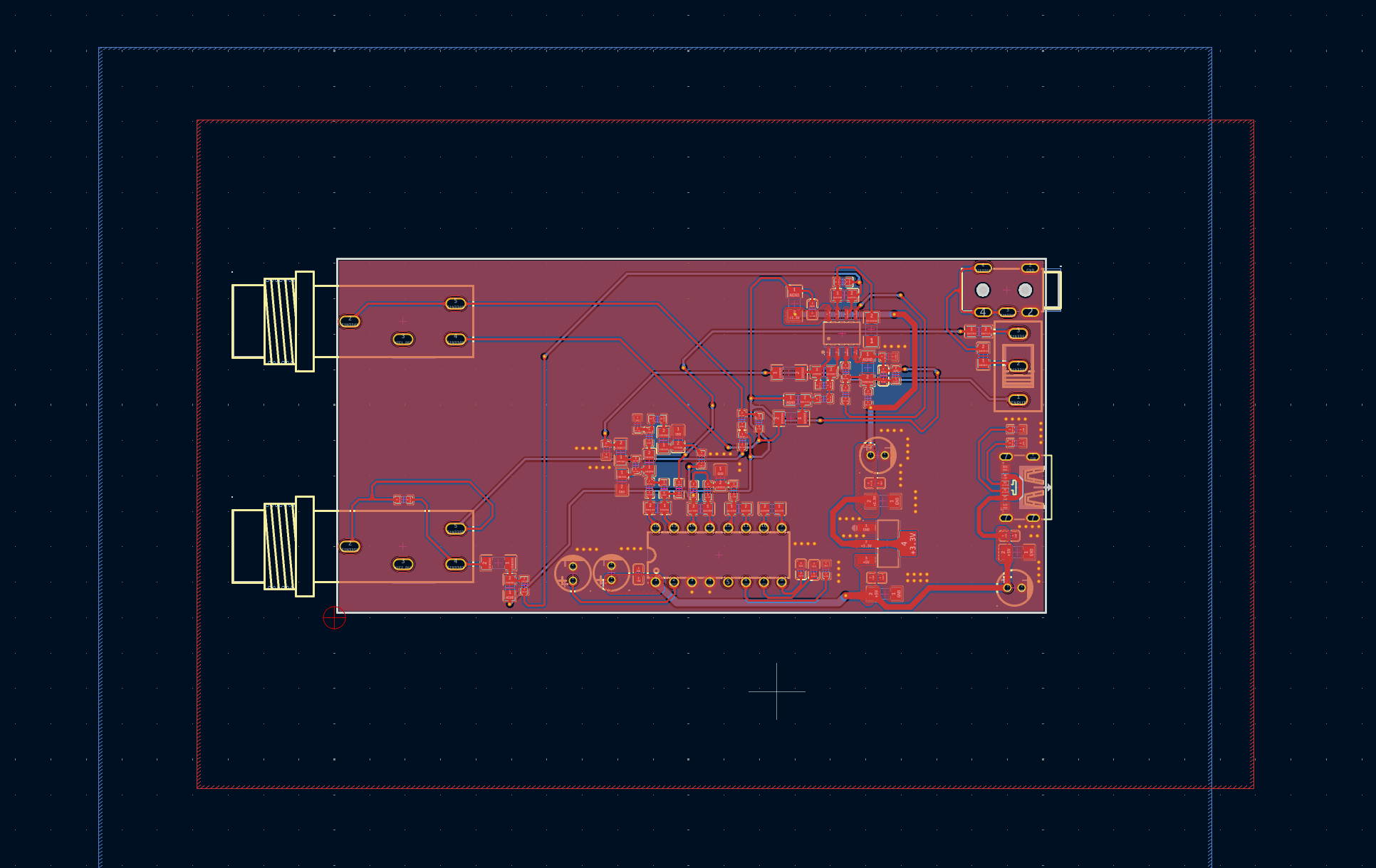

原理图和PCB模块介绍

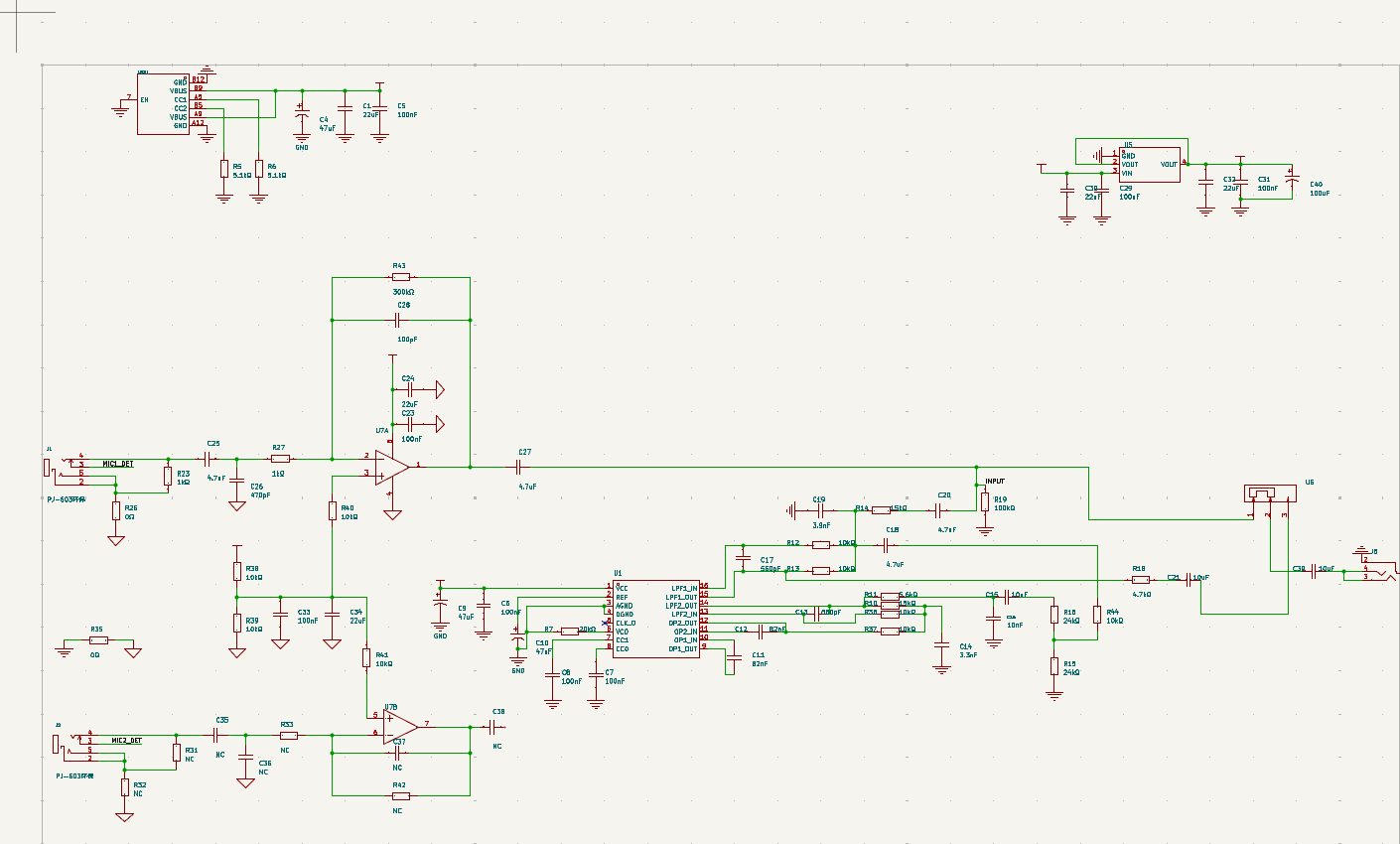

原理图

一、BU9253FS-E2主要性能指标

BU9253FS-E2是一款音频专用IC工作电压为4.0V至5.5V，电源电压最大值可达7.0V延迟时间：当时钟频率为375kHz时，数字延迟时间可达131ms，且支持8级设置，延迟时间范围从9.2ms到192ms。延迟侧总增益GV1为-5.6dB至-1.4dB，直通侧总增益GV2为-1dB至0dB。延迟侧输出失真THD1最大为3%，直通侧输出失真THD2最大为0.1%。延迟侧输出噪声VNO1在-80dBV至-60dBV之间（Rg=1kΩ），直通侧输出噪声VNO2为-90dBV至-80dBV。延迟侧最大输出电压VOM1可达1.4Vrms至1.7Vrms，直通侧最大输出电压VOM2在THD=1%、ECHO VR引脚接地时为1.4Vrms至1.7Vrms。工作温度范围为-10℃至+70℃。

二、BU9253FS-E2管脚定义

8脚（GND）：接地引脚，用于连接电源地。

11脚（S1）、10脚（S2）、9脚（S3）：选择输入引脚，可用于设置芯片的工作模式或参数等。

12脚（1Y0）、2脚（2Y0）、5脚（3Y0）：独立输入或输出引脚，可根据电路设计需求，作为音频信号的输入或输出引脚。13脚（1Y1）、1脚（2Y1）、3脚（3Y1）：独立输入或输出引脚，功能与1Y0、2Y0、3Y0类似，可用于音频信号的输入或输出。其余未提及的引脚，通常为电源引脚、控制信号引脚或与内部电路连接的引脚。

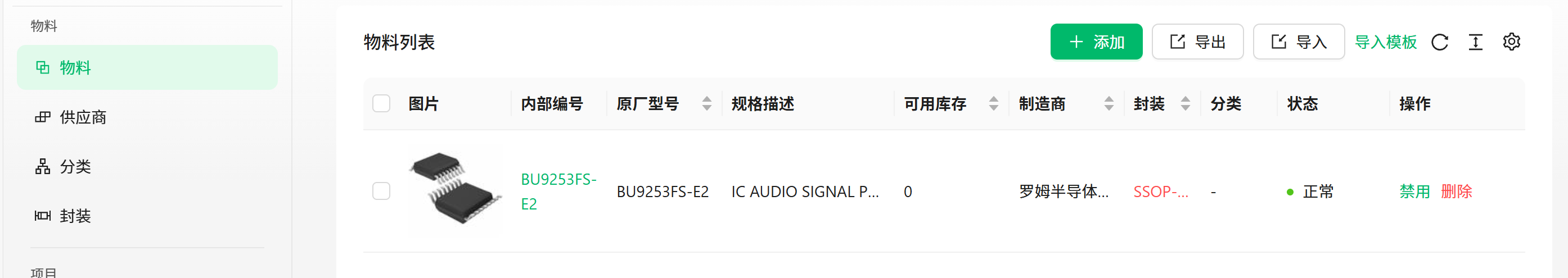

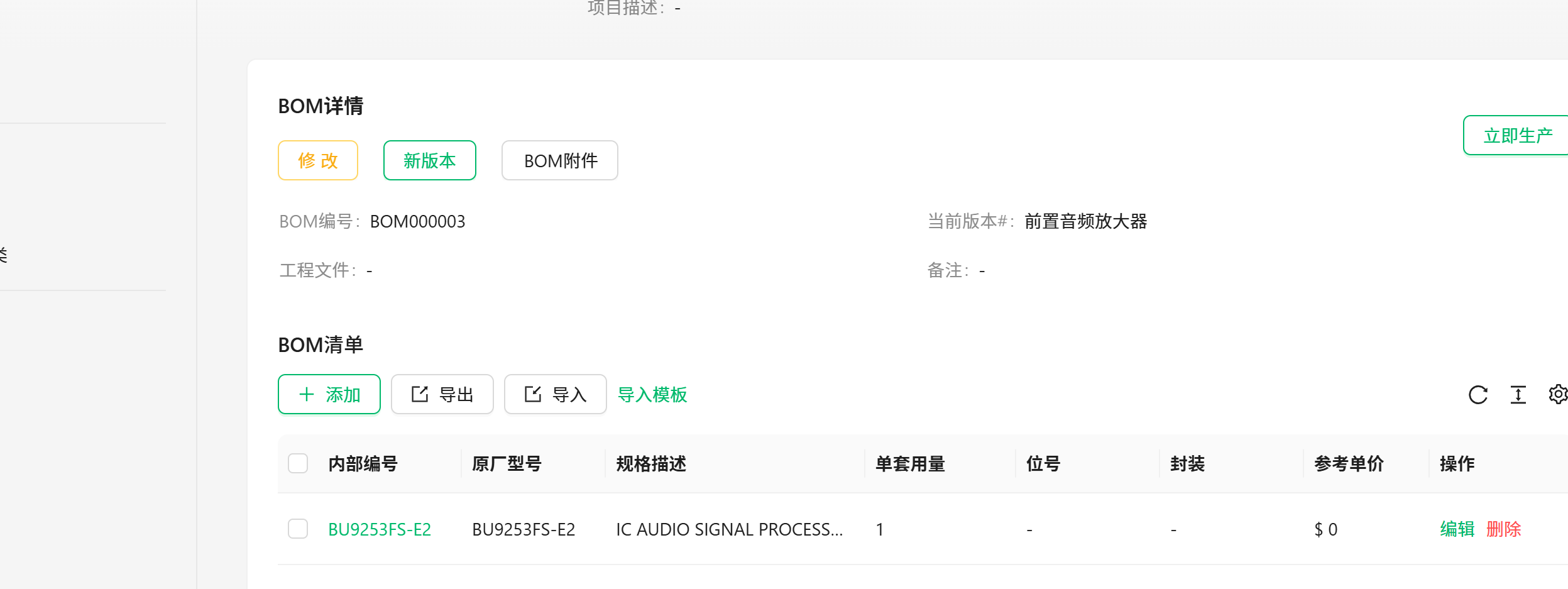

物料截图

项目详细图

心得体会

此次用BU9253FS-E2搭建音频前置放大电路，从理论设计到实际落地，不仅是一次电路实践，更是对理论与细节结合的深度感悟，过程中的每一步都让我收获颇丰。首先，芯片特性的精准匹配是电路成功的核心。最初只关注LMV358ARZ的放大功能和BU9253FS-E2的音效处理能力，却忽略了两者供电电压的衔接LMV358ARZ虽支持2.7V-6V宽压，但BU9253FS-E2的4V-5.5V工作电压范围，直接决定了电源需稳定在4V-5.5V区间。为此我多次调整电源模块，最终通过稳压电路实现电压匹配，这让我明白：电路设计不是“零件堆砌”，而是根据芯片参数反向推导外围条件，每一个指标都可能影响整体功能。其次，细节调试是解决问题的关键。搭建初期，音频信号放大后存在明显噪声，起初误以为是LMV358ARZ增益过高，反复调整反馈电阻却无改善。后来查阅BU9253FS-E2数据手册发现，其输入阻抗为24kΩ-35kΩ，而我此前使用的输入耦合电容容值过小，导致信号传输损耗叠加噪声。更换合适容值的电容后，噪声显著降低；后续调试回声效果时，通过调整BU9253FS-E2的串行控制参数，终于实现清晰且无失真的音效。这些经历让我意识到，电路问题往往藏在参数匹配、元件选型等细节里，仅凭理论公式无法覆盖所有实际情况，必须结合手册逐一排查。最后，这次实践让我对“系统思维”有了新理解。音频前置放大看似是“放大+音效”的简单组合，但实际中，电源滤波电容的容值会影响信号纯净度，LMV358ARZ的参考电压分压电阻精度会决定放大线性度，BU9253FS-E2的延迟时间设置会关联最终听感每一个环节都相互关联，任何一处疏忽都可能导致整体失效。这种“牵一发而动全身”的特性，让我学会从系统角度规划设计流程先明确各芯片核心需求，再搭建基础框架，最后分模块调试并验证联动效果，而非盲目动手。此次制作不仅提升了我的电路设计与调试能力，更让我明白工科实践的本质是“理论指导细节，细节支撑结果。未来再进行类似项目，我会更注重前期参数核对与流程规划，以更严谨的态度应对每一个技术环节。
