任务介绍
任务2：设计⼀个低噪声⾳频前置放⼤器 PCB 模块
- 增益可调
- 通频带：50Hz～20kHz
- 主要器件：需在DigiKey官网上有货且正常售卖
模块介绍
本项目设计和制作的是一个双声道前置放大部分。每个声道都有前置放大器，增益可调，通频带为50Hz～20kHz
。前置放大器由集成运放实现，集成运放采用NE5532。NE5532是双运放，属于高性能低噪声运放，它具有较好的噪声性能、优良的输出驱动能力及相当高的小信号与电源带宽。
NE5532DR：放大器 | 线性 | 电子元器件分销商 DigiKey
原理图和PCB模块介绍

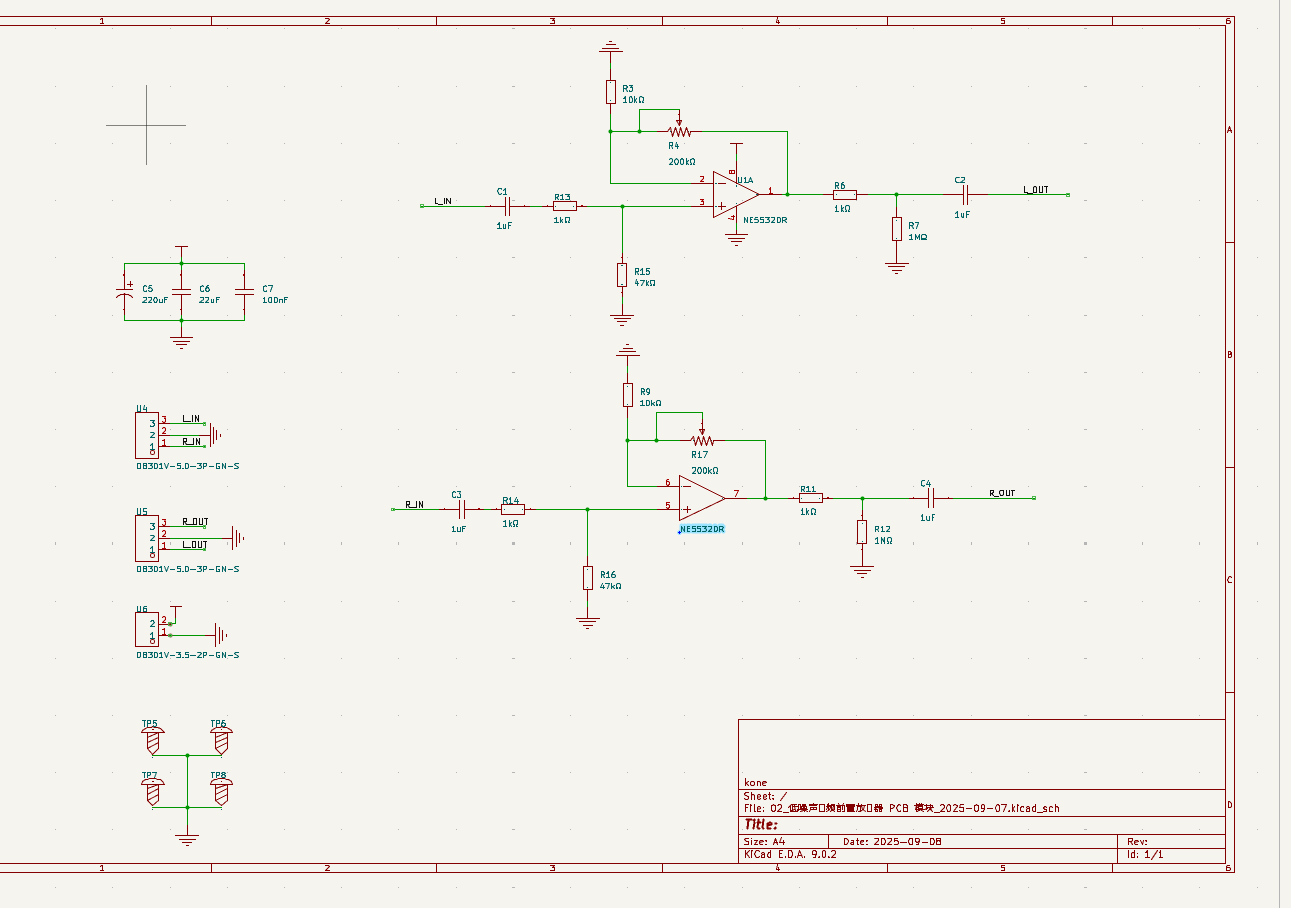

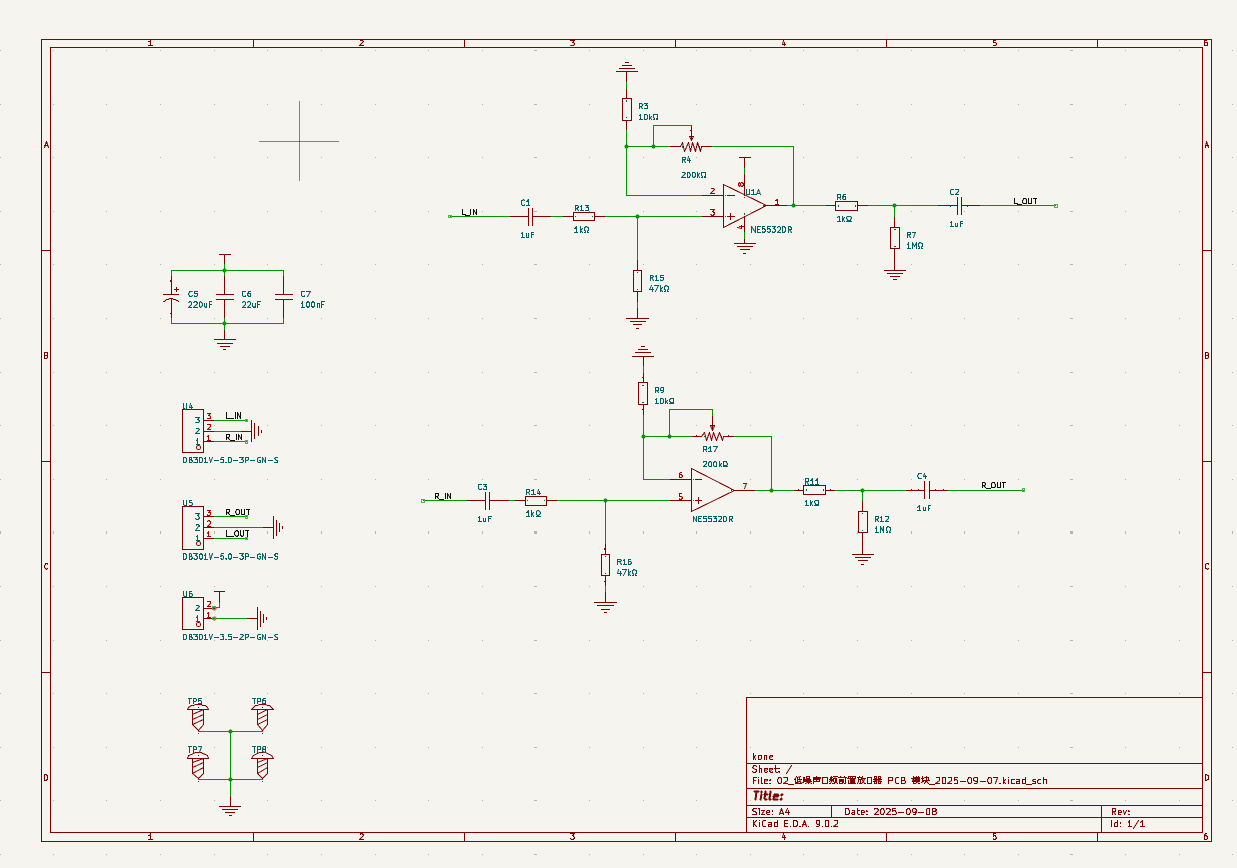

原理图：

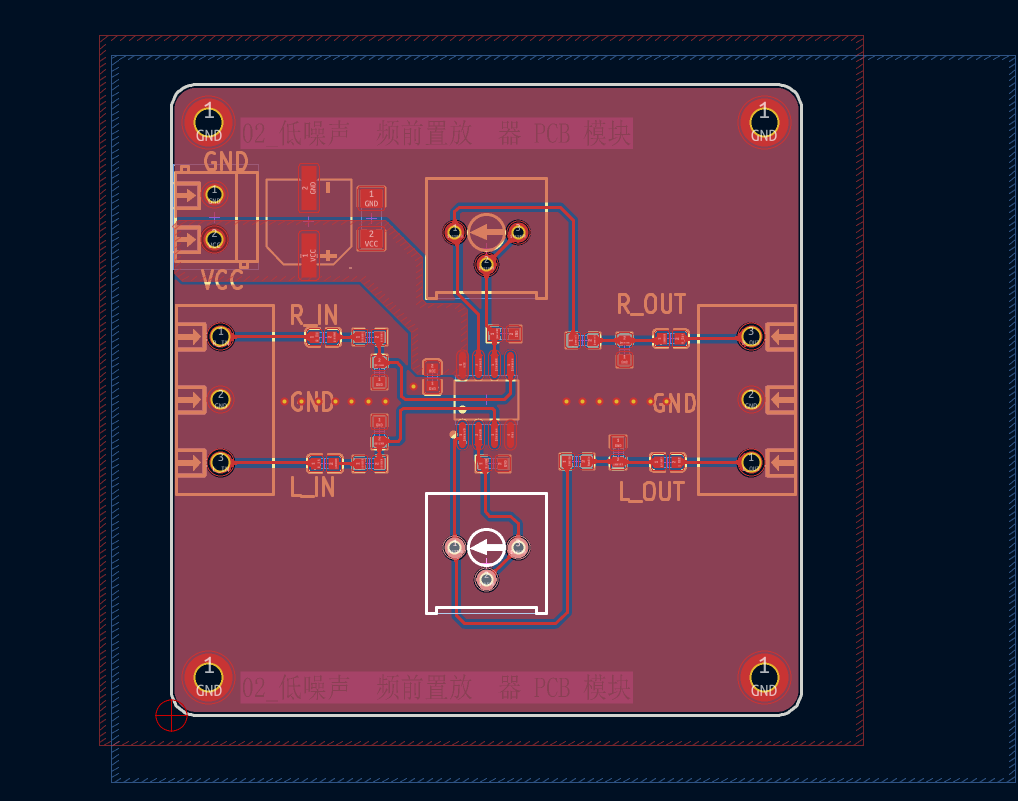

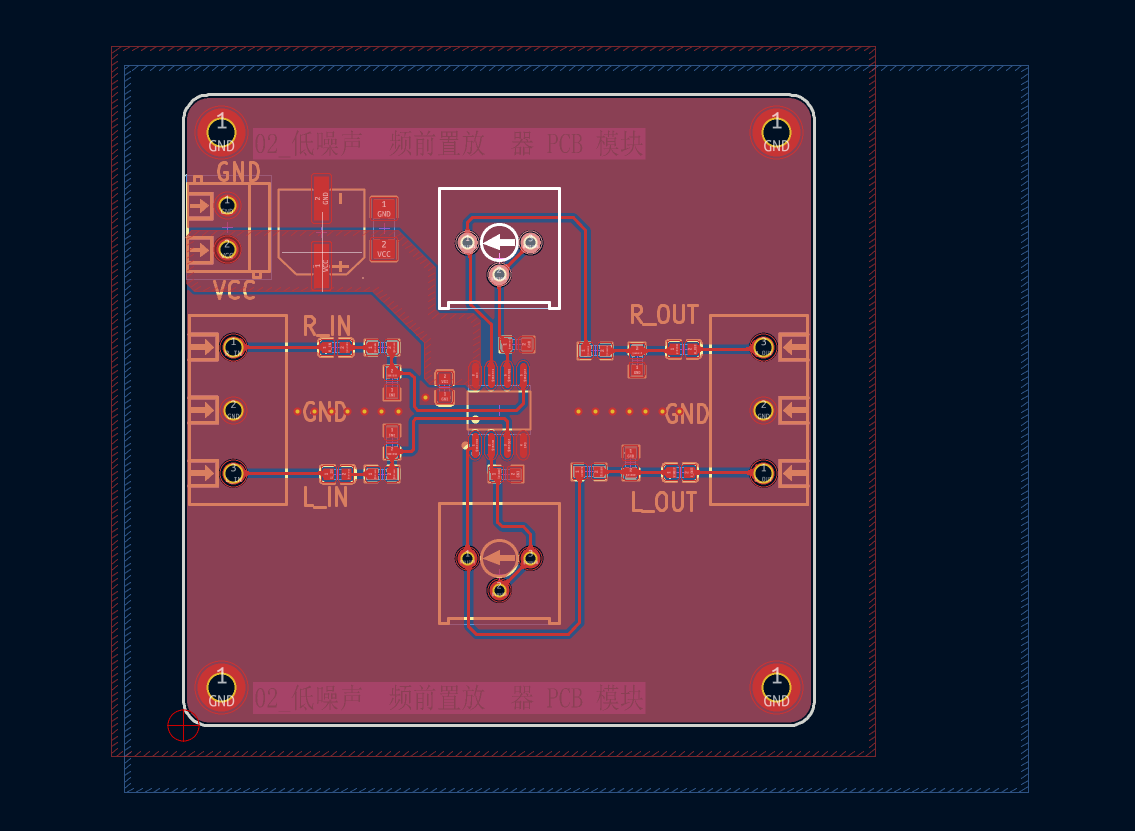

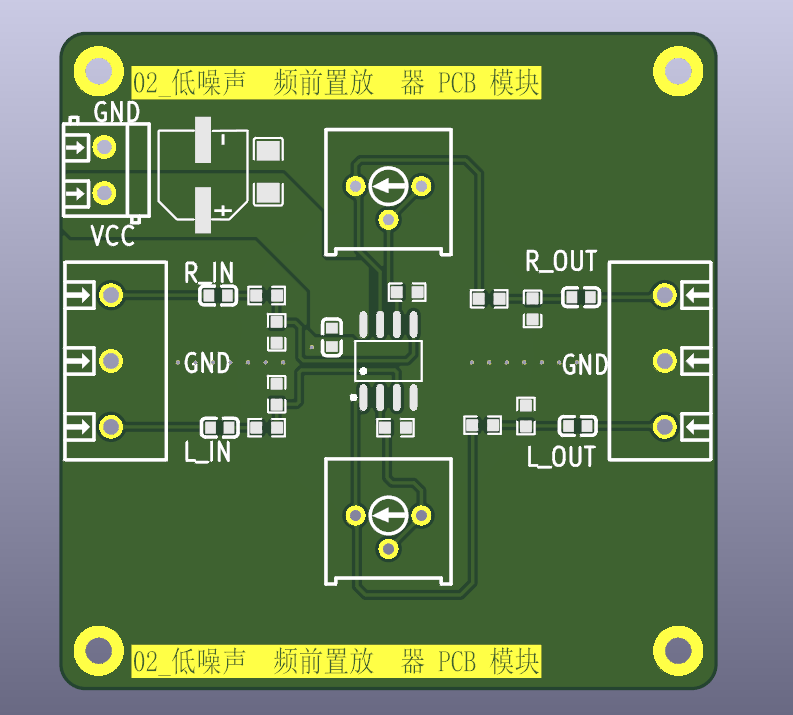

PCB:

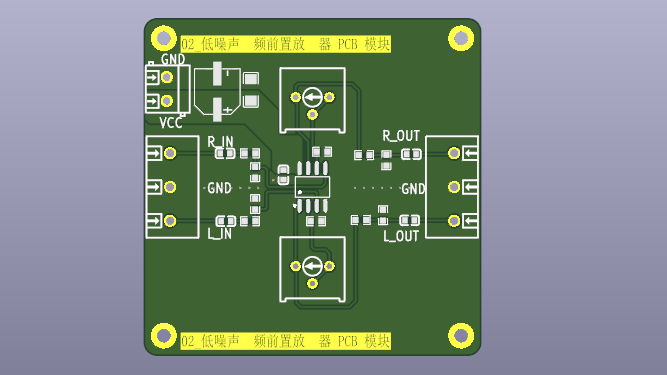

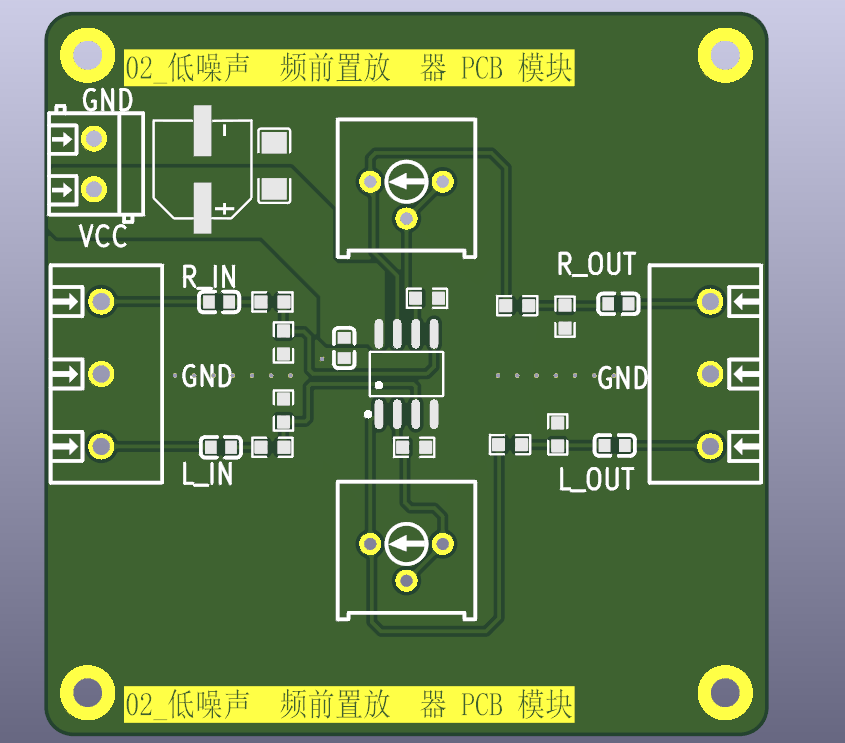

3D预览：

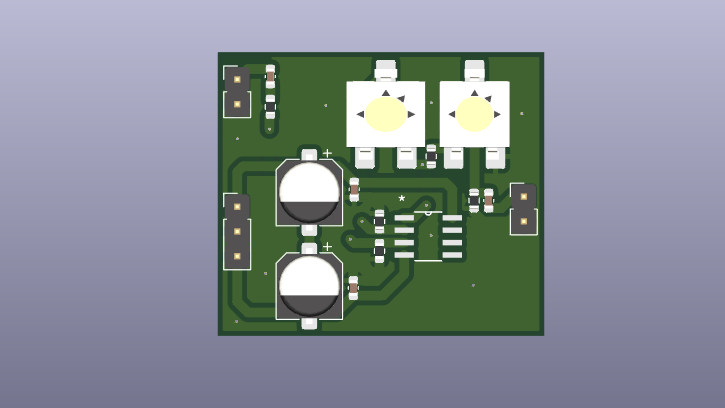

模块主要性能指标和管脚定义
主要性能指标
类型 | 核心板扩展板 |
|---|---|
核心芯片 | NE5532DR |
板卡尺寸 | 50mm x 50mm |
供电电压 | 15v |
通道数 | 双通道 |
增益 | 可调（max：10） |
通频带 | 50Hz～20kHz |
管脚定义
| 管脚名 | 属性 | 描述 | |
|---|---|---|---|---|
U4 | 3 | L_IN | I/O | 左输入声道 |
| 2 | GND | P | 电源地 |
1 | R_IN | I/O | 右输入声道 | |
U5 | 1 | L_OUT | I/O | 左输出声道 |
2 | GND | P | 电源地 | |
| 3 | R_OUT | I/O | 右输出声道 |
U6 | 2 | VCC | p | 15V电源 |
| 1 | GND | p | GND |
eZ-PLM上新建物料和项目的截图
这里使用了eZ-PLM系统进行项目管理，可随时查阅。物料管理，项目管理，BOM自动提取，非常方便。

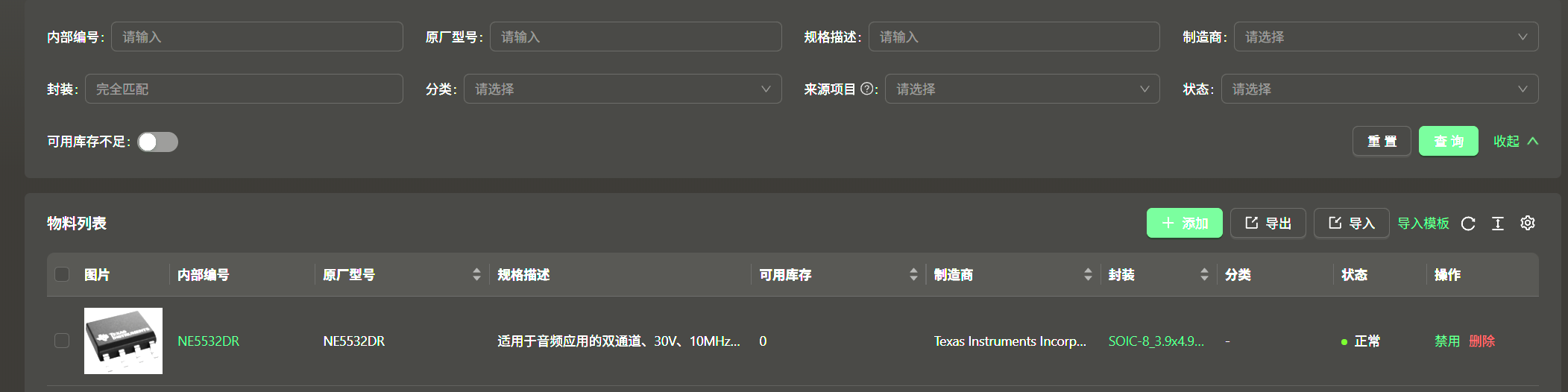

物料添加展示图

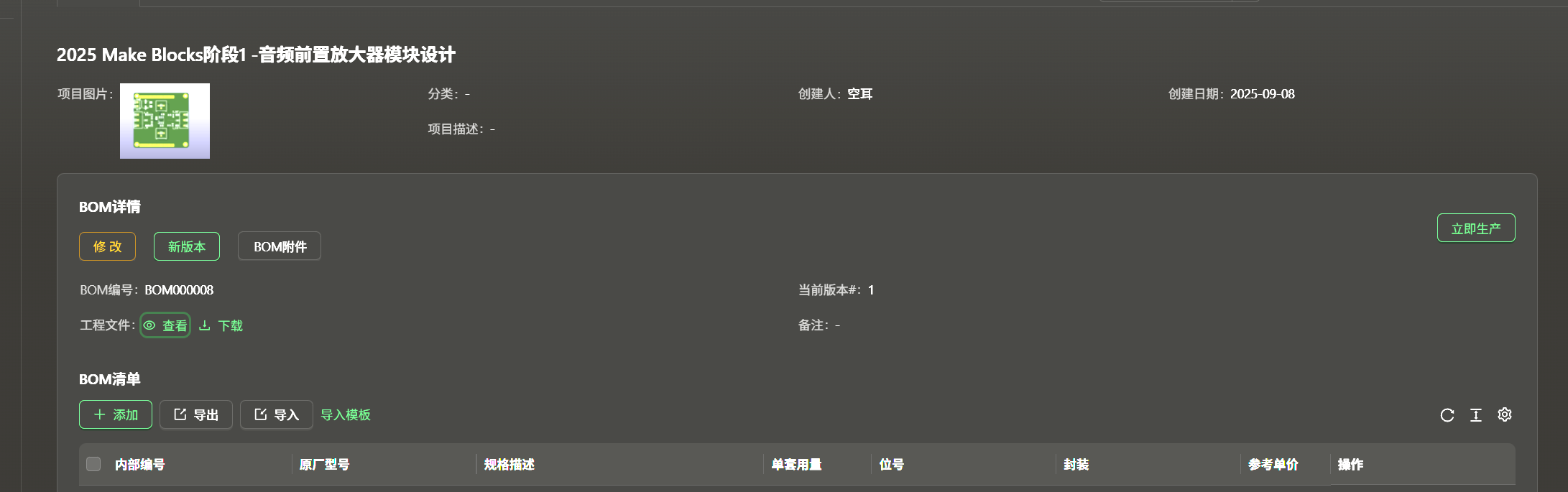

项目详情图
心得体会
eZ-PLM，真的非常方便项目管理，越用越喜欢。
软硬件
元器件
电路图
附件下载
02_低噪声⾳频前置放⼤器 PCB 模块_2025-09-07.kicad_pcb
02_低噪声⾳频前置放⼤器 PCB 模块_2025-09-07.kicad_sch
