所选任务介绍

本次选择2025 Make Blocks第四期的任务9，选用ADI和AD5412芯片，设计一个高精度12bitDAC芯片。将数字量转换为模拟量。

设计的模块介绍

AD5412/AD5422是低成本、精密、完全集成、12/16位数模转换器(DAC)，内置可编程电流源和可编程电压输出，设计用于满足工业过程控制应用的需要。 输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者超量程的0 mA至24 mA。

MCU通过SPI控制DAC输出，还有一个异步清零引脚(CLEAR)，可快速输出清零。

AD5412芯片得捷链接

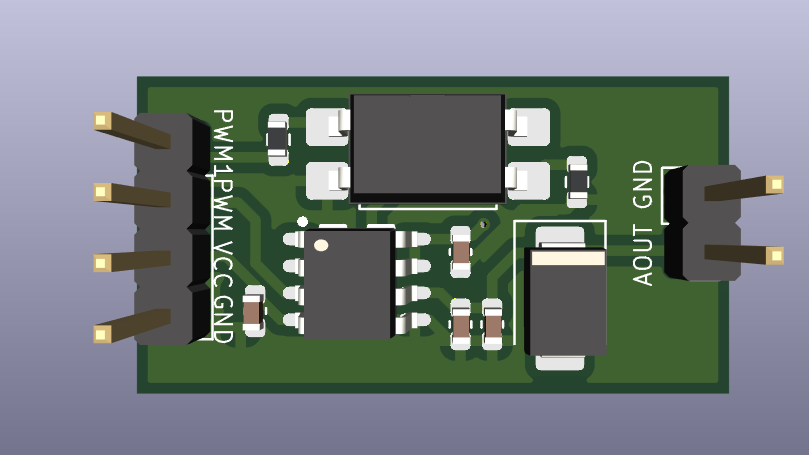

原理图和PCB模块设计介绍

从左向右，H1是连接MCU的控制引脚，四线标准SPI和两个IO逻辑控制引脚。

上方是A0515，在隔离电源保护MCU的同时，还可产生负模拟电源。

中间是AD5412AREZ-REEL7芯片，用于DAC输出的芯片。

U3会接入FMMT734，可降低AD5412的输出电流，以减少发热。

最右侧是电流输出或者电压输出，还有两个接反馈的引脚。

PCB采用两层板，中间隔离电源下面为禁止区域，防止电源浪涌，芯片的焊盘打过孔方便散热。

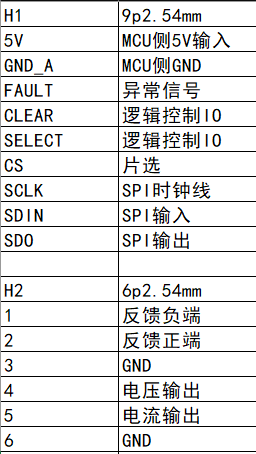

模块主要性能指标和管脚定义

位宽：12bit

电流输出范围：4 mA至20 mA、0 mA至20 mA、0 mA至24 mA

电压输出范围：0 V至5 V、0 V至10 V、±5 V、±10 V

电源电压范围AVDD：10.8 V至40 V；AVSS：−26.4 V至−3 V/0 V

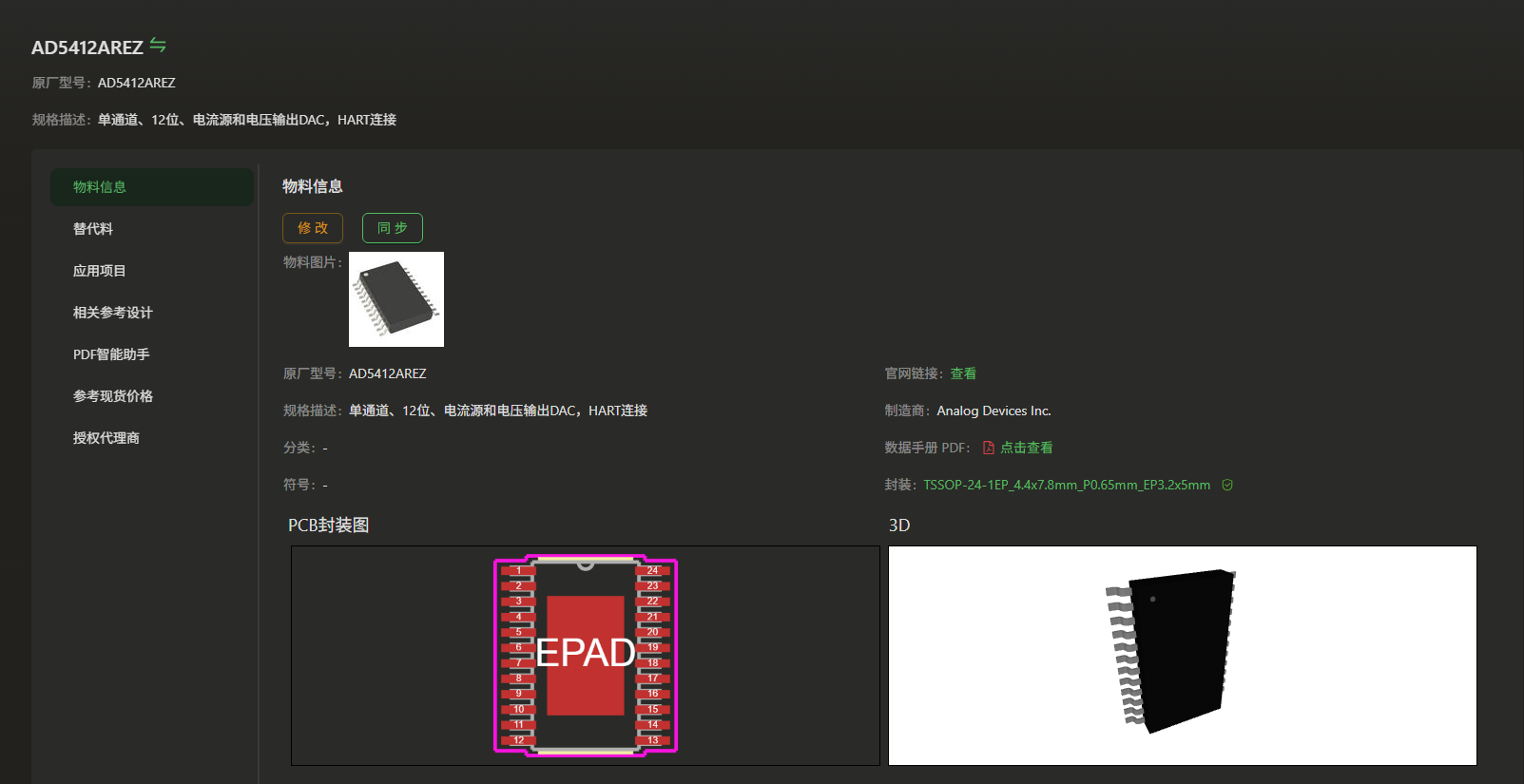

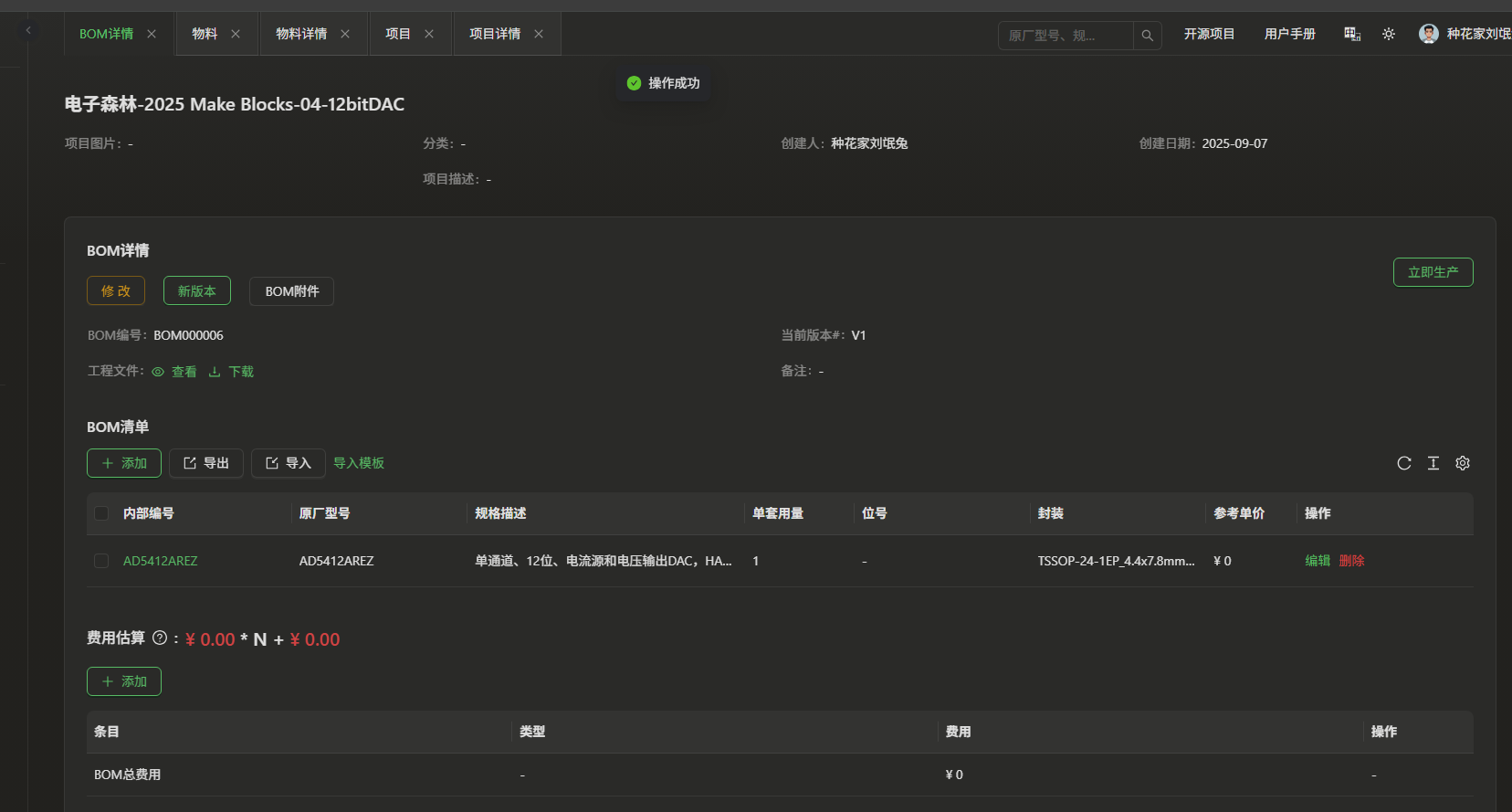

eZ-PLM上新建物料和项目的截图+介绍

心得体会（包括意见或建议）

绘制一个DAC芯片，方便测试ADC芯片
