2025交互标牌 - 用Seeed XIAO ESP32S3 Sense实现的吓人姬

内容介绍

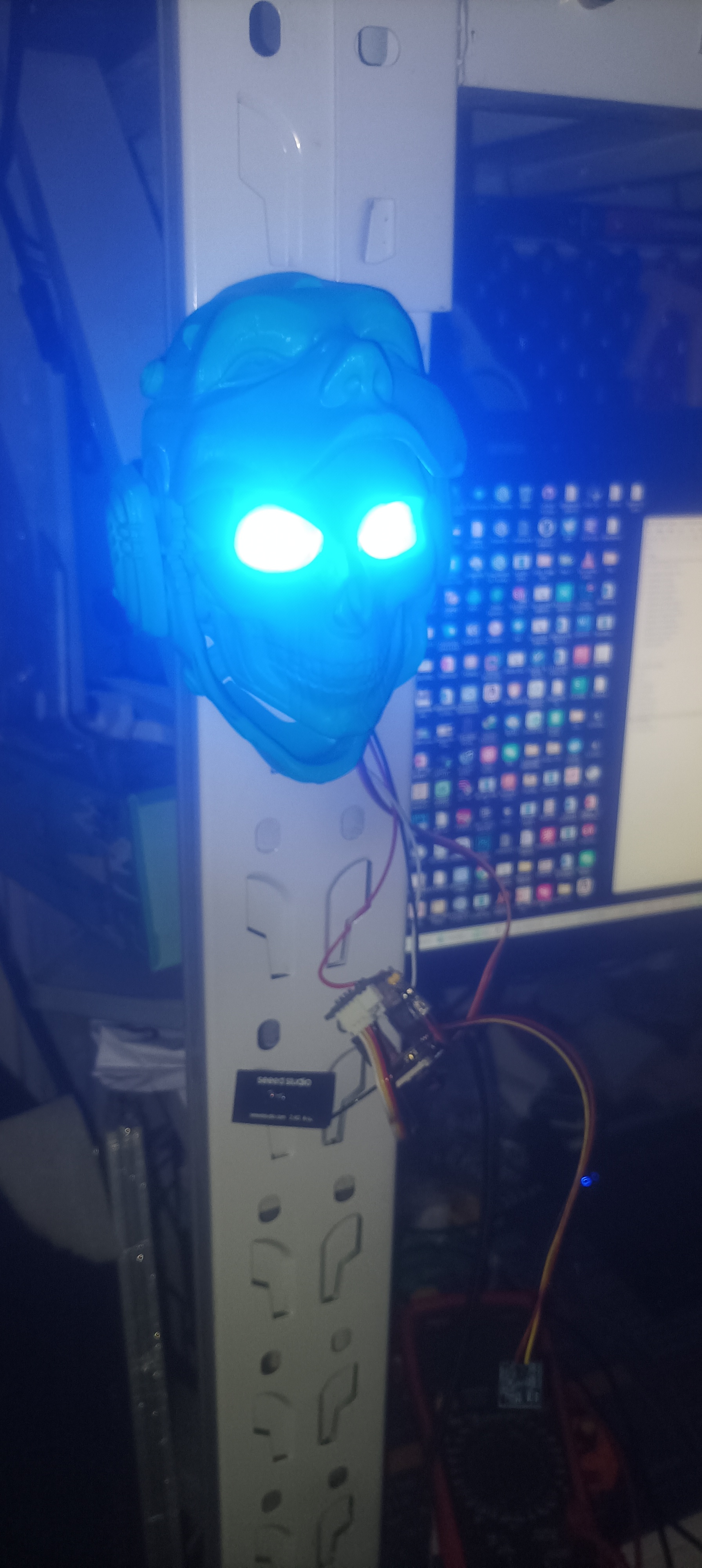

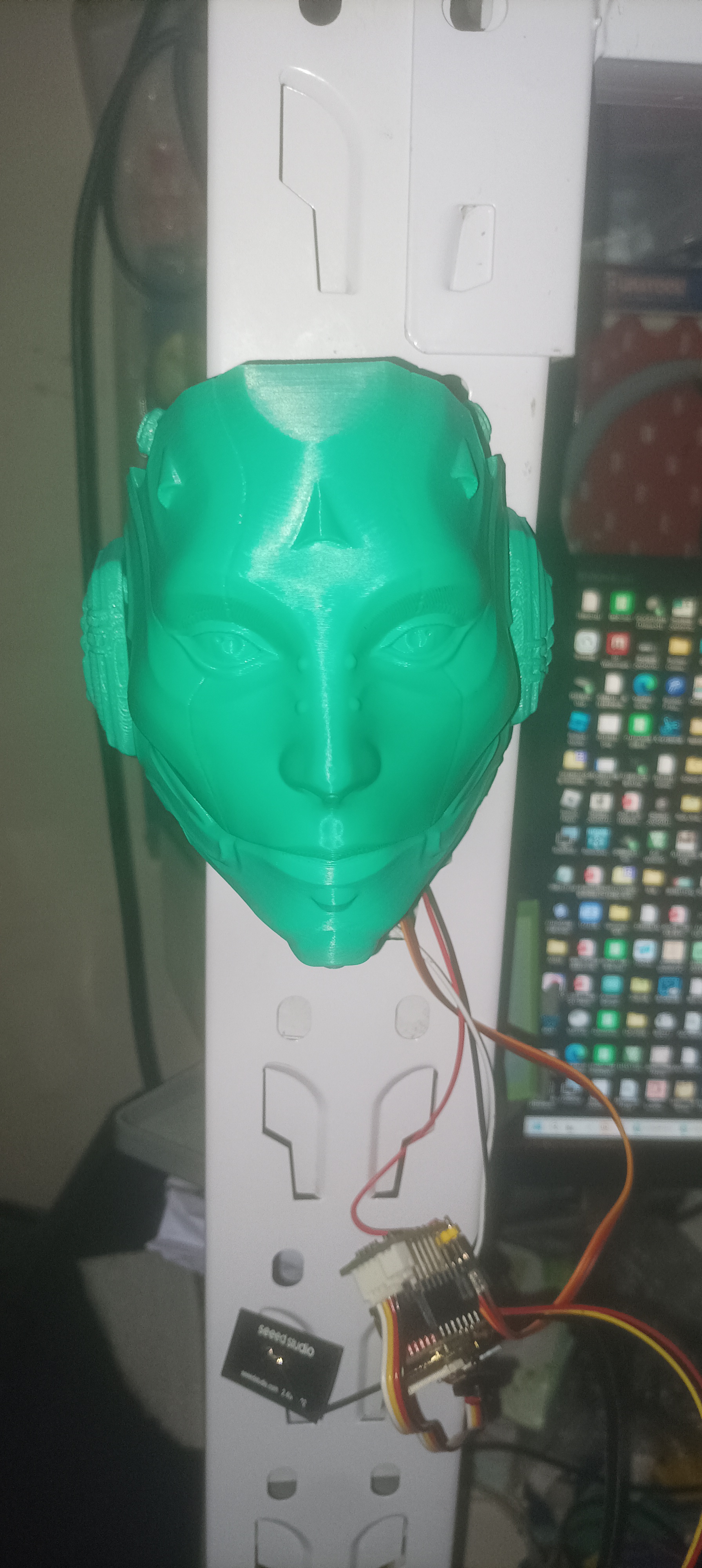

项目介绍

本项目创新性地结合Seeed XIAO ESP32S3 Sense开发板的硬件优势，打造了具备环境感知、AI分析与动态交互的恐怖主题机械姬装置。系统通过10G雷达检测人体接近，触发多模态响应链：包括摄像头拍摄、LED眼睛发光、语音播放及舵机驱动的机械面罩动作，形成完整的恐怖体验闭环。技术亮点在于低功耗传感与高性能计算的协同架构设计，以及机械动作、声光反馈与AI分析的实时交互逻辑。装置可扩展应用于密室逃脱、主题展馆等场景，具有显著的商业转化潜力。
本项目依托于互动标牌：https://www.eetree.cn/task/845

设计思路

随着沉浸式娱乐需求的快速增长，我们创新性地将边缘计算与机电控制技术相结合，打造具有恐怖主题交互体验的智能装置。本项目基于Seeed XIAO ESP32S3 Sense开发板的硬件特性，构建了从环境感知到动态反馈的完整技术闭环。

核心设计理念

‌多模态协同交互架构‌：通过10G毫米波雷达实现非接触式人体检测，配合环境光传感器确保夜间触发效果，形成"感知-决策-执行"的实时响应链条。系统采用分层设计：

传感层：雷达+光照双重检测

计算层：ESP32S3双核处理（事件核+AI核）

执行层：机械动作+LED+音效同步输出

关键技术实现

‌硬件协同设计‌：

‌低功耗触发机制‌：HLK人体感应雷达模块通过硬件连接A1，中断唤醒深度睡眠的主控

‌实时图像处理‌：OV5640摄像头采用DVP接口直连ESP32S3，配合8MB PSRAM实现：

320x240分辨率下30FPS捕获

JPEG压缩耗时<80ms

YOLOv8n模型推理时间150ms

硬件配置清单

1. 主控模块：Seeed XIAO ESP32S3 Sense开发板

l 集成Xtensa®双核处理器，支持WiFi/BLE 5.0双模通信

l 板载8MB PSRAM+8MB Flash，配备OV2640摄像头的升级版OV5640与数字麦克风

2. 感知单元

l 10G毫米波雷达（检测距离2-8m，响应时间<50ms，上电稳定时间<17s）

l BH1750光照传感器（采集环境光亮度数据，确保晚上才吓人^_^）

3. 执行机构

l WS2811+ RGB LED灯珠x2（眼珠特效），加RGB灯带接口。

l SG90舵机（面罩抬升机构，行程角度0-90°）

4. 存储与通信

l 32GB microSD卡（通过SPI接口扩展）

l WIFI上传，WEB服务，MQTT协议等

系统架构设计

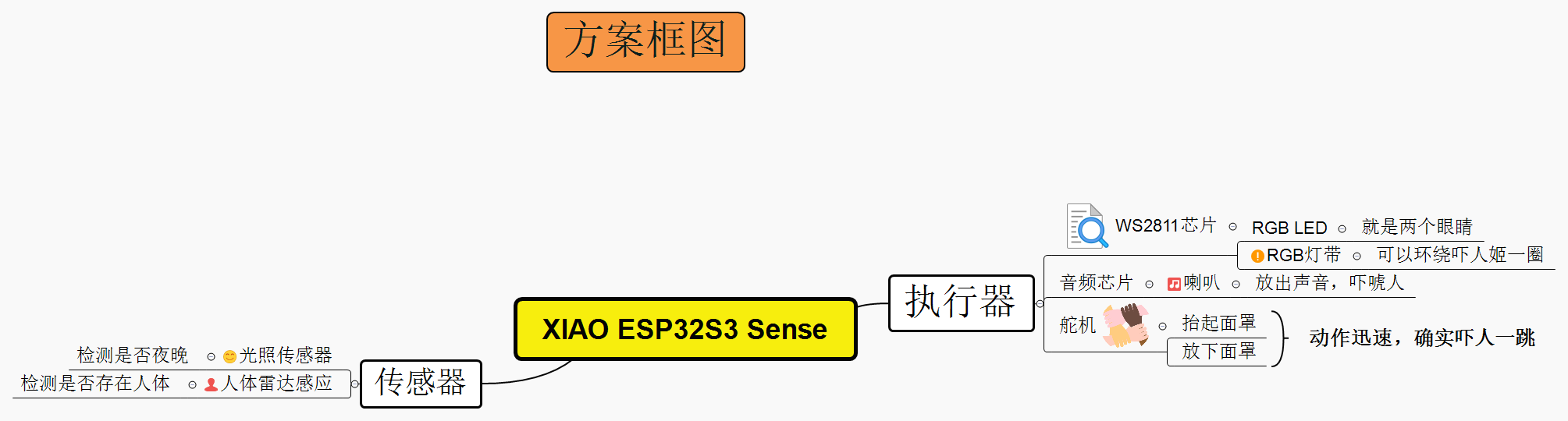

方案框图

设计思路

1. 触发逻辑：雷达信号经硬件消抖后，通过GPIO中断主控开始执行。

2. 处理：

l 1：雷达人体检测&BH1750光照检测

l 2：摄像头捕获→JPEG压缩→SD卡存储

l 3：PWM控制舵机+NeoPixel驱动LED芯片

l 4：摄像头捕获→轻量级AI模型运行（人脸表情识别）→JPEG压缩→SD卡存储

软件实现

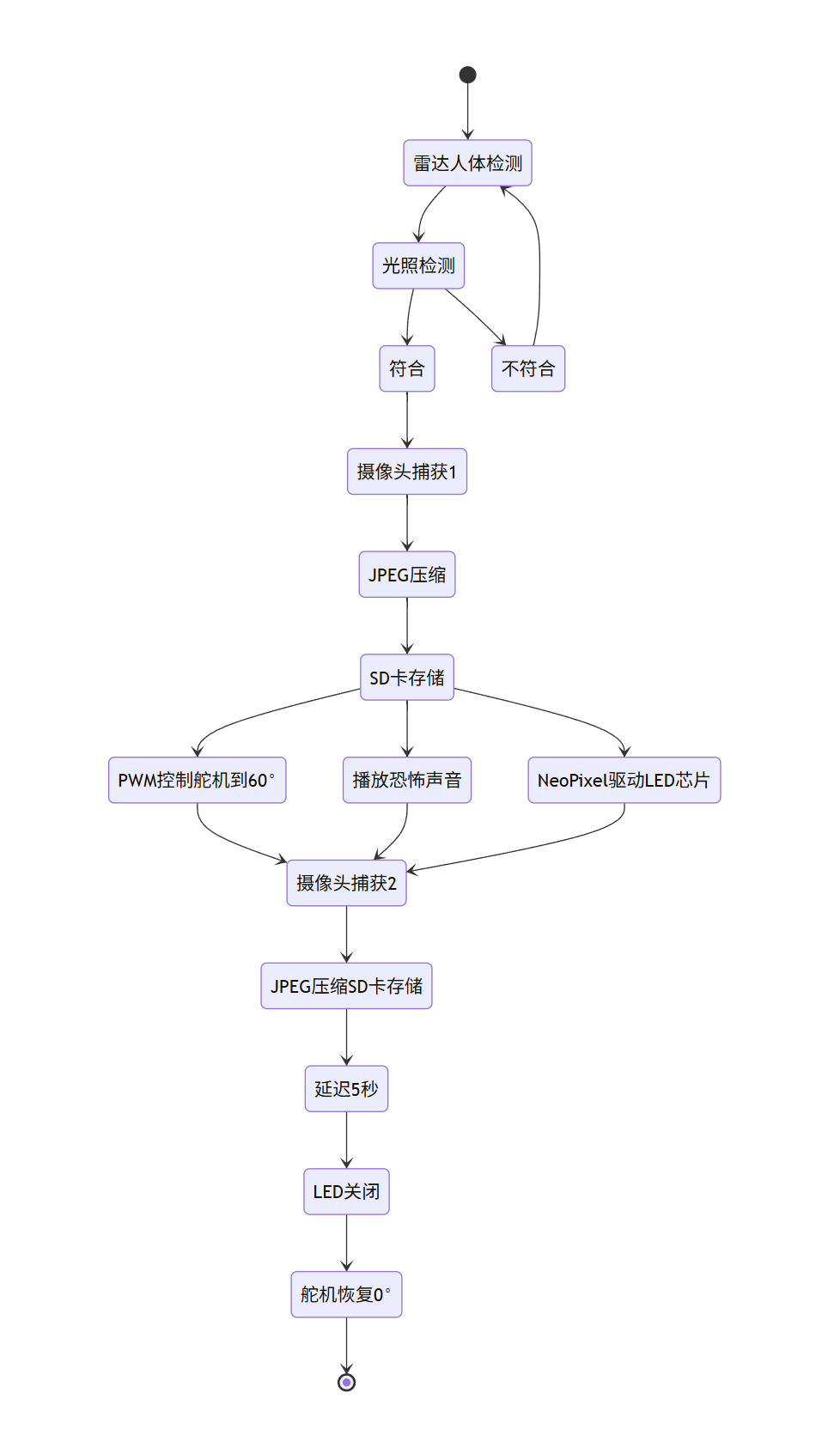

关键流程图

stateDiagram-v2

[*] --> 雷达人体检测

雷达人体检测 --> 光照检测

光照检测 --> 符合

光照检测 --> 不符合

不符合 -->雷达人体检测

符合 -->摄像头捕获1

摄像头捕获1-->JPEG压缩

JPEG压缩-->SD卡存储

SD卡存储--> PWM控制舵机到60°

SD卡存储--> 播放恐怖声音

SD卡存储--> NeoPixel驱动LED芯片

PWM控制舵机到60°--> 摄像头捕获2

播放恐怖声音--> 摄像头捕获2

NeoPixel驱动LED芯片--> 摄像头捕获2

摄像头捕获2-->JPEG压缩SD卡存储

JPEG压缩SD卡存储-->延迟5秒

延迟5秒-->LED关闭

LED关闭-->舵机恢复0°

舵机恢复0° --> [*]

原理图

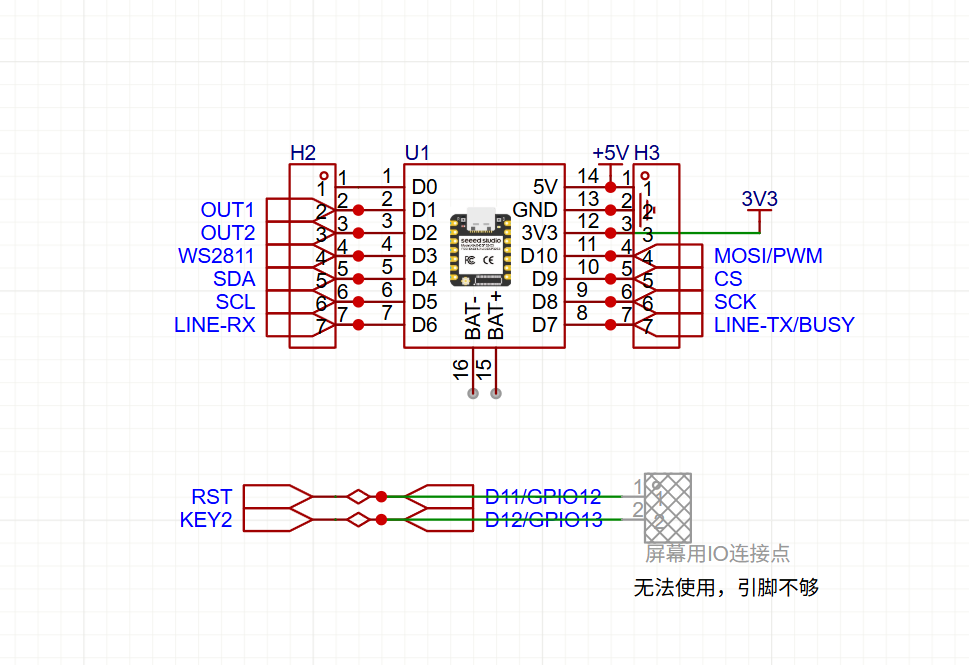

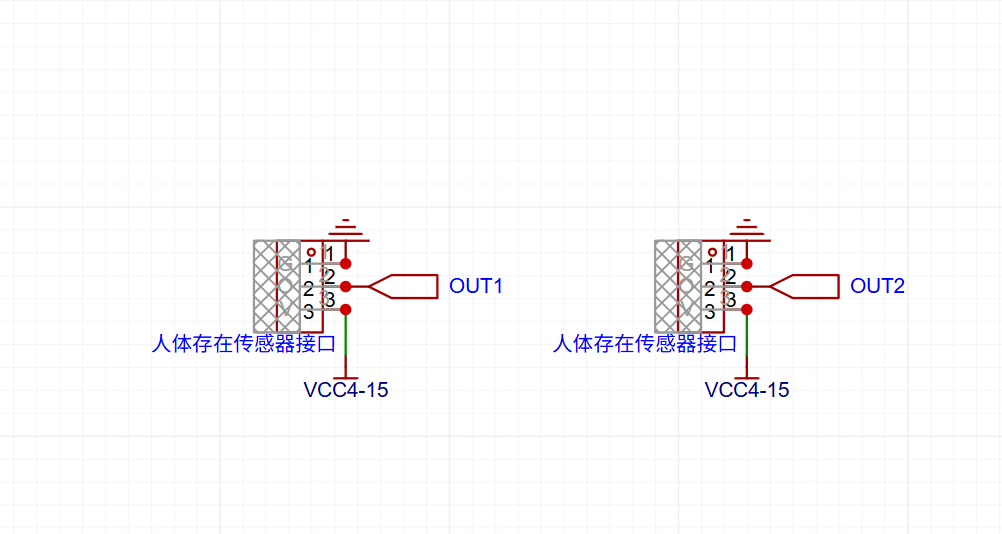

接入两路人体存在感应，挂墙上时，无论从哪个方向都能触发……吓人。

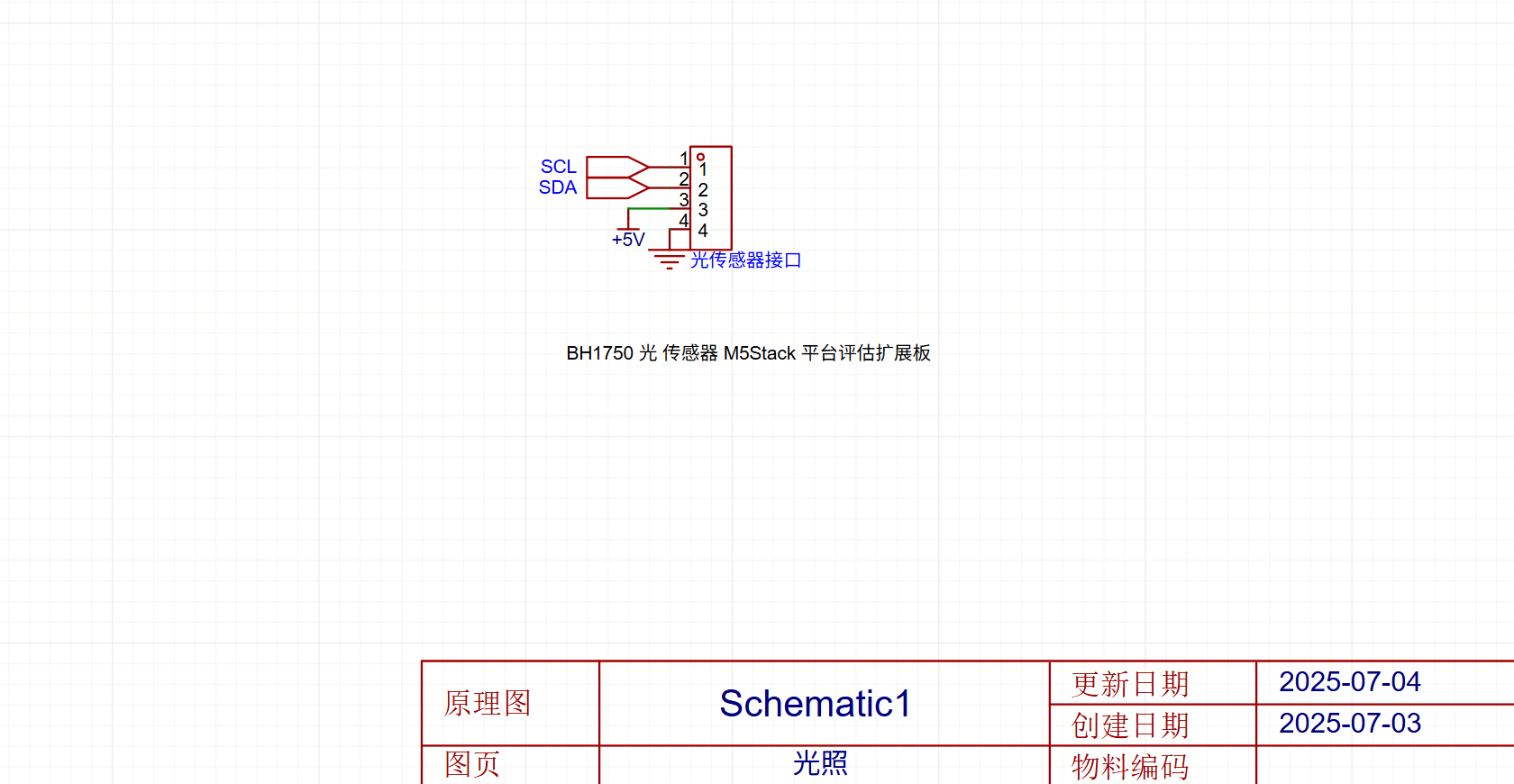

检测光照，白天时候不吓人，做个安静的好宝宝~

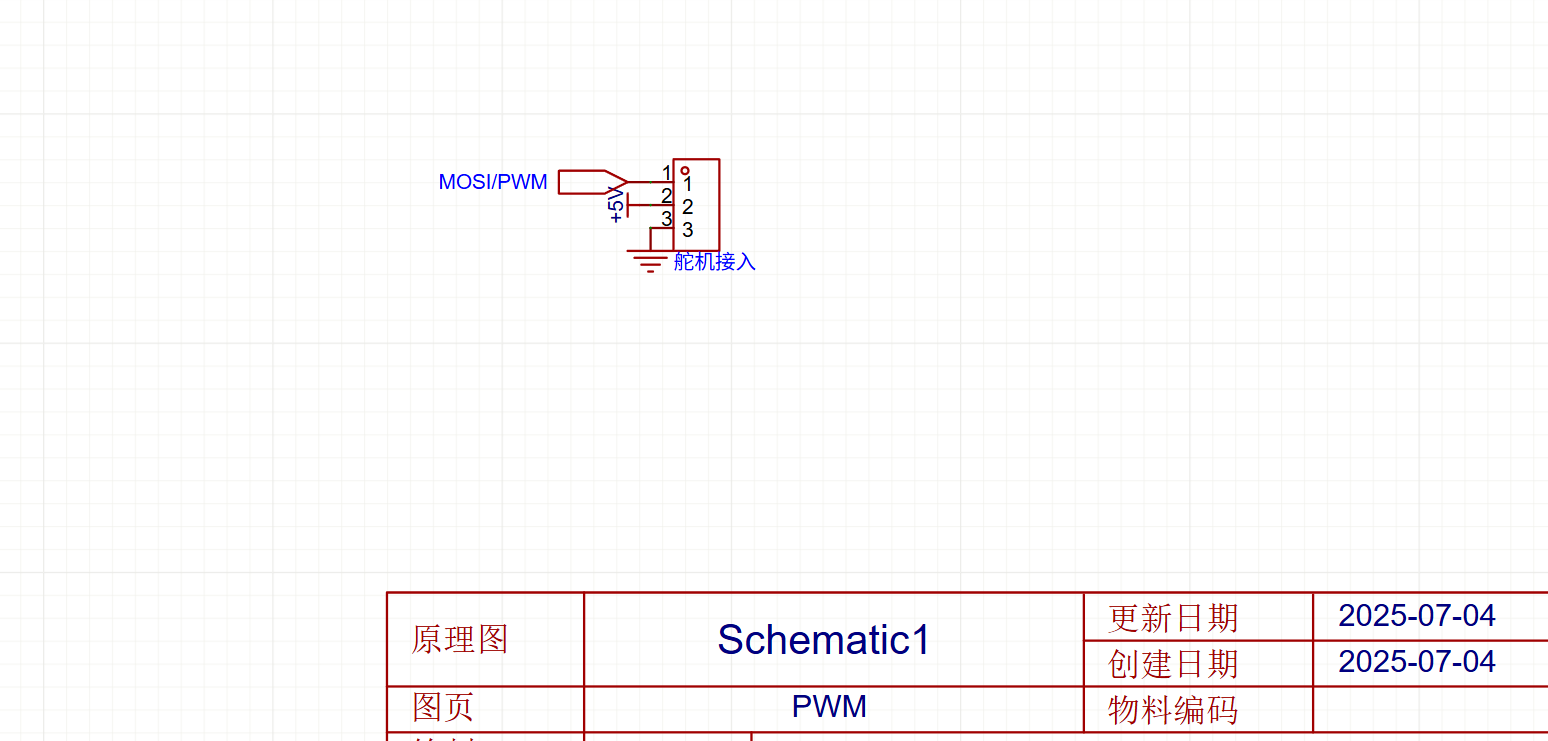

触发舵机控制

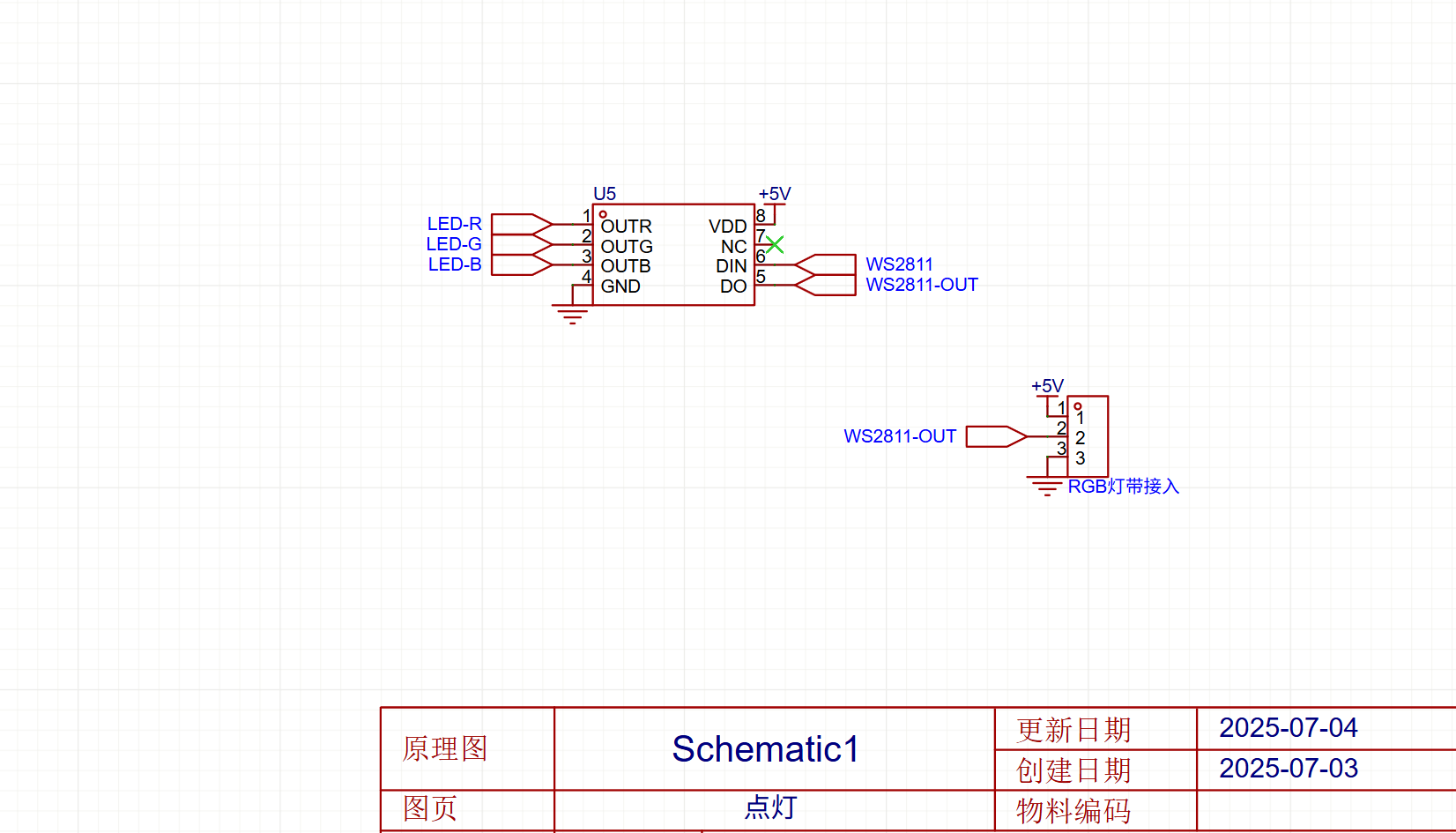

使用WS2811芯片，以便接入草帽RGB灯珠，并且还能外接一圈灯带。

使用音频芯片，播放各种吓人音效，同时带动LED-R闪烁，增加氛围感。

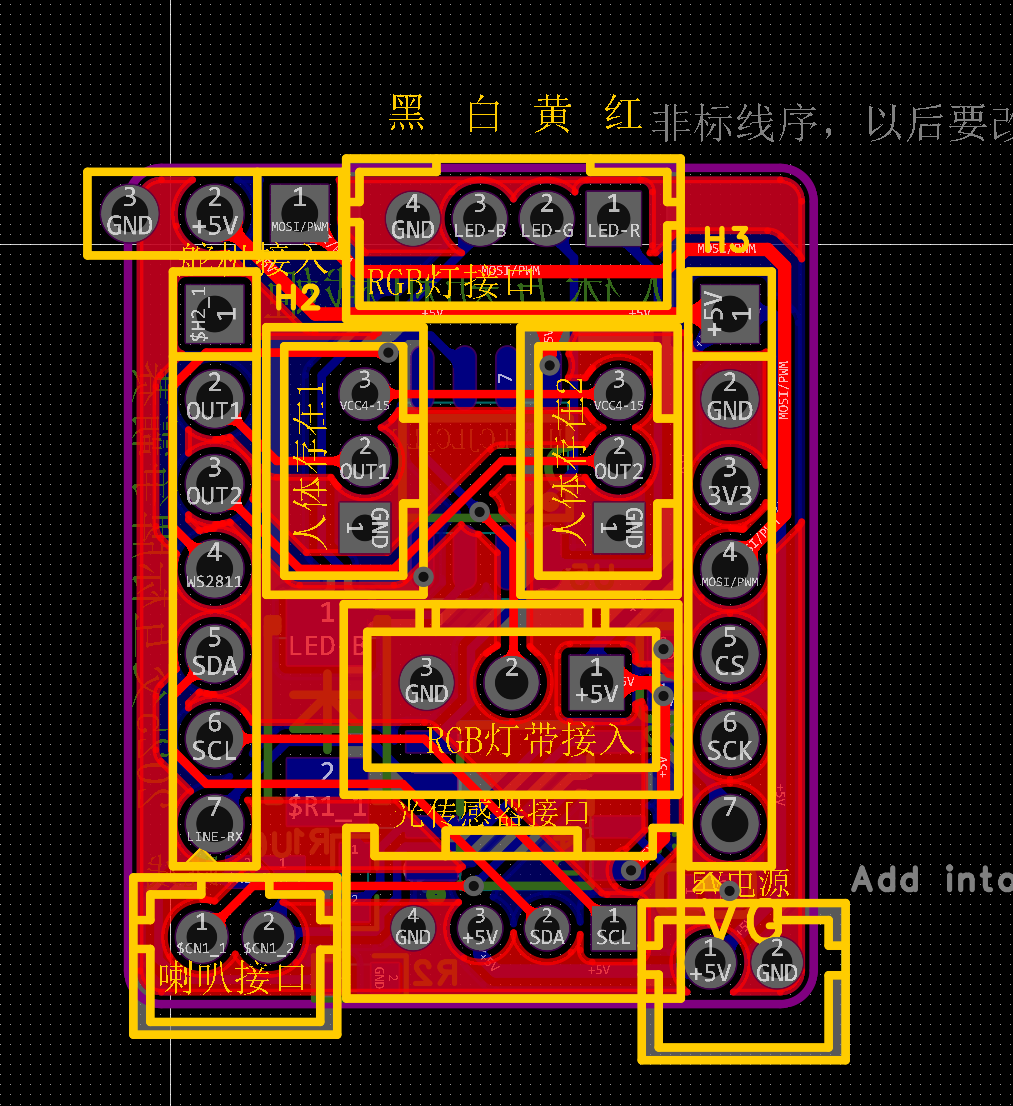

PCB图

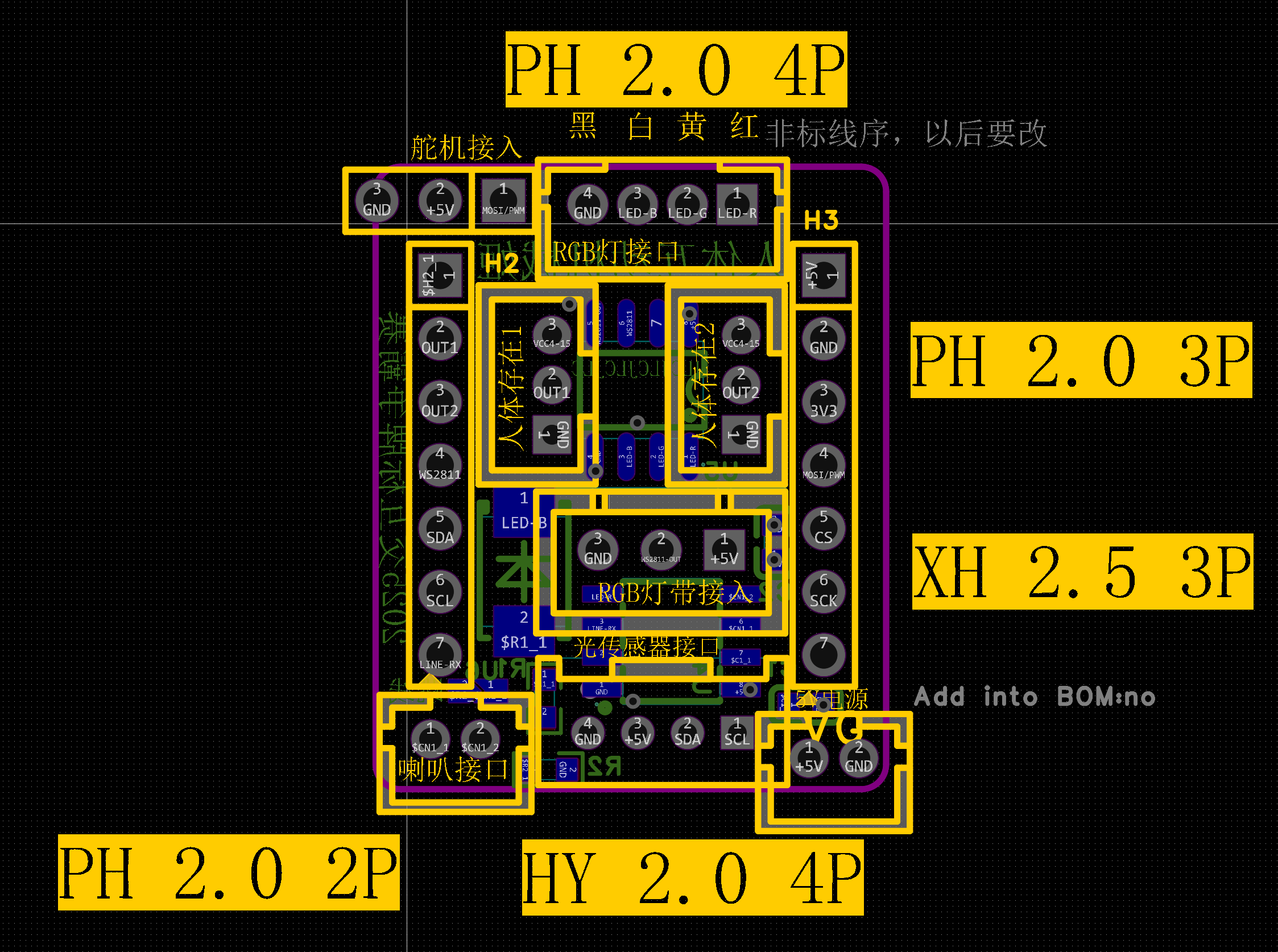

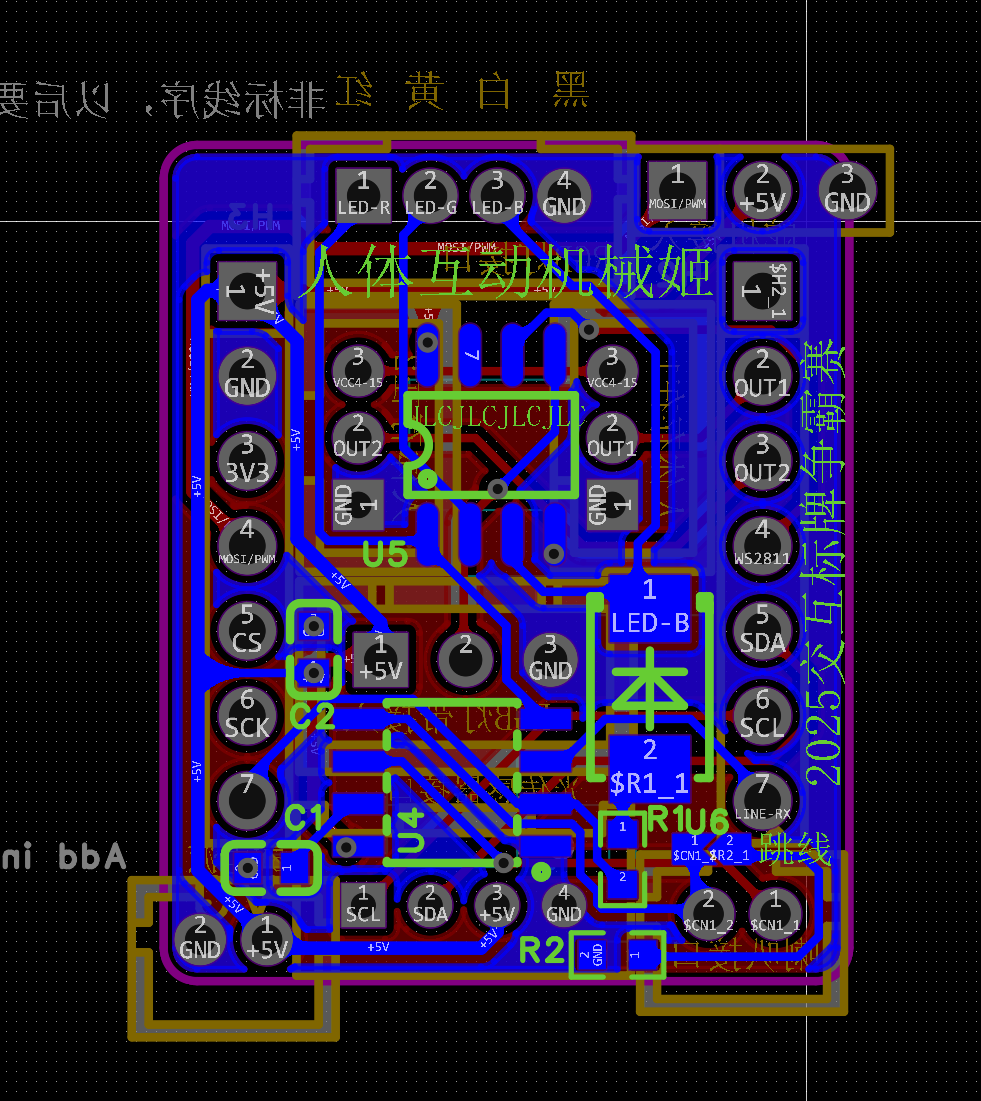

为了适配开发板，PCB画的比较小，又是多个插件元件，导致可用区域非常紧凑，不得不做了很多让步。

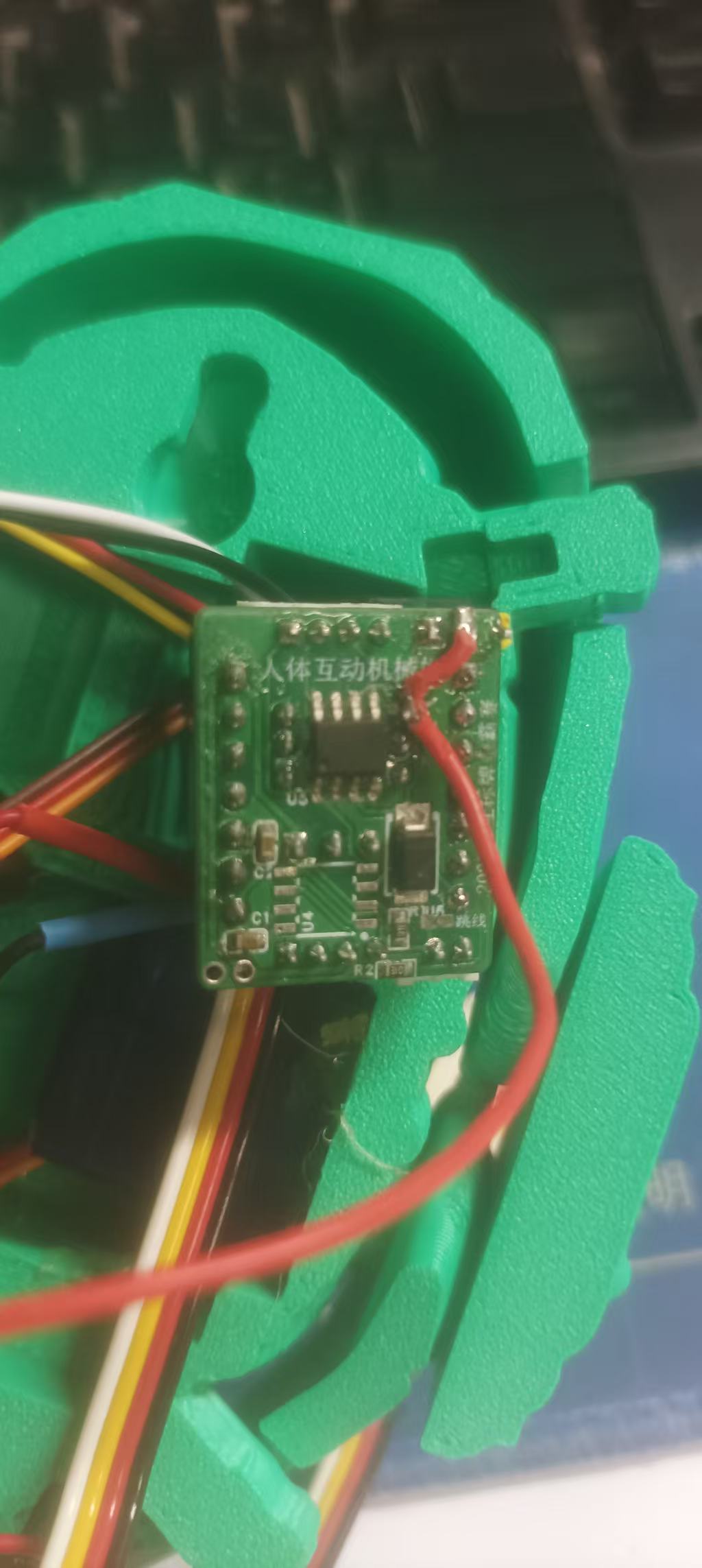

pcb实物图

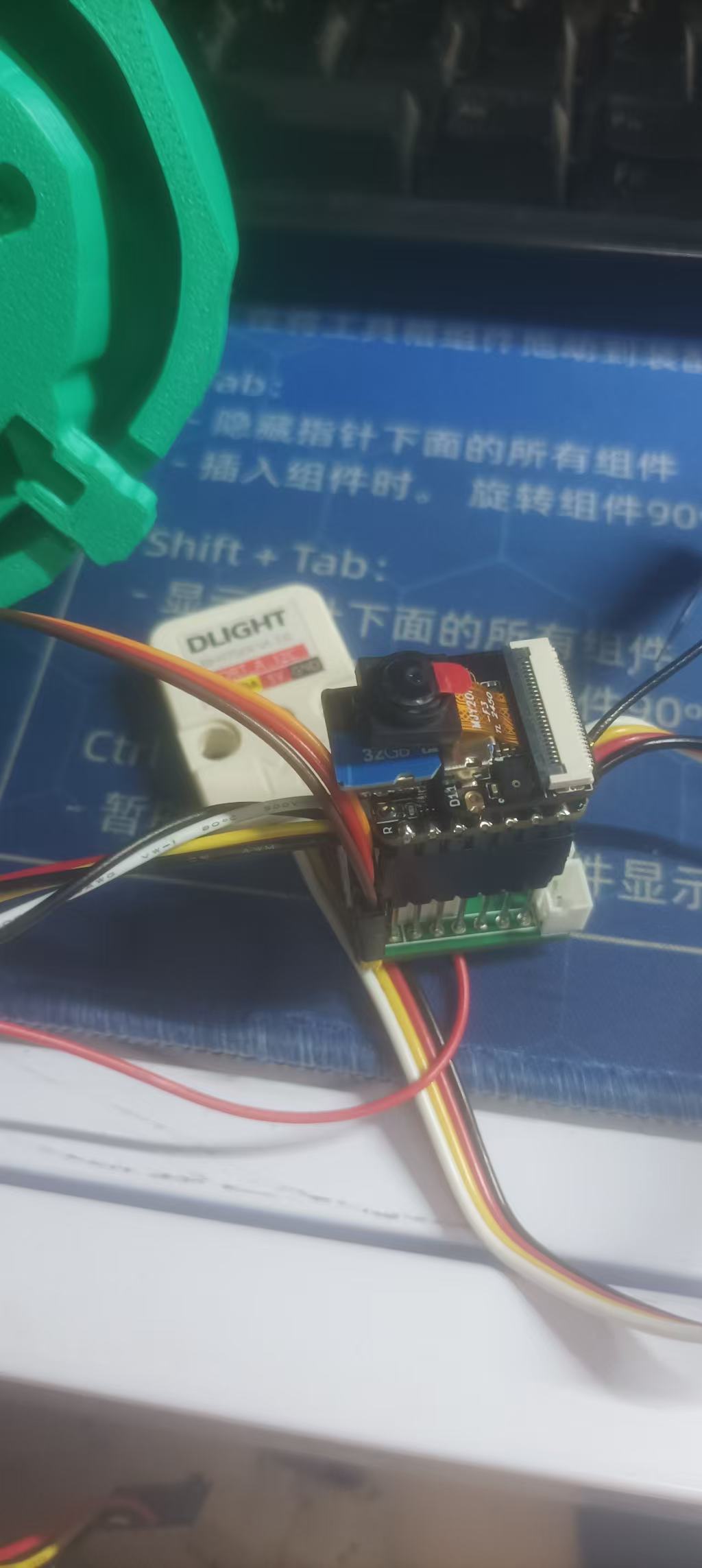

硬件连接示意图

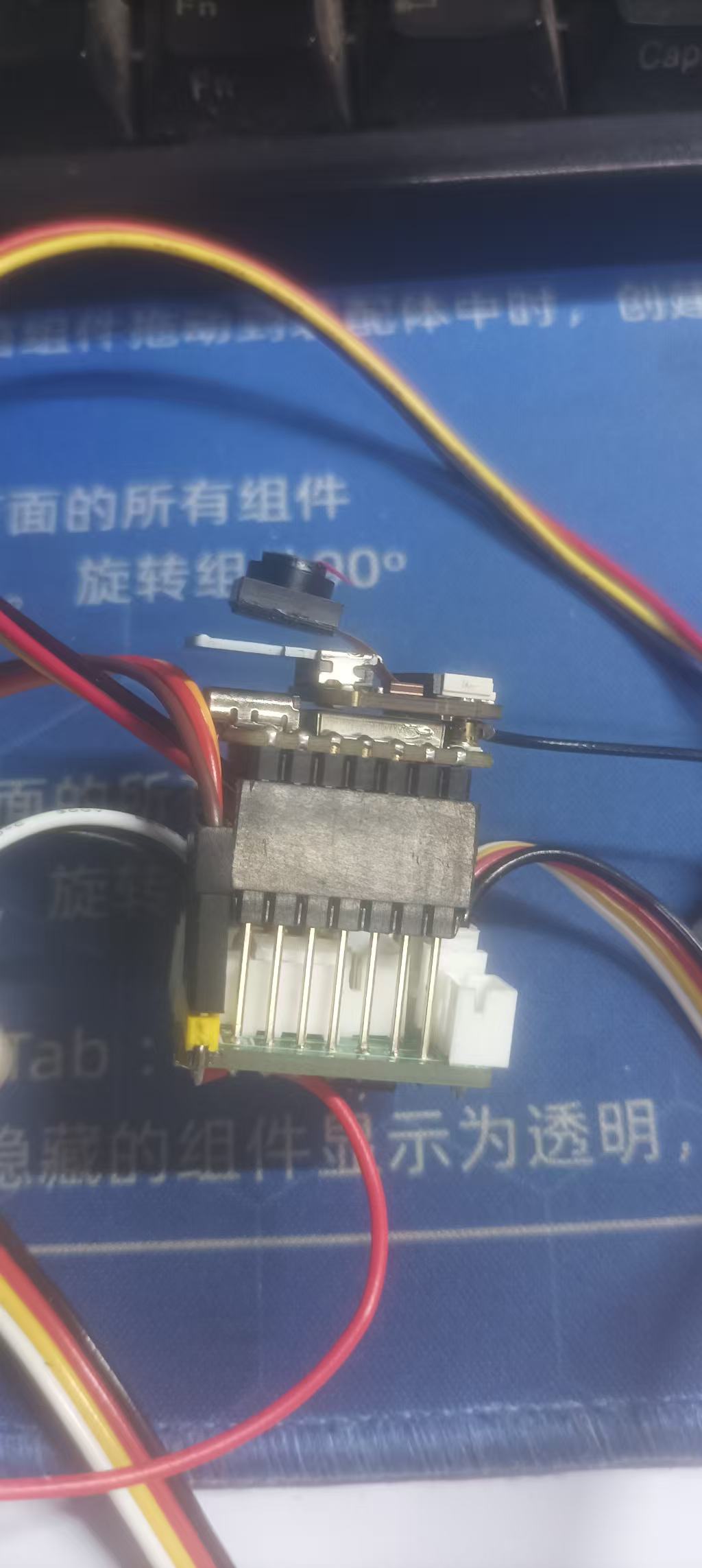

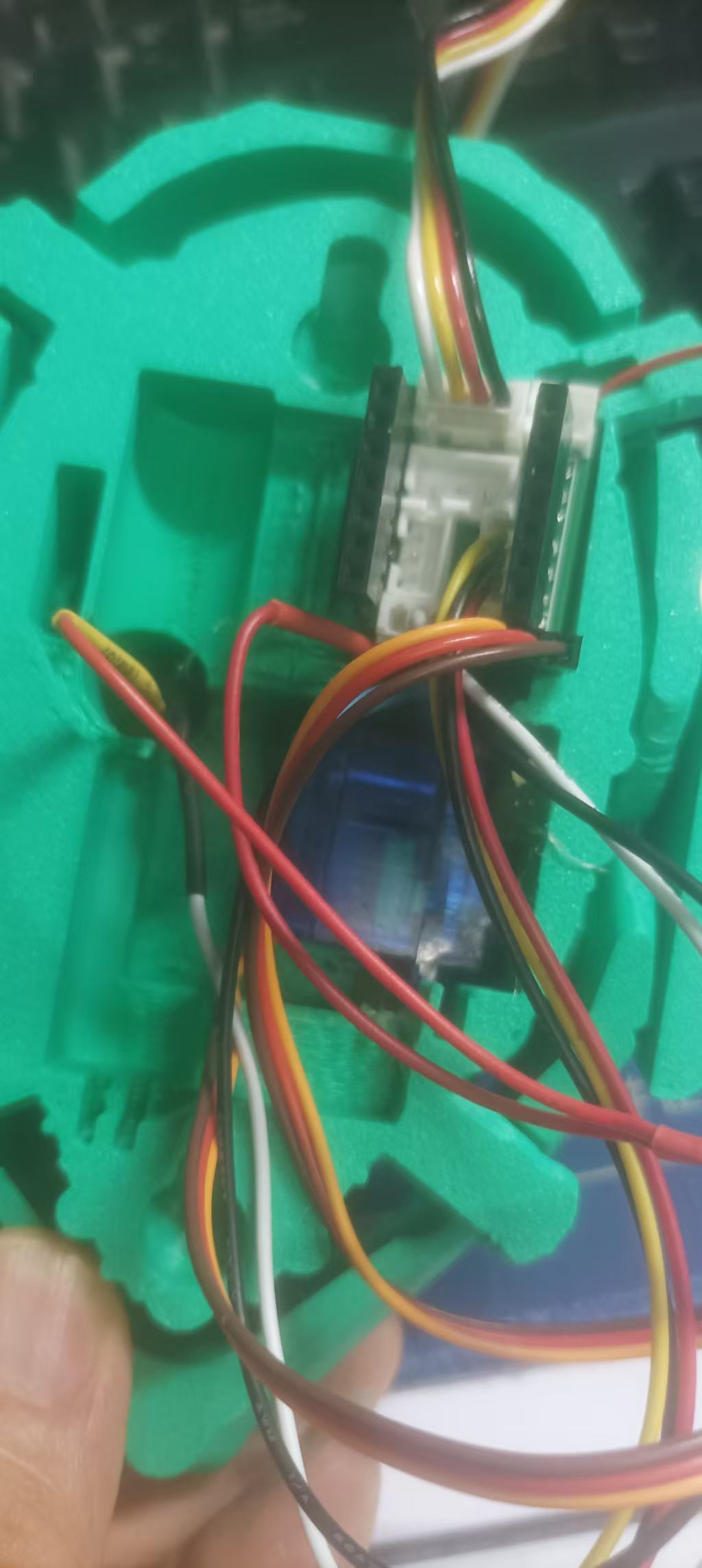

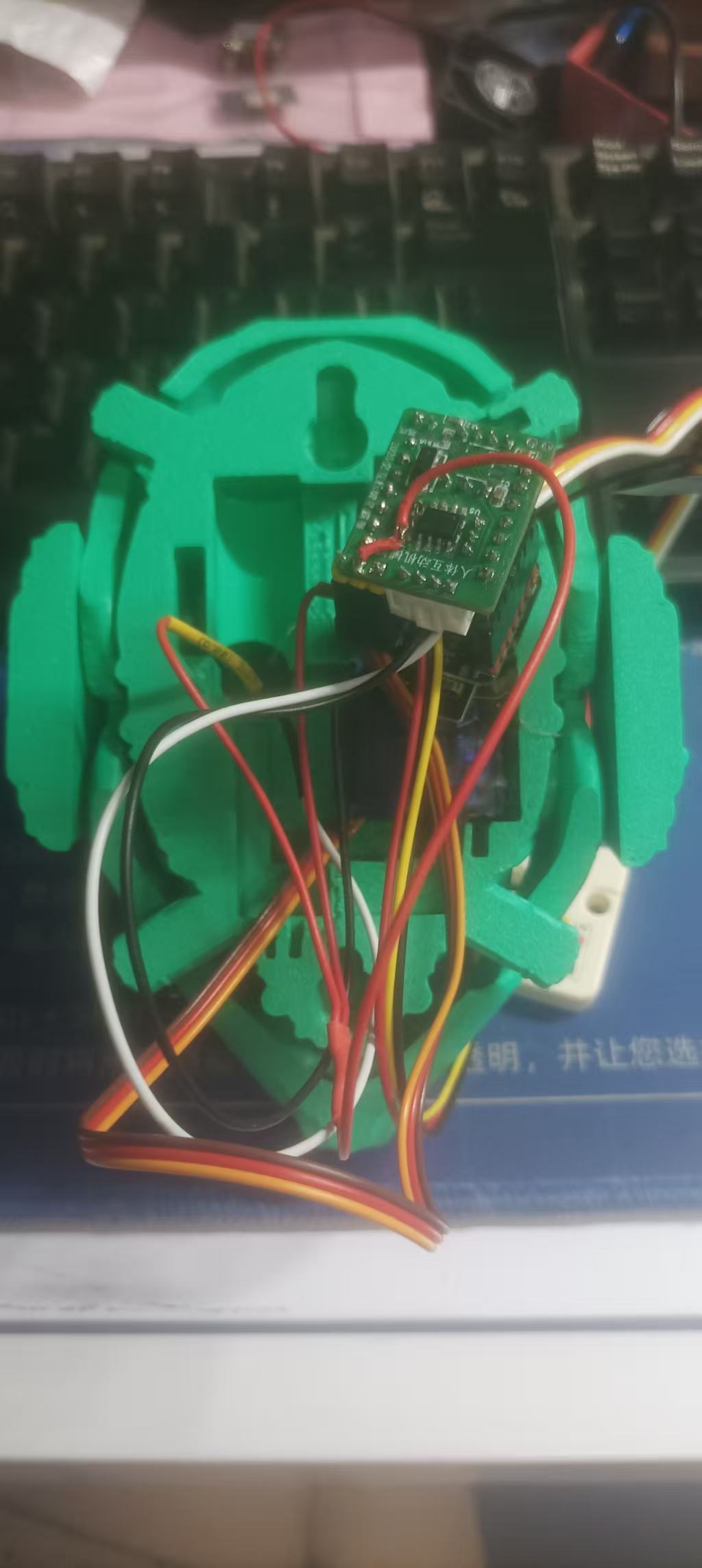

本项目使用了先进的接口接线方式，使用不同型号、规格的接口，将外设和控制板连接一起，安装简单方便，为以后量产做了很好的铺垫。本次项目也都是用成品线连接的。舵机使用排针焊接，可以直接连接到舵机连线；开发板和控制板连接使用加长排母；其他未说明的地方不焊接。

硬件连接图

开发

本项目使用circuitpython9.2.8开发，在开发时候，意外发现了可以在线烧录固件，为开发节省了大量搭建开发环境，烧录固件的时间。大概在线烧录固件流程如下：

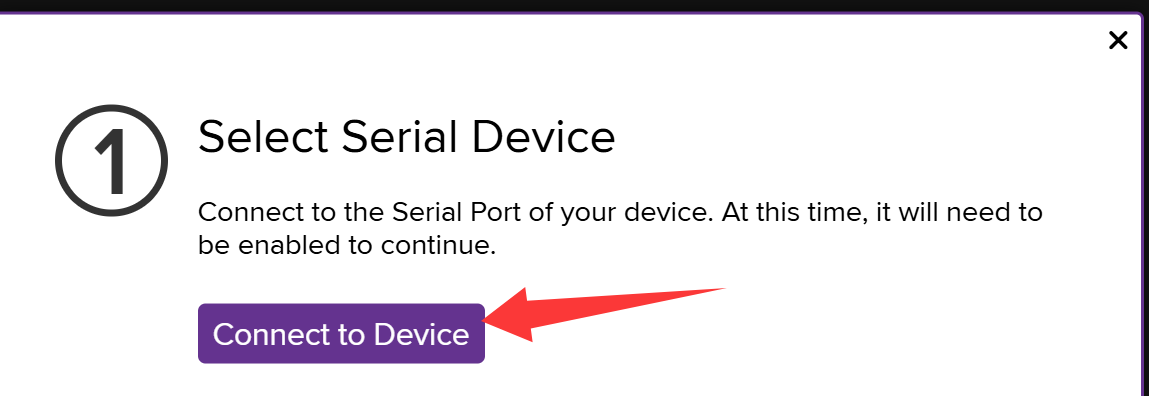

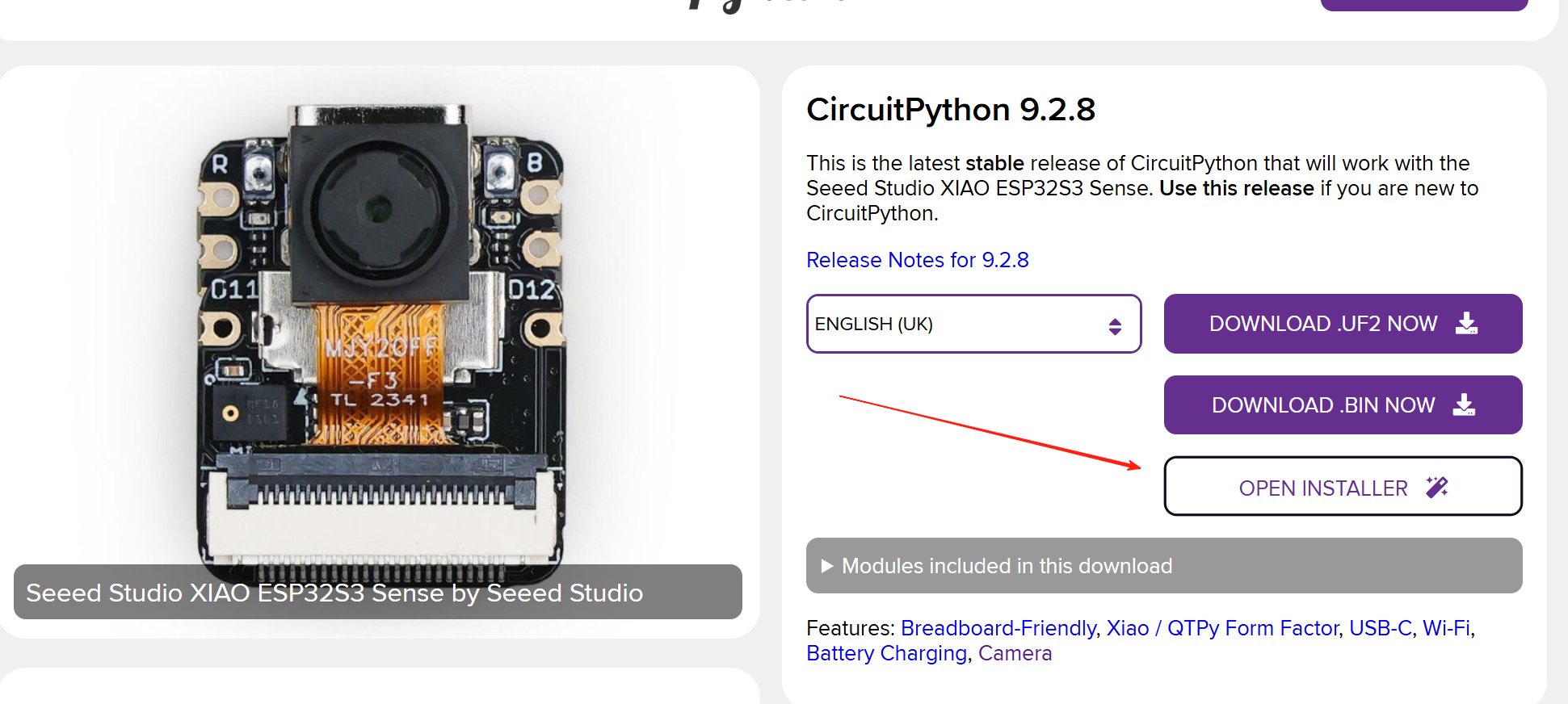

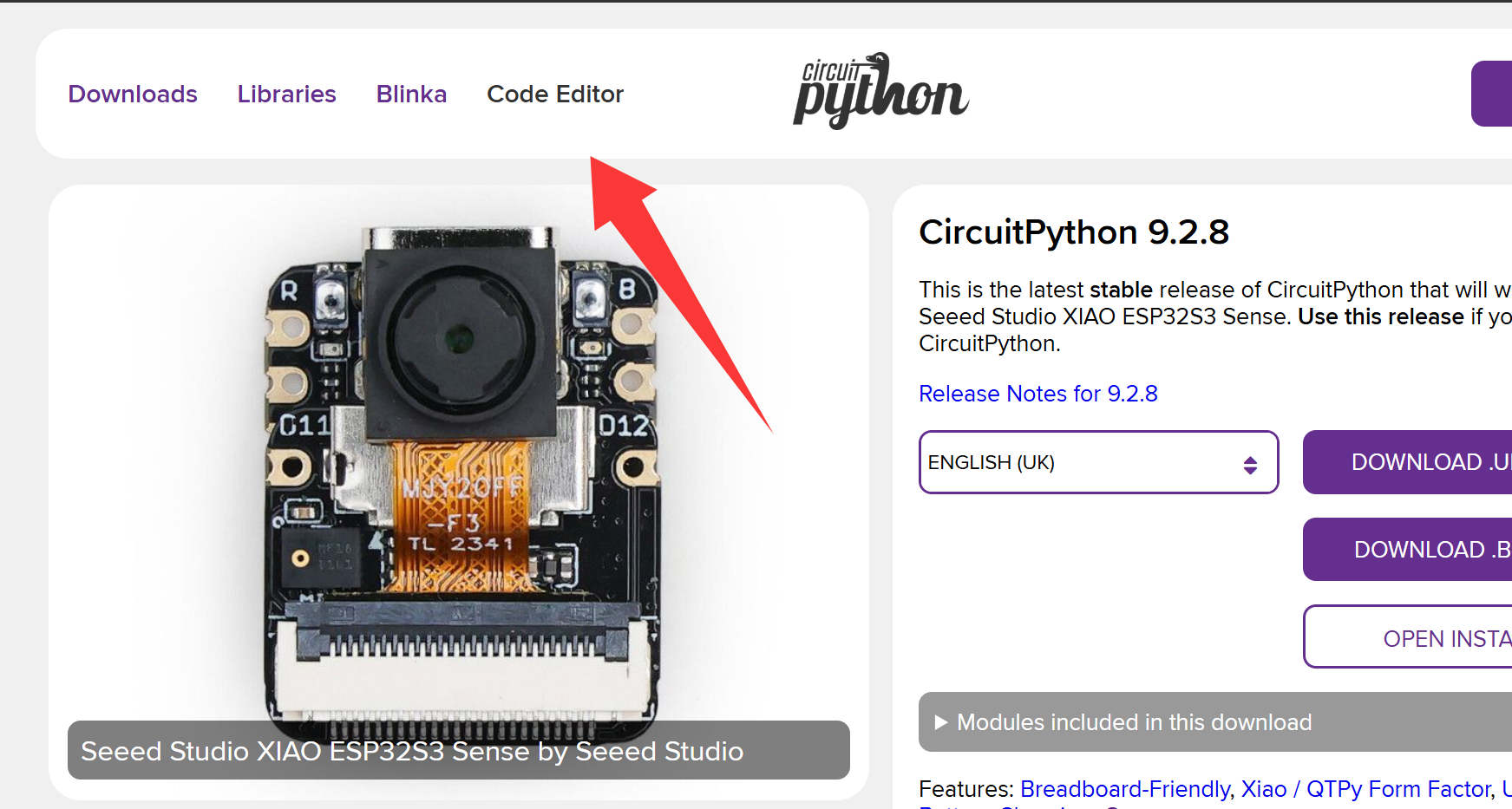

1.进入开发板固件网页https://circuitpython.org/board/seeed_xiao_esp32s3_sense/

第一次要选全功能

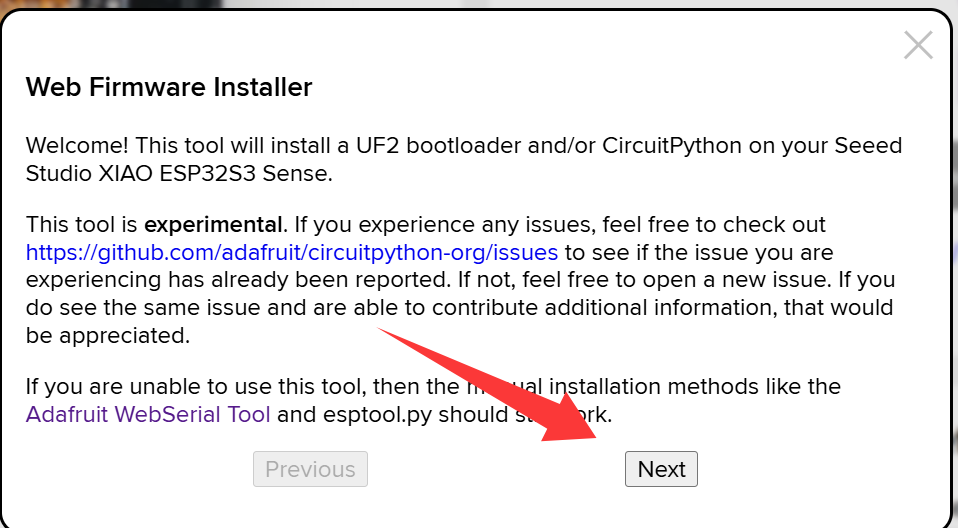

然后点下一步。

再按照提示步骤，会自动下载tiny固件，自动烧录。

是的，这里要烧录两次，一次tiny固件，一次circuitpython固件。

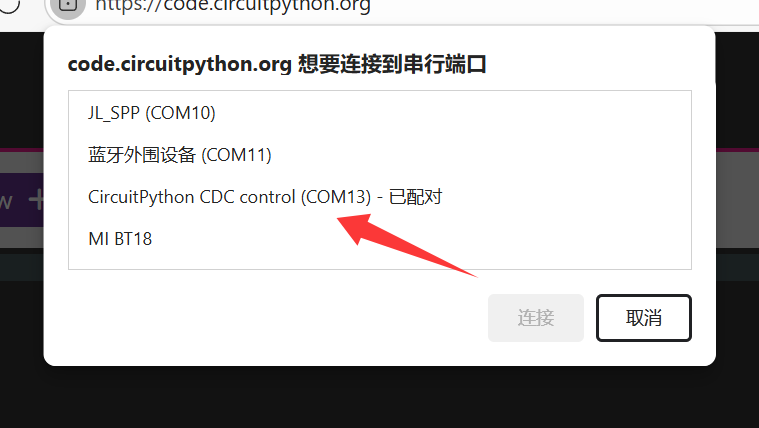

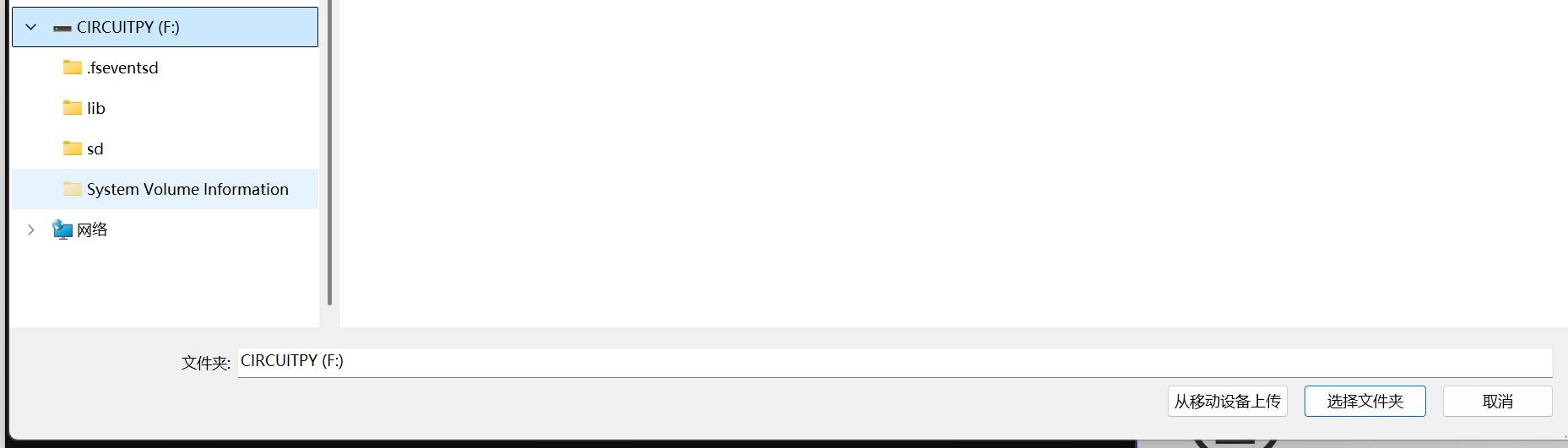

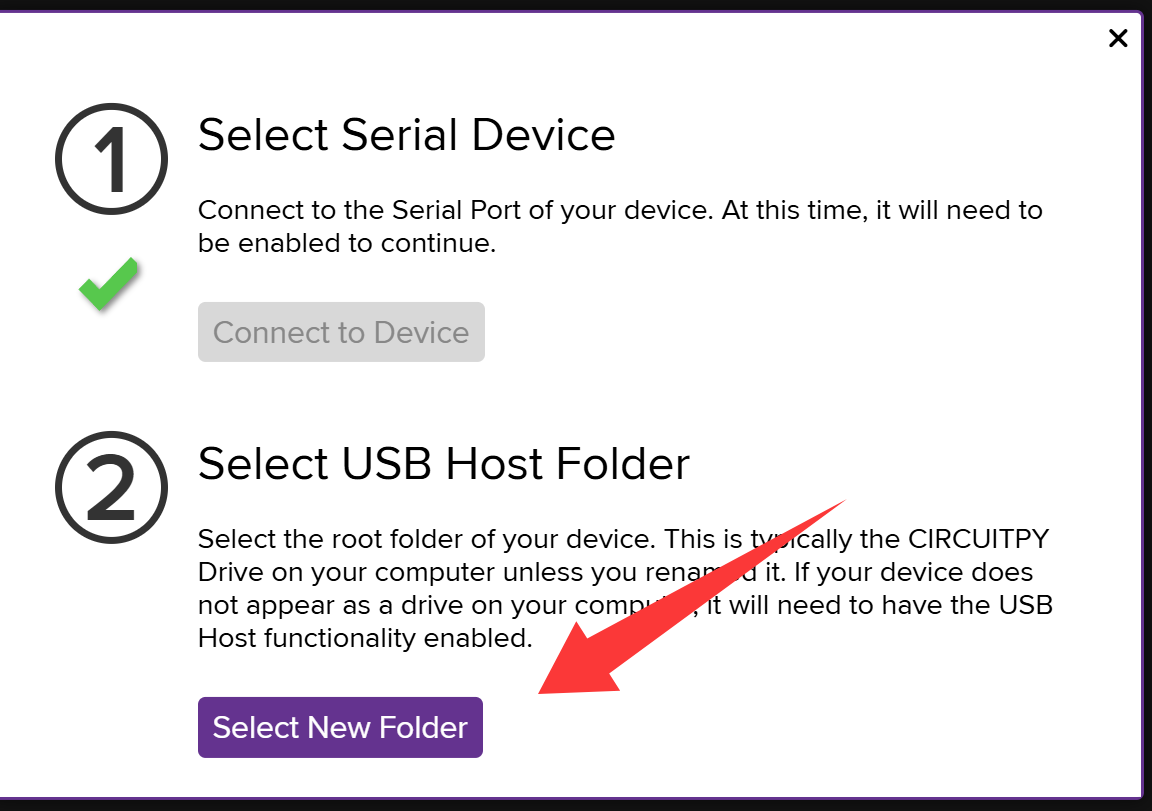

烧录好后，要选择文件夹，保存SSID，方便自动联网，当然，也可以跳过。

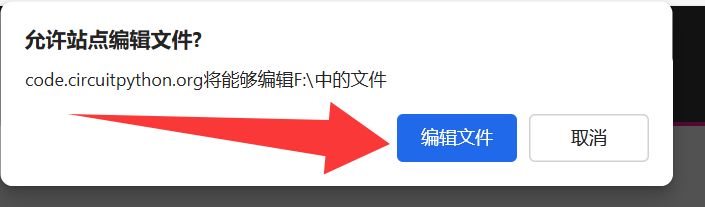

然后可以在线编辑Python脚本，很方便吧？

就能连接上了。

代码演示

# MG90S舵机控制演示
import time
import board
import pwmio
from adafruit_motor import servo

# 初始化PWM输出
pwm = pwmio.PWMOut(board.D10, frequency=50)

# 创建舵机对象
my_servo = servo.Servo(pwm, min_pulse=500, max_pulse=2500)

def set_servo_angle(angle):
    """设置舵机角度"""
    if 0 <= angle <= 180:
        my_servo.angle = angle
        print(f"舵机已转到 {angle}°")
    else:
        print("错误：角度必须在0-180度之间")

# 主程序
print("MG90S舵机控制演示")
set_servo_angle(60)  # 转到45度位置 0-70
time.sleep(2)  # 保持2秒

# 高电平时候点亮双眼
import time
import board
import digitalio
import neopixel_write

# 输入引脚配置（D1对应A1）
input_pin = digitalio.DigitalInOut(board.A1)
input_pin.direction = digitalio.Direction.INPUT

# 输出引脚配置（WS2812控制）
led_pin = digitalio.DigitalInOut(board.A3)
led_pin.direction = digitalio.Direction.OUTPUT

# LED颜色定义（GRB格式）
BLUE = bytearray([0, 255, 255])  # 全亮蓝色
OFF = bytearray([0, 0, 0])       # 关闭状态

while True:
    if input_pin.value:  # 检测高电平
        neopixel_write.neopixel_write(led_pin, BLUE)
        print("D1:HIGH → LED ON")
    else:
        neopixel_write.neopixel_write(led_pin, OFF)
        print("D1:LOW → LED OFF")
    time.sleep(0.1)  # 100ms检测间隔

#该代码实现BH1750光照传感器数据采集，通过I2C接口连接ESP32-S3，每秒输出1次光照值。包含错误处理机制，当通信异常时自动重试。需先安装CircuitPython的BH1750库。
import time
import board
import busio
import adafruit_bh1750

# 初始化I2C总线
i2c = busio.I2C(board.A5, board.A4)  # SCL=A5, SDA=A4

# 创建传感器实例
sensor = adafruit_bh1750.BH1750(i2c)

# 主循环读取并打印光照数据
while True:
    try:
        lux = sensor.lux
        print(f"光照强度: {lux:.2f} lx")
        time.sleep(1)
    except OSError as e:
        print(f"传感器读取错误: {e}")
        time.sleep(5)

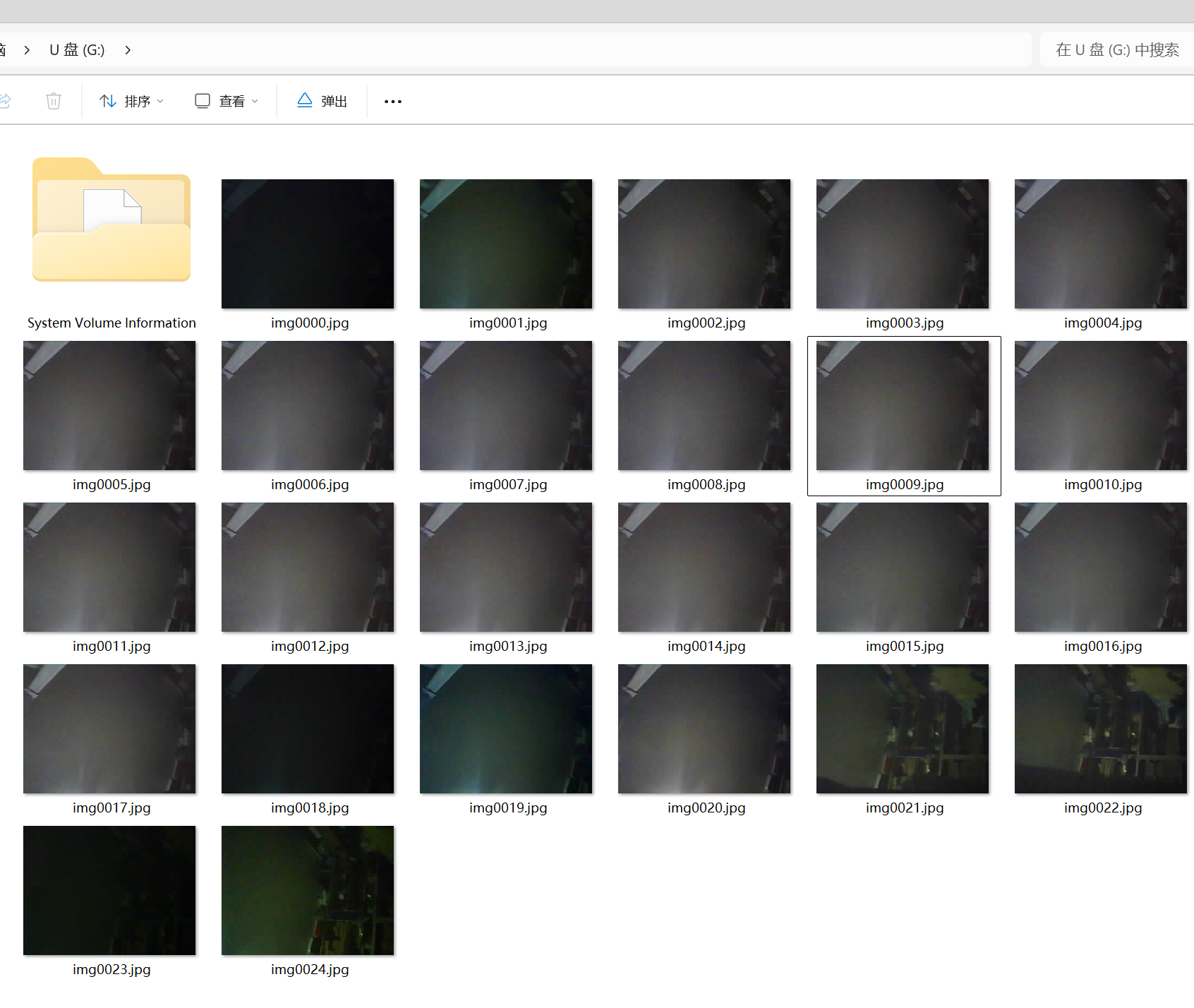

# 拍照保存到SD.py
import os
import time
import board
import busio
import displayio
import busdisplay
import fourwire
import espcamera
import espidf
import keypad
import sdcardio
import storage

print("Initializing display")
displayio.release_displays()
i2c = busio.I2C(scl=board.CAM_SCL, sda=board.CAM_SDA)
print("Initializing SD card")
sd_spi = busio.SPI(clock=board.D8, MOSI=board.D10, MISO=board.D9)
sd_cs = board.LED
sdcard = sdcardio.SDCard(sd_spi, sd_cs)
vfs = storage.VfsFat(sdcard)
storage.mount(vfs, "/sd")

print("Initializing camera")
cam = espcamera.Camera(
    data_pins=board.CAM_DATA,
    external_clock_pin=board.CAM_XCLK,
    pixel_clock_pin=board.CAM_PCLK,
    vsync_pin=board.CAM_VSYNC,
    href_pin=board.CAM_HREF,
    pixel_format=espcamera.PixelFormat.RGB565,
    frame_size=espcamera.FrameSize.QVGA,
    i2c=i2c,
    external_clock_frequency=20_000_000,
    framebuffer_count=1)
print("initialized")

def exists(filename):
    try:
        os.stat(filename)
        return True
    except OSError:
        return False

_image_counter = 0

def open_next_image(extension="jpg"):
    global _image_counter  # pylint: disable=global-statement
    while True:
        filename = f"/sd/img{_image_counter:04d}.{extension}"
        _image_counter += 1
        if exists(filename):
            continue
        print("#", filename)
        return open(filename, "wb")

while True:
    frame = cam.take(1)
    cam.reconfigure(
        pixel_format=espcamera.PixelFormat.JPEG,
        frame_size=espcamera.FrameSize.SVGA,
    )
    frame = cam.take(1)
    if isinstance(frame, memoryview):
        jpeg = frame
        print(f"Captured {len(jpeg)} bytes of jpeg data")
        with open_next_image() as f:
            f.write(jpeg)
    cam.reconfigure(
        pixel_format=espcamera.PixelFormat.JPEG,
        frame_size=espcamera.FrameSize.QVGA,
    )
    time.sleep(10)
